Как устроена светодиодная лента — принцип действия и схема

Led лента на 24 вольт

Здесь
главное преимущество – это ток, то есть то, что было недостатком у ранее
рассмотренной модели.

У 24-х
вольтовой при одинаковой мощности, потребляемый ток будет в два раза меньше.
Что это дает на практике?

Во-первых,
вы сможете подключить всю подсветку проводами в два раза тоньше.

Вместо медного кабеля сечением 1,5мм2, хватит всего лишь 0,75мм2. Из-за меньшего тока вдвое уменьшатся и потери. А значит и подсветку можно сделать гораздо длиннее.

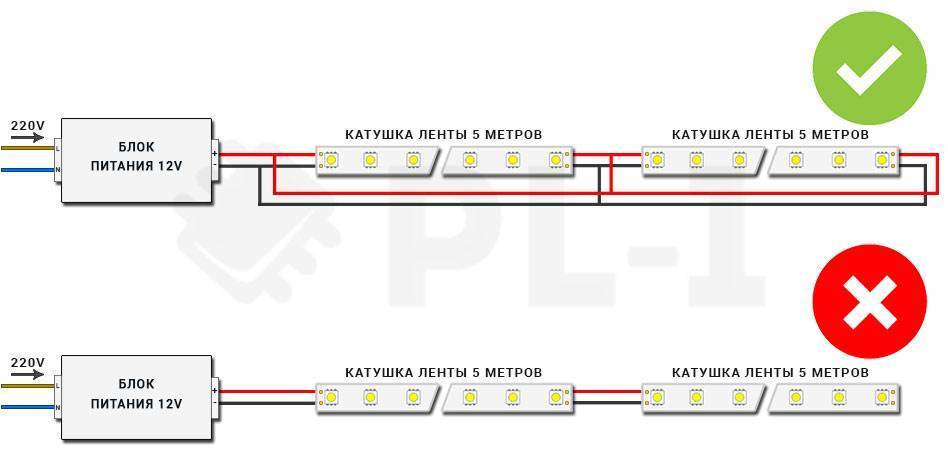

Так, стандартный отрезок для подключения светодиодной ленты на 12В равняется 5 метрам.

После чего, до следующего участка в 5 метров вы должны протянуть отдельное питание, и подключить его параллельно.

Нельзя ленту последовательно наращивать свыше этого расстояния.

У лент на 24V такой отрезок вдвое больше – 10 метров.

Фактически, двумя “кусками” можно осветить весь потолок в комнате по окружности.

Характеристики изделий

Led ленты представляют собой длинные эластичные платы, на которых расположены контакты и диоды. Между ними имеется определенная дистанция. Чтобы ограничить силу тока, протекающего по системе, в конструкцию впаяны специальные резисторы.

Дизайнеры часто используют светодиоды для декора интерьера, зрительного расширения пространства комнаты, сокрытия световых источников при обустройстве разнообразных потолочных конструкций.

Существует несколько видов светодиодных конструкций. Некоторые из них:

• Клеящиеся. Для фиксации изделия необходимо удалить с липкого слоя защитную пленку и изгибая ленту под нужным углом приложить ее к ровной поверхности.
• Бесклеевые. Для крепежа используются специальные скобки из пластмассы.
• Влагозащищенные востребованы при установке подсветки в помещениях, где имеются повышенные показатели влажности.
• Герметичные нужны для осветительной системы в местах высокой влажности, а также в бассейнах.
• Открытые. Используются для монтажа освещения под потолочной конструкцией или на стенах.
• Многоцветные системы изменяют цветовые характеристики под действием специального элемента — контроллера.
• Одноцветные (белые). Уровень их яркости можно отрегулировать специальным диммером.

В лед системах может быть разнообразное количество элементов подсветки различного типа. Самые востребованные устройства с маркировкой 3528 или 5050. Цифровые значения указывают на размер диодов: 3,5 на 2,8 мм или 5 на 5 мм. Первые оборудованы специальным корпусом из пластмассы с одним кристаллом. Последние также оснащены пластиковой конструкцией, в которой расположены три кристалла, поэтому они освещают гораздо ярче.

Ввиду небольшой стоимости и высокой способности отдавать свет изделия становятся популярными с каждым днем. Такие ленты функционируют в безопасном режиме со сниженными показателями тока. Этот фактор способствует увеличению эксплуатационного срока без утраты степени яркости. Они могут проработать 50 тысяч часов. Именно такие показатели заявлены производителем.

Вам это будет интересно Использование программ для расчета освещения

Достоинства конструкций

Для светодиодных систем характерно минимальное потребление электричества. Сейчас имеется множество типов с различными мощностными показателями от 4,8 до 14,4 Вт/мин и выше. Диоды выдают достаточно яркий свет, поэтому ими можно пользоваться не только для вспомогательной подсветки, но и в качестве основного источника света. Зачастую для этого применяют наиболее яркие ленты LED-ТED.

Светодиодная подсветка обладает рядом неоспоримых преимуществ по сравнению с другими системами освещения. Некоторые из них:

• Длительный срок службы не менее 10 лет.
• Освещение распределяется равномерно по площади всей комнаты.
• Высокие показатели пожарной безопасности.
• Свет остается ярким на протяжении всего эксплуатационного периода.
• Экологически безопасные материалы в составе.
• Минимальное потребление электричества.
• Возможность фиксации ленты под различными углами.
• Разнообразная цветовая палитра.
• В составе светодиодов отсутствует ртуть.
• Устойчивость к радиопомехам.
• В комнату выделяется минимум тепловой энергии.

Класс защиты

Мощность светодиодной ленты на метр является важной характеристикой для представленного изделия. Но это не единственный параметр, на который опираются при выборе

В зависимости от сферы применения, существуют различные классы защиты ленты.

Для сухого помещения с нормальными условиями окружающей среды, отсутствием значительной запыленности применяются открытые разновидности приборов. Их маркировка содержит показатель IP20.

Если помещение довольно влажное, можно применять устройства с защитой из эпоксидной смолы. Этот материал защищает поверхность ленты, но не светодиоды. Поэтому для уличного монтажа этот вариант не подходит. Класс защиты такой ленты маркируется IP65.

Для уличного монтажа применяют монолитные силиконовые ленты. В ней защищены от негативного воздействия окружающей среды все элементы конструкции. Их класс защиты IP68.

Лента светодиодная, мощность которой выбрана в соответствии со всеми правилами, проработает долго. Но это справедливо только в случае приобретения изделия известных и проверенных торговых марок. Эксперты советуют не покупать дешевые и некачественные ленты.

Долговечные изделия не могут иметь неровные края ленты или криво вклеенные светодиоды. Поэтому перед совершением покупки необходимо осмотреть осветительный прибор. Из недорогих, но качественных брендов эксперты выделяют Feron, Maxus. Согласно отзывам простых пользователей, такие светодиодные ленты прослужат не менее 5 лет.

Особого подхода при выборе требует лента светодиодная. Мощность и особые характеристики этого устройства позволяют приобрести и правильно подключить самую подходящую разновидность изделия.

› Блок питания для светодиодной ленты

Блок питания
для светодиодной
ленты.
Какой лучше
выбрать и как
рассчитать
мощность?

Включать
светодиодную
ленту напрямую в
розетку
категорически
нельзя, она
сразу же
сгорит.

Светодиодные
ленты питаются
напряжением 12
или 24 вольт.

12и вольтную
ленту проще
приобрести и она
стоит дешевле в
отличи от 24
вольтовой.

Для того,
чтобы
преобразовать напряжение 220
вольт в 12,
применятся
импульсный блок
питания. Его
основной
параметр – мощность,
которую он
может отдать
светодиодной
ленте .

Для
наглядного
примера расчета
мощности блока
питания возьмем
две пятиметровые
RGB-ленты
SMD 5050 , 30
светодиодов на
метр, которые
нужно запитать.

Расчет блока
питания для
светодиодной
ленты

Для начало,
надо узнать,
потребляемую
мощность одного
метра такой
ленты.

Чему
равна мощность
одного метра
ленты, вы можете
посмотреть в
этих таблицах:

Вот именно
такой мощности
необходим блок
питания, для
того чтобы
запитать 10
метров
светодиодной
ленты SMD 5050 c
30 светодиодами
на метре.

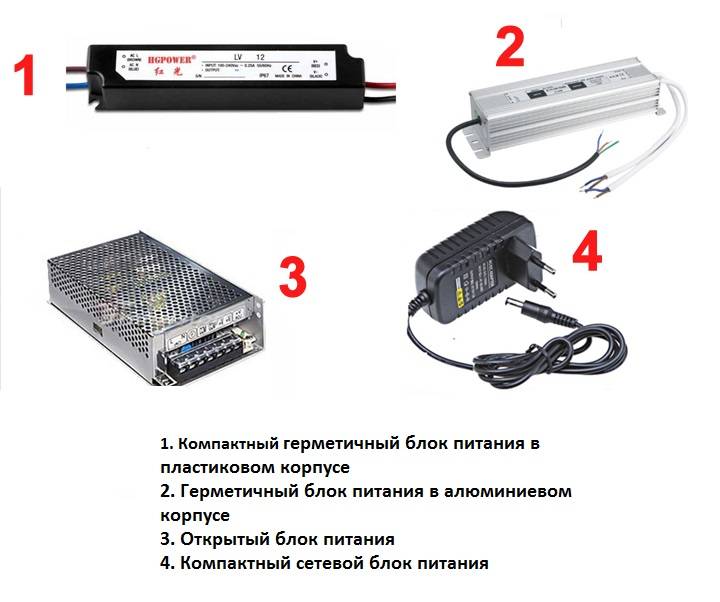

Открытый
блок питания

Этот тоже
выдает 100 ватт,
но имеет самые
большие размеры.
Лично я не
встречал ни
разу, чтобы его
использовали для
подсветки
потолков или
стен. Его
невозможно
спрятать в нишу.
Применяется для
питания
аппаратуры,
обычно
устанавливается
в аппаратные
отсеки или
специальные
шкафы. Его
достоинство –
это более низкая
стоимость.

Компактный
герметичный блок
питания в
пластиковом
корпусе

Небольшой
размер, легкий,
влагозащищенный.
Его
мощность не
привышает 75
ватт.
Следовательно,
чтобы запитать
две ленты,
понадобится два
блока питания по
50 ватт.
Такие блоки
применяются для
подсветке
интерьеров, т.к.
его проще спрятать.

Герметичный
блок питания в
алюминиевом
корпусе

Мощность
такого бока 100
ватт, его
одного
достаточно,
чтобы запитать
сразу две ленты.
Вес этого блока
больше
килограмма и
имеет большой
размер.
Такой блок
применяется в
основном, для
подсветки
уличных вывесок,
т.к. очень
надежный и хорошо
защищает от
внешних
воздействий
(дождь, солнце,
мороз).

С помощью блока питания напряжение 220 Вольт понижается до 12 В, необходимых для свечения большинства светодиодных светильников, в том числе и лент. На сегодняшний день существует широкий ассортимент БП, различных по мощности, размеру и степени защиты корпуса. Само собой, для каждого отдельного случая нужно правильно подобрать характеристики устройства, чтобы оно прослужило долго и без причинения неудобств. В этой статье мы расскажем вам, как выбрать блок питания для светодиодной ленты на 12 В.

Расчёт мощности 1 метра светодиодной ленты

Имея на руках все необходимые данные, несложно рассчитать, сколько потребляет 1 метр LED-ленты:

• U_пит – напряжение питания, В;
• I_1м – ток одного светодиода, А;
• N – количество SMD-светодиодов в 1 метре ленты, шт.;
• K – коэффициент, учитывающий количество светодиодов, включенных последовательно.

Известно, что любая LED-лента с питанием от +12 В состоит из групп светоизлучающих диодов, соединённых параллельно. В свою очередь, в каждой группе по 3 светодиода, соединённых последовательно, а значит, через них протекает одинаковый ток. Поэтому К = 3. Для светодиодной ленты, работающей от +24 В значение К = 6.

Для большей наглядности рассчитаем мощность потребления 1 метра светодиодной ленты типа SMD 5050-30 шт./м с питанием от источника +12 В:

Особенности изделия

Стандартная
светодиодная лета, рассчитанная на работу постоянного тока 12В, может
подключаться к бытовой сети на 220 вольт только через специальный блок питания.
Главная его задача – понижение и выпрямление напряжения. Несмотря на то, сделан
ли он своими руками или куплен в магазине, в его состав должны входить
следующие обязательные модули:

1. Понижающий трансформатор.
2. Диодный полупроводниковый мостик.
3. Конденсатор.

Чем больше мощность
блока питания, тем больше вероятность, что он перегреется и выйдет из строя.
Поэтому при изготовлении его своими руками в корпус необходимо монтировать
охлаждающий кулер или вентилятор. Устройства для питания светодиодных лент на
12В могут быть двух типов:

1. Трансформаторные
   (постоянно нагреваются, имеют большие габариты и низкую функциональность).
2. Импульсные
   (электронные и более совершенные, отличающиеся малыми размерами и повышенной
   мощностью, однако очень чувствительны к перепадам в сети и могут выключиться на
   холостом ходу).

Большинство блоков питания, выпускаемых сегодня, имеют импульсную основу. Главное их достоинство – стабильное выходное напряжение при широком диапазоне входных сетевых параметров. Поэтому изготавливать своими руками лучше устройство подобного типа.

Расчет мощности блока питания

В некоторых случаях расчет БП для светодиодной ленты попросту не требуется. К примеру, если требуется подключить 1 метр светодиодной ленты на SMD светодиодах 3528 с питанием от 12 вольт. Рассчитывать нечего – подойдет любой источник питания со стабильным выходным напряжением 12 В. Если же идет речь о боле мощной нагрузки, то тут уже придется немного «повозиться» с цифрами.

Мощность блока питания подбирается, отталкиваясь от максимальной длины и мощности потребления одного метра LED-ленты. Чтобы упростить задачу с расчетом мощности, предлагаем воспользоваться справочными данными в таблице ниже.

Так как рассчитать блок питания для светодиодной ленты? Произвести расчет можно самостоятельно по формуле Pобщ. = Pотр. × L × 30%. В данной формуле Pотр. – потребляемая мощность 1 метра LED-ленты, L – полная длинна отрезка, 30% – запас мощности.

Пример расчета. Допустим, необходимо рассчитать мощность БП для трёхметрового отрезка светодиодной ленты SMD 3528 с плотностью LED-чипов 60 штук в 1 метре. Отрезок длиною в 1 метр потребляет 4,8 Вт, следовательно, 3 метра будут потреблять 14,4 Вт. Если приобрести блок питания близкой к расчетной мощности, то он будет работать на пределе и прослужит недолго. Поэтому полученный результат должен быть дополнительно увеличен минимум на 30%. В нашем случае получится 18,7 Вт, что соответствует ближайшему стандартному значению в 20 Ватт.

На что стоит обратить внимание

Количество светодиодов на ленте

Светодиоды чаще всего реализуются в бобинах длиной по 5 метров каждая, на упаковке фиксируется точное количество светодиодов.

При выборе осветительного прибора необходимо обратить внимание на следующие параметры:

• способы установки;
• тип установленных светодиодных лампочек (от этого параметра будет зависеть уровень освещенности);
• степень защиты;
• мощность потребления (от этого показателя будут зависеть параметры приобретаемого блока питания);
• напряжение питания;
• количество светодиодов;
• цвет.

Качество сборки

Светодиодная лента Osram Smart+ Apple HomeKit Flex, 10 Вт

Качество сборки и используемые материалы при изготовлении напрямую зависят от производителя. На рынке наиболее востребована продукция компаний Arlight, Gauss, Cree, Feron, Navigator и OSRAM.

Приобретать осветительные приборы рекомендуется в тех местах, где предоставляют гарантию, а также есть возможность проверить работоспособность устройства, подержать в руках.

При изготовлении LED-лампочек чаще всего встречаются следующие дефекты:

• спайка изделия, изготовленная из нескольких отдельных кусков;
• некачественная пайка;
• мигающие или плохо работающие отрезки.

Степень защиты

Степень защиты, как правило, фиксируется в соответствии с международными стандартами. Этот параметр обязательно должен быть указан на упаковке. Если информация отсутствует, следует усомниться в качестве предлагаемого товара.

Открытые светодиодные ленты обозначены маркировкой IP20. Они предназначены для работы в сухих помещениях, где не требуется влагозащита. Чаще всего ее используют для подсветки потолков и корпусной мебели.

Маркировка IP65 – изделия, характеризующиеся частичной защитой от влаги. Используют для установки в ванных комнатах, при условии, что исключена вероятность попадания на них воды.

Степень защиты IP68 свидетельствует о полной защите ленты от влаги. Устройство может быть применено во влажной среде на глубине до 1 метра. Однако в этом случае с целью безопасности рекомендуется дополнительно использовать устройства защитного отключения.

Напряжение питания и мощность

Химический состав полупроводника во многом определяет напряжение питания светодиодов

Конкретная модель имеет свое напряжение питания, эти данные также должны быть указаны производителем на упаковке. Существуют следующие виды номиналов:

• +5В – применимы для осветительных приборов, питающихся от USB-разъемов на компьютерах. Последнее время часто используется для отделки элементов гардероба. Особенность работы заключается в преобразовании энергии из батареек напряжением в 1,5В в постоянный ток силой 5В.
• +12В – самый распространенный тип номинала, предназначенного для питания лент. Для бесперебойной и производительной работы применяются специальные блоки питания – драйвера.
• +24В – используется в том случае, если есть необходимость в резервном питании при пропадании напряжения. Аккумуляторная батарея будет работать намного дольше при условии, что сила тока для одинаковых по мощности отрезков будет в два раза меньше. Существует еще одна причина использования этого номинала – в случае больших расстояний между лентой и источниками питания. Благодаря этому удается снизить падение напряжения, которое вызвано сопротивлением электрической проводки.
• +36В – применяет редко, поскольку производители редко изготавливают блоки питания с таким номиналом. Если устройство вышло из строя, найти ему быстро замену вряд ли удастся. Преимущество использования заключается в сниженном токе, который будет потреблять осветительное устройство.

Узнать мощность светодиодной ленты также можно по виду используемых светодиодных лампочек.

Количество цветов и цветовой оттенок

Помимо основных цветов, можно встретить экземпляры малинового, бирюзового или фиолетового свечения

Производители светодиодных лент выпускают продукцию в следующих цветах:

• RGB, многоцветные;
• холодный белый;
• желтый;
• синий;
• красный;
• зеленый;
• теплый белый.

Популярность набирает розовый цвет. Его востребованность в большей степени обусловлена большой пользой для роста и развития растений.

Как определить полярность светодиода — 2 простых способа

Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.

Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).

Обозначение светодиода в схеме

В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.

Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.

Визуальный метод определения полярности

Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.

Длина выводов светодиода

Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.

Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).

Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.

Тестирование с применением мультиметра или аккумулятора

Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.

При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.

Определение полярности светодиода при помощи мультиметра

В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.

Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.

Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.

Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.

Проверка полярности при помощи источника питания

И еще несколько советов:

• если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
• некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
• при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться. Выбор блока питания для светодиодной ленты Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность. Выбор блока питания для светодиодной ленты Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Выбор блока питания для светодиодной ленты Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно. Выбор блока питания для светодиодной ленты Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Источник

Как избежать ошибок

Самой распространенной ошибкой даже у опытных электриков, пытающихся подключить пульт управления к светодиодной ленте, является превышение возможностей блока питания, контроллера или усилителя по мощности. Это случается, когда схема собирается «на грани», и кажется, что блок питания обеспечит ток, хоть и без запаса. В итоге срок службы дорогостоящего прибора оказывается весьма коротким.

Другая недооценка – нехватка сечения провода. Мощный потребитель подсоединяется слишком тонкими или слишком длинными проводами. Первый случай ведет к перегреву, второй – к падению напряжения на питающей линии и тусклому свечению светильника.

Сечение медного проводника, мм	0,5	0,75	1	1,5	2
Максимально допустимый ток при открытой прокладке, А	11	15	17	23	26

Также следует обращать внимание на верную распиновку светильника RGB. Если подсоединить провода не в соответствии с цветами, можно получить казус, когда на разных отрезках полотна горят разные группы светодиодов

Такое чаще бывает при использовании пайки для соединения отрезков полотна.

Остальные ошибки могут быть следствием невнимательности и небрежности при монтаже. Сразу после окончания работ надо проверить правильность и надежность соединений. Если сделать это до первой подачи напряжения, то RGB-светильник прослужит долго.

Несколько важных моментов

Руководствуясь описанными рекомендациями, несложно будет разработать схему для реализации подсветки или полноценного освещения, рассчитать длину проводов и определить оптимальное место размещения каждого функционального блока. Но прежде чем приступить к выполнению работ следует помнить о правилах техники безопасности:

• работы по подключению и монтажу выполнять только на отключенном оборудовании;
• перед первым включением дополнительно проверить надёжность всех контактов и правильность собранной схемы.

Также рекомендуется заранее приобрести некоторые расходные материалы:

• термоусадочную трубку для изоляции спаянных участков проводов;
• наконечники для проводов;
• коннекторы для последовательного соединения двух участков лент;
• алюминиевый профиль, чтобы не допустить перегрев светоизлучающих диодов.

В статье были определены все основные моменты, касающиеся подключения светодиодных лент на 12 В как с блоком, там и без блока питания. К сожалению, рассмотреть все схемы невозможно, ввиду многообразия их вариаций. К тому же постоянное совершенствование светодиодной продукции способствует появлению новых схемных решений, которые могут вызывать у рядовых пользователей вопросы с подключением и проведением расчётов.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Где использовать светодиодные ленты?

Вариантов применения такого источника света масса. Один из самых популярных – дизайн интерьера. Любую слабо освещенную зону можно осветить этим прибором, причем выбрать подходящее место, где свет не будет бить прямо в глаза. Светодиодная лента в интерьере незаменима в комнатах с низкими потолками, где нет возможности установить точечные светильники. Ленты со светодиодами активно используют в дизайне экстерьера – украшения фонтанов, бассейнов, фасадов домов, различных архитектурных элементов. Рекламная подсветка – еще одна область ее применения, как и автомобильный декор.
