На сколько ампер ставить УЗО в доме / ванной комнате / гараже / бане /квартире – 2 фактора
Выбор устройства производится по номинальному току:
- При токе меньшем, чем суммарный ток электроприборов или вводного автомата, провода внутри прибора защиты будут перегреваться. Контакты также быстро выйдут из строя.
- Превышение номинального тока не влияет на степень защиты. Но цена на такое устройство будет выше.
Поэтому необходимо знать, какие электроприборы будут установлены в данном помещении или здании. Обычно разрешённая мощность при однофазной сети составляет 5кВт или 25А, при трёхфазной — 15кВт и 25А на каждой фазе. Ток всех устройств защиты должен соответствовать этим значениям. Члены гаражного кооператива этот вопрос решают с председателем, в бане зависит от системы отопления и парилки (электрические или на других видах топлива), а в ванной комнате без стиральной машины достаточно 5А и 16А с машиной.
Можно ли исключить заземление
Многие ошибочно полагают, что установка УЗО без заземления невозможно. Данное оборудование не имеет отношения к функциям заземляющих конструкций, поэтому его можно подключать к любой сети. Сделать монтаж устройства защитного отключения можно в однофазной сети, а также с двумя или тремя фазными проводами в кабеле.
Такой метод установки защитных приборов на сегодняшний день встречается не редко.
В итоге можно сказать, что монтаж в распределительном щитке устройства защитного отключения с заземлением или без него – индивидуальное решение. В любом случае, напрямую эти две системы не связаны и имеют разное назначение.
Где размещают
Теоретически УЗО можно ставить где угодно, но почти всегда его размещают в шкафу вместе с вводным автоматом и счетчиком. Есть типоразмеры на болтовое крепление для застарелых типов шкафов, но в современных условиях чаще используют новые, более удобные изделия с DIN-рейками и аппараты, соответствующие им. Надо всего лишь защелкнуть изделие на специальную планку. Даже если шкаф старый, есть специальные наборы для снабжения его DIN-рейками, иногда их приваривают. А также есть модели с универсальными креплениями, подходящими как для болтов, так и для планки.
Несомненное достоинство современных типоразмеров автоматики — компактное исполнение. Такие аппараты являются плоскими коробочками, модулями без выступов, их можно ставить в ряд, группировать.
Монтаж в частном доме, в квартире УЗО своими руками возможен при минимуме опыта: надо всего лишь правильно его подобрать, защелкнуть на рейку и подвести контакты к клеммам сверху, снизу.
Выбор автомата
Автомат осуществляет размыкание при скачках, перегрузках, КЗ, когда проводка не соответствует мощности потребителей. Правила подключения автоматов, их подбора надо учесть, как и вся автоматика, они подбираются по сумме кВт запитывемых приборов.
Номинал АВ надо брать с резервом, например, для нагрузки до 3500 Вт (1.5–2.5 кВт) достаточно 16 А, до 4400 кВт — 20, больше — 25. Высчитывают по уравнению: мощность умножают на 1000 и делят на 220. Устройство на 5 кВт предполагает выбор изделия на 22.72 А (5×1000 : 220). Но берут АВ на 25 А, он как раз подойдет с запасом.
Есть таблицы для подбора АВ, учитывающие токовые номиналы, кВт, сечение проводки:
Характеристика временно-токовая, так называемая кривая отключения, отображает, как зависит скорость сработки от величин токов. Есть типы B, C, D. Чтобы на входе АВ был включенным при задействовании аппарата ниже по схеме, его номинал и временно-токовая категория должны быть выше. Например, D — на вх., C — после него.
Тип C — это «быстрые» изделия, ток расцепления равен 7-кратному номиналу; B — 4-кратному; D — 15-кратному. Для оборудования с нагревательными узлами (ТЭНами) ставят тип B, но он высокочувствительный поэтому используют и тип C.
При монтаже соблюдают селективность: вводной номинал больше последующих АВ, но суммарно значения последних могут быть выше. Но эта характеристика у группового АВ должна сравниваться или превышать ток защищаемого устройства.
Подключение УЗО и дифавтомата — схема с заземлением
Чтобы понять, как осуществляется подключение УЗО и автомата, схема которого представлена на нашем сайте, нужно для начала разобраться, каково функциональное предназначение обоих этих устройств.
Несмотря на свою внешнюю схожесть, выполняют они разные функции. Так, устройство защитного отключения устанавливают, чтобы предотвратить повреждение электропроводки, а также обеспечить защиту от поражения электрическим током.
Что касается дифференциального автомата, то он прекрасно справляется с вышеперечисленными задачами, а также может предотвращать возникновение в проводке перегрузок, коротких замыканий.
Устройство защитного отключения — это всего лишь индикатор, с помощью которого можно контролировать утечки.
Обеспечить защиту сети устройство не способно, и поэтому рекомендуется установка обоих этих устройств.
Подключение УЗО и автомата (схема подразумевает последовательное их размещение) обеспечит максимальную защиту, так как выключит систему при превышении нормальной отметки уровня энергопотребления.
Установка устройства в однофазную сеть с заземлением: возможные варианты
Подключение УЗО с заземлением обеспечивает надежную защиту для человека, бытовых приборов и проводки. Важную роль играет здесь и тип используемого заземления. Повысить надежность системы электробезопасности можно, применяя все составляющие по отдельности, однако подключение УЗО с заземлением более предпочтительно.
Зачастую в частных домах и квартирах используется однофазный вариант электропроводки с номинальным напряжением в 220 В. Схема включения УЗО в однофазной сети достаточно проста. Существует несколько вариантов соединения этого устройства, но общий принцип, в целом, остается неизменным.
Совет

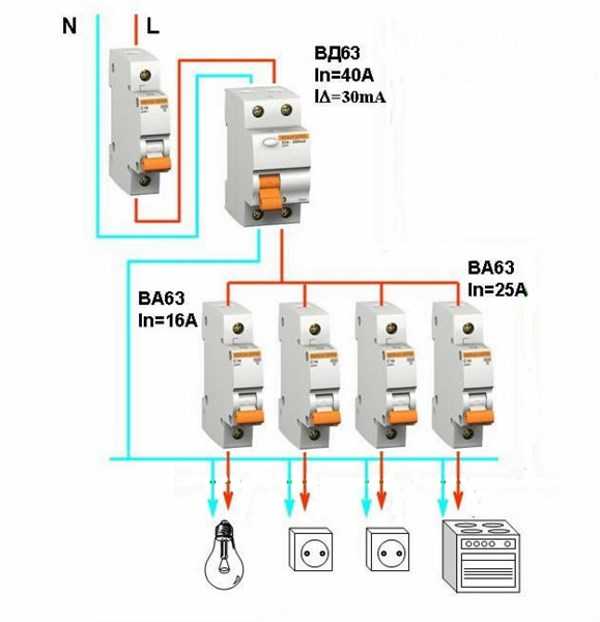

Наиболее распространенным является вариант, при котором устройство стоит на входе в дом/квартиру. Такая схема, сама по себе, является бюджетной, что и способствует ее широкому применению. Стоит отметить, что при срабатывании устройства будет сложно определить причину происходящих процессов.
Возможен и вариант подсоединения с установкой нескольких приборов — в этом случае, за каждую группу розеток или освещения отвечает отдельно взятое УЗО, поэтому при срабатывании одного из устройств определить причину будет легче, так как не придется обесточивать всю квартиру. Схема включения УЗО в однофазной сети обозначается, как правило, на корпусе изделия и в его паспорте.
Каким способом лучше подсоединить дифференциальный автомат?
Дифавтомат, схема подключения которого, в некотором смысле, аналогична принципам по монтажу автомата или УЗО, способен заменить иногда оба эти устройства и обеспечить сразу несколько степеней защиты.
Если в одной из подключенных сетей возникнут неполадки, то в аварийном режиме сработает ее автоматика, а отключены, при этом, будут все группы. Схема подключения дифавтомата в однофазной сети может также подразумевать его включение в цепь для контроля работы определенной электрической группы — такой вариант эффективен, полезен и надежен.
Пояснение работы устройства
Понятное дело, что неподготовленному человеку будет сложно понять принцип работы УЗО, поэтому в качестве примера возьмем обычные батареи водяного отопления. Итак, мы имеем следующее:
- 1. Замкнутый контур отопления – наши провода
- 2. Вода – ток, протекающий по проводам.
Теперь всем понятно, что пока вода спокойно протекает по трубам, система работает без проблем. Но вдруг в одной из труб контура образовалась дыра.
Понятное дело, что часть воды будет через эту дыру утекать. Получается, в начале замкнутого контура в трубу подали, к примеру, четыре куба воды, а на выходе из контура воды стало только три куба. Так как наша система замкнута (сколько вошло – столько и должно выйти), то эта разница на входе и выходе сигнализирует о том, что в замкнутой системе возникла утечка.
По этому же принципу работает и УЗО. Это устройство сравнивает сколько тока ушло и сколько пришло, и если появляется разница, то устройство автоматически отключается.
В однофазной сети УЗО сравнивает токи только в двух проводах, один из которых фазный, а второй – нулевой. Время срабатывания устройства – несколько миллисекунд.
Принцип работы трехфазного УЗО при несимметричной нагрузке
Принцип работы УЗО в трехфазной сети аналогичен его работе в сети, где присутствует одна фаза. Но, если в однофазной сети всего два провода, то в трехфазной – четыре.
К сведению, обычно фазы обозначают латинскими буквами (А, B, C) а нейтраль всегда обозначают буквой N.
Теперь снова повторим: в однофазной сети ток течет в одном направлении по фазному проводу, и по нулевому проводу в другом. Значения токов при нормальной работе – одинаковые. Если вспомнить наш пример с отоплением, то 2 куба вошло и 2 куба вышло. При такой работе во вторичной обмотке трансформатора УЗО ток не возникает.
В трехфазном УЗО геометрическая сумма I1+I2+I3 = 0 (ему геометрическая? – вспомните векторы!) всех четырех проводов равна нулю (при равенстве нагрузки). То есть, как и в однофазной сети, во вторичной обмотке трансформатора ток не возникает.
Но, как только в сети возникает утечка тока, баланс в первичной обмотке будет нарушен, и тогда во вторичной обмотке возникнет ток, который запустит механизм срабатывания УЗО.
Внимательный читатель наверняка обратил внимание на оговорку “при равенстве нагрузки”, и естественно задался вопросом: а что если нагрузка на фазы не будет одинакова? Сработает ли УЗО при возникновении утечки в таком случае?
Спешу успокоить: УЗО сработает, и вот почему. Возьмем в качестве примера следующие данные:
- 1. Фаза А – 10 ампер
- 2. Фаза В – 5 ампер
- 3. Фаза С – 15 ампер
Для несимметричной нагрузки должно выполняться геометрическое равенство I1+I2+I3=IN. Считаем: 10 + 5 + 15 = 30. Ток в 30 А, это ток который возвращается в сеть по нулевому проводу. То есть, баланс нашего тока равен 30 Ампер.
Во вторичной обмотке – ток равен нулю. То есть, при значении 30 Ампер во вторичной обмотке ток равен нулю и трехфазное УЗО работает в нормальном режиме. Теперь, в случае утечки тока на одной из фаз, равенство нарушится, и баланс не будет равным 30, а значит во вторичной обмотке появится ток. Как только там появляется ток – срабатывает реле устройства, УЗО отключается.
Важно! Если вы устанавливаете УЗО на водонагреватель (бойлер), который работает от напряжения 380 вольт, то обратите внимание на то, по какой схеме в вашем бойлере подключены ТЭНы. Если используется подключение типа “треугольник”, то четырехполюсное УЗО подключается без нулевого провода. При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод)
При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод)
При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод).
Подводим итоги. Трехфазное УЗО, принцип работы которого мало отличается от использования УЗО в сетях с одной фазой, применяется очень широко, и не является слишком сложным устройством для подключения. Самое главное – будьте осторожны и внимательны.
Порядок проведения работ по подключению
Прежде всего, следует позаботиться о соблюдении всех требуемых мер безопасности при исполнении этого вида работ.
Отключить электропитание на участке монтажа, обеспечить процесс исправным инструментом.
Затем предстоит соблюдать ряд правил, выполняя электромонтажные работы:
Монтаж проводят строго по ранее подготовленной схеме.
Прибор монтируется внутри электрического щита рядом с автоматами.
Закрепленное в щитке устройство соединяется с другими компонентами через проводники сечением не менее 2,5 мм (медь)
Важно использовать схемы по подключению, нанесенные на корпусе защитного аппарата.
После завершения монтажа и разводки проводников, проверить корректность соединений и подать на участок питание.
Проверить срабатывание прибора путем активации кнопки «Тест».. Как правило, верно подобранное устройство успешно проходит тестовый режим
Как правило, верно подобранное устройство успешно проходит тестовый режим.
Если такого не случилось – прибор не сработал, значит, расчеты были выполнены неправильно или имеются какие-либо дефекты в схеме прибора. Тогда УЗО следует заменить.
Подключение в квартире
Владелец квартиры не имеет возможности выбирать размеры распределительного щита, поэтому он может столкнуться с нехваткой места для установки всех необходимых аппаратов защиты. Таким лицам полезно будет узнать, что существуют компактные приборы, одновременно выполняющие функции УЗО и автоматического выключателя. Они называются дифференциальными автоматами.
Выбирайте дифавтомат со специальными флажками, которые позволяют понять, какая именно часть сработала: ВА или УЗО. Без такого индикатора распознать причину срабатывания прибора и выявить неполадку будет сложнее.
В квартире, как и в доме, через УЗО следует подключать все розетки, а также отдельно запитанные приборы, которым пользователь может прикоснуться.
Кондиционер, к примеру, к таковым не относится.

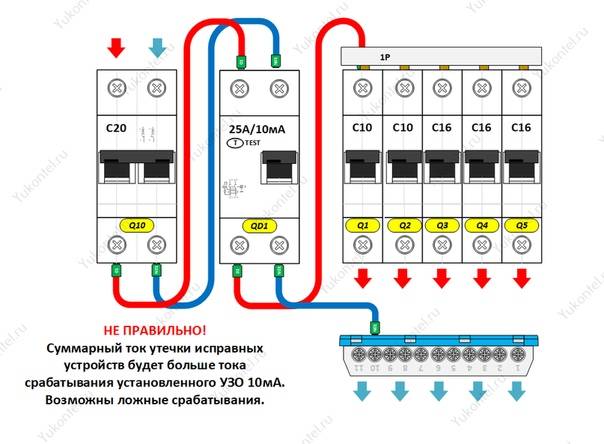

А вот приборы, работающие с водой — бойлер, стиральная и посудомоечная машины — нужно подключать через УЗО обязательно, причем с уставкой тока утечки в 10 мА.
Важно знать, что бытовые УЗО делятся на две разновидности:
- Регистрирующие утечку только переменного тока.
- Регистрирующие утечку переменного и постоянного тока.
Поскольку сегодня многие электроприборы оснащаются импульсными блоками питания, более подходящим является УЗО второго типа.
