Как подключить проходной выключатель на три точки

Конструктивные особенности

Прежде чем рассматривать возможные варианты подключения проходных выключателей, необходимо хорошенько разобраться в его конструктивном исполнении и принципе действия, тогда всё станет понятным и схема включения его в общую электрическую сеть не покажется такой уж сложной.

Внешне такой аппарат ничем не отличается от обыкновенного выключателя. Тем не менее, они выполняют абсолютно разные функции. Обычный аппарат имеет два состояния:

  • «включено», в этом случае происходит замыкание электрической цепи, по которой протекает ток и напряжение поступает на осветительный прибор, в результате чего лампы загораются;
  • «отключено», электрическая цепь при этом разомкнута, ток доходит лишь до места разрыва цепи, напряжение на светильник не поступает, лампочки соответственно не горят.

Даже если вы поставите два обычных выключателя на одну лампочку в разных концах помещения, получится просто цепь последовательного соединения элементов, управлять освещением из 2 мест не получится.

Основное отличие проходного выключателя от обычного заключается в контактной системе.

обычный выключатель имеет 2 контакта

Обыкновенный аппарат имеет два места для подсоединения проводов, то есть по одному контакту на входе и на выходе. А внутри контактной системы расположен подвижный элемент, который при воздействии на него с помощью привода с клавишей, замыкает либо размыкает входной и отходящий контакты.

проходной выключатель имеет 3 контакта

Конструкция проходного выключателя отличается тремя контактами – одним на входе и двумя на выходе. Когда вы будете нажимать клавишу и с её помощью воздействовать на внутренний подвижный элемент (в данном устройстве он перекидного типа), он в любом случае будет замыкать одну либо вторую цепочку, посередине он стоять не может. То есть всегда есть цепь между входом и одним из выходов, внутренний подвижный элемент как бы перекидывается на один выход либо на другой.

Так выглядит и работает контактная система проходного выключателя. Ну а сверху, он, как и обычное устройство, имеет пластиковую защитную рамку и клавишу, с помощью которой происходит переключение. Единственное отличие — на клавише имеются небольшие треугольники, как будто направленные в разные стороны стрелочки, именно по такой маркировке можно отличить проходной коммутационный аппарат от обычного.

Обратите внимание! За счёт того, что проходные выключатели являются, по сути, аппаратами, дублирующими друг друга, их клавиши не имеют чётко определённого положения «включено» и «отключено». Положение клавиши каждый раз может быть разным, в зависимости от того, в каком состоянии на данный момент находятся контакты парного устройства.

Проходной выключатель(ПВ) схема подключения на 3 точки своими руками

Принцип перекрестного отсоединителя Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Выполнив такую работу однажды, не будет никаких проблем с пониманием процесса.

После визуального осмотра необходимо проверить и точно установить, какие провода являются фазными и нулевыми. Совершается не размыкание, а переключение фазы на другую линию. Обе они содержат индуктивные балласты L1 и L2.

Для того, чтобы установить перекрестный выключатель понадобится: Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением

Важное правило — выключатель всегда должен размыкать фазу

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье. Используя их совместно с перекрестными выключателями, можно управлять светильниками , подсветкой из нескольких мест. Первый вариант имеет три контакта. При получении сигнала оно замыкает электроцепь освещения.

Рекомендуем: Подключение двухкнопочного выключателя

Поэтому сегодня подробно разберем тему как подключить трехклавишный выключатель. Другой вопрос — насколько сложными получаются такие решения. Если в ходе проверки обнаружилось горение лампы вполнакала, при одновременном горении ламп в других местах, значит это место и будет тем разрывом фазы, куда должен устанавливаться выключатель.

Основные виды замыкающих аппаратов Выключатели, в том числе и тройные, в зависимости от способа управления бывают клавишного и сенсорного исполнения. А вот для коммерческой сферы или производственной среды решения такого рода востребованы.

Что нужно для реализации задачи

Теперь при нажатии средней клавиши средний контакт замыкается, и фаза проводом L2 поступает в распределительную коробку, где через точку 3 и потолочный провод попадает на коричневый вывод лампы HL2 и лампа загорается. Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Фаза подключается ко входу одного из проходных выключателей с тремя входами.

Чтобы не стать жертвой несчастного случая нужно придерживаться рекомендаций и правил безопасного монтажа. Собираем провода в коробке

В данном случае важно найти общий провод. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры. Отключение питания производится на распределительном щите дома квартиры

С ТРЁХ мест подключение проходных выключателей

Отключение питания производится на распределительном щите дома квартиры. С ТРЁХ мест подключение проходных выключателей

Подключение проходного выключателя – описание

Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя. Как это часто выглядит? Человек, придя домой с работы, очень устал, у него нет сил.

А тут ещё и комната, которая заполнена различной мебелью. Проход по ней может стать настоящим испытанием, особенно если там нет порядка. Поэтому чтобы безопасно пройти, ему нужно, к примеру, выходя из гостиной в коридор и оттуда в спальню, включить свет в коридоре, затем выключить его в гостиной.

Потом процедура повторяется, когда происходит переход в спальню. При этом по темному коридору нужно идти, ориентируясь на слабый луч света, который пробивается где-то из-за угла.

Если есть хоть самые скудные сведения про установку, а также известна схема подключения двухклавишного проходного выключателя, то можно провести весь монтаж самому, без чьей-либо помощи. Теперь, прочитав это, не стоит стремглав бежать всё переделывать.

Хотя на первый взгляд не всё так и сложно, однако, не помешало бы ознакомиться с простейшим подключением такого выключателя. Можно сделать это на примере одноклавишного проходного выключателя.

Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

К примеру, в помещении имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Что лучше использовать: проходные выключатели или бистабильные реле? Как правильно подключить проходные выключатели для независимого управления освещением из двух и более мест.

Это – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации.

В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений.

Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

Схема подключения проходного выключателя

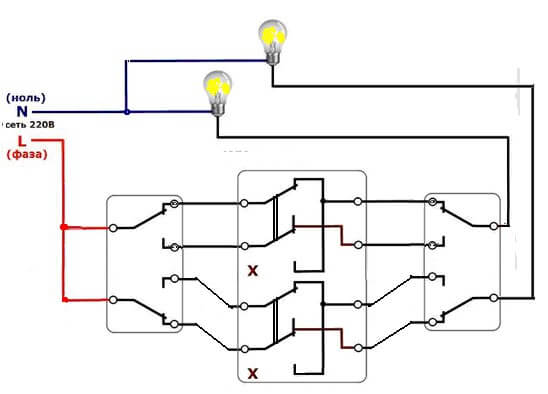

Управление освещением из трех точек перекидными выключателями

В том же случае, если нужно выполнить монтаж проходных выключателей с трех точек для управления электрической цепью, используются перекидные выключатели. Обычные, которые мы рассмотрели выше, имеют всего три контакта. И с их помощью реализовать подключение окажется довольно проблематично. Отличие перекидного выключателя от рассмотренного выше заключается в том, что у него четыре контакта – по два внизу и вверху. Схема получается такой, что два проходных ставятся в крайних точках, а между ними – перекидные.

Для того чтобы осуществить монтаж проходных выключателей с двух точек, достаточно выполнить рекомендации, которые мы указали ранее. Но для управления схемой из трех или более точек понадобится произвести подключение еще нескольких устройств в промежутке. Для этого нужно в распаечной коробке найти второстепенные (то есть не основные) провода, идущие от двух крайних проходных выключателей.

Теперь осталось только рассоединить эти провода правильно. Лучше придерживаться такой схемы, чтобы не возникло неприятностей:

  1. Провода, приходящие от выключателя «1», нужно соединить со входом.
  2. Провода, которые уходят к выключателю «2», соединяете с выходом переключателя.

Чуть дальше мы еще поговорим о том, как правильно произвести подключение. Обязательно нужно ознакомиться со схемой монтажа проходного двухклавишного выключателя Gira. Она может немного отличаться от той, которую мы приводим в нашей статье.

Само собой, перекидной выключатель должен монтироваться не в самой коробке, а в любом другом удобном месте. Чтобы его подключить, необходимо воспользоваться проводом с четырьмя жилами. Его просто вводите в распаечную коробку и правильно соединяете с проводами. Теперь вы сможете производить управление освещением сразу из трех точек. Это будет особенно полезно, если монтируете освещение для трехэтажного дома.

Принцип действия

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности. Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер – что это такое и как его использовать?

Данное устройство используется для настройки яркости осветительных приборов. Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут. Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи.

Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.

Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.

В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование. Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей.

Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция. Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

  • Исключения следующие:
  • проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
  • когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу.

Через них должна пропускаться одна и та же фаза – это обязательное условие. Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель.

Это упрощает монтажные работы. Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения.

Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Где может в доме понадобиться включать свет из трех мест?

Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери.

Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т.п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.
