Как подключить проходной выключатель (управление светом из двух и более точек)

Схема подключения при наличии двух осветительных приборов

Конечно, первый вариант является популярным и простым в исполнении, поэтому повсеместно используется. Тем не менее, в комнате бывает два-три светильника или несколько лампочек, которые разделаются по группам, поэтому здесь уже не подойдет стандартная схема.

Если требуется выполнить монтаж при наличии двух групп осветительных приборов, то понадобится приобрести коммутатор с двумя клавишами, где имеется шесть зажимов.

Коммутатор с двумя клавишами, где имеется шесть зажимов

В остальном, по способу установки и оборудованию эта схема мало чем отличается от предыдущей. Тем не менее, здесь придется прокладывать больше электропроводки. Поэтому, чтобы сократить расходы на покупку проводов, рекомендуется проводник питания на первый в цепочке коммутатор подключать с перемычкой. Ведь иначе придется прокладывать отдельные проводники от распредкоробки.

Как производить расключение проходного выключателя в распределительной коробке

Для расключения кабельно-проводниковой предварительно необходимо выполнить монтаж распределительной коробки. Далее все приходящие кабеля можно соединять 3-я основными методами:

  1. ПайкаВ данном методе 2 соединяемых провода предварительно скручивают, обезжиривают с помощью флюса, залуживают и производят пайку при помощи канифоли и олова. Данный метод считается наиболее длительным и при неправильной пайке существует вероятность того, что контакт между двумя проводниками пропадет, что может вывести из строя проходной выключатель, лампы освещения или в худшем случае вызвать пожар.Однако в случае соблюдения технологии пайки данный метод позволит обеспечить безопасную и долговечную работу цепей освещения на протяжении десятков лет.
  2. СваркаСварка проводов осуществляется при помощи понижающего или сварочного трансформатора. Преимущества данного метода – высокая надежность, поскольку 2 проводника сплавляются под действием большого тока обеспечивая низкое сопротивление соединения.
  3. Монтаж клеммников типа WAGOДанный тип соединения кабельно-проводниковой продукции наиболее быстрый, а по качеству ничем не уступает пайке и сварке. Соединяемые провода просто вставляются в клеммник после чего защелкиваются зажимы и кабель надежно закрепляется в специальный паз.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

https://youtube.com/watch?v=9cG_VmdR4uk

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

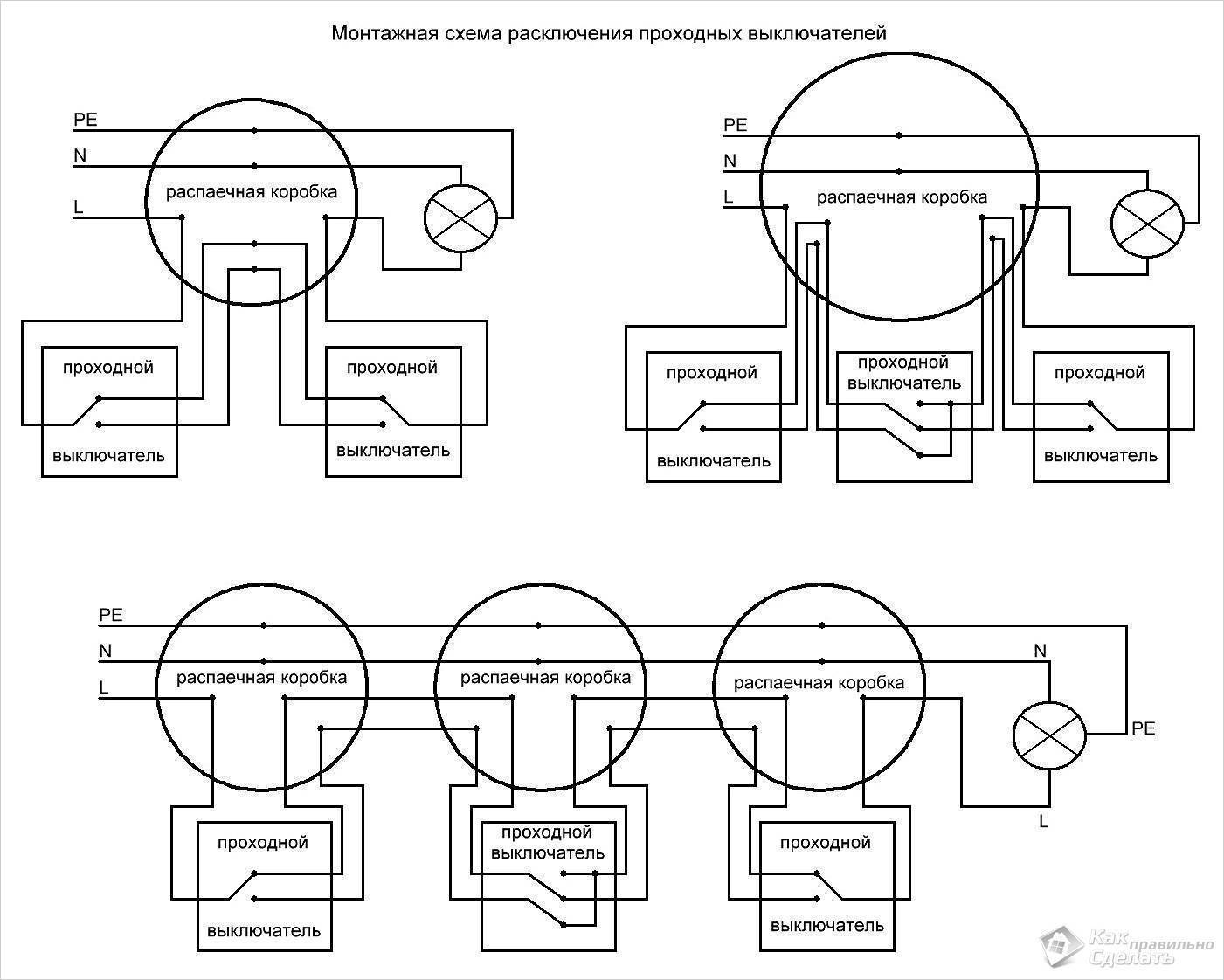

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Выбор схемы подключения

Разберем детально, как правильно выполнить подключение. Нельзя забывать, что при установке проходного выключателя, надо тянуть трехжильный провод.

Расключение на две точки

Список материалов:

  • медный кабель с тремя жилами;
  • пара переключателей проходного типа;
  • распределительная коробка.

Провод фазы необходимо подсоединить к общему входному контакту первого переключателя. Два выходных контакта соединяются с проводами от входных двух. Общий контакт второго выключателя скручивается с тем проводом, который идет от источника света. При этом второй провод от источника должен быть соединен с нулем коробки.

Сечение 3-х жильных проводов подбирается исходя из мощности источника света, которым предполагается управление.

Расключение на три точки

Список материалов:

  • медный кабель с тремя и четырьмя жилами;
  • пара переключателей проходного типа;
  • перекрестный выключатель;
  • распределительная коробка.

В перекрестных предусмотрено 4 контакта, по 2 на направления. Они представляют собой пары одновременного переключения. Для этой схемы должен использоваться кабель с четырьмя жилами.

На первой и последней точке переключения используются обычные проходные переключатели, а между ними — перекрестные. Количество возможных пунктов, посредством которых будет осуществляться управление лампами не ограничено. Однако чем их больше, тем сильнее увеличивается сложность подключения.

Подключение происходит следующим образом:

2 контакта на выход от 1 проходного выключателя должны соединится с проводами входной пары следующего перекрестного выключателя. Так продолжается до тех пор, пока цепь не замкнется на крайнем выключателе. Общий контакт подсоединяется с проводом, направленным к источнику света.

Фазный провод соединяется с входным контактом 1 переключателя, 2 провод к нулю коробки. К каждому проходному выключателю протягивается трехжильный провод, в то время как к перекрестным четырехжильный.

Типы выключателя на 3 точки


Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке


Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • Фаза с автомата должна приходить на общий проводник первого выключателя
  • Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
  • Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

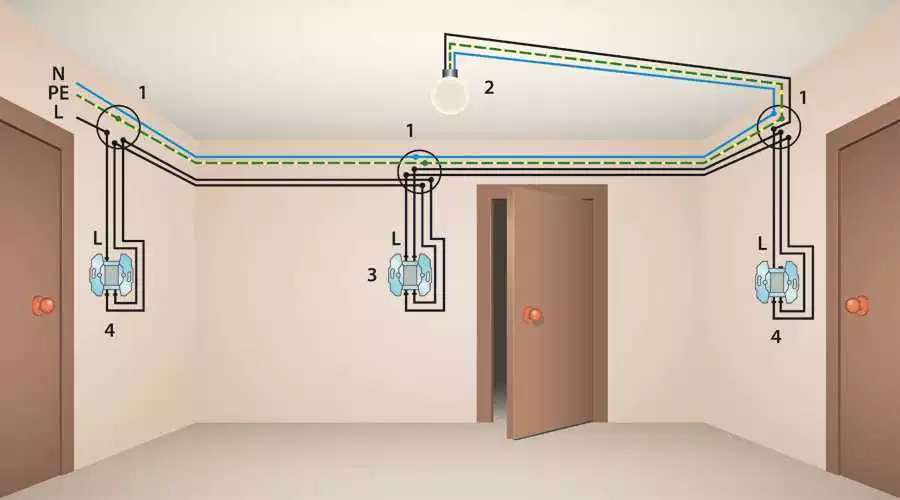

Решение на три точки управления

Организация систем проходной коммутации во многом определяется площадью помещений (протяжённостью), количеством ходов (дверей). Поэтому не исключается применение схем с проходными выключателями с трех мест управления или более.

Построение подобных схем, как правило, осуществляется с участием так называемого перекрёстного переключателя.

Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Коммутационная группа такого переключателя содержит четыре контактных площадки.

Широко распространённый вариант схемного решения для жилых домов: N, L – бытовая сеть; РК – распределительный короб; Л1 – световая группа; ПВ1, ПВ2 – проходные выключатели; ПРК – перекрёстный коммутатор (+)

Прибор перекрёстного переключения линий является дополнительным элементом схемы, где также предполагается монтаж двух проходных коммутаторов.

Используются простые одноклавишные приборы.

Принцип работы трёхместной схемы следующий:

  1. На клемму «common» ПВ1 подключается фаза.
  2. От клемм перекидных контактов подключаются 1 и 2 контакты перекрёстного коммутатора.
  3. От 3 и 4 клемм перекрёстного выключателя подключение к 1 и 2 клеммам перекидных контактов ПВ2.
  4. Общая клемма «common» ПВ2 соединяется с одной клеммой световой группы.
  5. Вторая клемма световой группы коммутируется с электрическим нулём.

Подобные решения с участием именно простых одноклавишных устройств рекомендуется применять для помещений, где количество входов/выходов равно количеству мест управления.

Реализация схемного решения по рис 6 в «натуральном» виде. Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест

К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Очевидно, что не имеет смысла выключать свет, когда человек прошёл только первую половину коридора. Между тем, в сети можно встретить подобные рекомендации «профессиональных» электриков.

Схемы с управлением более чем из трёх мест

Число мест управления, в принципе, не ограничено. Другой вопрос – насколько сложными получаются такие решения. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Увеличивается число коммутируемых линий, контактных клемм. Соответственно, увеличиваются расходы на комплектующие детали и монтаж. Однако проекты на 4-5 управляющих точек применяются достаточно активно. К примеру, такой проект:

Схемотехника для проектов, требующих увеличения числа мест управления более трёх. В данном случае вариант на четыре точки управления (+)

Здесь используется пара одноклавишных простых выключателей проходного действия и пара коммутаторов с функцией реверсивного переключения. На схеме показана только одна световая группа. Между тем, есть возможность подключения дополнительных световых групп.

Дополнительные световые группы

Дополнительные источники света (световые группы) могут расключаться по свободным клеммам и выступать источниками света промежуточных зон перехода. То есть в тех же длинных коридорах появляется возможность задействовать схему на большее число мест управления.

Пятиточечная схема управления системой коммутации света: Л1 – световая группа; N, L – сеть; Вкл 1, Вкл 2 – коммутаторы проходные; Вкл 3, Вкл 4, Вкл 5 – коммутаторы реверсивные (+)

При этом световые группы следует разделять на зоны действия – входная, промежуточная, выходная. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины.

Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. А вот для коммерческой сферы или производственной среды решения такого рода востребованы.

Устройство и задачи проходного выключателя

Двухклавишные проходные выключатели внешне схожи с обычными, используемыми для управления группами ламп светильников, люстр, бра и прочих осветительных приборов. Но как одни, так и другие используются для решения бытовых задач потребителей.

Проходные и традиционные двухклавишные выключатели служат для управления:

  • двумя независимыми светильниками/люстарами;
  • двумя группами ламп на одном осветительном приборе.

Но обычные двухклавишные выключатели дают возможность включать/выключать осветительные приборы с одного места, а проходные – с различных. Что и является их основной задачей и преимуществом.

Эта особенность и наличие двух клавиш даст возможность не только включить светильники в одной точке какого-либо помещения и выключить в другой, но и задействовать только часть лампочек прибора.

При необходимости можно привести в рабочее состояние осветительные приборы в смежных комнатах, частях здания. К примеру, осветить не только лестницу, но и подвал, в который она ведет. Что избавит от необходимости передвигаться на ощупь в темных помещениях и позволит экономить электричество.

Технологичные двухклавишные проходные выключатели успешно используются в любых помещениях. Это утверждение справедливо и для небольших квартир, особенно при наличии зонирования и желания оптимально использовать возможности имеющихся систем освещения

В жилых помещениях такие выключатели применяются наиболее часто, так как именно их обычно оснащают несколькими независимыми системами освещения.

Использование двуклавишных включателей бывает выгодным даже в небольшом помещении. Например, в доме-«хрущевке» с проходными комнатами или просто оснащенными двумя линиями освещения.

Чем отличаются от одноклавишных включателей?

Электроустановочные изделия на одну клавишу, причем, как проходные так и обычные, позволяют управлять только одним светильником или единственной группой ламп. А вот двухклавишный аналог — двумя.

Монтаж любых проходных выключателей отличается от замены обычных. А основное отличие в том, что владельцам помещения придется принимать более важные решения. К примеру, определять место и способ установки оборудования. И к этому нужно отнестись серьезно, чтобы избежать ошибок

В результате максимально эффективно обе разновидности изделий получится использовать в различных условиях эксплуатации.

Конструкционные особенности изделия

Проходной двухклавишный выключатель конструктивно состоит из 2-х одноклавишных аналогов. А поэтому имеет в 2 раза больше контактов для подключения проводов.

Так, если у проходных включателей, оборудованных единственной клавишей, их всего 3 (а у обычных вообще 2), то у двухклавишных — 6:

  • входных — 2;
  • выходных — 4.

Чтобы избежать ошибок при монтаже производители на корпусе прибора нередко указывают схему подключения или маркируют входы/выходы.

Часто можно услышать, что такое большое количество контактов нужно для обеспечения работы выключателя по принципу «перекидывания». Но такая формулировка не вполне соответствует действительности. Так как выключение происходит, когда контакты, входящие в состав двухклавишных выключателей и управляющих одной линией, просто перемещены в разные положения.

Если же указанные элементы конструкции переключением клавиши возвращены в одно положение, тогда произойдет включение лампочек.

То есть, у клавиш нет привычных пользователям фиксированных положений «включено»/«выключено», как у традиционных переключателей. Хотя у обеих разновидностей оборудования органы управления перемещаются одинаково.

На фото изображен двухклавишный проходной выключатель. Его основная особенностью – большое количество входов/выходов. В этом случае они промаркированы производителем стрелками, чтобы снизить вероятность ошибки при подключении

Большее количество контактов требует использования большего количества проводов для обеспечения работоспособности двухклавишных выключателей. Если сравнивать с одноклавишными аналогами, то их потребуется ровно в 2 раза больше.

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

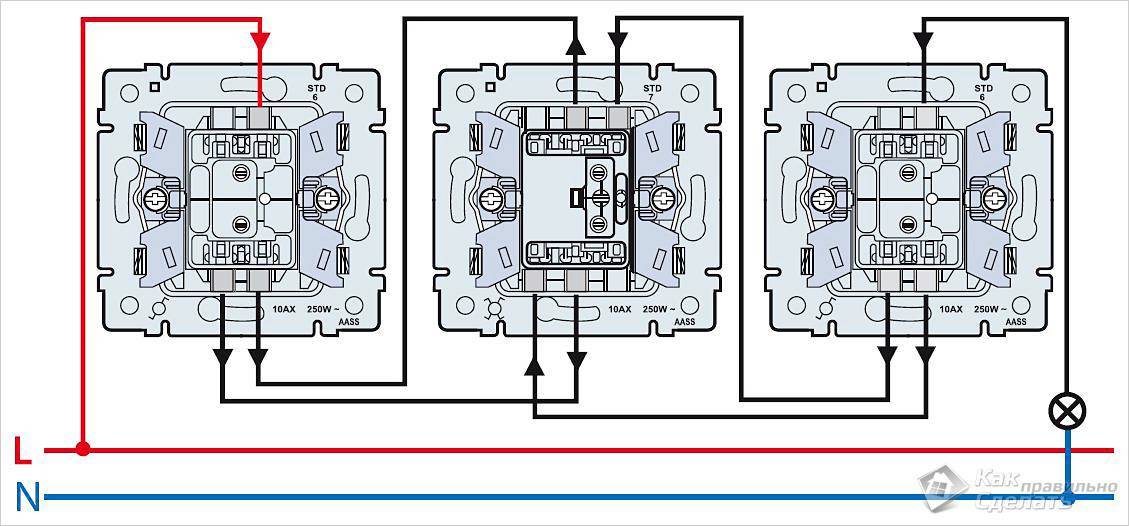

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

  1. относительно высокая стоимость;
  2. сравнительно низкая надежность;
  3. возможность ложных срабатываний;
  4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.
