Схемы отопления по способы разводки
В частных домах трубопроводы водяной отопительной сети выполняется в следующих вариантах:
- Вертикальная система с нижней разводкой. Данным вариантом предусматривается прокладка труб через подвальное помещение или, как минимум, в бетонной стяжке пола.
- Вертикальная система с верхней разводкой. Подающая магистраль горячей воды монтируется на чердаке дома или в потолочном пространстве внутренних помещений.
- Однотрубная схема подключения. Основная особенность однотрубной схемы отопления заключается в последовательном подключении радиаторов отопления к подающей трубе горячей воды. При этом наблюдается разность в тепловом нагреве радиаторных батарей, расположенных в начале и конце отопительной линии. Поэтому однотрубная разводка применяется для обогрева комнат площадью не более 40 м2. Вертикальную однотрубную схему целесообразно применять в домах невысокой этажности.
Двухтрубная схема отопления. В этом случае к каждому радиатору одновременно подключается две трубы: для подвода горячей воды и обратного отвода остывшего теплоносителя. Прокладка трубопроводов выполняется параллельными линиями на небольшом расстоянии друг от друга.
На заметку: Двухтрубная разводка позволяет в индивидуальном порядке регулировать температуру в каждом помещении без ущерба для остальных комнат.
Лучевая разводка отопления
Лучевая или коллекторная обогревательная сеть предусматривает подключение каждого радиатора непосредственно к тепловому источнику (коллектору). Данная схема подключения упрощает замену вышедшего из строя нагревательного прибора без остановки всей отопительной системы. Иногда коллектор называют термином «гребенка», хотя это название чаще встречается в описании технологического процесса нагрева воды на промышленных предприятиях и котельных. Распределительный коллектор по своим габаритам занимает немало места и для его маскировки в частных домах используют небольшой шкаф или встроенную нишу с дверцей.
Схема «Ленинградка»
В частных домах небольшой площади чаще всего применяется однотрубная схема прокладки трубопровода. Данная модель отличается простотой монтажа и требует меньших затрат по сравнению с другими схемами прокладки трубопроводов.
Однако в случае поломки одного из радиаторов приходится останавливать работу обогревательной линии, сливать воду со всего крыла магистрали и лишь после этого устранять поломку.
Чтобы нивелировать этот недостаток и не оставлять в зимнюю стужу дом без обогрева, применяется однотрубная монтажная схема под названием «Ленинградка». В этом случае предусматривается установка отопительных радиаторов разной мощности и применение обводных байпасов. Трубная обводка параллельно соединяет входные и выходные отверстия радиаторов и в случае выхода из строя одного из отопительных элементов, его легко отключить и заменить.
Схема отопления частного одноэтажного дома с принудительной циркуляцией теплоносителя
Водяная система отопления частного дома работает в цикличном режиме по доставке горячей воды к радиатору отопления и перемещению остывшего теплоносителя обратно в котел для последующего нагрева. В современных условиях для частных домов практикуется устройство принудительной схемы циркуляции теплоносителя.
Главные достоинства данной схемы:
- Минимальный объем теплоносителя.
- Диаметр трубной разводки от 20 до 25 мм.
- Минимальный расход труб.
Главный недостаток
Зависимость системы от электричества.
Подробная пошаговая инструкция по установке и подключению
Монтаж электрокотла на стену
- Очистите стену от пыли и грязи.
- Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
- Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
- Подвесьте котел на резьбовые крюки, после чего закрутите винты.
Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц
Организация обвязки
Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.
Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.
- Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
- Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.
Подвод электрической проводки и подключение к ней электрокотла
Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.
Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.
| Сечение кабеля, мм2 | Медные жилы, кВт | Алюминиевые жилы, кВт | ||
| 220 В | 380 В | 220 В | 380 В | |
| 1,5 | 3,3 | 5,7 | — | — |
| 2,0 | 4,1 | 7,2 | 3,0 | 5,3 |
| 2,5 | 4,6 | 7,9 | 3,5 | 6,0 |
| 4,0 | 5,9 | 10 | 4,6 | 7,9 |
| 6,0 | 7,4 | 12 | 5,7 | 9,8 |
| 10,0 | 11 | 19 | 8,3 | 14,0 |
| 16,0 | 17 | 30 | 12 | 20,0 |
Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.
Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.
При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.
Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.Подключение автоматики электрического котла через магнитный пускатель.
Заземление
Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.
Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.
Порядок работ:
- Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м.На фото – пример траншеи и уже готовой заземляющей конструкции.
- Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
- Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
- Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
- Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
- Засыпьте конструкцию землей.
Опрос: сделано ли в вашем загородном доме полноценное заземление?
Пробный запуск котла
- Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
- Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
- Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
- Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.
Обвязка твердотопливного котла отопления, схема
Нужно отметить, что схема обвязки твердотопливного котла включает несколько элементов и устройств, которые обязательно необходимо использовать. чтобы работа системы отопления была долговечной.
Схема обвязки котла на твердом топливе, это необходимые устройства и элементы, которые вместе образуют единую систему отопления. В такую систему отопления входит:
- Котел.
- Циркуляционный насос.
- Расширительный бачок.
- Система аварийного питания.
- Система совместного смешивания.
- Буферная емкость.
- Аварийный контур
- Система защиты от коррозии.
- Манометр, сливной кран, специальный вентиль. Это все собрано в один блок
- Термоклапан.
- Поплавковый кран.
Электрокотлы для отопления частного дома
Мало какой загородный или частный дом может похвастаться подключением к магистральной системе отопления. В подавляющем большинстве случаем заботы по выбору и проектированию отопительных систем в таких жилищах ложатся на плечи их владельцев. Вариантов выбора очень много, но многие из них также зависят от внешних условий. Так, отсутствие газоснабжения не позволяет часть строить систему отопления на основе газовых котлов. Системы, основанные на жидком топливе требует соблюдения строгих норм безопасности и специальной квалификации при монтаже и эксплуатации. Разумным выбором в таком случае станет приобретение электрокотлов для отопления частного дома. Современная промышленность выпускает массу модификаций таких устройств для любых эксплуатационных условий.
электрокотлы для частного дома

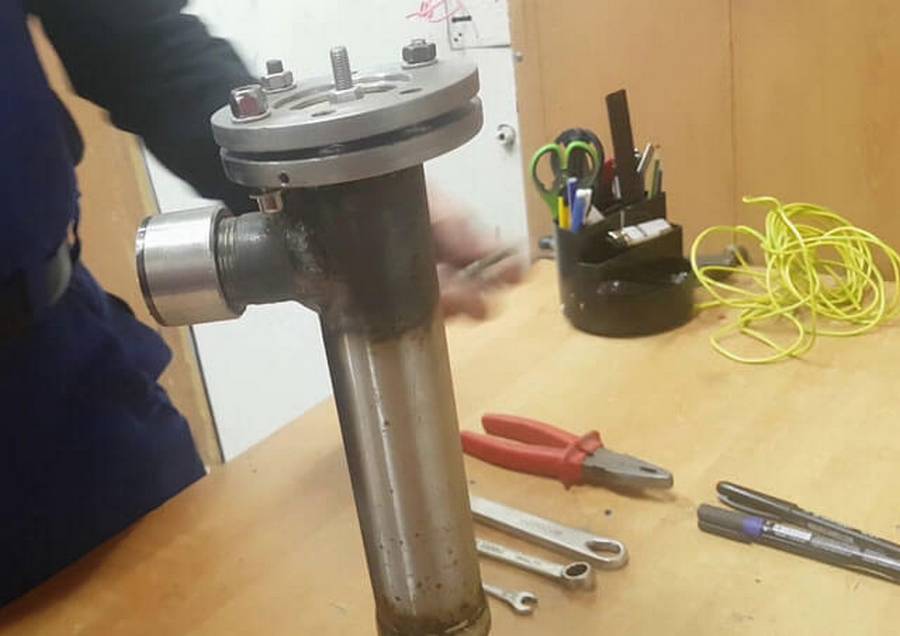

Инструкция по сборке самодельного электродного котла
В качестве корпуса для электрического котла отопления своими руками используем трубу с внутренним сечением около 50 мм и длиной в 40 см. Кроме того, понадобится цельный стержень диаметром 20 мм и длиной 30 см, а также два переходника с нарезанной внутренней резьбой. В торце стержня высверливаем глухое отверстие с резьбой под болт Ø10 мм.
Подготавливаем патрубки. 1 мы будем приваривать в торцевой части трубы, а другой — сбоку. Чтобы боковой патрубок идеально прилегал к трубе, его подрезают болгаркой, а затем дошлифовывают круглым напильником.
Прорезаем отверстия для патрубков. Если нет резака, то по окружности можно просверлить много мелких отверстий. До идеала работы доводят надфилем и круглым напильником. Отверстие для бокового патрубка необходимо расположить в 10-15 мм от края трубы.
На следующем этапе необходимо приварить патрубки к трубе. Чтобы их не повело, сначала делают точечную сварку в нескольких местах, а затем — накладывают сплошной шов.
Подготавливаем платформу для электрокотла. Для этого можно взять лист стеклотекстолита толщиной 2 см и вырезать кусок 120×120 мм с помощью ножовки по металлу. Затем в этой платформе необходимо просверлить одно отверстие по центру, и четыре — по периметру. Сечение отверстий должно составлять 10-12 мм.
Сквозь дырки по периметру будут пропущены крепления корпуса котла, а центральное отверстие предназначено для фиксации стального электрода.
Приступаем к фиксации корпуса для котла на платформу. Чтобы обеспечить надежное прилегание, на корпусе с 4 сторон можно приварить четыре гайки Ø12 мм. Сквозь них легко пройдут болты Ø10 мм.
Такие гайки нужно приваривать с небольшим отступом от платформы. Чтобы его обеспечить, необходимо накрутить на болты подходящие им по размеру гайки, продеть их в широкие гайки, и снизу еще раз зафиксировать более мелкими. Таким образом, будет легче выполнить сварочные работы.
На последнем этапе выполняем окончательную сборку котла. Для этого вырезаем резиновую прокладку сечением слегка больше внешнего диаметра котла. В ее центральной части выполняем отверстие и продеваем сквозь него электрод. Затем корпус устанавливаем на платформу и прикручиваем.
Как выбирать элементы обвязки
При выборе насоса нужно обратить внимание на тепловую нагрузку на контур
Здесь важно вычислить разницу между температурой воды на подачу и в обратке.. Формула следующая:. Формула следующая:
Формула следующая:
- Q=0,86хR/Dt,
- где Q — показатель производительности насоса (кубометры в час),
- R — мощность котла,
- Dt — температурная разница.
Например, при мощности котла 20 кВт и температурных показателях отопительной системы 80/60oС насос нужен со следующими эксплуатационными характеристиками:
0,86х20(80-60)=0,86 м3/ч.
Хорошо себя показывает насос, у которого ступенчатая регулировка мощности. Он сможет обеспечить такой уровень производительности, чтобы радиаторы по всему контуру равномерно прогревались.
Такой параметр, как напор теплоносителя, который измеряется в метрах водяного столба, можно не учитывать. В системе отопления не имеет никакого значения количество этажей в здании, этаж, на котором стоит циркуляционный насос. Минимальное значение насоса — 2 метра. Приборы с таким параметром хорошо справляются с движением теплоносителя в водяном контуре многоквартирного дома с высоким гидравлическим сопротивлением. Когда выполняется обвязка котла отопления, эти моменты нужно помнить.
На что обратить внимание при установке мембранного бачка:
Прежде всего, важно выбрать объём бачка. Он должен составлять 1/10 часть от объёма теплоносителя в водяном контуре. Есть простой способ это вычислить
Если в отопительной системе стоят алюминиевые или биметаллические радиаторы, то на 1 киловатт мощности котла идёт 15 литров теплоносителя. Бачок выдерживает температуру до +120 C. Рабочее давление устройства зачастую не превышает 1,5 бар. Иногда возникает необходимость его увеличить. Для этого накачивают воздух в бачок с помощью велосипедного насоса
Есть простой способ это вычислить. Если в отопительной системе стоят алюминиевые или биметаллические радиаторы, то на 1 киловатт мощности котла идёт 15 литров теплоносителя. Бачок выдерживает температуру до +120 C. Рабочее давление устройства зачастую не превышает 1,5 бар. Иногда возникает необходимость его увеличить. Для этого накачивают воздух в бачок с помощью велосипедного насоса.
Как выбирают элементы группы безопасности:
- У клапана верхняя граница допустимого давления 2,5 бар.
- Манометр нужно выбирать с давлением в 4 атмосферы.
Как располагать элементы обвязки:
- Циркуляционный насос ставят перед камерой сгорания (перед теплообменником), там, где более низкая температура.
- Клапан и манометр монтируют при выходе из теплообменника, в месте, где давление начинает повышаться.
- Расширительный бачок монтируют в любом участке контура, но не рядом с насосом (колебания давления приведут к износу бачка).
Модели электрокотлов
Принцип любого электрокотла – превращение электроэнергии в тепло. Электрические агрегаты не являются самыми экономически выгодными, но КПД их использования равен 95-99%, что достаточно хорошо для подобных узлов. Такие котлы подразделяются на три вида по типу теплоносителя. Поговорим о каждом из них более подробно.
Тэновый электрический котел
Электрические котлы отопления, снабженные ТЭНами, работают по принципу электрического чайника. Вода проходит через трубчатые нагревательные элементы – ТЭНы. Выступая в качестве теплоносителя, она проходит по всей системе отопления, циркулируя с помощью насоса.
Одним из преимуществ можно назвать его компактность, аккуратный внешний вид и возможность монтажа на стену. Процесс установки не вызовет особых затруднений, а эксплуатация комфортна и проста, благодаря датчикам терморегуляторам. Автоматика позволяет поддерживать нужный нагрев, ориентируясь на данные с датчиков, которые меряют температуру воздуха окружающей среды.
Теплоносителем может выступать не только вода, но и незамерзающая жидкость, благодаря которой не будет образовываться накипь на ТЭНах, которой не избежать, используя воду.
Внимание. Накипь, образованная на ТЭНах, ухудшает теплоотдачу и энергосберегающие свойства электрического котла отопления. Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость
Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности
Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость. Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности.
Электродный электрический котел
Принцип работы электродного электрического котла для отопления дома совершенно отличается от предыдущей модели. Нагрев жидкости происходит не нагревательным элементом. Электрод, установленный в корпусе, отдает жидкости электрический заряд, под действием которого молекулы расщепляются на отрицательно и положительно заряженные ионы. В теплоносителе происходит собственное сопротивление, что и обеспечивает интенсивный нагрев. Заливается в систему либо вода, либо специальный состав (подобие антифриза).
Данный вид электрического агрегата для отапливания дома совершенно безопасен, если произойдет утечка жидкости, он просто отключится. Электродный модели очень компактны (выглядит как небольшой цилиндр с патрубками), оборудованы датчиками замера температуры окружающего воздуха, управляются автоматикой.
Обслуживание данной модели сводится к замене электрода, так как они постепенно растворяются по мере работы, что ухудшает обогрев дома. Также нужно обязательно следить за исправной работой циркуляционного насоса, чтобы жидкость в системе не закипела. Правильная и эффективная работа электродного электрического котла для отопления частного дома возможна только с подготовленной водой – она должна иметь необходимое значение удельного сопротивления. Измерить их самостоятельно не всегда удобно и просто, как и подготовить воду. Поэтому, проще и надежнее будет купить специально предназначенную для работы в электродных котлах жидкость.
Электрический котел индукционный
Этот вид отопительного электрического агрегата для дома работает на основе индукционного нагрева жидкости ферромагнитными сплавами. Индуктивная катушка располагается в герметичном корпусе и не имеет контакта непосредственно с теплоносителем, который протекает по периметру устройства. Исходя из этого, в качестве энергоносителя для отопления дома может быть использована не только вода, но и антифризы. Данный электрический котел для отопления дома не оборудован нагревательным элементом или электродом, что улучшает его КПД. Также, отсутствие ТЭНов обеспечивает полную безопасность при эксплуатации. Этот вариант котла для обогрева дома не подвержен образованию накипи, практически не ломается и не течет.
Минусом индукционных моделей является лишь их более высокая стоимость и большие габариты. Но со временем проблема размера устраняется — на смену старым, приходят усовершенствованные модели.
Кроме данной классификации, электрические котлы для отопления частного дома разделяют на:
- одноконтурные (предназначены только для отопления всего дома);
- двухконтурные (обеспечивают не только отопление во всем доме, но и нагрев воды).
Также нужно выделить:
- настенные котлы;
- напольные котлы (производятся модели большой мощности).
Плюсы электроотопления
Большим достоинством электрокотлов является размер агрегатов, функционирующих на электроэнергии. Все модели электрического оборудования имеют небольшие размеры. В том случае, если нужно обогреть небольшую площадь, стоит выбрать электроприбор для настенной установки: он отличается эргономичностью и без труда впишется в обстановку среди иных электрических агрегатов и предметов мебели.
Схема подключения котла к отопительной системе
Еще один плюс в сравнении с другими источниками тепла – это абсолютная безотходность, прежде всего, продуктов, образующихся в результате сгорания топлива, так как отсутствует необходимость их утилизации.
Это наиболее чистая разновидность отопительных приборов из всех, что существуют. Отсутствие отходов исключает засорение природной среды. Конечно, большая часть электростанций, которые поставляют электричество, функционируют благодаря топливному сжиганию, а это отнюдь не улучшает экологическую обстановку. Но вредные выбросы поступают в окружающую среду не в вашем жилище.
В электрокотлах отсутствует открытый огонь, за счет этого повышается их пожаробезопасность. Но определённые меры для этого все же нужны, так как прибор является тепловым источником. Но в сравнении с теми мерами, что требуются при монтаже агрегатов, функционирующих по принципу сгорания топлива, они несущественны.
Котлы, работающие на электричестве, просты в установке. Принцип монтажа столь простой, что с этой задачей способен справиться даже человек без опыта и соответствующих навыков.
Наиболее легкой установкой отличаются агрегаты, в конструкцию которых входит расширительная емкость, электрические контролирующие и предохраняющие устройства, защищенные корпусом. Чтобы установить такой прибор, достаточно подвести сеть питания, разместить сам прибор и включить обогрев.

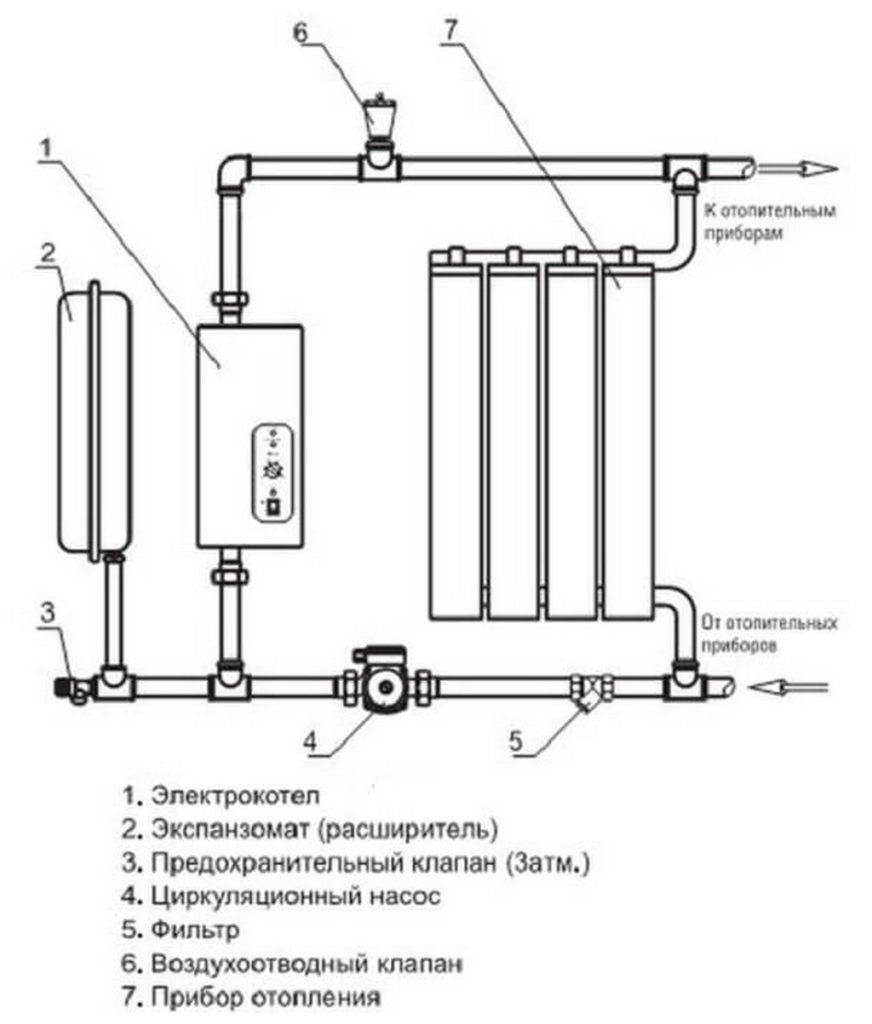

Схема подключения и обвязки электрокотла
Котлам, функционирующим на электроэнергии, не нужно топливо, что означает отсутствие необходимости создания запасов топлива и засорения жилища углем, емкостями с топливом, имеющим жидкую консистенцию, дровами. Достаточно подключить котел с помощью медного шнура к линии электросети.
Простота обслуживания — еще одно существенное достоинство. С таким котлом отсутствуют хлопоты по контролю за его работой и за количеством топлива в нем. Нужно только включить прибор. При использовании агрегата, работающего на твердом топливе, нужно хотя бы два раза в день закладывать в него топливо и проводить очищение от продуктов, образующихся в процессе сгорания. Здесь же вам не нужно думать об обогреве и работе устройства, пока подается электроэнергия.
На заметку! Подобный отопительный агрегат можно спроектировать своими силами. Устройство электрообогревателей довольно примитивное, поэтому и воссоздать его нетрудно.
Устройство и технические характеристики электродного котла
Устройство электродного котла может показаться на первый взгляд весьма сложным. Но на самом деле конструкция довольно проста. Внешне ионный котел выглядит как цельная стальная труба, покрытая полиамидным электроизоляционным слоем. Корпус должен быть полностью герметичен во избежание опасных прорывов, поражения током и утечек электроэнергии. Именно по этой причине сделать электродный котел своими руками – весьма опасное мероприятие.
Также электродный котел состоит из следующих деталей:
- выполненный из специальных сплавов электрод, который удерживается защищенными гайками из полиамида. Стоит отметить, что в трехфазных ионных котлах используется сразу три рабочих электрода;
- клеммы питания;
- клеммы заземления;
- вводящие и выводящие патрубки теплоносителя;
- изоляционные резиновые прокладки.
Классическая форма электродных котлов – цилиндрическая. Средние размеры бытового ионного котла обычно колеблются в следующих пределах:
- диаметр изделия – до 30-35 см;
- длина – около 60 см;
- вес – 10-12 кг;
- мощность от 2 до 50 кВт.
Как правило, для отопления небольших домов до 100 м². используются однофазные модели мощностью около 6 кВт. Для промышленных помещений большой площади обычно применяют 3-фазные электродные котлы. Вариант мощностью 50 кВт может обеспечить теплом помещение до 1600 м². Эти цифры приблизительные, поскольку при выборе мощности котла стоит опираться на необходимую температуру помещения, степень его теплопотерь, а также на предпочтительный тип радиаторов и других элементов отопления.
Чтобы повысить эффективность системы отопления ионного типа, необходимо использовать управляющую автоматику, которая включает в себя следующие элементы:
- блок пускателя;
- контроллер управления;
- защита от скачков напряжения.
По желанию в помещение могут быть установлены GSM-модули для удаленного включения или отключения котла.
Неотъемлемым элементом систем отопления ионного типа является теплоноситель – специальная жидкость, используемая для осуществления теплообмена. Она в обязательном порядке должна соответствовать требованиям, указанным в технической документации электрокотла. В качестве теплоносителя используют соленую воду либо антифриз специальной марки. Применение дистиллированной воды не даст никакого эффекта – она не содержит никаких солей и поэтому между электродами не возникнет среда для создания электрической цепи.
Специальный антифриз – незамерзающая жидкость, в составе которой числятся: вода, пропилен – или этиленгликоль, специальные добавки, имеет следующие особенности:
- не опасен для человека;
- такой теплоноситель уменьшает возможность возникновения протечек, поскольку не оказывает негативного влияния на пластик, резину, металлопластик и другие материалы;
- предотвращает появления накипи в электрокотле и радиаторах.
Как подключить электрический котел к системе отопления
Как подключить электрический котел? Прежде чем начать подключение электрокотла к системе отопления, нужно выбрать одну из схем обвязки. Существуют следующие варианты:
- монтажкотла с обвязкой электронасоса и расширительной емкости;
- установка электрокотла в совокупности с работойс твердотопливной печьюили газовым котлом;
- обвязка с аккумуляторной емкостью горячей воды или внешним электрическим водонагревателем;
- подсоединение электрокотла к отопительным сетям и ГВС;
- подключение к бойлеру.
Схема подключения электрического котла к системе отопления
Как правило, в комплекте с современными электрическими котлами прилагаются необходимые детали. Группа безопасности котла защищает устройство от скачков давления и выполняет сброс воздуха по мере нарастания высоких температур.
В первую очередь, на прямой участок трубы устанавливается группа безопасности.Затем монтируется шаровой кран,который отсекает подачу теплоносителя. На обратный трубопровод крепится циркуляционный насос грязевой фильтр.
Если потребуется подключить котел к открытой системе отопления с естественной циркуляцией, то отопительные трубы нужно будет расположить с уклоном 3 мм на 1 пм.
Схемы электрокотлов для подготовки ГВС:
- двухконтурный котел с двумя элементами подогрева, встроенными в него;
- одноконтурный котел с внешним водонагревателем или бойлером.

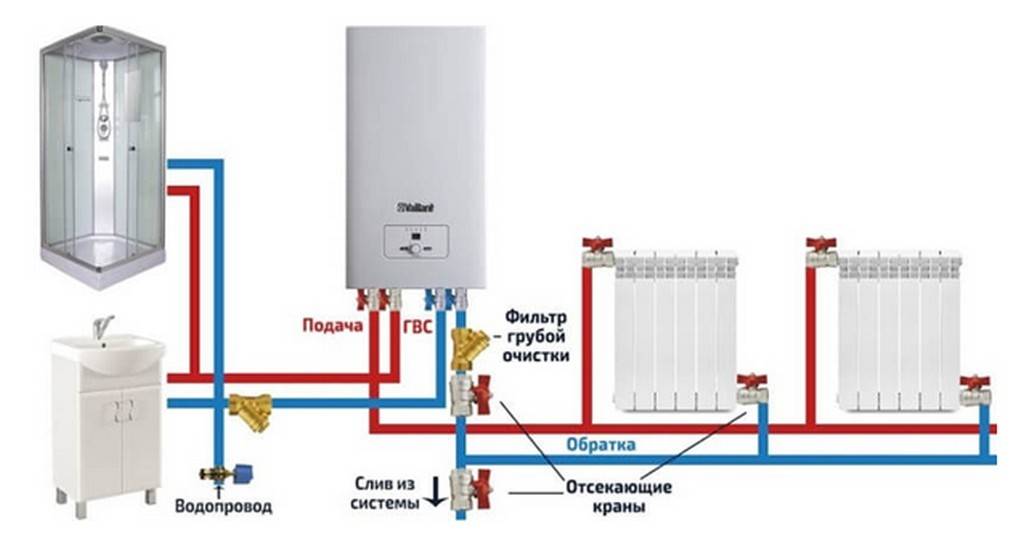

Двухконтурный котел подключается к системе отопления стандартно.Сложности не возникнуть, если следовать схеме ниже. Основной момент — правильно установить запорные вентили.
Подключение одноконтурного котла
Подключение одноконтурного котла с внешним водонагревателем или бойлером осуществляется с использованием так называемых трехходовых клапанов, выполненных по отсекающему типу. В аккумуляторном отсеке находится термостат, который подает сигнал после того, как клапан осуществляет движение воды для обогрева системы отопления.
Подводим электропроводку
Так как электрический водонагреватель имеет большую мощность, необходимо подключать его не от розетки, а напрямую от электросети. Для этого из распределительной коробки в комнате необходимо вывести отдельную линию, идущую к месту подключения котла.
Лучше использовать прокладку кабеля cкрытым способом, т. к. в этом случае линия будет защищена от механических повреждений и при этом внешний вид помещения не испортится.
Следует отметить, что для питания котла необходимо использовать кабель большого сечения, который сможет выдержать достаточно высокие токовые нагрузки. О том, как правильно осуществить расчет сечения кабеля, мы говорили в соответствующей статье, с которой настоятельно Вам рекомендуем ознакомиться.
Так обращаем Ваше внимание на то, что небольшие по мощности водонагреватели (до 7 кВт) можно подсоединять к однофазной сети, которая часто встречается в хрущевках и квартирах старого образца. Ну и последний нюанс на данном этапе, о котором Вы должны знать – электрические котлы до 3,5 кВт могут работать от розетки, а не от отдельной линии из распредкоробки. Маломощные котлы идеально подходят для подключения в квартире, ведь в этом случае электропроводка, как правило, однофазная и делать новую разводку кабеля не всегда является целесообразным решением
Маломощные котлы идеально подходят для подключения в квартире, ведь в этом случае электропроводка, как правило, однофазная и делать новую разводку кабеля не всегда является целесообразным решением
Ну и последний нюанс на данном этапе, о котором Вы должны знать – электрические котлы до 3,5 кВт могут работать от розетки, а не от отдельной линии из распредкоробки. Маломощные котлы идеально подходят для подключения в квартире, ведь в этом случае электропроводка, как правило, однофазная и делать новую разводку кабеля не всегда является целесообразным решением.
Заключительный этап: ревизия подключения
После того, как все этапы подключения газового котла пройдены, нельзя торопиться с его запуском. Необходимо проверить правильность выполнения всех этапов монтажных работ. Эксплуатацию газового агрегата можно начинать только после того, как будет стопроцентная уверенность в том, что всё сделано безукоризненно.
Обязательно делают ревизию подключения водяного контура и выявляют возможные протечки. Ничего сложного в этом нет, так как утечка воды проявляется сразу. А вот недочёты, связанные с газопроводом, просто так не увидишь. Поступают следующим образом: газовую трубу обильно смачивают мыльным раствором и следят за появлением воздушных пузырьков. Если всё в порядке, пузырьков не будет.
Первый пробный запуск газового агрегата рекомендуются производить под контролем специалистов из газоснабжающей организации. Чтобы делать это самостоятельно, нужно иметь специальное разрешение. Однако только профессионалы могут точно определить, правильно или нет подключен газовый котёл. Специалисты проконсультируют, как подключить отопление к газовому котлу и помогут избежать возможных ошибок. Пренебрегать их советами не стоит, так как речь идёт о здоровье и жизни людей.
Стандартные ошибки – обходим грабли стороной
Главной ошибкой большинства домовладельцев является неправильный расчет мощности котла для квадратуры дома. Средним значением для частного дома принято считать потребление 1 кВт на 8–10 м2. Такую систему подсчета нужно использовать для небольших домов.
Если установка монтируется в квартире, то настенного котла будет хватать для обогрева площади до 200 м2, тогда как в доме частного типа с такой же площадью его уже не хватит для полноценного отопления. Происходит это потому, что большинство стен квартиры закрыты от воздействия внешней среды и получают тепло от прилегающих квартир. Советуем вам прочесть отдельную статью, посвященную расчету отопления.
При монтаже котла отопления очень важно правильно рассчитать толщину труб контура системы, а также среднее давление жидкости внутри труб. Неправильный расчет может привести к разрыву труб и выходу из строя всей системы. Сегодня большинство домовладельцев используют для обогрева пластиковые трубы – этот материал относительно недорогой, долговечный и удобный в монтаже
В процессе соединения труб применяется спайка отдельных элементов
Сегодня большинство домовладельцев используют для обогрева пластиковые трубы – этот материал относительно недорогой, долговечный и удобный в монтаже. В процессе соединения труб применяется спайка отдельных элементов.
В металлопластиковых трубах для соединения применяются различные фитинги, которые под воздействием большой температуры могут пропускать воду. На всех трубных соединениях на входе и выходе из котла нужно установить краны, которые в случае необходимости можно будет перекрыть.
При расчете вашей системы отопления нужно брать во внимание квадратуру всех комнат и для каждой делать отдельный расчет необходимого количества теплоносителей. После выполнения всех работ необходимо произвести проверку вашей системы отопления. Рекомендуется это делать несколько дней подряд, чтобы убедиться в её практичности
Тогда у вас точно не возникнет проблем при запуске и эксплуатации отопления в зимний период
Рекомендуется это делать несколько дней подряд, чтобы убедиться в её практичности. Тогда у вас точно не возникнет проблем при запуске и эксплуатации отопления в зимний период.
