Схема энергосберегающей лампы на 220В разной мощности: устройство и особенности

Скачать справочные данные на транзисторы для люминесцентных ламп

• mje13001 / Даташит на транзистор mje13001, pdf, 88.67 kB, скачан: 6513 раз./

• MJE13002 (УКТ9145Б),MJE13003 (УКТ9145Б)_40W / Даташит на транзисторы, pdf, 187.82 kB, скачан: 8978 раз./

• MJE13004 MJE13005_75W / Даташит на транзисторы NPN, pdf, 184.15 kB, скачан: 3785 раз./

• mje13005_on_75W / Даташит на транзисторы к энергосберегающим лампам., pdf, 135.38 kB, скачан: 3735 раз./

• mje13006 mje13007_80W / Даташит на транзисторы к энергосберегающим лампам., pdf, 192.8 kB, скачан: 3360 раз./

• MJE13007-On_80W / Даташит на NPN транзисторы к энергосберегающим лампам., pdf, 127.07 kB, скачан: 9962 раз./

• mje13008 mje13009_100W / Даташит на NPN транзисторы к энергосберегающим лампам. Собраны несколько даташитов разных производителей в один файл., pdf, 1.07 MB, скачан: 4421 раз./

Нужно ли менять схему

Схема энергосберегающих ламп не нуждается в улучшении или доработке. Изменения касаются ремонта неисправностей.

Если устройство не включается, можно попробовать самостоятельно восстановить его. Цоколь лампы разбирается и извлекается схема. Вначале устраняются видимые неполадки, потом следует проверка тестером.

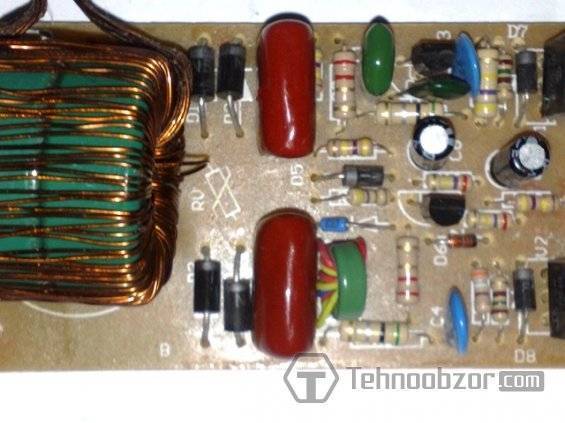

Визуальный осмотр платы управления

Частая причина поломки — выгорание предохранителя. Ее видно невооруженным глазом. На схеме будет присутствовать потемневший элемент с признаками прожога. Производят выпаивание компонента и замену.

Отдельно рассматриваются нити накала колбы. Для проверки нужно выпаять по одному выводу с каждого края и замерить сопротивление тестером. Показатели должны быть одинаковыми. Если нить перегорела, нужно на параллельную спираль припаять резистор с подходящим сопротивлением. После этого лампа должна работать.

Транзисторы, конденсаторы, диоды и другие элементы на схеме проверяются мультиметром. Серьезные перегрузки системы могут привести к короткому замыканию в некоторых узлах. Нужно выявить такой узел и перепаять деталь.

Проверка светодиода или прозвонка мультиметром. Информация на дисплее – О – диод исправен, ток идет; OL – диод исправен, ток не идет.

Предохранитель

Найти предохранитель несложно. Данный компонент конструкции объединяет цоколь и плату. Предохранитель сверху обработан изолятором и состыкован с резистором.

Чтобы проверить работоспособность предохранителя, понадобится мультиметр. Один из контактных щупов размещаем на участке с предохранителем, а другой подводим к плате. Измеряем сопротивление. Если все в порядке, этот показатель будет приблизительно 10 Ом. В случае перегоревшей лампы мультиметр определит единицу.

Если причина поломки в предохранителе, его нужно демонтировать. «Откусывать» предохранитель нужно поближе к резисторному корпусу. Такой подход даст возможность беспроблемной пайки нового элемента.

Колба

Перед проверкой платы следует посмотреть на состояние электродов в колбе. Перегоревшую нить следует заменить. При отсутствии такой же нити допускается применение резистора с тем же уровнем сопротивления. Резистор припаиваем параллельно со сгоревшей спиралью. Также проверяем работоспособность всех полупроводников, имеющихся на плате.

Транзисторы и резисторы

Для проверки состояния транзисторов вначале изымаем их из схемы. Сделать это нужно обязательно, так как p-n-переходы зашунтированы в трансформаторной обмотке. При обнаружении поломки допускается замена транзистора на такой же, с такими же параметрами. Причем размеры корпуса транзистора могут быть и другими, но рабочие характеристики должны быть идентичными.

Сопротивление резисторов проверяем тем же способом – с помощью мультиметра. Показатели номинального сопротивления обычно указаны на корпусе устройства. При наличии другой (исправной) лампочки сравниваем работу всех элементов, поочередно их прозвонив.

Конденсаторы

Порядок действий для проверки конденсатора такой же, как и в случае с ранее названными компонентами. При наличии неисправности необходима замена данного элемента.

Неисправный конденсатор легко узнать по его деформированности. Обычно наблюдается вздутие, заметны потеки. Поломка конденсатора – самая частая причина выхода из строя недорогих ламп китайского производства.

На основании произведенных измерений делаем ряд выводов:

При обрыве нити накала пускорегулирующий аппарат, вероятнее всего, исправен.
В случае перегорания нити ее можно восстановить.
Если с колбой лампы все в порядке, речь идет о неисправности балласта.

Обзор цен

Каждый вид, модель ЭСЛ стоит по-разному. Некоторые примеры:

ASD Е27 11Вт 3000К. Цоколь диаметром 27 мм, температура 3000К, почти как лампочка накаливания. Форма грушевидная ибо обычной лампочки. Работает до 30000 часов. Мощность – 100 Вт. Цена 50 рублей.
Gauss Е27 15Вт 4100К. Форма стандартная. Оттенок белый, дневной. Соответствует 120Вт лампы накаливания. Цена 150 рублей.
Xiaomi Е27 9Вт 6500К. Холодный белый оттенок. Наработанные часы – 96360. Доступно управление со смартфона. Цена 1400 рублей.
Экономка Е27 20Вт 4000К. Форма спираль. Оттенок света белый, дневной. Цена 114 рублей.
Camelion Е27 26Вт. Форма спираль. Время работы 5000 часов. Цена 400 рублей.
Светозар Е27 15Вт 2700К. Срок службы 8000 часов. Цена 100 рублей.

Основные параметры

Все энергосберегающие лампы характеризуются целым рядом важных параметров, которые представлены:

цветностью или показателями температуры свечения;
мощностью или расходом электроэнергии в процессе эксплуатации;
световым потоком или уровнем освещенности, который обеспечивает источник света;
цокольной частью или способом вкручивания лампы в патрон.

Энергосберегающие осветительные приборы, предназначенные для бытового использования, выпускаются в трёх основных вариантах:

лампы, обеспечивающие теплое, желтоватое свечение, с маркировкой 2700 К;
лампы, обеспечивающие холодное, голубоватое свечение, с маркировкой 4200 К;
лампы, обеспечивающие белое, дневное свечение, с маркировкой 6400 К.

Стандартные показатели соотношения уровня мощности и типа светового потока указываются в маркировке. Первая цифра маркировки является обозначением цветовой передачи, а последние две цифры – цветовая температура осветительного энергосберегающего прибора:

лампы с тепло-белым свечением – 827=2700K, 830=3000K и 930=3000K;
лампы с нейтрально-белым свечением – 840=4000K и 940=4000K;
лампы с белым дневным светом – 860=6000K, 950=5000K и 965=6500K.

Как показывает практика, при равных показателях мощности, средний срок эксплуатации энергосберегающих осветительных приборов примерно в восемь раз превышает срок службы традиционной лампы накаливания.

Увеличение мощности электронного трансформатора ЭТ

Электронный трансформатор является сетевым импульсным блоком питания с весьма хорошими показателями. Такие блоки питания лишены защиты от КЗ на выходе, но эту недоработку можно исправить. Сегодня решил представить весь процесс увеличения мощности электронных трансформаторов для галогенных ламп. Китайский ЭТ с мощностью 150 ватт, мы превратим в мощный ИБП, который может быть использован практически для любых целей. Вторичная обмотка импульсного трансформатора, в моем случае содержит всего один виток. Обмотка намотана 10-ю жилами провода 0,5мм. Блок питания умощнен до 300 ватт, следовательно, его можно использовать для питания мощных усилителей НЧ, таких как Холтон, Ланзар, Маршалл Лич и т.п. При желании, можно на основе такого ИБП собрать мощный лабораторный блок питания. Мы знаем, что многие ИБП такого типа не включаются без нагрузки, такой недостаток имеют электронные трансформаторы Tashibra с мощностью 105 ватт.

Наша схема не имеет такого недостатка, схема заводится без нагрузки и может работать с маломощными нагрузками (светодиоды и т.п.). Для умощнения нужно сделать несколько переделок. Нужно перемотать импульсный трансформатор, подобрать конденсаторы полумоста, заменить диоды в выпрямителе и использовать более мощные ключи. В моем случае использованы диоды на полтора ампера, которые я не заменил, но обязательно замените на любые диоды с обратным напряжением не менее 400 Вольт и с током 2 Ампер и более.Для начала давайте переделаем импульсный трансформатор. На плате можно увидеть кольцевой трансформатор с двумя обмотками, обе обмотки нужно снять. Затем берем еще одно аналогичное кольцо (снял с такого же блока) и склеиваем их. Сетевая обмотка состоит из 90 витков, витки растянуты по всему кольцу.Диаметр провода, которым намотана обмотка 0,5…0,7мм. Далее уже мотаем вторичную обмотку. Один виток дает полтора вольта, к примеру — для получения 12 Вольт выходного напряжения, обмотка должна содержать 8 витков (но бывают и другие значения).Далее заменяем конденсаторы полумоста. В стандартной схеме использованы конденсаторы 0,22мкФ 630 Вольт, которые были заменены на 0,5мкФ 400 Вольт. Силовые ключи использованы серии MJE13007, которые были заменены на более мощные — MJE13009.На этом переделка почти завершена и можно уже подключить в сеть 220 Вольт. После проверки работоспособности схемы идем дальше. Дополняем ИБП фильтром помех сетевого напряжения. Фильтр содержит из дросселей и сглаживающего конденсатора. Электролитический конденсатор подбирается с расчетом 1мкФ на 1 Вольт, для наших 300 Ватт подбираем конденсатор с емкостью 300мкФ с минимальным напряжением 400 Вольт. Дальше приступаем к дросселям. Дроссель у меня использован готовый, был выпаян с другого ИБП. Дроссель имеет две отдельные обмотки по 30 витков провода 0,4мм.На входе питания можно поставить предохранитель, но в моем случае он уже был на плате. Предохранитель подбирают на 1,25 — 1,5Ампер. Вот теперь все готово, уже можно дополнить схему выпрямителем на выходе и сглаживающими фильтрами. Если планируете собрать на основе такого ИБП зарядное устройство для автомобильного аккумулятора, то на выходе хватит и одного мощного диода шоттки. К числу таких диодов относится мощный импульсный диод серии STPR40, который достаточно часто применяется в компьютерных блоках питания. Ток указанного диода 20Ампер, но для 300 ваттного блока питания и 20 Ампер маловато. Не беда! Дело в том, что указанный диод содержит в себе два аналогичных диода на 20 Ампер, нужно всего лишь подключить два крайних вывода корпуса друг к другу. Теперь у нас есть полноценный диод на 40 Ампер. Диод нужно будет установить на достаточно большой теплоотвод, поскольку последний будет перегреваться достаточно сильно, возможно понадобится небольшой кулер.

Профилактика

Поломки энергосберегающих ламп на 220 V возникают вследствие таких причин:

Короткое замыкание. Источник проблемы кроется или в заводском браке, или в недостаточном отводе тепла. Перегревание лампочки или схемы балласта возникает при нарушении изоляционного слоя, что ведет к короткому замыканию. Избежать такого развития событий позволяет надежная вентиляция и улучшение оттока тепла.
Пробой пускорегулирующего устройства. Проблема обычно в заводском браке, когда производитель стремится произвести максимально дешевое изделие. Также к пробоям приводят значительные перепады сетевого напряжения. Если проблема в перепадах, рекомендуется поставить на вводе в помещение стабилизатор.
Перегоревшая нить накаливания. Предотвратить ее перегорание невозможно. В случае возникновения подобной проблемы не остается ничего другого, кроме замены или ремонта лампочки.

Как сделать блок питания из энергосберегающей лампы

Может показаться, что это дело так называемых радиолюбителей, опытных мастеров работы со схемами, электроприборами.

Но на деле оказывается, что заниматься «оживлением» старой техники может практически любой человек, сталкивающийся в быту с электрическими устройствами. Достаточно работать по плану и иметь схему устройства перед глазами. Мы подготовили наглядную электросхему и поэтапный план работы над блоком из ЭСЛ.

Разбираем лампу

Будьте осторожны, когда разбираете ЭСЛ. Повредив целостность колбы, можно выпустить вредные пары ртути, которые быстро распространяются вокруг. Рекомендуем аккуратно, не спеша поддевать маленькой отверткой в месте шва.

Когда вам открылась схема, соединенная с колбой четырьмя выводами питания, отрежьте их и внимательно рассмотрите состояние элементов. Внешне можно понять, что они вышли из строя, по подгоревшим местам, вздутиям; могут отпаяться концы соединений. После внешнего осмотра необходимо прозвонить электрическую цепь. По опыту радиолюбителей в ЭСЛ часто портятся конденсаторы и резисторы.

Запасные элементы берутся из схем других энергосберегающих ламп, отложенных вами для будущего блока питания. После того, как из нескольких схем соберете одну, можно двигаться дальше.

Вам нужно решить, блок питания какой мощности вы хотели бы собрать. Если мощность блока равна мощности энергосберегающей лампочки, то больших изменений не потребуется; если же захотите увеличить мощность блока питания, то нужно добавить вторичную обмотку, выложенную медным проводником.

Подготовительные работы

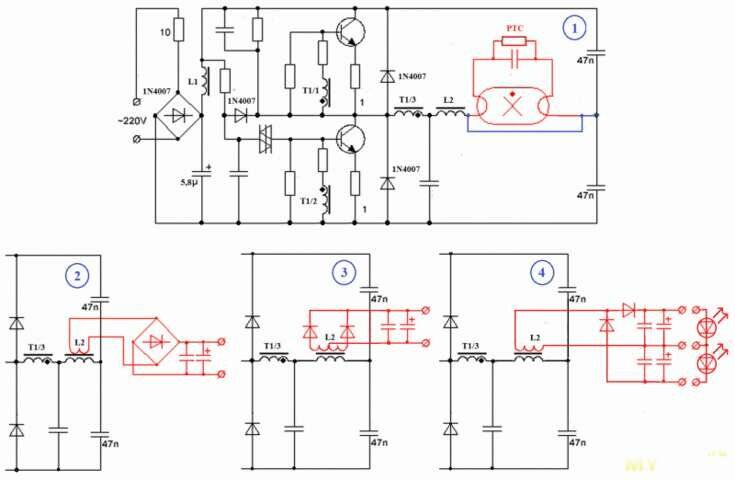

Итак, мы уже удалили контакты, идущие до колбы. Красным на схеме изображен удаленный нами узел ЭСЛ. На оставшиеся концы в схеме садим перемычку. Для повышения выдаваемой мощности нужно добавить к дросселю (на схеме L5) дополнительную (вторичную) обмотку. Появится резерв мощности блока питания за счет нее.

Помимо этого, добавляем новые детали в схему:

конденсаторы (на схеме C9, С10)
мост диодный (VD14-VD17)

Нужное количество витков для вторичной обмотки определяется в несколько этапов:

Укладывается временная обмотка около десяти витков и соединяется с нагрузочным сопротивлением, имеющим характеристики в пределах 30-ти ватт и более, и собственно самим сопротивлением от 5 до 6 Ом;
После подключения питания измеряется напряжение на нагрузочном сопротивлении;
Полученные цифры напряжения делятся на число витков – так узнается, какое напряжение приходит на один виток;
Расчет нужного количества витков для питания постоянной обмотки и подбор диаметра проводника для вторичной обмотки.

Диаметр вторичной обмотки советуем выбрать 0,5 мм.

Количество нужных витков:

X = U_вых(достигаемое напряжение БП) /U_вит(напряжение одного витка)

Кардинальные преобразования

Однако надёжней сделать импульсный блок питания с нуля, поискав трансформатор с нужными характеристиками в старой электронике. Заводские трансформаторы будут гораздо долговечней самоделки. И не нужно к тому же высчитывать количество витков по формуле, достаточно присоединить паяльником концы обмотки трансформатора к схеме.

Если вы хотите сильно увеличить мощность блока питания, в несколько раз, то нужно выпаять старый дроссель и присоединить новый (на схеме ниже обозначен как TV2). Подсоединяем к блоку два диода, составляющих выходной выпрямитель (на схеме VD14, VD15), заменяем диоды на входном выпрямителе с большей мощностью (на схеме RO) и ставим конденсатор с большей емкостью (на схеме CO). Подбирать конденсатор необходимо в пропорциях 1 Ватт выходной мощности = 1 микрофарад. На схеме изображено сто микрофарад на сто ватт.

Опробовать блок питания можно на лампочке аналогичной мощности. Главное следить за тем, чтобы температура трансформатора нашего блока не превышала 60ºС, а транзисторов 80ºС. Измеряется температура ртутными либо спиртовыми термометрами. Также есть так называемые заводские термопары и термосопротивления. Опытный радиолюбитель всегда имеет такие приспособления под рукой.

Советуем посмотреть видео-инструкцию:

Используем драйвер энергосберегающей лампы

Более надежна схема, когда используется драйвер из энергосберегающей лампы с минимальными переделками. В качестве примера на рисунке показана переделка энергосберегающей лампы мощностью 20Вт для питания мощного светодиода с током потребления 0.9А.

Переделка светодиодной лампы для питания светодиодов

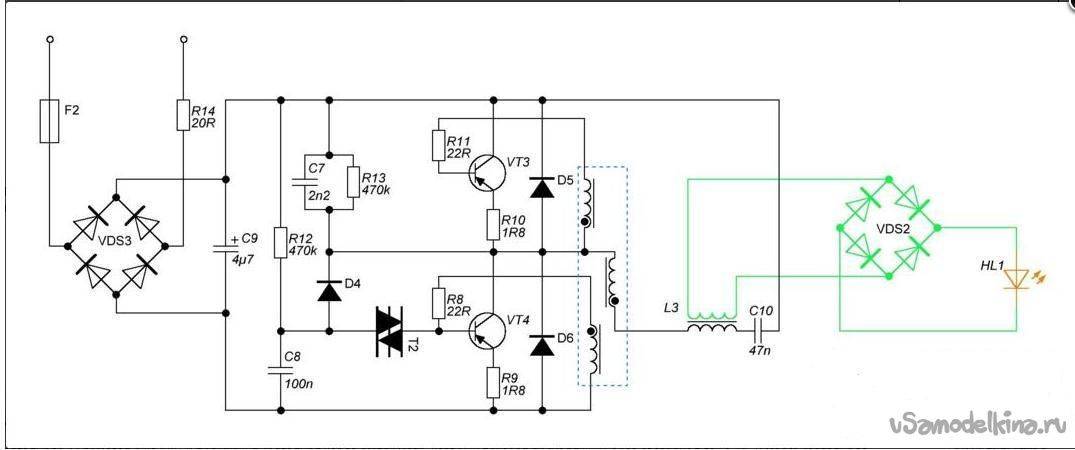

Переделка электронного балласта для светодиодных ламп в данном примере минимальна. Большая часть элементов в схеме оставлена от драйвера старой лампы. Изменениям подвергся дроссель L3 и добавлен выпрямительный мост. В старой схеме между правым выводом конденсатора С10 и катодом диода D5 была включена люминесцентная лампа.

Теперь конденсатор и диод соединены напрямую, а дроссель используется в качестве трансформатора.

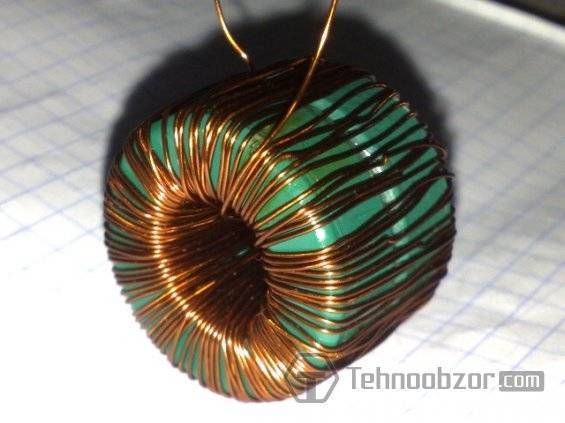

Переделка дросселя заключается в намотке вторичной обмотки, с которой и будет сниматься напряжение для питания светодиода.

Не разбирая дроссель, на него нужно намотать 20 витков эмалированного провода диаметром 0.4мм. При включении напряжение холостого хода вновь выполненной обмотки должно составлять около 9.5–9.7В. После подключения моста и светодиода, амперметр, включенный в разрыв питания LED элемента, должен показывать около 830–850мА. Большее или меньшее значение требует коррекции количества витков трансформатора.

Диоды 1N4007 или аналогичные, можно использовать от другой неисправной лампы. Диоды в экономках используются с большим запасом по току и напряжению, поэтому выходят из строя крайне редко.

Характеристики ламп

Основными характеристиками всех выпускаемых энергосберегающих приборов являются:

Цветовая температура

При использовании устройств с нитью накаливания получить разную цветовую температуру проблематично. С появлением энергосберегающих устройств стало возможно применять лампы белого света с различным оттенком цвета. По цветовой температуре светильники бывают:

6500К — холодный белый свет, который хорошо подходит для уличного освещения;
4200К — нейтральный белый, средний между холодным и теплым светом. Подходит для использования в жилых, промышленных, медицинских и других помещениях.
2700К — теплый белый свет, создает уют в доме и используется для освещения жилых помещений.

Цветовая температураДополнительная информация! Выбор цветовой температуры индивидуален и зависит от предпочтений человека и целей, для которых будет использовано освещение.

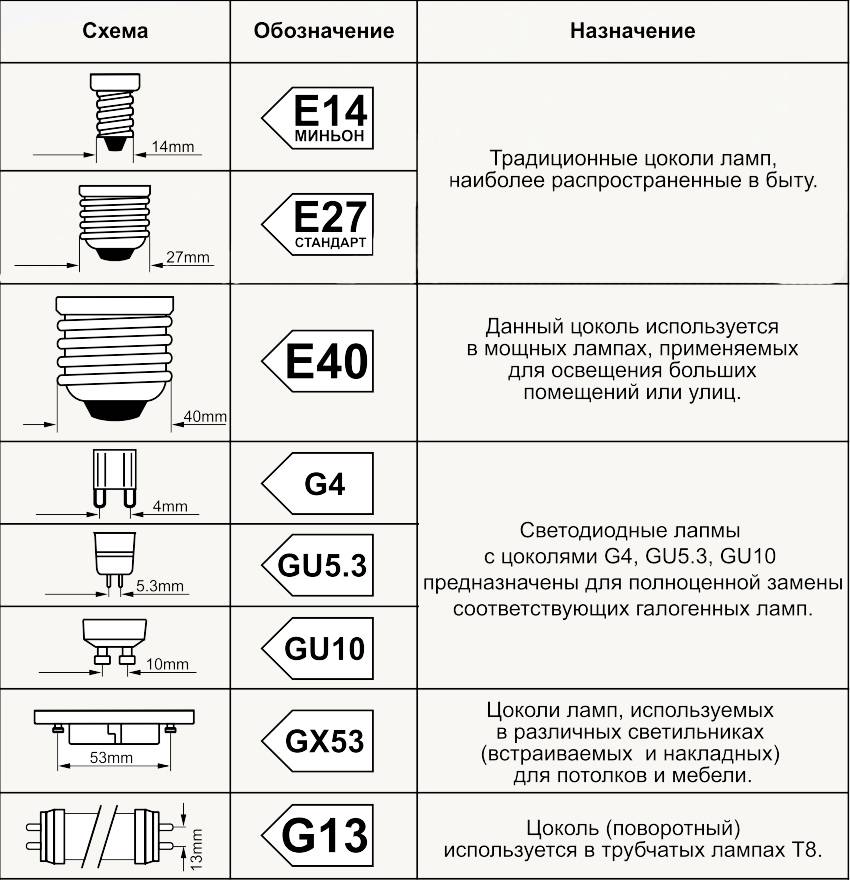

Тип цоколя

Тип цоколя стандартизирован и существует в двух исполнениях:

резьбовое: обозначение данного цоколя начинается с буквы Е и заканчивается числом, который обозначает диаметр цоколя (Е14, Е27).
штырьковое: маркировка начинается с буквы G, а цифры означают расстояние между контактами.

Типы цоколяДополнительная информация! Для покупки осветительного прибора с правильным цоколем, лучше взять с собой в магазин вышедшую из строя или заглянуть в паспорт светильника.

Вам это будет интересно Особенности лампы с датчиком движения

Срок службы

Энергосберегающие приборы являются надежными и долговечными устройствами. Срок их службы достаточно большой и обычно составляет от нескольких тысяч до десятков тысяч часов работы.

Обратите внимание! Важно понимать, что на срок службы существенно влияет количество циклов включения/отключения. Чем их больше — тем меньше будет служить энергосберегающая лампа

Световой поток и светоотдача

Световой поток — это физическая величина, показывающая количество отдаваемой световой энергии в единицу времени. В международной системе единиц (СИ) Он измеряется в люменах (лм или lm).

Светоотдача ламп показывает соотношение светового потока к мощности прибора (лм/Вт). Старые и неэффективные устройства накаливания имеют низкую светоотдачу (10-20 лм/Вт), более совершенные энергосберегающие устройства имеют высокий коэффициент полезного действия, а соответственно и светоотдачу (около 50-100 лм/Вт).

Светоотдача ламп

Важно! Светоотдача может меняться со временем при длительной эксплуатации. Такое изменение является нормальным и связано с износом светодиодов или ухудшением свойств люминесцентного прибора

Мощность

Важной характеристикой всех электрических приборов является мощность. Лампы освещения тоже не являются исключением

При использовании ламп накаливания существенно увеличивается количество потребляемой электрической энергии. Чтобы этого избежать потребители постепенно переходят на энергосберегающие приборы, потому что они энергоэффективные и имеют минимальную мощность лампы при большом световом потоке.

Таблица сравнения ламп, показывающая соответствие мощности накаливания и энергосберегающих:

Мощность, Вт	Световой поток, лм
Накаливания	Светодиодные	Люминесцентные
25	3	6	255
40	5	11	430
60	9	15	720
75	11	19	955
100	14	18	1350
150	19	45	1850
200	27	70	2650

Таблица сравнения ламп накаливания

Обратите внимание! На упаковке светодиодных и энергосберегающих устройств производители часто указывают эквивалент (например 11 ватт энергосберегающая лампа равна 40 ваттной накаливания), который соответствует мощности лампы накаливания. Это делается не только из маркетинговых целей, но и для понимания покупателем световой способности прибора

Область применения

По типу цоколя люминесцентные лампы маркируются так:

G53. Производят в герметичном корпусе и предназначены для помещений с высокой влажностью. Часто монтируются в гипсокартонные или натяжные потолки;
2D. Применяют при декорировании, для встроенного освещения в душевых кабинках;
G24. Предназначены для установки в бытовые светильники и на промышленных объектах;
2G7 и G23. Устанавливают в настенные светильники со специальными отверстиями.

Разновидности цоколей.

Лампы с цоколем Е14, Е40, Е27 можно вкручивать в патроны, заменяя ЛН. Они крупные и подходят не ко всем светильникам. Достоинство, отличающее их от остальных лампочек – более качественная цветопередача.

Встречаются:

с цветными люминофорами. Применяются для художественной подсветки, рекламных вывесок, ситилайтов и надписей;
с ультрафиолетовым излучением. Подходят для освещения темных зон, дезинфекции в больницах, для развлекательных мероприятий;
с розовым люминофором. Активно применяют в мясной промышленности, чтобы придать мясу на витрине товарный вид.

Светодиодные лампы часто используют для бытового, индустриального и уличного освещения. Изделия излучают свет в одном направлении, что делает их незаменимыми при создании направленного потока. Их приобретают для картинных галерей и музеев, так как они не излучают ультрафиолет.

Люминесцентные

Люминесцентная лампа работает по другому принципу – имеется герметичная колба, в которую помещены два электрода, а сама она заполнена инертным газом с примесями паров ртути.

При подаче напряжения между электродами в среде газа возникает электрическая дуга, излучающая свет в ультрафиолетовом диапазоне.

Чтобы этот свет стал восприимчивым для человеческого глаза, на внутреннюю поверхность колбы нанесен люминофор.

Для разжигания такой лампы предусмотрен электронный блок, входящий в конструкцию элемента. Он же часто и является слабым звеном устройства ведь в колбе перегорать нечему.

Теперь по рабочим параметрам. Газоразрядный элемент, обладая световой эффективностью на уровне 50-57 лм/Вт, способен обеспечить световой поток в 900 лм, затратив для этого всего 15 Вт энергии.

Здесь экономия уже достаточно существенна. Что касается световой температуры, то за счет использования разных составов люминофора, данный параметр у люминесцентных элементов очень обширен и варьируется от 2700 К (цвет лампы накаливания) до 6500 К (холодный белый свет с синим оттенком).

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как экономить электричество в доме

Благодаря этому газоразрядные осветительные приборы могут использоваться достаточно широко.

Также люминесцентные лампы обладают очень хорошим ресурсом, в зависимости от условий эксплуатации они способны отработать от 6 до 12 тыс. часов.

Выпускаются с самыми разными типами цоколей, включая самые распространенные – Е14 и Е27.

К достоинствам бытовых газоразрядных ламп относится также невысокая температура нагрева (не превышает 65℃), что исключает возникновение пожара, они достаточно компактны, не взрываются при включении.

Но и недостатков у нее хватает.

Во-первых, стоят они значительно дороже, примерно в 15 раз, по сравнению с лампами накаливания.

Во-вторых, в них имеются пары ртути, которые являются ядовитыми.

В-третьих, со временем они тускнеют от естественного старения, а частое включение-выключение значительно сокращает их ресурс.

В-четвертых, они очень восприимчивы к перепадам напряжений.

Несмотря на недостатки, люминесцентные лампы на данный момент являются самыми приоритетными для использования.

Каково назначение элементов схемы импульсного блока питания?

R0 – ограничивает пиковый ток, протекающий через диоды выпрямителя, в момент включения. В КЛЛ также часто выполняет функцию предохранителя.

VD1… VD4 – мостовой выпрямитель.

L0, C0 – фильтр питания.

R1, C1, VD2, VD8 – цепь запуска преобразователя.

Работает узел запуска следующим образом. Конденсатор C1 заряжается от источника через резистор R1. Когда напряжения на конденсаторе C1 достигает напряжения пробоя динистора VD2, динистор отпирается сам и отпирает транзистор VT2, вызывая автоколебания. После возникновения генерации, прямоугольные импульсы прикладываются к катоду диода VD8 и отрицательный потенциал надёжно запирает динистор VD2.

R2, C11, C8 – облегчают запуск преобразователя.

R7, R8 – улучшают запирание транзисторов.

R5, R6 – ограничивают ток баз транзисторов.

R3, R4 – предотвращают насыщение транзисторов и исполняют роль предохранителей при пробое транзисторов.

VD7, VD6 – защищают транзисторы от обратного напряжения.

TV1 – трансформатор обратной связи.

L5 – балластный дроссель.

C4, C6 – разделительные конденсаторы, на которых напряжение питания делится пополам.

TV2 – импульсный трансформатор.

VD14, VD15 – импульсные диоды.

C9, C10 – конденсаторы фильтра.

Источник http://oldoctober.com/

Разновидности и применение

Люминесцентная лампа линейного типа

Как правило, многие ошибочно полагают, что экономичные осветительные приборы – это исключительно люминесцентный вид, но это не так. Существуют следующие разновидности:

Люминесцентные лампы компактного типа.
Люминесцентные линейного типа.
Некоторые модели светодиодных лампочек.

Основные типы цоколей ламп

Последний вид имеет много преимуществ, в сравнении со своими предшественниками. Обусловлено это несколькими причинами:

Уровень светоотдачи в разы выше.
В составе не содержатся пары ртути, которые несут потенциальную угрозу не только здоровью, но и жизни человека.
Высокая механическая прочность обеспечивает бесперебойную и продолжительную работу.

В зависимости от типа используемого цоколя, устройство делится на несколько типов:

G53, 2G7, G23, 2D – это модели декоративного типа, как правило, используются для подсветки или в точечных светильниках.
E14 – устройство, оснащенное резьбой в 1,4 см. Чаще всего используются в бытовых патронах небольших размеров.
E40 – большой диаметр цоколя, встроенный электронный балласт.
E27 – разновидность оснащена резьбой размерами 2,7 см, чаще всего их устанавливают в патроны стандартных размеров.
