Сендвичные панели — виды, сфера применения, характеристики, монтаж пошагово

Характеристики и особенности строительного материала

Стеновые панели делаются из разных изоляционных материалов, которые защищены жесткими листовыми материалами. Для этого используются ПВХ, пенополиуретан, минеральная вата, ППС (пенополистирол). В независимости от вида, изделия подходят для дешевой и быстрой постройки. Сэндвич панель делается из 3 слоев. Верхний и нижний – защитный, чаще всего для него берут оцинкованную сталь. Она защищена от коррозии, устойчива к перепаду температур и надежная.

Между защитными листами находится теплоизоляционный материал. Главное требование для него – низкий коэффициент проводимости тепла, устойчивость к влаге и долговечность.

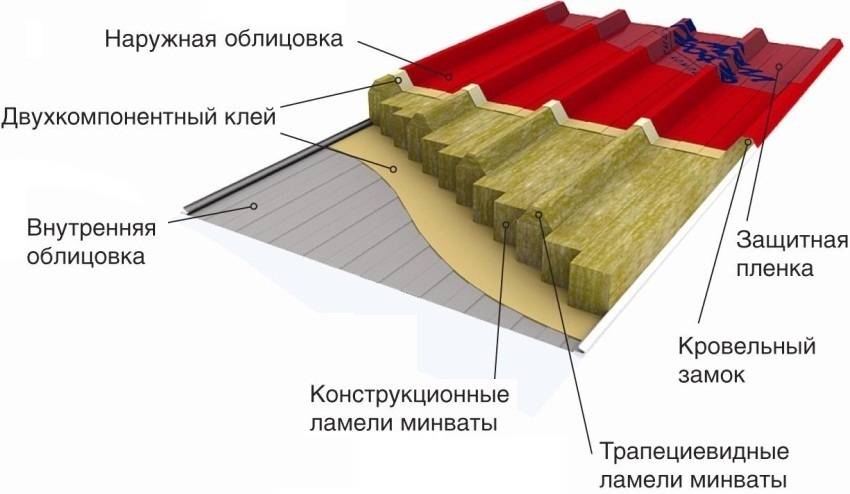

На схеме ниже можно увидеть подобную сэндвич панель в разрезе.

Основные компоненты, из которых она состоит:

  1. Облицовочный материал (внешний).
  2. Первый клеящий слой (двухкомпонентный).
  3. Второй клеящий слой (двухкомпонентный).
  4. Ламели минеральной ваты трапециевидного типа.
  5. Облицовочный материал (внутренний).
  6. Защитная пленка.
  7. Кровельный замок.
  8. Ламели минеральной ваты (конструкционные).

За счет композитного строения, сендвич плиты имеют множество преимуществ. Их мы рассмотрим дальше.

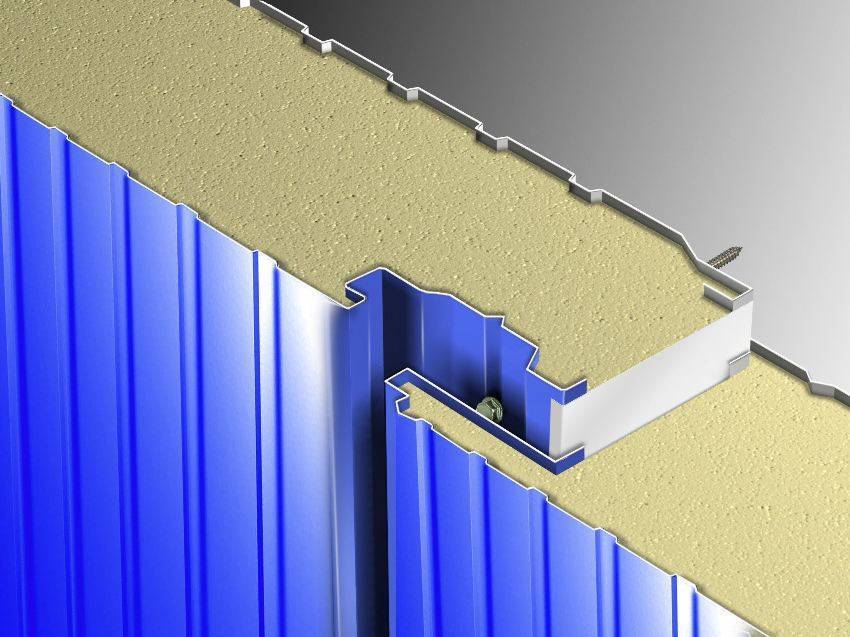

Варианты стыковок

Существует несколько вариантов стыковки сэндвич-панелей между собой:

Замковый открытый тип соединения. Это наиболее распространённый вариант, поскольку отличается лёгкостью и эффективностью. Он заключается в том, что с одного конца первой плиты внешний слой обшивки вставляется в паз, предусмотренный в наполнителе второй плиты. Герметичность и гидроизоляция здесь не страдают, потому что обшивка первой плиты плотно входит в пространство между утеплителем и металлическим покрытием второй плиты. Размер паза выполнен с учётом расширения металла под воздействием высоких температур.

Замковый закрытый тип. Его отличительная особенность – ступенчатая конструкция. Здесь больше свободного пространства по сравнению с первым вариантом, что способствует отводу влажного воздуха и снижает тепловые потери.

Термозамок. Этот вариант обладает наиболее сложной конфигурацией из всех представленных. Это разновидность классического метода, но при дополнительных особенностях. Так, с одной стороны панели есть продольный выступ, а с другой – паз. Соединение осуществляется по принципу «паз-шип», что обеспечивает максимальную прочность: элементы скреплены надёжно и не разъединяются даже под воздействием больших нагрузок. Этот метод применим при возведении зданий в регионах с неблагоприятными климатическими условиями и большими ветровыми нагрузками. Термозамок называют энергосберегающим методом крепления, потому что он не допускает выход тепла из здания.

Эти методы применяются для крепления стеновых панелей, а для кровельных есть свои варианты:

Металлическое покрытие первой плиты накрывает обшивку второй плиты. Стык закрыт полностью, внешняя влага не проходит, однако это не отменяет завершающую обработку герметика.
Металлическая обшивка, выполненная в форме волны, перекрывает обшивку соседней плиты, выполненной в той же форме.

Итак, возведение сэндвич-панелей – это довольно простая процедура, поэтому она широко применяется в строительстве промышленных и жилых зданий. Однако и здесь есть свои правила и тонкости, которые нужно знать, чтобы обеспечить длительный эксплуатационный ресурс конструкции.

Чем хороши сэндвичные панели

Популярность материала у строителей и потребителя легко объяснить. Чем характеризуются многослойные панели?

  1. Их использование позволяет в десять раз сократить срок строительства, сэкономить и на рабочей силе.
  2. Достойные теплоизоляционные характеристики (стена из панелей 100 мм обладает примерно такой же теплопроводностью, что и кирпичная конструкция толщиной 64 см) помогают оптимизировать затраты на отопление.
  3. Небольшая масса изделий и строения в целом позволяет упростить процедуру исследования грунтов и устройство фундамента. К тому же транспортировка и перемещение продукции осуществляется проще.
  4. Минимальный срок службы панелей превышает четверть века.
  5. Материал не подвержен атмосферным воздействиям.
  6. Многие виды панелей отличаются хорошей огнестойкостью.
  7. Внешне панели очень эстетично выглядят.

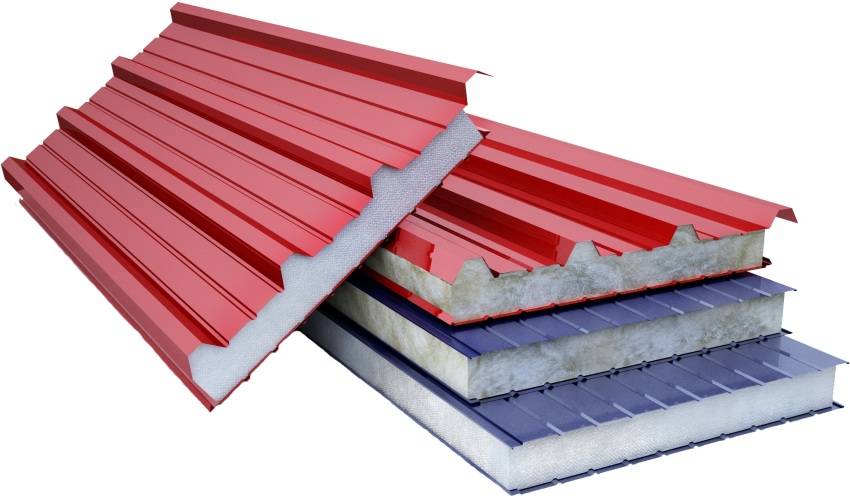

Кровельные сэндвич-панели

Функциональность строительного материала во многом определяется его многослойностью. Он отлично защищает стены и крышу от низких и высоких температур и осадков, обеспечивает отличную теплоизоляцию и защищает от шума. При небольших затратах на строительство есть возможность в короткие сроки возвести привлекательную и надежную конструкцию.

Проект дома из сендвич-панели

Подходят ли сендвичные плиты для внутренних стен?

Перегородочные конструкции необходимы для разделения пространства внутри помещений. Их часто возводят в торговых центрах, офисах, производственных цехах, складах. Хорошим материалом для такого типа конструкции является сэндвич-панель.

Такое сырье обладает всеми необходимыми свойствами:

  • отличной шумоизоляцией;
  • прочностью;
  • долговечностью.

Каждый владелец помещений может выбрать панель нужного цвета или комбинировать их, так как производители позаботились о многообразии расцветок.

Перегородки из такого материала считаются быстровозводимыми, так как конструкции подвозят на строительную площадку уже собранными. Рабочим остается всего лишь прикрепить их на отведенное для этого место.

Требования

К перегородкам из такого материала обязательно предъявляются требования. Их толщина должна быть не менее 40 мм, но не более 250 мм. Внутри должен быть расположен негорючий наполнитель, выполняющий часто роль утеплителя.


делают с таким типом утеплителя

  • минеральная вата;
  • пенополистирол;
  • полиуретан.

Из всех перечисленных материалов, только минеральная вата относится к классу пожаробезопасности НГ – негорючие вещества.

Остальные типы сырья также слабо подвергаются горению, но со временем и этот материал будет поражен огнем.

Все панели должны пройти сертификацию, так как после возведения они будут использоваться там, где постоянно находятся люди. Нередко используют панели и меньшей толщины – это допускается делать тогда, когда шумоизоляция не играет роли.

Какой материал используют?

Требования, предъявляемые к сэндвич-панелям для строительства сарая, зависят от особенностей конструкции.

Обращать внимание нужно на следующие моменты:

  • Теплосбережение. Если хозблок планируется эксплуатировать не только летом, но и зимой, следует позаботиться о качественном утеплителе.

    В этом случае лучше выбирать панели с минеральной ватой или пенопропиленом. Чтобы постройка хорошо удерживала тепло, толщина минваты должна быть не менее 15 см, а пенополистирола – 12 см.

  • Ширина и длина панелей. Оптимальным размером являются элементы шириной 1-1,5 м. Если постройка небольшая, то достаточно 2 панелей, чтобы возвести одну стену. Длина может быть минимальной и составлять 2 м.
  • Не рекомендуется выбирать сэндвич-панели, заполненные пенопластом. Он плохо удерживает тепло и быстро утрачивает свои эксплуатационные характеристики. Такой материал подойдет только в том случае, если возводится времянка для хранения инструмента на период ведения строительных работ.
  • Внешняя обшивка. Если сарай должен прослужить несколько лет, то рекомендуется остановить выбор на панелях со стальной обшивкой и полимерным покрытием. Такому материалу не страшные агрессивные факторы внешней среды, они имеют привлекательный вид и отлично вписываются в общий ландшафт.

Монтаж кровельных сендвич панелей

Основную сложность при монтаже кровельных панелей составляет их подъем на высоту. В случае, если у вас нет специальных захватов, понимать панели следует на поддоне с использованием мягких стропов. Самое главное условие – не повредить замок и покрытие панели, ведь это приведет к коррозии и разрушению.

Приступая к монтажу, осмотрите замки на целостность. При использовании сендвич панелей с минераловатным наполнителем проследите за тем, чтобы наполнитель не выступал за полочку замка. Если это обнаруживается – удалите излишки наполнителя.

Монтаж начинают от конька крыши, первая панель закрепляется открытой волной по направлению к торцу дома и выравнивается.

Выступ свеса панели должен соответствовать проекту здания. Крепятся панели специальными саморезами под углом 90%. После завершения монтажа все стыки (замки) обрабатываются герметиком.

Вертикальный вариант монтажа

Стык стеновой панели с крышей из профлиста

1. Стеновая многослойная панель (60,80,100);
2. Трапециевидный профиль согласно архитектурному проекту;
3. Кровельное покрытие согласно архитектурному проекту;
4. Планка;
5. Планка;
6. Односторонняя заклепка алюминий – сталь (с шагом ~ 300 мм);
7. Водонепроницаемая полиуретановая прокладка или
монтажная пена;
8. Фасонная прокладка для трапециевидного профиля;
9. Водосточная система согласно отраслевому проекту;
10. Индивидуальные элементы.

Стык панелей в вертикальном размещении панелей

1. Стальной ригель согл. техн. проекту;
2. Многослойная панель (60,80,100);
3. Соединитель для горячекатаного ригеля или для ригеля холодной гибки.

Угловое соединение сэндвич панелей

1. Стальной ригель согл. техн. проекту
2. Многослойная панель (60,80,100)
3. Соединитель t01 для горячекатаного ригеля или t02 для ригеля холодной гибки
4. Наружная угловая планка ВОЗ или В04
5. Внутренняя угловая планка В05
6. Односторонняя заклепка Al/Fe (с шагом ~ 300 мм)
7. Водонепроницаемая полиуретановая прокладка или
монтажная пена

Соединение пластикового окна с панелью. Вертикальный разрез

1. Многослойная панель (60,80, 100);
2. Пластиковое окно производства -System Sp. z o.o.;
3. Отлив;
4. Плотная заклепка (с шагом ~300 мм);
5. Водонепроницаемая полиуретановая прокладка или монтажная пена;
6. Уплотняющая масса.

В том случае, когда сооружается невысокое строение (от 3 до 6 м), то целесообразно использование вертикального способа монтажа сэндвич-панелей, которые крепятся только к направляющим потолочным и половым профилям, жёстко скрепляясь при этом между собой.

Преимуществом данного способа соединения в том, что полученная конструкция не только обладает хорошей крепостью и устойчивостью, но и в том, что в ней отсутствуют так называемые мостики холода и она не нуждается в дополнительном утеплении, что в конечном счёте ведёт к экономии средств. Также, вертикальный способ монтажа не нуждается в сооружении строительных лесов.

Из чего делают

Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.

Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок

Наружный слой — стальные листы

В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.

Покрытие сэндвич-панелей: пример послойного нанесения

Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.

Виды полимерных покрытий для сэндвич-панелей

Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли. Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров

Это может быть:

Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:

  • Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.

  • Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
  • Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.
  • Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.

  • FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
  • Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.

Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.

Профили сэндвич-панелей

Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.

Возможные профили внутренних и наружных поверхностей при облицовке металлом

Утеплитель

Утеплитель для сэндвич-панелей также применяют разный:

  • минеральная вата (каменная или стеклянная);
  • пенополиуретан (пенопласт или ППС);
  • пенополистирол (ППУ или PUR);
  • пенополиизоцианурат (ПИР).

Сравните характеристики сэндвич-панелей с разным утеплителем

Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.

Что нужно сделать перед монтажом сэндвич-панелей

Эксплуатационные характеристики возведённого строения зависят не только от качества монтажа, но и подготовительных работ. Если изначально основание было подготовлено неправильно, разметка нанесена неточно, сформировать прочное и надёжное соединение будет сложно. Ознакомьтесь с нюансами подготовительного этапа, чтобы избежать типовых ошибок, не тратить зря время и не увеличивать стоимость строительства.

До начала монтажа выполняются подготовительные работыФОТО: proroofer.ru

Подготовка основания

Некоторые современные сэндвич-панели допускают установку без использования каркаса. Такие изделия сами являются несущими, что значительно упрощает выполнение монтажных работ, так как достаточно просто правильно залить фундамент. Если решено отдать предпочтение сэндвич-панелям, которые не являются самонесущими, надо правильно подготовить основание:

  • у фундамента отклонение по горизонтали не должно превышать 3 мм;
  • вертикальные и горизонтальные профили должны располагаться таким образом, чтобы расстояние между ними было на 10 см меньше габаритов устанавливаемых элементов. Это позволит беспрепятственно установить и закрепить даже широкие панели и декоративные экраны;
  • деревянные направляющие должны быть обработаны антипиренами и антисептическими составами для увеличения срока службы.

Основание должно быть тщательно подготовленоФОТО: market-mtk.ru

Монтажная резка и сверловка панелей

Прежде чем приступить к разметке сэндвич-панелей, следует убедиться, что все поставленные изделия имеют аналогичные характеристики. Внимания заслуживает цвет и размер отдельных элементов. После этого поверхность материала очищают от имеющихся загрязнений и размечают, ориентируясь на проектную документацию. Для этого следует воспользоваться специальным маркером либо фломастером.

Разрезать сэндвич-панели в размер следует обязательно в СИЗ из-за риска травмирования. В качестве инструмента можно использовать электролобзик с мелкими зубьями, либо обычную ножовку по металлу. От использования плазменной резки либо шлифмашинки следует отказаться из-за риска воспламенения утеплителя и потери металлическими элементами коррозионных свойств. Работы выполняют при температуре воздуха +5ºС и выше. Это исключает скалывание пластиковых деталей.

Если в качестве опорной поверхности выступает бетон либо дерево, на сэндвич-панелях предварительно просверливают крепёжные отверстия. Для их формирования используется обычная дрель. При этом вся стружка, образующаяся при механической обработке, должна оперативно удаляться с поверхности монтажных элементов.

Сэндвич-панели следует правильно отрезать в размерФОТО: paneli-s.ru

Разметка мест для установки

После проверки правильности пространственного расположения элементов каркаса и их размерной точности, с поверхности основания удаляют скопившуюся грязь. При необходимости, повторяют обработку для увеличения срока службы. После этого наносят разметку согласно проектной документации.

Стоит ли делать дачу или частный дом из сэндвич-панелей?

Использование сэндвич-панелей для строительства жилья или дачных домиков в нашей стране пока еще не слишком популярно. Виной тому традиционность мышления и недоверие к новшествам, бытующее среди населения.

При этом, большинство частных домов бюджетной ценовой категории за рубежом строятся по такой или подобной технологии, что говорит о большом потенциале и высоких эксплуатационных качествах сэндвич-панелей.

Мало того, практически все постройки на севере Европы — в Финляндии, Норвегии — построены из сэндвич-панелей. Наконец, в Антарктиде все научные станции выстроены таким образом, и никаких нареканий на их качество не имеется.

При этом, преимуществ очень много, от скорости возведения, до экономичности строительства. Специфика панелей такова, что они наиболее пригодны именно для малоэтажного жилья. Если учесть еще и возможность самостоятельного возведения, без использования строительной техники или большой бригады рабочих, то выгода от этого способа становится очевидной.

В сети очень часто поднимается вопрос о вредном воздействии сэндвич-панелей (в частности, СИП-панелей) на здоровье или самочувствие человека. Некоторые утверждают, что жители таких домов обитают в облаке из формальдегида, другие пугают народ фосгеном, выделяющимся из утеплителя.

При этом, откуда взялась такая информация — никто не знает, все это читали где-нибудь в интернете. Точными знаниями о количестве и составе выделяемых веществ никто не попытался обзавестись. В то же время, в домах, утепленных минватой или пенопластом живут многие, все живы-здоровы и проблем не имеют.

Практика зарубежного строительства в условиях очень строгих санитарных или технических требований полностью опровергает эти утверждения. Методика не нашла бы такого широкого распространения, если бы наблюдались какие-либо негативные воздействия или проявления.

Ни одна компания, производящая материал, не захочет утонуть в судебных исках об утраченном здоровье, поэтому можно быть вполне уверенными в качестве материала.

Расходники и инструменты


потребуются следующие инструменты

  • Ножницы по металлу.
  • Циркулярная пила с мелкими зубьями.
  • Электролобзик.
  • Ручная ножовка.

Главное, при резке металлических панелей не использовать углошлифовальную машинку.

Ее применение приводит к повреждению полимерного слоя, из-за чего элемент придет в негодность.

Комплектующие, без которых не удастся завершить строительство:

  • Карниз, отливы и откосы, нащельники. Их использование является обязательным условием при строении зимнего сарая. Если сэкономить на покупке этих элементов, то это приведет к протеканию стыков, поддуванию швов, попаданию влаги внутрь здания, гниению пола.
  • Стыковочные планки, внешние углы.
  • Утеплители в виде монтажной пены, герметика и уплотняющей ленты. Швы панелей на базе ОСБ обязательно пропенивают. Стыки на металлических элементах закрывают уплотняющей лентой. Чтобы не допустить попаданию внутрь сарая холодного воздуха, применяют теплоизолирующие полосы. В местах состыковки кровельных панелей проходятся герметиком.
  • Крепежи: самонарезающиеся шурупы с шайбами.

Подробнее о конструкции сендвичной плиты

Внешний облицовочный слой сендвичной панели может быть облицован различными материалами. Они выполняют не только защитную, но и декоративную функцию. Рассмотрим, какие материалы используются для облицовки сендвичных плит:

  • керамобетон;
  • плитка из керамики;
  • гипсокартонный лист;
  • OSB;
  • МДФ;
  • ДСП;
  • ДВП;
  • алюминий;

Конструкция сендвич плиты с наполнителем винеральной ватой

  • нержавеющая сталь;
  • оцинкованная сталь.

Обратите внимание! Металлическая облицовка на стадии производства оснащается защитным покрытием – цинковым напылением или полимерной прослойкой. Это необходимо для усиления антикоррозийных качеств и показателя жёсткости плиты

Рассмотрим состав внешней облицовки более подробно:

  • лист стали, который имеет толщину до 0,5 мм;
  • цинковая прослойка или декоративный слой из полимерного материала (толщина до 0,25 мм);
  • лак или краска.

Теплоизолятор, расположенный между двумя наружными слоями, может состоять из следующих материалов:

  • минеральная вата (базальтовая, каменная или стекловата);
  • пенопласт;
  • пенополистирол;
  • пенополиизоцианурат.

В конструкции сэндвичного листа предусмотрены специальные замковые соединения

Характеристики теплоизоляционных материалов

Рассмотрим основные теплоизоляторы, используемые в конструкции сендвичной плиты и их свойства:

Минеральная вата является очень распространённым теплоизоляционным материалом, который используется не только в сендвичных плитах, но и в других конструкциях. Этот строительный материал регламентируется ГОСТом 32603–2012. Как правило, минвата применяется при возведении сооружений с высокими требованиями пожарной безопасности.

У такого материала существуют и некоторые недостатки. Например, минвата хорошо впитывает влагу и со временем теряет свои полезные качества. А также к недостаткам минваты можно отнести её вес, который выше, чем у других теплоизоляторов.

Пенополистирол. ППС регламентируется ГОСТом 15588–2014. Такой материал отличается хорошей экологичностью и является безопасным для человеческого здоровья. ППС имеет хорошую влагостойкость, а также резистентен к воздействиям агрессивных химических веществ. Цена сендвичной панели с наполнителем из ППС самая низка (в сравнении с другими изделиями).

В качестве теплоизоляционного наполнителя сендвич плит может использоваться пенополистирол, минеральная вата, понополиуретан и другие материалы

Из недостатков пенополистирола можно выделить только слабую огнестойкость. Небольшой вес ППС способствует быстрому монтажу промышленных и коммерческих сооружений.

Пенополиуретан. является утеплителем, который имеет мелкоячеистую структуру. Основное преимущество ППУ – низкий коэффициент теплопроводности (ниже, чем у минваты и ППС). Он регламентируется соответствующим государственным стандартом 23486–79.

Основной недостаток пенополиуретана – низкая огнестойкость. А также ППУ портится, находясь под воздействием ультрафиолетовых лучей. Сендвич плиты, внутри которых располагается ППУ, зачастую применяются для организации холодильных камер.

Пенополиизоцианурат. Этот материал является усовершенствованным аналогом пенополиуретана. Отличается тем, что имеет более высокую резистентность к открытому огню и воздействию прямых ультрафиолетовых лучей. ПИР регламентируется ГОСТом 23486–79.

В зависимости от типа внутреннего наполнителя, плиты можно использовать для строительства как холодных, так и теплых помещений

Полезная информация! Коэффициент теплопроводности пенополиизоцианурата ниже, чем у всех остальных теплоизоляционных материалов.

Благодаря своим качествам ПИР применяется при организации морозильных камер и бассейнов. Устойчивость к активным химическим веществам позволяет использовать этот материал при возведении складов вредных химических соединений.
