Фундамент из блоков ФБС своими руками

Зависимость выбора блочного фундамента от характеристик участка

Необходимо ещё до проектирования дома заказать геодезическое заключение об особенностях участка.

Можно, конечно, справиться и у соседей — но это будет не вполне достоверно. Порой даже соседние участки сильно отличаются и по грунтам, и по воде, и по прочим характеристикам.

Грунт

Учебник «Грунты. Фундаменты. Выбор оптимального фундамента» классифицирует почвы так:

1. Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
2. Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
3. Нескальные грунты:
   • связанные — глинистые и суглинистые; глубоко промерзают; способны «поплыть» и сдвинуться, годятся только тяжёлые виды фундаментов;
   • несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.

Тип грунта может различаться даже на соседних участках

Если ваш участок — это массив скалы, нетронутый песчаник или осадочные породы, то можно легко ставить блочный фундамент. Хорошо также, если грунт участка состоит из песка или плотных суглинистых почв.

Таблица: минимальная глубина заложения фундамента в песок и глину

	Почва	Минимальное заглубление (м)
1	Песок	0,5
2	Глина	0,7

Для приблизительного понимания, какие грунты имеются на вашем участке, есть дедовский способ: садовым буром просверлить шурф и изучить образцы земли с разной глубины. Образец смачивается водой, и если его можно вымесить, как тесто, то это суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней песок.

Чтобы проверить почву, нужно поместить образец в стакан с водой

Грунтовые воды

Уровень грунтовых вод — важнейшая характеристика почв. Если уровень небольшой, то нам прекрасно подойдёт малозаглублённый ленточный фундамент из блоков. Если он довольно высокий, то лента должна быть заглублена на большую глубину.

Структура грунтовых вод на вашем участке оказывает огромное влияние на выбор типа фундамента

Глубина промерзания

Глубина промерзания в наших краях в среднем до одного метра, но возможны и отклонения. Если вы делаете заглублённый фундамент из блоков, то его нижняя точка должна находиться ниже точки замерзания грунта.

Глубина промерзания — фактор, влияющий на глубину заложения фундамента

С уровнем почвенных вод и классификацией почвы напрямую связан опаснейший фактор.

Водяные «линзы»

Там, где на пласте из глины лежит водопроницаемый песок или супесь, осадки проникают через верхнюю почву и остаются под нею в виде так называемых «линз», лежащих на непроницаемом основании и могущих сильно повредить фундаменту. Нужно быть уверенным в том, что на пути закладки блочного фундамента не встретятся «линзы».

При наличии в почве «линз» используется только свайно-ленточный фундамент

Выбор фундамента

От всех вышеперечисленных факторов — грунтов, водяного баланса, наличия линз, глубины промерзания, сведённых в одно геодезическое заключение, и зависит выбор формы фундамента из блоков. Но он зависит и от ваших предпочтений, и от блоков, которые, возможно, уже имеются, и даже от времени года. Поэтому нужно понимать основные преимущества, вехи и опасные моменты сооружения каждого блочного фундамента.

Как мы уже знаем, фундамент из блоков бывает двух типов: столбчатый и ленточный.

1. Ленточный фундамент из блоков бывает мало-, не- и глубокозаглублённым. Строится из керамзитных, пено- и шлакоблоков, бетонных блоков, бетонных панелей, уложенных на подушку из дренирующей смеси. Не очень пригоден для ненадёжных почв, но проблема решается, как правило, углублением и расширением «ленты», укладкой уширенного бетонного или блочного основания из блоков-подушек и созданием капитального бетонного армированного ростверка.





















2. Столбчатый фундамент из блоков, пожалуй, самый простой и недорогой для сооружения. Тоже бывает мало-, не- и глубокозаглублённым и тоже делается из керамзитовых, пено- и шлакоблоков, бетонных блоков, бетонных панелей (немонолитные столбы), уложенных в шурфы (если столб заглублённый) или просто на грунт (если незаглублённый) на подушку из дренирующей смеси. Пригоден для нетяжелых зданий типа каркасных домов, беседок и теплиц и любых почв, кроме болотистых.

Технология укладки блоков

Устройство фундамента из ФБС предусматривает предварительную подготовку чертежей. Простая схема позволит понять, как класть первый ряд блоков на фундамент, а за ним – последующий. Обязательно выполняется перевязка со смещением элементов на 25 см.

Нюансы, которые важно учесть

Как сделать фундамент из блоков, подскажет разработанный специалистами алгоритм. Согласно правилам:

• оптимальная длина изделий должна равняться 2,4 м – так сокращается количество швов;
• обязательна сцепка с железобетонными подушками путем заделки пустот бетонной смесью;
• выполнение вентиляционных продухов общей площадью 0,004 единицы от подвального пространства.

При слабом грунте первый ряж усиливается монолитным поясом ЖБ.

Технологическая последовательность укладки

Для жесткости основной конструкции актуален фундамент, размещенный на сборных блоках, уложенных своими руками. Мероприятия проводятся с учетом расположения углов на одной линии, наличия элементов около коммуникационных отверстий и плотности прилегания всех изделий.
Правильно делать фундамент из блоков ФБС означает придерживаться поэтапной методики:

1. Помещая фундамент, уложенный из блоков прочных ФБС на грунт, учите, как правильно укладывать на бетонное тесто блоки. Работайте по аналогии с кирпичной кладкой.
2. Выполнение Т-видной перевязки с соблюдением нахлеста в ¼ высоты элемента (плотные почвы) и на полную высоту (грунты, подверженные сжатию).
3. Заливка раствора только лопатой и последующее его выравнивание.
4. Заполнение вертикальных швов после того, как сделан ряд из блоков своими руками.
5. Контроль вертикальности маяками (допускается угол отклонения 2-3 градуса).
6. Формирование технологических проемов, немного больше указанных в проекте для быстрого крепления анкеров или кирпичей.

Последний ряд конструкции уширяют путем монтажа на блоки 60 см элементов 40 см – так усиливается пространственная жесткость дома.

Завершающая стадия мероприятий

Планируя, как правильно построить фундамент на прочных блоках, работая своими руками, не забывайте о гидроизоляционных и засыпочных мероприятиях. Манипуляции проводятся на любых почвах и включают следующее:

• гидроизоляцию. Сделанный блочный слой обрабатывают рубероидом, битумом, жидкой резиной.
• засыпку. Построенный монолит высыхает несколько дней, после чего его засыпают песком с мелкими фракциями и трамбуют.

Окончательные манипуляции заключаются в организации дренажа и отмостки.
Фундамент из бетонных блоков – конструкция, которая при детальном ознакомлении с алгоритмом будут не затратной по времени и средствам.

голос

Рейтинг статьи

Столбчатый заглублённый и незаглубленный фундамент из блоков

Самый простой столбчатый фундамент, независимо от заглубления, проще всего сложить из блоков.

Этот фундамент делается из блоков (стеновых бетонных, керамзитовых, пенобетонных) или кирпича. Мы рассмотрим незаглублённый фундамент, который устанавливается прямо на грунт; мало- и заглублённый отличаются лишь тем, что разное количество блоков укладывается на раствор в шурф конического сечения на песчано-щебёночную подушку, а глубокий шурф затем засыпается вырытой перед этим землёй.

Столбчатый фундамент (чертёж в двух позициях, мало- и заглублённая) показывает принципы его постройки

Требуемые инструменты

Для сооружения фундамента понадобятся:

• строительный миксер для замешивания бетона (либо корыто для замешивания вручную);
• лопата штыковая;
• лопата совковая;
• ручная тачка;
• трамбовка (ручная или вибро-);
• молоток резиновый;
• гидроуровень (или лазерный нивелир);
• рулетка.

Пошаговое создание столбчатого фундамента

1. Выбираем место для строительства.

2. Готовим площадку: косим траву, корчуем деревья, выравниваем горизонталь.

3. Размечаем с помощью бечёвки и кольев площадку (на полметра с каждой стороны больше фундамента) и места, где будут стоять «столбы». Столбов понадобится столько, чтобы они находились максимум в полутора метрах друг от друга. Тогда постройка будет прочной.





















4. Углубляем в границах площадки землю на 0,3 метра (можно сделать это только в местах расположения столбов, тогда и щебня понадобится меньше).
5. Засыпаем туда щебень, заливаем его водой, утрамбовываем.

6. Укладываем на щебень по два или четыре (в первом случае — один над другим, во втором — слои в перпендикулярной ориентации) блока на самостоятельно приготовленный (цемент М400, песок и щебень в соотношении соответственно 1, 2 и 5 частей) раствор. Даём раствору застыть. Тот же принцип — для кирпичей, только их уйдёт больше. Покупать готовый бетон не стоит, так как расход маленький.

7. Верх столбов для гидроизоляции промазываем расплавленным битумом и кладём куски рубероида.
8. Сооружаем ростверк из деревянного бруса.

9. Соединяем его дощатыми рёбрами жёсткости.

Пошаговая инструкция по монтажу

Важнейшим этапом строительства фундамента из ФБС является грамотное проектирование.

Такую работу следует поручать профессиональным строителям, экономия на услугах специалистов может привести к серьезным последствиям, вплоть до преждевременного перехода здания в аварийное состояние.

На подготовительном этапе выполняется:

• разработка чертежей;
• проводятся необходимые расчеты;
• составляется четкий план работ.

Непосредственно перед началом строительства необходимо:

• подготовить стройплощадку,
• убрать мусор и лишнюю растительность,
• обеспечить беспрепятственный доступ для заезда спецтехники на территорию.

Земляные работы

Блоки могут укладываться в траншеи или котлован (если в здании планируется обустроить подвал). Ширина траншей высчитывается не по размерам ФБС, а по основаниям монолитных подушек, поскольку они являются более широкими.

Перед началом земельных работ необходимо выполнить разметку:

1. определить углы здания,
2. обозначить их маяками,
3. между ними протянуть прочный шнур.

Глубина траншей и котлованов может составлять 1000-1400 мм. Это зависит от количества рядов блоков ФБС, уровня промерзания грунта и других факторов, учитываемых при разработке проекта.

Устройство подушки

Чтобы исключить вероятность проседания фундамента и стен здания, на дне траншей и котлованов обустраивают подушки.

Для их создания используют песок (нижний слой толщиной до 200 мм) и щебень (засыпается поверх песка таким же слоем).

Материалы необходимо засыпать поэтапно, через каждые 10 см нужно утрамбовывать пласты, чтобы придать им необходимую плотность.

Трамбование целесообразно выполнять при помощи специальной виброплиты. Чтобы добиться более качественного уплотнения и ускорить процесс, следует обильно увлажнять материал.

Обустройство подошвы

Подошву, на которой в дальнейшем будут установлены блоки ФБС, можно изготовить двумя способами:

1. из готовых блоков ФЛ;
2. путем создания монолитной конструкции.

Первый способ более простой и менее затратный. Блоки ФЛ чаще используют на плотных малоподвижных грунтах. Изделия размещают поверх подушки, после чего заполняют бетоном швы между ними.

Поверх гравийно-песчаной подушки создают опалубку из обрезных досок, внутри нее размещают арматурных каркас в два уровня (верхний и нижний). Далее опалубку заполняют бетонной смесью, марка которой выбирается индивидуально для каждого проекта.

Когда бетон наберет заданную прочность (1-2 недели), можно приступать непосредственно к монтажу ФБС.

Укладка блоков

Для установки ФБС используется автокран, поскольку ручная кладка невозможна из-за большого веса изделий (1-2 тонны, в зависимости от размеров).

Блоки укладываются на цементный раствор, которым также заполняют и вертикальные швы между элементами.

Монтаж ФБС начинают с угловых зон. По первым установленным блокам протягивают шнур, который используют для более ровной установки следующих блоков.

Создание армопояса

Когда все блоки ФБС установлены по периметру фундамента, необходимо подготовить армирующий пояс. Этот конструктивный элемент служит для упрочнения основания и повышения его прочностных характеристик.

Первый этап – создание опалубки. Для этого поверх блоков ФБС устанавливаются обрезные доски, которые необходимо надежно закрепить между собой.

В опалубке устанавливается арматурный каркас из стальных прутьев толщиной не менее 12 мм. Количество арматуры и размеры ячеек, образуемых продольными и поперечными металлическими стержнями, определяется при разработке проекта. В большинстве случаев устанавливается от 2 до 4 продольных прутьев.

Завершающий этап – заливка бетонной смеси в опалубку. После ее затвердевания деревянный каркас демонтируют.

Обустройство гидроизоляции

Железобетонные блоки ФБС чувствительны к воздействию грунтовых и атмосферных вод, поэтому создание гидроизоляционного слоя является обязательным этапом строительства фундамента.

Допускается использование любых подходящих материалов – как рулонных, так и жидких.

Во многих проектах применяются битумные мастики, которые легко наносятся на боковые поверхности блоков и обеспечивают надежную защиту от влаги.

С этим читают

Что представляет собой фундамент из блоков ФБС

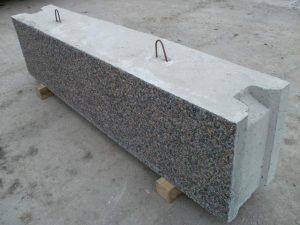

ФБС – монолитный железобетонный блок, который изготавливается в заводских условиях и полностью соответствует строгим требованиям Госстандарта к производству ж/б конструкций (бетон марки 7,5 В). В верхней части каждое изделие имеет две стальные петли, необходимые для его подъема краном или строительной лебедкой. Размеры блоков ФБС для фундамента регламентированы ГОСТом 13015.2-81, причем всего насчитывается свыше 20 типоразмеров.

Наиболее распространенными являются следующие типоразмеры:

• 280x300x279 мм. (80 кг);
• 380x300x580 мм. (100 кг).

Оба типа хорошо подходят для постройки сборного фундамента, поэтому широко применяются в малоэтажном строительстве загородных домов. Несмотря на то, что бюджет строительства такого основания не сильно отличается от традиционного ленточного основания, блочный фундамент из готовых блоков возводится быстрее. Таким образом, сроки сдачи готового строительного объекта уменьшаются, что дает возможность хозяевам быстрее заселиться в готовый дом.

По прочности ФБС блоки немного проигрывают монолитным железобетонным фундаментам, однако для одноэтажного строения их вполне можно использовать. Такое основание отлично подходит для домов, возводимых из глиняного кирпича, камня-ракушки, пено- и газобетонных блоков, а также профилированного бруса. При возведении фундамента из блоков ФБС не требуется ждать застывания бетона, поскольку блоки доставляются на строительную площадку уже в готовом виде.

Все блоки в обязательном порядке скрепляются между собой цементно-песчаным составом, что обеспечивает заделку всех щелей и придает ленте монолитность.

Преимущества ФБС-блоков

Бетонные блоки уже армированы и хорошо переносят воздействия окружающей среды

ФБС-блоки у профессиональных строителей довольно популярны. Это можно объяснить довольно большим списком преимуществ этого материала. Давайте рассмотрим их более подробно:

1. Высокий показатель морозостойкости.
2. Большое разнообразие выпускаемой продукции.
3. Невысокая цена изделия.
4. Невосприимчивость блока к влиянию окружающей среды.

При создании блоков производители стараются учитывать все возможные варианты использования. Поэтому в процессе изготовления в бетон добавляют особые компоненты, которые обеспечивают дополнительную устойчивость к влаге или морозу.

Разные размеры конструкций позволяют подобрать блоки под любой размер фундамента

Нередко ФБС-блоки производят для определенных условий, поэтому они могут иметь разные размеры, конфигурацию и состав компонентов. Благодаря этому, каждый покупатель сможет подобрать материал под свои собственные нужды.

С использованием ФБС-блоков процедура возведения не отнимет много времени, а ее выполнение будет гораздо легче. Также блоки практически невосприимчивы к агрессивным средам, поэтому их довольно часто используют при постройке домов в грунтах с высоким показателем кислотности.

Область применения

Ленточные основания из ЖБ блоков используются в случаях, когда применение других видов фундаментов (свайных, монолитных, столбчатых) нецелесообразно, невозможно или экономически невыгодно.

Такие конструкции оптимально подходят для проведения строительных работ в зимний период.

В таких условиях обустройство обычных монолитных фундаментов затрудняется из-за низких температур, при которых бетонная смесь гораздо дольше схватывается и затвердевает.

Фундаменты из блоков ФБС могут устанавливаться только на участках, где возможен проезд автомобильного подъемного крана.

Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

1. Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
2. План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ. Устройство столбчатого основания
3. Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
4. Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
5. Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
6. Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см. Подготовка к заливке столбов
7. Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
8. Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия.

Что собой представляет?

Это конструкция — это основание, выполненное из железобетонных, бутовых или силикатных блоков, уложенных на подготовленную фундаментную подушку и скрепленных между собой цементным раствором. Отдельные секции могут быть как пустотелыми, так и полнотелыми; второй тип встречается чаще всего.

Требования ГОСТ к блочной системе

Согласно действующему государственному стандарту, любой фундамент, в том числе сборный ленточный, должен соответствовать следующим критериям:

• Давление на почву, появляющееся в результате нагрузки от строения, не должно быть больше силы сопротивления грунта.
• Основание не должно смещаться или отрываться от подошвы вследствие касательного воздействия грунтов при вспучивании.
• Деформация при усадке должна быть в пределах нормы.
• Обязательное уплотнение песчаной подушки.

Плюсы и минусы

Ленточный фундамент из блоков обладает следующими достоинствами:

• Высокая скорость возведения. Блочная система не требует времени на набор прочности, как монолитные аналоги, поэтому переходить к возведению коробки здания можно на 1,5-2 недели раньше.
• Идеальная геометрия элементов не только ускоряет монтаж, но и облегчает его процесс.
• Благодаря наличию технологических пазов и специальных петель можно перемещать тяжелые изделия с помощью подъемной техники с минимальными затратами времени.
• Стоимость строительства ниже цены монолитной ленты.
• При обустройстве требуется на порядок меньше бетонного раствора, поэтому заказывать бетоновоз не требуется, можно смешать состав в ручной бетономешалке.
• Высокая гибкость и подвижность конструкции. Ленточный фундамент из блоков сохраняет целостность на нестабильном грунте, тогда как монолитное основание из-за его подвижек может пойти трещинами.
• Монтаж можно выполнять практически при любой погоде, обустраивать такое основание можно даже зимой.
• При строгом соблюдении всех технологических требований срок службы превышает 100 лет.

Однако такая разновидность имеет и недостатки, к ним относятся следующие моменты:

• При обустройстве нельзя обойтись без тяжелой подъемной спецтехники.
• Требуется гидроизолировать основание, проводить теплоизоляцию.
• Если грунт на месте строительства пучинистый, обязательно необходима подошва из железобетона.
• Кирпичные и каменные здания на сборном ленточном фундаменте можно возводить только на стабильных грунтах.
• По сравнению с монолитным основанием несущая способность несколько ниже.

Область применения

Чаще всего ленточный сборный фундамент обустраивают для промышленных и коммерческих зданий:

• Складские помещения.
• Торговые центры, магазины.
• Производственные объекты.
• Фермы, зернохранилища.

Кроме того, его используют при строительстве многоэтажных жилых домов, высоких коттеджей для постоянного проживания.

Устройство

В зависимости от глубины залегания существуют две разновидности конструкций:

• Заглубленные. Они обычно делаются для крупногабаритных объектов.
• Мелкозаглубленные. Это оптимальный вариант для хозяйственных построек, технических объектов.

В любом случае монтаж включает в себя одинаковый комплекс работ: в подготовленную траншею укладывают подушку, после чего устанавливают блоки, фиксируя их между собой при помощи раствора на основе цемента.

Швы и стыки тщательно защищают от влаги, затем выполняют теплоизоляцию конструкции. В обязательном порядке система должна быть армирована. На обустройство требуется в среднем 2-4 дня.

Стоимость материалов и работ

Если завод бетонных блоков находится далеко от места строительства вашего дома, то покупка блоков может обойтись слишком дорого

Основное влияние на цену ФБС-блоков оказывают их технические характеристики. Стоимость может варьироваться от 400 до 4000р. Также на цену оказывают влияние следующие факторы:

1. Количество приобретаемого материала.
2. Место, где совершаются покупки.
3. Изготовитель продукции.

Если желаете сэкономить, рекомендуем перед покупками тщательно изучить предложения в интернете,не забывая при этом о качестве покупаемой продукции, и остановиться на наиболее приемлемом варианте. Покупка б/у блоков может стать выходом при небольшом бюджете, смотрите об этом в видео:

Производить работы с помощью ФБС-блоков можно своими руками или же есть вариант воспользоваться помощью профессиональной бригады. В первом случае понадобится хотя бы минимум практики в таких работах, поскольку в таком деле желательно не допускать много ошибок, иначе они могут отразиться на полученном результате.

Привлечение профессиональной бригады потребует от вас дополнительных вложений, однако при этом риск допущенной ошибки будет сведен к минимуму.
