Самодельные станки и приспособления для домашней мастерской - используем чертежи и делаем своими руками

Техника безопасности при работе с самодельным токарным станком и правильный уход

После сборки необходимо до включения в сеть убедиться в отсутствии неисправностей. Проверяют свободное вращение шпинделя, отсутствие задержек при работе приводных механизмов и посторонних шумов. Тщательно контролируют соосность. Необходимо, чтобы параметры сети питания соответствовали потребностям силового агрегата в режиме наибольшего потребления мощности, при включении.

Перед началом работ убеждаются в наличии (исправности) защитных экранов, кожухов. Новый инструмент устанавливают при остановленном электродвигателе с применением всех штатных крепёжных деталей. Соблюдают режимы обработки, соответствующие параметрам резцов и заготовки.

После завершения рабочих операций убирают отходы. Своевременно выполняют смазку и другие работы, предусмотренные регламентом обслуживания.

Инструмент самодельщика всколыхнул сеть

Это видео всколыхнуло сообщество любителей изобретений в мировой сети. Мастер годами думал над этой идеей и наконец вынес на всеобщее обсуждение гениальную по простоте и радикально выгодную идею для тех, кто раньше долбил стены перфоратором, реализую свои наклонности дятла и гениального строителя-шлифовщика, а теперь может совершенно бесплатно сделать себя богачом, работая в тиши мастерской в гараже или даже в отдельно стоящем строении.

И при этом не надо тратить деньги и вынимать из заначки деньги, припасенные на пиво. Все это бесплатно – мастер любит показывать всему миру полезняки, которые придумывает.

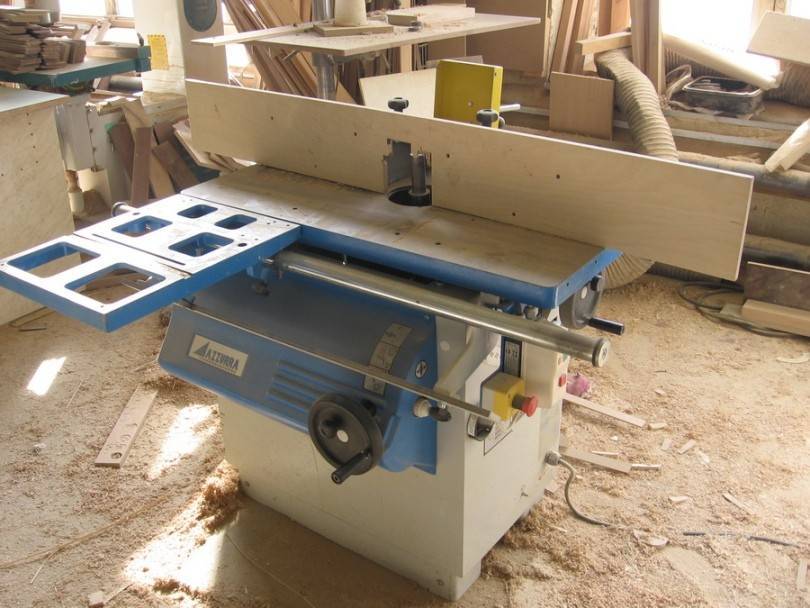

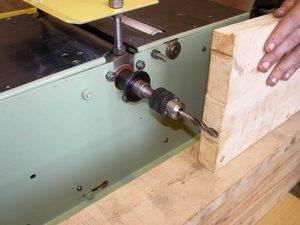

Столярный станок

Создание самодельного станка для мастерской

Работать будет куда удобнее, если рядом будут полки. Самым удобным способом их размещения будет установка над рабочей поверхностью. Кстати, полки могут быть выдвижными или фиксированными. Оптимальный линейный параметр столярного станка – длина, которая не более 1 метра. При установке пары дисков длину можно немного увеличить. По модификации можно выделить стационарные, мобильные и складные универсальные станки.

Простота конструкции

Древообрабатывающие станки простой конструкции будут выполнены таким образом:

Из толстых досок (70*200 см) делаем щит, и для соединения стоит использовать гвозди – их нужно забить, а после загнуть с обратной стороны.
Для того, чтобы при работе инструменты не скатывались с поверхности, по периметру поверхности для работы монтируют маленький бордюрчик. Для этого бруски, сечение которые составляет 5*5 см, прибивают с торца.
Для устройства опор стоит выбрать бруски размером 0.12*0.12*1.3 метра. Подогнать высоту опор стоит с учетом запросов мастера, который будет работать за станком. Главное при этом, чтобы было удобно. Следует учесть и то, что после монтажа крышки высота станка будет больше на 8-9 см. Далее сделайте разметку на земле и углубите бруски на высоту от 20 до 35 см.
К опорам стоит прикрепить перекладины, в качестве которых будут выступать широкие планки от 20 до 40 см от уровня земли, и соединения должны быть выполнены саморезами по дереву. Сверху установите подготовленный заранее щит из древесины.

Не нужно крепить крышку при помощи гвоздей, лучше сделать это с саморезами, потому что при забивании крепления можно повредить нижний конструкционный каркас.

Сборка станка

Начать стоит с установки опор и соединения их посредством горизонтальных перемычек при помощи стамески и молотка делать пазы для гаек, болтов и шайб.
После монтажа перемычек в нужных местах высверливать отверстия сквозного типа, и в них можно вставлять болты и стягивать их посредством гаек.
Перемычки нужно установить из расчета по две штуки со всех сторон. Дополнительно требуется сделать перекладины под столешницей, по центру. Они будут применяться для ящиков выдвижного типа. Установить перекладины нужно с шагом, который равен ширине ящике.
Рабочая поверхность тоже будет прикреплена болтами, а на торцах опор будут заранее подготовлены углубления, а на поверхности столешницы – сквозные отверстия. Во время фиксации болтов головки утапливают примерно на 0.2 см.

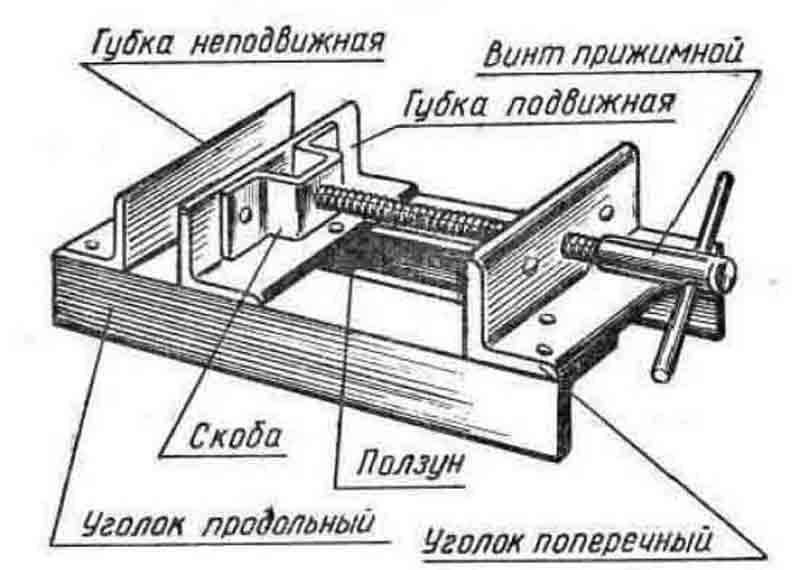

Далее поговорим о тисках

Главным элементом будут тиски, и для них потребуется купить особые крепления, шпильки, которые можно найти в строительных магазинах. Еще одной основополагающей деталью конструкции будет винтовой штырь, с помощью которого можно зажать или ослабить предметы в тисках. Минимальное сечение по диаметру винта составляет 2 см, а длина 15 см.

Для удобства проведения работ лучше соединить губки между собой гвоздями, а в конце монтажных работ убрать их.

Самодельный циркулярный пильный станок

Отрезной станок из болгарки, сделанный своими руками, не уступает некоторым образцам заводского изготовления. Болгарка представляет собой довольно мощную ручную циркулярную пилу.

Станок на основе болгарки выполняет точные резы пиломатериалов и металлопрофиля. Для его изготовления понадобится сам электроинструмент, сварочный аппарат и металлопрофиль.

Пошаговая инструкция сборки станка

К отрезку трубы приваривают две металлические планки, в которых просверливают монтажные отверстия.
Соответственно, в кожухе болгарки тоже делают два отверстия.
Планки прикручивают болтами к кожуху.
Делают станину станка из металлического листа с приваренными снизу опорными уголками.
Сваркой крепят к станине вертикальный отрезок уголка, в котором просверливают отверстие.
К нижнему концу рычага приваривают отрезок уголка и просверливают вместе с трубой насквозь.
Болт продевают через отверстия и гайкой затягивают шарнирное соединение вертикальной стойки с рычагом. Дополнительно устанавливают контргайку.
В вертикальном положении рычаг болгарки принимает устойчивое положение.
В месте соприкосновения пильного диска со станиной делают пропил, чтобы диск мог полностью разрезать заготовку.
Ручку электроинструмента переставляют на конец рычага.
В качестве дополнительных приспособлений, на станине устанавливают поперечный и угловой упор.

При необходимости электроинструмент снимают со станка и используют циркулярную пилу в ручном режиме.

Самодельная лучковая пила

Лучковая пила удобный инструмент для распиловки стволов деревьев и пиломатериалов. Конструкция пилы простая, сделать ручной инструмент своими руками несложно. Для этого нужно приготовить инструменты и материалы:

Инструменты

дрель;
пила-ножовка;
стамеска;
молоток;
нож.

Материалы

шнур;
деревянная рейка 20 х 40 мм;
шплинты – 2 шт.;
черенок ø 10 мм;
пильное полотно;
морилка;
лак по дереву.

Пошаговая инструкция по изготовлению лучковой пилы

Рейку распиливают на три части (две вертикальные боковые планки и среднюю горизонтальную планку).
В боковых ручках стамеской делают пазы.
На концах средника стамеской вырезают выступы под пазы.
Средник соединяют с боковыми ручками.
В местах соединений просверливают сквозные отверстия. В них забивают деревянные шплинты.
Шплинты образуют шарнирные соединения. Это нужно для подвижности нижних концов боковых реек при натяжении полотна.
В нижних концах боковин делают пропилы — параллельно среднику.
В отверстия пильного полотна вставляют короткие болтики и затягивают их гайками.
Полотно заводят в пропилы таким образом, чтобы болты оказались снаружи конструкции.
На верхних концах ручек вырезают круговые канавки.
На концах двойного шнура делают петли, которые одевают на канавки.
Между тетивами шнура вставляют черенок, длинный конец которого упирается в средник.
Тетиву пилы закручивают с помощью черенка, добиваясь нужной степени натяжения пильного полотна.
Древесину покрывают морилкой и двумя слоями лака.
После высыхания лака пила готова к работе.

Делаем стационарную циркулярную пилу своими руками

Купит готовую стационарную циркулярную пилу можно от 9 тыс. р. Она обеспечит должную безопасность работы и сэкономит время на распилке древесины. Но, можно не тратить деньги и сделать собственный станок по чертежам и заготовкам.

Стол для работы с циркуляционной пилой

Несмотря на внешнюю сложность конструкции собрать ее самостоятельно в домашних условиях не так сложно. Любая стационарная модель пилы состоит из нескольких элементов:

стола;
диска с зубцами;
двигателя;
бокового упора с возможностью регулировки;
вала.

Готовая компактная установка

Чтобы собрать все детали циркулярной пилы приготовьте:

лист металла от 8 мм толщиной;
уголок из металла 45 на 45 мм;
двигатель электрический;
диск с зубьями;
подшипник шариковый;
аппарат для сварки;
брусок из дерева;
кусок пластика или остатки ламината.

Чтобы правильно сделать все элементы, стоит выбрать чертеж, где будут указаны размеры стола для ручной циркуляционной пилы своими руками, а также все другие габариты и материалы для работы. Вот несколько примеров готовых схем:

Несложный вариант столаРазмеры диска для домашнего инструментаПодробный план со всеми размерами3D модель стола

Сама сборка конструкции будет идти по определенному плану вне зависимости от выбранной схемы:

Иллюстрация
Последовательность работы

Столешницу надо сделать прочной и устойчивой. Используйте лист металла по своим размерам

Если планируете установку других приспособлений на столе, то место для них обустройте при помощи толстой фанеры.

Делая направляющую для циркуляционной пилы своими руками, обратите внимание на ее высоту. Она должна выступать над столом на 12 см

Так у вас будет возможность обрабатывать доски по ширине и толщине. Чтобы сделать направляющую возьмите два отрезка уголка и зажим.

Центральную пилу делайте с возможностью регулировки по высоте.

Для мотора смонтируйте отдельную площадку на одной оси с коромыслом. Фиксируйте ее на болт диаметром в 1,5 см. Сбоку пилы установите металлическую пластину, предварительно сделав в ней отверстие, сквозь которое проходит болт с закрепленными ручками.

Более подробную инструкцию по изготовлению стационарной циркулярной пилы смотрите в видеоматериале:

Watch this video on YouTube

~~циркулярная пила~~

Делаем циркулярную пилу из болгарки своими руками: чертежи и видео по изготовлению

Для создания циркулярки своими руками необходимо приготовить двигатель от болгарки, профильную прямоугольную трубу и стальные уголки. Чтобы получилась настоящая удобная пила, стоит продумать упор, осевую ручку и штанги для регулировки.

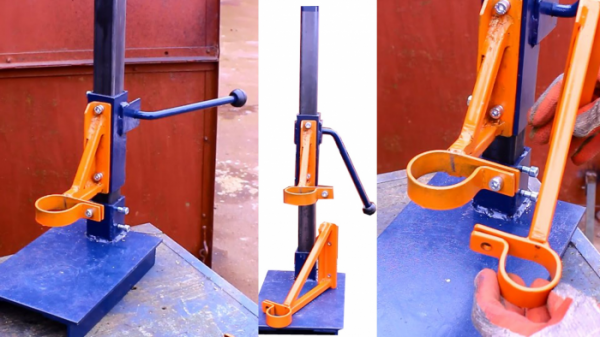

Вот несколько чертежей стойки для болгарки своими руками. По ним можно собрать упор, обеспечивающий скольжение пиле.

Вариант чертежа для работыСобранное оборудование

Порядок сборки упора будет следующий:

Необходимы несколько металлических уголков для стандартного упора в виде буквы «Т». Их располагаете на расстоянии в 3-4 мм с каждой стороны диска.
Кромки снизу необходимо закруглить, чтобы не было царапин на заготовке в процессе работы.
Спереди и с обратной стороны на болты и гайки присоедините поперечными связями уголки. Щели фиксируются шайбами.
На корпус надеваете хомут из металла. Сзади скрепляете элементы, чтобы упорная стойка и хомут стали одним целым.
В корпусе редуктора просверливаете 2-4 крепежных отверстия. Это удобнее делать в разобранном состоянии элемента.

После сборки упора, делаете осевую ручку и регулировочную штангу. Посмотрите видео, как сделать станину для болгарки своими руками по чертежам:

Watch this video on YouTube

После соединения всех элементов ваша домашняя циркулярка из болгарки будет готова. Дополнительно к ней можно изготовить различные детали. Вот несколько фото приспособлений для циркуляционной пилы своими руками:

Несложный упор из длинной деревянной балкиБыстрый вариант стола для циркуляркиЧехол на диск с зубьямиУдобный рабочий стол

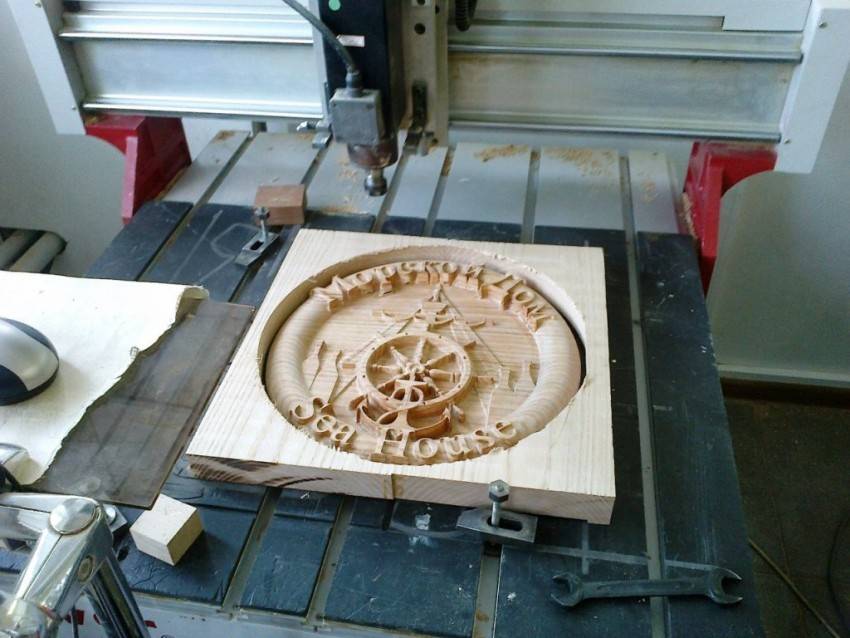

Изготовление ЧПУ станка

Изготовление ЧПУ станка немного отличается от технологии создания обычного станка тем, что здесь имеется программа, которая будет контролировать его работу. Однако, как и многие другие станки, в его основе лежит балка с прямоугольным сечением.

Важно для скрепления использовать не сваривание, а болты, так как это обеспечит большую прочность (вибрация на болты оказывает меньшее воздействие, чем на сварочные швы).

Постарайтесь предусмотреть возможность перемещения станка по вертикали. Это предоставит вам большее поле для экспериментов и использования вашей фантазии.

При сборке лучше всего начать с моторов. Они должны работать на электричестве и быть шагового типа. Прикреплять их надо прямо на ось, вертикально. Один будет двигать фрезер горизонтально, другой – вверх и вниз. После установки двигателей, переходите к прикреплению оставшихся частей конструкции.

Передаваться вращательные движения будут через систему ремней. Это обеспечит работу узловой системы.

Приспособления

Среди самодельных хозяйственных поделок и оборудования можно выделить:

столярные изделия;
верстак;
табурет;
полки;
стеллажи.

Верстак

Размеры верстака

Высота поверхности столешницы должна быть такой, чтобы работник стоя мог оперировать инструментами и оборудованием. Высоту верстака хозяин мастерской определяет сам – соответственно своему росту. Высота рабочего стола колеблется в пределах от 75 см до 80 см.

Размер столешницы определяется площадью подсобного помещения. Стол не должен препятствовать свободному проходу вокруг него.

Материал верстака

Дерево Часто используют деревянный стол. Верстак делают из бруса и досок. Ноги стола для надёжности скрепляют диагональными поперечинами.

Столешницу делают в виде щита из сбитых досок отрезками бруса. Щит опирают на ножки стола и скрепляют гвоздями или шурупами. Детали соединений делают из стального уголка.

Варианты сборки деревянного верстака разные, но в одном они едины – конструкция стола должна быть устойчивой и выдерживать статические и динамические нагрузки.

Если поверхность верстака будет подвергаться случайным воздействиям режущих и острых инструментов, то столешницу оббивают жестью или кладут сверху металлический лист.

Металл Самая надёжная конструкция рабочего стола – это верстак, сваренный из металлопрофиля. Изготовление сварного изделия подразумевает наличие сварочного аппарата и опыта работы с ним.

Опорную раму и ножки стола сваривают из стального уголка и полосы. Для подсобных деталей используют отрезки арматуры.

Столешницу делают из металлического листа, толщиной 8 – 12 мм. Толстый лист значительно увеличит вес верстака, что сопряжено с трудностями при его перемещении.

Табурет

Табурет сделать своими руками совсем просто:

Из бруса 40 х 40 мм делают 4 опоры, длиной 50 см.
Ножки на середине длины скрепляют поперечинами.
В опорах стамеской делают пазы.
На концах поперечных планок стамеской вырезают выступы по размеру пазов.
Выступы смазывают столярным клеем и вставляют в пазы.
На время высыхания клея опоры стягивают ремнем.
Сидение выпиливают дисковой пилой из широкой доски толщиной 30 мм.
Сидение размером 300 х 300 мм прибивают гвоздями или прикручивают шурупами к ножкам табурета.

Полки

Полки делают из доски, ДСП или МДФ. Они бывают открытыми или с боковыми стенками. Для крепежа используют навесные мебельные петли.

В стене просверливают отверстия, в которые вбивают дюбели. Шурупы вкручивают в дюбели не до конца, чтобы на них можно одеть петли полки.

Петли прикручивают к тыльной стороне полки. Полки навешивают на стену, одевая петли на головки шурупов.

Стеллажи

Стеллажи – это целый комплекс полок разных размеров. Их хорошо делать из ДСП. Решётчатое сооружение опирают на пьедестал или просто ставят на пол. Для устойчивости стеллажа, к боковым сторонам мебели прикручивают уголки. Свободные полки уголков с отверстиями прибивают дюбелями к стене.

Создание шлифовального станка по дереву

Самодельный шлифовальный станок имеет барабанную конструкцию, т.е. вращающийся цилиндр с надетой на него наждачной (шлифовальной) шкуркой. Его можно изготавливать таких разновидностей:

плоскошлифовальный тип, обеспечивающий шлифование только в одной плоскости;
планетарный тип, способный обрабатывать деталь в разных направлениях, создавая ровную плоскость на ней;
круглошлифовальный тип для обработки заготовок цилиндрической формы.

При закреплении абразивного полотна следует учитывать такие рекомендации:

Ширина ленты выбирается порядка 20-25 см.
Соединение полос производится встык, без зазора.
Для упрочнения стыковочного шва под него укладывается плотная лента.
Использовать необходимо только высококачественный клей.
Вал для наждачной полосы имеет по краям бортик, выступающий на 2,5-4 мм.
В качестве подложки под абразивный элемент рекомендуется использовать тонкую резину (например, велосипедная камера).

Пневматический и электрический инструмент

В Канаде есть поселение староверов, которые живут по своим законам: не пользуются электричеством, не ездят на велосипедах и автомобилях. Но это не мешает им иметь столярную мастерскую и вместо электричества использовать сжатый воздух. Для этого все помещения оборудованы воздуховодами от огромного компрессора, на каждом верстаке есть точка подключения пневмоинструментов. Применяя различные столярные приспособления, канадские умельцы вполне справляются с изготовлением мебели без электроэнергии.

В мастерской огромные окна, так как электрическое освещение не применяется. Все станки работают от сжатого воздуха. Внешняя конструкция станков не меняется, только вместо электрического двигателя установлен пневматический мотор. Рабочая станция обеспечивает работу пневматических шуруповёртов, дрелей, фрезеров.

Распиловочный станок

Высокие обороты болгарки позволяют использовать её с пильным диском для обработки древесины. Без определённой защиты это очень опасно. Мастера придумали очень полезное и оригинальное устройство самоделки для столярки своими руками, позволяющее безопасно использовать болгарку в качестве распиловочного станка.

Для этого изготавливается специальная защита, подобная стандартному кожуху, которым комплектуется инструмент. Она имеет салазки, две ручки и поворотное устройство. Салазки выглядят в виде пластины размером 200 х 120 миллиметров, с прорезью для выхода пильного диска.

К кожуху приварены две ручки для удерживания распиловочной машинки при работе. Резать и распиливать небольшой толщины пиломатериал очень удобно, а высокие обороты машинки на столярном станке позволяют легко резать материал толщиной до 30 миллиметров.

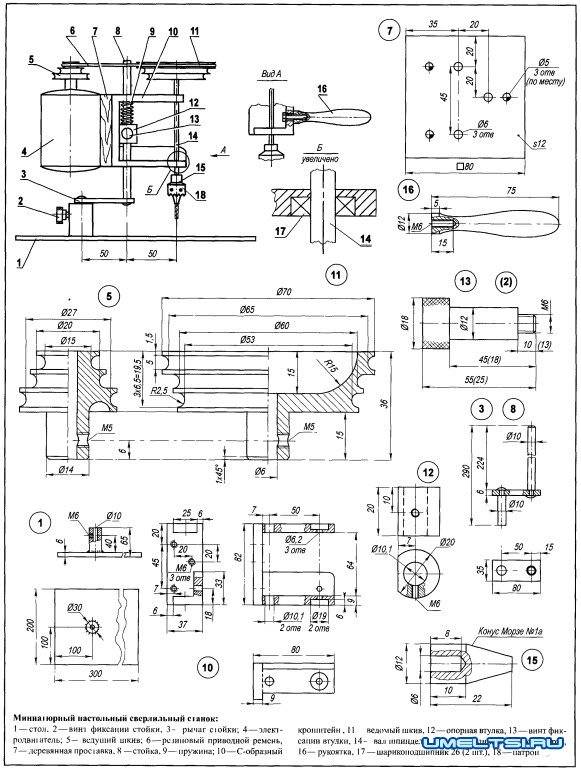

Вертикально-сверлильная модель

Станину можно изготовить из кусков уголка 50х50 миллиметров и стального листа толщиной 5 миллиметров. Для этого по краям листа на всю длину приварить два уголка, они будут выполнять функцию ножек. Размер стола 350 х 200 миллиметров. Сверху приварить кронштейн с квадратной трубы высотой 80 миллиметров для крепления стойки.

Стойка или направляющая для дрели изготовлена из квадратной трубы толщиной три миллиметра. В верхнее отверстие вварен отрезок водопроводной трубы длиной восемь миллиметров. В неё вставляется механизм натяжения троса. Высота стойки 700 миллиметров. Стойка вставляется в кронштейн и обжимается четырьмя болтами — по два на двух гранях квадратной трубы.

Каретка — это подвижный узел, на котором крепится дрель. Она сделана из уголков 50х50, сваренных между собой, высота 170 миллиметров, проушины изготовлены из полосы толщиной три миллиметра. В проушины вставляется ось, на которую наматывается трос.

Привод каретки состоит из оси, на которую намотан трос и рукоятка. Один конец троса закрепляется на нижнем кронштейне. Верхний конец троса закрепляется в трубе на верхнем торце стойки. До каретки крепится специальный кронштейн с посадочным местом под электродрель. Сама дрель затягивается специальным зажимом, сделанным из полосы толщиной 2 и шириной 40 миллиметров.

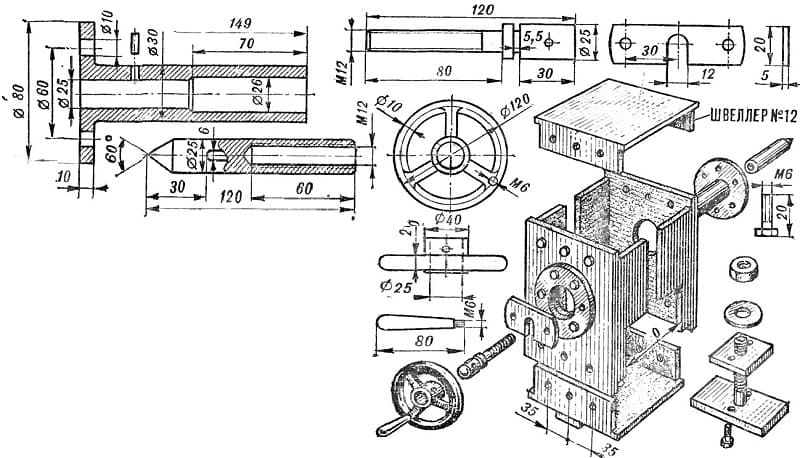

Самодельное токарное приспособление

Самодельных конструкций токарных станков по дереву очень много. Их объединяет наличие четырех основных узлов:

привод;
станина;
задняя бабка;
подручник.

Различие только в выборе привода. У кого что найдётся из электромеханических устройств, то и устанавливают на изделие:

электродрель;
болгарка;
фрезер;
электродвигатель от стиральной машины.

Можно усовершенствовать уже сделанную металлорежущую конструкцию, добавив ей дополнительных функций. Например, можно разместить горизонтально на верстаке или столе сверлильный станок. Приводом служит электрическая дрель. Задней бабкой будет рабочий стол, в котором просверлено отверстие по оси сверла в патроне и нарезана резьба для завинчивания неподвижного центра.

Дополнительно установить подручник, закрепив его на подвижном кронштейне стойки. Заготовка крепится одним концом в трезубце, зажатом в сверлильном патроне, вторым концом в неподвижном центре. Для небольшого количества несложных деталей — вполне хороший самодельный деревообрабатывающий станок с приспособлением и оснасткой для изготовления фигурных деталей, получаемых путём точения.

Перечень инструментов и механизмов для мастерской или гаража ограничивается только площадью помещения и материальными возможностями владельца. Несмотря на то, что многие изделия изготавливаются из отходов, затраты на покупные детали и инструмент, необходимый для сборки, весьма ощутимые.

Станки для мастерской

Ниже будет описан общий принцип сборки станков для мастерской, который можно взять за основу, а сборку производить из доступных материалов.

Токарный по дереву и металлу

Стоит сразу сказать, что на таком токарном станке в домашней мастерской можно будет обрабатывать только небольшие металлические заготовки

Важной частью станка для мастерской, которая будет обеспечивать стабильность обработки, является станина. Ее можно изготовить самостоятельно или использовать заводскую. Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок

Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже

Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок. Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже.

В качестве двигателя, который будет вращать деталь можно использовать агрегат от старой стиральной машины, насоса или какого-либо станка. В качестве задней бабки можно использовать мощный патрон для дрели. В этом случае в него можно будет вставлять конус или сверло, если это потребуется при обработке. Переднюю бабку можно приобрести заводскую или изготовить по образцу на фото.

В этом случае потребуется металлическая ось, лучше, если она будет изготовлена из закаленной стали. Необходимо два держателя с подшипниками под ось. С одной стороны фиксируется шкив, а с другой патрон, в который будет зажиматься заготовка. Двигатель на такой станок для мастерской устанавливается рядом с передней бабкой, а усилие передается через ремень. Скорость можно варьировать частотным модулем или перекидкой ремня по шкиву. Потребуется также опорный элемент, который изготавливается по схематическому рисунку, приведенному ниже.

Видео о самостоятельной сборке токарного станка по дереву есть ниже.

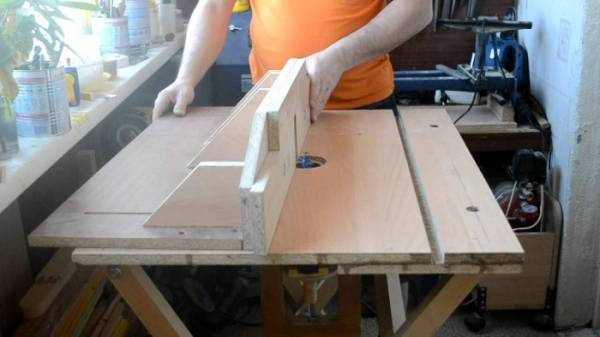

Фрезерный станок

Фрезерный станок для домашней мастерской также собрать довольно просто. Одним из вариантов является использование готового ручного фрезера, который является незаменимым для хозяина, который любит что-то делать из древесины в своей мастерской.

Для ручного станка можно изготовить специальный верстак в домашнюю мастерскую. На фото показан пример такого стола. По своей сути это небольшой стол, в котором есть отверстие для фрезы и крепление для самого фрезера. При желании сделать это в мастерской можно и на готовом верстаке

Важно подобрать наиболее удобное место для фиксации фрезера. Во время крепления необходимо правильно рассчитать максимальный вылет фрезы. При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере

Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже

При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере. Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже.

Совет! При наличии двигателя требуемой мощности и частотного преобразователя можно соорудить стационарный фрезерный станок в мастерской.

Для этого двигатель закрепляется к нижней части стола. На вал двигателя монтируется патрон для фрезы. Подключение осуществляется через частотник, который будет варьировать обороты.

Сверлильный станок

В качестве сверлильного станка в мастерской можно использовать дрель. Но для этого ее необходимо правильно зафиксировать. Сделать это можно посредством держателя, который может быть стационарным для мастерской или переносным. Есть множество различных вариантов сборки такого держателя дрели для мастерской. Один из них приводится в видео ниже. Для сборки потребуются материалы, которые есть в шаговой доступности в каждом строительном магазине.

Циркулярная пила

Стационарную циркулярную пилу для мастерской можно изготовить похожим образом, как и держатель для ручного фрезера. Достаточно изготовить в столешнице прорезь для полотна плиты и монтировать ее, когда это потребуется. Единственным недостатком такого решения является уменьшение глубины реза. Исправить это можно установкой на металлическую столешницу, которая меньше по толщине. Видео о сборке такой конструкции есть ниже.

Конструирование столярного верстака своими руками: чертежи, видео

Начнем изучать полезные приспособления для домашнего хозяйства своими руками с верстака. Эта полезный агрегат бывает следующих разновидностей: стационарные, мобильные и складные.

На схеме изображены основные элементы такого верстака

Помните, что чертеж складного верстака своими руками должен содержать такие детали:

Для проведения работ потребуются специальные чертежи

на верхней крышке монтируется конструкция тисков;
опорные ноги верстака делаются из сосны и липы. Между ними ставится продольные соединительные балки для устойчивости всей конструкции;
полки для инструментов монтируются под верстаком.

На схеме показано, как правильно выполнять сборку подобного оборудования

Как сделать простой верстак, вы можете посмотреть в этом видео:

Технология и чертежи столярного верстака своими руками: простая конструкция

Чтобы сделать такое приспособление потребуются чертежи с размерами столярного верстака.

На данном фото можно увидеть, как делается складная конструкция

Рассмотрим, как можно соорудить подобное устройство:

чтобы сделать крышку понадобятся толстые доски. Габариты щита должны быть 0,7*2 метра. Для крепежа применяются длинные гвозди;
выполняется отделка крыши с помощью бруса;
в зависимости от габаритов столярного верстака применяются вертикальные опоры;
определяется высота рабочей поверхности приспособлений для столярной мастерской своими руками. Разметка под брусья наносится на земле, куда закапываются данные элементы;
выполняется установка крышки верстака. Опорные брусья крепятся по парам. При этом применяются длинные саморезы.

Вариант самодельной конструкции

Особенности создания и проектирования деревянного верстака своими руками

Вы можете купить деревянный верстак или сделать его своими руками. Дополнительно конструкцию можно оборудовать выдвижными ящиками. Итак, рассмотрим технологию изготовления:

вертикальные опоры фиксируются при помощи горизонтальных перемычек. В них делаются пазы для соединительной фурнитуры. При этом может использоваться стамеска и молоток;
когда перемычки установлены на нужном уровне, то проделываются отверстия в брусках на опоре. Затем монтируется болт, после этого элементы стягиваются;
горизонтальные перемычки устанавливаются по две штуки на каждой стороне. Детали под столешницей потребуются для монтажа над рабочей поверхностью;
болты используются для крепления рабочей поверхности. На столешнице высверливаются отверстия для крепежных элементов. Болты монтируются так, чтобы болты были утоплены.

Чертежи конструкции из древесины

Вы можете без труда сделать ленточный шлифовальный станок в домашних условиях. При этом понадобится наждачное полотно шлифовальной ленты. Ее наклейка осуществляется встык. Чтобы усилить шов необходимо подложить под низ плотный материал. В этом случае не стоит применять низкокачественный клей.

Готовый каркас для стола

Диаметр вала для ленты должен быть на несколько мм пошире в центре, чем с краю. Чтобы лента не скользила необходимо сделать намотку из тонкой резины. Для изготовления шлифовальных устройств можно подобрать такие конструкции, как планетарные, круглошлифовальные и плоскошлифовальные.

Технология изготовления столярных тисков для верстака своими руками

Для верстаков часто делаются тиски своими руками в домашних условиях. Видео позволяет увидеть этот процесс:

Чтобы сделать подобную конструкцию потребуются специальные шпильки. Для работы понадобится винтовой штырь, имеющий резьбу. Также необходимо подготовить пару досок. Один элемент будет фиксированным, а второй перемещаться. При изготовлении обязательно использование чертежей тисков своими руками. В каждой из досок необходимо проделать отверстия для шпилек, которые соединяются с помощью гвоздей. Затем в них вставляются винты и гайки с шайбами. При конструировании самодельных тисков своими руками следует применять инструкции и готовые схемы.

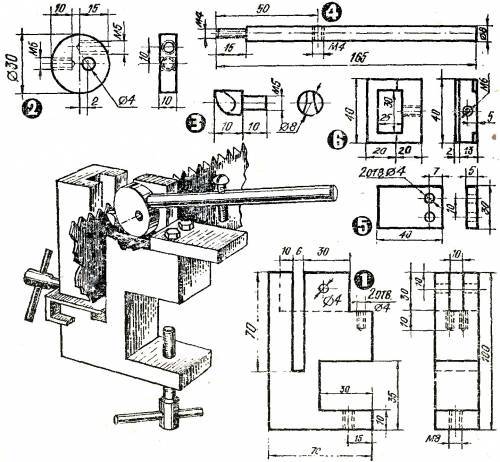

Конструкция столярных тисков

2 Сверли железо, не выходя из дома – фрезерный станок своими руками

Наряду с деревянными заготовками в домашнем хозяйстве регулярно требуются изделия из металла. Для работы с ним человек придумал немало станков: токарные, отрезные, фрезерные и т. д. Металлообрабатывающий токарный станок похож на деревообрабатывающие – отличие в запасе прочности и мощности. Отрезной станок предполагает работу с полотнами железа. Но рядовому домовладельцу для этих целей хватает пилы по металлу или болгарки. А вот фрезерный станок требуется гораздо чаще. С его помощью обрабатываются фасонные поверхности и плоскости и можно изготовить сложные металлические изделия (шкивы, ролики и т. п.).

Цена заводского фрезерного станка начинается от 10 тыс. рублей (как правило, гораздо выше). Но при наличии свободного времени, некоторых деталей и умелых рук, его можно собрать и дома. Пусть не слишком мощный и красивый, но функциональный.

Для домашнего фрезерного станка понадобится:

Электрическая дрель, работающая от 220 вольт (силовой привод);
Домкрат;
Металлические швеллеры, уголки №25, квадратная трубка №20;
Металлические стержни для осей или резьбовые шпильки;
Фанера толщиной 10 мм (столешница верстака);
Цанговый патрон;
Конус Морзе – специальное крепление в шпинделе станка. Отличается надежностью, точностью центрирования и позволяет оперативно менять инструмент;
Слесарные инструменты, сварочный аппарат, крепеж.

Как видите, посещение специализированного магазина неизбежно – всевозможные кустарные приспособления могут травмировать начинающего мастера.

Примерную схему будущего станка можно посмотреть ниже:

Этот чертеж не эталон, но на его основе вполне можно разработать собственный механизм. После подготовки необходимых инструментов и эскизов можно приступать к сборке. Начинается она с создания станины и колонны. Это П-образная конструкция, положенная на бок, где нижняя плоскость – основание станка.

Следующий этап – направляющие, позволяющие консоли передвигаться вертикально. Для этих целей служат отшлифованные уголки (№25), привернутые болтами к станине. Закончив с вертикальными направляющими, приступаем к горизонтальным. Здесь пригодится квадратная труба – в ней высверливаем отверстия, через которые пропустим металлические стержни с нарезанной резьбой (или шпильки).

Для регулировки высоты рабочего стола под его плоскость устанавливается автомобильный домкрат. Он позволяет менять высоту консоли на 8–10 см. Саму столешницу вырезаем из фанеры и приворачиваем к каркасу из труб. Для удобства болты утопите в столешницу – они не должны выступать и мешать работе.

На столешнице монтируем тиски для удержания обтачиваемой детали. Их можно купить в строительном магазине или сделать самому из стержня с резьбой и уголков. Как видите, это несложно:

Заключительный этап – установка дрели, исполняющей роль электрического привода, в станину станка. Она крепится в верхнюю перекладину буквы «П». Такая силовая установка во избежание вибрации фиксируется болтами и перемычками по принципу тисков. Конус Морзе устанавливается на шпиндель закрепленной дрели.

Как видите, многие полезные приспособления для домашнего хозяйства делаются своими руками. Достаточно приложить голову и запастись терпением.

С этим читают

Самодельные станки и приспособления для домашней мастерской: изготавливаем своими руками
