Расстояние между стропилами односкатной и двухскатной крыши

Что собой представляет двускатная крыша

Из названия становится понятным, что конструкция крыши – это два ската, имеющие прямоугольную форму в плоскости. Чаще скаты имеют одинаковые размеры, но существуют так называемые асимметричные конструкции, в которых скаты по габаритам отличаются друг от друга.

При этом скаты установлены друг к другу под определенным углом, который называют наклоном. Линией соприкосновения является коньковый брус, являющийся частью стропильной системы. По-простому его называют коньком, и он является наивысшей точкой крыши.

Боковые плоскости, сформированные скатами, называются фронтонами. Они имеют треугольную форму. После сооружения крыши боковины облицовывают листовыми или панельными материалами: фанера, ОСП, даже доски и прочее.

Как сделать двускатную крышу под профнастил

Для многих приоритетным вариантом покрытия двухскатной кровли являются листы профнастила. Эксплуатационные характеристики данного материала зарекомендовали себя наилучшим образом среди владельцев загородных домов. Профнастил одновременно сочетает достойный внешний вид и высокий уровень качества. Двухскатный каркас, покрытый профлистом, отлично справляется с различными воздействиями окружающей среды. Уклон конструкции крыши препятствует задержке снега зимой и скоплению дождевой воды, данные условия немаловажны для строительства на территории России.

Создание стропильной системы с двумя скатами не составляет особой сложности, укладка кровельного материала также возможна своими руками. Чтобы успешно осуществить строительство крыши здания своими силами, необходимо иметь опыт в монтаже, спросить совета у профессионалов о правилах ведения стройки и составить подробный чертеж для дальнейшей реализации. При создании стропильной системы, следует учитывать технические характеристики профнастила, соблюдать корректное расстояние между стропилами. Правильный подход перед началом строительства, облегчит последующий монтаж.

Каркас крыши с двумя скатами и его преимущества

Крыша, состоящая из двух скатов – это конструкция, в которой два элемента соединяются в коньковой части. Значение уклона определяется от конька крыши. История архитектуры свидетельствует о том, что крыша с двумя скатами применялась в древнем домостроении. Благодаря надежности, простоте и доступности осуществления, данную конструкцию используют достаточно часто в современном малоэтажном строительстве. Каркас стропильной системы допускает вариацию карнизных свесов по размеру и различную форму фронтонов. При монтаже крыши здания своими силами потребуется набор оборудования и материалов, который под силу организовать каждому.

Специфика металлического покрытия

Для производства профнастила используют сталь различной толщины, поэтому материал может быть следующих видов:

  • Кровельный (укладывается поверх стропил). Листы могут быть полимерными и покрыты слоем цинка. Для полимеров характерны различные цветовые варианты (от синей до коричневой палитры оттенков). Оцинкованное покрытие не отличается разнообразием цветовой гаммы, материал доступен только в сером тоне. Габарит профиля листов кровельного материала – от 35 до 75 мм;
  • Для покрытия стен. В данном случае поверх основания всегда наносится полимерный состав (в процессе производства). Область применения стенового профнастила: возведение ограждений, строительство перегородок, а также отделке зданий. Высота профнастила варьируется в пределах 8-21 мм. Незначительный размер высоты листов обозначает условия эксплуатации материала – профнастил не должен испытывать существенного давления;
  • Несущий (усиленный) вариант. Подходит для создания опалубки здания. Каркас будущего строения конструируют из металлических элементов, приваривая к опалубке, после чего происходит фиксация бетонным раствором.

Альтернативным вариантом покрытия кровли является черепица из металла, ее устройство также достаточно легко организовать своими силами. Однако ее стоимость дороже, чем листов профнастила.

Выбор кровельного покрытия

Зачастую для кровли выбирают следующие марки профнастила: Н75, Н60 и НС35. Ориентир для размера листов – крыша с двумя скатами должна быть полностью покрыта от элемента конька до окончания карнизной линии. Для соединения элементов необходимо делать запас в 0,5 метра.

Стандартный габарит отдельного элемента профнастила: 12 метров – длина листа, от 0,6 до 1,25 м варьируется ширина профлистов, толщина – от 0,3 до 1,5 мм.

Проводя замеры объекта строительства своими силами, учитывайте следующее правило: лист покрытия крыши устанавливают таким образом, чтобы его край выступал за карниз на 40-50 мм.

Что необходимо для строительства двускатной крыши?

Для правильного устройства профнастила в качестве кровельного покрытия потребуется:

  • Материал для создания гидроизоляционного слоя;
  • Крепежные элементы;
  • Ножницы, которыми можно резать металл;
  • Пила с дисками для разных видов работ;
  • Строительный уровень;
  • Брус (сечение 10х10 см);
  • Электролобзик.

При работе с профнастилом запрещается использовать болгарку, а также круги с абразивной поверхностью.

Статьи на похожие темы

Каков шаг в зависимости от материала кровли

Ондулин

Если в качестве кровельного материала будет использоваться ондулин, то стропильная система сооружается из сосновых досок сечением 50 х 200 мм, а стропила должны располагаться на расстоянии не менее 60 см и не более 90 см друг от друга.

Сверху настилается обрешетка из бруса сечением 40 х 50 мм.

Металлочерепица

Кровля из металлочерепицы при строительстве загородных домов используется чаще всего.

Потому, что этот материал намного легче керамической или цементной черепицы.

Хотя по внешнему виду очень на нее похож.

Небольшой вес металлочерепицы дает возможность использовать при создании стропильной системы доски меньшего сечения, а для обрешетки использовать более тонкие бруски.

Снижение размеров элементов системы стропильных ног, в свою очередь, снижает нагрузку на стены здания и его фундамент.

При строительстве стропильной системы под металлочерепицу стропила монтируют с шагом 60 – 95 см.

Сечение материала составляет 50 х 150 мм.

По мнению экспертов, если в промежуток между стропилами поместить утеплитель, имеющий толщину 150 мм, то в чердачном помещении будут созданы наиболее комфортные условия для проживания.


Для обеспечения вентиляции пространства, где уложен утеплитель, при монтаже стропильной системы сверят отверстия около верхней кровли диаметров 12 мм.

Технология изготовления стропильной системы под металлочерепицу от технологии изготовления каркаса под другие кровельные материалы существенно не отличается.

Единственное ее отличие — это монтаж в верхней части.

Монтирование верхней опоры производят не на коньковый брус сбоку, а на коньковый прогон.

Наличие свободной зоны между стропилами позволяет воздуху полноценно циркулировать под настилом, что способствует предохранению от образования конденсата.

Керамическая черепица

Конструкция системы под керамическую черепицу имеет свои особенности.

Ведь для изготовления такого кровельного материала используют глину.

А это очень тяжелый материал.

Если сравнить металлочерепицу и черепицу керамическую, то последняя весит в 10 раз больше.

Соответственно, и стропильная система существенно отличается.

На 1 квадратный метр поверхности кровли приходится нагрузка в размере 40 — 60 кг в зависимости от производителя и марки изделия.

Стропила для такой каркасной системы изготавливают из древесины, которая прошла длительную сушку.

Такая древесина должна иметь влажность не больше 15%.

Используется брус, имеющий сечение 50 х 150 или 60 х 180 мм.

Так надежнее.

А расстояние между стропильными ногами может составлять 80 — 130 см.

Точно значение можно назвать, если известен угол наклона скатов.

Если угол наклона будет равен 15 градусов, то шаг стропил будет равняться 80 см.

А если угол наклона, например, будет составлять 75 градусов, то шаг может быть больше – 130 см.

Больше 130 см интервал между стропилами не делают.

Также при вычислении шага стропил учитывается их длина.

Чем больше дина, тем меньше расстояние между ними.

Чем короче стропильные ноги, тем больше можно делать расстояние.

Если угол наклона составляет 45 градусов, то кровельщик может безопасно по крыше передвигаться, если шаг стропил составляет 80 см.

Профнастил

При создании стропильной системы под профнастил минимальное расстояние между стропильными ногами составляет 60 см.

Максимальная величина – 90 см.

Если по каким-либо причинам шаг стропил составил больше 90 см, то возникает необходимость в установке поперечных досок большого сечения.

Сами стропильные ноги могут иметь сечение 50 х 100 или 50 х 150 мм.

Шифер

Несмотря на появление большого количества новых кровельных материалов, асбоцементный шифер остается одним из самых популярных.

Если на крышу планируется укладывать шифер, то стропила должны иметь сечение 50 х 100 либо 50 х 150 мм.

Расстояние между ними делают не меньше 60 и не больше 80 см.

Обрешетку изготавливают из бруса, имеющего сечение 50 х 50 мм или доски сечением 25 х 100 мм.

При устройстве любой строительной конструкции следует помнить, что существуют еще непредвиденные ситуации.

И, поэтому, при расчете сечений стропил и расстояния между ними необходимо предусматривать запас прочности.

Видео о монтаже стропильной системы.

Что еще почитать по теме?

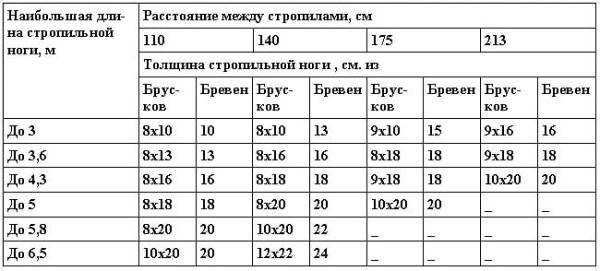

Когда нужно рассчитывать расстояние между стропильными ногами

Такая необходимость возникает очень редко и в основном касается нежилых помещений. К примеру, застройщик уже имеет доски для изготовления стропильной системы, ему необходимо знать, на каком расстоянии фиксировать стропила, чтобы крыша выдерживала расчетные нагрузки. То есть, нужно делать обратный расчет. Если в стандартной ситуации расстояние известно и с учетом этих параметров подбираются размеры досок, то во втором случае все наоборот. Известны размеры стропильных досок, нужно определить шаг стропилин. Делается это в таком порядке.

  1. Узнайте величину снеговых и ветровых нагрузок на кровлю в данном климатическом регионе. Величина угла наклона скатов стропильной системы задана. Если кровля из штучной черепицы или асбестоцементного шифера, то рекомендуется к полученной сумме прибавить их массу. Вес более легких материалов при расчетах игнорируется.

  2. Определите распределенную нагрузку. Если стропильные ноги имеют наклонные упоры, то следует знать максимальное расстояние между двумя точками. К примеру, от конька до упора 1,5 м, а от мауэрлата 3,0 м. Для расчетов нужно брать 3,0 метра именно на этом участке стропильные ноги должны иметь максимальную прочность.

  3. Первые два действие ничем не отличаются от обычного ранее описанного расчета. А далее необходимо воспользоваться СНиПами и узнать, какие максимальные нагрузки на изгиб выдерживают пиломатериалы. Не подбирать их значения с учетом нагрузок, как ранее описывалось, а наоборот, пользоваться уже имеющимися значениями.

Зная общую нагрузку на крышу и максимальную нагрузку на одну стропилину простым арифметическим действием определяем количество стропильных ног. Разумеется, все округления делаются в большую  сторону, излишек запаса прочности стропильной системе никогда не повредит. Последний этап – длина ската крыши делится на минимальное количество стропилин и получается расстояние между ними. Округления нужно делать в сторону уменьшения шага.

Виды стропильных систем

В зависимости от конструктивного решения стропила могут быть наслонными, висячими или комбинированными. При подборе схемы нужно учитывать размеры пролета и наличие внутренних несущих стен.

Устройство стропильной системы двускатной крыши

Наслонная стропильная система

Этот вид конструкций представляет собой стропильные ноги, опирающиеся на наружные и внутренние стены. Балки как бы «наслоняют», при этом в системе отсутствуют горизонтальные распирающие усилия, которые воспринимаются только капитальными опорами.

Вариант простейшей наслонной системы

За счет меньших напряжений «наслонная» система имеет более простую и дешевую конструкцию. Мауэрлат может укладываться как по периметру здания (если стены недостаточно прочные), так и отдельными участками — коротышами по 60-70 см в местах опирания стропил.

Для усиления системы и уменьшения прогибов используются прогоны, подкосы, стойки. Они перераспределяют напряжения, что позволяет уменьшить сечение несущих элементов.

В коньковом узле стропила соединяются внахлест или встык. Дополнительно устанавливаются накладки на болтах или нагелях.

В зданиях, сложенных из бруса или бревен, роль мауэрлата играет верхний венец. В него врубается нижний конец стропил, который дополнительно закрепляется с помощью проволочных скруток или скоб.

Соединение стропильной ноги с мауэрлатом при помощи вырубки и гвоздей

Наслонные системы собираются на высоте по месту. Все элементы монтируются последовательно. Для временной фиксации используются различные приспособления типа подпорок или прикрученной к фасаду доски. Ускоряет сборку укладка прогона (конькового бруса) перед монтажом стропил.

Подвижный способ крепления стропилы и мауэрлата

Преимущества наслонных конструкций — возможность сборки без грузоподъемных механизмов, меньшие усилия в системе и как следствие, применение пиломатериалов небольшого сечения. Недостаток — при пролетах от 6,5 м нужна внутренняя несущая стена.

Висячие стропила

В отличие от наслонной системы этот вид применяется при отсутствии промежуточной капитальной опоры и достаточно большом пролете (от 6 до 14 м). Усилия в нижнем поясе возникают значительные, поэтому вводятся дополнительные элементы — горизонтальные затяжки или ригели, вертикальные бабки с опиранием на затяжку.

Очень часто висячая система сочетает функции перекрытия, то есть нижние балки используются как основа для потолка или пола. При пролетах до 5 м стропила соединяются затяжкой, более 6 м — добавляются усиливающие ригели, свыше 9 —конструкция включает дополнительные наклонные и горизонтальные связи. Отдельный фрагмент крыши из стропил, затяжки и связей называется фермой.

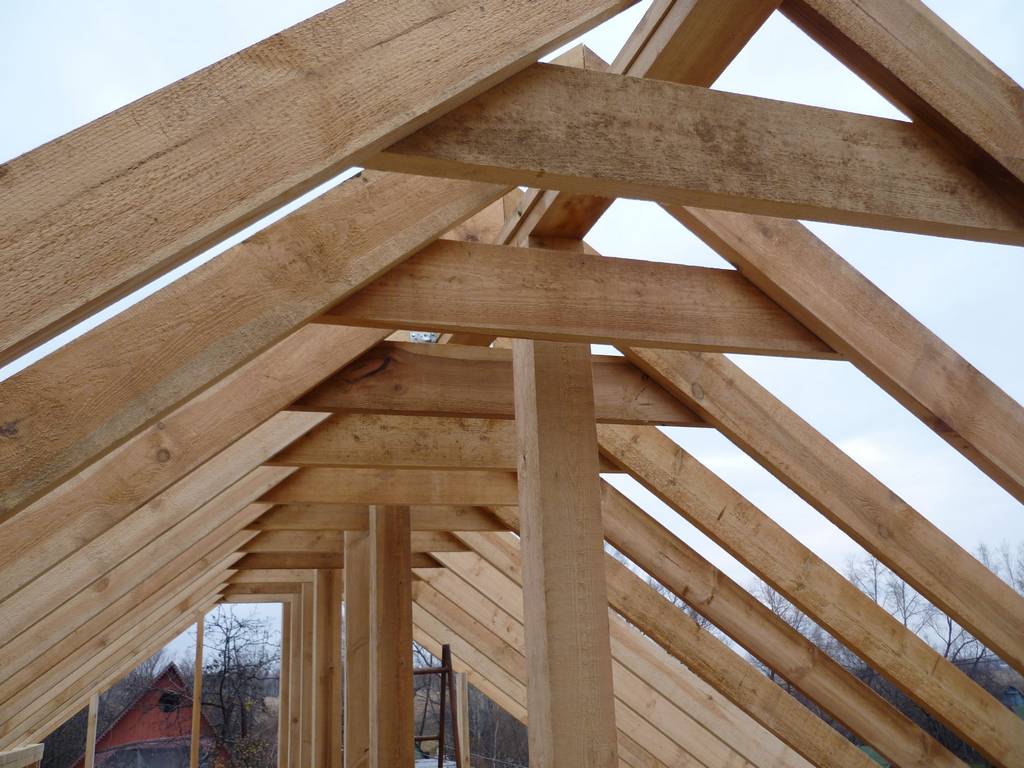

Стропильные ноги, скреплённые ригелем

Крупные секции собираются на земле. Их поднимают на крышу с помощью механизированных устройств и устанавливают на мауэрлат. Предварительно по поверхности стены устраивается подкладка из гидроизоляционных материалов.

Схема шарнирной фермы с подвеской и подкосами

Поскольку ферма — жесткий элемент, крепление к коньковому брусу более сложное, чем при наслонном варианте. Здесь применяется врубка с усилением накладками из дерева или металла.

Иногда обе системы комбинируются. Между фермами, установленными с шагом 3-4 м, монтируются наслонные стропила. Это несколько упрощает и удешевляет строительство.

Преимущества висячих конструкций — высокая несущая способность, возможность перекрывать большие пролеты без промежуточных опор. Недостаток — сложное изготовление и монтаж.

Этапы монтажа

Самостоятельное сооружение крыши из профнастила с системой стропил требует тщательной организации процесса. Каждый этап работ должен соответствовать технологии, ведь от этого зависит качество будущей конструкции. Важным требованием является выбор надежных, качественных материалов, обладающих необходимым уровнем характеристик. При этом стоит сделать точный расчет количества профнастила и других элементов

Обязательным требованием является разработка проекта, в котором отражаются все особенности будущего сооружения.
В процессе проектирования важно учесть следующие моменты:

  • Нагрузка на кровлю;
  • Угол наклона скатов конструкции;
  • Вид материалов для строительства;
  • Оптимальный шаг между элементами обрешетки и стропилами;
  • Метод соединения узлов конструкции.

Для создания чертежа не обязательно обладать профессиональными навыками и знаниями. Существует множество компьютерных программ, которые позволяют создать точный проект. Характеристики, например, угол наклона скатов, определяются в зависимости от необходимого уровня надежности конструкции, а также с учетом всех особенностей здания.
Расчет нагрузки является обязательным этапом проектирования. При этом учитывается вес материалов, которые применяются для строительства кровли, а также ветровая и снеговая нагрузка. Последний показатель можно определить с помощью специальных таблиц, в которых содержатся данные по всем регионам. Получившиеся результаты вычислений следует сложить и умножить на коэффициент 1.1.

Основной комплекс работ включает в себя два обширных этапа: создание системы стропил и монтаж профнастила. Качественная двускатная стропильная система требует выполнения следующих действий:

  • Монтаж нижних балок рам стропил, которые изготавливаются из бруса, имеющего сечение 100×100 мм. Для этой цели подходит сосновый материал, под края которого необходимо уложить любой гидроизоляционный слой;
  • С помощью отвеса следует определить центр установленных балок, а в данную область осуществляется крепление вертикальной стойки из бруса 100×100 мм. Установка проводится по одной линии, а расстояние между стойками не должно быть менее 2 метров. Из досок изготавливаются деревянные раскосы, которые служат для поддержки стоек в вертикальном положении;
  • На верхние торцы вертикальных стоек укладывается брус, сечение сторон которого равно. Осуществляется проверка горизонтальности, а затем крепление данных элементов;
  • Внешняя сторона всех брусьев обшивается досками, а для внутренней области используется фанера. Пространство между данными элементами необходимо заполнить качественным утеплителем для создания кровельного пирога;
  • Далее сооружается мауэрлат, который служит для равномерного распределения нагрузки. Под элементы мауэрлата необходимо уложить рубероид, сложенный вдвое;
  • Для стропил используются ровные доски, сечение которых – 200×50мм. Шаг между деталями стропил составляет 1 метр, а длина досок должна быть не менее 1,5 метров.

Качественная стропильная система может быть легко оборудована своими руками. После данного этапа следует покрыть двускатную крышу профнастилом. Для этого необходимо создать обрешетку и заделать фронтоны. При этом карнизы снизу подшиваются качественной фанерой. Материал должен обладать влагостойкостью, ведь от этого зависит надежность и долговечность конструкции.

Профнастил укладывается своими руками достаточно просто. Монтаж проводится методом внахлест, а крепление осуществляется с помощью саморезов. При этом может потребоваться обработка материала соответственно необходимым размерам. Все действия с профнастилом следует проводить в перчатках, так как элементы имеют острые края. Качественная стропильная система должна быть ровной, ведь от этого зависит надежность кровли.

Долговечная двускатная кровля выполняется только из высококачественных материалов и только после тщательного проектирования и расчета. При этом крыша из профнастила требует хорошего утепления, что позволяет создать комфорт в доме. Правильный монтаж, расчет наклона скатов и других параметров, оптимальное крепление — каждый этап работ по созданию системы двускатной кровли должен быть продуманным и технологичным.

https://youtube.com/watch?v=k6i41uO373k

Особенности установки стропил под покрытие из керамической черепицы

Стропильная конструкция под укладку керамической черепицы обладает своей спецификой главным образом по причине того, что изготовлена керамическая черепица из глины – достаточно тяжелого кровельного материала, чей вес в 10 раз превышает вес металлочерепицы.

Отсюда следует, что нагрузка на несущую конструкцию составляет приблизительно 40-60кг на каждый квадратный метр кровли.

Поэтому стропила под данную каркасную систему должны подбираться из сухой древесины влажностью не выше 15%. В качестве стропил используют брус 50*150 мм сечением (для большей надежности лучше выбрать 60*180 мм).

Шаг стропильных ног при этом должен колебаться в пределах 80 – 130 см, причем, чем круче уклон кровли, тем больше будет шаг стропил.

При величине угла наклона в 15 градусов расстояние от одного стропила до другого составит 800 мм, если же угол равен 75 градусам – шаг будет равняться 1300 мм.

Кроме того, рассчитывая расстояние между стропилами, необходимо учесть также длину стропил. Максимальная длина стропил потребует устройства минимального расстояния между ними, тогда как при коротких стропилах шаг между ними может быть большим.

Еще одной особенностью устройства керамической кровли является шаг обрешетки, с которым она набивается на стропила. Размер шага зависит от типа выбранной черепицы и, кроме того, он должен обеспечивать возможность расположения на скате целого числа рядов.

Чтобы рассчитать шаг обрешетки под керамическую кровлю, необходимо от общей длины ската вычесть длину ее нижнего шага и расстояние от нижнего края последнего бруска обрешетки, после чего разделить полученный результат на предполагаемый шаг обрешетки.

Самым простым методом расчета орудуют исходя из того, что основная масса видов черепицы обладает длиной в 400 мм, при этом нахлест при ее укладке составляет около 55-90 мм.

Соответственно, шаг обрешетки в данном случае будет равняться длине черепицы за вычетом величины нахлеста, другими словами шаг будет варьироваться в пределах 310-345 мм.

Для крыш с несколькими скатами число черепичных рядов и шаг обрешетки необходимо рассчитывать по отдельности для каждого шага.

Разметка рядов наносится при помощи шнура, который закрепляется на контробрешетке, располагаемой с противоположных сторон ската крыши.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу

Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Основные положения расчета

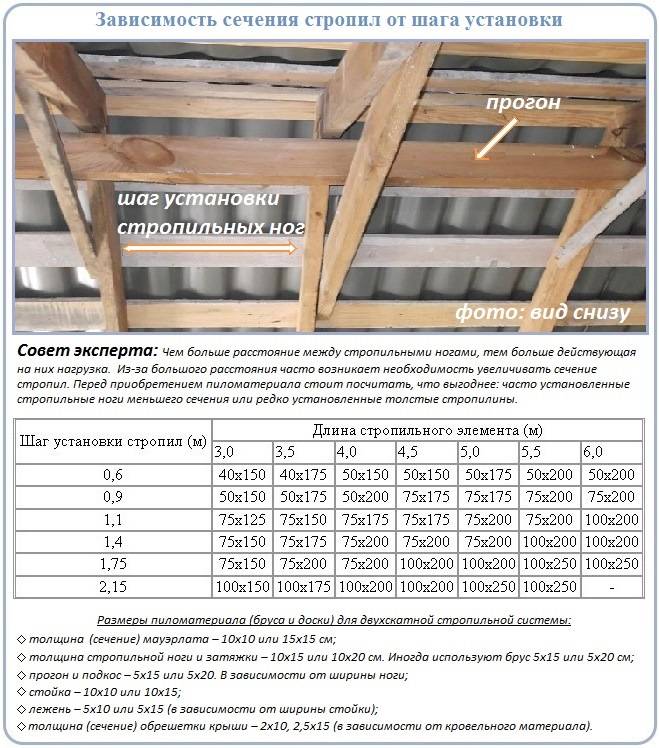

Шагом стропил называется расстояние от одной стропильной ноги до другой.

При строительстве крыш частных домов эта величина равняется 1 метру.

Но это цифра приблизительная.

Чтобы получить точный размер интервала, необходимо выполнить расчет несущей способности стропильной системы выбранного типа.

Для выполнения правильного расчета следует использовать следующую схему:

  • вначале необходимо определить, какова длина кровельного ската;
  • теперь полученную цифру следует разделить на величину ориентировочно выбранного стропильного шага. Если вы предварительно выбирали его значение в 1 метр, то надо делить на 1.

    Если выбирали 0,8 – то делить следует на 0,8 и т.д.;

  • после этого к полученному результату прибавляют единицу и округляют полученное значение в большую сторону. Это действие необходимо для того, чтобы получить точное количество стропил, которые нужно будет установить на один скат;
  • общую длину ската нужно разделить на количество стропильных ног, полученное при предыдущем расчете. И получаем точное расстояние между ними.

Чтобы лучше все понять, давайте рассмотрим пример.

Измерив длину ската кровли, получили 27,5 метра.

Выбираем шаг 1 метр, чтобы удобнее было считать.

27.5/1=27,5 м.

Теперь прибавляем единицу 27,5 м +1 = 28,5 м.


Округляем в большую сторону до ближайшего значения и получаем число 29.

То есть на один скат нашей кровли необходимо установить 29 стропильных ног.

Теперь длину кровли делим на их количество: 27,5/29=0,95 м.

Значит, в нашем случае шаг стропильных ног должен составлять 0,95 метра.

Это общий расчет.

При котором не учитывается особенность конкретного кровельного материала.

А он может существенно изменить этот параметр.

Когда вы будете знать, какой именно материал вы будете на кровле использовать, в порядок расчета придется внести некоторые изменения.

Шаг стропил под покрытие из профнастила

Что касается профнастила, то рекомендованное расстояние между рядовыми стропилами в данном случае колеблется в пределах 600-900 мм.Если же расстояние будет больше указанного, то возникнет необходимость использования поперечных досок (обрешетки) с большим сечением. Здесь сечение стропил обычно выбирают равным 50*100 мм либо 50*150 мм.

В качестве обрешетки для укладки профнастила могут быть использованы доски 30*100 мм. Они монтируются с шагом в 500 мм и более в зависимости от высоты трапеции и толщины материала.

При устройстве обрешетки под металлочерепицу не нужно забывать, что доска, выходящая на карниз, должна быть толще остальных на 10-15 мм.
