Какая розетка нужна для электрической духовки — подходит ли обычная

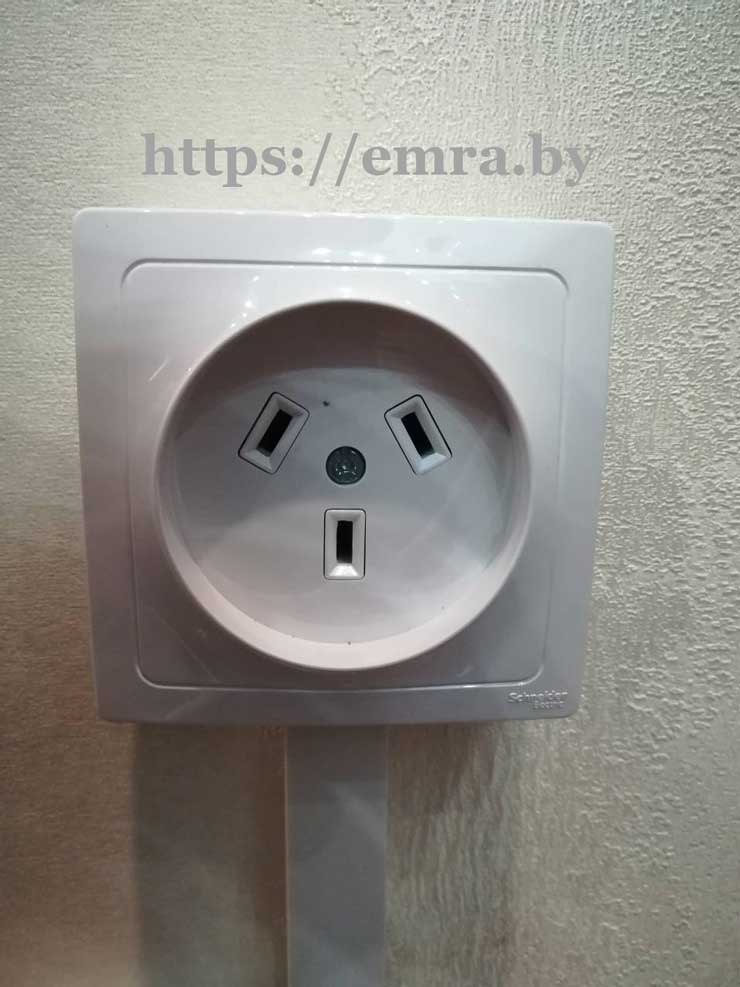

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

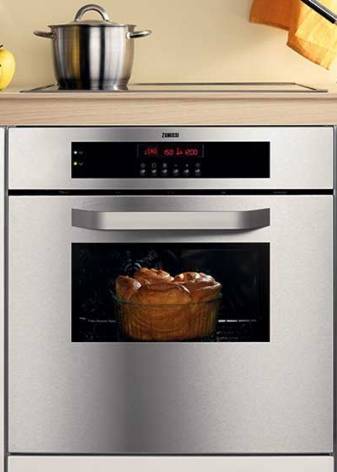

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

• Можно, главное чтобы при этом соблюдались 3 условия:
• духовка должна быть мощностью не более 3,5 кВт;
• розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
• в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Названия ядовитых комнатных растений

Комнатных растений, которые являются ядовитыми достаточно много, и перечислить всех их в рамках одной статьи просто невозможно. Поэтому предлагаем познакомиться с самыми популярными из них:

1. Цикламен. Благодаря эффектному виду этого растения, его часто дарят вместо банальных букетов. Среди его достоинств привлекательность, простота в уходе и доступная стоимость. Есть мнение, что это растение нужно обязательно держать в спальне, так как оно способно избавлять от плохих снов. Специалисты по народной медицине предлагают также закапывать сок из его луковицы в нос при гайморите. Однако, как доказали медики, такая процедура может привести к затруднению носового дыхания и даже вызвать ожог слизистой. Опасаться нужно корней и семян цикламена, так как их сок вызывает воспалительную реакцию и раздражение.

1. Амариллис. Несмотря на очень красивые цветы этого растения, оно также отнесено к ядовитым. Но таковой у него является исключительно луковичка. Если ее сок попадет внутрь, это может вызвать рвоту. А если вы случайно сломали листок и дотронулись до сока, то следует немедленно вымыть руки и избегать контакта с глазами.

1. Диффенбахия. Данное растение часто используют для украшения офисов и квартир, так как оно выгодно вписывается в интерьер. Диффенбахия способна улучшать качество воздуха в помещении, где находится. Однако ставить его в комнате у детей не стоит. В его стеблях находится очень ядовитый сок, который может вызывать сильнейшее нарушение пищеварения. Если такой сок попадет на кожу, то возможно появление ожога. Поэтому ухаживая за растением, используйте защитные перчатки.

1. Герань. Многие слышали о целебных свойствах этого цветка, которое является антисептиком и используется для лечения ангины, отита или стрессов. Однако это растение обладает сильным запахом, который способен вызывать аллергию и приступы астмы. Особенно опасна герань для детей, беременных, диабетиков и женщин, которые используют гормональные контрацептивы.

1. Молочай. Любое растение, которое относится к семейству молочайных, содержит ядовитый сок. И комнатные растения не исключение. Среди представителей этого семейства есть растения, которые внешне очень напоминают кактус и другие привлекательные цветы. Однако, как бы молочай не выглядел, нужно опасаться его сока, который способен вызвать сильное головокружение, тошноту, ожоги и диарею.

1. Гортензия. Растение одно из тех, у которого ядовитыми являются абсолютно все части. Просто дотронувшись к цветку, ничего страшного не произойдет, но если на вас попадет его сок, это может вызвать сильнейший зуд, мышечную слабость, нарушение кровообращения, повышенное потоотделение, тошноту и боль в области желудка.

1. Монстера. Другое название этого растения – филодендрон дырявый. Многие ценят его за привлекательный внешний вид и способность украсить любой интерьер. Но несмотря на это, его листья таят в себе опасность. При этом пострадать может не только человек, но и домашнее животное. При попадании его в рот сильно повышается слюноотделение, возникает жжение и появляется воспалительный процесс. Если его проглотить, то избежать расстройства пищеварения или воспалительного поражение пищеварительного тракта, вряд ли удастся.

1. Олеандр. Красивые цветы этого растения источают приятный пряный запах. Но если вдыхать его слишком много, то может появиться головокружение и головная боль. Но более опасными считаются его листья. Даже небольшой проглоченный кусочек листа может стать причиной летального исхода.

1. Фикус. Многим нравится глянцевый блеск его листьев. При этом мало кто знает, что в нем есть вещества, провоцирующие приступы астмы.

1. Спатифиллиум. Его привлекательные цветы часто украшают наши подоконники. Но если сок растения попадет на кожу, то в этом месте могут появиться долго не заживающие язвы.

1. Пуансеттия. Другое название этого цветка Вифлеемская звезда. Его свойства очень напоминают те, которыми обладает молочай. А при попадании сока пуансеттии в глаза, человек может ослепнуть.

1. Адениум. В красивых цветах и толстых стеблях растения скрывается очень ядовитый сок.

Важно отметить, что все ядовитые растения способны причинить вред не только человеку, но и животному. Вот только если вам удастся отделаться только неприятными ощущениями, то питомец, который случайно погрызет цикламен или другой опасный цветок может погибнуть

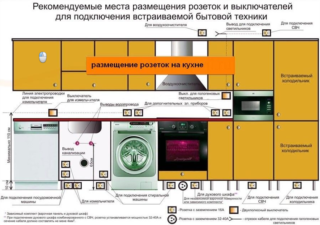

Места установки точек питания

Розетка для духовки не подлежит монтажу в следующих зонах кухни, согласно установленным нормам:

• на стене в непосредственной близости к горячему оборудованию;
• в зоне влажных объектов: мойка, слив, водопроводные трубы;
• на высоте, много больше рабочей поверхности;
• около газовых труб – от них розетки удаляют минимум на 40 см;
• в непосредственной близости к полу – желательно поднять точку питания на 15-20 см от его уровня, идеально – 100 см.

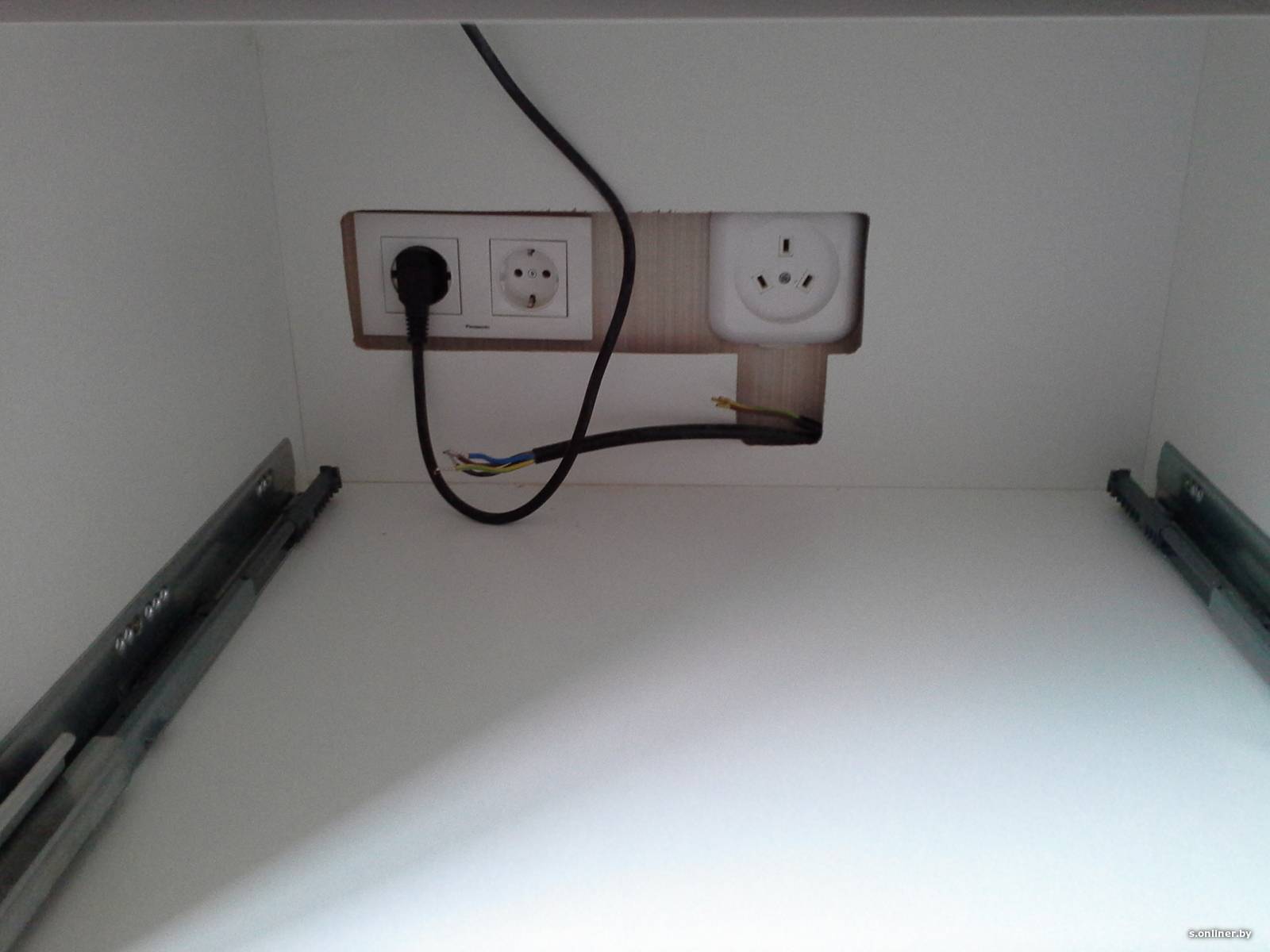

Хорошей зоной для установки точки питания является стена под столешницей – под встроенной мебелью. Доступ к розетке в этом случае всегда открыт, а зона её расположения остается сухой. Подсоединить вилку к розетке здесь очень просто.

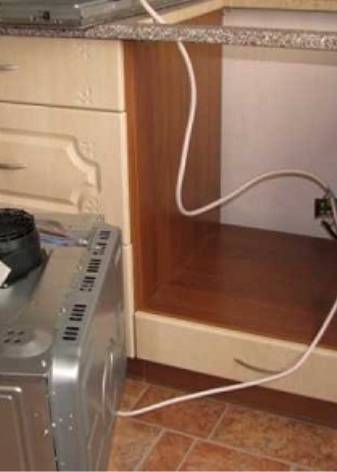

Мастера рекомендуют воздержаться от решения сделать розетку за духовым шкафом. Точка питания должна располагаться в сухом, доступном глазу хозяйки месте. На неё не должно оказываться воздействие температурных перепадов. А оно в любом случае неизбежно при работе шкафа.

Точка питания, установленная сразу за шкафом, может помешать органично встроить его в общий «ансамбль» кухни. Оборудование неприглядно будет выступать за пределы одной общей линии с мебелью.

Нюансы выбора

Сегодня необходимо учитывать тот факт, что количество удобной бытовой техники расчет, и каждый человек старается обзавестись новыми приборами, тем самым облегчая свой быт. А это значит, что увеличивая количество техники, мы увеличиваем и нагрузку на сеть. Поэтому специалисты рекомендуют при проведении расчета мощности автомата использовать повышающий коэффициент.

Вернемся к нашему примеру. Представьте себе, что хозяин квартиры приобрел кофе-машину на 1,5 кВт. Соответственно суммарный мощностной показатель будет равен 4,6 кВт. Конечно, это больше мощности выбранного нами автоматического выключателя (16А). И если одновременно все аппараты будут включены (плюс и кофе-машина), то автомат тут же сбросит и разъединит цепь.

Можно пересчитать все показатели, купить новый автомат и сделать переустановку. В принципе, это все несложно. Но оптимально будет, если заранее предвидеть эту ситуацию, тем более она стандартная в наши дни. Точно предвидеть, какая бытовая техника дополнительно может быть установлена, сложно. Поэтому самый простой вариант – увеличить суммарный расчетный показатель на 50%. То есть, использовать повышающий коэффициент 1,5. Опять возвращаемся к нашему примеру, где будет вот такой конечный результат:

3,1х1,5=4,65 кВт. Возвращаемся к одному из способов определения токовой нагрузки, в котором будет показано, что для такого показателя потребуется автомат 25 ампер.

Для некоторых случаев можно использовать понижающий коэффициент. К примеру, недостаточное количество розеток, чтобы одновременно работали сразу все приборы. Это может быть одна розетка для электрочайника и кофе-машины. То есть, одновременно эти два прибора включить нет возможности.

Какая розетка нужна под духовой шкаф?

Для начала надо открыть инструкцию к духовому шкафу и посмотреть его потребляемую мощность. Обычно она бывает в пределах от 1500 до 2500 ватт. Теперь возьмём формулу: P = UI ,где P- потребляемая мощность(1500-2500 ватт), U-напряжение сети(220 вольт), I-сила тока( неизвестна). Теперь из этой формулы выводим: I = P:U, 2500:220=12 ампер. 12 ампер, это сила тока, которая возникнет при включении вашего прибора. Теперь посмотрим, что нам предлагается в магазине. В продаже имеются розетки рассчитанные на 6,10,16 ампер и более. Поэтому выбираем евророзетку на 16 ампер. Они бывают накладными и внутренними. Контактная колодка у таких розеток керамическая, а не пластмассовая. Обратитесь к продавцу, он должен разбираться, а на упаковке и на самой розетке написано: 16 ампер,250 вольт.

Отдельные требования предъявляются и к проводке, а так же к автомату, розетка может выдержать нагрузку, а проводка нет или автомат будет вышибать при включении духового шкафа и ещё каких нибудь потребителей. Но это другой ответ, про розетку я все объяснил.

Прежде всего розетки для духового шкафа должны быть с заземлением и присоединены отдельно с квартирного щитка.

И это связано с большой потребляемой мощностью до 10 кВт. В данном случае проверено, что отклонение от этих норм может привести к повреждению электропроводки.

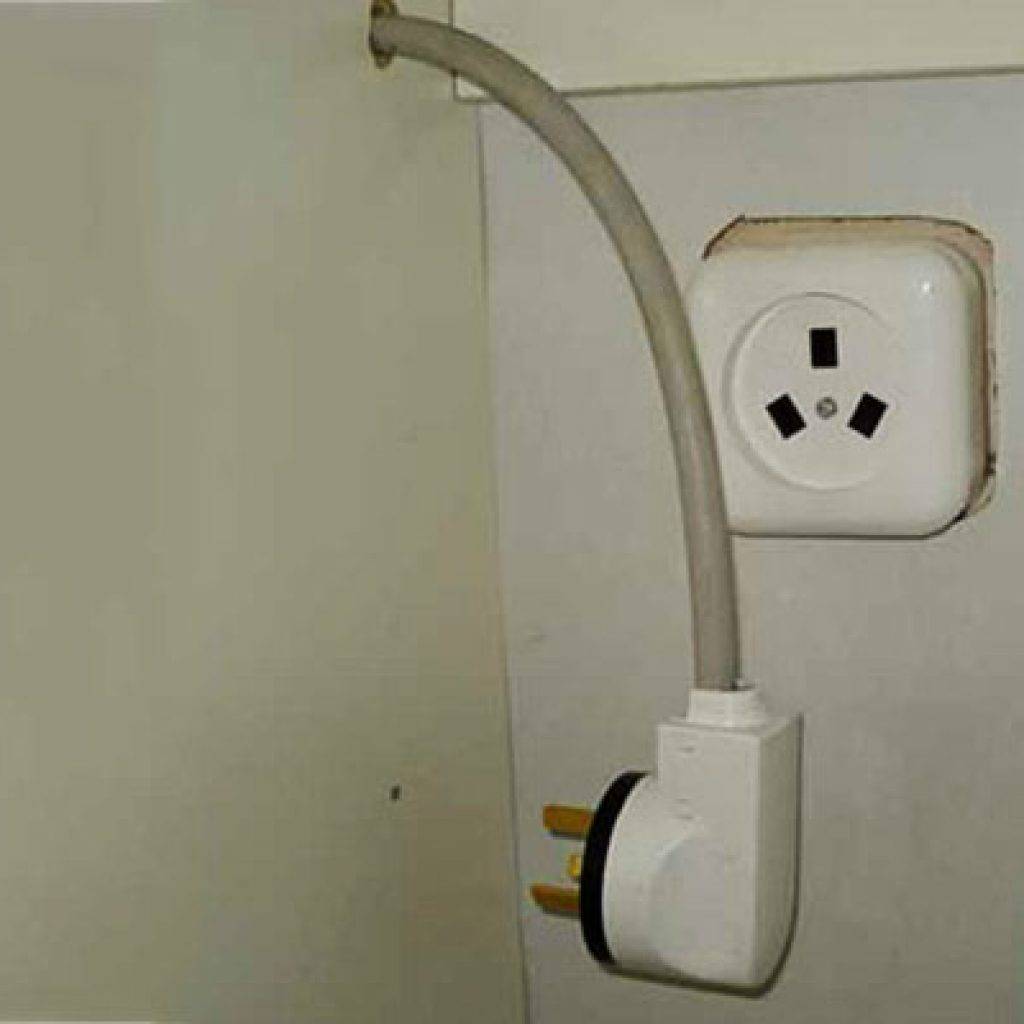

А теперь конкретно о вилке и розетке.

Как уже было сказано, то заземление необходимо.

И поэтому штырьков в вилках и дырочек в розетке должно быть либо три, либо пять. И вот как выглядят вилки и розетки для подключения духового шкафа.

Так что резюмируем сказанное выше.

• заземление оюязательно.
• отдельное присоединение к квартирному щитку.
• заземление должно быть надежным.

Да, к сожалению автор вопроса не указал самую основную характеристику духового шкафа — его мощность.

Теперь придется рассматривать многие варианты.

Основная масса духовых шкафов делается производителями в мощностных рамках от 2 до 4 киловатт. Это самый ходовой класс бытовых духовых шкафов. Менее востребованы духовые шкафы от 4 до 6 киловатт, и еще реже покупают от 6 до 10 киловатт.

В любом случае нам нужно точная характеристика! Для этого заглядываем в паспорт изделия (в графу общая потребляемая мощность) и обязательно «общая» а не мощность каждого из нагревательных элементов — нижнего ТЭНа, нижнего ТЭНа, гриля и т.п. в отдельности! Или же смотрим на табличку-паспорт приклеенную(приклепа­ нную) обычно с задней стороны шкафа.

Но допустим ваш духовой шкаф из первого класса энергопотребления — 2-4 кВт. Если общая мощность вашего духового шкафа не превышает 3000 Ватт (3 кВт) то вы спокойно можете пользоваться им включив в штатную розетку рассчитанную на 16 Ампер. Максимально возможная продолжительная нагрузка для такой розетки 3,5 киловатта, но лучше иметь запас по мощности. Розетка обязательно должна быть с заземляющим контактом!

Если мощность вашего шкафа выше 3 киловатт, то соответственно и розетка должна быть мощнее. Следующий «шаг» по мощности штепселей это 32 Ампера (есть и на 25 Ампер, но они встречаются крайне редко) Розетки на 32 Ампера уже имеют иное расположение гнезд и их комплектовать уже придется своей (родной) вилкой —

Такие розетки и вилки ставятся в большинстве на электроплиты имеющие несколько конфорок и духовой шкаф, чья общая мощность может достигать 7 киловатт.

Источник

Сборка схемы подключения

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон

То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка

То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

• К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
• К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
• От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Советы, Электрика

Как подключить электрическую плиту пошаговая инструкция

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение станем выполнять через розетку.

Подключаем электроплиту

Шаг первый (как подключить электрическую плиту)

Вам нужно определиться с местом для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Чтобы обеспечить его надежную и безопасную эксплуатацию, на ближайшей к плите стене, устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Шаг второй (как подключить электрическую плиту)

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, тогда ставим трехполосный выключатель на 16 А. Если работа будет происходить в однофазной сети, монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Шаг третий (как подключить электрическую плиту)

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяется шнур 3х4 аналогичной марки. После чего протягиваем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Шаг четвертый (как подключить электрическую плиту)

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Эту работу нужно проводить очень внимательно, соблюдая установленные стандарты. Если подключение электрической плиты производится с использованием трехжильного кабеля, то коричневый провод (еще он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки. Синий провод (должен быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля зачастую окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Шаг пятый (как подключить электрическую плиту)

Дальше к кабелю подключают вилку. Силовая вилка — разборная. Сперва откручиваете два крепежных винта, затем снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. Защитную изоляцию нужно снимать с края гибкого кабеля (примерно на 5-6 см), проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Соединяем штепсельную вилку с гибким проводом электроплиты

В процессе обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке

Так выглядит вилка для подключения электроплиты

Шаг шестой (как подключить электрическую плиту)

Подсоединяем гибкий провод к плите. Вот на этом этапе уже многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же они находятся на задних крышках агрегатов. Дальше просто следует идти предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Шаг седьмой (как подключить электрическую плиту)

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «нуля» соединяем с общей шиной для всех проводников ноль. Остается не подключенной лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет.

Расстановка перемычек в электроплите Ханса

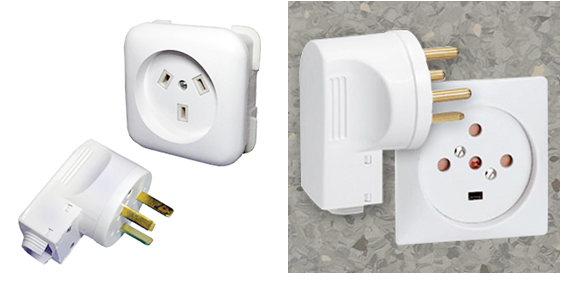

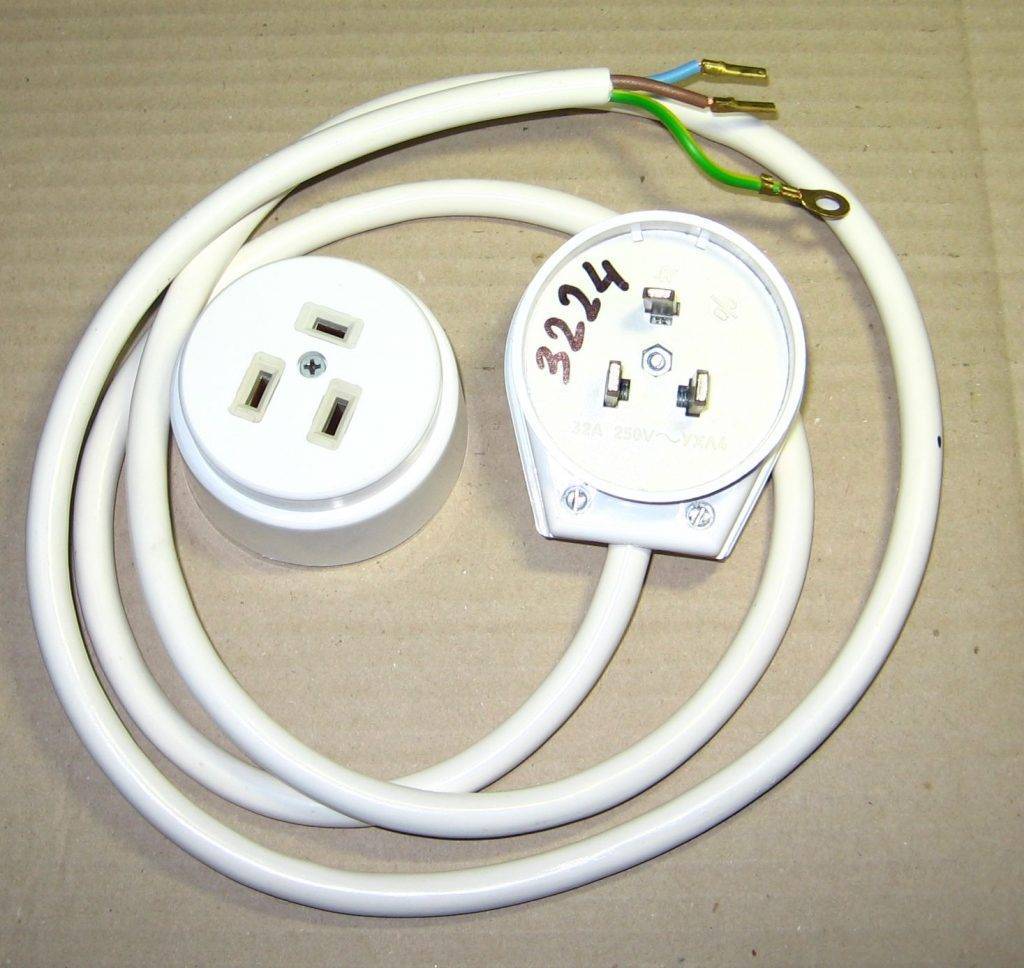

Розетки для подключения электроплит

Силовые разъёмы, посредством которых подключаются электроплиты рассчитаны на нагрузки свыше 8 кВт и силу тока более 25А.

В розничной торговой сети выбор розеток для электрических плит достаточно широк: дешевые, выполненные из карболита (черного цвета) и более дорогие из светлого пластика разнообразного дизайна. От обычных силовые розетки визуально отличаются толщиной контактов, так как предназначены для работы с токами высокой мощности. Основное требование к ним — соответствие регламентам ПУЭ и ГОСТ.

Розетки различают по способу монтажа:

• Скрытые — подрозетник монтируется внутри стены. В результате отводы скрыты, что повышает герметичность изделия и безопасность эксплуатации.
• Наружные — монтаж подрозетника производится поверх отводов. Такие розетки менее герметичны, а значит и менее безопасны в использовании.

Розетки для электроплит имеют и различные варианты защиты:

• влагозащищенные;
• пылезащищенные;
• со встроенной автоматической защитой от перегрузок.

Определить степень защиты той или иной розетки поможет маркировка на корпусе. Буквенная маркировка IP и цифры за ней от 00 до 68 и указывают на уровень защиты контактов. Розетка и штепсель с самой высокой степенью защиты могут выдержать даже погружение в воду. Для использования на кухне рекомендуется применять розетки со степенью защиты выше IP24.

По количеству контактов силовые розетки бывают:

• трехконтактные для однофазных сетей;
• четырехконтактные для трехфазных сетей;
• пятиконтактные для трехфазных сетей.

Также розетки могут быть не только одинарными, но и двойными. Если планируется установка дополнительного оборудования с высокой мощностью, то иногда возможно применение двойных розеток. При выборе учитывайте суммарную мощность электроприборов и помните о том, каковы параметры выделенной кабельной линии.

Обязательным является наличие у высокомощных розеток заземляющего контакта. Крупная кухонная техника (варочная панель, электроплита, духовка) имеет наружные металлические детали, которые в аварийной ситуации могут оказаться под напряжением. Для защиты людей и дорогостоящего оборудования от поражения и применяется заземление.

Многие производители плит поставляют их в комплекте с вилкой и розеткой, что существенно экономит время и силы. Но бывает и по-другому, тогда будьте внимательны: очень часто импортные вилки не подходят к нашим розеткам. И наоборот. В магазине приобретайте комплект вилка-розетка, соответствующий характеристикам вашей электросети и мощности плиты.

Кабель для электроплиты подвели, розетку и вилку приобрели. Следуем дальше.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

1. Покупают силовую вилку на 220 Вольт (переменное напряжение).
2. Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
3. Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
4. Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
5. Клемма под шестым номером предназначена для заземления.

Схемы монтажа розетки

Схема установки техники и розетки

Подсоединение точки питания можно делать такими способами:

• Открытый монтаж. Предусматривает использование накладной розетки на стену. Открыто монтируют точки питания в обязательном порядке на деревянные стены. Это регламентировано ПУЭ. Запрещено врезать в дерево как проводку, так и розетки. По бетону, кирпичу, газоблокам открытый метод монтажа на усмотрение мастера, если это вписывается в общую концепцию интерьера кухни.
• Скрытый способ. Предполагает врезку розетки в стену. Это способ чаще применяют при выполнении капитального ремонта в кухне или до чистовой отделки, поскольку работы довольно грязные. Придётся изрядно повредить кафельный кухонный фартук. Однако для мастера с опытом это не проблема.

Схемы подключений

Перед выполнением самостоятельного монтажа стоит ознакомиться с существующими схемами.

• Однофазное подключение (220-230 В) представляет самую распространённую схему, которая используется в многоэтажках. Клеммы соединяются с помощью медных перемычек. Болты в соединениях должны затягиваться туго, чтобы при эксплуатации не обгорели провода.
• Достаточно редко, но ещё встречается двухфазное подключение. При таком варианте сила тока составляет 380 В. Обе фазы соединяются с использованием перемычек.
• Трёхфазная схема также подключается к сети 380 В. Чаще такой вид используется в частных домовладениях. Провод питания в данном случае состоит из четырёх или пяти жил. Соединения выполняются аналогичным способом однофазному варианту.

Ошибки

Следует сказать, что если подключение выполняется неспециалистом, то риск возникновения различных проблем и ошибок при эксплуатации духового шкафа существенно повышается. Разберем наиболее частые случаи проблем с такой техникой. Одной из них является то, что духовка постоянно выбивает автомат. Причин этого может быть несколько.

• Возможно, одновременно с этим устройством в сеть включены иные бытовые электроприборы, что просто увеличивают нагрузку на сеть. Можно попробовать их выключить.
• Проблема может быть в том, что в сети скачет напряжение. Поэтому и срабатывает УЗО.
• Из-за нарушения проводной изоляции электрический ток может попадать на корпус устройства. Тогда духовка будет коротить, если основной кабель поврежден.
• Физические повреждения имеет вилка, сам шнур или розетка, куда осуществляется подключение устройства.
• Также из строя может выйти селектор мощности. Признаком этого будет срабатывание автомата после некоторого времени работы устройства.
• Если есть проблемы с ТЭНами.
• Если поломался вентилятор, а духовой шкаф просто перегревается.

Еще одна частая проблема – устройство не нагревается. Сначала нужно исключить такие банальные проблемы, как поломка сетевого фильтра, неисправность удлинителя, поломка розетки, отсутствие напряжения в сети, выход из строя шнура питания, поломка самой вилки и так далее. После этого следует осуществить прозвон элементов устройства, чтобы определить место поломки. Как правило, мастер найдет проблему либо в блоке управления устройства, переключателе мощности, либо при проверке ТЭНов. Как правило, в последнем случае и заключается проблема. Также это может быть вызвано неисправностью проводки.

Еще одной довольно часто встречающейся проблемой является перегрев электродуховки. Как правило, тут присутствует неисправность термостата. Но такую неполадку под силу устранить только специалисту, который имеет под рукой соответствующее оборудование. Бывает и так, что устройство нагревается очень сильно прямо снаружи. В этом случае, скорее всего, речь будет идти о нарушении работы охладительных вентиляторов. Специалист исправит такую неполадку за час.

Также бывают и другие неисправности. Например, духовка просто не включается. Тогда следует осуществить проверку подачи напряжения на электроприбор. То есть иногда причинами неисправности духовки могут стать обычное отключение электрической энергии или проблемы с розеткой. Бывает также и так, что просто перегорает шнур. Особенно часто такая неполадка возникает тогда, когда длина шнура велика, он перегорает где-то в месте, которое пользователю внешне недоступно. При возникновении неполадки следует сразу проверить целостность шнура во всех местах.

Также на современных моделях случается так, что если на дверце даже где-то возникнет микротрещина, это нарушит герметичность конструкции. Так что при возникновении проблемы следует очень внимательно осмотреть целостность двери устройства. Еще одна распространенная ошибка, с которой сталкиваются пользователи – поломанный датчик температур. Данный элемент крайне важен, по причине того, что он является защитой мебели, что окружает духовку, от возгорания.

Еще одна причина, которая может вызвать любую ошибку – неисправность платы управления. Сразу скажем, что данная плата не подлежит ремонту, ее просто требуется заменить. Да и не стоит пытаться ее ремонтировать, так как после пайки она все равно не проработает долго в нормальном режиме. Следует отметить, что подключение духового шкафа – процесс довольно ответственный, к которому необходимо подходить со всей серьезностью. Не стоит пытаться осуществлять подключение, если вы не имеете элементарных знаний в области электротехники, лучше тогда обратиться к специалистам. А при наличии таких знаний подключить духовку не составит никакого труда буквально в течение пары часов.

В следующем видео вас ждет подключение духового шкафа.
