Крепление решетки на отопительный радиатор — как правильно установить

Расчет количества секций

Чтобы радиаторы обеспечивали нужную мощность обогрева, нужно определить оптимальное количество секций (для секционных приборов). В качестве нормативного руководства используют СП 60.13330.2010, содержащие рекомендации по расчету систем отопления, вентиляции и кондиционирования.

Методика непростая, предполагает использование различных коэффициентов и следующих данных:

  • объем помещения;
  • ориентация относительно сторон света;
  • климатические параметры;
  • наличие теплоизоляции наружных поверхностей;
  • количество, вид и размеры окон;
  • характеристики системы отопления;
  • мощность одной секции радиатора.

На практике при установке батарей отопления в квартире или частном доме применяются более простые способы расчета, которые дают результаты с допустимой точностью.

Способ №1. Определение числа секций исходя из требуемой нормативной теплоотдачи 100 Вт на кв.м помещения.

Например, нужно рассчитать секции для комнаты 18 кв.м. Теплоотдача по нормативу равна 18х100=1800 Вт. Делим это значение на мощность по паспорту 1 секции радиатора. Для алюминиевых это около 200 Вт, биметаллических 150 Вт, чугунных 100 Вт.

Получаем требуемое количество секций:

1800/200=9 алюминиевых или 1800/150=12 из биметалла или 1800/100=18 чугунных.

Способ №2. С помощью онлайн-калькулятора. В каждое поле программы нужно ввести свои данные, модель радиатора и нажать «Рассчитать». Вы получите ответ через 1-2 секунды, причем уже будут учтены конкретные параметры и коэффициенты.

Требуемая мощность, рассчитанная по способу №2 может отличаться от полученного способом №1 значения на 10-50%, причем как в большую, так и меньшую сторону. Чтобы система отопления работала эффективно и была экономичной, рекомендуется проводить расчеты по более точной схеме.

Типы радиаторов

Подбирая комплектующие для автономной системы отопления, нужно учитывать ее особенности и желаемые характеристики. От выбранных элементов будет зависеть не только эксплуатация, но и монтаж радиаторов отопления в частном доме.

Отопительные системы частных домов отличаются от централизованных следующими качествами:

  • Во-первых, условия эксплуатации более благоприятны – например, величина давления в местном отоплении на порядок ниже;
  • Во-вторых, качество теплоносителя в частных домах всегда находится на более высоком уровне;
  • В-третьих, отсутствуют существенные перепады давления, да и вероятность гидроудара практически отсутствует.

Радиаторов, которые могут выдерживать такие условия эксплуатации, достаточно много, поэтому на выбор оптимального варианта придется потратить некоторое время. Впрочем, если до предела упростить выбор радиаторов, то лучшим вариантом будут изделия с наилучшим сочетанием теплоотдачи, цены и качества.

В зависимости от конструкции выделяют следующие виды батарей:

  1. Панельные и секционные. Самая дешевая разновидность батарей, отличающаяся достаточно высокой теплоотдачей и сравнительно небольшими размерами. Никаких требований к схеме подключения данные радиаторы не предъявляют.
  2. Трубчатые. Технические характеристики трубчатых радиаторов практически не отличаются от предыдущего типа, а вот стоимость значительно более высокая. Повышенная себестоимость обуславливается хорошими визуальными качествами трубчатых изделий и возможностью использовать радиаторы как сушилки.

Впрочем, гораздо чаще радиаторы классифицируются по материалу изготовления, в зависимости от чего выделяют следующие виды:

  1. Алюминиевые. Довольно популярный вариант, отлично подходящий для использования в частных домах. Основные достоинства алюминиевых радиаторов – хорошие визуальные качества и высокая теплоотдача. На прогрев уходит немного времени, но и удерживать тепло такие радиаторы не могут. Стоимость алюминиевых изделий варьируется в достаточно широком диапазоне в зависимости от производителя и характеристик.
  2. Биметаллические. Данный вид радиаторов, как следует из названия, состоит из двух материалов. За счет этого удается создать изделие с оптимальным сочетанием характеристик – в частности, биметаллические батареи отлично выдерживают перепады давления и не поддаются коррозии. Стоимость биметаллических изделий достаточно высока, поэтому они не очень популярны среди владельцев частных домов.
  3. Стальные. Батареи из стали отличаются хорошей теплоотдачей и неплохими декоративными свойствами. Простые стальные батареи стоят дешево, но быстро выходят из строя из-за воздействия коррозии. Варианты из нержавейки отличаются повышенной надежностью, но и стоят на порядок дороже.
  4. Чугунные. В арсенале достоинств таких устройств высокая износоустойчивость, обусловленная высокой толщиной чугуна и его стойкостью к коррозии, а также способность работать при высоких температурах и перепадах давления. Чугунные батареи отличаются высокой инерционностью. Для нормальной эксплуатации подобные изделия нужно каждый год прочищать.

Где их использовать

При проведении декорирования или отделки помещения нередко может возникнуть ситуация, когда установленные старые отопительные приборы не вписываются в новый интерьер и портят его своим видом. Довольно дорого в этом случае обойдется их полная или частичная замена, поэтому были разработаны металлические экраны, позволяющие скрыть неэстетичность таких изделий.

Металлические навесные экраны для батарей отопления помогают скрыть неэстетичность чугунных секций

С их помощью удается перекрыть обзор лицевой поверхности радиатора, верхней и торцевых поверхностей. Однако есть также конструкции, позволяющие создание единых протяженных перекрытий вдоль стен, состоящих из нескольких декоративных экранов для батарей системы отопления, что позволяет их использовать как самостоятельный декоративный элемент.

Почему все-таки было принято применить ограждение для батарей? Связано это с очень высокой температурой теплоносителей в приборах отопления, что особенно может стать опасным в детских садах, административных и учебных зданиях, медкабинетах. Разработанные металлические экраны для радиаторов в этом случае являются обязательными, чтобы исключить случайное прикосновение к их горячей поверхности.

Металлический экран на батарею отопления с отверстиями для свободной циркуляции воздуха

Их особое применение можно обнаружить в помещениях, где есть сложные вводы магистралей, проемов и ниш, вентканалов и других подобных элементов.

Перекрывают полностью или частично такие участки металлические экраны следующих конструкций:

  • в виде плоской панели;
  • с верхней открытой или глухой плоскостью;
  • с боковыми и верхними плоскостями;
  • в виде короба. (См. также статью Короб для труб: особенности.)

Плоский и выпуклый экраны

Виды

Металлические экраны для отопительных приборов изготавливаются с:

  • разными конструктивными элементами;
  • дополнительными конструкциями различного типа;
  • полным или частичным перекрытием в плоскостях;
  • разным оформлением лицевой поверхности.

Не составит труда установить их своими руками.

Конструктивные отличия

  1. Система крепления и решетчатая часть:
Крепеж Он может быть представлен следующей конструкцией:

  • в виде кожуха, который устанавливают непосредственно на радиатор;
  • с касанием батареи и с дополнительными кронштейнами;
  • с некоторым удалением от радиатора на кронштейнах;
  • отдельным элементом с индивидуальным креплением.
Решетка Может быть изготовлена в нескольких вариантах, но чаще всего это:

  • просечные отверстия в листовом металле;
  • отдельная металлическая сетка, закрепленная в кожухе.

При этом последняя может быть в виде плетеной сетки, основу которой представляют отдельные металлические прутья с разными размерами ячеек.

На фото – типы экранов для отопительных приборов

  1. Наличие верхней и торцевых плоскостей, имеющих собственные сетчатые вставки или без них:
    • первая может быть изготовлена в съемном исполнении или выполняться из одного с лицевой панелью листа;
    • вторые изготавливают с учетом подводимых трубопроводов и могут иметь уже готовые места под них или подготовленные отверстия, которые легко сделать.

Некоторые модели позволяют соединить несколько лицевых панелей в единую конструкцию с помощью креплений для торцевых пластин. В этом случае удается изготовить металлический экран для радиаторов большой или нестандартной длины.

Металлические экраны на батареи отопления выпускают различных типоразмеров

Особенности изделий

Экраны для радиаторов из металла, хотя и просты по конструкции, имеют несколько обязательных характеристик. Благодаря этому удается их монтировать на батареи отопления и эксплуатировать длительный срок без изменений параметров.

Рассмотрим эти характеристики детальнее:

  • типоразмер – подбирается по размеру оформляемого отопительного прибора;
  • прочность – обеспечивает сохранение геометрии и положение после небольшой механической нагрузки;
  • термостойкость покрытия – его свойства и цвет не должны меняться под действием высокой температуры;
  • необходимая пропускная способность решетки – после использования металлического экрана инструкция требует, чтобы циркуляция воздуха возле радиатора не снизилась;
  • возможность быстрого демонтажа всей конструкции или ее отдельных частей при проведении ремонтных и профилактических работ.

Задачи и материалы

Чаще всего решетки на радиаторы отопления устанавливают для декорирования — далеко не все отопительные приборы выглядят привлекательно, а решетки делают, порой, очень красивые. Вторая задача, которую часто выполняют экраны на батареи, — прикрыть острые и жесткие грани. Это актуально, в семьях с детьми, особенно если установлены чугунные радиаторы старого образца, типа «гармошка». Форма у них тавмоопасная, да и вид непривлекательный, к месту они будут разве что в помещениях в стиле лофт.

Делают решетки на радиаторы отопления из разных материалов:

Металлические экраны на батареи выпускаются массово. Делают их из тонкой листовой стали, которую затем покрывают краской. По большей части стоят они немного, но и вид у них средненький. Длительность эксплуатации зависит от качества окраски. Предпочтительнее -порошковые эмали. Они дольше держатся, сохраняя привлекательность на протяжении десятилетий. С точки зрения влияния на отопления, металлические экраны на радиаторы — оптимальный выбор. Металл нагревается быстро, а потом сам начинает излучать тепло. Так что вариант недорогой (обычно) и не сильно влияющий на температуру в помещении (при наличии перфорации).

Самая распространенная форма, а рисунок может быть любым

Кованные решетки очень красивы. Но ковка слишком ажурна, потому требуется какой-то фон, и часто его делают контрастным, чтобы ярче выделить кованные элементы. Для обеспечения нормальной циркуляции воздуха имеет смысл «фон» сделать из металлического перфорированного листа.

Ковка очень красива

Деревянные решетки и экраны. Древесина всегда была и остается материалом премиум класса. Высокая пластичность материала позволяет делать их в разных стилях и формах. И хоть и из дерева есть недорогие изделия, смотрятся они очень неплохо. Но, как говорилось выше, работать закрытый со всех сторон древесиной радиатор, передает в помещение мало тепла.

Дерево всегда смотрится солидно

МДФ и ХДФ. Для изготовления используют ламинированные листовые материалы. Стазу стоит сказать, что при производстве МДФ и ХДФ не используются связующие вещества. Размягченные древесные волокна прессуются, в процессе выделяется лигнин — натуральное связующее, содержащееся в древесине. Лигнин и склеивает волокна. Так что оба эти материала абсолютно безопасны. Если изделия из МДФ мы более-менее хорошо знаем, то ХДФ для многих незнакомый материал. Отличается он от МДФ только условиями прессовки. Его формуют под более высоким давлением, в результате получается он совсем тонким (3-4 мм), но более плотным и однородным. ХДФ хорошо держит форму, потому ажурные решетки на радиаторы отопления часто делают именно из ХДФ. С точки зрения влияния на отопление они чуть лучше древесины — слой более тонкий, перфорации обычно больше.

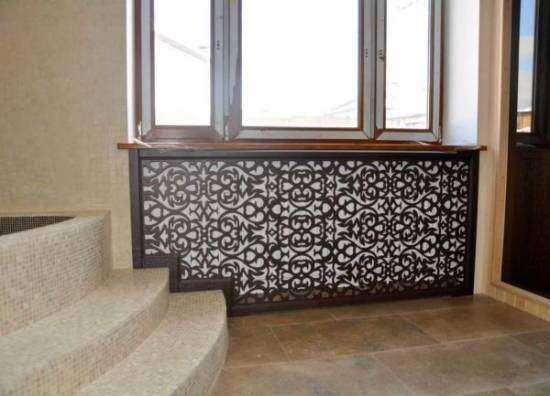

Ажурные декоративные решетки на батареи делают обычно из МДФ и ХДФ

Пластиковые. Изделия из пластика чаще всего используются в ванных и туалетах. Этот материал наиболее гигиеничен, его можно мыть неограниченное количество раз. Для изготовления используется термостойкий пластик, которому нагрев до 60-80°C нестрашен. Если планки решетки установлены под наклоном, как на фото,  работать отопление  будет эффективно. Через щели воздух поступает беспрепятственно. Все зависит от того, как сделают крышку.

Пластик хорошо моется, долговечен и неприхотлив

Стеклянные экраны на радиаторы появились несколько лет назад. Они неидеальны с точки зрения отопления, но имеют привлекательный вид. Делают их из особого закаленного стекла, матируют или наносят рисунок.

Экран для радиаторов из стекла

Используют при изготовлении декоративных решеток на радиаторы и более экзотические материалы. Например, бамбук и ротанг. Такие изделия более требовательны к интерьерам и встречаются нечасто.

Экран из ротанга на деревянной рамке

Есть еще комбинированные решетки. Чаще всего имеется деревянная рама, на которую натягивается какая-то декоративная сетка. Бамбуковые и ротанговые плетенки чаще всего на такую раму и крепятся. На деревянный каркас обычно монтируются и панели из МДФ  и ХДФ.

Как правильно установить

Решетки следует монтировать так, чтобы в будущем эксплуатация радиатора и труб не вызывала трудностей. Минимум один раз в год необходимо чистить детали от загрязнений, поэтому доступ к ним нужен.

Иногда случаются аварийные ситуации, при которых необходима мгновенная реакция, а откручивание крепежа может отнять драгоценное время. В связи с этим, целесообразно будет продумать систему крепления, позволяющую одним движением снять защиту радиатора.

Какие крепления понадобятся

Самыми простыми в этом вопросе являются навесные и приставные экраны — их можно снять или отодвинуть. Плоские, крепящиеся к стене являются наиболее проблематичными. Однако используя пару планок, можно зафиксировать короб на стене. При этом планки должны иметь скошенную верхнюю грань.

Кроме того, можно использовать металлические пластины либо магниты. Вместо планки из дерева разрешается зафиксировать в стене металлический уголок. Для плоских экранов необходимо брать магниты, пластины или петли с крючками. Иногда такие экраны делают в виде раздвижных дверей.

Монтаж

Зная, как работает батарея, можно собственноручно соорудить конструкцию, улучшающую теплоотдачу. Для этого рекомендуется использовать металл. Однако чтобы с ним работать, нужно большое количество инструментов и навыки.

Соорудить решетку можно как из сетки, так и из плиты ДВП (древесно-стружечной плиты). Изделие будет напоминать короб на ножках, где крышка будет располагаться снизу и сверху. Из рамок собирается фасад с боковыми сторонами. Сетка , которая находится внутри рамы из дерева, обеспечит хороший поток воздуха.

Этапы работы:

  1. Подготовить заготовки. Зная габариты батареи, для воздухообмена необходимо добавить от трех до восьми сантиметров по обе стороны.
  2. Стыки деталей следует отшлифовать.
  3. Сетку вырезать по размеру радиатора.
  4. Скрепить каркас с сеткой и боковыми сторонами.
  5. При помощи уголков и саморезов соорудить короб.
  6. Для лучшей отдачи тепла лист из металла следует смонтировать сзади.
  7. Внизу короба крепятся ножки.
  8. Установить изготовленный короб к радиатору при помощи уголков и саморезов, зафиксировав его в стене с каждого бока.
  9. Элементы можно покрасить либо задекорировать самоклейкой.

Установка новой решетки радиатора на Лада Приора 2020

Установка новой защиты радиатора без снятия бампера занимает не более 30 минут и производится в обратном порядке относительно демонтажа заводского варианта. Порядок действий следующий:

  1. 1. Сразу же после извлечения старой решетки радиатора, на освобожденное место ставится новая деталь и привинчивается саморезами в тех же местах креплений;
  2. 2. Бампер устанавливается в нужное положение;
  3. 3. Защита фиксируется к кузову в десяти точках, указанных ранее;
  4. 4. Производится визуальная оценка качества работы во избежание проявления возможных перекосов обвеса относительно кузова Приоры Люкс.

Неисправности отопительных приборов

Идея закрыть батарею экраном возникает, как правило, у владельцев чугунных радиаторов советского образца. Действительно, внешне они довольно неприглядны. Изначально непривлекательный внешний вид часто усугубляется многолетними наплывами слоев краски — неровно наложенной и частично выгоревшей.

Внешний вид чугунных батарей советского образца — кошмар любого дизайнера.

А теперь — плохие новости. У чугунных радиаторов есть ряд типовых проблем, требующих свободного доступа к ним.

Межсекционные течи

Суть проблемы: паронитовые прокладки между чугунными секциями не отличаются эластичностью. Со временем они становятся все более жесткими.

При нагреве секций в отопительный сезон прокладка сдавливается вследствие теплового расширения секций, а после охлаждения уже не возвращается к прежним размерам. Ниппельное соединение дает течь.

Течь на соединении секций — общая болезнь всех секционных радиаторов.

Устранение: крайние секции отсоединяются, и на текущем ниппельном соединении меняются обе прокладки. Работа требует доступа к глухим радиаторным пробкам в торце радиатора. Если закрыть батарею глухим экраном и тем более спрятать ее в короб, выкрутить пробки и снять секции будет просто-напросто невозможно.

Течь по контргайке

Суть проблемы: выгоревшая или сгнившая органическая подмотка под контргайкой на одной из подводок перестает герметизировать резьбовое соединение.

Резьбовое соединение подводки с проходной радиаторной пробкой часто становится местом течи.

Устранение: при сброшенном стояке отопления контргайка отворачивается на несколько оборотов и перематывается сантехническим льном или другой подмоткой. Если закрыть радиаторы отопления экраном или коробом, доступ к подводкам будет крайне затруднен. Повернуть трубный или разводной ключ в ограниченном пространстве нельзя.

Свищ на резьбе

Суть проблемы: чугунный радиатор соединяется с подводкой сгоном — нарезанной на ней длинной резьбой. Сталь подвержена коррозии. Сквозные свищи появляются в первую очередь на участках с наименьшей толщиной стенок, то есть на впадинах резьб.

Свищи возникают там, где толщина стенки трубы минимальна — во впадинах резьбы.

Устранение: при сброшенном отопительном стояке подводка обрезается у начала резьбы, и к ней электродуговой или газовой сваркой приваривается новый сгон. Если закрыть радиаторы несъемным экраном или убрать их в короба, сварщик не сможет добраться до проблемного участка подводки.

Воздушная пробка

Суть проблемы: после сброса отопительного контура при повторном запуске в нем остается воздух. Воздушные пробки препятствуют циркуляции в стояках.

Устранение: воздух стравливается через так называемые краны Маевского, установленные на верхнем этаже по каждому стояку. Краны чаще всего монтируются в верхнюю глухую радиаторную пробку. И в этом случае для запуска стояка нужен свободный доступ к батарее.

Кран Маевского предназначен для отвода воздуха, препятствующего циркуляции в стояках отопления.

Заиливание радиатора

Суть проблемы: ил и песок, переносимые теплоносителем, постепенно скапливаются в нижнем коллекторе дальних от подводки секций — на участке, где скорость движения воды минимальна. Крайние секции перестают греть.

Если вскрыть старую батарею, можно обнаружить, что ее крайние секции полностью забиты илом.

Устранение: ил вымывается из батареи через промывочный кран. К крану, установленному вместо одной из глухих радиаторных пробок, цепляется шланг, через который вода сбрасывается в канализацию. И для установки промывочника, и для самой промывки нужен доступ к концевым секциям.

Замена радиатора отопления своими руками

Инструмент для замены батареи отопления

Перед началом работы необходимо подготовить слесарный инструмент по монтажу радиаторов своими руками. Лучше сделать это заранее, чтобы во время производства работ не терять время на поиски необходимого ключа.

Для замены радиатора отопления понадобится:

  • Паяльник для пайки пластиковых труб. Стоит данный инструмент довольно дорого и для того, чтобы заменить одну батарею, покупать его не стоит. Сейчас многие специализированные магазины могут дать его напрокат. Чтобы заменить всю систему отопления в среднем доме достаточно двух дней. Если работа выполняется впервые, лучше сделать задел и взять его на неделю. Если трубы будут металлопластиковые, паяльник не нужен.
  • Болгарка с отрезными кругами. Круга диаметром 125 мм будет вполне достаточно.
  • Набор ключей: рожковый 36х41, трубный №2 и разводной №3.
  • Перфоратор и сверло с твердосплавным наконечником. Если стена кирпичная сверлить можно обычной дрелью.
  • Рулетка, уровень, карандаш.
  • Пакля или другой уплотнитель для резьбовых соединений.

Демонтаж старой батареи

Процесс демонтажа старой батареи напрямую зависит от состояния имеющихся труб подвода теплоносителя и необходимости их замены.

Если старая батарея установлена на новых металлопластиковых или пластиковых трубах, процесс замены следующий:

  1. Перекрываются краны, которые отсекают батарею от всей системы.
  2. Аккуратно откручиваются накидные гайки от муфт.
  3. Батарея снимается с креплений.
  4. Из ее корпуса выкручиваются муфты.

Если новая батарея будет устанавливаться параллельно с заменой трубы, то последняя просто срезается при помощи болгарки, а затем выкручивается из тела батареи.

Сложнее всего работать со стальными трубами, если их планируется сохранить для дальнейшей эксплуатации. В таком случае:

  1. Труба отрезается от батареи на необходимое расстоянии.
  2. Затем из корпуса батареи выкручивается оставшаяся арматура.
  3. На теле оставшихся труб нарезается или приваривается новая резьба.
  4. К ней прикручивается арматура новой батареи.
  5. После демонтажа старого отопительного радиатора необходимо удалить кронштейны, которые его держали.
  6. Когда работы закончены, можно приступать к монтажу новой батареи.

Монтаж новой батареи на металлопластиковые трубы

Схемы подключения радиаторов:

Порядок работ:

  1. Перед началом работ новую батарею следует подготовить. Далее наносится разметка помещения под монтаж радиаторов.
  2. Затем необходимо вкрутить соединительные муфты. Для этого внешняя резьба муфты обматывается уплотнительным материалом. Подматывать резьбу нужно только по направлению ее витков. Для правосторонней резьбы – по часовой стрелке, для левосторонней (встречаются очень редко) – против часовой стрелки.
  3. Муфта (так называемая «американка») имеет на конце накидную гайку, которая свободно вращается. К ней прикручивается отсечной кран. Его наружная резьба также подматывается уплотнительным материалом. При закручивании необходимо не забыть поставить прокладку.
  4. Затем к кранам прикручиваются муфты для металлопластиковых труб. Она вкручивается внутрь крана. Резьба также подматывается. Теперь батарея готова и ее можно устанавливать на рабочее место.
  5. Далее необходимо присоединить к ней трубы. Следует руководствоваться схемой подключения радиаторов к системе. Батарею необходимо установить на подставку, чтобы она не упала.
  6. Далее с муфт, которые прикручены к отсечным кранам, снимаются гайки и стопорные кольца и одеваются на трубы. Затем труба одевается на ниппель муфты и зажимается гайкой.
  7. После этого необходимо наметить места для установки крюков крепления. Их необходимо обязательно проверить по уровню. В противном случае батарея будет установлена криво. Теперь ее можно открутить и начать установку крюков. Для этого в стене сверлится отверстие, устанавливается дюбель и вкачивается крюк. Далее радиатор устанавливается на место и снова подключается к системе.

Отражатели для батарей отопления Система отопления

» Батареи отопления

Система обогрева включает, крепежи, трубы терморегуляторы, бак для расширения, развоздушки, батареи, коллекторы, систему соединения котел, увеличивающие давление насосы.

На этой странице мы постараемся найти и выбрать для нужной дачи определенные компоненты монтажа. Монтаж обогревания дачи имеет разные элементы. Все элементы монтажа весьма важны.

Посему выбор частей конструкции нужно делать технически правильно.

Отражатели для батарей отопления

Отражатели батарей — это энергосберегающая технология, доступная любому жителю городской квартиры. Уже сейчас такие блестящие отражатели батарей можно увидеть в Киевских больницах, школах и детских садах.

Они возвращают в квартиры тепло от батарей, которое бесполезно уходит в ближайшую к ним стену.

Установленная под батарею фольга действует как термос — от таких поверхностей тепло отражается подобно солнечным лучам от зеркала.

Материал российского производства называется «Пенофол», украинского — «Алюфом», есть также масса импортных отражателей. Основа материала — алюминиевая фольга, которая прикреплена к вспененному мягкому материалу толщиной от 2 до 10мм.

Зав. отделом строительной физики и ресурсосбережения НИИ строительных конструкций Геннадий Фаренюк рассказал, как лучше выбрать отражатель:

— Благодаря «Пенофолу» или «Алюфому» удается сэкономить около 5% комнатного тепла (примерно 1 «лишний» градус). Поверьте, это немало! В 93-м году я получил патент именно на идею сохранения тепла в квартирах с помощью этого фольгированного материала, а сейчас он установлен в нескольких сотнях школ в рамках программы энергосбережения.

Готовых отражателей в магазинах не продают, однако их легко сделать самостоятельно — нужно купить на рынке или в магазине специальный материал и вырезать подходящие по размерам куски.

— Это обязательно должна быть металлическая фольга, — посоветовал физик, — она лучше отражает тепло. Гораздо хуже работает алюминиевое напыление на лавсановую основу. Проверить, фольга это или нет, очень просто — нужно поджечь край материала зажигалкой. Если он не расплавится — значит, фольга.

Цена теплоотражателя зависит от толщины. Продается материал на строительных рынках и в супермаркетах.

Удаление и предупреждение образования воздушных пробок в системе отопления.

Одной из основных причин ухудшения отопления, а порой и его отсутствия, является образование воздушных пробок в системе отопления зданий. Это вызывает негодование потребителей в адрес теплоснабжающих организаций, порой безосновательное, т.к. на тот момент источник тепловой энергии — котельная, работает в нормальном режиме.

Первая причина в том, что сама по себе вода содержит растворенный воздух. Если происходит нагревание воды, то воздух начинает выделяться в виде пузырьков, которые поднимаются в самые верхние участки трубопроводов. Именно там, скапливаясь, они и создают воздушные пробки.

Вторая причина — при понижении или изменении давления в системе отопления, происходит частичное ее опорожнение, и все образовавшиеся пустоты представляют собой воздушные пробки.

Третья причина — утечки из трубопроводов также способствуют «завоздушиванию» системы в целом.

Четвертая причина — ремонт системы трубопроводов и последующая сборка. Здесь избежать вероятности «завоздушивания» никак не удастся.

Практика показывает, что воздух собирается чаще всего в отопительных приборах, установленных на верхних этажах.

В таких случаях в верхних точках системы отопления производят удаление воздуха через специальные устройства — краны Маевского.

Кран Маевского

При поиске места образования воздушной пробки простукивают легким молотком трубы и отопительные приборы. В местах расположения воздушных пробок звук становится более сильным и звонким.

Воздушные пробки могут образоваться в местах перегибов трубопроводов. Поэтому при монтаже системы необходимо соблюдать величину и направление уклонов разводящих трубопроводов.

Воздушные пробки ликвидируют путем открывания воздухоспускных кранов до тех пор пока весь воздух не будет удален из системы. Такой способ удаления воздуха повторяют несколько раз, особенно на загрязненных системах.

В новости использованы материалы журнала „Міське господарство України”

Зачем необходим экран на батарею отопления

Неотъемлемым атрибутом отопительной системы являются радиаторы. Принцип их работы основан на излучении тепловой энергии, которая передается в помещение двумя способами:

посредством конвекции, которая предполагает воздухообмен холодного, поступающего снизу, и горячего, уходящего вверх, потока;

Экраны предназначены для защиты от механических повреждений, особенно это важно для хрупких радиаторов из чугуна

при помощи электромагнитного излучения инфракрасного спектра, мощность которого увеличивается с возрастанием температуры радиатора.

Воздух от чугунных радиаторов нагревается посредством конвекционных процессов. При увеличении интенсивности подогрева происходит изменение соотношения лучистой и конвекционной энергии, и значительная отдача тепла начинает осуществляться посредством инфракрасного излучения.

Выбирая декративные экраны на батареи отопления, важно отталкиваться от двух составляющих: эстетичность и теплопроводность

Несмотря на то, что радиаторы являются неотъемлемым атрибутом помещения, очень часто они имеют непривлекательный внешний вид и травмоопасную для окружающих конструкцию. Решить данные проблемы можно при помощи накладки на батарею.

Решетка радиатора отопления выполняет несколько функций:

  • защитную;
  • декоративную;

Экран защищает теплоноситель и закрывает доступ к нему малых детей или домашних животных

  • гигиеническую;
  • отражающую.

Нередко конструкция радиаторов отопления представлена выступающими частями, острыми углами и регулирующей арматурой. Все это является особенно опасным для маленьких детей. Также высокая температура прибора отопления может стать причиной ожога. Скрыть потенциальный источник неприятностей можно при помощи защитной решетки. С другой стороны многие современные батареи, например, алюминиевые или медные пластинчатые радиаторы, также нуждаются в защите от всевозможных механических воздействий, поскольку конструкция легко может быть деформирована в результате падения предмета.

Экраны позволяют декорировать отопительное оборудование, обеспечивая привлекательный интерьер любому помещению

Большинство радиаторов, особенно старого образца, не вписываются в современный интерьер помещений. Благодаря наличию декоративной решетки для батареи отопительное устройство приобретет более привлекательный внешний вид. Конструкция радиатора является весьма неудобной для очистки. В полостях и труднодоступных местах скапливается мелкий мусор, пыль, шерсть домашних питомцев. Решетка на радиатор поможет снизить вероятность попадания грязи и пыли в его полость.

Если экран будет иметь достаточное количество отверстий и вырезов, которые должны быть правильно расположены, иметь заднюю стенку из полированного металла, можно добиться увеличения конвекции отопительного прибора за счет отражения от стены в помещение инфракрасного излучения.

Важно выбрать такой вариант экрана, который будет хорошо смотреться в интерьере, сможет полностью закрыть конструкцию и подойдет под подоконник

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
