Разновидности оконных решеток
Отдельного внимания заслуживают кованые изделия. Для проемов стандартных размеров их можно приобрести готовые и установить самостоятельно. Однако выглядеть кованные оконные решетки, изготовленные по штампам, тоже будут стандартно. Несмотря на их высокие показатели по прочности и долговечности. Любое кузнечное производство, тем более кузнецы – индивидуальщики, работают по спецзаказам. Это дорого, зато эксклюзивно, изыскано и очень красиво. Решетки, выполненные по технологии художественной ковки, сделают самый простой фасад уникальным и привлекательным. Монтаж таких конструкций лучше доверить специалистам. Так как защитные функции зависят не только от прочности изделия, но и от надежности его крепления.
Повышенный спрос на защитные меры по отношению к оконным проемам первых этажей и частных домов стал настоящим двигателем новаторской мысли. Придумали и стали производить складные устройства. Их изготавливают из прочных и легких сплавов, монтируют, как правило, изнутри помещений. Складные варианты представляют собой рейки, соединенные между собой шарнирами в виде смещающейся буквы Х. При движении в одну сторону изменяется угол между планками и конструкция собирается в компактную сборку. Двигаясь в другую сторону – раскладывается на всю длину. Фиксация в проеме происходит по двум желобам, расположенным вверху и внизу. Такая защита не может быть прочной и носит скорее характер предупреждающий и отпугивающий.
Производители пластиковых окон и дверей тоже не остались в стороне. Придумали вставлять красивые металлические элементы внутри стеклопакета. Они придают дополнительную прочность, но основная защита возложена все-таки на противовзломную фурнитуру окна.
Хорошо зарекомендовали себя защитные роллеты с автоматическим управлением. Они состоят из алюминиевых ламелей (могут быть утепленными), собранных в единую систему с помощью шарниров. Специальный короб крепится к верхней части оконного или дверного проема. Он необходим для установки механизма и размещения ламелей в скрученном виде. Рейки двигаются по направляющим, установленным по бокам проема. Снабжаются двигателем с автоматикой. Управляются с дистанционного пульта или от панели, расположенной внутри помещения.
Внешняя отделка
Установка внешнего элемента решетки — металлической рамы
Изготавливают оконную решетку и с таким элементом, как металлическая рама, и без него.
Для изготовления подобного варианта оконной решетки без обрамления идут только:
- стальная полоса;
- арматурный прут.
Если требуется установить решетку на окна дачного домика, тогда элементы сварки и ковки вряд ли понадобятся. Особенно если дом простой, деревянный. В таком варианте вертикальные детали располагаются в значительном отдалении друг от друга, так что естественное освещение затеняться не будет.
Решетка без внешней металлической рамы
Шаг первый. Используется полоса металла толщиной 4 мм и шириной 40 мм. А вот длина обладает зависимостью от следующих факторов:
- насколько широк оконный проём;
- сколько в решетке перекладин.
Еще потребуется гладкая арматура Ø 14 мм. Длина арматурного прута будет зависеть:
- от востребованного числа вертикальных элементов;
- от высоты окна.
Кроме того, потребуется иметь резьбовую шпильку Ø 10-12 мм.
Для создания основной решетки (горизонтальной) нужно будет запастись двумя металлическими полосами достаточной длины. Их размер должен быть на 5 мм меньше, чем ширина проёма окна. Полосы потребуется закрепить в нижней и верхней зонах решетки.
Третью полосу установят в средней части конструкции. Эта полоса станет связующим звеном между несколькими срединными или же всеми прутьями арматуры.
Шаг второй. В центральную часть решетки потребуется вварить вспомогательную усиливающую перемычку.
Шаг третий. Теперь потребуется обработать металлические полосы, нарезанные в соответствии с нужными размерами. Края полос проворачивают на 90 градусов.
Шаг четвертый. Выделяют края полос — ориентировочно 10-12 см. Край укладывают на стол и надежно закрепляют к металлической столешнице. Через полосу-прокладку из металла, то есть достаточно прочную, этот элемент затягивается двумя струбцинами. Можно зажать полосу в больших тисках.
Затягивание металлических полос двумя струбцинами
Для захвата свободного края полосы и неспешного разворота его под прямым углом используется газовый ключ. Такие действия проводят с каждой длинной стороной полосы.
Шаг пятый. Когда полосы будут подготовлены, на них производят разметку, чтобы просверлить отверстие, диаметр которого на 1-2 мм превышает тот же параметр прутьев арматуры. Сверлится отверстие Ø 15-16 мм.
Теперь полосу можно передвинуть, чтобы сделать очередное отверстие на одинаковом расстоянии от прежнего. Такие действия будут проводиться до того момента, пока не просверлится последнее отверстие.
Шаг шестой. Отверстия просверлены, можно вставлять в них прутья арматуры. Элементы решетки собираются в общую конструкцию, скрепляются сваркой.
Шаг седьмой. При отгибании краев выделяются монтажные площадки полос. На них делается разметка, чтобы приварить резьбовые шпильки. Каждая из шпилек должна иметь длину, равную толщине оконного блока с добавление 3-х см (от края следует отступить по 1-2 см). Эти дополнительные 3 сантиметра потребуются для накручивания изнутри помещения фиксирующих гаек.
Шаг восьмой. Нужно приварить шпильки к той из сторон полосы, что будет прижиматься к раме окна. Приваривать следует сплошным швом. После приваривания, на шпильку будет тут же накручена гайка.
Сборка решетки с двумя поперечными полосами
Шаг девятый. Для очистки решетки от ржавчины применяют железную щетку. После этого каждый элемент решетки протирается обезжиривающим раствором. Нужно дождаться, когда растворитель испарится, решетка высохнет.
Шаг десятый. Далее производится разметка оконной рамы, по обозначенным местам просверливаются отверстия. Тогда решетка будет крепиться к оконному блоку через приваренные шпильки, вставляемые в отверстия.
Шаг одиннадцатый. Можно поднять решетку и прижать к оконному блоку торцами штырей. Тогда на раме останутся точки, имеющие значение меток. По этим меткам впоследствии просверливают отверстия насквозь.
Приваривание шпилек
Сверлить отверстия желательно сверлом по дереву. Его диаметр должен оказаться на 2-2,5 мм шире диаметра шпильки. Тогда шпилька будет свободно, но плотно входить в «гнездо». Сверло должно иметь длину, превышающую толщину оконного блока хотя бы на 1 см.
Шаг двенадцатый. Решетка монтируется на раму. С этой целью в отверстия оконного блока потребуется вставить штыри-шпильки. Изнутри надевают шайбы достаточной ширины и закручивают гайки.
Видео: Как сделать решетку на окна своими руками:
(No Ratings Yet)
Как демонтировать старые металлические решетки
Необходимость демонтажа может возникать при замене устаревших сваренных металлических решеток новыми моделями кованых или при нежелании больше использовать методы пассивной защиты зданий от проникновения нежелательных лиц. Активные электронные способы безопасности считаются более эффективными и универсальными.

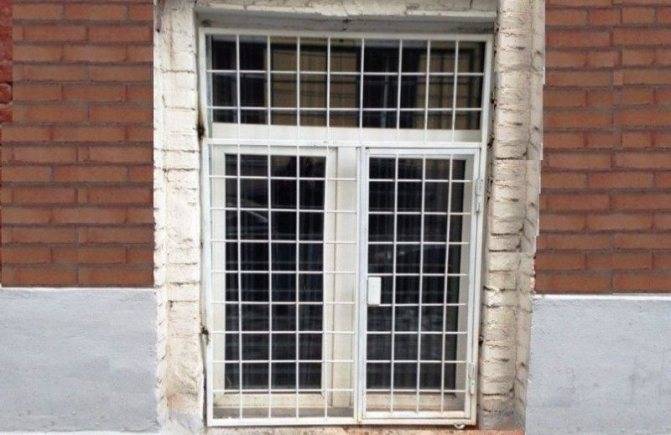

Старая решетка
Снять кованые решетки, особенно правильно смонтированные, довольно сложно. Часто во время таких работ значительно повреждаются архитектурные конструкции, для их восстановления приходится выполнять комплекс строительных мероприятий. Как демонтировать кованые решетки с минимальными повреждениями фасадных стен?
Шаг 1. Внимательно осмотрите окно, определите место и способ фиксации изделия. Подготовьте инструменты. Для демонтажа понадобится дрель с перфоратором, болгарка, монтировка. Заделывать отверстия в стенах можно любыми цементно-песчаными составами.
Шаг 2. Во время демонтажа нужно выполнить две задачи: максимально сохранить кованую решетку и сделать минимальные повреждения на откосах.
Шаг 3. Металлические элементы тяжелые, держать их одной рукой, а второй резать невозможно. Не работайте в одиночку, всегда приглашайте помощника. Соблюдайте правила техники безопасности, болгарка очень травмоопасный инструмент, никакие работы не стоят полученных увечий. Отрезанную решетку отнесите на место складирования. Следите, чтобы режущий диск вращался по направлению к работающему. В правильном положении искры должны направляться в сторону рабочего. Это не совсем приятно, многие меняют направление вращения с таким расчетом, чтобы искры направлялись в противоположное от работающего направление. Категорически запрещается так поступать. Дело в том, что такое вращение диска становится причиной подрыва болгарки, она выскакивает из металла и может сильно травмировать руку.
Шаг 4. Приступайте к удалению анкеров или распорных металлических дюбелей. В большинстве случав они приварены к пластинам. Аккуратно отрежьте место сварки как можно глубже в тело полосы, нужно добиться такого состояния, когда ее тонкие остатки снимутся с анкера. Если сварочные работы делал ответственный мастер, то придется попотеть, шов будет глубоко проварен.
Демонтаж оконных решеток
Шаг 5. Теперь можно приступать к удалению анкера. Это самые сложные и трудоемкие работы. Бывают случаи, когда полностью вынуть анкер не удастся, нужно быть к этому готовым и не терять напрасно усилия и время, пусть часть тела анкера остается в стене. Его легче заделать, чем полностью удалять.
Шаг 6. Перфоратором продолбите отверстие вокруг анкера, диаметр углубления должен позволять добраться болгаркой к металлу. Если это сложно, то можно болт отрезать электрической сваркой. Установите силу тока в максимально возможное значение и сдуйте расплавленный металл при помощи обыкновенного электрода. Перед этим надежно защите подоконник и слив от расплавленного металла. Можете пользоваться кусками листовой стали или намоченной тряпкой. Имейте в виду, что капли металла после удара о листовое железо разлетаются на большое расстояние.
Шаг 7. Подождите, пока металл остынет. За это время можно подготовить цементный раствор для заделывания отверстий.
Шаг 8. Очистите отверстия от строительной пыли и остатков металла, если они глубокие, то можно использовать пылесос. Стенки обязательно обильно смачивайте водой до тех пор, пока кирпич не перестанет быстро ее впитывать.
Шаг 9. Если ямки глубокие, то заделывать их придется в два этапа, в противном случае высохший раствор обязательно потрескается. На первом этапе толщина раствора не имеет значения, заполняйте отверстие до тех пор, пока до полного наполнения останется приблизительно сантиметр. Дайте время на затвердение раствора. Появившиеся на поверхности трещины не проблема, они заделаются на втором этапе.
Шаг 10. После того как первый раствор отвердел, приступайте к финишному выравниванию. Работайте металлическим шпателем. Идеально сгладить границу между новым раствором и старой поверхностью можно слегка влажной губкой. После нескольких движений промывайте ее в чистой воде, в противном случае остатки раствора будут оставлять на поверхности бороздки. Не пользуйтесь затиркой, она только испачкает всю поверхность откоса, а результат будет неудовлетворительным. Затирку применяются при оштукатуривании больших по площади поверхностей.

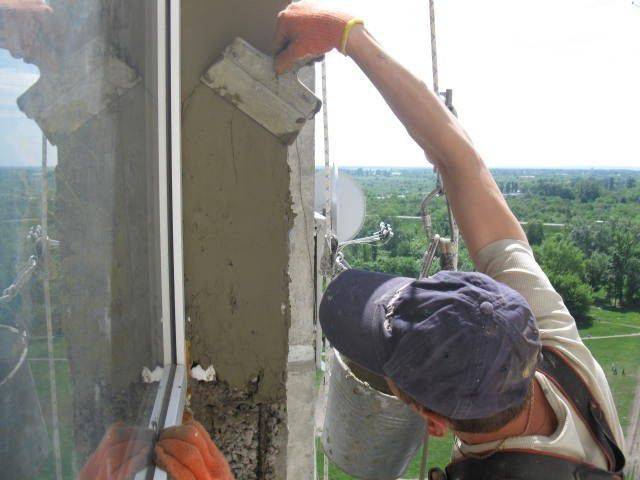

Оштукатуривание оконных откосов снаружи

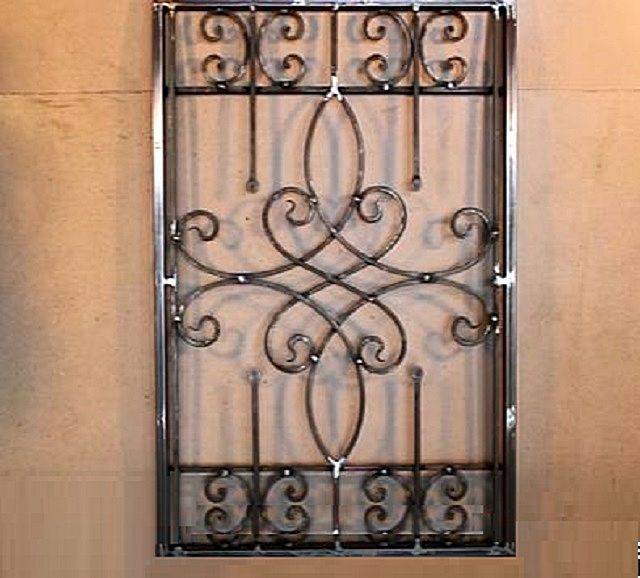

Процесс изготовления кованых изделий
Прежде чем начать искать главные отличия между коваными и сварными решетками, необходимо понять, что собственно представляет собой процесс ковки и какой она может быть. Ковка – это один из способов придания металлу в пластичном состоянии необходимой формы и конфигурации. В работе используются специальные молоты или пресса. Именно методом ковки еще в давние времена изготавливали как опасные рыцарские мечи, так и серпы для ведения домашнего быта. Наверное, поэтому, когда мы слышим словосочетание «кованые решетки» в голове сразу возникают картинки из фильмов со средневековыми замками, комнаты которых освещены факелами, а на окнах виднеются кованые элементы с пиками на концах.
По способу придания пластичности процесс обработки делиться на два вида:
Холодная ковка – когда в процессе придания металлу необходимой формы заготовка не подвергается нагреванию. Формирование элементов происходит с помощью различных приспособлений и многофункциональных металлообрабатывающего оборудования. Можно сказать, что холодная ковка — это практически автоматизированный процесс, в ходе которого создаются шаблонные элементы, которые потом крепятся к специальному каркасу методом сварки и формируют готовую конфигурацию решетки. Соответственно, созданное таким образом изделие, будет иметь стоимость выше, чем обычных сварных решеток, но более доступную, чем изделия, изготовленные методом художественной, то есть, горячей ковкой;
Холодная ковка производится без нагревания металла с помощью специальных приспособлений
Горячая ковка – процесс действительно уникальный, творческий, требующий от исполнителя наличия художественного вкуса и пространственного мышления. В процессе обработки металлические заготовки раскаляются да тех пор, пока не станут достаточно пластичными и податливыми. Удерживая фрагмент специальными щипцами, мастер с помощью молотка или вторых щипцов придает ему необходимую форму. Это могут всевозможные завитушки, лепестки, пики, цветы, геометрические фигуры, геральдические элементы, гербы, виньетки и многое другое. Именно методом горячей ковки удается изготовить изделия, которые отличаются наиболее высокими эстетичными качествами. Глядя на них, создается впечатление, что вы видите не тяжелое полотно, а изящные кружева. Все будет напрямую зависеть от фантазии и ловкости кузнеца. Конечно же, подобная трудоемкость прямым образом отразиться на стоимости изделия. После того, как все элементы будущей решетки изготовлены, производится предварительная сборка изделия воедино по соответствующему эскизу. Если все размеры и условия были соблюдены, они соединяются между собой путем влияния на материал определенных температурных и силовых режимов. После остывания, место соединения по своим прочностным характеристикам практически идентично структуре первоначального прутка.
Горячая ковка производится при значительном нагреве обрабатываемого металла В качестве материала для изготовления кованых решеток наиболее часто используют специальную углеродистую сталь, обладающую высокой ударной прочностью. Форма поставки металла – круглые или квадратные прутки, сечением 10 или 12 мм или полосы. Если нужно создать решетку, которая в большей степени будет играть декоративную роль, могут использоваться прутки и меньшего сечения, либо комбинация нескольких заготовок разных размеров. Для изготовления решеток по индивидуальным заказам могут использоваться такие материалы, как медь или латунь. Они очень пластичны, прекрасно поддаются ковке и отличаются высокими декоративными характеристиками. Но нужно быть готовыми к тому, что их применение сделает конечную стоимость решетки еще выше.
Инструменты и оборудование, необходимые для работы
Прежде всего начинающему мастеру необходимо разобраться, какие инструменты и приспособления потребуются для процесса работы, так как при изготовлении решетки, каким бы то ни было способом, обычными подручными средствами обойтись не получится.
Для максимально удобного проведения работ будет необходим стол со столешницей из листового металла толщиной в 4÷5 мм, или же устойчивые конструкции-подставки, сваренные из арматуры диаметром в 14 мм – так называемые «козлы». Стол или козлы желательно оборудовать приспособлениями для фиксации заготовок – трубными или обычными тисками, струбцинам и т.п.
В число специальных инструментов и приборов должны войти следующие:
| Ручные и электрические инструменты | Применение специальных инструментов |
|---|---|
| Изготовить металлическую решетку никак не получится без сварочного аппарата. Справедливости ради надо заметить, что практически каждый рачительный владелец частного дома, рано или поздно, но всё же приходит к тому выводу, что без этого прибора в личном хозяйстве – не обойтись. Даже если он нужен один-два раза в год, сварочный аппарат поможет значительно сократить расходы на ремонт ворот и забора, а также при проведении обустройства придомовых построек. Ценовая доступность, компактность и высокая универсальность современных сварочных инверторов – лишние доводы к обзаведению ими. | |
 | Угло-шлифовальная машинка или «болгарка» также должна быть в каждом добротном наборе домашних инструментов, так как она достаточно часто нужна при выполнении ремонтных работ, для резки камня или металла. В комплекте к ней нужно всегда необходимо иметь круги для резки и шлифования различных материалов, металлические щётки для проведения зачистки заготовок от ржавчины. |
 | Электрическая дрель (или перфоратор) со сверлами по металлу и бурами для бетона – потребуется при изготовлении решеток при необходимости просверливания отверстий в различных деталях конструкции, а также при монтаже самой готовой решётки к стене, оконному проему или раме. |
 | Наковальня и молот используются не только при ковке деталей решеток, но и для других нужд. Например, неплохо, если этот инструмент будет всегда находиться в гараже, так как он может пригодиться при проведении разнообразных ремонтных работ с автомобилем. Молот, а точнее сказать, большой молоток с надежной удобной ручкой, также никогда не станет лишним как в домашнем, так и автомобильном хозяйстве. При изготовлении решеток наковальня используется для формовки на ней с помощью молота декоративных элементов конструкции, после нагрева арматурных прутьев в горне. |
 | Горн или кузнечная печь будет необходима для горячей ковки металла, без которой не обойтись, если планируется украсить решетку фигурными деталями. Этот прибор нельзя устанавливать в гараже – из соображений соблюдения пожарной безопасности он должен находиться в отдельной мастерской. Горн может быть сложен из кирпича или же изготовлен из металла, а для его нагрева до высоких температур используется уголь или же сжиженный газ. |
 | Кузнечные щипцы будут необходимы во время горячей и холодной ковки декоративных составляющих конструкции – «улиток» и «валют». Чтобы освоить работу с этим инструментом, необходимо потренироваться на ненагретых деталях, получив определенный опыт обращения с ним. Щипцы используются для захвата нагретых металлических прутьев и полос, а также для их скручивания. |
 | Специальный станок, кондуктор или иное приспособление для гибки металлических прутов. Без этого приспособления невозможно будет добиться ровности и аккуратности в металлическом орнаменте, что значительно снизит степень эстетичности и презентабельности готовой решетки. Подобные приборы могут отличаться по своей конструкции, но все они имеют одно предназначение. Особенно это приспособление пригодится тем, кто собирается заняться кузнечным искусством хотя бы на полупрофессиональном уровне. В том случае, когда задумана решетка без изогнутых деталей, это приспособление не потребуется. Некоторые домашние мастера обходятся без него, создавая на верстаке временные шаблоны-приспособления для ручной гибки арматуры, а в качестве рычага для приложения силы используют отрезок трубы. |
Кроме этих специальных приспособлений и приборов, потребуются и такие инструменты, как набор гаечных ключей (разводной ключ), рулетка, металлический держатель для арматуры, напильники с насечками разного размера, наждачная бумага, металлическая щетка, кисти для грунтования и окрашивания решеток и некоторые другие, которые, в принципе, есть в каждом доме.
Окончательный монтаж деревянного окна
Когда окно полностью готово, его нужно аккуратно вставить в проём и зафиксировать в предварительно подготовленных пазах. Его неподвижность обеспечивается саморезами, вбиваемыми сквозь короб в стену. Для того чтобы сделать это качественно, рекомендуется использовать монтажный пистолет, благодаря которому дюбели резким движением пробивают стену и глубоко в ней залегают.
В случае возникновения отверстий, пропускающих холодный воздух, пользуйтесь монтажной пеной. По окончанию работ производится тщательное оштукатуривание поверхности. Последний штрих – монтаж отлива и крепёж подоконника к окну.
Несколько советов при установке деревянного подоконника:
- Доски, из которых будет состоять подоконник, должны соответствовать тем же требованиям: быть качественно очищенными от сучков, опилок, и быть абсолютно гладкими.
- На дерево следует наносить антисептик, это предотвратит появление грибков и насекомых, которые любят обитать под натуральными материалами.
- Подоконник в длине должен превышать ширину оконного проёма на несколько сантиметров. В среднем данное превышение составляет разницу в 100-200 мм.
- Выступающая часть подоконника не должна в длине превышать 70 мм.
- Желательно конструкцию оббивать войлоком, это придаст больше прочности.
- Для фиксации подоконника нужно использовать безшляпочные гвозди. В случае установления деревянного подоконника и окна в деревянном доме, гвозди забиваются наполовину, а на них насаживаются доски.
- В идеале подоконник должен быть абсолютно горизонтальным, но если вы предусматриваете уклон, то он не должен превышать 1-2 градуса.
Исходя из вышесказанного, не трудно прийти к выводу, что изготовление и установка деревянного окна не представляет собой ничего сложного или непонятного. При наличии свободного времени и всех необходимых инструментов смастерить такой шедевр своими руками – проще простого. А еще из самодельного деревянного окна можно создать настоящее произведение искусства, украсив створки ручной росписью или резьбой.
Расчет оконных металлических решеток
Укажите необходимые размеры в миллиметрахY — высота решетки X — ширина решетки A — ширина профиля рамы W — толщина прутка T — количество вертикальных прутьев G — количество горизонтальных элементов N — номер варианта оконной решетки U — угол наклона элементов (для вариантов 1, 2, 3, 9, 10) H — высота декоративного элемента (для вариантов 7,

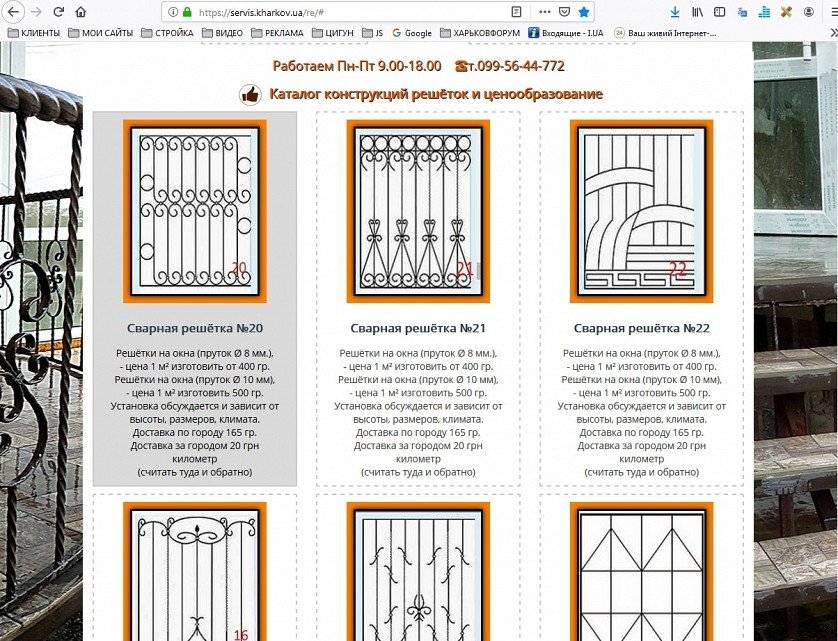

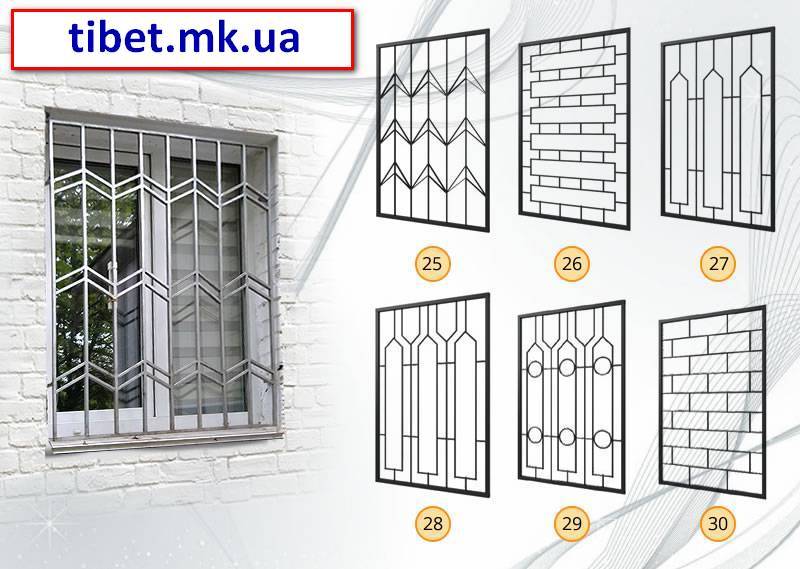

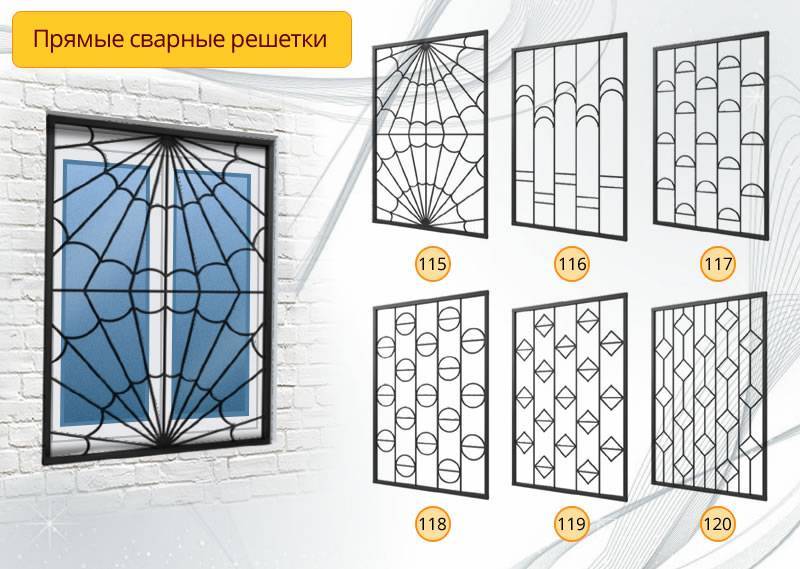

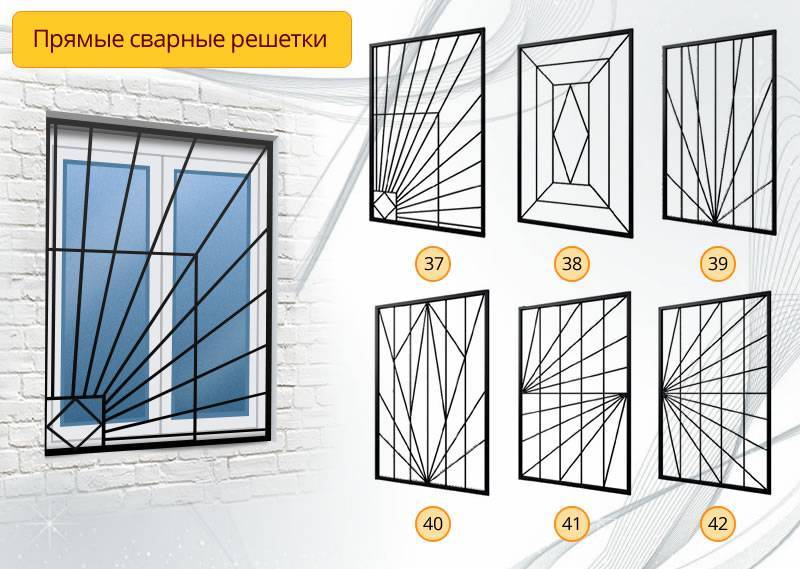

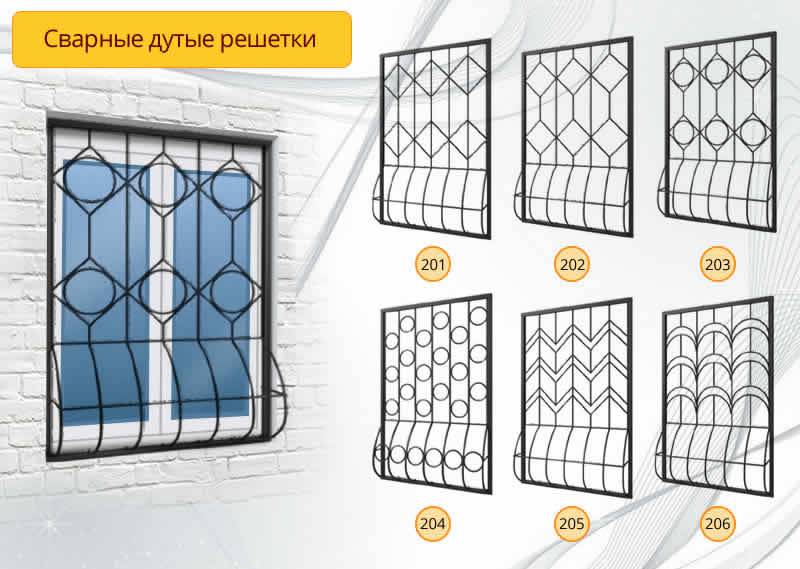

Варианты рисунка оконных решеток
Расчет необходимого количества материалов для металлической решетки. Точные размеры всех деталей. Подробные чертежи стальной решетки. Равномерное распределение декоративных элементов решетки.
Время чтения: 5 минут Нет времени?
Решётки на окна часто устанавливают владельцы квартир, расположенных на первых этажах, а также жильцы частного сектора. Кроме того, конструкции очень популярны у дачников, поскольку в зимнее время их домики остаются без присмотра и становятся лёгкой добычей для воров. Сегодня, в обзоре редакции HomeMyHome, мы расскажем обо всех разновидностях подобных изделий, из каких материалов их изготавливают, а также об особенностях монтажа.
Кованые решётки с дополнительным местом для цветочного кашпо
Проектирование собственного варианта

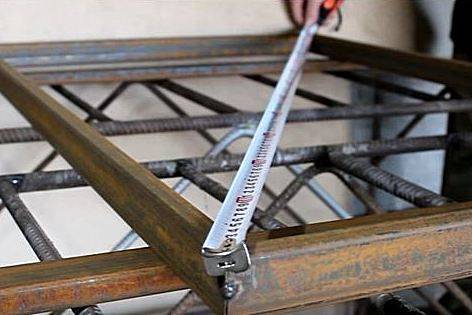

Проектирование собственной конструкции начинается с выполнения замеров. В этом случае понадобится рулетка. Хорошо, если доступ к окну есть снаружи здания, тогда замеры будут более точными. До проведения замеров, необходимо точно определиться с тем, как будет выполнена установка конструкции. Если был выбран наружный монтаж, тогда необходимо сделать пометки, до каких пор будет смонтировано изделие и, уже отталкиваясь от них, производить расчеты. Далее потребуется лист бумаги, карандаш и немного воображения. Масштаб можно соблюдать только для сложных конструкций, где будет иметь значение место расположения отдельных элементов.
Когда этого не предусматривается, конечные размеры просто наносятся на подготовленный чертеж. Стоит помнить, что чертеж в масштабе облегчит задачу по подсчетам требуемого материала. Лучше использовать листок в клетку, так будет проще сориентироваться
В эскизе важно предусмотреть небольшие распорки, которые будут выполнять роль ребер жесткости. Если чертеж уже готов, тогда можно приступать к выбору арматуры, из которой будет изготовлена решетка. Для охранно-декоративной конструкции можно использовать квадрат с размерами 12×12 мм, если это кругляк, то его диаметр может быть таким же
Основа или каркас изготавливается из уголка или квадратного профиля. Чаще используется первый с размерами 50×50 мм, подойдет также уголок с неравномерными сторонами, если он уже есть в наличии
Для охранно-декоративной конструкции можно использовать квадрат с размерами 12×12 мм, если это кругляк, то его диаметр может быть таким же. Основа или каркас изготавливается из уголка или квадратного профиля. Чаще используется первый с размерами 50×50 мм, подойдет также уголок с неравномерными сторонами, если он уже есть в наличии.
Обратите внимание! В зависимости от выбранной конструкции могут понадобиться петли для подвешивания, держатели для замков и другие компоненты
Изготовление рамки для деревянной решетки
Для изготовления рамки потребуется четыре бруса, угловое соединение которых выполнено в шип или в пол дерева. Это наиболее простые и доступные варианты в домашних условиях, не требуют применения деревообрабатывающих станков.
Соединение в шип. Один брус имеет выступ, который вставляется в паз второго бруса.
Угловое соединение, которое называется «в пол дерева». Каждый брус имеет вырез на половину размера высоты.
При крепеже угловых соединений обычно используется круглый деревянный чопик, который вставляется в отверстие, просверленное насквозь через угловое соединение, посаженное на клей.
Примеры изготовления решеток для окон — пошагово
Работа над изготовлением любой решетки начинается с замеров окна или же оконного проема, в зависимости от того, как она будет крепиться к постоянному месту своего расположения. Некоторые варианты решеток закрепляются непосредственно к оконной раме, если она деревянная, другие – к стенам оконного проема.
Оконная решетка может быть изготовлена на основе металлической рамы или без нее, а также иметь сложный замысловатый рисунок или же совсем простой, не выполняющий декоративной роли. Два этих варианта и будут рассмотрены далее.
Несложная в исполнении решетка без внешней металлической рамы
Первый вариант оконной решетки изготавливается без обрамления, только из арматурных прутьев и стальной полосы. Такую модель, при наличии определенного оборудования, вполне можно сделать самостоятельно, сэкономив достаточно приличную сумму. Простая, без сложных элементов ковки и сварки, решетка отлично подойдет для установки на деревянные окна дачного дома. Вертикальные детали расположены достаточно далеко друг от друга, поэтому они не будут закрывать естественное освещение, попадающее в дом через окно. Однако, такое расстояние между прутьями будет недостаточным, чтобы между ними мог проникнуть недоброжелатель.
Перед тем как приступить к изготовлению изделия, необходимо составить его эскиз, на котором будет виден не только геометрический рисунок, но и проставлены размеры между всеми элементами решетки. При этом размеры деталей должны быть подогнаны к оконной раме.
