Причины выхода из строя
Почему вообще сгорают светодиодные лампы, если, как заявляют производители светодиодов, ресурс светоизлучающих полупроводников составляет минимум 15-20 тысяч часов? Практически все драйверы не имеют механических элементов и контактов, значит, у них наработка на отказ должна быть не меньше. Но лампы горят, порой не выработав даже свой гарантийный срок, и это факт. Причин поломки лампочки может быть несколько:
- Производственный брак. Увы, от этого никто не застрахован. Особенно, если производители комплектующих и светодиодов – наши китайские братья, работающие в гараже и на коленках.
- Неправильная эксплуатация. К примеру, плохая вентиляция в закрытом светильнике. В таких источниках света лампа перегревается, и тут уж выйти из строя может все что угодно – от драйвера до светодиодов. Сюда же можно отнести пыль, влагу, «искрящий» выключатель, выключатель с подсветкой и т. п.

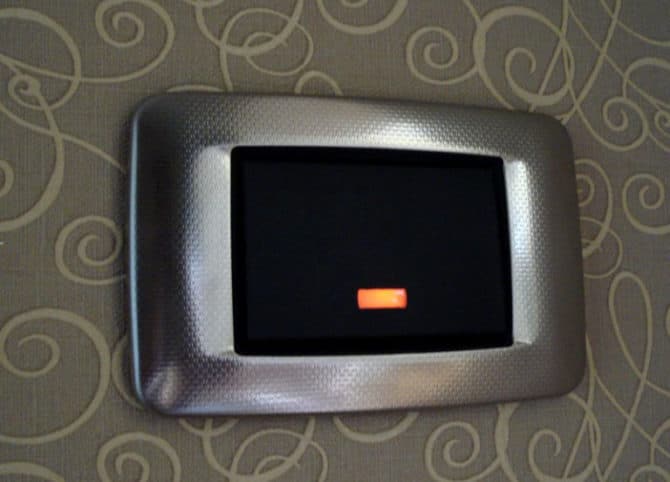

Такая подсветка выключателя удобна, но вызывает «подмигивание» светодиодной лампы и сокращает срок ее службы в десятки раз
Плохое питание. Если напряжение постоянно скачет или оно ненормально завышено, тут даже самый качественный драйвер может “потерять терпение”. Сюда же отнесем постоянные выбросы напряжения, к примеру, при пуске мощных моторов или сварочного оборудования, и импульсные помехи.
В этой китайской лампе «драйвер» примостился прямо на плате со светодиодами, а радиатором тут даже не пахнет
Ремонт мощного прожектора
Предметом рассмотрения является модель мощного прожектора СДО01-30. Устройства подобного типа применяются для освещения больших помещений (например, промышленного назначения).
Вначале снимаем заднюю панель с прожектора и проводим визуальный контроль состояния радиодеталей на печатной плате
Обращаем внимание на элементы, имеющие подозрительный вид (нагар, деформации и т.п.)
Далее осматриваем печатную плату (вытащив ее из прожектора) со стороны полупроводников. Осмотр показал наличие пары перегоревших резисторов: R8 (на 2 Ом) и R22 (на 1 Ом). Резисторы с низким сопротивлением чаще всего перегорают из-за высокого тока, проходящего через них в случае пробоя полупроводников или конденсаторов.
По соседству с резисторами располагается полевой транзистор SFV4N65F. Прозвон определил его неисправность. Поскольку схемы прожектора не оказалось в наличии, номиналы резисторов, которые сгорели, выясняем путем разборки исправного светильника такой же модели.
Вышедшие из строя резисторы, а также транзистор, выпаиваем. Заменяем их на новые детали.
Как найти причину поломки
Когда вы включаете свет лампа, и не загорелась, то выкрутите её из патрона и замените и на другую. Если появился свет, значит неисправности кроются в самой лампе. Если же света нет при использовании заведомо рабочей лампочки, это говорит о том, что неисправности в проводке. Для выяснения причин неполадки используйте мультиметр. С его помощью можно проверить наличие напряжения, начиная от выключателя. Затем проверьте цоколь и усики патрона. Если в результате проверки описанных элементов не выявилось неполадок, значит понятно, что неисправность в самой лампе.
Для того чтобы определить причину, по которой лампа не работает, ее нужно разобрать. Прежде всего обращайте внимание на детали драйвера. Чтобы проверить работоспособность детали, ее нужно извлечь из платы. Резисторные номиналы будут указаны на самой плате, а параметр конденсаторов на корпусе. Составляющие не должны быть потемневшими, вздувшимися или обгоревшими
Осмотрите место пайки, оно должно быть качественным без присутствия трещины и отверстий в месте пайки. Конденсатор, вышедший из строя можно определить визуально, он вздутый либо лопнутый. Если драйвер в порядке, далее осматриваем плату где находятся светодиоды. Обычно сгоревшие светодиоды сразу бросаются в глаза, они либо прогорают, либо выгорают полностью. В системе диоды соединяются последовательно, и если один выходит из строя, то перестают работать все остальные. Если проблемы обнаружены, их необходимо устранить. Сгоревшая деталь заменяется на аналогичную, а если пайка вызывает у вас подозрение, то нужно перепаять эти места используя большое количество флюса.
Если же при визуальном осмотре всё выглядит нормально, то дальнейший ремонт будем проводить с использованием тестера. В первую очередь подвергаются проверке светодиоды, поскольку этот узел отказывает в большинстве случаев. Включите мультиметр в режим проверки диода, и прозвоните и каждый светодиод в двух направлениях. В одном направлении прибор может показать сопротивление, а в другом он может светиться. Если деталь неисправна, она подвергается замене.
Как сделать простую светодиодную лампочку
Для того, чтоб собрать светодиодную лампу нам потребуется старая люминесцентная лампа, точнее ее основание с цоколем, длинный кусок 12 В светодиодной ленты,и пустая алюминиевая 330 мл банка
Для питания такой лампы понадобится источник постоянного напряжение на 12 В такого размера, чтобы без проблем вошел внутрь банки.
Итак, теперь само изготовление:
- Обмотайте лентой банку, как показано на рисунке.
- Припаяйте провода от светодиодной ленты к выходу источника питания (ИП).
- Вход ИП проводами припаяйте к цоколю основания лампы.
- Сам источник надежно закрепите внутри банки, предварительно вырезав достаточное по размеру отверстие для пропускания ИП внутрь.
- Приклейте банку с лентой к основанию корпуса с цоколем и лампа готова.
Конечно, такая лампа не шедевр дизайнерского искусства, но зато сделана своими руками!
Частые причины неисправностей
К выходу из строя светодиодной лампы часто приводят некорректная эксплуатация и резкие перепады напряжения в центральной электросети. Сами диодные элементы в этом случае сохраняют работоспособность, а вот драйвер может испортиться.
Заводской брак – вполне возможный вариант неисправности. В основном ему подвержены изделия-«безымянки», однако, и у брендовой продукции это может случиться, хотя, такие случаи крайне редки и обычно выявляются на этапе покупки
Если в самом светильнике не обеспечена качественная вентиляция, драйвер будет перегреваться. В итоге это плохо отразится на его функционировании и спровоцирует поломку.
Удары и вибрации не нанесут повреждения диодам, а вот на драйвере скажутся самым негативным образом. Может нарушиться целостность конструкции и точность прилегания к плате рабочих элементов
Лампа начнет чувствительно мерцать и моргать, раздражая глаз, когда испортится токоограничивающий резистор, и совсем перестанет гореть, если выйдет из строя конденсатор.
Все эти моменты неприятны, но впадать в панику не стоит. Исправить неполадку без особых усилий получится дома своими руками.
Плохо подействует на Led-элемент и приведет к его выходу из строя неправильно организованная в доме или квартире электрическая система.
Плюс к тому она увеличит нагрузку на проводку и, возможно, создаст дополнительные проблемы в ближайшем будущем. Поэтому ее обустройство лучше доверить профессионалам.
Приобретая лампочку от известного бренда за низкую цену, стоит проявлять осторожность. Продукция может оказаться фальсифицированной и не отработает заявленного производителем срока. Починка потребует финансовых затрат, времени, да и вряд ли оправдает себя в таком случае
Починка потребует финансовых затрат, времени, да и вряд ли оправдает себя в таком случае
В процессе эксплуатации в лампе может произойти нарушение базовой кристаллической структуры полупроводниковых диодов.
Провоцирует эту неполадку реакция на повышение уровня плотности инжектированного тока со стороны материала, из которого изготовлен полупроводник.
Когда пропайка краев осуществлена некачественно, отвод тепла теряет необходимую интенсивность и ослабевает. Проводник перегревается, в системе происходит перегрузка и короткое замыкание выводит лампу из строя.
Все эти мелочи не фатальны и подлежат незатратному по времени и финансам ремонту.
Подготовка к ремонту и что для этого потребуется
Необходимо приготовить все, что нужно для работы. Некоторые предметы могут быть под рукой, другие придется купить, но это обойдется недорого. Список инструментов и приспособлений:
Небольшой паяльник с маленьким жалом. Контакты в светильниках мелкие, поэтому стандартный вариант не подойдет. Лучше всего купить специальную модель с разными типам наконечников (плоским и точечным). Не надо забывать и о материалах для пайки – припое, канифоли и т.д.
- Набор пинцетов. В магазине инструментов продают наборы пинцетов для мелких работ, там есть приспособления подходящих форм и размеров.
- Держатель для лампы или другого узла (так называемая «третья рука»). Хорошее решение – приспособление с увеличительным стеклом, чтобы упростить работу. Можно приспособить подручные элементы – срезать пластиковую бутылку или подобрать что-то еще.
- Небольшая газовая горелка. Подойдут модели из табачных киосков, которые используют для разжигания сигар. Если найти такое приспособление не получилось, купить так называемую «турбозажигалку», которая не тухнет от ветра.
- Набор отверток разного размера, чтобы снять и разобрать светильник. Чаще всего в качестве крепежа использованы винты с крестообразной головкой.
Набор инструментов для ремонта.
В некоторых светильниках используют винты с шестигранными головками, поэтому может потребоваться и набор ключей. Ремонт ЛЕД светильников – работа скрупулезная, так как в изделиях много мелких деталей, и если обращаться с ними неаккуратно, можно повредить.
Самостоятельная замена светодиодов
Испорченные светоэлементы заметны невооруженным глазом. Они имеют подпалины, нагар, механические повреждения. Хотя случается, что проблема не выявляется при визуальном осмотре. В этом случае потребуется тестер, которым проверяют каждый светодиод по порядку, пока не выявят нерабочий. Если он один, замкните контакты, соединив цепь напрямую. Это никак не повлияет на работоспособность других, хотя срок эксплуатации может незначительно сократиться.
Естественно лучше произвести замену светодиода таким же, но новым. Для этого перегоревший выпаивают, а замену паяют на освободившееся посадочное место. Типоразмеры и маркировка указаны непосредственно на плате. Некоторые конструкции позволяют произвести замену без паяльника. Разогрейте пайку феном, а пинцетов удалите элемент. Пока крепеж эластичный, вставьте новый и остудите плату. Затем соберите все в обратной последовательности и протестируйте лампочку.
Жизнь первая
История этой светодиодной лампы Gauss началась на заводе в далекой стране, жители которой называют её Срединным Государством (или проще – пуп земли). В общем была обычная лампа на 12 Вт 220 вольт, которая после долгих странствий на кораблях и грузовиках попала ко мне в дом. Несколько лет она освещала рабочий стол, или даже можно сказать “освящала творческое место”, пока при очередном включении окончательно не погасла.
Можно конечно выкинуть и купить новую, но учитывая цену в 10 раз выше чем у ламп накаливания, есть смысл попробовать её реанимировать. К тому же интересно посмотреть что там внутри…
Назначение и разновидности цоколей
Несмотря на простоту конструкции, цоколи лампочки делятся на несколько больших групп, сформированных в зависимости от назначения. Выделяют:
Цоколи Е14 и Е27.
Применяются в повседневной жизни и относятся к стандартным элементам. Цифры в названии определяют диаметр цоколя.
Цоколь Е40.
Крупногабаритный элемент, используемый в мощных лампах. Они применяются для освещения улиц, помещений с большой площадью и в больших светильниках.
GU3, GU10 и G9.
Являются заменой для галогенных лампочек, полностью повторяя конструкцию их цоколя.
GX 53, GX 70 и GX 40.
Лампы, монтируемые во встраиваемые светильники, служащие для освещения потолка или элементов декора.
R7s и GX24q-4.
Лампы, необходимые для корректной работы прожекторов.
G13.
Поворотный элемент, используемый для работы ламп Т8.
Кроме классификации цоколя по назначению, выделяют:
- металлические цоколи;
- керамические цоколи;
- цоколи, выполненные из прогрессивного температурного пластика.
Из металла
Стандартный вариант изготовления, который можно найти в любом магазине. Металл обладает всем необходимыми качествами, в число которых входит:
- изоляция проводников друг от друга;
- прочность и надежность конструкции;
- термостойкость;
- проводимость электричества.
При этом цоколь из металла стоит мало денег, что позволяет экономить семейный бюджет.
Керамические
Керамические цоколи более современные, а по качеству превосходят металлические. Среди главных достоинств цоколей из керамики выделяют:
- Срок эксплуатации. Намного выше, чем у пластиковых и металлических.
- Надежность. Керамика лучше переносит перегрузки, чего нельзя сказать о пластике.
В остальном выполняет аналогичные металлическим цоколям функции, ничем от них не отличаясь. Основная область применения керамических цоколей – галогеновые лампочки.
Прогрессивный температурный пластик
Прогрессивный температурный пластик представляет собой нечто среднее между керамикой и пластиком, вбирая в себя их лучшие качества. Среди достоинств материала выделяют:
- низкую стоимость изготовления;
- хорошую термостойкость;
- высокий срок эксплуатации;
- устойчивость к физическим воздействиям.
Единственным недостатком считается плохая совместимость с галогенными лампами, которые негативно влияют на прочность материала.
Разборка светодиодной лампы
Обычным канцелярским ножом с узким лезвием очень аккуратно подрезаем клей, крепящий стеклянный плафон лампы к пластиковому корпусу. Плафон не придавливаем, он очень хрупкий и легко ломается. После подрезания клея плафон легко снимается.
Весь клей, а его там не мало, с обеих частей разобранной светодиодной лампы лучше удалить. Он нам не понадобится.
Что мы видим. На тонкой плате установлено шесть светодиодов, хотя возможна установка еще трех. Очевидно, что мы имеем дело с уже классическим подключением светодиодов к драйверу, такое же применяется в светодиодных лентах, по три последовательных светодиода. То есть, в данную лампу возможно установить всего 9 светодиодов, три группы по три светодиода в каждой. Это снизит нагрузку на светодиоды и продлит срок службы светодиодной лампы.
Плата прижата саморезами к пластиковому корпусу, в котором имеются вентиляционные отверстия, через алюминиевый радиатор.
Отпаиваем провода от платы и разбираем этот слоеный пирог. Термопаста между платой и радиатором отсутствует. Вопрос нужна ли она там риторический.
Под радиатором обнаруживаем плату драйвера
Обратите внимание на обесцвечивание красного плюсового провода. Это явно вызвано повышенной температурой. Соблюдайте правила электробезопасности!
Соблюдайте правила электробезопасности!
Электрическая часть
Итак, мы разобрались с источниками питания, теперь давайте посмотрим, что мы сможем запитывать. В качестве источника света вы можете использовать светодиодную ленту, любые отдельно взятые светодиоды нужной мощности и светодиодные матрицы.
Светодиодная матрица – совокупность светодиодов на одной подложке, количество которых может быть абсолютно разным. В отличие от ленты и отдельно взятых светодиодов, матрица отличное решение, которое удовлетворит любого человека. Активно применяются в прожекторах, имеют разный размер.
Бездрайверная светодиодная матрица – не используйте в жилых помещениях.
Компактное размещение существенно уменьшает размер платы. Многие матрицы основаны на изолированной от светодиодов пластине, которая является теплоотводом. Если мощность светодиодной матрицы очень высокая, то требуется установка дополнительного радиатора. Устанавливается он на термопасту.
Некоторые светодиодные матрицы имеют встроенный драйвер и подключаются путем припаивания проводов сети переменного напряжения 220 В прямо к выводным контактам, находящимся на пластине. Такие устройства не рекомендуется использовать в жилых помещениях из-за высокого коэффициента пульсации. Используйте драйверные матрицы.
Применив драйверную светодиодную матрицу, вы получите максимально аккуратный и компактный монтаж светодиодов на плате и, соответственно, вид светильника будет эстетичен. Количество излучаемого света вас очень порадует, а его яркость вы сможете смягчить дополнительным сопротивлением.
Драйверная светодиодная матрица – компактное решение. Сделайте светодиодный светильник своими руками используя такое решение, и получите минимальный размер и направленный свет.
В зависимости от стиля и дизайна не забывайте о светодиодной ленте, возможно применение ленты в паре с матрицей, таким образом, вы сможете создать особенное освещение, ведь лента имеет массу цветовых оттенков.
Инструкция по ремонту
Сейчас мы рассмотрим основные неисправности, которые можно устранить без особых вложений. Начнем с электронного балласта, ведь в его схеме достаточно много элементов, которые могут выйти из строя и к тому же трубчатые люминесцентные лампы с ЭПРА на сегодняшний день встречаются более часто.
Редко встречается пробой пленочных конденсаторов 47n (пол микрофарада) или конденсатора резонанса в цепи накала. Бывали случаи, когда все из выше перечисленного целое и исправно, а светильник не работает, причина кроется в динисторе DB3. Если вы проверили все элементы цепи, то попробуйте заменить динистор.
Возможно решите, что дешевле будет приобрести новый ЭПРА, чем отремонтировать сломанный. Замена пусковой аппаратуры не должна вызывать сложности, ведь схема подключения нанесена на само устройство. При внимательном изучении проста для понимания, L и N это клеммы для подключения к сети 220В.
Также рекомендуем просмотреть видео, на котором наглядно показывается, как самому отремонтировать электронный балласт люминесцентной лампы:
Обращаем ваше внимание на то, что по такой технологии можно починить и энергосберегающую лампочку КЛЛ. К примеру, если перегорел один накал, ремонт представляет собой следующий порядок действий:
Если лампочка светится не будет, значит причина в нем. Инструкция по замене стартера люминесцентной лампы наглядно предоставлена на видео:
https://youtube.com/watch?v=t9G3N2_tYo8
Дроссель можно проверить мультиметром, прозвонив его обмотку. Если действительно вышел из строя дроссель, то ремонт люминесцентной лампы сводится к тому, что нужно просто поменять дроссель на целый.
Вот перечислены основные неисправности, с которыми лично сталкивались и успешно устраняли. Следуя нашему алгоритму поиск неисправности займет немного времени и вернуть светильник в работу самостоятельно будет пара пустяков. Надеемся, наша инструкция по ремонту люминесцентной лампы своими руками была для вас понятной и полезной! Обязательно просмотрите видео уроки, т.к. в них подробно рассмотрены все этапы, позволяющие починить неработающую лампочку.
Будет интересно прочитать:
- Как пользоваться мультиметром
- Как проверить конденсатор мультиметром
- Ремонт светодиодной лампы своими руками
- Для чего нужен дроссель
https://youtube.com/watch?v=t9G3N2_tYo8
Самостоятельный ремонт светодиодной лампы
Перегоревшие светодиоды часто приводят к выходу из строя осветительного прибора. Порой проблему удается определить после демонтажа корпуса. Но бывают исключения, когда внешне компоненты выглядят исправными. Ремонт светодиодной лампы своими руками начинается только после определения проблемы.
Замена светодиодов лампочки
Для замены светодиодов светильника не обязательно применять паяльное оборудование. Иногда достаточно прогреть плату строительным феном, в результате чего место пайки станет мягким и податливым, а диод будет легко доставаться пинцетом.
На подогретую область помещается рабочий источник света, а после остывания платы его прочно фиксируют. Разбирая устройство, нужно следить за расположением элемента, чтобы не допустить ошибок при повторной сборке.
Ремонт драйвера светодиодной лампы
Отремонтировать светодиодную лампу своими руками несложно. Нередко для этого требуется устранение неполадок в драйвере, которые возникают из-за перегорания резистора или конденсатора.
Если в домашней мастерской имеются мультиметры и другие измерительные приспособления, диагностирование будет выполнено без любых сложностей. В случае определения поломки деталь заменяется исправной моделью с аналогичными рабочими характеристиками.
Как проверить и заменить блок питания?
Если лампа устанавливается в техническое помещение с высоким уровнем влажности, ее оснащают стабилизирующими блоками питания, понижающими напряжение до безопасных значений. По мере эксплуатации или под воздействием негативных факторов стабилизатор выходит из строя.
Чтобы заменить его, необходимо снять напряжение с помощью отключения цепи в распределительном щитке.
Устранение моргания светодиодных ламп
Нередко ремонт светодиодной лампы предназначается для устранения проблемы мерцания. Неприятное явление возникает в результате прерывания электрического контакта. Определить причину с помощью увеличительного стекла проблематично, поэтому остается повторно спаять посадочные гнезда, что требует некоторых усилий и времени. Но, учитывая простоту схемы, провести нужные манипуляции можно своими усилиями.
Как разобрать светодиодный модуль?
Для осуществления ремонта светодиодную лампу обязательно придется разобрать. Процедура эта не представляет большой сложности, но требует аккуратности, внимания и некоторой сноровки.
При желании, можно заснять весь процесс в пошаговом режиме на телефон, чтобы потом не перепутать порядок действий.
Желательно действовать крайне осторожно
Не все внутренние элементы прибора подлежат замене, поэтому чрезвычайно важно не нанести им повреждений и сберечь в целости и сохранности
Особенно это касается такой уязвимой, но крайне значимой детали, как монтажная печатная плата.
Способ #1 — откручивание
Светодиодная лампа – довольно хрупкий прибор, разбирать который нужно предельно осторожно и аккуратно. Тут не требуются какие-то значительные усилия, да и пользоваться острыми инструментами там, где есть шанс справиться вручную, нет нужды. Чтобы снять рассеивающий купол, достаточно взять лампочку двумя руками за края и, мягкими вращательными движениями отделить верхнюю часть от корпуса
Чтобы снять рассеивающий купол, достаточно взять лампочку двумя руками за края и, мягкими вращательными движениями отделить верхнюю часть от корпуса.
Обычно сделать это удается легко, так как слой скрепляющего герметика крайне тонок и сразу реагирует на движение и нарушение целостности.
Пытаясь открутить купольную часть от корпуса ни в коем случае нельзя прикладывать усилий. Пластик отличается хрупкостью и при сильном нажиме может просто лопнуть прямо под руками
Потом придется решить самую сложную задачу – отделить пластину, несущую светодиоды, от остальной части корпуса. Для этого придется выкрутить все крепежные болты.
Так как их головки отличаются крошечным размером, придется воспользоваться специальными отвертками претензионного типа.
На следующем этапе понадобится отсоединить монтажную пластину от радиаторного устройства. Сделать это поможет предмет с плоским острым краем, например, ювелирный пинцет
Им удастся аккуратно поддеть край платы и осторожно снять ее целиком
Потом придется аккуратно распаять зоны прилегания провода питания и окончательно отделить пластину с диодами от сопутствующих деталей.
Радиатор и цоколь потребуется разъединить деликатными вращательными движениями и разложить все составные части лампы на столе перед собой. После этого можно приступать непосредственно к ремонту.
Способ #2 — нагревание феном
Второй вариант наиболее подходит для изделий с толстым стеклом, не годящихся для непосредственного контакта с инструментом типа отвертки. Здесь придется воспользоваться строительным феном и с его помощью разогреть корпус лампы.
Только так удастся вынуть из цилиндрической основы приклеенный специальным составом стеклянный фрагмент.
Интенсивное воздействие горячего воздуха заставит обрабатываемые объекты расшириться, а клеевой слой, удерживающий стекло, приобретет эластичность.
После этих манипуляций лампа распадется на составные части, даже если мастер не приложит к этому никаких усилий.
Если фена под рукой нет, можно пойти другим путем. Для этого потребуется взять растворитель, шило и медицинский шприц с иглой. Сначала шилом аккуратно и без нажима провести вдоль кромки купольного рассеивателя.
Затем шприцем ввести растворитель и немного подождать. Пройдет буквально пара минут, герметик приобретет податливость, и купол удастся открутить без всяких физических усилий. Все дальнейшие действия ничем не отличаются от метода, описанного выше.
Рекомендации по ремонту
Ремонтные работы требуют подготовки. Если светодиодный светильник не работает, сначала необходимо провести его демонтаж. При проблемах с работой настольного устройства, его нужно отключить от сети. Также следует помнить, что рабочий инструмент должен иметь надежную изоляцию.
Восстановление LED-лампы
Сначала необходимо снять крышку рассеивателя и осмотреть полупроводниковые элементы. Если имеется черная точка, значит, светодиод сгорел, и требуется замена. Если есть LED-лента, то элемент можно выпаять из нее. Однако светодиоды можно приобрести и в торговых сетях. Они могут отличаться размерами, но их характеристики практически одинаковы.
Вам это будет интересно Как проверить микросхему на работоспособность мультиметром не выпаивая
Сгоревший полупроводник нужно выпаять, а затем зачистить контакты и нанести на них специальную пасту, что позволит быстрее припаять новую деталь. На каждом светодиоде есть сточенный уголок, отмечающий минусовую клемму
Важно помнить, что при нарушении полярности устройство работать не будет. На финальном этапе полупроводниковую деталь нужно прогреть феном и слегка поджать пинцетом
После выполнения этих действий остается проверить работоспособность лампочки.
Устройство светодиодной лампы
Приступая к ремонту чего-либо, для начала следует тщательно изучить устройство и принцип работы оборудования. Независимо от внешнего вида и используемых светодиодов каждая лампа, включая филаментную, сконструирована по одной электрической схеме. Снимите корпус изделия и внутри увидите драйвер — электронную плату, к которой крепятся различные радиотехнические компоненты.
Любая LED-лампа функционирует по одному принципу. Напряжение питания поступает на контакты электрического патрона и передается на вывод обычного цоколя лампочки (E27 или другого формата). Таких выводов может быть несколько штук. К ним паяются два провода, по которым напряжение переходит на вход электронной платы. Драйвер преобразует переменное напряжение в постоянное, обычно понижая его, после чего передает на другую электронную плату со светодиодами.
Драйвер — электронный блок, генерирующий и преобразующий ток с напряжением в те значения, которых достаточно для работы светодиодов. В более дорогостоящих изделиях в целях защиты плата прячется под рассеивающим стеклом.
Простейшая схема устройства светодиодной лампы 220 В
Если упростить такую систему, то получим схему драйвера светодиодной лампы 220 В, в который включены два гасящих резистора, которые стабилизируют напряжение. Светодиоды подключены разнонаправленно, что защищает от обратного напряжения. Частота мерцания возрастает в 2 раза – с 50 до 100 Гц.
Простейшая схема драйвера для светодиодов: разобраться можно и без профессиональных навыков
Питание в такой схеме поступает через ограничительный конденсатор на выпрямитель (диодный мост), и только после на элементы. Упрощаем систему. Меняем один световой диод на выпрямительный. Лампа работает, но частота тока, вместо возрастания, понижается в 2 раза и становится равна 25 Гц, что приводит к чувствительномумерцанию осветительного прибора. Это вредно для зрения, ухудшает состояние здоровья, повышает утомляемость и становится причиной головных болей.
Средняя стоимость светодиодных ламп на российских прилавках
Марка | Мощность, Вт | Цветовая температура, К | Стоимость, руб. |
DEWATT | 6 | 2700 | 80 |
DEWATT | 9 | 4200 | 90 |
КОСМОС | 9 | 4200 | 100 |
ОНЛАЙТ | 10 | 2700 | 90 |
REV | 3 | 4000 | 120 |
GENILED | 5 | 2700 | 500 |
Однако встречаются светодиодные лампы и по совершенно другой стоимости. К примеру, GENILED СДЛ-КС 80W 07077, мощностью 80 Вт и цветовой температурой 4700К. Ее стоимость может удивить. Она равна 10 200 руб.
Самая большая из ряда и есть GENILED СДЛ-КС 80W 07077
Причины выхода лампы из строя
Производители светодиода заявляют, что ресурс света излучающего полупроводника рассчитан на работу до 20000 часов. Возникает вопрос, почему перегорает светодиодная лампа? В драйвере нет механического элемента или контакта, а это говорит о том, что они должны работать не меньше. Но, как показывает практика, лампы перегорают иной раз даже не отработав гарантийные сроки. Существуют различные причины поломок лампочек.
Устройство выпущено с производственным браком. Как это не печально, но такое случается. Как правило, такие неисправности наблюдаются в комплектующих и светодиодах, которые выпущены в Китае.
Эксплуатация в ненадлежащих условиях. Здесь главная причина в том, что отсутствует вентиляция в закрытых светильниках. Плохая вентиляция оказывает свое влияние на драйвер. Тепло, которое он выделяет, не отводится должным образом. В таком источнике света лампа быстро перегревается, а чрезмерный нагрев может вывести из строя любой компонент. Также причиной может быть пыль, влага, выключатель, который искрит или выключатели с подсветками
Прежде чем выбрать светодиодную лампу, обратите внимание на светильники, в которых присутствует хорошая вентиляция, именно она обеспечивает теплообмен на должном уровне.
Питание в сети. Если напряжение в вашей сети нестабильно или завышено, то здесь даже самые качественные детали могут выйти из строя
Сюда же можно отнести постоянные скачки напряжения, которые происходят при запуске мощного мотора или сварочных агрегатов. К этому можно добавить и импульсную помеху. В результате перепада напряжения светильник может выйти из строя. Это происходит потому, что чувствительный скачок напряжения может «пробить» любой диодный мост. Если у вас наблюдаются проблемы в сети, то нужно поставить соответствующий стабилизатор, который поможет продлить сроки службы не только ламп, но и другого бытового прибора.
Неправильное сечение проводки. Если электрическая схема неправильно организована, она увеличивает нагрузку и может создать проблемы. Если у вас существует такая проблема, то нужно разгружать линию или заменять осветительный прибор устройством, с меньшей мощностью.
Внешние факторы. Сюда можно отнести повышенную влажность вибрацию все возможные удары или чрезмерное наличие пыли.
Если выходят из строя токоограничивающие резисторы, то лампочка излучает мерцательный свет. Если лампа совсем не горит, значит испорчен конденсатор.
Во время эксплуатации светодиодной лампы может нарушиться базовая кристаллическая структура полупроводникового диода. Эта неполадка возникает вследствие того, что повышается плотность инжектирования токов в материале, из которого изготавливаются полупроводники. Если пайка края провода некачественная, то тепло в этом узле не отводится. Проводник может перегреться, и система оказывается перегруженной, в результате чего возникают короткие замыкания и выход лампы из строя.
Эти мелочи не катастрофичны, и могут быть отремонтированы. Так что не паникуйте, поскольку большинство из этих неполадок можно устранить собственноручно.
Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция
Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.
В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.
Фото пример
Выполняемое действие
Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.
Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».
Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.
Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.
Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.
Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.
Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.
Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.
Другая сторона драйвера припаивается к печатной плате со светодиодами
Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены
Остается проверить работоспособность
Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.
Ремонт светодиодных ламп своими руками: работаем без паяльной станции
Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.
Здесь можно поставить перемычку – быстро, но ненадолго
Как разобрать светодиодную лампу, проклеенную герметиком
Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.
Разобрать светодиодную лампу не сложно, главное – чтобы польза была
