Укладка труб в частном доме

Чтобы водяной теплый пол работал эффективно и был достаточно надежным, трубы нужно укладывать на определенном расстоянии друг от друга. Обычно значение шага варьируется в пределах от 15 до 35 см и определяется в зависимости от требуемой теплоотдачи – для более эффективного нагрева шаг нужно уменьшать. Экономить на трубах не стоит – слишком большой шаг приведет к неравномерному прогреву участков пола, что приведет к ощутимому снижению комфорта.

Суммарная длина труб для одного помещения рассчитывается по следующей формуле:

  • D = S / M * k, где
  • D – общая длина труб,
  • S – площадь комнаты,
  • M – шаг укладки,
  • k – коэффициент запаса, варьируется в пределах от 1,1 до 1,4.

Обычно для 1 кв.м. площади помещения требуется около 1,5-3,5 м труб.

Важный момент – раскладка трубопровода, которая может выполняться по одной из следующих схем:

  1. «Змейка». Хороший вариант для небольших помещений. Поскольку площадь невелика, температура в трубах практически не снижается на протяжении всего контура.
  2. «Улитка» и «двойная змейка». Такие варианты раскладки подойдут для помещений среднего размера. Благодаря близкому расположению подающего и обратного контура пол будет прогреваться равномерно.
  3. Схема, включающая несколько контуров. Для полноценного и эффективного отопления больших помещений целесообразнее всего обустраивать несколько отдельных контуром, которые обеспечат хорошую теплоотдачу и будут достаточно надежными.

Особенности монтажа

Монтаж ИК пленочных полов в каркасном доме и деревянном строении мало чем отличается от установки в других помещениях. Пленку можно монтировать на любое основание пола: фанеру, ДСП, ОСП, ДВП, черновой деревянный пол, старое покрытие

Важно проследить за тем, чтобы основание, не которое будет укладываться пленка, было ровным и сухим

Этапы монтажа:

  1. Укладка теплоизоляции

Перед монтажом ИК-пленки необходимо сделать укладку теплоизоляции. Для этого можно использовать фольгированную теплоизоляцию 4 мм и закрепить ее локально скотчем, чтобы она не сдвигалась. Можно использовать фольгированную теплоизоляцию на самоклеящейся основе. Изоляция должна быть с лавсановым покрытием, поскольку она не проводит электрический ток. После того, как изоляция будет уложена, нужно проклеить стыки обычным скотчем.

  1. Разметка обогреваемой площади

С помощью маркера отметить места, где будет располагаться пленка. При расчете необходимого количества пленки нужно учитывать, что ее можно разрезать. При раскручивании рулона можно заметить места для разреза. Они находятся на расстоянии 25 см друг от друга. Разрезать части рулона можно обычными канцелярскими ножницами, строго следуя пунктирным линиям на полотне.

  1. Укладка и подключение ИК-плёнки

При монтаже следить за тем, чтобы слои пленки не накладывались друг на друга. После укладки пленка подключается к терморегулятору с помощью медных проводов. Если планируется отопление помещения большой площади, устанавливаются сразу несколько терморегуляторов. Кабель питания, в отличие от самой пленки, может перегреться и привести к возгоранию. Поэтому по деревянному основанию его проводят в специальной металлической гофре.

Более подробно узнать, как происходит монтаж и подключение пленочного пола можно узнать из этого видео.

1 Принцип работы

До нынешнего времени более используемыми были водяные и электрические системы. В первом случае под напольным покрытием располагаются трубы, по которым движется вода или антифриз, а во втором предполагается установка электрокабеля. Оба эти варианта не лишены существенных недостатков, которых вовсе не имеет пленочный теплый пол.

Отличается такая система тем, что обогрев происходит благодаря инфракрасным лучам – тепло распространяется в помещении благодаря нагреву различных объектов, самого напольного покрытия в том числе. Сами лучи появляются благодаря карбоновой пасте, которая аккуратно запаяна в пленке. Именно поэтому иначе пленочный пол называют карбоновым.

Как именно работает система? Специальные медные кабели, имеющие серебряное напыление (оно необходимо для предотвращения возгорания), находятся под напряжением, а карбоновая паста преобразует его в инфракрасные лучи.

Такой теплый пол обогревает комнаты благодаря инфракрасным лучам, создаваемым карбоновой пастой

Особенности устройства этой системы подогрева

Перед тем как расстилать пленку следует рассчитать параметры комнаты. Укладка может выполняться как продольно, так и поперек помещения. Располагать материал, выделяющий инфракрасное излучение необходимо исходя из особенностей планировки комнаты.

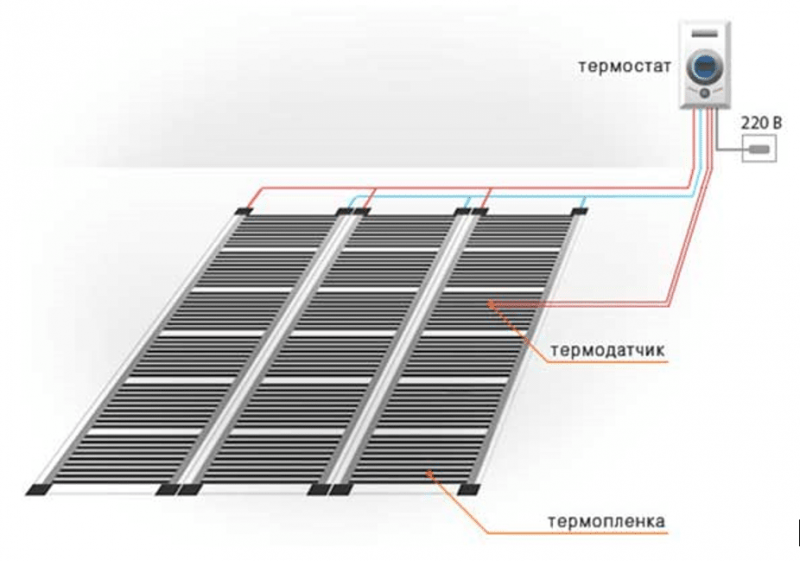

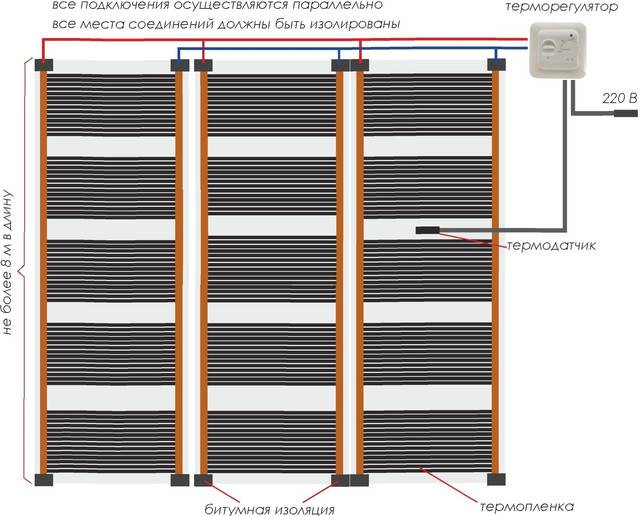

Схема стандартного монтажа

Если система обогрева будет применяться как основное отопление, то плена покрывать более 60 процентов площади пола. При установке оборудования в качестве дополнительного обогрева можно раскладку производить на отдельных участках

Также нужно взять во внимание, что минимальный отступ от стен должен равняться 20 сантиметров

Во избежание перегрева системы рекомендуется исключить укладку под габаритной техникой и большого размера предметами мебели. При этом нельзя допускать расположение полос пленки внахлест, а нарезку материала выполнять только по намеченным на нем линиям.

Расстилать пленку необходимо так чтобы элементы нагрева были направлены вверх, а медные полосы к основанию. Чтобы правильно произвести монтаж устройства следует выполнять все рекомендации по укладке указанные производителем в прилагаемой инструкции.

Укладка фольгированной теплоотражающей подложки

Укладка подложки

Монтаж теплого инфракрасного пола требует использование специальной подложки. Теплоотражающий материал расстилается по всей площади заранее подготовленного основания.

Подложка должна плотно прилегать к стенам. Для соединения ее полос используется скотч. Также фиксируются края теплоотражающего материала. Можно для этих целей использовать степлер.

Пленку разрезают по намеченным линиям на куски нужной длины

Монтаж пленки

Укладывать пленку необходимо по намеченной заранее схеме. Полосы из полипропиленового материала разрезаются на необходимые части по указанным разметкам. При этом располагаться пленка должна от стены к стене сплошным слоем.

После размещения полос проводится их фиксация к подложке скотчем. Все участки разрезов с выходящими наружу медными проводниками обязательно изолируются.

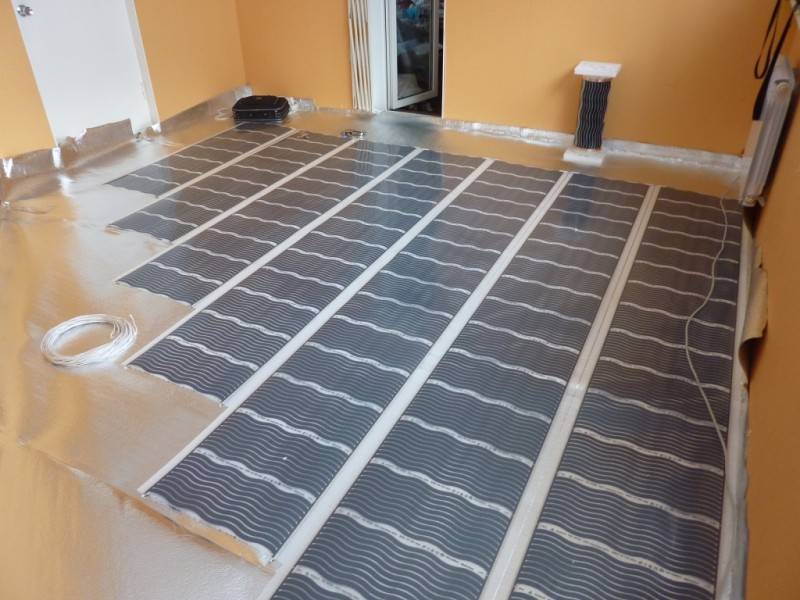

Укладка пленки на подложку

Подключение

Для подсоединения контактов необходимо:

  • полосы из меди закрепляется специальный зажим;
  • одна сторона клеммы должна находиться внутри пленки, а вторая снаружи;
  • для плотного сцепления контактов зажимы следует хорошо прижать с каждой стороны пленочного материала;
  • к правильно установленным клеммам подключаются провода – чередуя «фазу» и «ноль»;
  • места соединения контактов полностью изолируются специальным скотчем из битума.

Подключение проводов к полотнищам пленки

Место на стене для регулятора определяется перед укладкой системы. Располагать необходимо его возле действующей электрической проводки. При этом мебель или другие предметы в комнате не должны заграждать прибор.

Все провода, идущие от установленного терморегулятора, помещаются в штробу. Контакты, подсоединенные к пленке, должны находиться со стороны регулирующего устройства.

Датчик закрепляется скотчем под пленочным покрытием. Располагать его следует недалеко от терморегулятора.  Чтобы прибор не выступал над поверхностью пленки, рекомендуется его углубить в подложку.

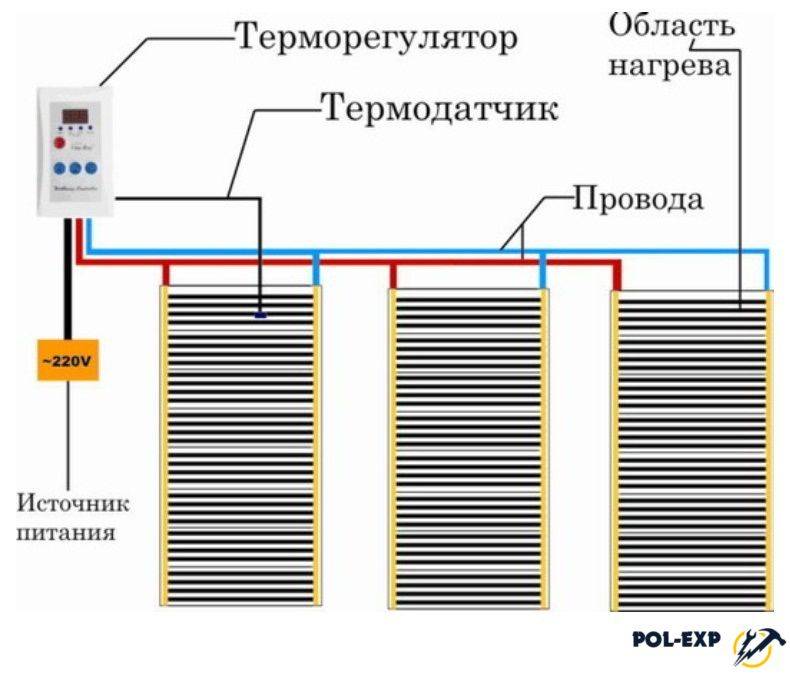

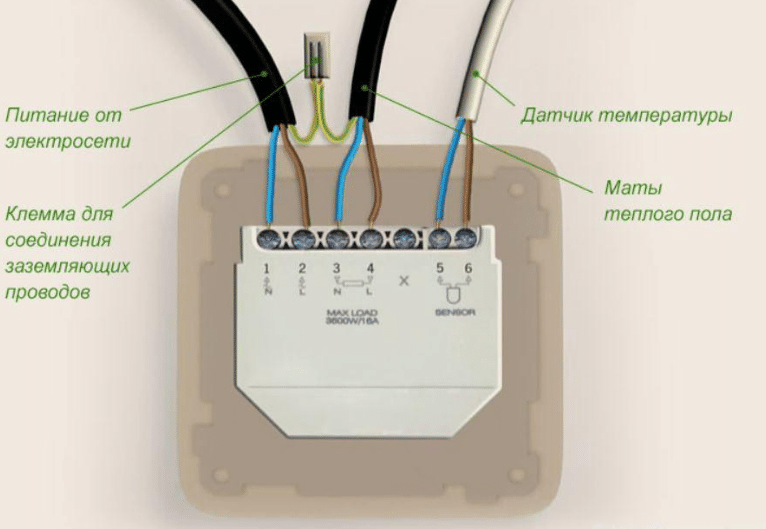

Схема подключения терморегулятора

Облицовку пола можно выполнять только после полной проверки рабочего процесса системы обогрева.

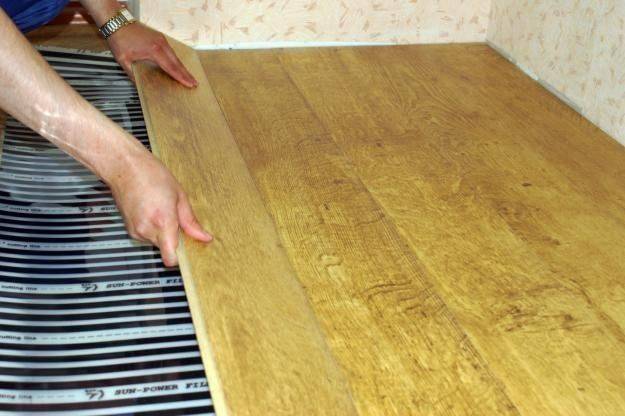

Мягкие финишные покрытия, такие как линолеум или ковролин, рекомендуется укладывать на слой ДВП или использовать другой древесный материал небольшой толщины. Такая защита позволит избежать в дальнейшем механических повреждений отопительного оборудования.

Факторы, определяющие мощность теплого пола

На выбор мощности устройства влияет много причин, которые нужно учитывать, чтобы отопительная система работала эффективно.

Климатические условия так же играют важную роль. Если дом находится в регионе с холодным климатом, то производительность отопительной системы следует выбирать с запасом.

Основной обогрев или нет

Один из факторов, оказывающих влияние на мощность — тип обогрева, то есть, система будет основным источником тепла или дополнительным. Если — это основная отопительная система, то требуется устройство более высокой производительностью, необходимый уровень удельной мощности — 200 Вт на м2.

Каждый вид греющего пола имеет свои стандартны по тепловой мощности на квадратный метр:

  • кабельные — 220 — 230 Вт;
  • кабельные маты — 100 — 160 Вт;
  • инфракрасная плёнка — 130 — 230 Вт;
  • стержневые — 130 — 160 Вт;
  • водяные — 40 — 150.

Вид помещения и его размер

У каждого помещения в квартире своя функция, в зависимости от которой определяется температурный показатель. Кроме того, на температуру влияет площадь комнаты, и количество оконных проёмов.

К примеру, мощность обогревательной системы уложенной на лоджии должна быть выше, чем предназначенной для кухни.

В большинстве случаев, производители электрических полов прикладывают рекомендации по данным параметрам:

  • ванная комната — 150 до 180 Ватт/м2;
  • остеклённый балкон — 150 до 180;
  • кухня, спальня, коридор — 110 до 150.

При определении мощности тёплых полов в зависимости от размера обогреваемого помещения, не нужно брать в расчёт участки, где будет располагаться тяжёлая мебель, так как под ней установка обогрева не рекомендована. Естественно, чем меньше площадь комнаты, тем потребуется обогреватель меньшей производительности.

 Напольное покрытие

Показатель мощности обогрева во многом зависит от финишного покрытия. Ведь материал имеет разную степень теплопроводности.

При использовании тёплого пола под ламинат, затраты на теплоресурс возрастут, так как данный материал является плохим проводником тепла. Если использовать ковролин или линолеум, то нагрев произойдет быстрее, что приведет к экономии тепловой энергии.

Теплоизоляция помещения и тепловые потери здания

Теплоизоляция дома, от которой во многом зависят потери тепла — один из важнейших факторов при определении мощности тёплого пола на метр кв. При плохом утеплении (окон, дверей, перекрытий) система будет дольше работать, и больше потреблять теплоресурса, а это приведёт к увеличению расходов.

В старых панельных домах, толщина стен всего 10 — 15 см. В таких стрениях тепловые потери достигают 50%.

Температура в градусахХорошая изоляция (Вт/м2)СредняяПлохая
184070110
204777117
2490120160

Приблизительную оценку теплоизоляции помещения можно произвести самостоятельно, используя онлайн-калькулятор. Согласно современных СНИПов, уровень теплозащиты должен быть в пределах 100 -130 Вт/м2.

Вид монтажа

Способ монтажа тёплого пола, также влияет на выбор его мощности. Ведь от толщины «пирога» зависит его теплоотдача.

Способы укладки:

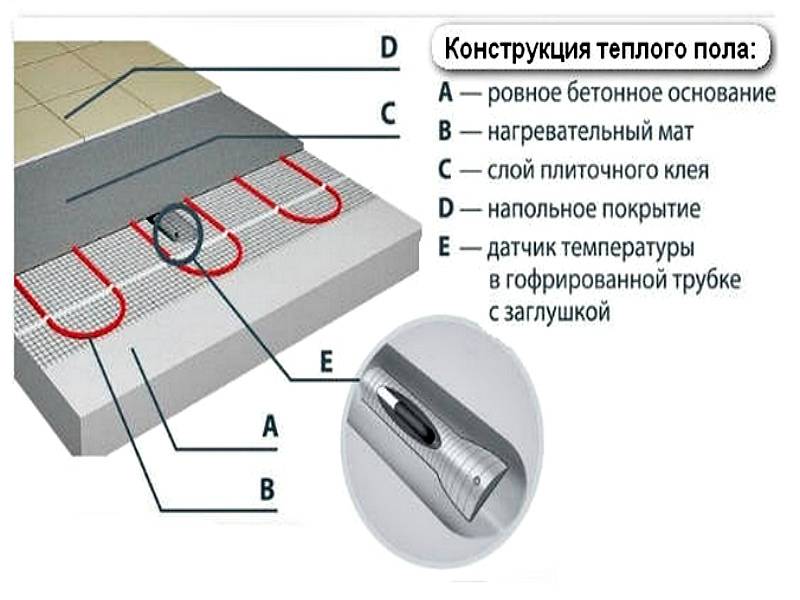

  1. Цементная стяжка — один из вариант монтажа. Бетонный раствор заливается минимальным слоем 30 мм. Для прочности конструкции на теплоизоляцию укладывается полипропиленовая фибра, или монтажная сетка, к которой крепится нагревательный элемент. Поверх заливается бетонная стяжка. Чем толще бетонный слой, тем время прогрева дольше, но при этом, тепло аккумулируется, что увеличивает период остывания.
  2. Теплый пол под плитку — часто делается на старое основание. Сначала укладывается кабель с определённым шагом, чем он меньше, тем лучше. Нагреватель заливается плиточным клеем, после затвердевания монтируется плитка. Такой способ обеспечивает хорошую теплоотдачу.
  3. Сухой монтаж под ламинат — если невозможно заливка бетонной стяжки, из-за тяжести конструкции, то осуществляется монтаж в штробы. Чтобы температура была равномерной по всей поверхности, штробы должны иметь глубину 10 мм, в которые укладывается нагревательный элемент. Если кабель высокой мощности — 180 — 200 Вт, то штробы рекомендовано делать глубиной 15 — 20 мм.

Тип терморегулятора

Терморегулятор — устройство фиксирующее сигналы от датчика температуры. Он отвечает за подачу электроэнергии в устройство, и при необходимости включает и выключает нагрев, что приводит к экономии ресурса.

Как правильно выбрать мощность теплого пола?

Watch this video on YouTube

Бетонный пол

Подготовка основания

В каких случаях может пригодиться такое умение, как сделать полы в квартире своими руками бетонные? Во многих. Это своеобразная панацея для плохого пола.

Итак, причины бетонирования:

  • Отсутствие покрытия вообще. Если это, например, только сданная в эксплуатацию новостройка.
  • Необходимость выровнять поверхность для последующего покрытия паркетом, ламинатом или плиткой.
  • Подготовка к установке «тёплых полов».

Если вы задаётесь вопросом, какие полы сделать в квартире надёжнее, то остановите свой выбор на бетонировании. Правильно положенная стяжка не будет вас беспокоить пару десятилетий.

Фото цементной стяжки

Чтобы понимать правильность такого суждения, давайте сгруппируем все достоинства этого материала.

Преимущества бетона

  • Лёгкость эксплуатации.
  • Относительно низкая цена.
  • Разносторонняя функциональность. Благодаря наличию различных добавок может быть более лёгким, более прочным, быстро схватывающимся и иметь иные дополнительные качества, увеличивающие, правда, и стоимость материала.
  • Высокая прочность и долговечность.

Ход установки

Как сделать ровный пол в квартире из бетона? В первую очередь следует хорошо выровнять основание с помощью подушки из керамзита.

А не пропустить этапы монтажа вам поможет следующая инструкция:

  • Полностью очищаем основание до земли, если это частный дом, и до плиты перекрытия, если квартира.
  • Создаём подушку, засыпая песком или керамзитом. Также мы таким способом выравниваем поверхность.
  • Ставим маяки.
  • Заботимся о том, как сделать гидроизоляцию пола в квартире. Накрываем поверхность пластиковой плёнкой. Стыки скрепляем монтажным скотчем.

Защита от повышенной влажности

Устанавливаем железную сетку.

Сетка из стали

  • Деревянными брусками разделяем условно поверхность на несколько частей.
  • Заливаем приготовленную смесь.
  • Трамбуем.
  • Вынимаем бруски и заливаем получившиеся углубления.
  • Накрываем плёнкой, чтобы стяжка не обветрилась в процессе высыхания, и не появились трещины.
  • Ждём полного застывания.

Сухая стяжка

Очень интересной и современной разновидностью бетонирования является сухая стяжка. Как правильно сделать полы в квартире таким способом? Намного проще, чем классическим бетонированием.

Процесс установки

До момента использования ЦПС пункты процесса монтажа такие же, как и в «мокрой» стяжке.

А далее:

Укладываем гипсоволокнистые влагостойкие листы аккуратно, не ёрзая их по поверхности, со смещением для обеспечения большей прочности покрытия.

  • Фиксируем саморезами. Для более надёжного результата можно использовать ещё и клей.
  • Неровности и щели шпаклюем.
  • Обрабатываем поверхность шлифовальной машинкой.
  • Наносим битумную изоляцию.
  • Простота монтажа. Отсутствие грязи.
  • Высокие теплосберегающие свойства.
  • Лёгкость укладки коммуникаций.
  • Быстрота установки.

Преимущества сухой стяжки

Конечно, использование такого материала и более дорого, но всё зависит от ситуации. Если вопрос становится, как сделать пол в квартире своими руками быстро, то вариант использования гипсоволокнистых листов вас может вполне выручить.

После бетонирования поверхность готова к монтажу финишного слоя из предпочитаемого вами материала.

Паркет, уложенный на бетонное основание

1 Пленочный обогрев – сделает теплым любое жилище

Теплые полы (ТП) сами по себе не являются чем-то новым и неизведанным. В нашу страну они пришли достаточно давно. Во многих домах и квартирах россиян установлены электрические и водяные ТП. Последние из указанных предполагают применение в качестве теплоносителя подогретой воды. Она циркулирует по системе труб, проложенных под напольным покрытием. Электрические конструкции функционируют за счет специального нагревательного кабеля. Его также укладывают под полом. Такие полы отлично обогревают помещения. Но их главный недостаток заключается в определенной сложности проведения монтажных мероприятий. Подобного минуса не имеет пленочный (инфракрасный) теплый пол. Его установка проста и понятна. Справиться с ней может любой мастер-самоучка.

Пленочный ТП использует для нагрева ИК (инфракрасное) излучение. Оно подогревает различные предметы, стоящие в помещении. А уже от них тепло расходится по всей комнате. ИК-излучение обеспечивается карбоновой особой пастой. Ее помещают в полиэстеровую пленку и герметично запаивают получающуюся конструкцию. Работает она по такому принципу. К излучателям по проводникам (шинам), изготовленным из меди, подводится напряжение. Оно активирует нагревательные элементы, которые сразу же начинают отдавать тепло. Токоведущие шины пленочной системы обязательно обрабатываются серебряной пылью. Она исключает вероятность подгорания их стыков.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки

И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

  • — Материалы, необходимые для монтажа теплого пола Hot-Film.
  • — Плитка и материалы для укладки плитки.
  • — Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

  • 1. Укладываем теплоотражающий материал.
  • 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
  • 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
  • 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
  • 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
  • 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
  • 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
  • 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
  • 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

  • — Устанавливать пленку рядом с нагревательными приборами
  • — Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
  • — Устанавливать и подключать пленку без заземления
  • Использовать в качестве теплоотражающего материала алюминиевую фольгу
  • — Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
  • — Изгибать пленку на 90
  • — Использовать один отрезок пленки с потреблением более 10А

Подключение токоведущих проводов к медной шине теплого пола

Самым ненадежным местом в системе теплого пола является точка присоединения шин к проводам. Серьезность вопроса заключается в том, что после монтажа полового покрытия добраться до места соединения в случае плохого контакта без демонтажа пола невозможно.

Для подсоединения подводящих проводов кабеля к медным шинам рекомендуются специальные клеммы-клипсы, показанные на фотографии.

Одна половина плоскости клипсы заводится в зазор между медной пластиной и пленкой, а затем с помощью плоскогубцев стороны клипсы сжимается. Острые выступы врезаются в медь и таким образом обеспечивают контакт. Провод обжимается в цилиндрической части клипсы.

Теоретически контакт, при качественной обжимке получается достаточно надежным. Но так как механическим путем соединены металлы, имеющие разный коэффициент линейного расширения, со временем между контактируемыми поверхностями в результате колебаний температуры может образоваться зазор и пол перестанет нагреваться.

Как присоединить провода к медным шинам пленочного теплого пола пайкой

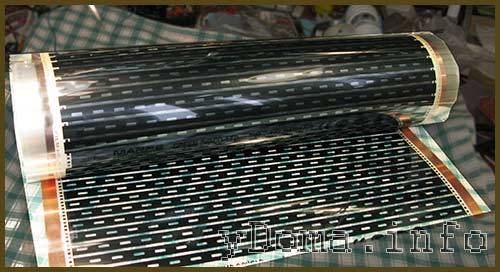

Ко мне обратился друг, который планировал сделать теплый пленочный пол под ламинат. Ему ранее пришлось столкнуться с плохим контактом в месте подключения провода с греющим кабелем под плиткой керамогранита, и на этот раз он решил выполнить соединение со сто процентной гарантией.

Как известно, самым надежным видом соединения медных проводов является пайка мягким припоем. Провод и электрическая шина в пленочном нагревателе сделаны из меди, поэтому было принято решение соединить их методом пайки.

Перед покупкой теплого пола были выполнены расчеты его площади и разрезка с помощью обыкновенных ножниц рулона на отрезки нужной длины. На местах, разрешенных для резки обычно нанесена маркировка в виде раскрытых ножниц.

Для исключения повреждения пленки инструментами на рабочем столе, он был покрыт мягкой тканью.

Чтобы пленочный рулон не раскручивался при выполнении работы, он был с двух торцов зафиксирован с помощью радиолюбительских крокодилов, можно воспользоваться и прищепками для белья.

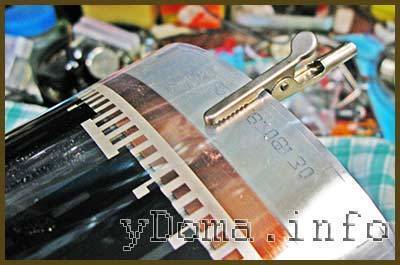

Первое, что необходимо сделать, это определить, с какой стороны пленка не приклеена к медной шине. Это легко сделать с помощью шила, иголки или острия ножа.

Далее концом паяльника, не извлекая шила, проплавить пленку, как показано на фотографии. Проплавленный по периметру прямоугольник пленки сам приподнимется. Паяльником также разглаживаются выступы пластика по шву.

Открытый участок медной шины покрывается спирто-канифольным флюсом. Но лучше использовать более сильный флюс, чтобы уменьшить время лужения шины. Поэтому я применил универсальный флюс ФИМ.

Так как шина тонкая и имеет малую массу, то при прикосновении жалом паяльника в течение менее секунды, припой мгновенно растекся по поверхности меди.

Для припайки предварительно очищенный от изоляции и залуженный конец медного провода прижимается к шине и прогревается паяльником не более секунды. В результате получилось надежное соединение, гарантирующее контакт на протяжении всего срока службы теплого пола.

При пайке провода под пленку нужно подложить деревяшку, чтобы от шины не отводилось тепло, и разогретая пленка под ней не прилипла к поверхности подкладки.

Чтобы припаянные провода случайно не оторвались вместе с шиной при транспортировке пленочного теплого пола они были зафиксированы скотчем. Теперь осталось на пленку только уложить ламинат.
