Схемы подключения
Существует два основных способа подключения РКН — прямое, когда рабочая нагрузка проходит через контракты РКН, а также косвенное — нагрузка коммутируется через контактор. Второй способ нужен при подключении нагрузки выше 7 кВт. Рекомендации для подключения:
- монтировать реле следует после прибора учета электроэнергии;
- установить перед РКН средство защиты (входной автомат);
- доступность прибора для обслуживания и визуального контроля работы.
Подключение однофазного РКН
Однофазные РКН подключаются к сети напрямую, а через их контакты проходит рабочий ток сети. Как правило, перед реле устанавливают УЗО или дифавтомат для защиты от утечек тока. Алгоритм подключения следующий:
- Нуль с вводного автомата подключают к нулевой шине, а затем к выводу N на реле.
- Фазный провод напрямую подключают к выводу L.
- Третий вывод РКН предназначен для подключения нагрузки, земля и нуль для которых берется с шин.

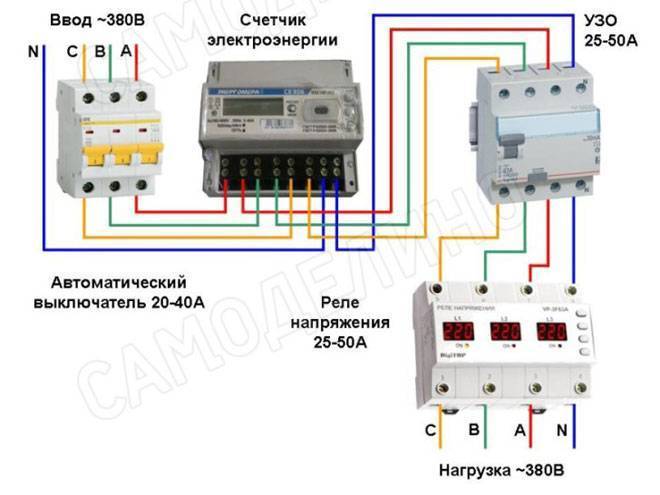

Подключение трехфазного РКН
Для прямого подключения трехфазного РКН необходимо:
- Подключить фазные провода трехполюсного входного автомата.
- Установить РКН, подключив фазы и нуль к соответствующим выводам.
- Присоединить фазы и нуль к выводам УЗО.
- Включить нагрузку, подключив землю и фазы, а также нуль с N-шины, установленной после УЗО.
Схема подключения РКН для мощных потребителей с контактором
Когда коммутируемые токи значительно больше максимально допустимого значения РКН, устройство используют в связке с магнитным пускателем (контактором)
При выборе устройств следует обращать внимание на быстродействие — чем меньше скорость срабатывания обоих приборов, тем лучше
Схема отличается от обычного подключения тем, что после защитного автомата устанавливают контактор, который коммутирует нагрузку. Реле подключается параллельно пускателю и лишь контролирует значение напряжений. При значительных отклонениях РКН срабатывает, обесточивая катушку контактора, что приводит к отключению нагрузки.
Применение трехфазных реле контроля
Основной функцией реле напряжения является контроль над разностью потенциалов или напряжением в трехфазных электрических сетях, рассчитанных на 380 В. Обычные колебания напряжения, происходящие в небольших пределах, не наносят вреда проводке, подключенным приборам и оборудованию. Однако в случае скачков в сторону увеличения или уменьшения, могут возникнуть большие проблемы.
Под действием слишком высокого напряжения изоляция проводов и кабелей перегревается и в конце концов расплавляется. Наступает и перегорание бытовой техники, включенной в трехфазную цепь. Если же напряжение слишком маленькое, это приводит к снижению мощности и последующим сбоям в работе электронной аппаратуры. В некоторых случаях приборы перестают работать и самостоятельно выключаются.
Особенно тяжелые последствия наступают для электродвигателей, которые в результате падения напряжения очень часто сгорают. В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети.
Реле выбора фаз РВФ-01(02)
НАЗНАЧЕНИЕ РЕЛЕ
Реле выбора фаз РВФ-01, РВФ-02 (коммутатор фаз, переключатель фаз) однофазный блок автоматического ввода резерва (далее — АВР) подключается, как правило, к трёхфазной питающей сети и обеспечивает переключение однофазных потребителей на фазу питания оптимальную по уровню напряжения, при колебаниях или полных провалах питающего напряжения «рабочей» фазы. АВР обеспечивает постоянный мониторинг наличия и качества напряжения на фазах и, в зависимости от параметров, автоматически производит выбор наиболее оптимальной фазы и с высоким быстродействием переключает питание однофазной нагрузки на эту фазу. При переключении с фазы на фазу, для исключения межфазных замыканий, АВР проверяет отключение аварийной фазы, и только потом, включает резервную. В случае залипания контактов реле или контактора, АВР не переключает на другую фазу, даже при выходе напряжения в этой фазе за установленные пределы (защита от замыкания между фазами). РВФ-01 — без функции контроля состояния внешних контакторов (обрыв обмотки, выгорание контактов и т.д.). РВФ-02 — с функцией контроля состояния внешних контакторов (обрыв обмотки, выгорание контактов и т.д.). АВР может работать с 2-мя или 3-мя независимыми источниками однофазного напряжения, частотой от 45 до 65 Гц. Может использоваться в однофазной сети, а в качестве дополнительной фазы — электрогенератор. Применяется в сетях с нестабильным напряжением для питания систем охранно-пожарной сигнализации, видеонаблюдения, санкционированного доступа, производственного и технологического и прочего однофазного оборудования с непрерывным циклом работы. Имеется функция возврата на приоритетную фазу после переключения на резервную, т.е. возврата питания нагрузки от приоритетной фазы после восстановления напряжения.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВФ-01, РВФ-02
| Uном/частота | В/Гц | 230/45-65 |
| Umax | В | 400 |
| Регулируемый порог переключения (отключения) при понижении напряжения Uниз; время реакции 10с | В | 154-209 |
| Гистерезис по напряжению | В | 5-7 |
| Точность определения порога срабатывания | В | ±3 |
| Порог переключения (отключения) при повышении напряжения; время реакции 0,1с | В | >265 |
| Порог ускоренного переключения (отключения) при повышении напряжения; время реакции 20мс | В | >300 |
| Порог ускоренного переключения (отключения) при понижении напряжения; время реакции 0,1с | В | <130 |
| tвкл повторное | с | 1с, 5с, 30с, 2мин,10мин |
| tвозвр. на приоритетную фазу | с | от 5 до 150 |
| Возможность отключения приоритета фазы | есть | |
| Время переключения на резервные фазы, не более | с | 0,1 |
| Коммутируемый ток выходных контактов, не менее | А | 16 |
| Потребляемая мощность (под нагрузкой), не более | ВА | 1,0 |
| Ресурс выходных контактов под нагрузкой 16А, циклов не менее | шт. | 1х106 |
| Степень защиты (по корпусу/по клеммам) | IР40/IР20 | |
| Диапазон рабочих температур | оС | — 25…+55 (УХЛ4) -40…+55 (УХЛ2) |
| Температура хранения | оС | — 45…+70 (УХЛ4) -60…+70 (УХЛ2) |
| Положение в пространстве | любое | |
| Габаритные размеры | мм | 17,5х90х63 |
| Масса | кг | 0,2 |
Реле контроля трехфазного напряжения: предназначение и применение
Предпосылки
Электроснабжение по трёхфазной схеме используется не только для подключения потребителей, нагружающих три фазы единовременно.
Жилые дома во всех населённых пунктах, дачные посёлки, частный сектор, административные здания и не только тоже подключены к трёхфазной сети. Но при этом они являются потребителями фазной сети 220 Вольт.
А все три фазы распределяются между потребителями так, чтобы предположительно получалась одинаковая нагрузка для каждой фазы.
Схематически сеть с тремя фазами напряжения изображается, как равносторонний треугольник. Вершины его являются фазами А, В и С. Длина каждой стороны соответствует величине 380 Вольт при отсутствии нагрузки или при её малой величине.
Отрезок медианы от вершины до точки пересечения медиан это фазное напряжение. При симметричной нагрузке длина каждой стороны, то есть линейное значение, уменьшается одинаково. Это же относится и к фазным значениям.
Но поскольку реальные потребители могут быть какими угодно нагрузка всегда получается несимметричной.
Совет
И поэтому треугольник получается разносторонним, иллюстрируя отклонения напряжения от 380 и 220 Вольт. Хорошо заметно, что при несимметричной нагрузке изменились все фазные величины. Поэтому потребители, подключенные к фазе с минимальным напряжением и у которых в это время идёт помол кофе, не смогут его качественно приготовить. Кофемолки будут работать при пониженных оборотах.
Трёхфазные электродвигатели, особенно нагруженные, начнут работать с качаниями ротора. А это может привести к разрушению конвейерных лент, тросов из-за рывков.
Ещё хуже придётся всем без исключения потребителям, если произойдёт обрыв нейтрали. При этом изменение фазных напряжений может значительно превысить величину 220 Вольт. А это опасно для бытовых электроприборов.
Не говоря уже о нагруженных трёхфазных двигателях.
Принцип работы
Чтобы избежать проблемы, которые возникают в нагрузке при перекосе фаз, обрывах нуля, неправильной последовательности фаз её отключают специальным реле.
На рынке есть много моделей таких реле более или менее сложных по своей конструкции. В некоторых из них применяются полупроводниковые приборы, и даже микропроцессоры.
Для электросетей в жилых домах, дачах и частном секторе трехфазные реле напряжения устанавливаются на распределительных подстанциях.
Катушки реле контроля напряжения в трёхфазной сети срабатывают от сигнала, который выделяется из электросети специальными гармоническими фильтрами. При появлении такого сигнала катушка пускателя или аналогичного выключателя обесточивается контактами реле и нагрузка отключается.
Большинство моделей таких реле снабжены регуляторами настроек тех или иных параметров для получения необходимых контролируемых величин трёхфазного напряжения и времени между отключением и повторным включением нагрузки.
Работа реле по защите нагрузки от несоответствия параметров трёхфазной сети происходит чаще всего в автоматическом режиме.
Обратите внимание
Вмешательство человека обычно требуется только при продолжительных авариях. В таких случаях происходят повторные срабатывания, и тогда приходится вручную отключать входной выключатель. Но возможно автоматизировать и этот процесс. После нескольких повторных включений и выключений будет сформирован сигнал для автоматического выключения входного выключателя.
Предвидеть возможные проблемы при трёхфазной схеме электроснабжения не представляется возможным. Поэтому применение защиты с использованием реле контроля напряжения должно быть обязательным у потребителей во всех трёхфазных сетях.
Защита двигателя 380 В от работы на двух фазах
Работа двигателей на двух фазах довольно частое явление. Очень часто причиной работы двигателей на двух фазах является низкая культура эксплуатации электроустановок. Это и не своевременный уход за контактами коммутационных аппаратов и предохранителей, и не своевременная проверка контактных соединений проводов и кабелей на распределительных щитах, пунктах и в шкафах управления и т.д.
Если же повысить культуру эксплуатации электроустановок, то вероятность обрыва цепи в одной фазе из-за плохого контакта будет сведена к минимуму.
Очень часто двигатель может работать на двух фазах, когда силовая цепь двигателя защищается предохранителями, из-за сгорания плавкой вставки в одной фазе в результате короткого замыкания на землю в сети с заземленной нейтралью. Замена предохранителей на автоматические выключатели устраняет саму возможность двухфазного режима.
Для чего же нужна данная защита и чем опасна работа двигателя на двух фазах, сейчас и попытаемся разобраться.
Данная защита защищает двигатель от перегрева, а также от так называемого «опрокидывания», т. е. остановки под током вследствие снижения момента, развиваемого двигателем, при обрыве одной из фаз. Защита действует на отключение и в качестве аппаратов защиты применяются как тепловые, так и электромагнитные реле.
Когда происходит обрыв одной из фаз, ток двигателя с соединением обмоток статора в звезду будет превышать в 1,7-2 раза по сравнению с трехфазным режимом.
Рассмотрим например как отразится обрыв одной из фаз на различных величинах напряжения между различными точками цепи статора двигателя.
Предположим, что двигатель подключен к сети с номинальным линейным напряжением Uл, обмотки статора соединены в звезду и обрыв провода произошел в фазе «А» (рис.1 а).
Рис.1 – Напряжения при работе двигателя на двух фазах
Нас будут интересовать следующие напряжения:
- UАВ, UВС, UСА – между фазами двигателя;
- UАО, UВО, UСО – между фазами и нулевой точкой О сети (землей);
- UО1-О – между нулевой точкой обмотки двигателя и землей; Uразр. — в месте разрыва.
В трехфазном режиме напряжения на двигателе симметричны, т. е. UАВ = UВС= UСА= Uл, UАО= UВО= UСО= Uл/√3= Uф, при этом UО1-О= Uразр.=0.
В двухфазном режиме напряжения становятся несимметричными, степень несимметрии будет зависеть от скольжения s. Если обрыв фазы имел место при холостом ходе двигателя, когда Sxx < Sн (Sн — номинальное скольжение), то все указанные напряжения практически не изменятся по сравнению с трехфазным режимом. Если скольжение нагруженного двигателя вследствие обрыва фазы становится больше критического скольжения Sкp., то двигатель «опрокидывается» и затормаживается. При включении с оборванной фазой двигатель останется неподвижным.
В последних двух случаях S=1, напряжения на двигателе будут иметь следующие значения:
- UАВ=UСА= 0,5Uл;
- UВС= Uл; UАО= 0,5Uф;
- UВО= UСО= Uф;
- UО1-О=0,5 Uф;
- Uразр.=1,5Uф.
Для определения напряжений на двигателе при изменении скольжения от S=Sxx до S=1 можно воспользоваться расчетными кривыми , приведенными на рис.1, б также для случая обрыва фазы А.
Из этих кривых видно, что в зоне скольжений Sxx < S < Sкр резко изменяются три напряжения: Uразр., UО1-О (они будут изменятся одинаково при обрыве любой фазы), а также UАВ – напряжение между поврежденной (А) и отстающей (В) фазами. Напряжение UСА между поврежденной и опережающей фазами, а также напряжение UАО изменяются в этой зоне незначительно.
Таким образом, для получения надежной защиты работающего в длительном режиме двигателя от перегрева при обрыве любой фазы нужно контролировать, либо напряжение UО1-О либо три напряжения Uразр. (во всех фазах), либо, наконец, три междуфазных напряжения UАВ, UВС, UСА.
На основании различного контроля напряжения, используются три группы схем:
- схемы основанные на контроле целостности плавких вставок всех фаз;
- схемы, реагирующие на нарушение симметрии трехфазной системы напряжений на зажимах двигателя;
- схемы, действующие при возникновении несимметрии фазовых токов двигателя.
Литература:
1. Ключев В. И., Выбор электродвигателей для производственных механизмов, изд-во «Энергия», 1964.
Принцип работы и установки РПН
К общей линии подключается трансформатор тока, а после него — потребители. К первой очереди в схему включаются нагрузки, имеющие приоритетное значение и не подлежащие отключению.
Затем в схему включается реле потребителей, через которое соединяются неприоритетные группы нагрузок
При превышении тока в сети они будут отключаться в установленной последовательности в соответствии со степенью важности. Приходящий от измерителя тока сигнал поступает для анализа на встроенный в модуль компаратор. Этот элемент производит соотнесение сигнала с установленным по настройкам значением основного напряжения
Реле определяет момент срабатывания компаратора, время отключения нагрузок с малым приоритетом. Как результат — снижение тока в сети. Через установленное в настройках прибора время реле попытается подключить к сети менее важных потребителей
Этот элемент производит соотнесение сигнала с установленным по настройкам значением основного напряжения. Реле определяет момент срабатывания компаратора, время отключения нагрузок с малым приоритетом. Как результат — снижение тока в сети. Через установленное в настройках прибора время реле попытается подключить к сети менее важных потребителей
Приходящий от измерителя тока сигнал поступает для анализа на встроенный в модуль компаратор. Этот элемент производит соотнесение сигнала с установленным по настройкам значением основного напряжения. Реле определяет момент срабатывания компаратора, время отключения нагрузок с малым приоритетом. Как результат — снижение тока в сети. Через установленное в настройках прибора время реле попытается подключить к сети менее важных потребителей.
Многоканальные РПН способны одновременно работать с несколькими линиями, последовательно отключающихся, начиная с нижайшего приоритета. Включаются линии, наоборот, начиная с более высокого уровня значимости.
Установка реле позволяет обойтись стандартным комплектом оборудования без затрат на дополнительную мощность сети. Это позволяет сэкономить средства — это особенно заметно в масштабах даже малого предприятия.
Ниже представлена схема подключения на примере квартиры. На входе имеется выключатель (25А), далее счетчик и группа автоматов. Также подключено определенное число бытовых приборов различных видов и мощности.
Типовая схема подключения РПН к сети в квартире многоэтажного жилого дома
При необходимости одновременного включения сразу всех электропотребителей, выходной автомат в щитке отключится, свет погаснет и все приборы прекратят свое функционирование. В действие будет приведена тепловая блокировка и автомат отключит от электропитания всю квартиру. Будет необходимо найти причины, приведшие к перегрузке, и заново включить автомат.
Совет №1: При использовании РПН такой проблемы и связанных с ней сложностей можно избежать. Необходимо выделить в приоритетные те линии, которые требуются в первую очередь, и отнести к неприоритетным малозначительные нагрузки. Прибор ограничит поступление электротока из сети и не допустит полного выключения.
Такие устройства широко используются и в системах защиты на предприятиях любого масштаба для не допущения возникновения аварийных и внештатных ситуаций. Особенно актуально применение РПН на производствах с большим количеством станков и технологического оборудования, на которых перегрузки, короткие замыкания или отключение электроэнергии могут привести к серьезным последствиям.
Область применения
Данное устройство используется в тех случаях, когда лимит потребляемой мощности, определенный на квартиру или частный дом, не позволяет использовать одновременно все необходимые электроприборы.
Реле выбора приоритета нагрузки позволяет комфортно эксплуатировать все необходимые электроприборы, не ощущая при этом каких-либо неудобств. Без использования данного устройства возникла бы необходимость вручную отключать не приоритетные в данный момент электроприборы либо, в случае не ограничения потребляемой мощности, электропроводка была бы полностью обесточена при превышении допустимого лимита. Обычно лимит мощности ограничивается автоматическим выключателем либо ограничителем мощности.
Удобство использования данного аппарата особенно ощутимо, если до его установки была актуальна проблема частого отключения вводного автоматического выключателя. Внезапное обесточивание электропроводки приносит ряд неудобств, сбивается работа электроприборов, а отключившийся из-за перегрузки автоматический выключатель можно включить только после охлаждения сработавшего теплового расцепителя.
РПН используются также и на предприятиях. Они позволяют эксплуатировать оборудование и различные электроприборы в условиях ограниченного лимита мощности, что освобождает от необходимости его увеличения. Также на предприятиях данное реле применяют в случае необходимости реализации мер по энергосбережению. Например, если на определенные нужды определяется лимит потребляемой электрической энергии, то во избежание его превышения аппарат будет отключать определенную часть потребителей.
Также мы рекомендуем просмотреть видео, на котором подробно рассматривается принцип действия аппарата:
Вот мы и рассмотрели назначение, устройство и принцип работы реле приоритета нагрузок. Надеемся, теперь вам стало понятно, как работает аппарат и где применяется!
Будет полезно прочитать:
- Что такое реле контроля фаз
- Чем опасен перекос фаз в сети
- Разделение электропроводки на группы
Реле приоритета нагрузки РПН-1-25 УХЛ4
Назначение:
Реле приоритета РПН-1-25 предназначено для перераспределения потребления электроэнергии в электрических системах с лимитированной максимальной мощностью. При превышении потребляемого тока реле приоритета отключит неприоритетную нагрузку. Иногда требуется ограничить максимальный ток, который разрешено потреблять отдельной электрической системой из общей электрической сети либо из соображений экономии, либо из-за малого сечения подводящих проводов, либо из-за ограничения по мощности поставщиком электроэнергии. Реле приоритета применяются для того, чтобы предотвратить отключение главного автоматического выключателя на вводе. Аналогичная ситуация возникает при подключении новых нагрузок без изменения электрической схемы (сечения проводов, автоматических выключателей и т.д.). В этом случае реле приоритета устанавливается в цепь питания неприоритетной нагрузки, которая будет отключена при превышении разрешенной максимальной мощности. Реле приоритета определит, когда суммарный ток электрической системы вернется в заданные пределы и снова включит неприоритетные нагрузки.
Реле позволяет увеличить количество нагрузок без изменения выделенной мощности, уменьшить потребляемую мощность и предотвратить неудобства, связанные с отключением вводного автоматического выключателя.
Также возможно применение реле приоритета для использования в схемах релейной защиты и противоаварийной автоматики в качестве реле максимального тока для защиты электрических машин, трансформаторов и пр. оборудования при коротких замыканиях и перегрузках.
Отличительные особенности:
— перераспределение электроэнергии в электрических системах с лимитированной максимальной мощностью;
— возможность использования в качестве реле максимального тока;
— измерение тока с помощью встроенного трансформатора тока;
— питание от контролируемого тока — не требует оперативного питания;
— регулировка срабатывания по току от 2,5 до 25 А;
— регулируемая задержка срабатывания от 0.2 до 20с;
— корпус шириной 1 модуль (18 мм).
Работа реле:
Реле не требует оперативного питания. Провод питания нагрузки вводится в отверстие корпуса. Если измеренное значение тока превысит установленное пороговое значение, исполнительное реле включится после отсчета установленной потенциометром «t» выдержки времени. При возвращении значения тока в исходное состояние реле выключается без задержки. Если во время этого отсчета значение тока вернется в пределы установленных значений, работа будет продолжена без переключения исполнительного реле. Порог срабатывания устанавливается верхним потенциометром, в пределах 10…100% от максимального значения тока. Когда исполнительное реле выключено замкнуты контакты реле 11-12, когда включено — замкнуты контакты 11-14.
Внимание!
Положение контактов при поставке может быть произвольным, при первом срабатывании исходное (выключенное) состояние контактов восстанавливается.
Надежность в приоритете с реле управления неприоритетными нагрузками от Legrand
Группа Legrand, мировой специалист по электрическим и информационным системам зданий, представляет новую линейку реле управления неприоритетными нагрузками, которая представлена двумя устройствами: однофазное реле и универсальное реле для одно/трехфазных систем.
При превышении допустимой мощности какого-либо объекта или линии, реле отключает неприоритетные (второстепенные) потребители энергии — это позволяет избежать отключения основного автоматического выключателя из-за перегрузки и, как следствие, обесточивания всего оборудования. Как только потребляемая мощность снижается, устройство автоматически подключает неприоритетные нагрузки, и отключенные приборы продолжают работать в штатном режиме. В качестве неприоритетных нагрузок рекомендуется выбирать оборудование, нечувствительное к частым включениям и отключениям. Например, системы обогрева теплых полов, крыш и водосточных систем; тепловые завесы; водонагреватели накопительного типа; электроконвекторы и т.п.
Однофазное реле рассчитано на напряжение 195–264 В. Диапазон порога срабатывания варьируется от 0 до 6,5 кВт с шагом в 0,01 кВт, то есть точность отключения второстепенного оборудования очень высока. При этом предусмотрена регулируемая задержка времени подключения/отключения неприоритетной нагрузки от 0 до 999 секунд. Встроенный цифровой мультиметр с точностью 1 % измеряет напряжение, силу тока и потребляемую мощность. Диапазон рабочих температур от -10 до +55 °C.
Универсальное реле с порогом срабатывания от 1,5 до 63 А предназначено для одно- и трехфазных систем и поставляется с внешним трансформатором тока. Диапазон рабочих температур от 0 до +40 °C. В реле предусмотрены три канала управления неприоритетными нагрузками.
Для удобства реле оснащено LED-индикацией отключения неприоритетной нагрузки каждого канала и функцией TEST для проверки работоспособности.
Реле неприоритетных нагрузок наиболее востребованы в ситуации, когда при ограниченном уровне выделенной мощности происходит, например, расширение офиса или складского терминала и, соответственно, возрастает количество потребителей. При этом не приходится оплачивать дополнительную выделенную мощность. Также реле неприоритетных нагрузок используются при необходимости ограничения энергопотребления в целях экономии.
Вне зависимости от причин установки реле неприоритетных нагрузок, его использование гарантирует бесперебойную работу критически важных систем пожаротушения, сигнализации, видеонаблюдения и контроля доступа. Реле обеспечит надежную работу холодильного оборудования и прочих устройств, поддерживающих влажность и температуру воздуха. Оно предотвратит отключение производственного оборудования: печатных станков и машин, медицинской техники, серверных устройств, инкубаторов и любых устройств, требующих непрерывного электроснабжения.
Принципиальное устройство и виды РПН
По своему устройству РПН относится к реле максимального тока. Приоритетная нагрузка подключается к главной цепи и ток в ней контролируется измерительным органом устройства. Поскольку реле могут быть электромагнитными и электронными, постольку измерительные органы у них разные. В электромагнитных реле – это катушка на ферромагнитном сердечнике, в электронных – измерительная электронная схема. При превышении тока в главной цепи на величину, заданную уставкой задатчика тока срабатывания, подтягивается подвижный якорь электромагнитного реле, размыкая контакты и отключая неприоритетную нагрузку. В электронных реле ведётся непрерывное сравнения тока нагрузки с током уставки в электронном устройстве, называемом компаратором. При достижении тока уставки, схема даёт команду на отключение потребителя. Для исключения ложных срабатываний установки при кратковременных (толчковых) повышениях тока, в схему реле вводится выдержка времени на отключение присоединения. По своему устройству различают следующие виды РПН:
- по количеству каналов коммутации – одноканальные и многоканальные;
- по принципу воздействия на нагрузку – реле прямого действия (сами отключают нагрузку с током до 16 А), и реле косвенного действия, переключающие нагрузку через коммутационные аппараты;
- по принципу измерения первичного тока – реле прямого измерения (непосредственно врезаются в сеть), реле, подключаемые к трансформаторам тока (ТТ) встроенным или выносным, реле, питающиеся от измерительных преобразователей тока;
- однофазные и трёхфазные.
