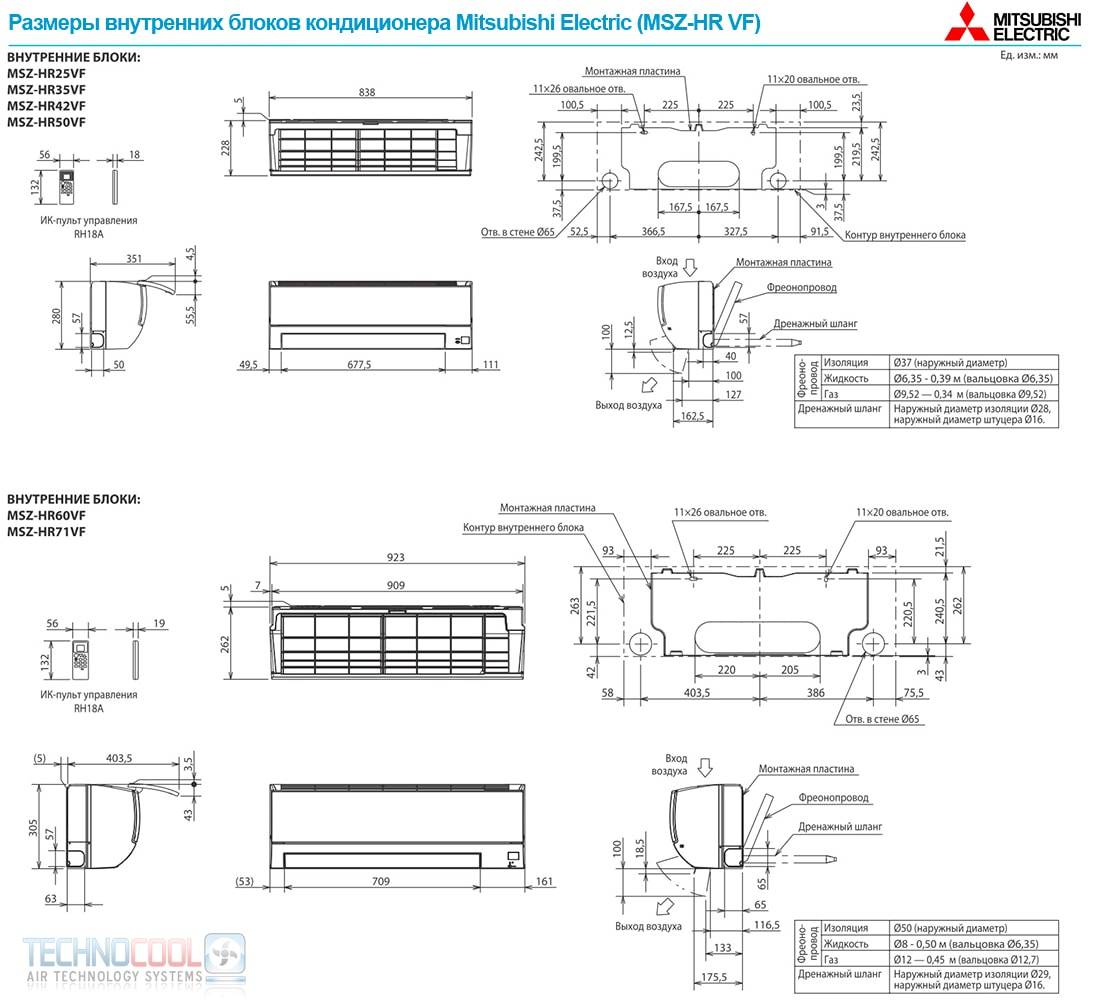

Покупка внутреннего блока кондиционера: размеры, типы, габариты

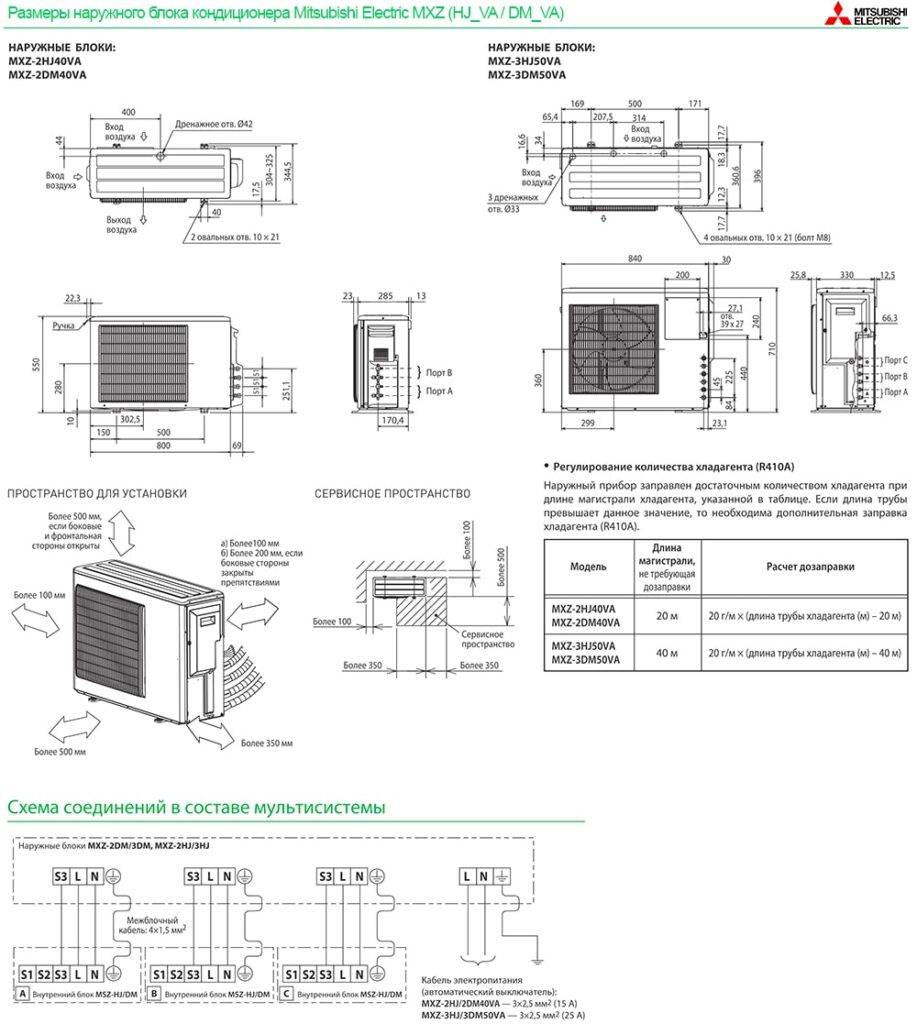

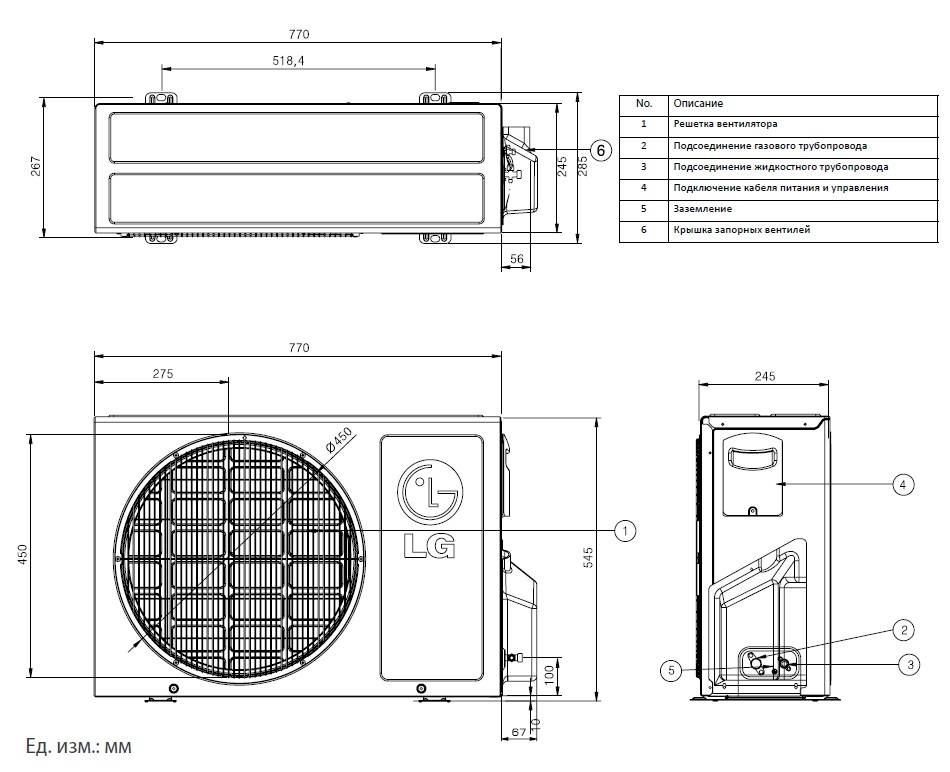

Из чего состоит внешний блок?

Внешний блок сплит-системы за счет монтажа вне помещения не слышен и в этом заключается основное преимущество этого оборудования. На специально изготовленные кронштейны его возможно установить почти в любое подходящее для этого место. Наружный блок состоит из компрессора, конденсатора, ресивера, фильтра осушителя, четырехходового клапана, вентилятора, если это инвертор, то и инверторной платой наконец. Это наиболее важные элементы системы, есть еще конечно много чего другого, к примеру теплообменник, разные реле и так далее, каждый из этих элементов создают взаимозависимый цикл работы системы.

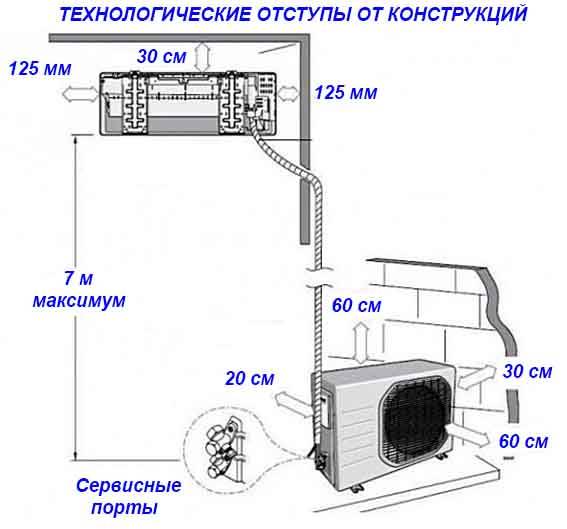

Основные требования и правила монтажа кондиционеров

Если система содержит несколько (2–4) внутренних блоков, то она называется мультисплит-системой. Внешний блок служит конденсатором, а внутренний блок – испарителем. Наружный и внутренний блоки соединяются при помощи магистрали, которая включает в себя электрические кабели и трубы, по которым циркулирует фреон.

Другая важная деталь – дренажная трубка, которая подсоединяется к внешнему блоку. Благодаря ей обеспечивается вывод конденсированной влаги. Требования и правила гласят о том, что дренажная трубка обязательно соединяется с канализационной системой, чтобы конденсат не стекал по фасаду.

Что касается дизайна кондиционера со сплит-системой (форма и цвет), то каждая модель отличается, а внутреннее наполнение и конструкция одинаковые у всех. Внешний вид и дизайн никак не сказывается на принципе монтажа. Для монтажа требуется правильно выбрать место установки

Вот почему выбирая его для любого кондиционера, важно учесть:

  1. Вес наружной части изделия.
  2. Сторону горизонта, где будет размещаться блок.
  3. Из чего сделаны стены фасада дома и их конструкцию.
  4. Доступность места для выполнения профилактических мер.

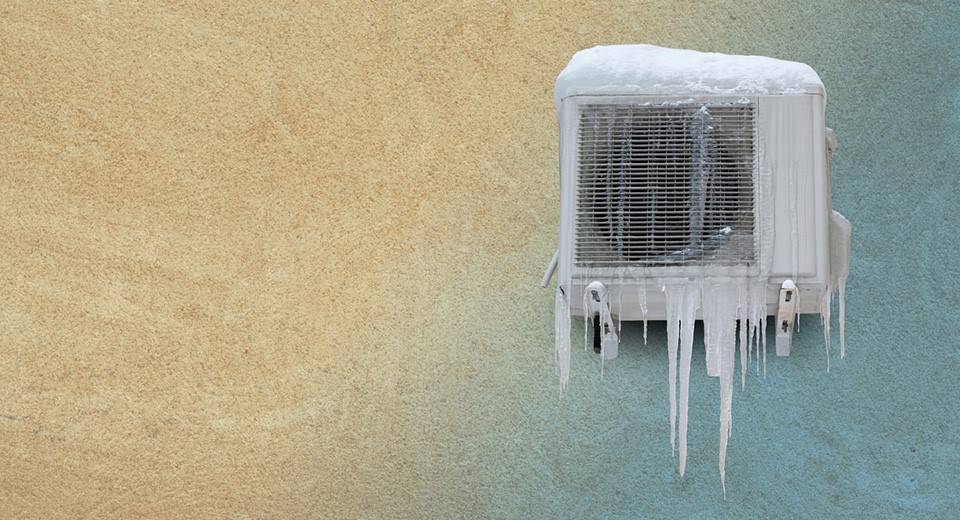

  5. Возможность защиты конденсатора от осадков и образования льда.

Теперь о мощности изделия. Выбирая мощность, учитывается общее выделение тепла в квартире или доме. Эти показатели зависят от таких факторов:

Положение здания по сторонам горизонта. Количество членов семьи в доме. Количество электрических приборов и их мощность.

​Обратите внимание! В ходе работы электрических приборов выделяется тепло. Это компьютеры, микроволновые печи, телевизор, утюг и т. д

Чем больше приборов, тем жарче будет в комнате

д. Чем больше приборов, тем жарче будет в комнате.

Число батарей отопления. Наличие в помещении других систем вентиляции.

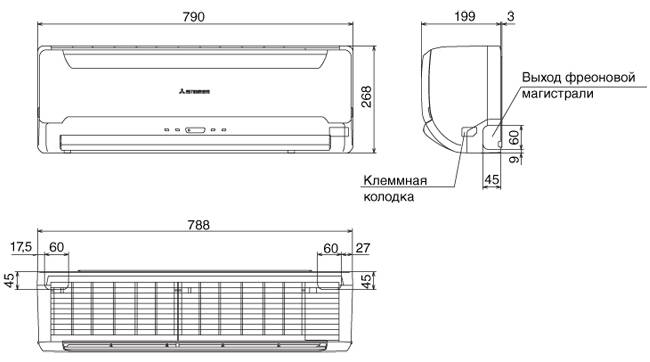

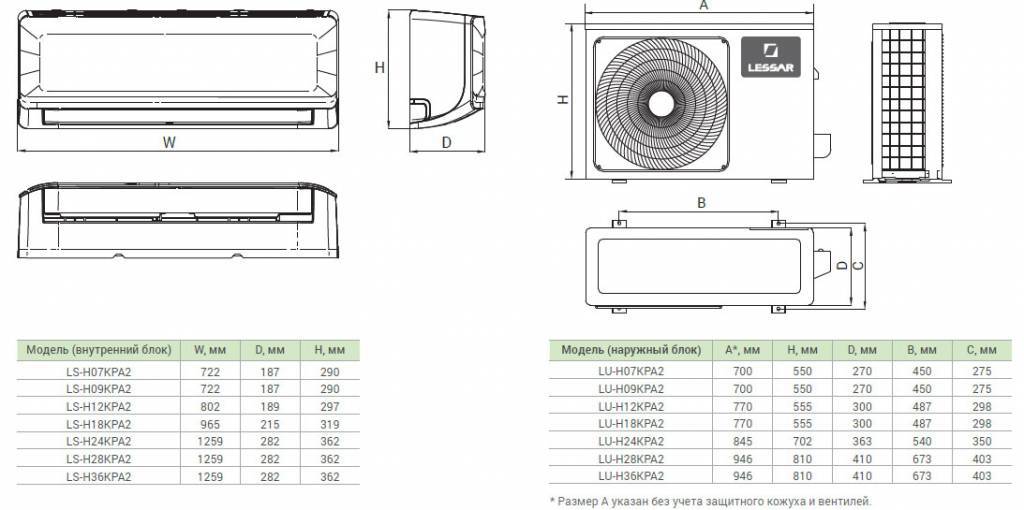

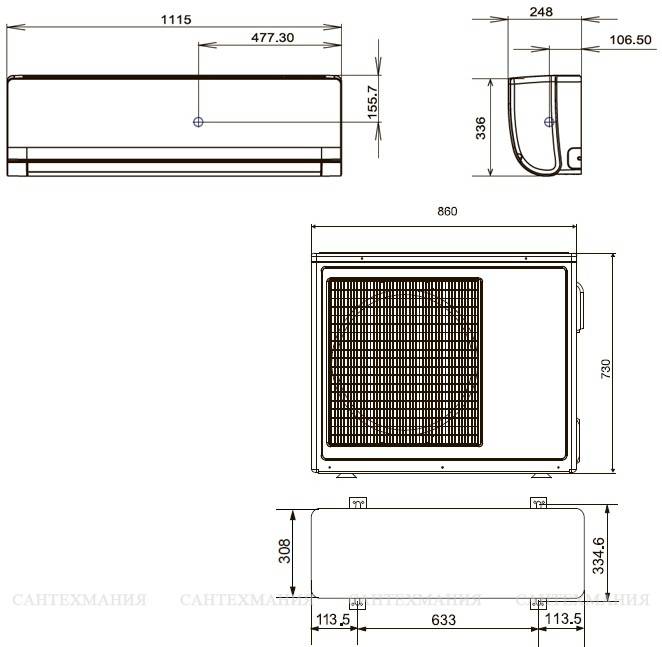

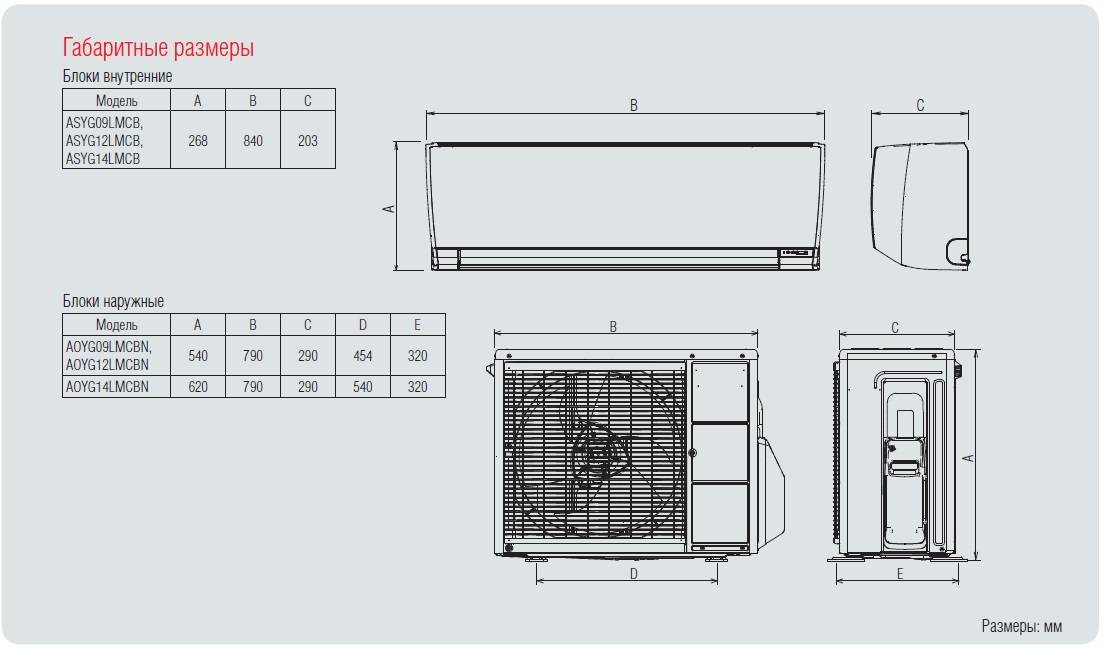

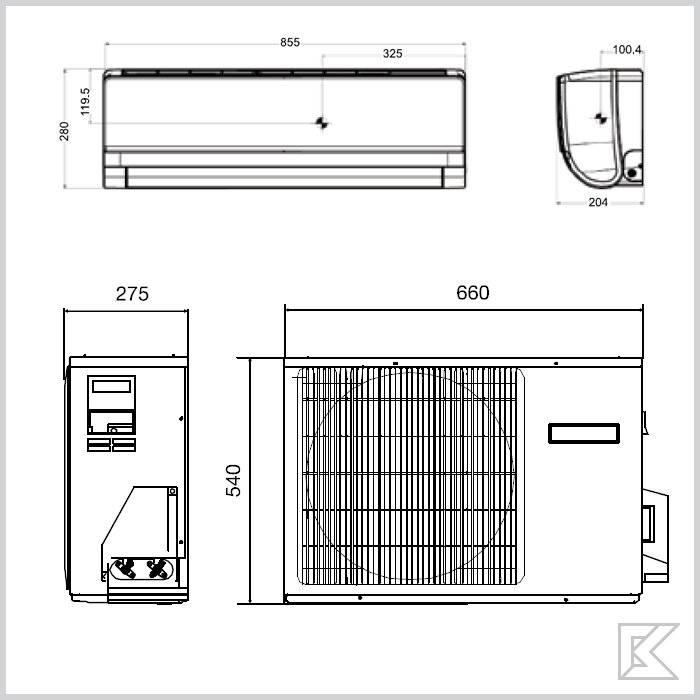

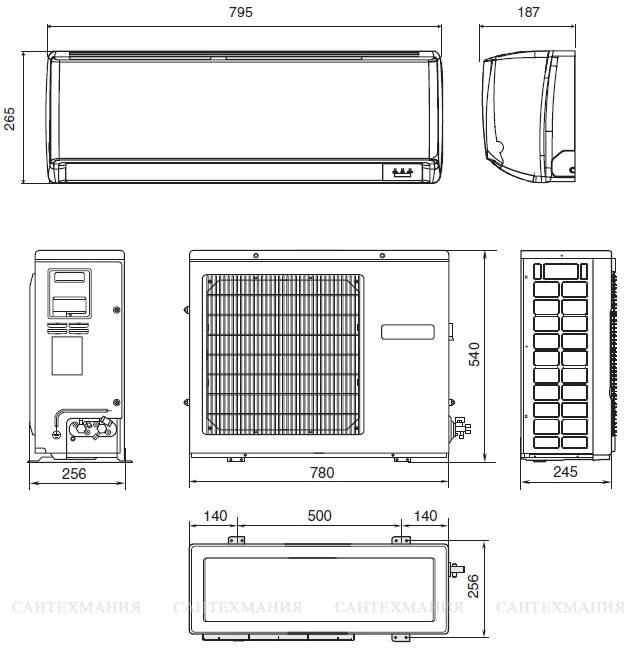

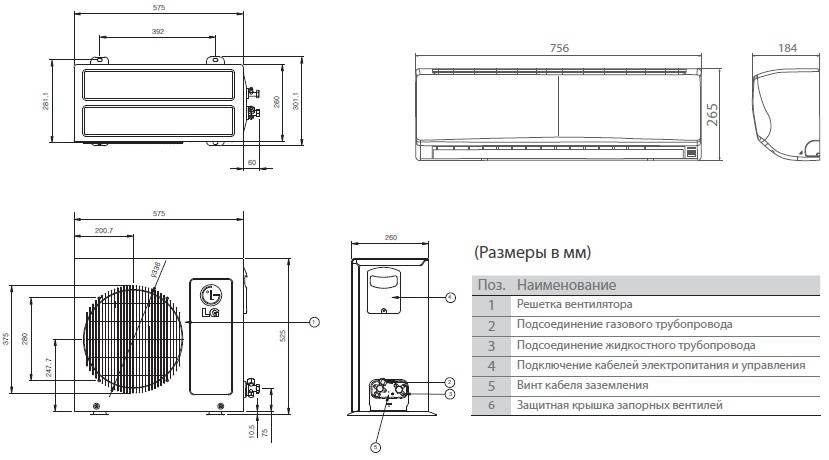

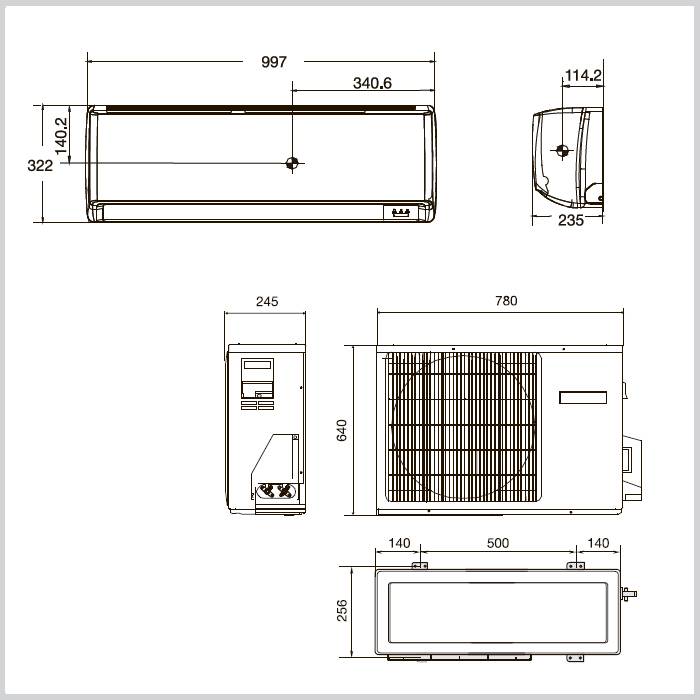

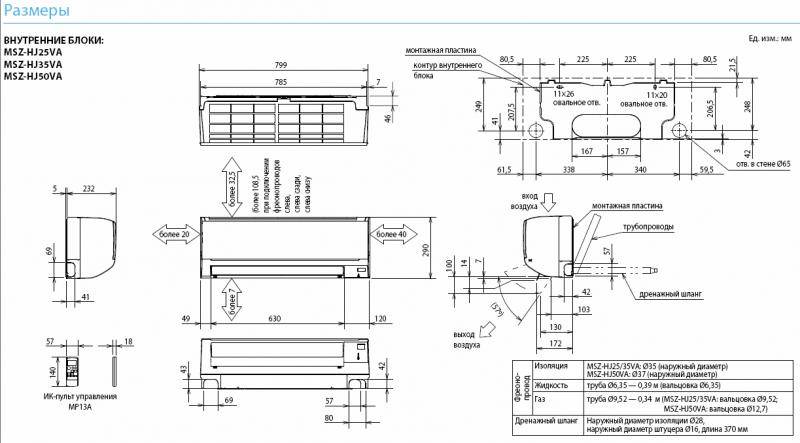

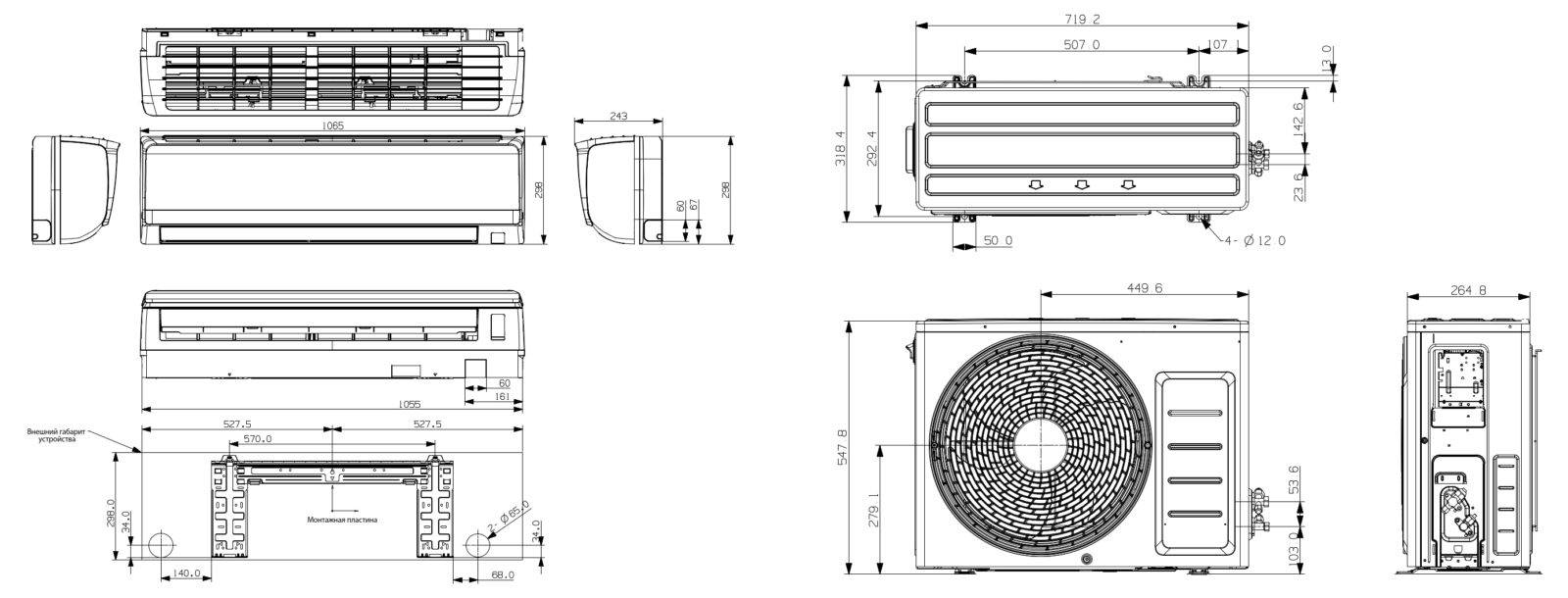

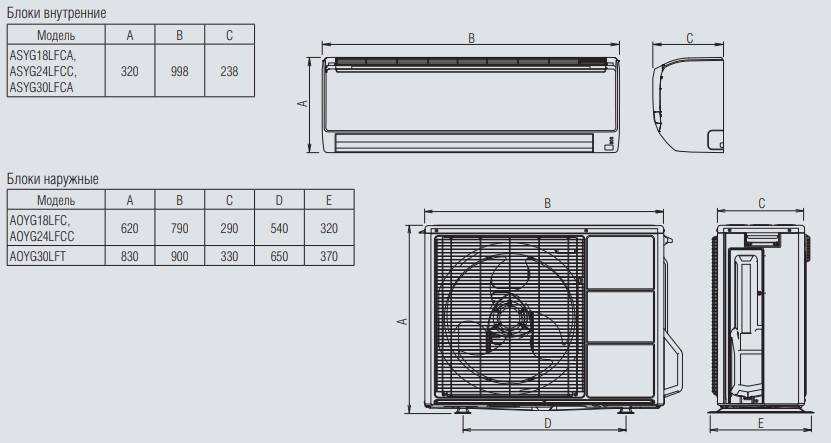

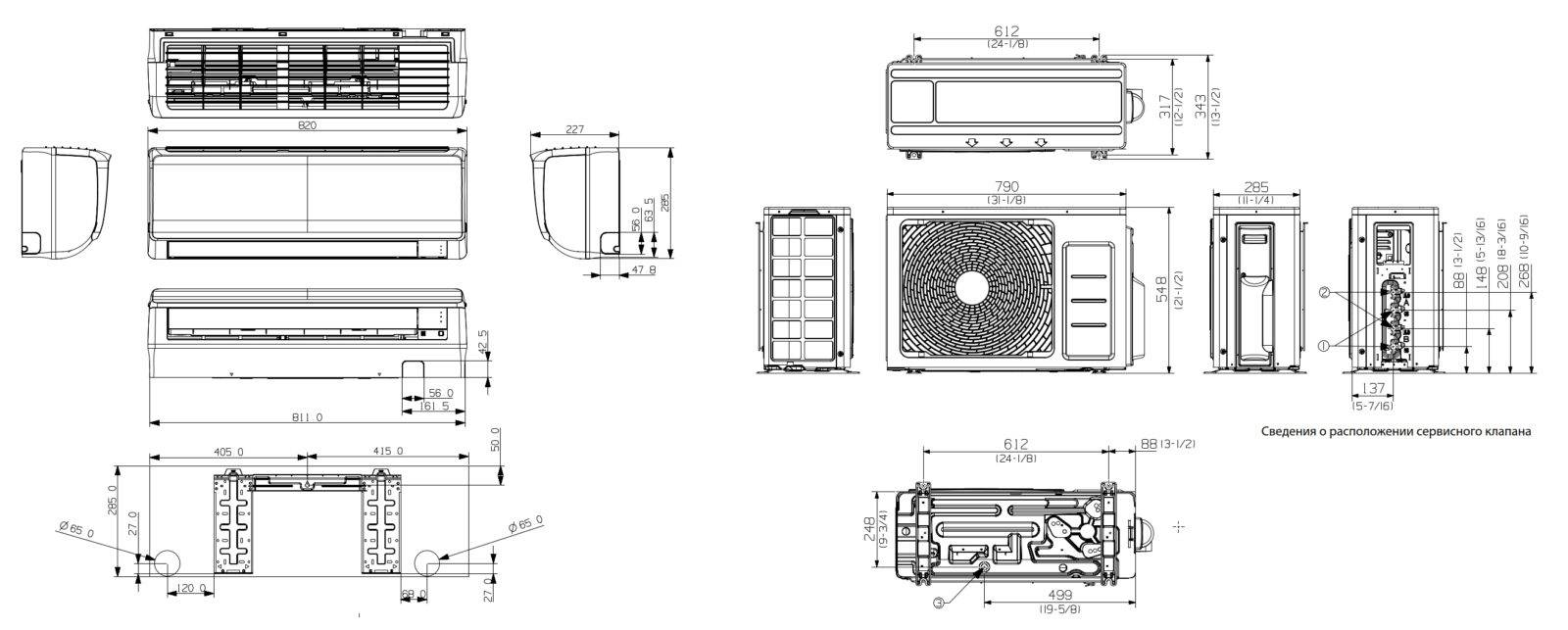

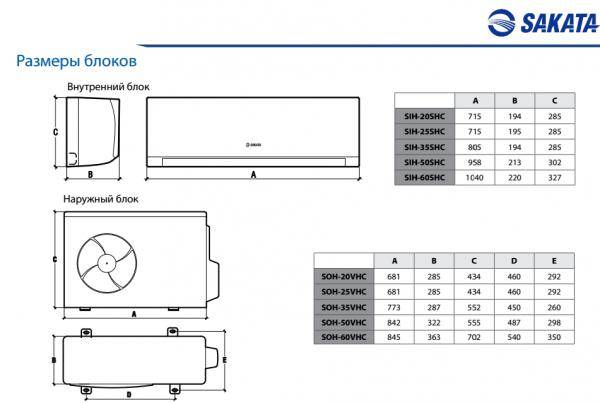

Выбор размера кондиционера

Чтобы определиться с размером кондиционера, нужно подумать над тем, где будет располагаться данное устройство. При этом необходимо помнить о правилах удаленности системы от потолка и стен. Оборудование должно иметь такие габариты, чтобы хорошо помещаться в отведенное для него место, сильно не уменьшать полезную свободную площадь и не ухудшать общий вид комнаты.

Важно выбрать кондиционер, который будет эффективно охлаждать или обогревать помещение. Если установить слишком слабое оборудование, то толку от него будет мало

Покупка чересчур мощного устройства будет лишней тратой денег.

Особенно важно заранее определиться с размерами кондиционера при проведении ремонта в комнате. Сегодня часто вместо покраски и побелки потолка осуществляют монтаж подвесных конструкций

Это может сильно повлиять на высоту помещения и параметры подходящей сплит-системы

Чтобы узнать оптимальный размер кондиционера, нужно определиться с обслуживающей площадью. Рассчитывается она путем умножения длины комнаты на ширину.

Производители сплит-систем маркируют свою продукцию различными буквами и цифрами, которые означают характеристики оборудования. Например, отметки «7», «9», «12», «18», «24», «30» показывают уровень производительности устройства. От мощности охлаждения кондиционера зависят его габариты.

Чтобы понять, на какую площадь рассчитано климатическое оборудование, необходимо умножить нанесенную на нем цифру на 3. Так, если устройство планируется установить в комнату 21-27 кв.м., то нужно отдавать предпочтение «семерке» или «девятке».

Такая сплит-система имеет габариты 70х50х27 см. Если площадь помещения 27-36 кв.м., то требуется устанавливать кондиционер, который маркируется цифрой «12». Его размеры составляют 75х52х29 см.

В комнату площадью 42-54 кв.м. следует приобрести кондиционер «восемнадцатый». Его габариты – 80х54х30 см. Для больших помещений, площадь которых доходит до 72 кв.м., подойдет устройство с маркировкой «24». Его размеры следующие: 86х65х32 см.

Ассортимент и комплектация напольно-потолочных кондиционеров

Производством напольно-потолочных сплитов занимаются многие компании, выпускающие климатическую технику. Напольно-потолочные кондиционеры, как и все агрегаты для контроля климата, прежде всего отличаются по мощности/производительности. Для бытового использования, в большинстве случаев, вполне «хватит» моделей с мощностью охлаждения от 2 до 5 кВт.

Высокомощные полупромышленные модели предназначены для помещений с большой площадью (не менее 50 «квадратов»). Их внутренние блоки оборудуются исключительно центробежными вентиляционными системами, способными нагнетать воздух под высоким давлением. Комнатные модули самых «слабых» бытовых напольно-потолочных сплитов комплектуются простыми осевыми вентиляторами.

Ассортимент напольно-потолочных кондиционеров довольно обширен. В продаже есть модификации, оснащенные как стандартными, так и высокотехнологичными инверторными компрессорными агрегатами, простыми электромеханическими и полностью автоматическими электронными системами управления. Также можно приобрести модель, рассчитанную как на охлаждение, так и на охлаждение/обогрев воздуха в помещении.

У некоторых редких моделей предусмотрена возможность дополнительной установки в кондиционер многоступенчатого фильтрационного блока. А вот пульт ДУ обязательно будет входить в комплектацию напольно-потолочного кондиционера, из какой бы ценовой категории вы его не выбрали.

Неисправности кондиционеров

Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.

Агрегат не включается

Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:

  • Устройство не подключено.
  • Неисправна командная микросхема.
  • Отсутствует связь между наружным и внутренним блоками.
  • Не работает пульт управления.
  • Сработал автомат защиты.
  • Ошибочная коммутация при подаче сигналов.

И наконец, устройство может производить сбой в силу банального износа деталей.

Отключение сплит-системы после непродолжительной работы

Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.

В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.

Течь конденсата из внутреннего блока

В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.

Кондиционер работает не на полную мощность

Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.

Запахи

Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.

Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.

Какая страна выпускает лучшие кондиционеры?

Место изготовления кондиционера напрямую влияет на его качество и цену. Но почему? Все дело в технологиях, заинтересованности работников в качестве своего труда, инновационных разработках, наконец, традициях. Сегодня безусловными лидерами отечественного рынка являются две корейские компании: LG и Samsung. Немало достойных предприятий расположено в Старом Свете, США.

Изделия крупных европейских, корейских и японских концернов отличаются качеством и надежностью. Для них характерен низкий процент брака, что пока недоступно для отечественных производителей. Обычно такие изделия многофункциональны, оборудованы различными дополнительными опциями. Часто кондиционеры оборудованы пультом дистанционного управления. Характеризуются бесшумностью работы. Например, этим отличаются аппараты корейского производства. Также характерной чертой качественных европейских и азиатских моноблоков считаются их компактные размеры. Приведем краткое описание основных производителей.

Fujitsu General (Япония) производит все возможные системы кондиционирования воздуха. Компания известна инновационными разработками, которые переняли другие производители. Производственные мощности концерна располагаются в четырех странах азиатского региона: КНР, Японии, Тайване и Таиланде. В год производится около 1,8 млн. кондиционеров.

Hitachi (Япония). Является одним из самых крупнейших и известнейших производителей. Занимается не только выпуском моноблоков и других систем, но и разработкой новых технологий. Есть предприятия в Японии, Китае, Малайзии, Бразилии, Испании, Тайване.

Panasonic (Япония). Фирма является безусловным лидером по количеству выпушенных моноблоков. Её предприятия есть в Малайзии, Китае, Японии. В год производит до 4 млн. изделий.

Sanyo (Япония). Один из самых крупных производителей в мире. Производственные мощности концерна расположены в 9 странах мира. Продукция отличается превосходным качеством. Есть модели на любой кошелек.

Toshiba (Япония). Выпускает различные модели моноблоков. Занимается разработкой и внедрением инновационных технологий. Заводы фирмы расположены всего в трех странах: Японии, Тайване, Таиланде.

DeLonghi (Италия). Небольшая по азиатским меркам компания. Годовой объем: всего лишь 400 тыс. выпущенных кондиционеров в год. Продукция отличается качеством и разнообразием. В производстве некоторых моделей DeLonghi является мировым лидером.

LG (Южная Корея). Одна из старейших компаний. Производит практически все существующие системы кондиционирования, в том числе моноблок. Заводы находятся в Китае и Корее. Всего концерн выпускает около 6 млн. изделий.

Samsung (Южная Корея). Один из самых известных концернов в мире. Производит все виды кондиционеров, в том числе и оконные. Однако такая популярность сыграла с корейским гигантом злую шутку, ведь его продукция часто подделывается. Например, контрафактном наводнен африканский рынок.

McQuay (США). Гигант индустрии, который принадлежит малоазийскому капиталу. Заводы концерна расположены на трех континентах, штат компании не менее 5000 тысяч работников. Выпускает востребованные на азиатском и американском рынках моноблоки.

Протяженность фреоновой магистрали

Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.

Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.

Выясним, какими должны быть нормы установки и почему нельзя их менять.

Нормы расстояния между блоками

Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.

Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.

Длина трубопровода зависит от модели.

Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:

  • максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
  • минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).

Точные данные указаны в технических документах к конкретной модели.

По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.

Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.

Слишком короткий трубопровод

Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.

Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.

Последствия установки слишком короткого трубопровода бывают различными:

  • поломка деталей кондиционера;
  • переход вибраций от наружного модуля к настенному;
  • нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.

Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.

Расстояние больше стандартного

Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.

Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.

Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.

Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.

Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций

Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.

Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:

Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.

Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.

И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.

Что такое сплит-система, где применяется и из чего состоит?

Если говорить в целом, сплит-система — одна из разновидностей кондиционера, которая наиболее удобна в применении и пользуется наибольшим спросом.

Устройство особенно актуально в домах, где не предусмотрено центрального кондиционирования. К плюсам сплит-системы можно отнести экономичность и низкий уровень шума (особенно в сравнении с моноблоками). Таких плюсов удалось добиться за счет разделения техники на два блока — внутренний и внешний.

Наружная часть оборудуется конденсатором, компрессором и вентилятором. Блок устанавливается на внешней части сооружения (на крыше, на стене или балконе). Уровень шума этого блока составляет порядка 50-60 дБ. Вторая часть (внутренний блок) содержит вентилятор и испаритель, а установка производится внутри охлаждаемого помещения. Здесь уровень шума ниже — 25-30 дБ. Благодаря такой особенности, звук от кондиционера удалось уменьшить почти в тысячу раз. Так что не удивительно, что подобные системы получили распространение во всех жилых помещениях — в квартирах, домах, офисах и прочих сооружениях.

Несколько слов об автокондиционере

Автолюбители больше всего ценят комфорт в салоне, поскольку жаркая погода способствует настолько сильному нагреванию машины (железяки, по своей сути), что усидеть в ней невозможно.

И тут два выхода: либо открывай окно и прибавляй скорости, чтобы металл остыл, либо обзаводись цивилизованным климатизером.

Но и в том случае, если он есть, многие высказывают недовольство в связи с запахом в салоне из-за присутствия кондиционера.

А здесь уже только один способ – очиститель автокондиционера с любым ароматом. Выбирайте, освежайте ваш кондиционер и наслаждайтесь чистым прохладным воздухом с запахом моря (яблока, апельсина).

Основные достоинства оконных кондиционеров

  1. Это климатическое оборудование имеет большую мощность. Максимальная мощность – 8 кВт, как и у солидных бытовых сплит-систем.
  2. Стоимость оконных моноблоков на 30-40 % меньше, чем стоимость аналогичных сплит-систем.
  3. Оконные кондиционеры легко обслуживать, поэтому цены на сервисное обслуживание ниже, чем обслуживание других видов климатического оборудования.
  4. Это климатическое оборудование легко и просто монтируется.
  5. Оконный кондиционер занимает в помещение минимум места.
  6. В оконном моноблоке отсутствуют соединения во фреоновой магистрали, что исключает утечку фреона.
  7. Кондиционер этого типа имеет более высокий КПД и долгий срок эксплуатации по сравнению с любой сплит-системой.
  8. Еще одним несомненным достоинством считается то, что кондиционер подает действительно свежий воздух. Этой функцией обладают только дорогие сплит-системы.

Преимущества и недостатки кондиционеров

Если вы собираетесь покупать кондиционер или сплит-систему, вам будет интересно узнать о плюсах и минусах.

Преимущества

  • Обеспечение комфортной температуры в комнате. Независимо от погоды за окном, сплит-система позволит создать благоприятную атмосферу в помещении. Летом кондиционер охладит воздух, а осенью или весной — нагреет. В любом случае находиться в комнате будет комфортно.
  • Чистый воздух в помещении. Особенно это актуально для жителей крупных городов, проживающих в промышленных районах. Использование кондиционера позволит получить прохладный, чистый воздух, не открывая окон.
  • Поддержание оптимальной влажности воздуха. Некоторые модели имеют функцию осушения, создавая оптимальный уровень влажности в помещении.

Недостатки

Обращаем внимание, что кондиционер может принести вред человеку, только при неправильном использовании. Если не чистить регулярно агрегат, в нем могут начать размножаться вредные бактерии и вирусы. Из-за особенностей работы кондиционера воздух в помещении становится более сухим, поэтому рекомендуем использовать отдельные устройства, повышающие уровень влажности в комнате. Во время работы компрессоры издают небольшой шум

Обычно компрессор находится в наружном блоке, и в помещении не слышно, как он работает.

Обслуживание и уход

В стандартном режиме эксплуатации внешний блок требует профилактического осмотра в рамках обслуживания один раз в 6 месяцев. Мастер проводит осмотр креплений, проверяет целостность и уровень загрязнения фильтров, уточняет количество хладагента и измеряет рабочее давление сетей.

Хладагент является химическим веществом, которое представляет опасность для здоровья, поэтому доверять работу с ним стоит профессиональному мастеру. Проверку состояния фильтров, удаление пыли и грязи можно производить самостоятельно.

Внедрение новых технологических решений в бытовое оборудование нередко идет вразрез с практической целесообразностью. Пример климатической техники наиболее показателен в этом смысле. Так, в последнее время рынок активно наполняется которые предназначены для эксплуатации внутри помещения. К особенностям таких систем относится полное исключение грязных монтажных операций, что и привлекает немалую аудиторию потребителей. Но при всем удобстве установки и дальнейшего содержания такие модели не способны приблизиться к рабочим характеристикам, которые обеспечивает внешний блок кондиционера в составе сплит-системы. Другое дело, что и обладателям наружных установок приходится сталкиваться с хлопотными задачами, но уже иного рода.

Мощность кондиционера

Мощность — это самый важный параметр прибора. Можно выделить три направления, которые указываются производителем. Это мощность охлаждения, нагрева и потребляемая мощность.

Мощность охлаждения (Холодопроизводительность)

Мощность охлаждения — самая важная характеристика, которая выражается в кВт либо BTU. Если с мощностью в кВт все понятно, то BTU — это британская тепловая единица. Именно в них ранее и измерялась мощность кондиционера.
От мощности прибора зависит площадь, которую он сможет охладить в нормальном рабочем режиме. Под нормальным режимом подразумевается работа прибора, без постоянных высоких нагрузок на компрессор, которые возникают в следствии не правильно рассчитанной мощности прибора и величины помещения.
Таким образом, если поставить сплит-систему, рассчитанную на охлаждение комнату из 20 квадратных метров, в комнату размером в 30 квадраных метров, то из-за нехватки мощности прибор будет всегда работать на повышенных нагрузках, что бы обеспечить выставленную температуру, что приводит к быстрому износу запчастей, и как следствие, скорейшем выходе прибора из строя.

При самостоятельно расчете мощности кондиционера для помещения, следует рассчитывать что 1 кВт (3412 BTU/h) холодопроизводительности кондиционера способен обеспечить 10 м. кв. площади помещения со стандартной высотой до потолка (2,5-3 м.). Таким образом6 для помещения, размером в 25 кв.м — необходимая мощность 2.5 кВт (примерно 9000 BTU).

Так-же, для самостоятельного расчета можности кондиционера Вы можете воспользоваться данной таблицей:

Расчет мощности кондиционера

Мощность обогрева (Теплопроизводительность)

Мощность обогрева — аналогичная характеристика холодпроизводительности. Измеряется и рассчитывается она полностью аналогичным образом, но только для тех устройств, которые имеют такую функцию. Сегодня это большинство бытовых сплит-систем, но встречаются и те модели, которые не поддерживают функцию обогрева.

Мощность электропотребления

Данный параметр не редко путают с холодпроизводительностью или теплопроизводительностью, посколько он так-же измеряется в кВт. Но это немного другое.
Мощность электропотребления кондиционера — это характеристика, которая выражает количество потребляемой электроэнергии прибора. Она так-же может быть различной (минимальная, максимальная, номинальная) — и как правило, в несколько раз ниже мощность охлаждения. Таким образом, при мощности охлаждения в 2.5 кВт — кондиционер потребляет примерно 0.8 кВт — меньше чем утюг, электрочайник и многие другие бытовые электроприборы.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

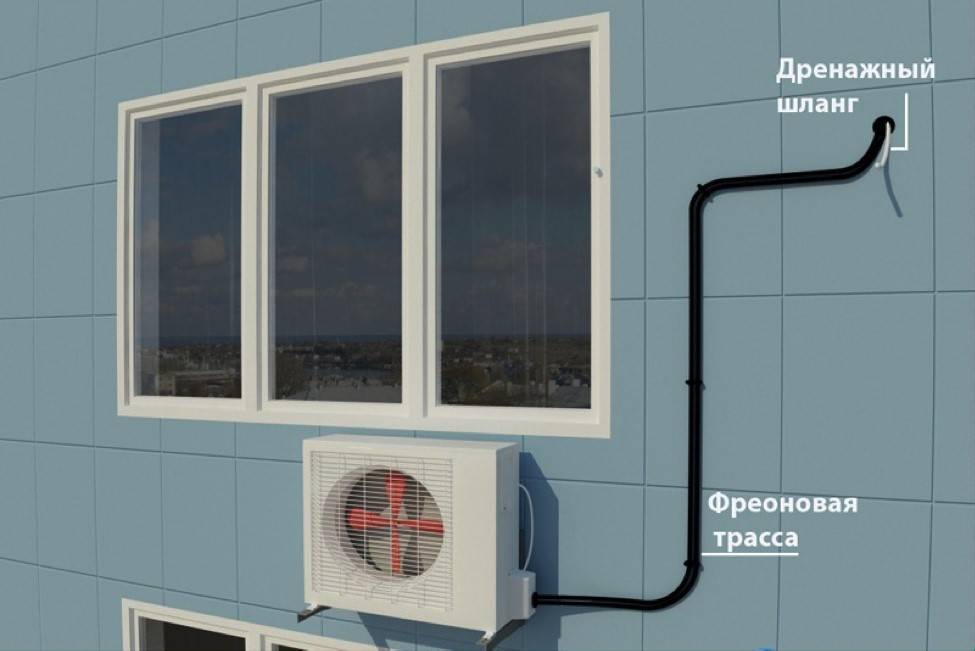

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично.

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.
