Что такое расширительный бак и зачем он нужен в системе водоснабжения

Как выбрать бачок для системы отопления?

Для нормального функционирования отопительной системы необходимо подобрать расширительный бак, соответствующий всем параметрам.

Важно! Устройства, предназначенные для отопления — красные, а для водоснабжения — синие. Параметры, по которым можно выбрать конструкцию:

Параметры, по которым можно выбрать конструкцию:

Объём. Подбор расширительного агрегата осуществляется с учётом общего объёма теплоносителя для отопительной системы.

Если в качестве теплоносителя выступает вода, то объем бака должен равняться 10% от её величины, а при использовании антифриза — 15%.

К примеру, на 100 литров воды нужен 10-литровый бак, а на 100 литров антифриза —15-литровый.

Внимание! Первый показатель неправильно подобранного аппарата или его ошибочной настройки является постоянное срабатывание предохранительного клапана. Выбор резервуара совершается, учитывая особенности отопительной системы с твердотопливным котлом

При его работе контроль над выбранной температурой затрудняется и теплоноситель может легко превысить заданный режим

Выбор резервуара совершается, учитывая особенности отопительной системы с твердотопливным котлом. При его работе контроль над выбранной температурой затрудняется и теплоноситель может легко превысить заданный режим.

При таком процессе происходит резкое повышение объёма теплоносителя, для которого нужна расширительная ёмкость с запасом. Поэтому стандартный расчёт показателя бака умножается на 2.

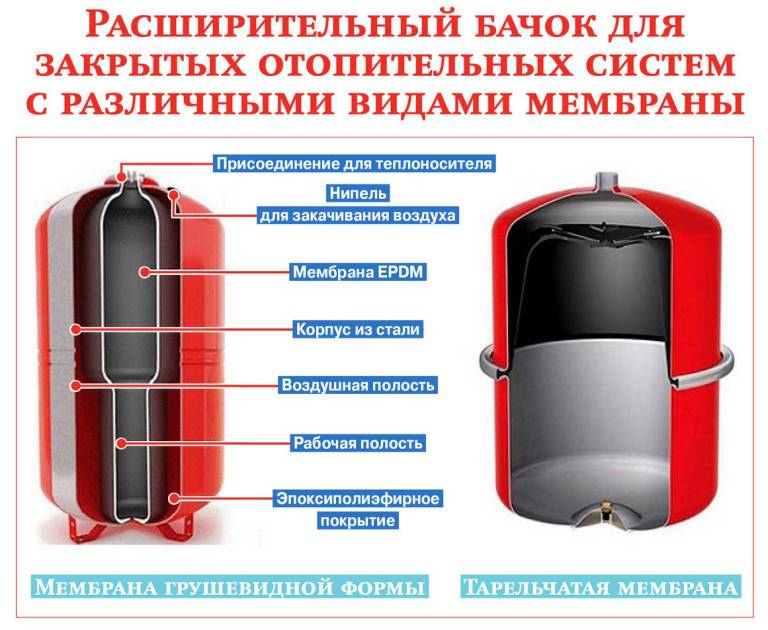

Мембрана. Бывает сменной (фланцевой) или несменной.

Преимущества фланцевой мембраны:

• возможность замены через фланец при механических повреждениях;
• агрегаты с такой мембраной бывают двух видов — горизонтальные и вертикальные, что значительно экономит пространство;
• фланцевая мембрана выдерживает большее давление, чем несменная.

Плюс несменной мембраны — экономичность, благодаря жёсткому креплению по периметру бака.

• Материал. Выбор бака следует остановить на качественных материалах двух основных компонентов:
• Мембраны. Основные характеристики: диапазон рабочих температур, длительность срока службы, гигиенические и санитарные требования, динамичность и устойчивость к высоким температурам.
• Корпуса, которому для длительной работы необходим прочный и надёжный металл, к примеру, высококачественная углеродистая сталь, с порошковой окраской.
• Этикетка. На ней должна быть краткая техническая характеристика расширительной ёмкости, где указывается максимально допустимое давление, температурный диапазон, тип мембраны и модель бака с серийным номером.
• Производители. Лидерами в изготовлении расширительных аппаратов считаются Италия и Германия.

Однако многие модели представлены на рынке отечественными производителями, что положительно влияет на ценовую политику при неизменно хорошем качестве и простом принципе работы.

Примерная стоимость. В зависимости от страны-производителя и объёма, цена расширительной ёмкости будет колебаться в пределах 20 долларов за 5-литровый бак и 265 долларов за 300-литровый.

На что обратить внимание при выборе?

Специалисты советуют устанавливать расширительный бак объемом 10% от объема бойлера с горячей воды: для 100-литрового бойлера нужен бак на 10 литров, 200 литров бойлер — 20 литровый бак.

Важно учитывать, что емкость меньшего объема предполагает возможность более частых скачков давления. Не стоит забывать, что в баке сохраняется вода

Этот запас может пригодиться при определенных обстоятельствах.

Подбирать бак горячего водоснабжения нужно специальный, для которого такая возможность предусмотрена конструктивно, указана в инструкции. Например, бачки отопительных систем предполагают повышенные температуры использования, но меньшие давления. Они обеспечивают перенос теплоносителя более «горячей» температуры, но давление там относительно невелико. В таких емкостях мало внимания уделяется гигиеническим характеристикам материалов. Чтобы помочь потребителю, баки делают разного цвета: голубой, синий, белый — водопровод, красный — отопление. Но лучше, чтобы избежать ошибки, внимательно читать паспорт изделия, поскольку доверять маркировке не всегда можно.

Безопасность использования расширительного бачка для воды определяется материалом мембраны и бака:

• каучук естественного происхождения — безвреден в холодной воде, но нагревать ее выше 50 градусов не стоит — возможны негативные реакции;
• каучук искусственного происхождения без последствий подходит для воды различных температур — вплоть до кипящей;
• резина (этилен-пропилен) аналогична по свойствам искусственному каучуку — обладает высокими эксплуатационными свойствами;
• сами баки чаще всего стальные.

Еще один фактор выбора бачка — производитель. Низкая цена часто может означать невысокое качество изделия и, как следствие, последующий дорогостоящий ремонт. Производитель с именем, репутацией не готов жертвовать ими, гоняясь за мимолетной выгодой. Они предлагают баки, комплектующие хорошего качества по соответствующим ценам

Прежде всего, уделите внимание материалу мембраны (см. выше), поскольку от этого зависит длительность службы бака, качество, безопасность воды

Не пустой вопрос – цена мембраны, если речь о баке со сменной резинкой.

Важные рабочие характеристики и расчёт объёма компенсатора

При подборе расширительного бака учитывают максимальную рабочую температуру и давление. Например, теплоноситель может нагреваться до +120° С, а пиковое давление в расширительном бачке отопления может доходить до 6-10 бар (обычное среднее значение 2-4 бар). Поэтому важны характеристики мембраны, её долговечность, термостойкость, соответствие санитарным нормам.

Объём компенсатора зависит от объёма теплоносителя в целом в системе. Необязательно рассчитывать объём математически точно, часто применяют упрощённый метод: выбирают бак с ёмкостью, равной 10% от полного объёма теплоносителя. А если этот объём неизвестен, то исходят из мощности котла и вида приборов отопления. Соотношения такие: для батарей отопления принимают – 11 л/кВт, для тёплых полов – 17,5 л/кВт, для настенно-напольных обогревателей – 7,5 л/кВт.

Если ёмкость выбранного компенсатора оказалась недостаточной, то предохранительный клапан будет сбрасывать давление слишком часто. В этом случае достаточно приобрести и подключить параллельно ещё один расширительный бачок.

Довольно сложно учесть все нюансы, тем более что в каждом доме система отопления обязательно имеет свои особенности. Чтобы не ошибиться при выборе и монтаже устройства, лучше обратиться в специализированную компанию.

Гидробак открытого типа

Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).

Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Принцип работы расширительного бачка ↑

Если проанализировать принцип работы расширительного бака, относящегося к мембранному типу, то он заключается в следующем: нагретый в замкнутом контуре теплоноситель расширяется, когда прирост объема достигает емкости бака, мембрана растягивается, тем самым уменьшая долю воздушного пространства аналогично поршню (то есть воздух сжимается). В этот период давление в емкости расширительного бака, а соответственно и во всей системе увеличивается. Когда же температура воды снижается, ее объем в отопительной системе уменьшается. Кроме того, снижается и давление, поэтому принятая ранее вода посредством сжатого воздуха выталкивается назад в систему.

Если происходит незначительная утечка жидкости, то давление и в системе, и в расширительном бачке падает, и сжатый воздух выдавливает резервный объем воды, таким образом происходит подпитка системы отопления. Начальный этап эксплуатации отопительной системы предполагает обстоятельства, при котором давление теплоносителя будет в определенной мере большим, чем гидростатическое давление системы. По этой причине жидкостная камера расширительного бака принимает теплоноситель в том количестве, которое соответствует эксплуатационным потерям. При увеличении объема жидкостной камеры емкости уменьшается объем и увеличивается давление в воздушной камере бака. Таким образом, установившееся давление является начальным эксплуатационным давлением отопительной системы.

Сейчас без проблем можно подобрать расширительный бак с необходимым объемом

Популярные модели

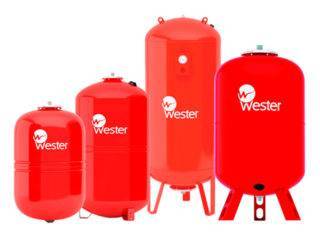

Российская торговая марка Wester выпускает мембранные баки для холодного и горячего водоснабжения, а также отопления. Серия WRV предназначена для компенсации расширения теплоносителя. В нее вошли модели различной емкости – от 8 до 10000 л. Корпус изделий окрашен в красный цвет.

Wester WRV 50

Устройство применяется в системах отопления закрытого типа. Его объем составляет 50 л. расположение корпуса вертикальное, монтаж напольный. Модель производится из прочной углеродистой стали. Мембрана изготавливается из пищевой синтетической резины. Она сменная, поставить и зафиксировать новую эластичную деталь позволяет фланец на горловине бачка. Конструкция рассчитана на давление до 5 бар.

Wester WRV 200 top

Баки мембранные для отопления Wester wrv200 top изготавливаются из стали сложной вытяжки. Для разделения внутренней камеры используется термостойкая эластичная резина EPDM. Деталь сменная. Диапазон рабочей температуры от -10 до +100°C. Конструкция выдерживает давление до 10 бар, ее объем составляет 200 л. Размещение напольное.

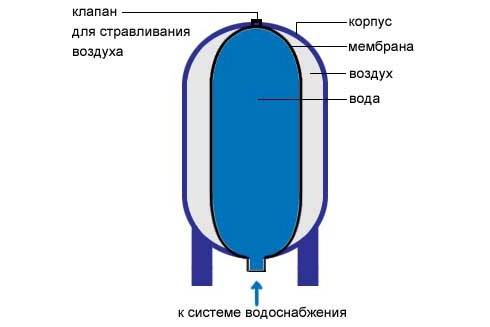

Особенности и устройство

Накопительный бак поддерживает необходимое давление в системе водоснабжения. Чаще всего для этих целей подходит мембранный бак закрытого типа. Он выпускается в виде емкости с резиновой мембраной внутри. Мембрана, в свою очередь, делит емкость на две части, в одной – воздушное пространство, а в другой – вода.

Устройство для водоснабжения применяется в автономных сетях подачи холодной и горячей воды. При перебоях с водой из основного источника накопительный бак восполняет ее из запасов. Резервуар представляет собой полую емкость, которая представлена в различных вариациях и объемах. На емкости имеются патрубки ввода и вывода, очистные устройства – фильтры, вентиляция и техническая ревизия. Более дорогостоящие модели имеют насосные системы.

Уровень воды в резервуаре контролируется с помощью встроенных уровнемеров – электронных и поплавковых. Насосная станция перекачивает жидкость из одного источника в бак-накопитель. Жидкость наполняет резервуар до определенного уровня, после чего происходит срабатывание крана с поплавком, что приводит к завершению процесса водозабора.

Электродвигатель насоса после запуска заполняет камеру для воды. При этом происходит уменьшение отсека для воздуха. Чем меньше воздуха остается, тем больше увеличится давление.

После превышения определенной нормы происходит автоматическое отключение насоса. Он включится только тогда, когда давление снизится до минимального значения. При этом жидкость будет поступать из отсека для воды.

Накопительный бак одновременно выполняет ряд функций:

• стабилизация давления при отключении насоса;
• защита от гидравлических ударов вследствие попадания в водопровод воздуха или перепадов напряжения;
• сохранение определенного количества воды;
• обеспечение износостойкости насоса.

Накопительный резервуар удовлетворяет потребности в воде за счет хранимой в запасе жидкости. При этом насосная система может быть не задействована при небольшом водопотреблении.

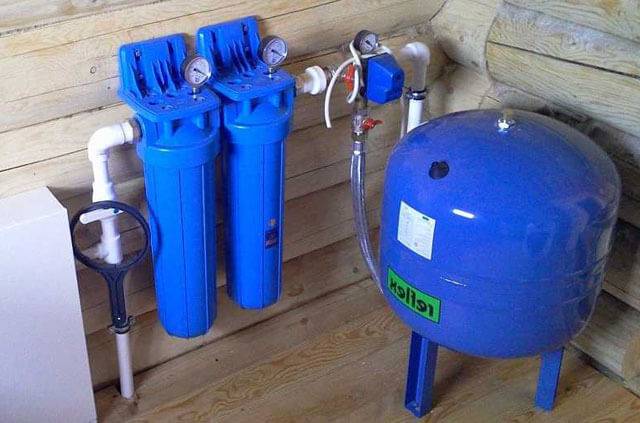

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Изготовление расширительного бака своими руками

Расширительный бак вполне реально изготовить своими руками. Для этого потребуется лишь набор определенных инструментов и материалов, усердие и внимательность.

Список необходимых материалов и инструментов

Для создания расширительного бака необходимы следующие инструменты и рабочие материалы:

• сварочный аппарат;
• слесарные инструменты;
• электроды;
• масляная краска;
• металл для создания емкости бака;
• латунная пробка;
• маска для сварки;
• резиновые прокладки;
• трубы сечением 200-300 мм.

Процесс создания конструкции

Прежде всего стоит оговорить один момент. В домашних условиях целесообразно заниматься изготовлением расширительного бака лишь для отопительной системы открытого типа. Это связано, в первую очередь, с тем, что для бака с мембраной только выбор оптимально подходящей мембраны и врезка нипеля отнимут много сил, времени и средств.

Итак, для создания конструкции нам потребуется листовой металл и обрезки труб. Затем варим обычную прямоугольную/квадратную коробку.

Совет. Многие специалисты советуют использовать в качестве рабочего материала для расширительного бака под отопление нержавеющую сталь. Это дельный совет, но только в том случае, когда вся отопительная система (трубы) представлена нержавейкой или полимерами. В остальных случаях вполне подойдет обычная «черная» сталь толщиной не менее 3 мм.

Для начала необходимо определиться с объемом будущего расширительного бачка. Стандартный показатель – 10 % от общего количества теплоносителя в отопительной системе.

Приступаем к работе. С помощью болгарки делаем пять стальных заготовок для будущей емкости. Затем привариваем их вертикально друг к другу сплошным швом. После остается лишь вырезать в днище бака отверстие и черновая конструкция готова.

Совет. Для изготовления бака также прекрасно подойдет емкость из-под лака/краски или же топливный бак грузовика (бак от легковушки не рассматривайте, поскольку он обычно имеет слишком маленькую толщину.

Приступаем к очистке внутренней поверхности от остатков горючей смеси: для этих целей подойдет горячая вода и щетка. После завершения очистки оставляем емкость просохнуть. Заготавливаем крышку для бака и крепим ее болтами или делаем люк.

После завершения работ с крышкой, делаем стальную заготовку для штуцера и ввариваем его в бак. Обязательно используем латунную пробку (не забывайте проложить ее резиновой прокладкой толщиной около 0,5 см). Штуцерную резьбу обязательно смазываем слоем жира или масла, чтобы облегчить в дальнейшем процесс его откручивания.

Готовый бак покрываем масляной краской со всех сторон (внутри по возможности).

Поскольку расширительный бак будет расположен на чердаке дома, то он должен быть как следует утеплен для предотвращения возможности замерзания жидкости внутри него.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные  трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу. Зато водоснабжение частного дома из колодца и скважины не будет замеразть зимой

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания.  Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Расширительный бак для водоснабжения и отопления ↑

Расширительные бачки являются неотъемлемыми атрибутами систем водоснабжения, систем отопления, а так же систем пожаротушения. Различают их два основных типа:

Расширительный бак открытого типа. Представляет собой емкость, на дне которой имеется соединение с трубой системы отопления. Характеризуется зависимостью уровня воды в нем от общего объема жидкости в системе. Чем выше температура воды, тем больший показатель ее объема. Бак размещается в самой верхней точке системы отопления, обычно, на чердаке здания. Для уменьшения тепловых потерь через его стенки емкость теплоизолируют. Открытый расширительный бак негерметичен, неэстетичен, громоздок, поэтому не подходит для размещения в помещении.

Расширительный бак закрытого типа или мембранный расширительный бак. Является герметичной металлической емкостью-капсулой, имеющей овальную или шарообразную форму. Внутри она разделяется мембраной, выполненной из термостойкой резины. В результате этого образовывается две камеры – жидкостная и воздушная. Внутри воздушного отделения устанавливается клапан, предназначенный для стравливания (спускания) воздуха в момент сильного повышения давления. Таким образом, жидкость занимает внутренний объем бачка.

Для того чтобы осуществить правильный подбор расширительного бака, необходимо точно знать общий объем теплоносителя.

Кроме того, его выбор должен базироваться на строгом соответствии предельно допустимым границам диапазона давлений в отопительной системе.

Необходимо знать, что завышение заявленного объема расширительного бачка на его эксплуатационные параметры, а так же на функционирование отопительной системы в целом абсолютно не влияет. И наконец, при выборе стоит произвести расчет расширительного бака с учетом того, что теплоносителю отводится ограниченный объем внутри бака. А указанное начальное избыточное и максимально допустимое значения давлений с учетом соответствующих каждому из них коэффициентов определяют самую большую часть общего объема расширительного бака, отведенную под теплоноситель.

Обычно баки мембранного типа производятся с несъемной мембраной, которая жестко крепится к сечению бака. Внешняя поверхность емкости покрывается эмалью красного цвета, а внутренняя полость, непосредственно контактирующая с рабочей средой, то есть теплоносителем – специальной влагостойкой краской.

Любая мембрана имеет такие  рабочие характеристики:

• диапазон рабочих температур;
• санитарно-гигиенические требования;
• долговечность;
• динамичность работы системы;
• устойчивость к диффузии воды.

Нюансы самостоятельного монтажа

Подключение мембранного бака для водоснабжения в зависимости от его типа может быть выполнено в вертикальном или горизонтальном варианте. Особых отличий между этими двумя группами резервуаров нет. Делая выбор, ориентируются на параметры помещения, предназначенного для размещения оборудования.

При установке мембранного бака для водоснабжения придерживаются ряда рекомендаций:

1. Резервуар располагают так, чтобы при необходимости обслуживания к нему был беспрепятственный доступ.
2. Следует предусмотреть выполнение демонтажа соединительных труб для ремонта или замены.
3. Диаметр подсоединяемого водопровода не должен быть меньше диаметра патрубка.
4. Чтобы не допустить электролитической коррозии, резервуар необходимо заземлить.

Бак монтируют со стороны всасывания насоса. На участке между насосом и точкой подключения исключают все элементы, которые могут создать в системе большое гидравлическое сопротивление.

Решить проблему с тем, как накачать расширительный бак в системе водоснабжения, когда величина давления в нем упала ниже определенной отметки, поможет любой воздушный насос – автомобильный, велосипедный или другой. Для этого шланг насоса подсоединяют к золотнику на баке.

Расширительный бак – обязательный элемент каждой автономной водоснабжающей конструкции. Этот резервуар, благодаря наличию мембраны, не только поддерживает требуемое давление в системе, но и препятствует преждевременной поломке насосного оборудования и сохраняет некоторый запас воды.
