Как работает расширительный бак в системе водоснабжения

Как подобрать?

К подбору расширительного бака нужно подходить очень ответственно, поскольку данное изделие играет одну из важнейших ролей в водяных отопительных системах.

Осветим несколько несложных советов, которые позволят выбрать покупателю подходящую модель хорошего качества.

Специалисты рекомендуют останавливать свой выбор на мембранных или емкостях закрытого типа. Несмотря на то что подобные разновидности бачков обычно стоят дорого, отопительная система, в которой они имеются, может проработать очень долго. Это объясняется тем, что в данной конструкции теплоноситель и кислород никак не «встречаются» друг с другом

Но это лишь совет – выбор, так или иначе, остается за хозяином жилища

Всегда обращайте особое внимание на материал, из которого произведена резиновая перегородка в моделях закрытого типа

  • Если вы собираетесь применять бак вкупе с системой центрального отопления, то резина мембраны должна отличаться повышенными прочностными характеристиками и устойчивостью к воздействию высоких температурных значений. Это обусловлено тем, что центральное отопление в большинстве случаев не подразумевает существенных перепадов давления, однако температура все равно будет довольно высокой.
  • Бачок с мембраной, отличающейся повышенной эластичностью, можно смело покупать для частной отопительной системы, поскольку резкие скачки давления – обычное дело для такого варианта отопления.
  • Дабы использовать расширитель не только в системе отопления, но и в системе, ответственной за водоснабжение, то резина, из которой изготовлена мембрана, должна быть пищевой. Это необходимо, чтобы не умалять положительные качества воды.

Выбирая между незаменяемыми и заменяемыми типами мембран, рекомендуется выбирать именно первые, поскольку в случае повреждения незаменяемой детали придется менять весь агрегат вместо одного элемента. Прежде чем приобрести расширительный бачок, рекомендуется внимательно ознакомиться с его техническими характеристиками. Запросите у продавца все необходимые сертификаты качества

Если таковых у товара не имеется либо их не хотят вам предъявить – от покупки лучше отказаться. Не забудьте оформить гарантийный талон

Учтите, что одним из самых важных параметров, на который вам следует обратить внимание, выбирая бачок, является его стойкость перед диффузией, температурными скачками. Кроме того, все элементы агрегата (от корпуса до мембраны) должны быть изготовлены из качественных материалов

Особенности конструкции

Для начала стоит упомянуть о том, что все аппараты подобного типа имеют существенные конструктивные различия, поэтому путать их между собой не стоит. А вот принцип функционирования мембранного бачка одинаков, в не зависимости от его конструктивных особенностей. Внутри устройства обязательно будет находиться грушевидная прорезиненная мембрана (может иметь цилиндрическую форму). Может встречаться как в виде груши, основание которой будет прикреплено к патрубку входа воды, так и в виде диафрагмы (условно деля имеющееся пространство на две равные части).

Основные отличия между емкостями заключается в том, что мембранные заполняются теплоносителями, которые контактируют со стенками резервуара. А вот для тех бачков, которые используются для водоснабжения, теплоноситель никогда не будет соприкасаться со стенками. Особенно дорогостоящие модели даже оснащены автоматическими устройствами, которые будут регулярно проводить промывку груши. Столько необычное устройство является неотъемлемой частью оборудования, которое отвечают за поставку питьевой воды. Также к отличительным особенностям можно отнести и материал, который используется для изготовления бачков для воды:

  • они могут быть изготовлены из привычной пищевой резины;
  • способные выдержать давление большее, нежели в устройствах, которые предназначены для отопления.

Лучше остальных адаптированы под высокие температуры груш. Принцип функционирования достаточно прост – под воздействием внешних факторов емкость будет наполняться водой, что приведет к растяжению мембраны до установленных пределов. Другая сторона груши не допустит того, чтобы воздух попал во втору половину, которая будет находиться под определенным давлением. Для того, чтобы в бачке присутствовало оптимальное давление, дополнительно устанавливается золотник. В момент, когда прекращается воздействие внешних факторов  давление трубопровода снижается (теплоноситель остывает), мембрана начинает потихоньку выталкивать жидкость обратно.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Как проверить и накачать расширительный бак. Какое должно быть давление в установленном расширительном баке

Перед установкой расширительного бака требуется провести проверку давления. Для нормальной работы всей системы это важный момент. Определитесь, где у вашего гидроаккумулятора находится воздушная камера. При покупке аппарата вы получаете инструкцию, в которой есть схемы подключения и внутреннее устройство бачка. Снимите или открутите заглушку со стороны воздушной камеры. Под ней располагается золотник, такой как на камере автомобильного колеса. Замерьте давление в воздушной камере.

Как правило, техническая документация содержит такую информацию. Полагаться на эти цифры не стоит. В процессе транспортировки, да и просто со временем, какое-то количество воздуха может выйти из системы через неплотности в соединениях. Неправильный установленный перепад давления в воздушной камере и системе отопления постепенно снизит эффективность работы всей тепловой установки. Перед замерами не надо заполнять бак водой. Просто заполните систему водой.

Теперь надо подогнать перепад давления под свою тепловую установку. Допустим, рабочее давление в трубах составляет 1,3 бар. Разница между давлением в системе и воздушном отсеке бака должна быть оптимально 0,3 бар. Таким образом мембрана всегда будет всегда поджата со стороны теплоносителя. Это необходимо, чтобы при снижении температуры в отопительной системе не происходило засасывание воздуха в воду. Слабым местом в этом случае являются воздухоотводчики работающие в автоматическом режиме. Именно они могут пропускать воздух в тепловую систему, а это недопустимо. Если нужный перепад не соответствует требованиям, требуется подкачать или стравить воздух из камеры бака.

После процедуры замеров заполните трубы водой, и запускайте котел.

Правильный выбор прибора


Подбирая модель с необходимыми функциями и объемом, учитывайте тот факт, что от общего объема бака зависит периодичность работы насоса.

Ведущей характеристикой для любого бака является не функционал, а его объем.

При этом для каждой системы водоснабжения есть критерии, которыми нельзя пренебречь, а именно:

  1. Количество постоянных пользователей водой. (Ежедневное использование).
  2. Количество точек для водозабора. (Приборы, краны и прочие сантехнические устройства).
  3. Приблизительная периодичность пользования водозаборными точками в одно и то же время.
  4. Цикл «включение – выключение». Нужно точно знать предел этого цикла за один час у вашего насоса.

Приблизительный расчет:

При расчете на трех постоянных потребителей устанавливают бак с общим объемом в 20-24 литра. Однако насосное оборудование должно производить приблизительно 2 кубометра за час.

При расчете на четырех постоянных пользователей с запасом лучше установить оборудование от 50 литров. Производительность насоса в этом случае примерно 3,5-3,7 кубометра в час.

Если потребителей более 10 человек, то необходим бак не менее 100 литров, а насосное оборудование с показателем более 5 кубометров в час.


Чтобы избежать поломки и недешевого ремонта, нужно внимательно ознакомиться с фирмой-производителем.

В этом выборе гнаться за более дешевым и сомнительным брендом не нужно. Неправильная экономия может в дальнейшем привести к поломкам.

Модели с низкой розничной ценой внутри выполнены, как правило, без брака. Но расходные части всегда из наиболее дешевых материалов.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

1 Устройство мембраны и принцип ее работы

Мембрана для гидроаккумулятора внешне похожа на обычную медицинскую грелку или банку – в моделях небольших размеров (до 100 литров). У более крупного бака (от 100 литров и больше) ее форма скорее напоминает грушу или бутылку.

Суть, впрочем, не меняется – в любом случае это емкость, выполняемая из эластичных материалов. Она вставляется в металлический корпус бака, разделяя его на две части. В одной – внутри мембраны – содержится вода. Вторая – между стенкой мембраны и корпуса – закачанный внутрь воздух.

Такая конструкция предназначается для следующего: включенный насос закачивает воду внутрь бака (а точнее – внутрь мембраны). Ее наполнение производится до определенного уровня – пока давление внутри не достигнет до максимального давления (для бытовых систем водоснабжения этот параметр варьируется в диапазоне от 1.8 до 3 атмосфер), которое выставлено на реле давления насоса.

Расположение мембраны внутри бака-гидроаккумулятора.

В этот момент сам насос отключится. Вода же будет оставаться под давлением, и сможет с нормальным напором идти из кранов – поскольку теперь на нее будет воздействовать сжатый воздух, находящийся внутри бака.

Таким образом будет экономиться и электричество, и увеличиваться срок службы оборудования – поскольку насос будет находиться в работе меньшее время. Вдобавок применение бака для систем водоснабжения полезно еще и тем, что сводятся к минимуму резкие скачки давления, создаваемые при включении насоса в работу.

1.1 Виды мембран

Условно мембрана для гидроаккумулятора классифицируется по назначению:

  1. Для систем водоснабжения.
  2. Для систем отопления.

Разберемся подробнее с нюансами продукции каждой категории.

Мембраны для гидроаккумуляторов различного объема (от 24 до 300 литров).

Мембрана для гидроаккумулятора, применяемого для систем водоснабжения, имеет следующие характеристики:

  • материал изготовления: каучук;
  • температура среды: от 0 до +70 градусов;
  • максимальное рабочее давление: 7 атмосфер.

Изделие такого типа нейтрально к бактериям.

Мембрана бака, который будет применяться для систем отопления, имеет отличия:

  • материал изготовления: резина EPDM (особый состав, являющий собой резину, производимую по особенной технологии);
  • температура среды: до +99 градусов;
  • максимальное рабочее давление: 8 атмосфер.

Как и любое другое резиновое изделие, мембрана для бака (не важно, для каких именно систем – отопления или водоснабжения) имеет ряд недостатков. В частности, она негативно воспринимает:. Гидроаккумулятор в разрезе — расположение мембраны внутри бака

Гидроаккумулятор в разрезе — расположение мембраны внутри бака.

  • частые и/или резкие перепады температуры;
  • превышение температуры свыше установленного предела;
  • превышение давления свыше установленного предела (впрочем, для систем водоснабжения или отопления это малоактуально, поскольку бытовые насосные станции AL-KO обычно имеют меньшее рабочее давление);
  • частое и/или резкое сжатие.

Однако условия эксплуатации в системах водоснабжения и отопления обычно такие, что избежать негативного влияния попросту не удается. К примеру: по вечерам расход воды резко повышается – приходя домой с работы, человек хочет принять душ, приготовить еду, поесть, помыть посуду. Таким образом содержимое бака быстро сольется. Тоже самое – и утром, когда человек спешит на работу.

Так что несмотря на то, что срок эксплуатации мембраны бака водоснабжения обычно указывается до 5 лет – по факту ее замена требуется куда чаще. В целях профилактики рекомендуется периодически (не реже 1 раза в год) проверять целостность изделия (как именно – рассмотрим ниже).

Гидроаккумуляторные мембраны различного объема.

Отдельно следует упомянуть и про объем емкости – ведь это, по сути, ее ключевой параметр. Современные баки выпускаются по типоразмерам объема, начинающимся с 8 литров.

Наиболее распространенный вариант для бытовых домашних устройств – это 24, 50, 60 и 80 литров (максимально модель может вмещать до 2 тысяч литров воды, однако для обычного жилого коттеджа или дачи это, само собой, не актуально).

Также пользуются популярностью и мембраны большей вместимости – на 100-200 литров, что актуально для коттеджей, в которых живет более 4-5 людей.

На что обратить внимание при выборе?

Специалисты советуют устанавливать расширительный бак объемом 10% от объема бойлера с горячей воды: для 100-литрового бойлера нужен бак на 10 литров, 200 литров бойлер — 20 литровый бак.

Важно учитывать, что емкость меньшего объема предполагает возможность более частых скачков давления. Не стоит забывать, что в баке сохраняется вода

Этот запас может пригодиться при определенных обстоятельствах.

Подбирать бак горячего водоснабжения нужно специальный, для которого такая возможность предусмотрена конструктивно, указана в инструкции. Например, бачки отопительных систем предполагают повышенные температуры использования, но меньшие давления. Они обеспечивают перенос теплоносителя более «горячей» температуры, но давление там относительно невелико. В таких емкостях мало внимания уделяется гигиеническим характеристикам материалов. Чтобы помочь потребителю, баки делают разного цвета: голубой, синий, белый — водопровод, красный — отопление. Но лучше, чтобы избежать ошибки, внимательно читать паспорт изделия, поскольку доверять маркировке не всегда можно.

Безопасность использования расширительного бачка для воды определяется материалом мембраны и бака:

  • каучук естественного происхождения — безвреден в холодной воде, но нагревать ее выше 50 градусов не стоит — возможны негативные реакции;
  • каучук искусственного происхождения без последствий подходит для воды различных температур — вплоть до кипящей;
  • резина (этилен-пропилен) аналогична по свойствам искусственному каучуку — обладает высокими эксплуатационными свойствами;
  • сами баки чаще всего стальные.

Еще один фактор выбора бачка — производитель. Низкая цена часто может означать невысокое качество изделия и, как следствие, последующий дорогостоящий ремонт. Производитель с именем, репутацией не готов жертвовать ими, гоняясь за мимолетной выгодой. Они предлагают баки, комплектующие хорошего качества по соответствующим ценам

Прежде всего, уделите внимание материалу мембраны (см. выше), поскольку от этого зависит длительность службы бака, качество, безопасность воды

Не пустой вопрос – цена мембраны, если речь о баке со сменной резинкой.

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображений

Фото из

Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1″, переходник и цанговая муфта, фум-лента

Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой

Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления

Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров

Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой

Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям

К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено

Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку

Шаг 1: Подбор компонентов для подключения бака

Шаг 2: Уплотнение резьбы на фланце гидробака

Шаг 3: Установка американки перед реле давления

Шаг 4: Подключение к схеме реле давления

Шаг 5: Подсоединение манометра

Шаг 6: Сварка труб для отводящего колена

Шаг 7: Фиксация колена для водопровода

Шаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображений

Фото из

Шаг 9: Погружение участка системы в кессон

Шаг 10: Сборка участка водопровода в кессоне

Шаг 11: Удаление крышки для подключения электрики

Шаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

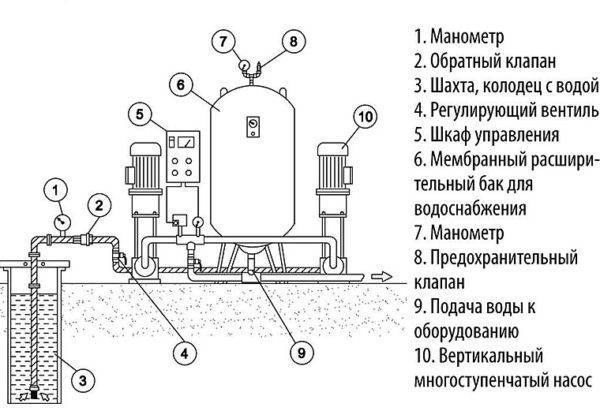

Устройство и функции расширительного бака

Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа. Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа. Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по  манометру, который может быть установлен на оборудовании.  Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.

Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

  • Поддерживает давление при отключенном насосе.
  • Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
  • Сохраняет под давлением некоторое количество воды.
  • Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Расширительный бак как аккумулятор

Емкость подключается к системе с целью накопления дополнительной воды на тот случай, если водоснабжение прекратится. Принцип действия такой: бачок соединяется патрубком с трубами водопровода в любой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен обратный клапан, не позволяющий воде выливаться обратно.

Как только жидкость попадает внутрь, мембрана начинает двигаться вверх до тех пор, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учитывать, что полезный объем бака составляет примерно половину от общего. В моменты отключения подачи водоснабжения, жидкость можно выкачивать из емкости через другой клапан.

Расширительный бак для бойлера

Вода имеет свойство расширяться при нагревании. Когда повышается ее температура, объем начинает возрастать. Так как емкость нагревательной системы изначально заполнена полностью, избыточная жидкость вытекает.
