Как собрать гребенку теплого пола?
Надо сказать, что сборка гребенки своими руками – задача вполне реальная. Если вы смонтировали систему отопления в своем доме самостоятельно, то навыков для сборки данного узла у вас достаточно. Тем более что гребенки заводского изготовления поставляются комплектно и к ним прилагается инструкция по монтажу со схемами и пояснениями. Пример такой схемы представлен ниже:
На данный момент распределительные узлы изготавливаются из таких материалов:
- латунь;
- нержавеющая сталь;
- пластик (полиамид).
Заводская гребенка из пластика – поистине находка, ее стоимость намного меньше, чем у металлических «собратьев». Причем на практике она функционирует не хуже, во всяком случае, негативных отзывов о ней совсем мало. Сборка распределителя из любого материала состоит в том, чтобы соединить между собой секции гребенки, прикрутить к ним смесительный узел из насоса с клапаном, установить термометры, краны и воздухоотводчики. Готовый коллектор можно устанавливать на место и подключать к нему трубы.
Назначение распределительной гребенки
Конструкция гребенки
Для чего служит гребенка для отопления из полипропилена или стали? Ее основная задача обеспечить равномерную циркуляцию горячей воды по отдельным контурам. Она является основным элементом распределительного узла, устанавливаемого сразу после котла и перед группой безопасности.
- Нормализация давления, улучшение циркуляции теплоносителя,
- Установив запорную арматуру на входном и выходном коллекторе можно регулировать объем горячей воды в каждом контуре. Это приведет к снижению затрат на энергоноситель,
- При выходе из строя радиаторов или других элементов отопления ремонт можно сделать без полной остановки котла. Для этого достаточно отключить требуемый контур.
Применяя этот принцип работы гребёнки отопления можно оптимизировать тепловой режим системы, а также установить требуемый уровень температуры в каждом помещении отдельно.
Правила подключения и особенности монтажа
Монтаж гребенки начинается с прикрепления ее кронштейнами к стене, где она будет располагаться открыто или в шкафу. Затем надо будет присоединить к торцам магистральные трубы от источника тепла и приступить к обвязке.
Вариант #1 – без дополнительных насосов и гидрострелки
Этот простой вариант предполагает, что гребенка будет обслуживать несколько контуров (допустим, 4-5 радиаторных батарей), температура предполагается одинаковая, ее регулирование не предусматривается. Все контуры подсоединяются к гребенке напрямую, задействован один насос.
Характеристики насосного оборудования должны соотноситься с производительностью отопительной системы и создаваемым в ней давлением. Чтобы вы могли выбрать лучший насос, идеально подходящий по характеристикам и стоимости, рекомендуем ознакомиться с рейтингом циркуляционных насосов.
Мастер с опытом коллекторного оборудования знает, как грамотно установить распределительную гребенку и спрятать ее в шкаф так, чтобы скрыть все трубы
Поскольку сопротивление в контурах различное (из-за разной длины и т.п.), надо обеспечить оптимальное расходование теплоносителя путем балансировки.
Для этого на патрубках обратной гребенки ставят не отсекающие краны, а балансировочные клапаны. Ими можно регулировать (хотя и не точно, а на глаз) расход теплоносителя в каждом контуре.
Вариант #2 – с насосами на каждой ветви и гидрострелкой
Это более сложный вариант, который понадобится при необходимости запитывать точки потребления с разными температурными режимами.
Так, к примеру, в радиаторном отоплении нагрев воды колеблется от 40 до 70 °C, теплому полу достаточно диапазона 30—45 °C, горячую воду для бытовых нужд необходимо подогревать до 85 °C.
В обвязке теперь свою особую роль сыграет гидрострелка — отрезок глухой с обоих торцов трубы и двумя парами отводов. Первая пара нужна для присоединения гидрострелки к котлу, со второй парой стыкуются распределительные гребенки. Это гидравлический барьер, создающий зону нулевого сопротивления.
Для котлов с мощностью 50 кВт и выше рекомендуется в обязательном порядке использовать распределительную гребенку вместе с гидрострелкой. Ее вертикально крепят на стену отдельными кронштейнами во избежание избыточной горизонтальной перегрузки
На самой гребенке стоят смесительные узлы, оснащенные трехходовыми клапанами – регулировочными температурными устройствами. На каждом отводящем патрубке работает независимо от других свой насос, обеспечивая конкретный контур необходимым количеством теплоносителя.
Главное, чтобы по мощности эти насосы не превышали суммарно главный котловой насос.
Оба рассмотренных варианта применяются при монтаже распределительных коллекторов для котельных. Все необходимое продается в специализированных магазинах. Там можно купить любой узел в сборе или поэлементно (в расчете на экономию за счет самостоятельной сборки).
Чтобы еще больше снизить предстоящие расходы, распределительную гребенку отопления можно изготовить своими руками.
Коллектор для котельной находится в непосредственной близости к нагревательному оборудованию и подвергается воздействию высокой температуры, которую выдержать может исключительно металл.
К локальной распределительной гребенке предъявляются не столь жесткие требования по термоустойчивости, для ее изготовления подойдут трубы не только металлические, но и полипропиленовые, металлопластиковые.
Для локального распределительного коллектора проще всего подобрать подходящие гребешки из тех, что имеются в продаже. При этом следует учитывать материал, из которого они изготовлены – латунь, сталь, чугун, пластик.
Надежнее литые гребешки, исключающие вероятность течи. С подключением к гребенкам труб проблем нет — даже самые недорогие модели имеют резьбу.
Собранные из полипропиленовых деталей распределительные гребенки подкупают своей дешевизной. Но в аварийной ситуации стыки между тройниками не выдержат перегрева и потекут
Умельцы могут спаять коллектор из полипропилена или металлопластика, но резьбовые наконечники все равно придется покупать, поэтому по деньгам изделие выйдет не намного дешевле, чем готовое из магазина.
Внешне это будет набор тройников, соединенных межу собой трубками. Слабое место такого коллектора — недостаточная прочность при высоких температурах нагрева теплоносителя.
Гребенка может быть и круглой, и прямоугольной, и квадратной в сечении. Здесь на первое место выходит поперечная площадь, а не форма сечения, хотя с позиции гидравлических закономерностей округлая предпочтительнее. Если в доме несколько этажей, локальные распределительные коллекторы лучше ставить на каждом из них.
Правила размещения коллектора
В небольшом одноэтажном доме обычно имеется один распределительный коллектор. В этом случае его стараются размещать в котельной или вблизи от нее.
В двух- и трехэтажных коттеджах применяют вариант системы отопления с несколькими коллекторами — по одному на каждый этаж.
При этом коллекторы могут подключаться как параллельно, так и иерархически, когда последующий коллектор подключается к одному из отводов предыдущего.
Установка собственной гребенки на каждом этаже позволяет уменьшить суммарное гидравлическое сопротивление системы и обойтись меньшим количеством труб.
О том, где именно будет располагаться коллектор, следует подумать еще во время разработки проекта дома.
Зачем это нужно
Для чего и когда нужна гребенка для водоснабжения?
Коллекторная разводка воды необходима в двух случаях:
- Если вам нужно обеспечить отключение нескольких сантехнических приборов или их групп из одной точки (коллекторного шкафа). Эта возможность очень кстати в мини-гостинице или общежитии;
Вся сантехника отключается из одного коллекторного шкафа
- Если вам необходимо обеспечить неизменный напор воды на всех приборах при любом соотношении расхода воды между ними.
Второй пункт, вероятно, требует пояснения.
Вспомните милую коммунальную сцену: один из членов вашей семьи принимает душ в ванной, другой пытается помыть за собой посуду на кухне. Стоит ему сильнее открыть кран холодной воды — и из ванной доносится гневный рык ошпаренного организма.
Почему это происходит?
Потому, что увеличение расхода холодной воды при неизменном гидравлическом сопротивлении водопровода приводит к падению напора на всех точках водоразбора.
Откройте кран на одном смесителе — и напор на другом резко упадет
Это общая проблема так называемого тройникового (или последовательного) подключения.
Тройниковая (последовательная) разводка воды
Стоит снабдить каждый сантехнический прибор собственной подводкой, подключенной к общему коллектору — и проблема падения напора будет решена: вне зависимости от расхода воды на кухне напор в ванной останется неизменным.
Схема коллекторной разводки в доме с бойлером
Для чего нужен
При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.
На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.
Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.
Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.
Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.
Коллекторная группа для системы отопления в сборе

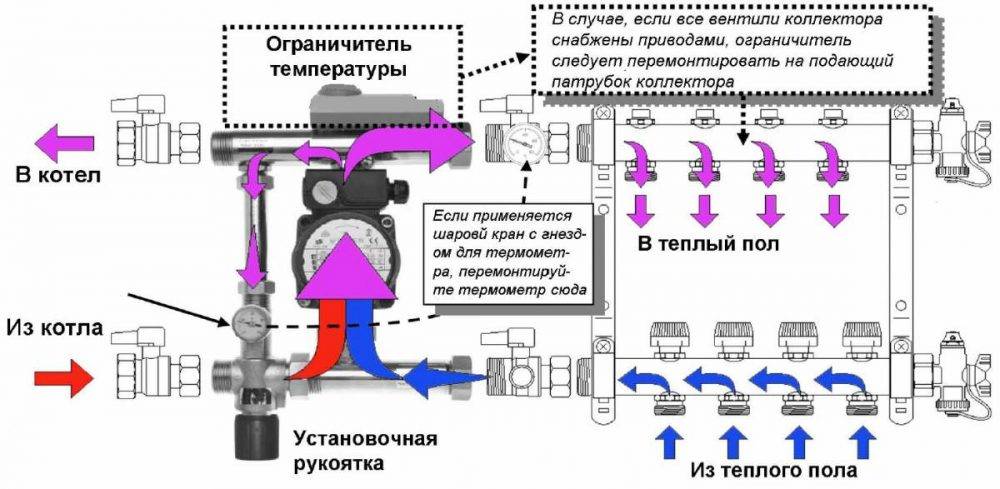

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.
Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.
Правила монтажа готового блока показаны в видео.
Гребёнка — коллекторный узел
Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.
Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.
С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.
Что нужно знать о минусах
После того как преимущества использования распределительных гребенок в отопительных системах стали понятными, имеет смысл остановиться на некоторых минусах:
- Высокая цена. Коллекторы изготавливают из прочного качественного металла, стоимость которого выше средней. Высокоточная запорная комплектация тоже стоит дорого. Чем больше контуров обслуживает гребенка, тем выше расходы на ее оснащение.
- Коллекторное отопление без циркуляционного насоса не работает. Следовательно, надо готовиться к дополнительной оплате электроэнергии.
- Расход труб в коллекторных отопительных системах в несколько раз выше, чем в обычных, так как к каждому прибору нужно тянуть отдельную петлю. Все это усложняет и удорожает монтажные работы.
Коллекторная система по мнению специалистов и тех, кто ею уже пользуется, самая современная, надежная и эффективная. Но при этом дорого обходится и ее обустройство, и эксплуатация.
Как выбрать распределительный коллектор для воды?
При покупке гребенки стоит обращать внимание на ключевые характеристики:
- материал, из которого выполнено устройство;
- число водоотводов (по количеству контуров или приборов);
- расстояние между отводами;
- предельное давление, при котором конкретная модель способна корректно работать;
- пропускную способность;
- конструкционную возможность увеличения числа отводов.
Также следует учесть, какой способ монтажа предпочтительнее для того или иного механизма. Некоторые распределительные коллекторы для водоснабжения могут монтироваться непосредственно на стену, другие требуют установки специального сантехнического шкафа.
Важно покупать арматуру проверенных брендов, ведь от ее надежности зависит функционирование всей системы водоснабжения. Гребенка должна быть достаточно прочной и устойчивой к коррозии
Распределительный коллектор для водоснабжения от сайт
Специалисты нашей компании готовы оказать вам помощь в подборе нужной водопроводной арматуры. Мы хорошо знакомы с характеристиками и особенностями предлагаемой продукции, потому что используем ее для реализации собственных проектов.
Чтобы оформить заказ на нашем сайте, добавьте выбранную гребенку для воды (распределительный коллектор) в «Корзину». Заполните заявку, чтобы специалист смог связаться с вами для уточнения условий покупки.
Если вы живете не в Московском регионе, то наш специалист поможет вам подобрать оптимальные условия доставки сантехнической арматуры в ваш город.
Коллектор для теплого водяного пола представляет собой оборудование, обеспечивающее направление, регулировку и циркуляцию теплового носителя по всей отопительной системе пола. Основными конструктивными составляющими коллектора являются циркуляционный насос и регулирующий клапан. Первый осуществляет регулирование и циркуляцию теплоносителя, а второй выполняет подпитку горячей водой в соответствии с заданной температурой. Коллекторная группа для теплого пола также называется распределительными гребенками и постоянно поддерживает определенную температуру, установленную на терморегуляторе.
Виды
Обычно для теплого водяного пола используются следующие типы коллекторов:
- Тепловой коллектор с тремя ходовыми смесительными клапанами – в таких устройствах горячая вода, которая поступает из котла, смешивается с холодной водой, идущей в обратную сторону, в результате чего достигается необходимая температура. Распределительный коллектор отопления такого вида считается универсальным, но его конструкция имеет ряд недостатков: риск раскрытия клапана и впуска в систему очень горячей воды, которая может привести к разрыву отопительных труб; минимальное смещение клапана может вызвать серьезное изменение температурного режима теплого пола. Но для масштабных отопительных систем такой коллектор будет идеальным решением.
- Тепловой коллектор с двумя ходовыми питающими клапанами – смешивание холодной и горячей воды в таких устройствах идет постоянно, благодаря чему исключается возможность перегрева системы. Специалисты предпочитают именно такой регулирующий коллектор для использования в помещениях с площадью менее 200 кв. м. Клапаны в этих коллекторах имеют малую пропускную способность, что позволяет точно и аккуратно регулировать температурный режим.
Магазины «Леруа Мерлен» готовы предложить своим клиентом широкий выбор коллекторных групп для теплового пола от ведущих мировых производителей по доступным ценам. Определиться с выбором и купить коллектор поможет высококвалифицированный персонал торговой сети.
Самые востребованные модели
1. Oventrop Multidis SF.
Дюймовая гребенка отопления предназначена для организации обогрева водяным теплым полом. Изготавливается из инструментальной стали, отличающейся высокой износостойкостью. Основные характеристики:
- допустимое давление в контуре – 6 бар;
- температура теплоносителя – +70 °С.
Серия выпускается с вентильными вставками М30х1.5, а также может оснащаться расходомером для подключения контуров, расположенных в разных помещениях. Бонус от производителя – шумоизолированные хомуты крепления. Количество одновременно обслуживаемых веток – от 2 до 12. Цена, соответственно – 5650-18800 рублей.
Для работы с высокотемпературными приборами Oventrop предлагает использовать распределительный коллектор системы отопления из нержавейки Multidis SH с краном Маевского. Конструкция выдерживает уже 10 бар при +95-100 °С, пропускная способность гребенки – 1-4 л/мин. Впрочем, у изделий на 2 контура показатели немного слабее. Стоимость гидрораспределителей Oventrop SH колеблется в диапазоне 2780-9980 рублей.
Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран
- HKV – латунный коллектор теплого пола. Держит напор в 6 бар в диапазоне +80-95 °С. Rehau в исполнении D дополнительно оснащается ротаметром и краном для заливки системы.
- HLV – распределительная гребенка отопления, предназначенная для радиаторов, хотя ее характеристики идентичны описанию HKV. Разница лишь в комплектации: здесь уже предусмотрен евроконус и возможность резьбозажимного соединения с трубами.
Также производитель Rehau предлагает купить отдельные гребенки Rautitan с тремя выходами под монтаж трубопровода при помощи надвижных гильз.
Распределительный коллектор отопления из стали с антикоррозионным покрытием. Работает в системах с температурой до +110 °С при напоре 6 бар и прячется в специальный теплоизолирующий кожух. Пропускная способность каналов гребенки – 3 м3/ч. Здесь выбор конструкций не слишком богат: возможно подключение только от 3 до 7 контуров. Стоимость таких гидрораспределителей составит от 15 340 до 252 650 рублей.
Коллекторы из нержавейки выпускаются еще более скромным ассортиментом – на 2 или 3 контура. При тех же характеристиках их можно приобрести за 19670-24940 рублей. Самая функциональная линейка Meibes – это серия RW, где в комплекте уже идут различные соединительные элементы, термостаты и ручные вентили.
- F – на подаче встраивается расходомер;
- BV – имеет четвертные краны;
- С – предусматривает наращивание гребенки через ниппельное соединение.
Каждый коллектор отопления Данфосс допускает давление в системе 10 атм при оптимальной температуре (+90 °С). Интересна конструкция кронштейнов – они фиксируют парные гребенки с небольшим смещением относительно друг друга для более удобного обслуживания. При этом все вентили оснащены пластиковыми головками с нанесенной разметкой, что позволяет выставлять их положение вручную без применения инструментов. Цена моделей Данфосс в зависимости от количества подключаемых контуров и дополнительных опций изменяется в пределах 5170 — 31 390.
Коллектор отопления можно выбрать под евроконус с отводами на 1/2″ или 3/4″ либо с метрическим резьбовым соединением. Гребенки Far выдерживают напор до 10 атм при температуре не выше +100 °С. А вот количество выходных патрубков невелико: от 2 до 4, но и цена самая низкая из всех товаров, рассмотренных в нашем обзоре (730-1700 рублей за непарный распределитель).
Советы по выбору
Несмотря на кажущуюся простоту гребенок, подбирать их нужно, опираясь сразу на несколько технических параметров:
1. Напор в системе – от этого значения зависит, из какого материала может изготавливаться распределительный коллектор.
2. Пропускная способность должна быть достаточной, чтобы подключенные контуры отопления не «голодали» от недостатка теплоносителя.
3. Энергопотребление узла смешивания – как правило, его определяет суммарная мощность циркуляционных насосов.
4
Возможность добавления контуров – на этот параметр стоит обращать внимание, только когда в будущем планируется строительство дополнительных объектов, нуждающихся в обогреве
Количество патрубков на гидрораспределителе должно соответствовать числу подключаемых веток (отопительных приборов). В некоторых случаях лучше установить несколько коллекторов, например, в двухэтажном доме – по одному блоку на каждом уровне. Также допускается монтаж непарных гребенок в разных точках: один на подаче, другой на обратке.
Напоследок специалисты и опытные монтажники в своих отзывах советуют не экономить на покупке хорошего коллектора. Чтобы он служил долго и не доставлял особых проблем, имя на коробке должно быть известным.
Что нужно знать о минусах?
После того как преимущества использования распределительных гребенок в отопительных системах стали понятными, имеет смысл остановиться на некоторых минусах:
- Высокая цена. Коллекторы изготавливают из прочного качественного металла, стоимость которого выше средней. Высокоточная запорная комплектация тоже стоит дорого. Чем больше контуров обслуживает гребенка, тем выше расходы на ее оснащение.
- Энергозависимость. Коллекторное отопление без циркуляционного насоса не работает. Следовательно, надо готовиться к дополнительной оплате электроэнергии.
- Высокий расход труб. Расход труб в коллекторных отопительных системах в несколько раз выше, чем в обычных, так как к каждому прибору нужно тянуть отдельную петлю. Все это усложняет и удорожает монтажные работы.
Коллекторная система по мнению специалистов и тех, кто ею уже пользуется, самая современная, надежная и эффективная.
Но при этом дорого обходится и ее обустройство, и эксплуатация.
Особенности установки и стоимость
Прежде всего, нужно выбрать место для монтирования коллектора. Лучше всего поставить это оборудование таким образом, чтобы оно располагалось на минимальном удалении от регулируемых отопительных контуров.
По высоте, установка должна быть выше отопительных труб. В противном случае, будет сложно стравить воздух, который может быть в трубах. Для размещения аппаратуры нужно смонтировать специальный шкаф.
Он может быть открытым или закрытым. В первом случае, это практически металлический каркас, во втором — это пластиковый или деревянный шкафчик. Удобнее всего оборудовать для этой цели нишу в стене.
Устанавливают коллектор строго вертикально. К нему последовательно подсоединяют сначала исходящие трубы, затем входящие. Сама установка и подсоединение являются достаточно сложными. Для этого желательно пользоваться услугами профессионала.
Важной частью является регулировка вентилей. При продаже, к устройству прилагается схема их регулировки, которая выполнена в виде специальной таблицы
Гребёнка для теплого пола Giacomini
Для проведения этой операции нужно с каждого вентиля снять колпачок (сделать это, естественно, надо до подключения воды к коллектору). Затем, специальным шестигранным гаечным ключом закрутить его полностью. После этого, в соответствии с таблицей, открыть вентиль на нужное число оборотов.
Проведённая регулировка позволит работать гребёнке надёжно и сбалансировано в течение долгого времени.
Приведём примерные цены для различных конфигураций:
Рекомендуется покупать изделия, которые относятся к известному и надёжному брендовому производителю. Это позволяет заменять или дополнять части со стопроцентной совместимостью.
Если в квартире установлено несколько отопительных систем для тёплого пола, то может понадобиться и несколько гребёнок.
Как самостоятельно сделать распределительный коллектор
Для хорошего мастера изготовить самодельную гребенку из металла или полипропилена не представит особой сложности. Судите сами: стальная труба большого диаметра заглушается с обоих концов, после чего к ней привариваются присоединительные штуцеры с такой резьбой, какая вам удобнее. Затем коллектор проверяется под давлением на проницаемость сварных швов и окрашивается по слою грунтовки.
При выполнении этих работ важно выдержать размеры и диаметр труб. Можно руководствоваться таким правилом: диаметр коллекторов надо подобрать таким, чтобы он был втрое больше диаметра подключаемых трубопроводов
На тот случай, если вы возьмете для изготовления профильные трубы, отметим, что эта пропорция наблюдается и по отношению к площади сечений. Для соблюдения остальных габаритов можно взять за основу следующую схему:
Есть и другой вариант подбора диаметра гребенки, о нем говорилось выше в примере заводского изделия. Если тепловая мощность системы отопления дома не превышает 50 кВт, то смело берите трубу DN80, а свыше 50 до 100 кВт изготавливайте коллектор из трубы DN100. При этом размеры штуцеров не нужно делать втрое меньше, принимайте их в соответствии с гидравлическим расчетом.
Немного больше труда надо приложить, чтобы смастерить гребенку из полипропиленовых тройников. Подобные изделия становятся все популярнее в силу своей дешевизны. Потратиться придется только на тройники, все остальные детали обойдутся недорого. Кстати сказать, подобные коллекторы уже имеются в продаже в собранном виде.
Другое дело, что гребенка из полипропилена, собранная своими руками, не в состоянии переносить высокую температуру воды в системе отопления. Случись нештатная ситуация – и паяные соединения сразу же потекут. Это вполне вероятно, когда обогрев дома производится твердотопливным котлом, тогда всю обвязку стоит сделать из стали либо меди.
Настройка гребенки для теплого пола
После сборки, монтажа и подключения гребенку для теплого пола необходимо настроить – задать требуемый уровень температуры и расхода воды на каждый отдельный контур. С первым параметром все решается очень просто – на термоголовке, находящейся на соответствующем отводе в коллекторе «обратки», прокруткой задается требуемый уровень температуры.
С настройкой расхода все намного сложнее – каждый контур имеет свою протяженность, а каких-то общих закономерностей для регулировки не существует. Самый быстрый способ это сделать – произвести гидравлический расчет участков теплого пола с помощью программного обеспечения, которое вы можете получить на сайте одного из производителей гребенок.
Расходомер на линии подачи в коллекторе снабжен индикаторной колбой. Под ней располагается гайка, раскручивая или закручивая которую, можно увеличивать или уменьшать значение расхода теплоносителя на контуре
Гидравлический расчет контура теплого пола, на основании которого можно подсчитать значение расхода и выставить его на соответствующем ответвлении гребенки
Но если вы по каким-либо причинам не желаете разбираться с регулировкой расхода, то есть более простой, но требующий много времени способ. Он заключается в том, что настройка осуществляется «по ощущениям» — если в комнате слишком прохладно, то расход на коллекторе увеличивается, если пол слишком горячий, то, наоборот, уменьшается. Но из-за общей инерционности системы такой процесс может серьезно затянутся. Кроме того, нужно учитывать, что без предварительного гидравлического расчета добиться сразу оптимального результата будет невозможно.
Однако сам по себе процесс регулировки расхода и температуры теплого пола не является сложным – достаточно лишь подкручивать расходомер и термометр на коллекторах подачи и «обратки» в нужную сторону.
