Примерный расчет потребления газа
Итак, допустим теплопотери дома вы уже рассчитали. Если же нет, то для большинства регионов берется грубое значение теплопотерь 100 Вт на 1 кв. м. Допустим, наш дом имеет потери в 10 КВт и нам нужно выяснить, сколько кубов в час будет потреблять наш котел. Для этого нужно понять, сколько мы можем получить тепла с одного куба газа.
По ГОСТу с одного куба газа можно получить 9,3 КВт тепловой энергии. В идеале, при 100% КПД котла при теплопотерях 10 КВт мы потратим за час 0,93 куба газа.
А теперь почему данный расчет можно назвать максимально неточным. Если даже газ и соответствует ГОСТу, то производительность котлов отличается. Традиционный настенный котел имеет КПД 92-93%. Поэтому от 9,3 КВт надо отнять еще 8%. Это будет уже более точная цифра.
Другое дело, что мы просчитали максимальный расход при самой низкой температуре. Но такая температура бывает далеко не всегда. Сегодня может быть теплее, завтра холоднее. И потери будут отличаться. Поэтому отсюда можно взять какое-нибудь среднее значение и вы получите самую пессимистичную цифру расхода газа.
Что-то точно рассчитать просто нереально. (Само собой, если вы захотите провести статический анализ измерения температуры в вашем регионе за сто лет, найти зависимости и все сопоставить, то более точный расчет будет получен. Но лучше прекратите даже об этом думать.)
Причины повышенного показателя
Современные установки позволяют сократить не только затраты на заправку, но и расход. Но после проведенного монтажа многим собственникам кажется, что по сравнению с бензином он только увеличился. Такое чаще всего происходит с ГБО 4-го поколения. В норме показатель не должен превышать коэффициент, предусмотренный для АИ-95, к которому прибавили 20%. Если авто ранее потребляло 10 л на трассе, то после перехода на газ, 12 л, затраченные на такое же расстояние, не должны смущать владельца.
Но если наблюдается слишком большой расход газа, который со временем только увеличивается, то этому есть конкретная причина. Ее стоит найти и при возможности устранить. Основными из них выделяют:
- Частая езда по городу в пробках (на это всегда тратится больше топлива).
- Транспорт преимущественно используется на проселочных дорогах или скалистой местности.
- Низкое качество заправляемого топлива.
- Неисправности в самой системе.
Калькуляторы
Калькулятор газа
Калькулятор газа – это простой и удобный инструмент для расчетов параметров рабочей среды трубопровода. Калькулятор газа разработан специально для специалистов проектных учреждений, технологов, конструкторов. С помощью нашего калькулятора вы можете рассчитать любые параметры рабочей среды (объем жидкой фракции, объем газообразной фракции масса). Вы можете рассчитать физические параметры таких газов как кислород (O2), азот (N2), аргон (Ar), гелий (Не), углекислота (CO2), водород (H2), метан (CH4), ацетилен (C2H2), пропан (C3H8).
Калькулятор давления
Калькулятор давления — это инженерный online калькулятор, позволяющий сравнить показатели давления в различных системах измерения (метрическая СИ, американская СИ, королевская СИ, единицы ртутного столба, единицы водяного столба, атмосферная СИ). Калькулятор давления необходимо использовать для корректного подбора запорной или регулирующей трубопроводной арматуры, произведенной по различным стандартам. Как правило, на территории России единицей измерения давления является кгс/см2, с помощью нашего калькулятора давления вы сможете конвертировать показатель давления из любой системы измерения, в традиционную.
Массовый расход объемного потока
Калькулятор массового расхода потока — это инструмент, позволяющий быстро и точно рассчитать параметры и потоковые характеристики рабочей среды. Массовый расход — масса вещества, которая проходит через заданную площадь поперечного сечения потока за единицу времени. Также этот показатель называют пропускной способностью трубопровода по массе, которая является ключевым показателем для выбора запорной и регулирующей арматуры.
Объемный расход потока
Калькулятор объемного расхода потока — это инструмент, позволяющий быстро и точно рассчитать параметры и потоковые характеристики рабочей среды. Объемный расход – объем рабочей среды, который проходит через заданную площадь поперечного сечения потока за единицу времени. Также этот показатель называют пропускной способностью трубопровода по объему, которая является ключевым показателем для выбора запорной и регулирующей арматуры.
Конвертер физических и математических величин
Конвертер физических и математических величин – простейший online калькулятор, который сэкономит ваше время и силы, поможет перевести физические и математические параметры из одних единиц измерения в другие. Наш калькулятор поможет вам узнать, сколько в одном килограмме фунтов, и сколько метров в одной миле.
Калькулятор коэффициента пропускной способности Cv
Калькулятор коэффициента пропускной способности – это двухсторонний online инструмент, который поможет рассчитать коэффициент пропускной способности Cv исходя из заданных параметров, либо рассчитать значение пропускной способности, зная коэффициент Cv. Коэффициент пропускной способности Cv был введен в расчеты для облегчения работы проектировщиков гидравлических и пневматических систем. С его помощью можно без труда определить расход рабочей среды, проходящей через элемент трубопроводной арматуры.
Классификация оборудования по уровню опасности
Классификация оборудования по категории опасности — это онлайн калькулятор, разработанный для вас ООО «Крионика», позволяющий за 1 минуту отнести оборудование к определенной категории опасности. Данный калькулятор соответствует требованиям Технического Регламента Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013) и позволяет автоматизированно определить категории опасности для сосудов под давленем, трубопроводов и котлов различной емкости и с различным рабочим давлением.
Источник
Определение годовых расходов газа
Годовые расходы газа Qгод, м3/год, на бытовые нужды определяют по численности населения города (района) и нормам газопотребления на одного человека, а на коммунально-бытовые – в зависимости от пропускной способности предприятия и норм расхода газа по формуле:
(3.1)
Где:
q – норма расхода теплоты на одну расчетную единицу, МДж/год;
N – число расчетных единиц;
– низшая теплота сгорания газа на сухую массу, МДж/м3.
Таблица 3.1 Годовой расход газа на бытовые и коммунально-бытовые нужды
Назначение расходуемого газа | Показатель потребления | Количество расчетных единиц | Норма расхода тепла q, МДж/год | Годовой расход газа , м3/год | Результаты, м3/год |
Кварталыс газовыми плитами и централизованным ГВС (1-я зона застройки) | |||||
На приготовление пищи и хозяйственные нужды в жилых домах | На 1 чел. В год | Численность жителей N1=136427,6 | 2800 | 6923067,49 | |
Больницы для приготовления пищи и горячей воды | На 1 койку в год | 1637,131 | 367911,5 | ||
Поликлиники для процедур | На 1 посетителя в год | 3547,117 | 5335,796 | ||
Столовые и рестораны | На 1 обед и 1завтрак | 14938822 | 1705670,755 | ||
ИТОГО: | 9348138,911 | ||||
Кварталы с газовыми плитами и проточными водонагревателями (2-я зона застройки) | |||||
На приготовление пищи и хозяйственные нужды в жилых домах | На 1 чел. В год | Численность жителей N5=1219244,8 | 8000 | 31787588,63 | |
Больницы для приготовления пищи и горячей воды | На 1 койку в год | 2630,9376 | 591249,1485 | ||
Поликлиники для процедур | На 1 посетителя в год | 5700,3648 | 8574,702 | ||
Столовые и рестораны | На 1 чел. В год | 24007305 | 2741083,502 | ||
ИТОГО: | 36717875,41 | ||||
Годовые расходы газа крупными коммунально-бытовыми потребителями | |||||
Бани | На 1 помывку | 3698992,9 | 2681524,637 | ||
Прачечные | На 1 т сухого белья | 25964,085 | 8846452,913 | ||
Хлебозавод | На 1 т изделий | 90874,298 | 8975855,815 |
Годовые расходы газа на технологические и энергетические нужды промышленных, коммунально-бытовых и сельскохозяйственных предприятий определяют по удельным нормам расхода топлива, объему выпускаемой продукции и величине фактического топливопотребления. Расход газа определяют отдельно для каждого предприятия.
Годовой расход газа на котельную складывается из расходов газа на отопление, горячее водоснабжение и принудительную вентиляцию зданий во всем районе.
Годовой расход газа на отопление , м3/год, жилых и общественных зданий рассчитывают по формуле:
(3.1)
Где:
а = 1,17 – поправочный коэффициент принимается в зависимости от температуры наружного воздуха;
qa– удельная отопительная характеристика здания принимается 1,26-1,67 для жилых зданий в зависимости от этажности, кДж/(м3×ч×оС);
tв – температура внутреннего воздуха, С;
tcpот – средняя температура наружного воздуха в отопительный период , °С; пот =120 – продолжительность отопительного периода, сут. ;
VH– наружный строительный объем отапливаемых зданий, м3;
–низшая теплота сгорания газа на сухую массу, кДж/м3;
ή – КПД теплоиспользующей установки, принимается 0,8-0,9 для отопительной котельной.
Наружный строительный объем отапливаемых зданий можно определить
как
(3.2)
Где:
V– объем жилых зданий на человека, принимается равным 60 м3/чел, если нет других данных;
Np— количество жителей в районе, чел.
Таблица 3.2 Значения поправочного коэффициента а в зависимости от температуры
наружного воздуха
,°С | -10 | -15 | -20 | -25 | -30 | -35 | -40 | -50 |
а | 1,45 | 1,20 | 1,17 | 1,08 | 1,00 | 0,95 | 0,85 | 0,82 |
Годовой расход газа на централизованное горячее водоснабжение (ГВС) , м3/год, котельных определяют по формуле:
(3.3)
Где:
qГВС = 1050 кДж/(чел-ч) – укрупненный показатель среднечасового расхода тепла на ГВС на 1 чел.;
N – число жителей, пользующихся централизованном ГВС;
tхл,tхз– температура холодной воды в летний и зимний период, °С, принимается tхл =15 °С,tx=5 °С;
–низшая теплота сгорания газа на сухую массу, кДж/м3;
– коэффициент, учитывающий снижение расхода горячей воды в летний период в зависимости от климатической зоны, принимается от 0,8 до 1.
м3/год
Годовой расход газа на принудительную вентиляцию общественных зданий , м3/год, можно определить из выражения
(3.4)
Где:
qв– удельная вентиляционная характеристика здания, может быть принята 0,837 кДж/(м3×ч×°С);
fcp.в.– средняя температура наружного воздуха для расчета вентиляции, °С, (допускается приниматьtcp в.=tcpom).
По району годовой расход газа , потребляемый сетями низкого давления , м3/год, равен
(3.5)
м3/год
Годовой расход газа крупными коммунально-бытовыми потребителями , м3/год, равен:
(3.6)
м3/год
Всего на коммунальные и коммунально-бытовые нужды расходуется , м3/год, газа
(3.7)
м3/год
Общий годовой расход газа районом , м3/год, без промышленных потребителей составляет:
(3.8)
м3/год.
Пример расчета водяной системы отопления
Рассмотрим подробно упрощённый вариант расчёта системы водяного отопления, в котором мы будем использовать стандартные и общедоступные комплектующие. На рисунке схематически представлена индивидуальная система отопления частного дома на основе одноконтурного котла. Прежде всего, нам необходимо определиться с его мощностью, так как он является основой всех вычислений в дальнейшем. Выполним данную процедуру по описанной ниже схеме.
Общая площадь помещения: S = 78,5; общий объём: V = 220

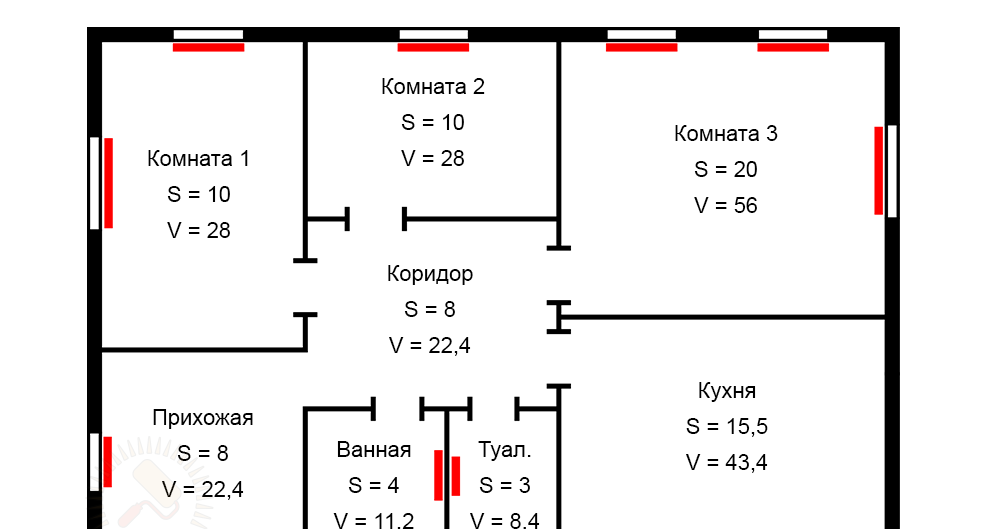

У нас имеется одноэтажный дом с тремя комнатами, прихожей, коридором, кухней, ванной и туалетом. Зная площадь каждого отдельного помещения и высоту комнат, необходимо произвести элементарные расчёты для того, чтобы вычислить объём всего дома:
- комната 1: 10 м2 · 2,8 м = 28 м3
- комната 2: 10 м2 · 2,8 м = 28 м3
- комната 3: 20 м2 · 2,8 м = 56 м3
- прихожая: 8 м2 · 2,8 м = 22,4 м3
- коридор : 8 м2 · 2,8 м = 22,4 м3
- кухня: 15,5 м2 · 2,8 м = 43,4 м3
- ванная: 4 м2 · 2,8 м = 11,2 м3
- туалет: 3 м2 · 2,8 м = 8,4 м3
Таким образом, мы посчитали объём всех отдельных помещений, благодаря чему теперь можно вычислить общий объём дома, он равен 220 кубическим метрам. Заметьте, мы также посчитали объём коридора, но на самом деле там не указано ни одного отопительного прибора, для чего это нужно? Дело в том, что коридор также будет отапливаться, но пассивным образом, за счёт циркуляции тепла, поэтому нам необходимо внести его в общий список отопления, для того, чтобы расчёт был правильным и дал нужный результат.
Следующий этап расчёта мощности котла мы будем проводить, исходя из необходимого количества энергии на один кубический метр. Для каждого региона существует свой показатель — в наших вычислениях используем 40 Вт на кубический метр, исходя из рекомендаций для регионов европейской части СНГ:
40 Вт · 220 м3 = 8800 Вт
Как перевести м3 горячей воды в гкал
На них приходится 30 х 0,059 = 1,77 Гкал. Расход тепла на всех остальных жильцов (пусть их будет 100): 20 – 1,77 = 18,23 Гкал. На одного человека приходится 18,23/100 = 0,18 Гкал. Переводя Гкал в м3, получаем потребление горячей воды 0,18/0,059 = 3,05 куб.м на человека.
При начислении ежемесячных платежей за отопление и горячую воду часто возникает путаница. Например, если в многоквартирном доме стоит общедомовой теплосчетчик, то расчет с поставщиком тепловой энергии ведется за потребленные гигакалории (Гкал). В то же время тариф на горячую воду для жильцов обычно устанавливается в рублях за кубический метр (м3). Чтобы разобраться в платежах, полезно уметь переводить Гкал в куб.м.
Необходимо оговориться, что тепловая энергия, которая измеряется в гигакалориях, и объем воды, который измеряется в кубических метрах, являются совершенно разными физическими величинами. Это известно из курса физики средней школы. Поэтому на самом деле речь идет не о переводе гигакалорий в кубометры, а о нахождении соответствия между количеством теплоты, затраченным на подогрев воды, и объемом полученной горячей воды.
По определению, калория – это количество теплоты, которое требуется для нагрева одного кубического сантиметра воды на 1 градус Цельсия. Гигакалория, применяемая для измерения тепловой энергии в теплоэнергетике и коммунальном хозяйстве, это миллиард калорий. В 1 метре 100 сантиметров, следовательно, в одном кубическом метре – 100 х 100 х 100 = 1000000 сантиметров. Таким образом, чтобы нагреть куб воды на 1 градус, потребуется миллион калорий или 0,001 Гкал.
Температура горячей воды, текущей из крана, должна составлять не менее 55оС. Если холодная вода на входе в котельную имеет температуру 5оС, то ее нужно будет нагреть на 50оС. На подогрев 1 кубометра потребуется 0,05 Гкал. Однако при движении воды по трубам неизбежно возникают теплопотери, и количество энергии, затраченное на обеспечение ГВС, в действительности будет примерно на 20% больше. Средний норматив потребления тепловой энергии для получения куба горячей воды принимается равным 0,059 Гкал.
Рассмотрим простой пример. Пусть в межотопительный период, когда все тепло идет только на обеспечение ГВС, расход тепловой энергии по показаниям общедомового счетчика составил 20 Гкал за месяц, а жильцы, в квартирах которых установлены водосчетчики, израсходовали 30 куб.м горячей воды. На них приходится 30 х 0,059 = 1,77 Гкал.
Использование пропана
Вещество имеет формулу C3H8 и относится к малотоксичным категориям со специфическим запахом. Воздух становится взрывоопасным, если в нем присутствует концентрация паров бутана 1,8 – 9,1%, пропана – 2,3 – 9,5%, давление составляет 0,1 МПа при температуре от +15 до +20°С. Пропан самовоспламеняется при +470°С, бутан – +405°С.
Химические и физические свойства пропана:
- молекулярная масса – 44,097 кг/кмоль, молекулярный объем – 21,997 м3/кмоль;
- расход сжиженного газа на 1 кВт тепла составляет 0,16 дм3 (литра);
- газовая плотность при 0°С – 2,0037 кг/м3, при +20° – 1,87 кг/м3;
- плотность в жидкой фазе – 528 кг/м3;
- объем воздуха, необходимый для горения 1 куба – 23,8 м3.
Централизованный газопровод
В газовом трубопроводе подается природный газ. Строительство централизованной магистрали требует определенных затрат, поэтому метан используют жители густонаселенных регионов и местностей с большим объемом потребления. Загородное население не всегда имеет доступ к газовому трубопроводу и топливо им доставляется в баллонах.
Магистраль строится из стальных труб диаметром до 1,42 м и рассчитывается на давление до 10 МПа. Трубопроводы пропускают около 55 – 60 млрд кубометров газа за годовой период. Магистрали прокладываются под землей или проходят по поверхности. В комплексное обслуживание включаются компрессорные пункты, станции очистки и осушки, газораспределительные точки.
Газгольдеры
Газгольдеры
Для непрерывной подачи СУГ используются подземные и надземные газовые емкости, которые устанавливаются в многоэтажном секторе или на территории частного жилищного массива. Из резервуара топливо подается в квартиры и дома, используется, чтобы обогреть помещение.
Газовые емкости имеют систему контроля и регистрируют наполнение отстойника. Датчик определяет запас газа и передает сигнал в службу, когда уровень топлива в резервуаре уменьшается до 30%. Оператор высылает автоцистерну для наполнения емкости.
На дне газгольдера постоянно скапливается жидкость, которая не перешла в газообразное состояние, резервуар требует очистки. Хранилища удобны в использовании, т. к. обеспечивают непрерывную подачу топлива.
Баллоны
Баллонный газ используется в отоплении жилища, если зимой жильцы нерегулярно посещают загородный дом. В емкостях поставляется пропан или его смесь с бутаном. Минусом является увеличение стоимости топлива при удалении от поставщика продукта. Стандартный пропановый баллон вмещает 22 кг газа и весит 19 кг. Используются композитные емкости, они легче, но стоят дороже.
Параметры газовых баллонов:
- длина единицы 28 – 95 см;
- диаметр – 20 – 30 см;
- толщина стенки – 3 – 4 мм;
- вес – 4 – 22 кг.
Что влияет на расход газа?
Топливный расход определяется, во-первых, мощностью — чем мощнее котел, тем интенсивнее расходуется газ. При этом влиять извне на эту зависимость трудно.
Даже если вы приглушите 20-киловаттный аппарат до минимума, он все равно будет потреблять топлива больше, чем его менее мощный 10-киловаттный собрат, включенный на максимум.
Из этой таблицы видно, какова зависимость между отапливаемой площадью и мощностью газового котла. Чем мощнее котел, тем он дороже. Но чем больше площадь отапливаемых помещений, тем быстрее котел самоокупается
Во-вторых, берем во внимание тип котла и принцип его функционирования:
- открытая или закрытая камера сгорания;
- конвекционный или конденсационный;
- обычный дымоход или коаксиальный;
- один контур или два контура;
- наличие автоматических датчиков.
В закрытой камере топливо сжигается более экономно, чем в открытой камере. КПД конденсационного агрегата благодаря встроенному дополнительному теплообменнику для конденсации паров, присутствующих в продукте сгорания, повышается до 98-100% в сравнении с 90-92% КПД конвекционного агрегата.
С коаксиальным дымоходом также повышается значение КПД — холодный воздух с улицы подогревается разогретой выхлопной трубой. Из-за второго контура идет, конечно, увеличение расхода газа, но и газовый котел в этом случае обслуживает не одну, а две системы — отопление и горячее водоснабжение.
Автоматические датчики – полезная вещь, они ловят внешнюю температуру и настраивают работу котла на оптимальный режим.
В-третьих, смотрим на техническое состояние оборудования и качество самого газа. Накипь и окалина на стенках теплообменника существенно понижают теплоотдачу, компенсировать ее недостаток приходится увеличением мощности.
Увы, и газ может быть с водяной и прочей примесью, но вместо того, чтобы выставлять претензии поставщикам, мы переключаем регулятор мощности на несколько делений в сторону максимальной отметки.
Одна из современных высокоэкономичных моделей — напольный газовый конденсационный котёл марки Baxi Power мощностью 160 кВт. Такой котел обогревает 1600 кв. м площади, т.е. большой дом в несколько этажей. При этом по паспортным данным он расходует природного газа 16,35 куб. м в час и имеет КПД 108%
И, в-четвертых, площадь отапливаемых помещений, естественная убыль тепла, продолжительность отопительного сезона, погодные особенности. Чем просторнее площадь, чем выше потолки, чем больше этажей, тем больше топлива потребуется, чтобы отопить такое помещение.
Учитываем некоторую утечку тепла сквозь окна, двери, стены, крышу. Год на год не приходится, бывают и теплые зимы, и трескучие морозы – погоду не предугадаешь, но кубометры расходуемого на отопление газа от нее зависят напрямую.
Как вычислить пропускную способность
Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.
Вычисление на основе сечения трубы
В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.
| Внешнее сечение магистрали (мм) | Приблизительное количество жидкости | |
| В литрах в минуту | В кубометрах в час | |
| 20 | 15 | 0,9 |
| 25 | 30 | 1,8 |
| 32 | 50 | 3 |
| 40 | 80 | 4,8 |
| 50 | 120 | 7,2 |
| 63 | 190 | 11,4 |
Расчет по температуре теплоносителя
С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.
Вычислить нужные данные можно по специальной таблице:
| Трубное сечение (мм) | Пропускная способность | |||
| По теплоте (гкл/ч) | По теплоносителю (т/ч) | |||
| Вода | Пар | Вода | Пар | |
| 15 | 0,011 | 0,005 | 0,182 | 0,009 |
| 25 | 0,039 | 0,018 | 0,650 | 0,033 |
| 38 | 0,11 | 0,05 | 1,82 | 0,091 |
| 50 | 0,24 | 0,11 | 4,00 | 0,20 |
| 75 | 0,72 | 0,33 | 12,0 | 0,60 |
| 100 | 1,51 | 0,69 | 25,0 | 1,25 |
| 125 | 2,70 | 1,24 | 45,0 | 2,25 |
| 150 | 4,36 | 2,00 | 72,8 | 3,64 |
| 200 | 9,23 | 4,24 | 154 | 7,70 |
| 250 | 16,6 | 7,60 | 276 | 13,8 |
| 300 | 26,6 | 12,2 | 444 | 22,2 |
| 350 | 40,3 | 18,5 | 672 | 33,6 |
| 400 | 56,5 | 26,0 | 940 | 47,0 |
| 450 | 68,3 | 36,0 | 1310 | 65,5 |
| 500 | 103 | 47,4 | 1730 | 86,5 |
| 600 | 167 | 76,5 | 2780 | 139 |
| 700 | 250 | 115 | 4160 | 208 |
| 800 | 354 | 162 | 5900 | 295 |
| 900 | 633 | 291 | 10500 | 525 |
| 1000 | 1020 | 470 | 17100 | 855 |
Поиск данных в зависимости от давления
При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.
Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:
| Расход | Пропускная способность | |||||||||
| Сечение трубы | 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | 65 мм | 80 мм | 100 мм | |
| Па/м | Мбар/м | Меньше 0,15 м/с | 0,15 м/с | 0,3 м/с | ||||||
| 90,0 | 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
| 92,5 | 0,925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
| 95,0 | 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
| 97,5 | 0,975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
| 100,0 | 1000,0 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
| 120,0 | 1200,0 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
| 140,0 | 1400,0 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
| 160,0 | 1600,0 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
| 180,0 | 1800,0 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
| 200,0 | 2000,0 | 266 | 619 | 1151 | 2488 | 3780 | 7200 | 14580 | 22644 | 45720 |
| 220,0 | 2200,0 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
| 240,0 | 2400,0 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
| 260,0 | 2600,0 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
| 280,0 | 2800,0 | 317 | 742 | 1364 | 2970 | 4356 | 8568 | 17338 | 26928 | 54360 |
| 300,0 | 3000, | 331 | 767 | 1415 | 3078 | 4680 | 8892 | 18000 | 27900 | 56160 |
Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.
Гидравлический расчет по Шевелеву
В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.
Применение формул
Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.
Скоростные параметры можно взять из таблицы:
| Тип водоподведения | Скорость (м/сек) |
| Городской водопровод | 0,60–1,50 |
| Магистральный трубопровод | 1,50–3,00 |
| Центральная сеть отопления | 2,00–3,00 |
| Напорная система | 0,75–1,50 |
Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.
Источник
Как сэкономить газ на плите и газовой колонке
Проще всего помогают экономить газ маленькие «хитрости» на кухне, которые при постоянстве использования превращаются в полезную привычку:
Не допускать излишнее кипение жидкости
Во время приготовления пищи на газу следует обращать внимание на величину пламени горелки и не допускать, чтобы оно обогревало стенки кастрюли. Наиболее высокая температура находится на язычках пламени, следовательно, для быстрого нагрева посуды огонь должен располагаться непосредственно под дном емкости. В процессе приготовления пищи необходимо регулировать пламя в зависимости от стадий приготовления
В процессе приготовления пищи необходимо регулировать пламя в зависимости от стадий приготовления
Так, для закипания воды огонь может быть большим, но после можно уменьшить интенсивность горения как минимум в два раза.
Полезный совет: накрывайте посуду крышкой: еда приготовится быстрее и газа расходуется меньше!
Подобная конструкция дна быстро нагревается по всей поверхности от центра к краям, потребляя при этом минимальное количество газаДля экономии топлива на нагреве воды целесообразно использовать специальную посуду для газовых печей:
- кастрюли со специальными бороздками на дне, сохраняющие температуру еще какое-то время после выключения плиты;
- чайники со свистком, которое вовремя предупредят, что вода закипела, и не позволят использовать лишний газ.
Если голубой энергоноситель используется для нагрева колонки, то сэкономить его поможет установка экономичных насадок на душ. Также увеличивает расход горячей воды наполнение ванной: достаточно заменить эту процедуру принятием душа и можно получить существенную экономию газа.
Способы уменьшения расхода
Основной причиной значимых теплопотерь, которые приводят к неэффективному расходованию выделяемой котлоагрегатом тепловой энергии, является недостаточное утепление конструктивных элементов дома. Через «мостики холода» попусту растрачивается до 40% тепла.
Через окна с некачественными рамами утекает до 35% вырабатываемого котлом тепла, через стены дома – до 25%, а через крышу и входные двери – до 15%
Чтобы каждый раз не тратить деньги впустую, отапливая улицу, лучше один раз потратиться на качественное утепление постройки. Поверьте, что расходы на нее полностью окупятся уже через 3-4 года.
Термоизоляция дома включает:
- Утепление стен. Самый простой в реализации и доступный по стоимости вариант – монтаж пенополистирольных панелей. Толщину панелей выбирают, ориентируясь на климатические условия региона строительства, толщину стен постройки и типа материала, используемого при их возведении.
- Утепление кровли или чердачного перекрытия. Для этих целей применяют древесные опилки, минеральную вату или плиточный пенополистирол. Выпускаемый в форме плит теплоизоляционный материал монтируют по внутренним стенкам чердачного пространства или размещают его между балками перекрытия.
- Утепление полов. В хорошей теплоизоляции нуждаются не только бетонные, но и деревянные конструкции. Для формирования термоизолирующей прослойки задействуют насыпные и плитные материалы типа керамзита и пенополистирола.
- Замена окон. Самым надежным щитом, не допускающим проникновение холода внутрь прогретых комнат, выступят ПВХ окна с качественными стеклопакетами. Их изготавливают под конкретное окно. Благодаря этому они герметично закрывают оконный проем, надежно защищая домочадцев не только от «утечки» тепла, но и проникновения уличного шума.
Грамотное устройство теплоизоляции позволяет свести потери тепла к минимальным значениям.
Помимо качественного утепления для повышения эффективности тепловой отдачи специалисты рекомендуют применять и другие не менее действенные меры
К числу дополнительных мер, позволяющих повысить эффективность тепловой отдачи, специалисты относят:
- Оборудование радиаторов термостатическими приборами. Термоголовки будут поддерживать в комнатах необходимую комфортную температуру.
- В дополнение к радиаторам устанавливать конвекторы с функцией направленной циркуляции. Они в зоне проемов будут создавать тепловые завесы из подогреваемого воздуха.
- Подключение оборудования, позволяющего программировать оптимальные режимы отопления. Установка хронометрических термостатов эффективна при наличии в доме пустующих по несколько дней комнат, которые нет смысла интенсивно обогревать.
Затраты на приобретение и установку автоматизации с лихвой окупятся уже в течение первого отопительного сезона.
И напоследок стоит пересмотреть, не слишком ли загружена система. Не исключено, что она вырабатывает избыточное тепло. И вполне вероятно, что без ущерба комфорта домочадцев можно снизить температуру в помещениях на пару градусов.
На первый взгляд – мелочь. Но, рассматривая ситуацию в масштабах хотя бы одного месяца, а тем более отопительного сезона, такое решение способно благоприятно сказаться на кошельке.
Основные разновидности газопроводов
Существует три вида магистралей. Первая — это газопровод низкого давления. Для такой системы максимально допустимое давление составляет 5 кПа. Чаще всего этот тип прокладывается в небольших населенных пунктах. Также он используется для газоснабжения медицинских учреждений, жилых построек, детских и общественных сооружений.
Для второй разновидности — магистрали среднего давления — поток топлива может подаваться с силой до 0,3 МПа. Сфера применения этого типа ограничивается обеспечением газом квартальных и районных регуляторных станций.
Что касается магистрали высокого давления, то она предназначена для подвода топлива к крупным промышленным предприятиям. Для владельцев частных домов такое решение неактуально. Ведь в коттедж газ подается при помощи трубы, давление в которой не превышает отметку 5 кПа.
Подробно о параметрах давления и классификации газопроводных сетей по его значению написано в статье, с содержанием которой мы рекомендуем ознакомиться.
Калорийность
Под калорийностью, или энергетической ценностью пищи, подразумевается количество энергии, которое получает организм при полном её усвоении. Чтобы определить полную энергетическую ценность пищи, её сжигают в калориметре и измеряют тепло, выделяющееся в окружающую его водяную баню. Аналогично измеряют и расход энергии человеком: в герметичной камере калориметра измеряют выделяемое человеком тепло и переводят его в «сожжённые» калории — таким образом можно узнать физиологическую энергетическую ценность пищи . Подобным способом можно определить энергию, требующуюся для обеспечения жизнедеятельности и активности любого человека. Таблица отражает эмпирические результаты этих испытаний, по которым и рассчитывается ценность продуктов на их упаковках. Искусственные жиры (маргарины) и жиры морепродуктов имеют эффективность 4-8,5 ккал/г
, поэтому можно примерно узнать их долю в общем количестве жиров.
Что это за единица — гигакалория? Как она связана с более привычными киловатт-часами тепловой энергии? Какие данные необходимы для расчета полученного помещением тепла в гигакалориях? Наконец, по каким формулам выполняется расчет? Попробуем ответить на эти вопросы.
Как рассчитать диаметр газопровода?
При составлении проекта особое внимание уделяется диаметру трубы. Делать это будет проектировщик, используя сложные формулы или программу
Чтобы не забивать себе голову разнообразными формулами, хорошим выбором будет воспользоваться одной из специализированных программ. Благо таких ПО в интернете полным-полно. Пользоваться калькуляторами проще простого — нужно лишь заполнить поля соответствующей информацией.
Чтобы определить оптимальный диаметр газопроводной магистрали, можно воспользоваться таблицей. Для получения необходимого значения нужно лишь выбрать необходимую величину расхода топлива
Стандартные расценки на подключение частного домохозяйства к магистральному газу приведены здесь. Владельцам загородных участков стоит знать, “во что обойдется” газификация.
Выводы и полезное видео по теме
Расчетное потребление газа котлом при определенной мощности:
Большой расход газа при использовании газобаллонного оборудования для автомобиля:
Простые способы, благодаря которым можно снизить расход топлива в квартире/доме:
Время показало, что у себя в квартире лучше иметь один или несколько счетчиков. Только при больших объемах потребления и высокой цене газомеров становится выгодной плата по нормативам. В бытовых условиях для измерения расхода газа применяют расходомеры с роторами и мембранами, умным подсчетом.
В коммерческих целях используют турбинные, вихревые и левитационные. Для самых точных измерений в условиях лабораторий устанавливают барабанные модели. Мало иметь газомер, иногда нужно считать самому. Определять расчетное количество газа для текущих и планируемых нужд следует по формулах или вместе с приглашенным специалистом.
Пишите комментарии по теме статьи. Расскажите, приходилось ли вам определять расход газа самостоятельно, а если да, то с какой целью вы это делали. Задавайте вопросы в форме, которая расположена под статьей.
Источник
