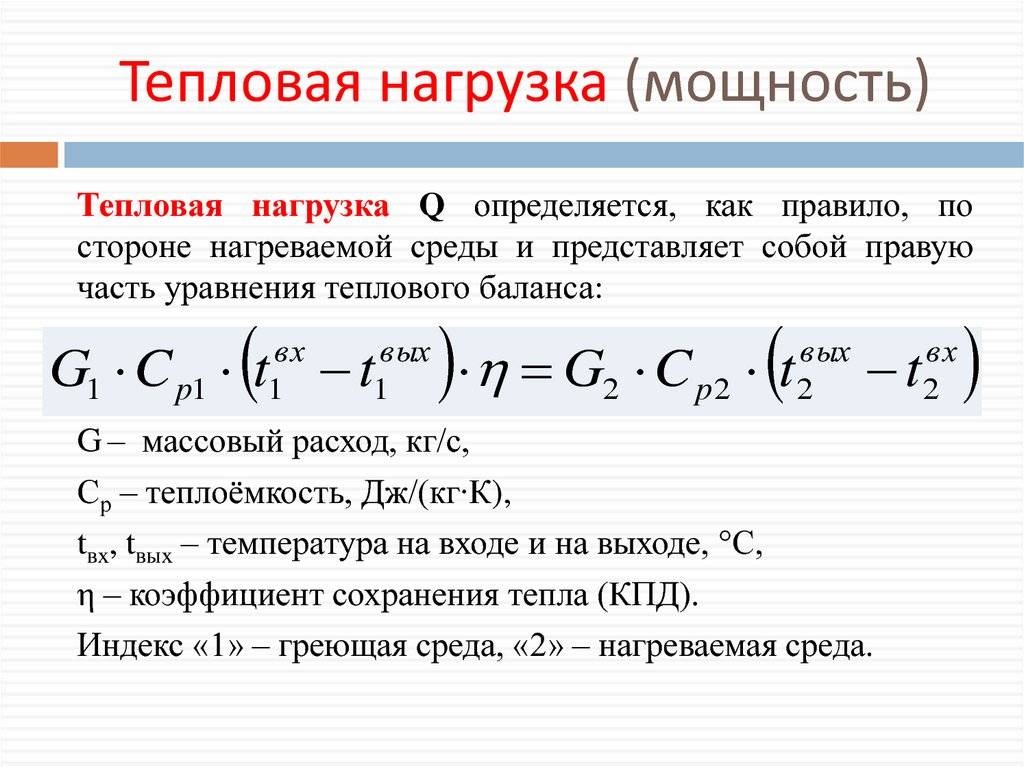

Что такое тепловая нагрузка на отопление здания

2 Особенности помещения

Вышеуказанные методы применимы только для приблизительного подсчёта. В связи с этим полностью им доверять не стоит. Даже человек, который ничего не понимает в подобных расчётах, может засомневаться в их правдоподобности. К примеру, не могут же быть одинаковые цифры для северных и южных регионов. Также стоит учитывать и количество окон, стен в комнате, которые выходят на улицу. Для комнаты, где одна стена контактирует с воздухом и имеется только одно окно, теплопотери будут выше, чем в угловом помещении с двумя окнами.

Кроме этого, важны и площадь самих окон, материал, из которых они изготовлены, и ещё другие нюансы, влияющие на теплопотери. Одним словом, учитывать при расчёте отопления помещения необходимо множество факторов. Сделать это не так сложно даже начинающему мастеру. Благодаря такому подходу теплопотери будут минимальными.

Расход теплоносителя через 1м.п. чугунных радиаторов

Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.), таблица 12.3, стр. 47

Определим расход теплоносителя через одну секцию чугунного радиатора кг/ч

35:10 = 3,5 кг/ч расход теплоносителя через одну секцию (G), где:

10 шт. – количество секций в 1 м.п. радиатора;

35 кг/ч – расход теплоносителя через 1м.п. радиатора.

Расход теплоносителя через 1м.п. отопительных приборов

Расчетная площадь нагревательной поверхности секционных радиаторов Fp в зависимости от числа секций в радиаторе
ЧислосекцийNi	Радиатор
М-140-АО	М-140 (М-140-А)	М-140-АО-300	М-90	РД-90с
Площадь нагревательной поверхности одной секции, экм
0,35	0,31	0,217	0,26	0,275
2	0,84	0,76	0,59	0,67	0,70
3	1,18	1,07	0,80	0,93	0,97
4	1,52	1,37	1,01	1,18	1,25
5	1,84	1,67	1,22	1,43	1,50
6	2,16	1,98	1,43	1,68	1,73
7	2,54	2,26	1,64	1,93	2,01
8	2,82	2,52	1,85	2,19	2,28
9	3,15	2,83	2,06	2,44	2,56
10	3,49	3,1	2,27	2,69	2,80
11	3,82	3,39	2,47	2,94	3,05
12	4,12	3,68	2,68	3,19	3,30
13	4,45	3,96	2,89	3,45	3,57
14	4,77	4,26	3,10	3,70	3,86
15	5,08	4,58	3,31	3,95	4,06
16	5,42	4,82	3,52	4,20	4,32
17	5,73	5,09	3,73	4,45	4,54
18	6,05	5,39	3,94	4,71	4,80
19	6,37	5,67	4,15	4,96	5,07
20	6,70	5,96	4,36	5,21	5,33
21	7,01	6,24	4,57	5,46	5,59
22	7,34	6,58	4,78	5,71	5,85
23	7,65	6,81	4,99	5,97	6,11
24	7,99	7,10	5,20	6,22	6,37
24	8,31	7,38	5,41	6,47	6,57
Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.), таблица 12.13, стр. 67

Красным цветом выделены данные по радиаторам 1-го (7 секций), зеленым — 2-го (8 секций), синим — 3-го (9 секций) типов.

Определим расчетную формулу плотности теплового потока на 1 экм нагревательной поверхности отопительных чугунных радиаторов Gотн / Fp ≤ 7 или

Gотн / Fp ≥ 7

Радиаторы М-140-АО 7 секций (4 радиатора)

Gотн / Fp = (3,5 х 7) : 17,4 : 2,54 = 0,55

Итого: 0,55 < 7

Полученное значение меньше 7, дальнейший расчет выполним по формуле из таблицы ниже.

Вычислим теплопередачу чугунных радиаторов.

3,5 х 7 = 24,5 кг/ч расход воды в радиаторе

qэ = 1,89/φ ·∆tср1,32 = 1,89/1,05 х ((95,0 + 70,0):2 -20)1,32 = 422,5 Ккал/(ч·экм)

0,35х7 = 2,45 экм

422,5х2,45 х4 = 4140,5 Ккал/ч

Радиаторы М-140-АО 8 секций (1 радиатор)

Gотн / Fp = (3,5 х

Итого: 0,57 < 7

Полученное значение меньше 7, дальнейший расчет выполним по формуле из таблицы ниже.

Вычислим теплопередачу чугунных радиаторов.

3,5 х 8 = 28 кг/ч расход воды в радиаторе

qэ = 1,89/φ ·∆tср1,32 = 1,89/1,04 х ((95,0 + 70,0):2 -20)1,32 = 426,5 Ккал/(ч·экм)

0,35х8 = 2,8 экм

426,5х2,8 х1 = 1194,2 Ккал/ч

Радиаторы М-140-АО 9 секций (1 радиатор)

Gотн / Fp = (3,5 х 9) : 17,4 : 3,15 = 0,57

Итого: 0,57 < 7

Полученное значение меньше 7, дальнейший расчет выполним по формуле из таблицы ниже.

Вычислим теплопередачу чугунных радиаторов.

3,5 х 9 = 31,5 кг/ч расход воды в радиаторе

qэ = 1,89/φ ·∆tср1,32 = 1,89/1,04 х ((95,0 + 70,0):2 -20)1,32 = 426,5 Ккал/(ч·экм)

0,35х9 = 3,15 экм

426,5х3,15 х1= 1343,5 Ккал/ч

Суммарная тепловая нагрузка по радиаторам М-140-АО

Qр.от.= 4140,5+1194,2 +1343,5 =6678,2 Ккал/ч

Расчетная формула плотности теплового потока на 1 экм нагревательной поверхности отопительных приборов:

Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.), таблица 12.8, стр. 52

Посмотреть: тепловые нагрузки на отопление админ здания

Коэффициент φ, учитывающий расход воды в систему:

Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.), стр. 48

Расход теплоты на отопление и вентиляцию промышленных предприятий

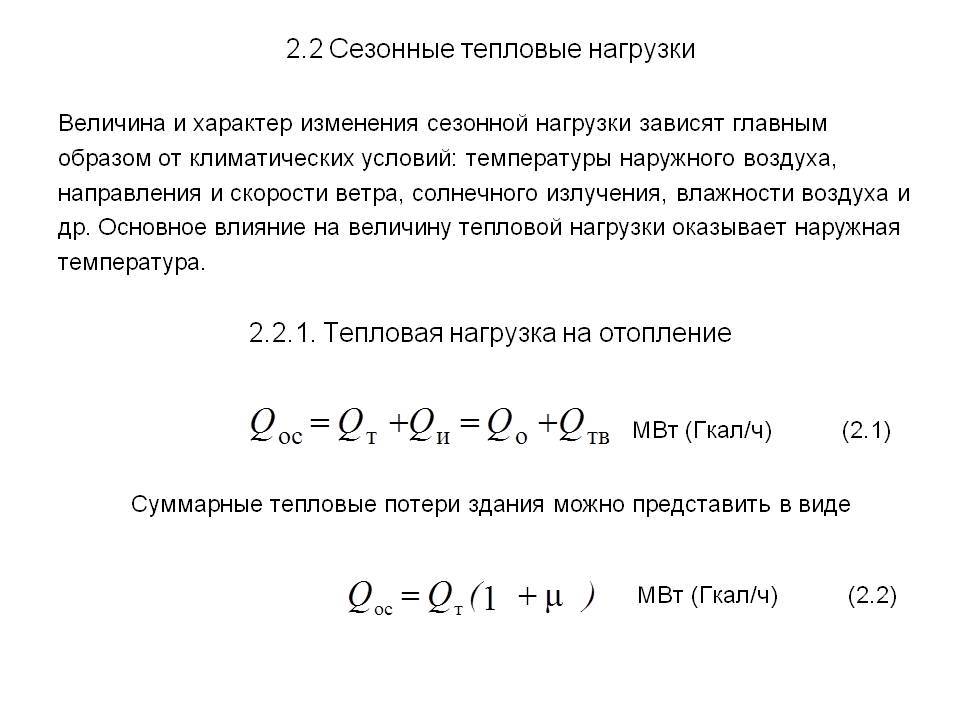

Расчет расхода теплоты на отопление. Показатель зависит от времени суток, назначения помещения и типа здания, температуры наружного воздуха, продолжительности отопительного периода, наличия в помещении нагретых поверхностей и пр.

Расход теплоты в рабочее время (МДж/ч) рассчитывают по удельным тепловым характеристикам:

В зависимости от времени суток расход теплоты на отопление (МДж/ч) промышленных предприятий определяют по формуле

Температура воздуха в помещении в рабочее время должна соответствовать рекомендациям по эксплуатации вентиляционных установок.

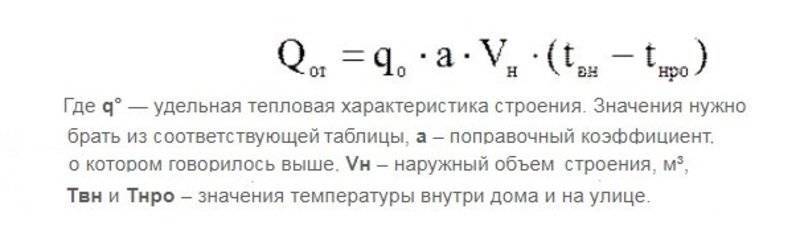

Часовой расход теплоты в нерабочее время определяют по формуле, используемой при расчете расхода теплоты в рабочее время, с учетом снижения температуры воздуха в помещении в нерабочее время до 5 °С.

Удельная тепловая характеристика зависит от назначения помещения и типа здания. Например, для производственных помещений, расположенных в одноэтажном корпусе, q составляет 0,75—2,1 МДж/(м3 • ч • К); для производственных помещений, расположенных в многоэтажном здании, — 0,20 — 1,05 кДжДм3 • ч • К); для бытовых и вспомогательных помещений — 1,4 —2,5 кДжДм3-ч-К); для складов — 2,50 — 3,35 кДжДм3-ч • К); для административных зданий — 1,7 — 2,6 кДжДм3• ч • К).

Поправочный коэффициент а зависит от температуры наружного воздуха. Так, для общественных зданий при t_H = -10° С а = = 1,45; при t_H = -20 °С а = 1,17 и т.д.

в нерабочее время

В зависимости от наличия в помещении нагретых поверхностей поступление теплоты (МДж) рассчитывают по следующим формулам:

от нагретых поверхностей оборудования

от нагретого материала

от электропривода

В зависимости от отопительного периода расход теплоты (МДж) рассчитывают по следующим формулам: в рабочее время

Система отопления промышленных предприятий должна обеспечивать тепловой баланс между количеством теплоты, покупаемой от нагретых поверхностей технологического оборудования, нагретого материала, людей и т.д., и количеством тепловых потерь через наружные ограждения зданий.

от работающих людей

Тепловые потери через строительные ограждения помещений складываются из тепловых потерь через стены здания, покрытие, дверные и оконные проемы.

Перенос теплоты Q через стены здания и оконные проемы протекает в три стадии: от воздуха в помещении к внутренней поверхности стен зданий Q_h через стены здания Q₂ и от наружной поверхности стен в окружающую среду Q₃.

Количество теплоты, теряемой через стены здания, рассчитывают по формуле

Приближенно тепловые потери (кДж/ч) помещений определяют по формуле

Если производственный корпус имеет много окон, то целесообразно учитывать дополнительный расход теплоты на отопление исходя из тепловых потерь оконных проемов в отопительный период.

Расчет проводят по формуле

В случае если стена не аккумулирует теплоту, можно считать, что

где К — коэффициент теплопередачи, зависящий от типа остекления; F_K — площадь окон, м2; п — число дней отопительного периода; т — время работы, ч; /_{вн р} — температура внутри здания в рабочее время, °С; *н.ср — средняя температура отопительного периода, °С.

В зависимости от типа остекления зданий коэффициент теплопередачи может иметь следующие значения, кДж/(м2— К): однослойное остекление — 4,5; двухслойное остекление с деревянными спаренными оконными переплетами — 2,9; двухслойное остекление с металлическими спаренными переплетами — 3,25; двухслойное остекление с деревянными раздельными переплетами — 2,67; двухслойное остекление с металлическими раздельными переплетами — 3,02.

Суммарный годовой расход теплоты на отопление (МДж) составляет

Часть теплоты в производственные помещения поступает от солнечной радиации через стеклянные поверхности зданий.

В табл. 20, 21 приведены данные по теплопоступлениям от солнечной радиации и от работающих людей.

Средняя тепловая нагрузка

Максимально просто осуществляется самостоятельный расчёт тепловой нагрузки по площади здания или отдельно взятого помещения. В этом случае показатели обогреваемой площади умножаются на уровень тепловой мощности (100 Вт). Например, для здания общей площадью 180 м2 уровень тепловой нагрузки составит:

180 × 100 Вт = 18000 Вт

Таким образом, для максимально эффективного обогрева здания площадью 180 м2 потребуется обеспечить 18 кВт мощности. Полученный результат необходимо разделить на количество тепла, выделяемого в течение одного часа отдельной секцией установленных отопительных радиаторов.

18000 Вт / 180 Вт = 100

В результате можно понять, что в разных по назначению и площади помещениях здания должно быть установлено не менее 100 секций. С этой целью можно приобрести 10 радиаторов, имеющих по 10 секций, или остановить свой выбор на других вариантах комплектации. Следует отметить, что средняя тепловая нагрузка чаще всего рассчитывается в зданиях, оснащённых централизованной системой отопления при температурных показателях теплоносителя в пределах 70-75оС.

точный расчёт и Избыточность

Стоит сначала оговорить одну тонкость расчетов: полностью правильные значения теплопотерь через пол, потолок и стенки, каковые приходится компенсировать системе отопления, вычислить фактически нереально. Возможно сказать только о той либо другой степени достоверности оценок.

Обстоятельство — в том, что на потери тепла воздействует через чур много факторов:

• Тепловое сопротивление капитальных стен и всех слоев отделочных материалов.
• Наличие либо отсутствие мостиков холода.
• Роза расположение и ветров дома на рельефе местности.
• Работа вентиляции (которая, со своей стороны, опять-таки зависит от направления и силы ветра).
• стен инсоляции и Степень окон.

Имеется и хорошие новости. Фактически все современные системы и отопительные котлы распределенного отопления (утепленные полы, электрические и газовые конвектора и т.д.) снабжаются термостатами, дозирующими расход тепла в зависимости от температуры в помещении.

С практической стороны это указывает, что избыточная тепловая мощность повлияет только на режим работы отопления: скажем, 5 КВт*ч тепла будут даны не за один час постоянной работы с мощностью 5 КВт, а за 50 мин. работы с мощностью 6 КВт. Следующие 10 мин. котел либо другой нагревательный прибор совершит в режиме ожидания, не потребляя электричество либо энергоноситель.

Следовательно: при вычисления тепловой нагрузки наша задача — выяснить ее минимально допустимое значение.

Единственное исключение из неспециализированного правила связано с работой классических твердотопливных котлов и обусловлено тем, что понижение их тепловой мощности связано с важным падением КПД из-за неполного сгорания горючего. Неприятность решается установкой в контур теплоаккумулятора и дросселированием отопительных устройств термоголовками.

Котел по окончании растопки работает на полной мощности и с большим КПД до полного прогорания угля либо дров, после этого накопленное теплоаккумулятором тепло дозировано расходуется на поддержание оптимальной температуры в помещении.

Большинство других нуждающихся в расчете параметров также допускает некоторую избыточность. Но, об этом — в соответствующих разделах статьи.

Когда нужно расставить все точки над “i”

Но возникает вполне резонный вопрос : «А как посчитать то, что невидимо и способно улетучится вмиг, буквально в форточку». Отчаиваться от этой борьбы с воздухом не стоит, оказывается, существуют вполне внятные математические расчёты полученных калорий на отопление.

Более того, все эти расчёты скрыты в официальных документах государственных коммунальных организаций. Как обычно в этих учреждениях, документов таких несколько, но основным является так и называемый «Правила учета тепловой энергии и теплоносителя». Именно он и поможет решить вопрос – как рассчитать гкал на отопление.

Собственно задача может решиться совсем просто и не понадобятся никакие расчёты, если у вас стоит счётчик не просто воды, а именно горячей воды. В показания подобного счётчика уже «забиты» данные по полученному теплу. Снимая показания, вы умножаете его на стоимостной тариф и получаете результат.

Узнайте также о том, как спрятать трубы отопления — три главных способа.

Основная формула

Ситуация усложняется, если такого счётчика у вас нет. Тогда придётся руководствоваться следующей формулой :

Q = V * ( T1 – T2 ) / 1000

• Q — количество тепловой энергии;
• V – объём расхода горячей воды в кубических метрах или тоннах;
• T1 — температура горячей воды в градусах Цельсия. Точнее в формуле использовать температуру, но приведённую к соответствующему давлению, так называемую, «энтальгию». Но за неимением лучшего — соответствующего датчика, используем просто температуру, которая близка к энтальгии. Профессиональные узлы учёта тепла способны вычислять именно энтальгию. Часто эта температура не доступна для измерения, поэтому руководствуются константой «от ЖЭКА», которая может быть различна, но обычно составляет 60-65 градусов;
• T2 — температура холодной воды в градусах Цельсия. Данная температура берётся в трубопроводе холодной воды системы отопления. У потребителей нет, как правило, доступа к этому трубопроводу, поэтому принято брать постоянные рекомендуемые величины в зависимости от отопительного сезона : в сезон – 5 градусов; вне сезона – 15;
• Коэффциент “1000” позволяет избавиться от 10-разрядых чисел и получить данные в гигакалориях (а не просто в калориях).

Как следует из формулы, удобнее использовать закрытую систему отопления, в которую однажды заливается необходимый объём воды и в будущем её поступления не происходит. Но в этом случае вам запрещено пользоваться горячей водой из системы.

Новейшие разработки в области радиаторов в какой-то степени, может, и позволят вам сохранить тепло, но желание всё-таки всё посчитать не отпадёт все равно

Использование закрытой системы заставляет слегка усовершенствовать приведенную формулу, которая уже принимает вид :

Q = ( ( V1 * ( T1 – T ) ) — ( V2 * ( T2 – T ) ) ) / 1000

• V1 – расход теплоносителя в подающем трубопроводе, причём независимо от того, служит ли теплоносителем вода или пар;
• V2 — расход теплоносителя в обратном трубопроводе;
• T1 — температура теплоносителя на входе, в подающем трубопроводе;
• T2 — температура теплоносителя на выходе, в обратном трубопроводе;
• T — температура холодной воды.

Таким образом, формула состоит из разности двух сомножителей – первый выдает значение поступившего тепла в калориях, второй – значение тепла на выходе.

Знакомьтесь — коллекторная система отопления. Читайте здесь.

Источник

Точные расчеты тепловой нагрузки

Значение теплопроводности и сопротивление теплопередачи для строительных материалов

Но все же этот расчет оптимальной тепловой нагрузки на отопление не дает требуемую точность вычисления. Он не учитывает важнейший параметр – характеристики здания. Главной из них является сопротивление теплопередачи материал изготовления отдельных элементов дома – стен, окон, потолка и пола. Именно они определяют степень сохранения тепловой энергии, полученной от теплоносителя системы отопления.

Что же такое сопротивление теплопередачи (R )? Это величина, обратная теплопроводности (λ ) – возможности структуры материала передавать тепловую энергию. Т.е. чем больше значение теплопроводности – тем выше тепловые потери. Для расчета годовой нагрузки на отопление воспользоваться этой величиной нельзя, так как она не учитывает толщину материала (d ). Поэтому специалисты используют параметр сопротивление теплопередачи, который вычисляется по следующей формуле:

Расчет по стенам и окнам

Сопротивление теплопередачи стен жилых зданий

Существуют нормированные значения сопротивления теплопередачи стен, которые напрямую зависят от региона, где расположен дом.

В отличие от укрупненного расчета нагрузки на отопление сначала нужно вычислить сопротивление теплопередачи для наружных стен, окон, пола первого этажа и чердака. Возьмем за основу следующие характеристики дома:

• Площадь стен – 280 м². В нее включены окна – 40 м² ;
• Материал изготовления стен – полнотелый кирпич (λ=0.56 ). Толщина наружных стен – 0,36 м. Исходя из этого рассчитываем сопротивление телепередачи — R=0.36/0.56= 0,64 м²*С/Вт ;
• Для улучшения теплоизоляционных свойств был установлен наружный утеплитель – пенополистирол толщиной 100 мм. Для него λ=0,036. Соответственно R=0,1/0,036= 2,72 м²*С/Вт ;
• Общее значение R для наружных стен равно 0,64+2,72= 3,36 что является очень хорошим показателем теплоизоляции дома;
• Сопротивление теплопередачи окон — 0,75 м²*С/Вт (двойной стеклопакет с заполнением аргоном).

Фактически тепловые потери через стены составят:

(1/3,36)*240+(1/0.75)*40= 124 Вт при разнице температуры в 1°С

Температурные показатели возьмем такие же, как и для укрупненного вычисления нагрузки на отопление +22°С в помещении и -15°С на улице. Дальнейший расчет необходимо делать по следующей формуле:

Расчет по вентиляции

Затем необходимо вычислить потери через вентиляцию. Общий объем воздуха в здании составляет 480 м³. При этом его плотность примерно равна 1,24 кг/м³. Т.е. его масса равна 595 кг. В среднем за сутки (24 часа) происходит пятикратное обновление воздуха. В таком случае для вычисления максимальной часовой нагрузки для отопления нужно рассчитать тепловые потери на вентиляцию:

(480*40*5)/24= 4000 кДж или 1,11 кВт/час

Суммируя все полученные показатели можно найти общие тепловые потери дом:

Таким образом определяется точная максимальная тепловая нагрузка на отопление. Полученная величина напрямую зависит от температуры на улице. Поэтому для расчета годовой нагрузки на отопительную систему нужно учитывать изменение погодных условий. Если средняя температура в течение отопительного сезона составляет -7°С, то итоговая нагрузка на отопление будет равна:

(124*(22+7)+((480*(22+7)*5)/24))/3600)*24*150(дней отопительного сезона)=15843 кВт

Меняя температурные значения можно сделать точный расчет тепловой нагрузки для любой системы отопления.

К полученным результатам нужно прибавить значение тепловых потерь через крышу и пол. Это можно сделать поправочным коэффициентом 1,2 – 6,07*1,2=7,3 кВт/ч.

Полученная величина указывает на фактические затраты энергоносителя при работе системы. Существует несколько способов регулирования тепловой нагрузки отопления. Наиболее действенный из них – уменьшение температуры в комнатах, где нет постоянного присутствия жильцов. Это можно осуществить с помощью терморегуляторов и установленных датчиков температуры. Но при этом в здании должна быть установлена двухтрубная система отопления.

Для вычисления точного значения тепловых потерь можно воспользоваться специализированной программой Valtec. В видеоматериале показа пример работы с ней.

Анатолий Коневецкий, Крым, Ялта

Анатолий Коневецкий, Крым, Ялта

Уважаемая Ольга! Извините,что обращаюсь к Вам еще раз. Что-то у меня по Вашим формулам получается немыслимая тепловая нагрузка: Кир=0,01*(2*9,8*21,6*(1-0,83)+12,25)=0,84 Qот=1,626*25600*0,37*((22-(-6))*1,84*0,000001=0,793 Гкал/час По укрупненной формуле, приведенной выше, получается всего 0,149 Гкал/час. Не могу понять, в чем дело? Разъясните пожалуйста! Извините за беспокойство. Анатолий.

Анатолий Коневецкий, Крым, Ялта

Теплотехнический расчет индивидуального жилого дома

Приведенные выше методики укрупненных расчетов больше всего ориентированы на продавцов или покупателей радиаторов систем отопления, устанавливаемых в типовых многоэтажных жилых домах. Но когда речь идет о подборе дорогостоящего котельного оборудования, о планировании системы отопления загородного дома, в котором кроме радиаторов будут установлены системы напольного отопления, горячего водоснабжения и вентиляции, пользоваться этими методиками крайне не рекомендуется.

Каждый владелец индивидуального жилого дома или коттеджа еще на стадии строительства достаточно скрупулезно подходит к разработке строительной документации, в которой учитываются все современные тенденции использования строительных материалов и конструкций дома. Они обязательно должны не быть типовыми или морально устаревшими, а изготовлены с учетом современных энергоэффективных технологий. Следовательно, и тепловая мощность системы отопления должна быть пропорционально ниже, а суммарные затраты на устройство системы обогрева дома значительно дешевле. Эти мероприятия позволяют в дальнейшем при использовании отопительного оборудования снижать затраты на потребление энергоресурсов.

Расчет теплопотерь выполняется в специализированных программах либо с использованием основных формул и коэффициентов теплопроводности конструкций, учитывается влияние инфильтрации воздуха, наличие или отсутствие систем вентиляции в здании. Расчет заглубленных цокольных помещений, а также крайних этажей производится по отличной от основных расчетов методике, которая учитывает неравномерность остывания горизонтальных конструкций, то есть потери тепла через крышу и пол. Выше приведенные методики этот показатель не учитывают.

Теплотехнический расчет выполняется, как правило, квалифицированными специалистами в составе проекта на систему отопления в результате которого производится дальнейший расчет количества и мощность приборов отопления, мощность отдельного оборудования, подбор насосов и другого сопутствующего оборудования.

Исходные данные:

• Помещение с обмером по наружным габаритам 3000х3000;
• Окно размерами 1200х1000.

Целью расчета является определение удельной мощности системы отопления, необходимой для нагрева 1м?.

Результат:

• Qуд при т/изоляции 100 мм составляет 103 Вт/м?
• Qуд при т/изоляции 150 мм составляет 81 Вт/м?
• Qуд при т/изоляции 200 мм составляет 70 Вт/м?

Как видно из расчета, наибольшие потери тепла составляют для жилого дома с наименьшей толщиной изоляции, следовательно, мощность котельного оборудования и радиаторов будет выше на 47% чем при строительстве дома с теплоизоляцией в 200 мм.

Общая тепловая мощность

По площади

СНиПы полувековой давности предлагают простейшую схему расчета, которой многие пользуются по сей день: на 1 квадратный метр площади отапливаемого помещения берется 100 ватт тепла. На дом площадью 100 квадратов нужно 10 КВт. Точка.

Просто, понятно и… слишком неточно.

Причины?

1. СНиПы разрабатывались для многоквартирных домов. Утечки тепла в квартире, окруженной отапливаемыми помещениями, и в частном доме с ледяным воздухом за стенами несопоставимы.
2. Расчет верен для квартир с высотой потолка 2,5 метра. Более высокий потолок увеличит объем помещения, а, стало быть, и затраты тепла.

Отапливать квадратный метр площади в этом доме явно труднее, чем в хрущевке.

1. Через окна и двери теряется куда больше тепловой энергии, чем через стены.
2. Наконец, будет логичным предположить, что потери тепла в Сочи и Якутске будут сильно различаться. Увеличение дельты температур между помещением и улицей в два раза увеличит затраты тепла на отопление ровно вдвое. Физика, однако.

По объему

Для помещений с нормированным тепловым сопротивлением ограждающих конструкций (для Москвы – 3,19 м2*С/Вт) можно использовать расчет тепловой мощности по объему помещения.

На кубометр отапливаемого объема квартиры берется 40 ватт тепла. На кубометр объема частного дома без общих стен с соседними отапливаемыми строениями – 60.

Для таунхаусов и квартир на крайних этажах берутся промежуточные значения.

• На каждое окно к базовому значению добавляется 100 ватт тепловой энергии. На каждую ведущую на улицу дверь – 200.
• Полученная мощность умножается на региональный коэффициент:

Регион	Коэффициент
Краснодар, Крым	0,7-0,9
Ленинградская и Московская области	1,2-1,3
Сибирь, Дальний Восток	1,5-1,6
Чукотка, Якутия	2,0

Давайте еще раз рассчитаем потребность в тепловой мощности отопления для дома площадью 100 квадратов, однако теперь конкретизируем задачу:

Параметр	Значение
Высота потолков	3,2 м
Количество окон	8
Количество ведущих на улицу дверей	2
Расположение	Г. Тында (средняя температура января – -28С)

Зима в Тынде.

1. Высота потолков в 3,2 метра даст нам внутренний объем дома в 3,2*100=320 м3.
2. Базовая тепловая мощность составит 320*60=19200 ватт.
3. Окна и двери внесут свою лепту: 19200+(100*8)+(200*2)=20400 ватт.
4. Бодрящий холод января заставит нас использовать климатический коэффициент 1,7. 20400*1,7=34640 ватт.

Как нетрудно заметить, разница с расчетом по первой схеме не просто велика – она разительна.

Что делать, если качество утепления дома существенно лучше или хуже, чем предписывает СНиП “Тепловая защита зданий”?

По объему и коэффициенту утепления

Инструкция для этой ситуации сводится к использования формулы вида Q=V*Dt*K/860, в которой:

• Q – заветный показатель тепловой мощности в киловаттах.
• V – Объем отапливаемого помещения.
• Dt -дельта температур между помещением и улицей в пик холодов.
• K – коэффициент, зависящий от степени утепления здания.

Дом из sip-панелей явно будет терять меньше тепла, чем кирпичный.

Две переменных требуют отдельных комментариев.

Дельта температур берется между предписанной СНиП температурой жилого помещения (+18 для регионов с нижней границей зимних холодов до -31С и +20 – для зон с более сильными морозами) и средним минимумом наиболее холодного месяца. Ориентироваться на абсолютный минимум не стоит: рекордные холода редки и, простите за невольный каламбур, погоды не делают.

Коэффициент утепления можно вывести аппроксимацией данных из следующей таблицы:

Коэффициент утепления	Ограждающие конструкции
0,6 – 0,9	Пенопластовая или минераловатная шуба, утепленная кровля, энергосберегающие тройные стеклопакеты
1,-1,9	Кладка в полтора кирпича, однокамерные стеклопакеты
2 – 2,9	Кладка в кирпич, окна в деревянных рамах без утепления
3-4	Кладка в полкирпича, остекление в одну нитку

Давайте еще раз выполним расчет тепловых нагрузок на отопление для нашего дома в Тынде, уточнив, что он утеплен пенопластовой шубой толщиной 150 мм и защищен от непогоды окнами с тройными стеклопакетами.

Собственно, иначе современные дома в условиях Крайнего Севера не строятся.

Жители северных регионов страны вынуждены очень серьезно относиться к утеплению дома.

1. Температуру внутри дома примем равной +20 С.
2. Средний минимум января услужливо подскажет общеизвестная интернет-энциклопедия. Он равен -33С.
3. Таким образом, Dt=53 градуса.
4. Коэффициент утепления возьмем равным 0,7: описанное нами утепление близко к верхней границе эффективности.

Q=320*53*0,7/860=13,8 КВт. Именно на это значение и стоит ориентироваться при выборе котла.

Кому необходимо пересмотр (расчет или перерасчет) тепловой нагрузки и потребления тепловой энергии:

– организациям, получившим уведомление о необходимости уточнения (расчета или перерасчета) тепловых нагрузок нежилых помещений здания от ОАО «МОЭК», в виде предписаний, актов готовности к ОЗП (организаций, отключенных от сетей теплоснабжения жилого многоквартирного дома);

– организациям, оплачивающим услуги расчетным методом (не имеющим возможности установить прибор учета), в том числе при необоснованном увеличении величин потребления со стороны энергоснабжающей/управляющей компании;

– организациям, установившим дополнительное тепло потребляющее оборудование (калорифер системы приточной вентиляции, тепловую завесу и т.д.) для доказательства соответствие новой тепловой нагрузки и нового потребления тепловой энергии расчетному (лимиту) установленному Энергоснабжающей организацией.

Что такое нагрузка на вентиляцию?

В небольших помещениях — квартирах или офисах — тепловая нагрузка практически отсутствует. Условия вентиляции таких помещений не нуждаются в принудительной подаче приточного потока, поэтому подготовка свежего потока отсутствует. Однако, в зданиях с крупными залами и большим количеством людей, возникает необходимость в нагреве приточного воздуха.

Для увеличения температуры используются калориферы электрического или (чаще всего) водяного (парового) типа. Процесс нагрева представляет собой обычный проход потока воздуха сквозь рамку, заполненную ребристыми горячими трубками. Они отдают тепловую энергию потоку воздуха, а циркулирующий теплоноситель не дает им остывать. Такие конструкции являются самыми экономичными, хотя и требуют довольно трудоемкого монтажа обвязки и подачи теплоносителя.

При необходимости величину тепловой нагрузки можно изменить. Например, это делается при смене сезонов, когда нагрев приточного воздуха становится не нужен. Кроме того, режим нагрева потока приходится менять при реконструкции вентиляционной системы, присоединении дополнительных линий.

Как рассчитать нагрузку?

Показатель тепловой нагрузки определяется несколькими наиболее важными факторами, поэтому при выполнении расчётных мероприятий в обязательном порядке требуется учитывать:

• общую площадь остекления и количество дверей;
• разницу температурных режимов за пределами и внутри строения;
• уровень производительности, режим эксплуатации системы вентиляции;
• толщину конструкций и материалы, задействованные в возведении строения;
• свойства кровельного материала и основные конструктивные особенности крыши;
• величину инсоляции и степень поглощения солнечного тепла внешними поверхностями.

Практикуется применение нескольких способов вычисления тепловой нагрузки, которые заметно различаются не только степенью сложности, но и точностью полученных расчётных результатов

Важно предварительно собрать необходимые для проектирования и расчётных мероприятий сведения, касающиеся схемы установки радиаторов и места вывода ГВС, а также поэтажный план и экспликацию сооружения

Расчет тепловой нагрузки на горячее водоснабжение

P = (qh_hr,u x U) / (qh x N x 3600) = (1,7 x 4) / (0,2 х 2 х 3600) = 0,00472,

где:qh_hr,u = 1,7 л;

U = 4 человека — количество персонала;

qh = 0,2 л/с;

N = 2 — число санитарно-технических приборов с горячей водой.

P_hr = (3600 х P х qh) / qh_0,hr  = (3600 х 0,00472x 0,2) / 200 = 0,016992,

где:qh_0,hr  = 200;

 а_hr = 0,207

q_t = qh_u x U/ 1000 x T = 10,2 x 4/ 1000 x 24 = 0,0017 м3/час

где: qh_u = 10,2 л/час

q_hr = 0,005 х qh_0,hr  х  а_hr = 0,005 х 200 х 0,207 = 0,207 м3/час

а) в течении среднего часа

Qh_T = 1,16 х qh_T х (65 – tc) + Qht = 1,16 х 0,0017 х (65 – 5) + 0,017748= 0,136068 кВт x 859,8 = 116,9913 ккал /ч (0,0001169913 Гкал/ч)

б) в течении часа максимального потребления

Qh_hr = 1,16 х qh_hr х (65 – tc) + Qht = 1,16 х 0,207 х (65 – 5) + 2,16108= 16,56828 кВт x 859,8 =  14245,407 ккал /ч (0,014245407 Гкал/ч)

Q_hгод = g_umh ´  m ´ с ´ r ´ [(65 – t_сз)´ Z_з]´ (1+ K_т.п) ´ 10-6  =  10,2 ´ 4 ´ 1 ´ 1 ´ ´ (1+ 0,3) ´ 10-6 = 1,16158 Гкал/год

где: g_umh = 10,2 л/сутки

Посмотреть на примеры экономии воды

Расширительный бак

Один из параметров, нуждающихся в расчете для автономной системы – количество расширительного бачка.

Точный расчет основывается на достаточно долгом последовательности параметров:

• типе и Температуре теплоносителя. Коэффициент расширения зависит не только от степени нагрева батарей, но и от того, чем они заполнены: водно-гликолевые смеси увеличиваются посильнее.
• Максимально рабочем давлении в системе.
• Давлении зарядки бачка, зависящем, со своей стороны, от гидростатического давления контура (высоты верхней точки контура над расширительным баком).

Имеется, но, один нюанс, разрешающий очень сильно упростить расчет. В случае если занижение объема бачка приведет в лучшем случае к постоянному срабатыванию предохранительного клапана, а в нехорошем – к разрушению контура, то его избыточный количество ничем не повредит.

Как раз исходя из этого в большинстве случаев берется бак с литражом, равным 1/10 суммарного количества теплоносителя в системе.

Расчет нагрузки на вентиляцию

Величина тепловой нагрузки подлежит тщательному расчету. Она относится к расходной части, поэтому требует максимальной эффективности при минимальных расходах. Процесс расчета — сложная задача, доступная только опытным специалистам

Проблема не в математике, а в множестве мелких деталей, которые необходимо учитывать и принимать во внимание. Если их игнорировать, в результате можно получить слишком малый нагрев потока или чрезмерные затраты на избыточную нагрузку

  Воздушное отопление нежилых зданий и сооружений

Расчет производится отдельно на приточную вентиляцию, хотя нагрузка на нее является составной частью общих расходов тепловой энергии на отопление здания. При создании проекта сумма вычисляется общий тепловой контур путем сложения всех расходов на отопление, нагрев воздуха, питание теплого пола и ГВС. Все эти компоненты вносят свой вклад в обогрев помещений и могут создать избыточное количество тепла, что означает лишние затраты.

Расчет нагрузки на практике представляет собой определение мощности и параметров калорифера. Основная формула выглядит следующим образом:

Q_т=L∙ρ_возд∙C_возд∙(t_вн– t_нар)

где:

Q_{т — мощность калорифера в ваттах}</li>L — расход воздуха (параметры вентилятора или отдельной линии)</li>ρ_{возд — плотность воздуха. Обычно принимается равной 1,22 кг/м}3</li>C_{возд — удельная теплоемкость воздуха, 0,24 ккал/(Кг·°С)}</li>t_вн– t_{нар — разница температур внутри и снаружи помещения}

Мощность калорифера — это одна из технических характеристик, указываемых в паспорте устройства. Расчетное значение обычно увеличивают на 10-15 %, чтобы иметь некоторый запас на случай снижения производительности системы. Она вызывается уменьшением сечения трубок из-за накопления известковых отложений, понижением температуры теплоносителя и прочими причинами. При необходимости можно сразу рассчитать количество теплоносителя в определенных условиях.

Для этого используется следующая формула:

G= (3,6∙Q_т)/(с_в∙(t_пр-t_обр ) )

где:

</li>G — количество теплоносителя</li>Q_т — мощность калорифера</li>с_{в — удельная теплоемкость воды (4,187 Дж/кГ·К или 1 ккал/(Кг·°С)}</li>t_пр-t_{обр — разница температур прямой} и обратной линий теплового контура

Все расчеты представляют определенную сложность и нередко пугают неопытных пользователей. Однако, можно получить вполне точные результаты, если воспользоваться онлайн-калькулятором. Их много в сети, надо только выполнить расчет в нескольких ресурсах. Чтобы можно было сравнить и исправить результаты.
