Теория
Математический расчет

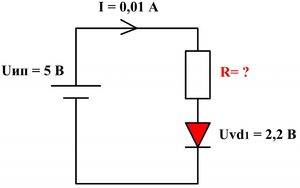

Ниже представлена принципиальная электрическая схема в самом простом варианте. В ней светодиод и резистор образуют последовательный контур, по которому протекает одинаковый ток (I). Питается схема от источника ЭДС напряжением (U). В рабочем режиме на элементах цепи происходит падение напряжения: на резисторе (UR) и на светодиоде (ULED). Используя второе правило Кирхгофа, получается следующее равенство:
или его интерпретация
U= I*R+I*R LED .
В приведенных формулах R – это сопротивление рассчитываемого резистора (Ом), R LED – дифференциальное сопротивление светодиода (Ом), U – напряжения (В).
Значение R LED меняется при изменении условий работы полупроводникового прибора. В данном случае переменными величинами являются ток и напряжение, от соотношения которых зависит величина сопротивления. Наглядным объяснением сказанного служит ВАХ светодиода. На начальном участке характеристики (примерно до 2 вольт) происходит плавное нарастание тока, в результате чего R LED имеет большое значение. Затем p-n-переход открывается, что сопровождается резким увеличением тока при незначительном росте прикладываемого напряжения.
Путём несложного преобразования первых двух формул можно определить сопротивление токоограничивающего резистора: R=(U-U LED)/I, Ом
U LED является паспортной величиной для каждого отдельного типа светодиодов.
Графический расчет
Имея на руках ВАХ исследуемого светодиода, можно рассчитать резистор графическим способом. Конечно, такой способ не имеет широкого практического применения. Ведь зная ток нагрузки, из графика можно легко вычислить величину прямого напряжения. Для этого достаточно с оси ординат (I) провести прямую линию до пересечения с кривой, а затем опустить линию на ось абсцисс (U LED). В итоге все данные для расчета сопротивления получены.
Тем не менее, вариант с использованием графика уникален и заслуживает определенного внимания (рис.3).
Рассчитаем резистор для светодиода АЛ307 с номинальным током 20 мА, который необходимо подключить к источнику питания 5В. Для этого из точки 20 мА проводим прямую линию до пересечения с кривой LED. Далее через точку 5В и точку на графике проводим линию до пересечения с осью ординат и получаем максимальное значение тока (Imax), примерно равное 50 мА. Используя закон Ома, рассчитываем сопротивление:
R=U/I max =5В/0,05А=100 Ом
Чтобы схема была безопасной и надёжной нужно исключить перегрев резистора. Для этого следует найти его мощность рассеивания по формуле:
P=I 2 *R=(U R)2/R
Параллельное соединение
Параллельное соединение светодиодов
В любой точке последовательной цепи сила тока одинаковая. Это упрощает расчет, предотвращает аварийные ситуации. При выходе одного элемента из строя отключаются все светодиоды. Поэтому исключено повреждение повышением напряжения. Отмеченные причины объясняют популярность применения данного способа при создании ленточных светильников, иных конструкций.
Определенные преимущества предоставляет применение параллельного соединения. В этом варианте изделие сохраняет частичную работоспособность при повреждении одной цепи. Такое решение обеспечивает одинаковое напряжение в местах подсоединения к источнику питания каждой ветки.
Использовать один резистор для нескольких параллельных диодов нельзя. Тщательный выбор сопротивления объясняется необходимостью точной регулировки тока. В некоторых ситуациях ошибки на 0,1-0,5 А становятся причиной поломок, радикального сокращения ресурса.
Реальные технические характеристики светодиодов значительно отличаются даже в одной товарной партии. По этой причине каждую цепь защищают отдельным резистором.
Расчет резистора для светодиода
Надежная работа светодиода зависит от тока, протекающего через него. При заниженных значениях, он просто не будет светить, а при превышении значения тока – характеристики элемента ухудшатся, вплоть до его разрушения. При этом говорят – светодиод сгорел. Для того чтобы исключить возможность выхода из строя этого полупроводника необходимо подобрать в цепь с включенным в нее, резистором. Он будет ограничивать ток в цепи на оптимальных значениях.
Вычисление номинала сопротивления
Для работы радиоэлемента на него нужно подать питание. По закону Ома, чем больше сопротивление отрезка цепи, тем меньший ток по нему протекает. Опасная ситуация возникает, если в схеме течет больший ток, чем положено, так как каждый элемент не выдерживает большей токовой нагрузки.
Сопротивление светодиода является нелинейным. Это значит, что при изменении напряжения, подаваемого на этот элемент, ток, протекающий через него, будет меняться нелинейно. Убедиться в этом можно, если найти вольт — амперную характеристику любого диода, в том числе и светоизлучающего. При подаче питания ниже напряжения открытия p – n перехода, ток через светодиод низкий, и элемент не работает. Как только этот порог превышен, ток через элемент стремительно возрастает, и он начинает светиться.
Если источник питания соединять непосредственно со светодиодом, диод выйдет из строя, так как не рассчитан на такую нагрузку
Чтобы этого не произошло – нужно ограничить ток, протекающий через светодиод балластным сопротивлением, или произвести понижение напряжения на важном для нас полупроводнике
Рассмотрим простейшую схему подключения (рисунок 1). Источник питания постоянного тока подключается последовательно через резистор к нужному светодиоду, характеристики которого нужно обязательно узнать. Сделать это можно в интернете, скачав описание (информационный лист) на конкретную модель, или найдя нужную модель в справочниках. Если найти описание не представляется возможным, можно приблизительно определить падение напряжения на светодиоде по его цвету:
- Инфракрасный — до 1.9 В.
- Красный – от 1.6 до 2.03 В.
- Оранжевый – от 2.03 до 2.1 В.
- Желтый – от 2.1 до 2.2 В.
- Зеленый – от 2.2 до 3.5 В.
- Синий – от 2.5 до 3.7 В.
- Фиолетовый – 2.8 до 4 В.
- Ультрафиолетовый – от 3.1 до 4.4 В.
- Белый – от 3 до 3.7 В.
Рисунок 1 – схема подключения светодиода
Ток в схеме можно сравнить с движением жидкости по трубе. Если есть только один путь протекания, то сила тока (скорость течения) во всей цепи будет одинакова. Именно так происходит в схеме на рисунке 1. Согласно закону Кирхгоффа, сумма падений напряжения на всех элементах, включенных в цепь протекания одного тока, равно ЭДС этой цепи (на рисунке 1 обозначено буквой Е). Отсюда можно сделать вывод, что напряжение, падающее на токоограничивающем резисторе должно быть равным разности напряжения питания и падения его на светодиоде.
Так как ток в цепи должен быть одинаковым, то и через резистор, и через светодиод ток получается одним и тем же. Для стабильной работы полупроводникового элемента, увеличения его показателей надежности и долговечности, ток через него должен быть определенных значений, указанных в его описании. Если описание найти невозможно, можно принять приблизительное значение тока в цепи 10 миллиампер. После определения этих данных уже можно вычислить номинал сопротивления резистора для светодиода. Он определяется по закону Ома. Сопротивление резистора равно отношению падения напряжения на нем к току в цепи. Или в символьной форме:
R = U (R)/ I,
где, U (R) — падение напряжения на резисторе
I – ток в цепи
Расчет U (R) на резисторе:
U (R) = E – U (Led )
где, U (Led) — падение напряжения на светодиодном элементе.
С помощью этих формул получится точное значение сопротивления резистора. Однако, промышленностью выпускаются только стандартные значения сопротивлений так называемые ряды номиналов. Поэтому после расчета придется сделать подбор существующего номинала сопротивления. Подобрать нужно чуть больший резистор, чем получилось в расчете, таким образом, получится защита от случайного превышения напряжения в сети. Если подобрать близкий по значению элемент сложно, можно попробовать соединить два резистора последовательно, или параллельно.
Подбор мощности резистора
Если подобрать сопротивление меньшей мощности, чем нужно в схеме, оно просто выйдет из строя. Расчет мощности резистора довольно прост, нужно падение напряжения на нём умножить на ток, протекающий в этой цепи. После чего нужно выбрать сопротивление с мощностью, не меньшей рассчитанной.
Как правильно найти и посчитать формулой сопротивление цепи
Сперва следует разобрать понятия и формулы. Индуктивный тип считается так: XL= ωL, где L – индуктивность цепи, а ω – круговая частота переменного тока, равная 2πf (f – частота переменного тока). Чем больше частота сети, тем большим R для нее становится какая-либо катушка индуктивности.
Вам это будет интересно Особенности поперечного сечения
Емкостный тип можно рассчитать по формуле: Xc = 1/ ωC, где С – емкость радиоэлемента. Здесь все наоборот. Если происходит увеличение частоты, то сопротивляемость конденсатора напряжению уменьшается. Из этого исходит то, что для сети постоянного тока конденсатор – бесконечно большое R.
Высчитать характеристику можно и с помощи других величин
Но не только вид сопротивления и радиоэлементы, обеспечивающие его, влияют на общее значение цепи. Особую роль играет также и способ соединения элементов в электроцепь. Существует два варианта:
- Последовательный;
- Параллельный.
В последовательном подключении
Это самый простой тип для практического и теоретического рассмотрения. В нем элементы резисторного типа соединяются, очевидно, последовательно, образуя подобие «змейки» после чего электрическая цепь замыкается. Посчитать общее значение в таком случае довольно просто: требуется последовательно сложить все значения, выдаваемые каждым из резисторов. Например, если подключено 5 резисторов по 5 Ом каждый, то общий параметр будет равен 5 на 5 – 25 Ом.
Формула последовательной сети
В параллельном подключении
Немного сложнее все устроено в параллельных сетях. Если при последовательном способе току нужно пройти все резисторы, то тут он вправе выбрать любой. На самом деле он просто будет разделен между ними. Суть в том, что есть характеристика, схожая для всех радиоэлементов, например, величина в 5 Ом означает, что для нахождения общего R необходимо разделить его на количество всех подключенных резисторов: 5/5 = 1 Ом.
Важно! Из-за того, что напряжение на параллельных участках одинаково, а токи складываются, то есть сумма токов в участках равна неразветвленному току, то Rобщ будет высчитываться формуле: 1/R = 1/R1 + 1/R2 + … + 1/Rn. Формула параллельной сети
Формула параллельной сети
Расчет резистора светодиода (по формулам)
При расчете вычисляют две величины:
- Сопротивление (номинал) резистора;
- рассеиваемую им мощность P.
Источники напряжения, питающие LED, имеют разное выходное напряжение. Для того чтобы выполнить подбор резистора для светодиода нужно знать напряжение источника (Uист), рабочее падение напряжения на диоде и его номинальный ток. Формула для расчета выглядит следующим образом:
R = (Uист — Uн) / Iн
При вычитании из напряжения источника номинальное падение напряжения на светодиоде – мы получаем падение напряжения на резисторе. Разделив получившееся значение на ток мы, по закону Ома, получаем номинал токоограничивающего резистора. Подставляем напряжение, выраженное в вольтах, ток – в амперах и получаем номинал, выраженный в омах.
Электрическую мощность, рассеиваемую на гасящем сопротивлении, вычисляют по следующей формуле:
P = (Iн)2 ⋅ R
Исходя из полученного значения, выбирается мощность балластного резистора. Для надежной работы устройства она должна быть выше расчетного значения. Разберем пример расчета.
Пример расчета резистора для светодиода 12 В
Рассчитаем сопротивление для LED, питающегося от источника постоянного напряжения 12В.
Допустим в нашем распоряжении имеется популярный сверхяркий SMD 2835 (2.8мм x 3.5мм) с рабочим током 150мА и падением напряжения 3,2В. SMD 2835 имеет электрическую мощность 0,5 ватта. Подставим исходные значения в формулу.
R = (12 — 3,2) / 0,15 ≈ 60
Получаем, что подойдет гасящий резистор сопротивлением 60 Ом. Ближайшее значение из стандартного ряда Е24 – 62 ома. Таким образом, для выбранного нами светодиода можно применить балласт сопротивлением 62Ом.
Теперь вычислим рассеиваемую мощность на сопротивлении.
P = (0,15)2 ⋅ 62 ≈ 1,4
На выбранном нами сопротивлении будет рассеиваться почти полтора ватта электрической мощности. Значит, для наших целей можно применить резистор с максимально допустимой рассеиваемой мощностью 2Вт.
Осталось купить резистор с подходящим номиналом. Если же у вас есть старые платы, с которх можно выпаять детали, то по цветовой маркировке можно выполнить подбор резистора. Воспользуйтесь формой ниже.
На заметку! В приведенном выше примере на токоограничительном сопротивлении рассеивается почти в три раза больше энергии, чем на светодиоде. Это означает, что с учетом световой отдачи LED, КПД нашей конструкции меньше 25%.
Чтобы снизить потери энергии лучше применить источник с более низким напряжением. Например, для питания можно применить преобразователь постоянного напряжения AC/AC 12/5 вольт. Даже с учетом КПД преобразователя потери будут значительно меньше.
Расчет гасящего резистора для светодиода
Первым делом разберемся как выполнить расчет сопротивления гасящего резистора, от чего оно зависит и какой мощности должен быть резистор для питания светодиода от источника питания. Ток (I) через резистор и светодиод протекает один и от же. Напряжение на резисторе равно разнице напряжений питания и напряжения на светодиоде (VS-VL). Здесь нам нужно рассчитать сопротивление резистора (R), при котором через цепь будет протекать напряжение I, а на светодиоде будет напряжение VL.
Допустим что мы будем питать светодиод от батареи напряжением 5В, как правило такое питающее напряжение используется при питании микроконтроллерных схем и другой цифровой техники. Вычислим значение напряжения на гасящем резисторе, для этого нам нужно знать падение напряжения на светодиоде, это можно выяснить по справочнику для конкретного светодиода.
Примерные значения падения напряжения для светодиодов (АЛ307 и другие маломощные в подобном корпусе):
- красный – 1,8…2В;
- зеленый и желтый – 2…2,4В;
- белые и синие – 3…3,5В.
Допустим что мы будем использовать синий светодиод, падение напряжения на нем – 3В. Производим расчет напряжения на гасящем резисторе – Uгрез = Uпит – Uсвет = 5В – 3В = 2В. Для расчета сопротивления гасящего резистора нам нужно знать ток через светодиод. Номинальный ток конкретного типа светодиода можно узнать по справочнику. У большинства маломощных светодиодов (наподобии АЛ307) номинальный ток находится в пределах 10-25мА.
Допустим что для нашего светодиода номинальный ток для его достаточно яркого свечения составляет 20мА (0,02А). Получается что на резисторе будет гаситься напряжение 2В и проходить ток 20мА. Выполним расчет по формуле закона Ома:
R = U / I = 2В / 0,02А = 100 Ом.
P = U * I = 2В * 0,02А = 0,04 Вт.
Таким образом, 0,04 Вт явно меньше номинальной мощности даже для самого маломощного резистора МЛТ-0,125 (0,125 Вт). Произведем расчет для красного светодиода (напряжение 2В, ток 15мА).
- Uгрез = Uпит – Uсвет = 5В – 2В = 3В.
- R = U / I = 3В / 0,015А = 200 Ом.
- P = U * I = 3В * 0,015А = 0,045 Вт.
При подключении светодиодов не нужно забывать что они имеют полярность. Для определения полярности светодиода можно использовать мультиметр в режиме прозвонки или же омметр. Использование гасящих резисторов оправдано для питания маломощных светодиодов, при питании мощных светодиодов нужно использовать специальные LED-драйверы и стабилизаторы.
Технические характеристики светодиодной ленты
При выборе потребитель учитывает размеры ленточного изделия, мощность, вольтаж, вид светодиодов, их количество на метре, цвет, возможности резки.
Рабочее
напряжение
Первые светодиодные ленты производились с драйверами на 12 В. После появление мощных чипов стали выпускать полосы на 24 и 36 В, чтобы избежать перегрева печатной платы и перегорания токопроводящих нитей за счет снижения тока на каждом чипе. Потом появились разновидности, которые работают от электросети через выпрямитель, диодный мост и коннектор.
Вид диодов и число светодиодов на 1 метр
Зависимость мощности от видов светодиодов и количества на метре
| Вид светодиода | Размер (мм) | Количество диодов в метре (шт.) | Мощность светодиода (Вт) | Мощность 1 м (Вт) |
| SMD 3528 | 3,5 х 2,8 | 30 | 0,08 | 2,4 |
| 60 | 4,8 | |||
| 120 | 9,6 | |||
| SMD 5050 | 5 х 5 | 30 | 0,24 | 7,2 |
| 60 | 14,4 | |||
| 120 | 28,8 | |||
| SMD 3014 | 3х1,4 | 60 | 0,1 | 6 |
| 120 | 12 | |||
| 240 | 24 |
Цвет
свечения
Полотно RGB+White двухрядное, температура свечения белого ряда может достигать 6000 кельвинов. Белый цвет дает возможность разбавлять интенсивность свечения RGB-диодов, чтобы получить мягкие пастельные оттенки. Такой светильник можно использовать как источник основного освещения, если отключить ряд с RGB.
Полотно White-MIX идеально для подсветки
предметов интерьера. Чипы с различной температурой света дают возможность
делать переходы от холодного до теплого свечения. Лента White-D-MIX
производится из SMD 3528, в одном чипе 2 вида люминофора, тона смешиваются
равномерно. Полотна White-TRIX отличаются белой платой, каналы с холодным,
дневным и теплым светом управляются отдельно.
Ленты SPI (динамичные) в быту
используются редко. Для них выпускаются контроллеры «Бегущий огонь»,
позволяющие создавать различные динамические эффекты цвета. Подобные изделия
выбирают для ресторанов и баров. RGB-ленты Pixel Light подключаются через
контроллеры, способные контролировать каждый чип. Из этих изделий создаются 2D
экраны для показа видеоэффектов.
Ленты DIP-LED используются вне помещений для подсветки фасадов, вывесок, транспортных средств. По принципу работы на нее похожи полотна из SMD 335 с боковым излучением. У обеих изделий луч распространяется параллельно плате, что удобно для подсветки отдельных предметов.
Цвет
основы
Основание любой светодиодной полосы покрыто клеем
Если при установке не используется декоративный профиль, важно выбрать светодиодную ленту с цветом основы, соответствующим расцветке интерьера
Существует несколько видов основы:
- прозрачная;
- белая;
- серая;
- коричневая;
- черная.
Класс
защищенности
Ленточные светодиодные изделия с классом защиты IP20 пригодны для использования в отапливаемых помещениях без пыли с нормальным уровнем влажности.
IP54 и IP65 боится минусовых температур, для улицы нужно выбрать изделие с маркировкой IP67. Для обозначения максимальной защиты используется значение IP68. Изделия с такой маркировкой подходят для ванных и фонтанов, их можно поместить даже в аквариуме.
Параметры
резки
Линии разреза (значки ножниц) указаны на
всей полосе. На полотне из SMD 3528
расстояние между ними 5 см, из SMD 5050 – 10 см.
На лентах с питанием от 220 В последовательно соединяются 60 чипов. Разрезать такую полосу можно на куски длиной 50 см (если плотность 120 шт. на 1 м) или 1 м (если плотность 60 шт. на 1 м).
С этим читают
Другие виды LED

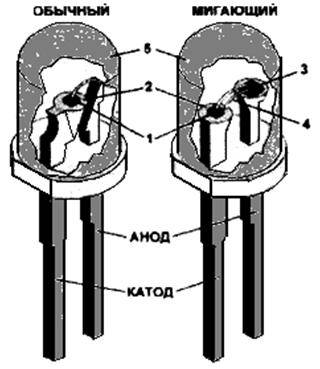

Мигающий
Особенность конструкции мигающего светодиода – каждый контакт является одновременно катодом и анодом. Внутри него находятся два светоизлучающих кристалла с разной полярностью. Если такой источник света подключить через понижающий трансформатор к сети переменного тока он будет мигать с частотой 25 раз в секунду.
Для другой частоты мигания используются специальные драйверы. Сейчас такие диоды уже не применяются.
Разноцветный
Разноцветный светодиод – два или больше диода, объединенных в один корпус. У таких моделей один общий анод и несколько катодов.
Изменяя через специальный драйвер питания яркость каждой матрицы можно добиться любого света свечения.
При использовании таких элементов в самодельных схемах не стоит забывать, что у разноцветных кристаллов разное напряжение питания. Этот момент необходимо учитывать и при соединении большого количества разноцветных LED источников.
Другой вариант – диод со встроенным драйвером. Такие модели могут быль двухцветные с поочерёдным включением каждого цвета. Частота мигания задаётся встроенным драйвером.
Более продвинутый вариант – RGB диод, изменяющий цвет по заранее заложенной в чип программе. Тут варианты свечения ограниченны лишь фантазией производителя.
Как сделать правильный расчет сопротивления для светодиода?
Можно выделить три основные методики: при помощи онлайн калькулятора, расчет при помощи программы, установленной на компьютер и вычисление сопротивления резистора самостоятельно при помощи формул.
Расчет онлайн
Использовать калькулятор, который можно найти в интернете на многих сайтах применяемого при расчете необходимого параметра сопротивления. В этом случае вводятся паспортные данные светодиода, количество последовательно соединенных приборов и напряжение источника питания.
По справочнику узнать следующие параметры:
- номинальное напряжение полупроводника;
- рабочий ток светодиода.
Ввести все необходимые данные в готовую форму.
Получить готовый номинал ограничительного сопротивления и его мощность.
Расчет с помощью калькулятора
Есть программы вычисления данных сопротивления для ограничения прямого тока светодиода, которые можно приобрести в электронных магазинах, на оптических дисках или скачать с бесплатных сайтов. Установить калькулятор на компьютер. Определить напряжение питания цепи и количество последовательно соединенных светодиодов.
- Запустить программу.
- Ввести исходные данные.
- Получить сопротивление для резистора и его мощность рассеивания.
Расчет вручную
Для расчета вручную нужно вспомнить закон Ома: I = U / R . Узнать исходные данные:
- напряжение источника питания;
- его прямой ток;
- прямое напряжение прибора;
- определиться с количеством элементов в цепи и со схемой их включения.
Наиболее распространены две схемы питания светодиодов:
Расчета схемы последовательного соединения светодиода и резистора.
Сумма напряжений на светоизлучающем приборе VD 1 и на сопротивлении R 1 должно равняться напряжению источника питания — U пр. Ток, проходящий через светодиод и через резистор – равны между собой — I пр.
Исходные данные: U пр=3В, I пр=20мА, U ип-12В.
Рассчитать напряжение на R 1: U R 1 = U ип- U пр. U R 1 =12-3=9В.
Имея эти данные можно высчитать сопротивление ограничительного сопротивления в цепи: R 1= U R 1/ I пр. R 1=9/0,02=450Ом.
Сопротивление в цепи ставят для ограничения проходящего тока, при этом выделяется тепло
Важной характеристикой резистора является параметр «рассеиваемая мощность». Если ее недостаточно, то происходит перегрев элемента, подгорание и изменение параметров вплоть до разрушения, что приведет к неисправности цепи. Поэтому необходимо рассчитать и мощность рассеивания: P = I * U
P R 1 =0,02*9=0,18Вт
Поэтому необходимо рассчитать и мощность рассеивания: P = I * U . P R 1 =0,02*9=0,18Вт.
В результате расчетов получится, что для устойчивой работы прибора с параметрами U пр=3 В, I пр=20 мА в цепи с источником постоянного тока напряжением 12 вольт необходим резистор сопротивлением 450 Ом мощностью 0,18Вт.
Расчета для схемы последовательного соединения резистора и трех светодиодов.
Подобный расчет можно провести и для цепи с последовательно соединенными одним сопротивлением и тремя светоизлучающими элементами. Их количество может быть произвольным, но при условии, что сумма напряжений на них не менее напряжения источника питания.
Все приведенные выше расчеты справедливы и для этой схемы. Разница лишь в том, что для питания трех последовательно соединенных элементов будет необходимо не 3 вольта, а в три раза больше. Для питания трех светодиодов требуется 9 вольт, а на резисторе будет падение напряжения: U R 1= U ип — ( U VD 1+ U VD 2+ U VD 3 ). Получается 3 вольта. Ток в цепи не изменится, потому, что через три последовательно соединенных светодиода будет проходить тот же ток — I пр=20мА.
Изменятся соответственно и параметры резистора. R 1= U R 1/ I пр. R 1=3/0,02=150Ом.
Мощность тоже поменяется: P R 1 =0,02*3=0,06Вт.
Для тех, кто не очень хорошо знаком с резисторами: промышленность выпускает резисторы с определенными номиналами. Если требуется элемент с такими данными – 50Ом, 0,18Вт, а их в наличии нет, тогда можно использовать 51Ом, который есть в линейке номиналов и 0,25Вт, что выше требуемого значения и подойдет не хуже расчетного значения.
Также можно подобрать нужное значение, соединяя элементы последовательно или параллельно. При последовательном соединении значения сопротивления суммируются. При параллельном – рассчитывается по специальной формуле.
Альтернативой пассивным элементам в схеме ограничения тока можно отметить стабилизаторы тока, которые намного сложнее, но работа их более надежна и экономична.
