Расчет промышленной вытяжной вентиляционной системы

Вычисляем диаметры вентканалов

Дальнейшие расчеты несколько сложнее, поэтому каждый этап мы сопроводим примерами вычислений. Результатом станет диаметр и высота вентиляционных шахт нашего одноэтажного здания.

Весь объем вытяжного воздуха мы распределили на 3 канала: 100 м. куб. принудительно удаляет вытяжка на кухне в период включения плиты, оставшийся 271 кубометр уходит по двум одинаковым шахтам естественным образом. Расход через 1 воздуховод получится 271 / 2 = 135.5 м³/ч. Площадь сечения трубы определяется по формуле:

• F – площадь поперечного сечения вентканала, м²;
• L – расход вытяжки через шахту, м³/ч;
• ʋ — скорость движения потока, м/с.

Как рассчитать сечение и диаметр одной трубы в примере:

1. Находим размер поперечника в квадратных метрах F = 135.5 / 3600 х 1 = 0.0378 м².
2. Из школьной формулы площади круга определяем диаметр канала D = 0.22 м. Выбираем ближайший больший воздуховод из стандартного ряда – Ø225 мм.
3. Если речь идет о заложенной внутрь стены кирпичной шахте, то под найденное сечение подойдет размер вентканала 140 х 270 мм (удачное совпадение, F = 0.0378 м. кв.).

Подбор сечения воздуховода

Теперь, когда мы посчитали воздухообмен, можем выбрать схему реализации системы вентиляции и произвести расчет воздуховодов системы вентиляции.

В системах вентиляции используют два типа жестких воздуховодов – круглые и прямоугольные. В прямоугольных воздуховодах, для уменьшения потерь давления и снижению шума, соотношение сторон должно не превышать значение три к одному (3:1). При выборе сечения воздуховодов нужно руководствоваться тем, что скорость в магистральном воздуховоде должна быть до 5 м/с, а в ответвлениях до 3 м/с. Рассчитать размеры сечения воздуховода можно определяются по диаграмме приведенной ниже.

Диаграмма зависимости сечения воздуховодов от скорости и расхода воздуха

На диаграмме горизонтальные линии отображают значение расхода воздуха, а вертикальные линии – скорость. Косые линии соответствуют размерам воздуховодов.

Подбираем сечение ответвлений магистрального воздуховода (которые заходят непосредственно в каждую комнату) и самого магистрального воздуховода для подачи воздуха расходом L=360 м3/час.

Если воздуховод с естественной вытяжкой воздуха, то нормируемая скорость движения воздуха в нем не должна превышать 1м/час. Если же воздуховод с постоянно работающей механической вытяжкой воздуха, то скорость движения воздуха в нем выше и не должна превышать 3 м/с (для ответвлений) и 5 м/с для магистрального воздуховода.

Подбираем сечение воздуховода при постоянно работающей механической вытяжке воздуха.

Слева и справа на диаграмме обозначены расходы, выбираем наш (360 м3/час). Далее, движемся по горизонтали до пересечения с вертикальной линией соответствующей значению 5 м/с (для максимального воздуховода). Теперь, по линии скорости опускаемся вниз до пересечения с ближайшей линией сечения. Получили, что сечение нужного нам магистрального воздуховода 100х200 мм или Ø150 мм. Для подбора сечения ответвления движемся от о расхода 360 м3/час по прямой до пересечения со скоростью 3 м3/час. Получаем сечение ответвления 160х200 мм или Ø 200 мм.

Эти диаметры будут достаточными при установке только одного вытяжного канала, например на кухне. Если же в доме будет установлено 3 вытяжных вентканала, например в кухне, санузле и ванной комнате (помещения с самым загрязненным воздухом), то суммарный расход воздуха, который нужно отвести мы делим на количество вытяжных каналов, т.е. на 3. И уже на эту цифру подбираем сечение воздуховодов.

По данному графику подобрать сечения на такие небольшие расходы довольно сложно. Мы считаем их в специальной программе. Поэтому, если нужно – спрашивайте, посчитаем.

Естественная вытяжка воздуха. Данная диаграмма подходит только для подбора сечений механической вытяжки. Естественная вытяжка подбирается вручную или же с использованием программ подбора сечений. Опять же, спрашивайте, посчитаем.

Примечание: В нашем примере его не было, но особое внимание следует обратить на помещение плавательного бассейна, когда оно есть в доме. Бассейн это помещение с избыточным количеством влаги и при расчете необходимого воздухообмена требуется индивидуальный подход

Из практики могу сказать, что расход получается не менее восьми крат. Это довольно большой расход и если учесть, что температура приточного воздуха должна быть на 1-2°С выше температуры воды в бассейне, то затраты на нагрев воздуха в зимний период очень велики. Поэтому для помещений плавательных бассейнов более логично использовать системы осушения воздуха. Эти системы работают по такой схеме – осушитель забирает влажный воздух из помещения, пропуская через себя, удаляет из него влагу (путем его охлаждения), после подогревает до заданной температуры и подает назад в помещение. Так же, существуют системы осушения воздуха с возможностью подмеса свежего воздуха.

Схема вентиляции сугубо индивидуальна для каждого дома и зависит от архитектурных особенностей дома, от пожеланий заказчика и т.д. Между тем, есть некоторые условия, которые необходимо соблюдать, и они касаются всех схем без исключения.

Вентиляция, созданная искусственно (механическая) на производстве

Данный вид обеспечивает поступление и удаление воздушных потоков с помощью вентиляторов. Организация механической системы требует вложения больших энергоресурсов и экономических затрат. Несмотря на это, имеет ряд преимуществ:

• Позволяет производить забор воздуха из необходимого места
• Есть возможность влиять на физические свойства: охлаждать или подогревать воздушный поток, повышать или понижать уровень влажности
• Можно осуществить подвод воздуха напрямую на рабочее место или отвод с последующей фильтрацией

Очищение загрязненного воздуха из помещений, обязательное условие на производстве. Данный фактор на строгом контроле у природоохранных организаций.

Механическая система в зависимости от конструкции, целей, и задач поставленных перед ней различается:

1. Приточная
2. Вытяжная
3. Приточно-вытяжная

В производственных местах воздушная система подбирается исходя из нужд и специфики места эксплуатации.

Приточная вентиляция на производстве

Предназначается для снабжения производственного помещения чистым воздухом. Устанавливается преимущественно в местах с повышенными рабочими температурами и небольшой концентрацией вредных веществ.

Нечистый воздух удаляется через отводы естественной вентиляции (фрамуги, вентиляционные шахты) подпираемый дополнительно воздушным потоком приточной вентиляции.

По типу устройства различают следующие приточные установки:

• Моноблочная. Данные устройства просты в эксплуатации и обслуживании, однако имеют большую стоимость. При монтаже закрепляют основной блок, к которому подводятся воздуховоды и подключается электрическое питание.
• Наборная. Устройства требуют специальных навыков для установки, относительно недороги в цене.

С помощью приточной вентиляции можно влиять на среду

и подвергнуть необходимой обработке: нагреть, осушить, увлажнить, в зависимости от типа производства.

Вытяжная вентиляция на производстве

Выполняет противоположные приточной вентиляции функции. Вытяжная система вентиляции производственных помещений обеспечивает отвод воздуха.

На производстве самостоятельно применяется для небольших перемещений воздушного потока. В зависимости от распространённости, различают вытяжные вентиляции:

• Общеобменная. Перемещение воздуха охватывает объём всего помещения
• Местная. Предназначена для удаления воздуха из определенного рабочего места

Преимущественно устанавливается на складах, подсобных помещениях, в местах, где нет большой концентрации вредных газов и примесей.

Приток в этом случае поступает методом инфильтрации через каркас здания, окна, фрамуги.

Приточно-вытяжная вентиляция в производственных помещениях

Главная задача приточно- вытяжной системы – обеспечение производственных помещений свежим воздушным потоком

и удаление обработанного, загрязненного воздуха. Данный вид системы является наиболее распространенным на производствах с повышенными требованиями к воздухообмену. Необходимо правильный расчет при установке проточно-вытяжной вентиляции на производствах, чтобы потоки воздуха не попадали, без надобности, в смежные помещения и не удалялись оттуда.

Устройства поступления свежего воздуха размещают со стороны обслуживания оборудования, чтобы вредные вещества или теплые пары не попадали на персонал.

Необходимы точные расчеты для установки данного вида.

Общеобъемная вентиляция

Когда выполнен расчет местной вытяжки, виды и объемы загрязнений, можно делать математический анализ нужного объема воздухообмена. Наиболее простой вариант, когда на площадке нет технологических загрязнений, и в вычисления принимаются только человеческие выделения.

В этом случае задачей является достижение санитарных норм и чистоты производственных процессов. Необходимый объем для сотрудников вычисляется по формуле:L=N*m,
где L – количество воздуха в м3/час, N – число работников, m – объем воздуха на человека в течение часа. Последний параметр нормируется СНиП и составляет 30 м3/час – в проветриваемом цеху, 60 м3/час – в закрытом.

Если вредные источники существуют, то задача вентиляционной системы снизить загрязнения до предельных норм (ПДК). Математический анализ выполняется по формуле:О = Мв \ (Ко — Кп),
где О – расход воздуха, Мв – масса вредных веществ, выделяющихся в воздух за 1 час, Ко – концентрация вредных веществ, Кп – число загрязнений в притоке.

Так же вычисляется и приток загрязнений, для этого использую следующую формулу:L = Мв / (yпом – yп),
где L – объем притока в м3/час, Мв – весовое значение вредных веществ, выделяющихся в цеху в мг/час, yпом – удельная концентрация загрязняющих веществ в м3/час, yп – концентрация загрязнений из приточного воздуха.

Расчет общеобменной вентиляции производственных помещений не зависит от его площади, здесь важны другие факторы. Математический анализ для конкретного объекта — сложен, в нем нужно учитывать множество данных и переменных, следует пользоваться специальной литературой и таблицами.

Естественная вентиляция на производстве

Естественная система функционирует за счет физических свойств колебания давления и температуры воздуха в помещении и за его пределами.

Различается в свою очередь:

• Организованная
• Неорганизованная

Неорганизованной считается, когда воздух попадает в помещение через негерметичные зазоры в конструкции здания,

если нет оборудованных приспособлений для вентилирования.

Организованная система вентиляции промышленных помещений выполняется посредством вытяжных шахт, каналов, форточек и др.,

с помощью которых можно контролировать количество и силу поступаемого воздушного потока. Над шахтами систем вентилирования часто устанавливают зонт или специальное устройство – дефлектор, для увеличения тяги.

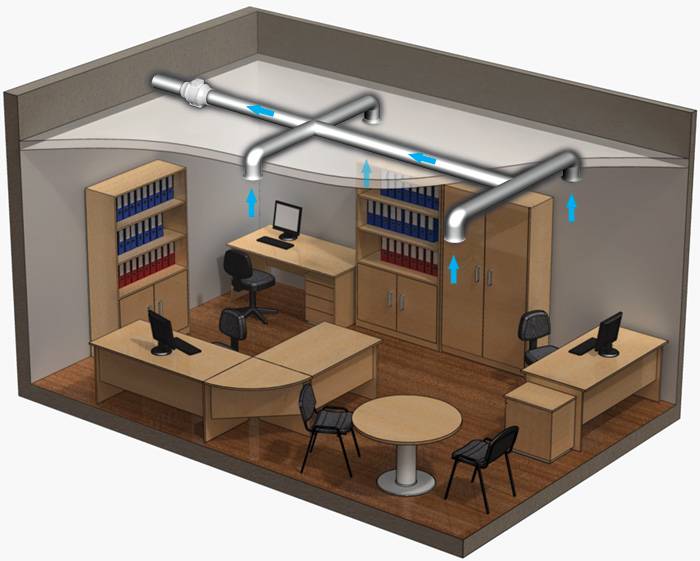

Оборудование для качественной вентиляции офисных помещений.

Естественная вентиляция офисным помещениям мало подходит из-за их герметичности. Пластиковые окна, двери из металлопласта и стекла не пропускают достаточно воздуха в помещения и блокируют его циркуляцию.

Поэтому для качественной вентиляции устанавливается специальное климатическое оборудование, которое подбирается согласно требованиям для каждого пространства отдельно.

1. Вытяжная вентиляционная установка.

Ставится для оттока используемого воздуха из комнаты. Может быть местной и общеобменной. Местная вентиляция удаляет воздух только из одного помещения, в котором установлена, А общеобменная системы способна удалить загрязнённый воздух из всех помещений здания. При этом обе установки обеспечивают достаточный приток свежего воздуха взамен удалённого;

2. Оборудование приточного вентилирования.

Создаёт нагнетание свежего воздуха внутрь помещения, за счёт большого его количества происходит выталкивание переработанного воздуха через вентиляционное отверстие.

Плюсы установки оборудования для приточного вентилирования в офис:

• хороший воздухооборот;
• постоянная подача свежего воздуха по всем офисным помещениям;
• мощная очистительная система внешнего воздуха;
• система нагрева уличного воздуха для комфортной температуры;

3. Приточно-вытяжная вентиляция.

Обеспечивает одновременно отвод отработанного воздуха и приток свежего.

Плюсы приточно-вытяжной вентиляции:

• непрерывный отвод загрязненного воздуха и насыщение помещений чистым;
• очистительная система уличного воздуха;
• система подогрева уличного воздуха до комфортной температуры;
• увлажнение уличного воздуха;
• экономное электропотребление.

Но у этого оборудования есть и минусы:

• шум. Лопасти вентилятора работают далеко не бесшумно;
• накапливание конденсата, который нужно переодически сливать;
• в зимнее время, холодный воздух нагревается, а вот летом — не охлаждается, что вынуждает устанавливать дополнительное охлаждающее оборудование;

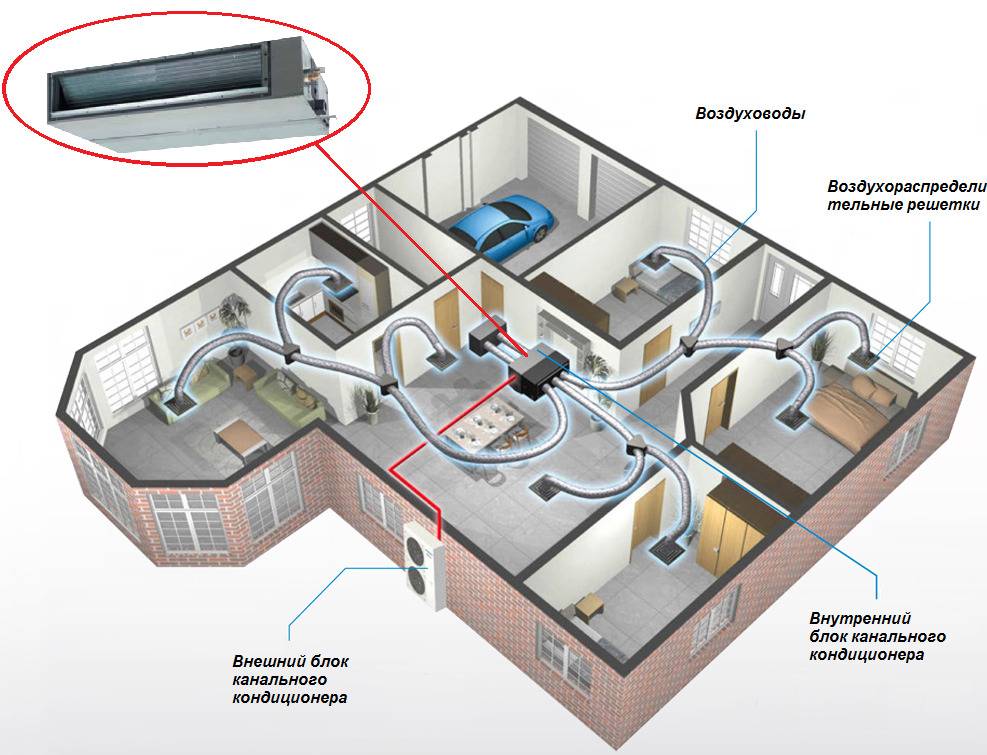

4. Устройство канального кондиционирования;

Канальные кондиционеры фильтруют воздух и передают его по всем кабинетам здания с помощью системы воздушных шахт.

Плюсы такого оборудования для кондиционирования:

• высокая производительность;
• несколько испарительных блоков;
• надёжность;
• поддержка комфортного температурного режима в нескольких комнатах здания.

Но есть и минусы:

• высокая цена оборудования;
• большие требования к проектированию и установке;
• сложный монтаж;
• высокий уровень шума при неправильной установке;

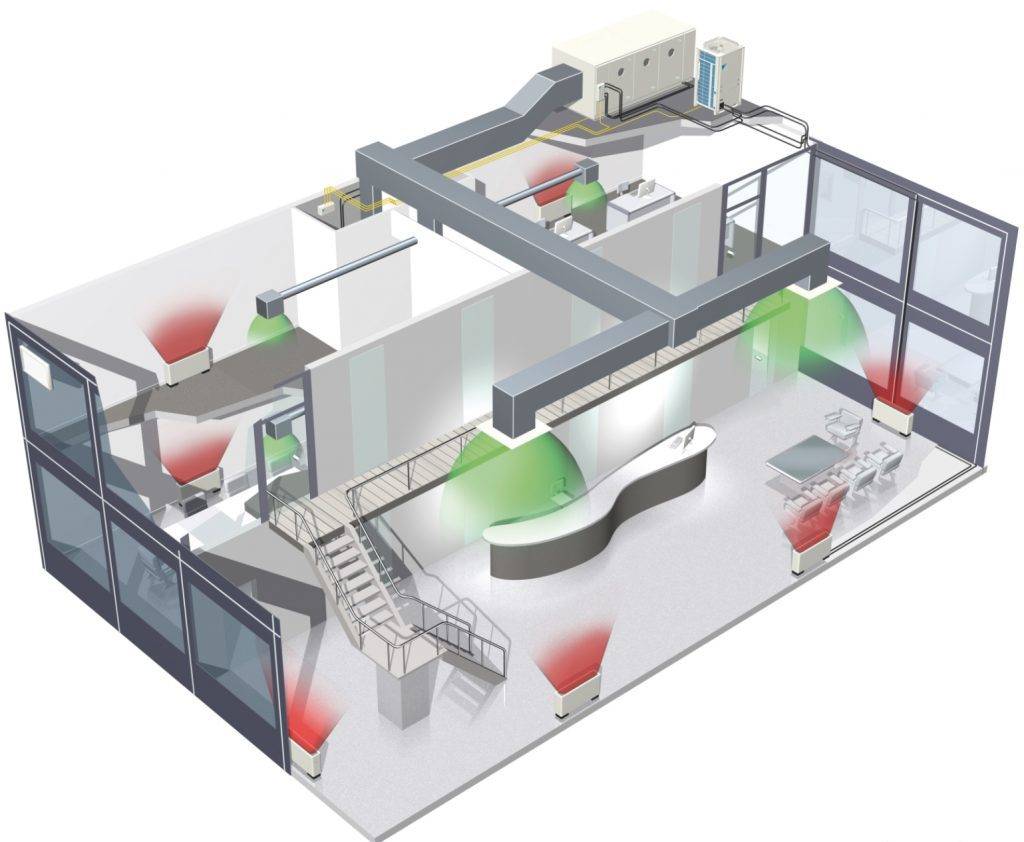

5. Центральные кондиционеры.

Одна из самых эффективных систем кондиционирования. Способна обеспечить комфортный микроклимат в большом помещении с множеством отдельный комнат и кабинетов.

Подогревает или охлаждает уличный воздух, увлажняет и очищает его. Кроме того, такое оборудование надёжно и долговечно.

Как и большинство техники, центральные кондиционеры имеют свои недостатки:

• высокая стоимость;
• сложность монтажа;
• периодическое обслуживание

Подбор оборудования

Движение воздуха внутри вентиляции испытывает существенное сопротивление. Оно прямо зависит от темпа перемещения воздушной массы

При выборе мощности вытяжки (вентилятора) надо принимать во внимание тот факт, что установка должна будет преодолевать силу трения и сопротивление при прогоне воздуха сквозь установленное дополнительное оборудование. Не стоит гнаться за чрезмерной мощностью оборудования, потому что это может обернуться появлением сквозняков

В квартирах рекомендуется использовать осевые конструкции вследствие их простоты и высокой результативности.

Канальный тип вентилятора монтируется в таких влажных помещениях, как:

• зимний сад;
• оранжерея;
• баня;
• бассейн.

О том, как правильно расчитать вентиляцию, смотрите в следующем видео.

Как правильно сделать вентиляцию частного дома своими руками?

Для изготовления и монтажа системы вентиляции частного дома необходимо принять решение, какая система наиболее эффективна для данного здания.

Другими словами в проекте предусматриваются вентиляционные каналы, которые производят воздухообмен за счет законов физики, которые заставляют теплые воздушные массы выходить из помещения, поднимаясь вверх, а холодные поступать в помещения здания через оконные и дверные проемы. В этом случае не предусматривается дополнительное вентиляционное оборудование, что значительно экономит средства застройщика, но не исключает попадания посторонних запахов и различных микроэлементов и пыли вместе с уличным воздухом. Эффективность работы в этом случае будет ощутимо зависеть от погодных условий и климатических особенностей региона строительства.

Часто применяется приточная система, которая предполагает подачу насосом наружного воздуха в специальные фильтры. После очистки воздух нагревается до необходимой температуры, производится регулировка его влажности и осуществляется подача в помещения.

Вытяжная система аналогична приточной с той разницей, что насос не подает наружный воздух, а выводит воздух из помещений на улицу через вентиляционные шахты.

Наиболее подходящей для современных домов с площадью равной 300 — 500 м2 является система вентиляции, которая совмещает свойства приточно-вытяжной с рекуператором. Другими словами создаётся система полностью регулирующая подачу воздуха, его обработку и распределение в помещения дома, вывод отработанного воздуха наружу и частичную смесь теплого воздуха с наружным (рекуперацию) для снижения затрат на его нагревание.

После выбора системы вентиляции частного дома можно на основании сделанных расчетов закупать материалы и монтировать оборудование. Самым рациональным будет закрепить основную вытяжную трубу на одной из внутренних несущих стен, а от неё развести вентиляционные каналы по всем помещениям этажа. Материал труб для вентканалов может быть самым разнообразным. Не стоит забывать, что в совсем недалеком прошлом их сбивали из деревянных досок, а в наши дни наиболее практичным материалом стали пластиковые трубы. Их вес позволяет закрепить трубы в любом удобном месте, они не подвержены коррозии, их легко монтировать, и они сравнительно дешевы.

Рынок предлагает огромный выбор фильтров, но наиболее рационально использовать комбинированные фильтры, состоящие из двух компонентов — для частиц пыли и для газов. Они не допускают проникания в жилые помещения ни твердых частиц содержащихся в воздухе, ни запахов смога, разлагающихся органических частиц, запахов пищи и дыма.

Из всех образцов рекуператоров предлагаемых производителями для вентиляции частного дома наиболее подходит рекуператор пластинчатого типа. Он очень прост в установке, что позволит все работы по монтажу выполнить своими руками, простая конструкция и отсутствие динамических нагрузок от вращающихся или двигающихся деталей исключает поломки, не требует подачи электроэнергии и имеет прекрасный КПД.

Калориферы для вентиляции частного дома необходимо подбирать таким образом, чтобы они обеспечивали необходимую расчетную температуру подаваемого воздуха и были достаточно экономичными в потреблении энергии. Питанием может служить не только электроэнергия, но и природный газ, что поможет экономить затраты на содержание и эксплуатацию всей системы.

Местом для установки вентиляторов может служить чердачное помещение или технический этаж. Основным показателем вентиляторов является его мощность, которая определяется расчетом

При выборе стоит особое внимание обратить на показатели шума

Производя монтаж системы вентиляции частного дома, нужно продумать каким образом, она будет задекорирована. Оптимальным вариантом будет спрятать все воздуховоды и оборудование над потолком. Если дом имеет несколько этажей, то можно использовать подвесные потолки типа «Армстронг». При правильном сочетании элементов потолка и диффузоров они могут придать помещению стиль и оригинальность.

Роль очистки воздуха в промышленных вентиляционных системах

В современных вентиляционных системах огромную роль играет очистка загрязненного воздуха. Она бывает нескольких типов:

• Гравитационная. Как правило, это пылеосадочные камеры, которые применяются на производствах с сильным пылеобразованием. Они применяются для осаждения наиболее крупных частиц, в воздухе.
• Инерционная, сухого типа. Они могут быть циклонные и жалюзийные. Различаются по конструкции и компактности, но служат для очистки воздуха от неслипающейся пыли.
• Инерционная, мокрого типа. Эффективно удаляют пыль из воздуха методом его увлажнения.
• Тканевые фильтры. Они очищают воздух, накапливая его в специальной ткани.
• Пористые воздушные фильтры имеют свойство накапливать большое количество загрязнений из воздушного потока, в многочисленных порах фильтрующего элемента.
• Электрофильтры очищают воздух от механических примесей посредством их электрического заряда, после чего, загрязнения оседают на одном из электродов фильтра.

Существуют сорбционно-каталитические, акустические, плазмокаталитические фильтры, которые применяют для очистки воздуха в промышленных вентиляционных системах.

Основные этапы проектирования промышленной вентиляции

В проектировании промышленной вентиляции решающими факторами, которые влияют на выбор оборудования и его монтаж являются:

1. Расчет воздухооборота в каждом производственном помещении.
2. Основная задача, которую должна решать вентиляционная система.
3. Локализация выделяемых вредных веществ и ее предельно допустимые значения.
4. Выбор систем очистки воздушных потоков.
5. Технико-экономическое обоснование предполагаемого приточно-вытяжного оборудования.

Проектирование состоит из следующих основных этапов:

• Составление технического задания. Заказчик самостоятельно или с помощью специалистов занимается его разработкой. В тех.задании учитывается множество факторов, такие как: планировка производственных помещений, материал, из которых изготовлена постройка, толщина стен, количество и график работы персонала, некоторые особенности технологического процесса.
• Расчеты, которые производит инженер-проектировщик промышленных вентиляционных систем, руководствуясь нормативными документами и существующими стандартами. В расчеты входят такие значения как: Воздухообмен – это с какой периодичностью, воздух в помещении будет полностью заменяться на новый. Основным показателем этого значения будет .
• Климатические параметры для конкретной постройки. Расчеты производятся отдельно для холодного времени года, для переходного периода и для теплого времени года. Заказчик проекта сам определяет в тех. задании, какие микроклиматические показатели он хотел бы получить.
• Воздуховоды. Благодаря расчету воздуховодов выбирается оптимальный вариант материала, из которого они должны быть изготовлены, их сечения и формы.

Следующий этап проектирования — это выбор оборудования. Здесь учитываются экономическое обоснование целесообразности применения того или иного типа оборудования, произведенные ранее расчеты, особенности планировки помещения и технологического процесса.
Завершающий этап проектирования вентиляции промышленного объекта – это составление чертежей, схем, графиков и пояснительных записок. На основании этого, инженер проектировщик составляет технико-экономическое обоснование всего проекта.

Лекция 7. Вентиляция

1.Вентиляция производственных помещений

2.Назначение и классификации систем вентиляции

3.Естественная вентиляция

4.Искусственная вентиляция

Выбор встраиваемой техники

Каждая хозяйка давно поняла, что удобство и комфорт ее жизни в основном зависит от качества бытовой техники и бытовых приборов, которые приобретают для дома. Дольше всех пребывают в стенах кухонного помещения хозяйки квартир: приготавливают пищу, моют посуду, убирают пространство от пыли, очищают от масляных капель и водяных брызг

Им важно, чтобы время на проведения домашних работ затрачивалось как можно меньше. Чтобы не тратить свое драгоценное время на хождение по магазинам в поиске нужной техники, можно просмотреть подборку фото встраиваемой техники для кухни на специализированных сайтах интерьера

Широкий выбор, предоставленный потенциальным покупателям, не может оставить вас без того, чтобы вы не нашли нужный вариант встроенной техники

Чтобы не тратить свое драгоценное время на хождение по магазинам в поиске нужной техники, можно просмотреть подборку фото встраиваемой техники для кухни на специализированных сайтах интерьера. Широкий выбор, предоставленный потенциальным покупателям, не может оставить вас без того, чтобы вы не нашли нужный вариант встроенной техники.

Вентиляция, созданная искусственно (механическая) на производстве

Данный вид обеспечивает поступление и удаление воздушных потоков с помощью вентиляторов. Организация механической системы требует вложения больших энергоресурсов и экономических затрат. Несмотря на это, имеет ряд преимуществ:

• Позволяет производить забор воздуха из необходимого места
• Есть возможность влиять на физические свойства: охлаждать или подогревать воздушный поток, повышать или понижать уровень влажности
• Можно осуществить подвод воздуха напрямую на рабочее место или отвод с последующей фильтрацией

Очищение загрязненного воздуха из помещений, обязательное условие на производстве. Данный фактор на строгом контроле у природоохранных организаций.

Механическая система в зависимости от конструкции, целей, и задач поставленных перед ней различается:

1. Приточная
2. Вытяжная
3. Приточно-вытяжная

В производственных местах воздушная система подбирается исходя из нужд и специфики места эксплуатации.

Основные требования к расчету

При определении итоговых параметров воздуховодов необходимо учесть, что определение площади воздуховодов должно гарантировать, что:

1. Обеспечивается температурный режим в помещении. Там, где существует избыток тепла, предусмотрено его удаление, а там, где наблюдается недостаток, сведены к минимуму его потери.
2. Скорость перемещения воздуха никаким образом не снижает уровень комфорта людей, находящихся в помещении. В районах рабочих зон обязательно присутствует очистка воздуха.
3. Вредные химсоединения и взвешенные частицы, присутствующие в воздухе, находятся в объеме, соответствующем ГОСТу 12.1.005-88.

Для отдельных помещений обязательным условием подбора площади воздуховодов является постоянное поддержание подпора и исключение подачи воздуха снаружи.

При расчете сопротивления магистрали принимают к учету потери давления. Чтобы во время движения поток воздушной массы смог преодолеть сопротивление, необходимо соответствующее давление

К категории помещений, где необходим подпор, относятся подвалы, а также помещения, в которых могут скапливаться вредные вещества.

Оборудование для систем вентиляции

Тот или иной вид промышленной системы вентиляции воздуха выбирают, исходя из задач, которые следует решить, а также предназначения самого помещения. Чаще всего применяется установка с искусственной вентиляцией, которая обходится дороже в эксплуатации за счет потребления большого количества электроэнергии, но при этом справляется со своей работой более действенно.

Принудительную систему можно использовать с дополнительным оборудованием, что предоставляет более широкие возможности. Также можно объединить систему промышленной вентиляции и кондиционирование, чтобы создать максимально комфортный микроклимат в производственном цехе.

Использование различных типов рекуператоров как одного из элементов вентиляционной системы позволит снизить расходы на электроэнергию. Свежий и отработанный воздух, проходя через рекуператор, обмениваются теплом, и при этом они не смешиваются в случае применения пластинчатой перекрестноточной конструкции. Рекуперация эффективна для больших помещений, где их работа наиболее ощутима.

Также для решения задач вентиляции промышленных зданий можно использовать наборные системы, которые занимают довольно много места и требуют выделения отдельной комнаты. Такие устройства могут быть оборудованы и системой фильтрации.
