Основные параметры и способы расчёта отопления

Замечания по монтажу и запуску

Для долговременной работы оборудования и его высокой эффективности следует соблюдать некоторые правила:

• Монтаж насоса производят так, чтоб его вал находился горизонтально. Для оборудования с «мокрым» ротором такое требование является обязательным! Ориентация трубопроводов (вертикальный, горизонтальный или наклонный участок) значения не имеет.
• Клеммная коробка должна располагаться сверху. Это обеспечит безопасность даже в случае возможных протечек.

• Современные агрегаты позволяют установку и на подачу, и на обратку, но расположение на обратном участке снизит тепловые нагрузки и увеличит ресурс оборудования.
• При монтаже обязательно предусмотреть байпас для циркуляционного насоса. Это позволит при отсутствии электропитания использовать отопительную систему в режиме с естественной циркуляцией.
• В качестве рабочей выбирается средняя скорость оборудования. Запуск системы осуществляется на самой высокой скорости (в системах с автоматикой отключается блокировка).
• После запуска следует удалить скопившийся воздух через предусмотренные в конструкции специальные клапаны.

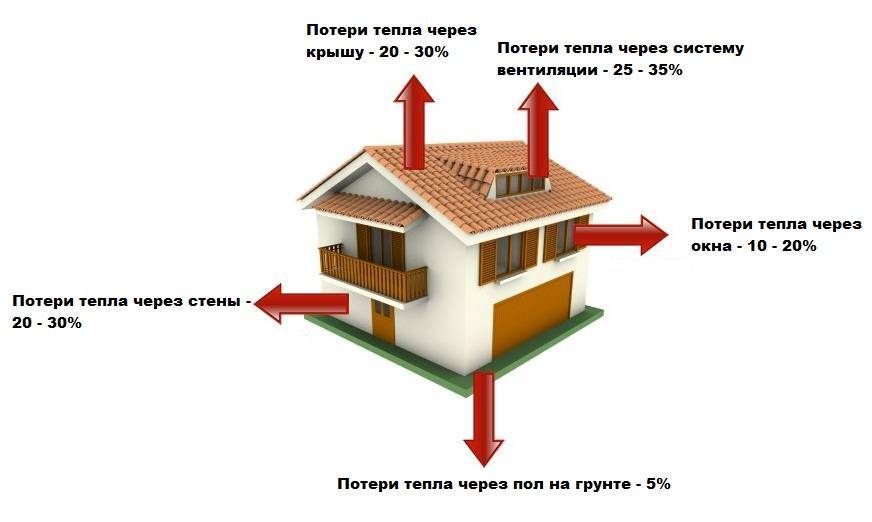

Расчет теплопотерь

Основные потери тепла происходят через стены помещения. Для расчета нужно знать коэффициент теплопроводности наружного и внутреннего материала, из которого построен дом, толщину стены здания, также важна средняя температура наружного воздуха. Основная формула:

Q = S х ΔT /R, где

ΔT – разница температуры снаружи и внутреннего оптимального значения;

S – площадь стен;

R – тепловое сопротивление стен, которое, в свою очередь, рассчитывается по формуле:

R = B/K, где B – толщина кирпича, K – коэффициент теплопроводности.

Пример расчета: дом построен из ракушняка, в камень, находится в Самарской области. Теплопроводность ракушняка в среднем составляет 0,5 Вт/м*К, толщина стены – 0,4 м. Учитывая средний диапазон, минимальная температура зимой -30 °C. В доме, согласно СНИП, нормальная температура составляет +25 °C, разница 55°C.

Если комната угловая, то обе ее стены непосредственно контактируют с окружающей средой. Площадь наружных двух стен комнаты 4х5 м и высотой 2,5 м. 4х2,5 + 5х2,5 = 22,5 м 2 .

Далее выводится коэффициент теплопотери, чтобы в заключении сделать расчет системы отопления:

Q = 22,5*55/0,8 = 1546 Вт.

Кроме того, необходимо учитывать утепление стен помещения. При отделке пенопластом наружной площади теплопотери уменьшаются примерно на 30%. Итак, окончательная цифра составит около 1000 Вт.

Обзор программ для гидравлических вычислений

Пример программы для расчета отопления

По сути любой гидравлический расчет систем водяного теплоснабжения является сложной инженерной задачей. Для ее решения были разработаны ряд программных комплексов, которые упрощают выполнение этой процедуры.

Можно попытаться сделать гидравлический расчет системы отопления в оболочке Excel, воспользовавшись уже готовыми формулами. Но при этом возможно возникновение следующих проблем:

• Большая погрешность. В большинстве случаев в качестве примера гидравлического расчета отопительной системы берутся однотрубная или двухтрубная схемы. Найти подобные вычисления для коллекторной проблематично;
• Для правильного учета гидравлического сопротивления трубопровода необходимы справочные данные, которые отсутствуют в форме. Их нужно искать и вводить дополнительно.

Учитывая эти факторы, специалисты рекомендуют использовать программы для расчета. Большинство из них платные, но некоторые имеют демоверсию с ограниченными возможностями.

Oventrop CO

Программа для гидравлического расчета

Самая простая и понятная программа для гидравлического расчета системы теплоснабжения. Интуитивный интерфейс и гибкая настройка помогут быстро разобраться с нюансами ввода данных. Небольшие проблемы могут возникнуть при первичной настройке комплекса. Необходимо будет ввести все параметры системы, начиная от материала изготовления труб и заканчивая расположением нагревательных элементов.

Характеризуется гибкостью настроек, возможностью делать упрощенный гидравлический расчет отопления как для новой системы теплоснабжения, так и для модернизации старой. Отличается от аналогов удобным графическим интерфейсом.

Instal-Therm HCR

Программный комплекс рассчитан для профессионального гидравлического сопротивления системы теплоснабжения. Бесплатная версия имеет множество ограничений. Область применения – проектирование отопления в больших общественных и производственных зданиях.

На практике для автономного теплоснабжения частных домов и квартир гидравлический расчет выполняется не всегда. Однако это может привести к ухудшению работы системы отопления и быстрому выходу из строя его элементов – радиаторов, труб и котла. Что избежать этого нужно своевременно рассчитать параметры системы и сравнить их с фактическими для дальнейшей оптимизации работы отопления.

Пример гидравлического расчета системы отопления:

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Количество радиаторов зависит от величины потерь тепла

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

• соотношение площади окна к площади пола:
  • 10% — 0,8
  • 20% — 0,9
  • 30% — 1,0
  • 40% — 1,1
  • 50% — 1,2
• остекление:
  • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
  • обычный двухкамерный стеклопакет — 1,0
  • обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

• кирпичные стены толщиной в два кирпича считаются нормой — 1,0
• недостаточная (отсутствует) — 1,27
• хорошая — 0,8

Наличие наружных стен:

• внутреннее помещение — без потерь, коэффициент 1,0
• одна — 1,1
• две — 1,2
• три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Расчет мощности отопительных приборов

Перед тем как рассчитать мощность отопительного котла, следует определить, какой его тип будет использоваться. У отопительных котлов разный КПД и от этого выбора будет зависеть не только уровень теплоотдачи, но и финансовая составляющая последующей эксплуатации при выборе топлива:

• Электрокотлы,

• Газовые котлы,

• Котлы на твердом топливе,

• Котлы на жидком топливе,

• Комбинированный котел электричество/твердое топливо.

Когда сделан выбор типа котла, необходимо определиться с его пропускной способностью. Именно от этого будет зависеть функционирование всей системы. Вычисление мощности водонагревательного котла производят, учитывая количество теплоэнергии, требующегося на м3. Калькулятор может помочь посчитать объем отапливаемых комнат:

• спальня: 9 м2 3 м = 27 м3,

• спальня: 12 м2 3 м = 36 м3,

• спальня: 15 м2 3 м = 45 м3,

• гостиная: 25 м2 3 м = 75 м3,

• коридор: 6 м2 3 м = 18 м3,

• кухня: 12 м2 3 м = 36 м3,

• санузел: 8 м2 3 м = 24 м3.

При расчете учитываются все помещения дома, даже если в них не планируется ставить радиаторы

Далее суммируются результаты, и получается общий объем дома – 261 м3. При подсчетах обязательно учитываются комнаты и переходы, в которых не планируется ставить приборы обогрева, например, коридор, кладовая, или прихожая. Это делается, чтобы тепла от установленных в доме радиаторов, хватило на отопление всего дома.

Возьмем произвольный показатель для региона в 50 Вт/м3 и площадь дома 261 м3, которую планируется обогревать. Формула расчета мощности: 50 Вт 261 м3 = 13050 Вт. Результат умножается на коэффициент 1,2 и вычисляется мощность котла – 15,6 кВт. Коэффициент позволяет добавить 20% резервной мощности котлу. Она даст возможность котлу работать в сберегательном режиме, избегая особых перегрузок.

Дополнительные датчики температуры помогут контролировать процесс

Поправка коэффициента на климатические условия регионов меняется от 0,7 в южных регионах России, до 2,0 в северных регионах. Коэффициент 1,2 применяют в центральной части России.

Вот еще одна формула, которой пользуются онлайн-калькуляторы:

Чтобы получить предварительный результат требуемой мощности котла, можно площадь комнаты умножить на климатический коэффициент и, полученный результат, разделить на 10.

Пример формулы расчета мощности отопительного котла для дома площадью 120 м2 в северном регионе России:

Nk=120*2,0/10=24 кВт

Расчет материалов для отопления

Человеку, далекому от устройства системы обогрева, правильно посчитать материалы для отопления будет трудновато – как минимум, необходимо хотя бы зрительно представлять всю отопительную систему в сборе и знать комплектующие части предполагаемой к использованию трубы. Именно поэтому для правильного подсчета количества материалов придется изучить всю подноготную работы отопительной системы.

Сомневаетесь? Тогда обратитесь к знакомым специалистам и попросите их если не собрать вам всю систему, то хотя бы начертить ее с указанием всех необходимых элементов. Хороший знакомый за бутылочкой чая с удовольствием поможет вам в решении этой проблемы. Ну а я, со своей стороны, попробую хотя бы примерно расписать какие комплектующие части и для чего вам понадобятся.

Начнем с котла – как пример, рассмотрим двухконтурный, который наиболее часто используется в небольших домах и квартирах. Установка котла отопления и подключение его к системе отопления потребует от вас минимум четыре шаровых крана с разъемными соединениями, два фильтра механической очистки и четыре резьбовых переходника для подключения трубопроводов.

Для обвязки одной батареи отопления будут необходимы 2 радиаторных крана (регулирующий и отсекающий), кран Маевского, заглушка, опять же, два резьбовых переходника для подключения батарей к трубопроводам и два тройника, устанавливаемые непосредственно на магистрали отопления.

Примерно подсчитать метраж трубы, думаю, проблем не возникнет ни у кого – для этого нужно ясно представлять места установки батарей. Полученный метраж умножается на два, потому что обычно прокладывается две трубы (подача и обратка). Другое дело диаметры труб – как правило, все настенные двухконтурные котлы оснащаются подключениями размером ø3/4″. В принципе, для домов и квартир площадью до 100кв.м. этого вполне достаточно, а вот для более обширных систем понадобятся большие диаметры труб. Но если касаться только небольших систем отопления, то для их монтажа вам понадобятся трубы ø3/4″ для прокладки магистралей и трубы ø1/2″ непосредственно для подключения батарей.

Если честно, то такие сложные работы, как расчет и монтаж системы отопления. самостоятельно может выполнить исключительно грамотный человек, умеющий обращаться с современным инструментом и владеющий большим количеством знаний в области теплотехники. Попробовать, конечно, можно и всем остальным, только для этого придется немного подучиться и овладеть немалым количеством информации.

(Голосов: 8 )

Расчет

Порядок расчета счета за отопление будет полностью зависеть от того, каким способом отапливается дом и какие отопительные приборы установлены в помещении. Существует несколько основных вариантов оборудования дома устройствами и приборами, от которых во многом зависит то, как рассчитывают отопление в квартире:

• В доме жилого типа установлен только один  прибор, который является общим, а в квартирах и помещениях нежилого типа учетные приборы полностью отсутствуют.
• В доме установлен общий прибор, который нужен для учета отопления, но также и отдельные помещения в доме снабжены индивидуальными приборами.
• В доме полностью отсутствует общий прибор учета отопления.

Один из вариантов установки прибора учет тепла

В первую очередь, нужно выяснить, если в доме установлен один общедомовой прибор, а также есть ли в жилых или в помещениях нежилого типа другие приборы индивидуальные учета отопления.

Конструкционные особенности

Котел отопления на твердом топливе может иметь теплообменник, который изготовлен из различных материалов:

• стали;
• чугуна;
• меди;
• керамики (стальные теплообменники с керамическим покрытием);
• комбинированные варианты.

Наибольшее распространение получили котлы с чугунными и стальными теплообменниками. Отопительные приборы различаются по принципу работы:

• ручные с ручными загрузкой твердого топлива и контролем горения (необходим постоянный присмотр за оборудованием);
• полуавтоматические с загрузкой топлива вручную и автоматическим контролем горения;
• автоматические с автоматическими контролем горения и загрузкой топлива (не требуют постоянного присмотра).

Твердотопливные котлы могут иметь различные сферы применения:

• одноконтурный твердотопливный котел предназначен для систем отопления;
• двухконтурный твердотопливный котел используется для систем горячего водоснабжения и отопления.
• Отопительное оборудование работает на разнообразных видах твердого топлива, выделяют:
• пеллетные котлы (на пеллетах, прессованных гранулах);
• угольные (на буром и каменном угле (антрацит, кокс), угольной пыли);
• дровяные (на дровах, опилках, отходах деревообрабатывающей промышленности);
• на торфе;
• универсальные (функционируют на нескольких типах топлива).

Отопительные водяные котлы на твердом топливе различаются по используемому принципу горения:

• классические;
• длительного горения;
• пиролизные котлы (их еще называют газогенераторными).
• Также следует учитывать, что отопительные приборы бывают энергонезависимыми (не подключаются к электрической сети) и энергозависимыми (требуется электроэнергия для работы автоматики).

Как считают объем и площадь здания

А. Объем и площадь здания жилого при проектировании
(из СП 54.13330.2011 Здания жилые многоквартирные)

Б. Объем и площадь здания жилого для потребительской характеристики
(из СП 54.13330.2011 Здания жилые многоквартирные)

В. Объем и площадь здания общественного
(из СП 118.13330.2012 Для общественных зданий)

1. Общая площадь здания определяется как сумма площадей всех этажей (включая технический, мансардный, цокольный и подвальный).
2. В общую площадь здания включается площадь антресолей, галерей и балконов зрительных и других залов, веранд, наружных застекленных лоджий и галерей, а также переходов в другие здания.
3. В общей площади здания отдельно указывается площадь открытых неотапливаемых планировочных элементов здания (включая площадь эксплуатируемой кровли, открытых наружных галерей, открытых лоджий и т.п.).
4. Площадь многосветных помещений, а также пространство между лестничными маршами более ширины марша и проемы в перекрытиях более 36кв. м следует включать в общую площадь здания в пределах только одного этажа.
5. Площадь этажа следует измерять на уровне пола в пределах внутренних поверхностей (с чистой отделкой) наружных стен. Площадь этажа при наклонных наружных стенах измеряется на уровне пола. Площадь мансардного этажа измеряется в пределах внутренних поверхностей наружных стен и стен мансарды, смежных с пазухами чердака с учетом Г.5.
6. Полезная площадь здания определяется как сумма площадей всех размещаемых в нем помещений, а также балконов и антресолей в залах, фойе и т.п., за исключением лестничных клеток, лифтовых шахт, внутренних открытых лестниц и пандусов.
7. Расчетная площадь здания определяется как сумма площадей входящих в него помещений, за исключением:

• коридоров, тамбуров, переходов, лестничных клеток, внутренних открытых лестниц и пандусов;
• лифтовых шахт;
• помещений, предназначенных для размещения инженерного оборудования и инженерных сетей.

1. В общую, полезную и расчетную площади здания не включаются площади подполья для проветривания здания на вечномерзлых грунтах, чердака, технического подполья (технического чердака) при высоте от пола до низа выступающих конструкций менее 1,8 м, а также наружных тамбуров, наружных балконов, портиков, крылец, наружных открытых лестниц и пандусов.
2. Площадь помещений здания определяется по их размерам, измеряемым между отделанными поверхностями стен и перегородок на уровне пола (без учета плинтусов). Площадь помещения мансардного этажа учитывается с понижающим коэффициентом 0,7 на участке в пределах высоты наклонного потолка (стены) при наклоне 30° — до 1,5 м, при 45° — до 1,1 м, при 60° и более — до 0,5 м.
3. Строительный объем здания определяется как сумма строительного объема выше отметки 0.00 (надземная часть) и ниже этой отметки (подземная часть).
4. Строительный объем надземной и подземной частей здания определяется в пределах ограничивающих поверхностей с включением ограждающих конструкций, световых фонарей, куполов и др., начиная с отметки чистого пола каждой из частей здания, без учета выступающих архитектурных деталей и конструктивных элементов, подпольных каналов, портиков, террас, балконов, объема проездов и пространства под зданием на опорах (в чистоте), а также проветриваемых подполий под зданиями на вечномерзлых грунтах и подпольных каналов.
5. Площадь застройки здания определяется как площадь горизонтального сечения по внешнему обводу здания по цоколю, включая выступающие части (входные площадки и ступени, веранды, террасы, приямки, входы в подвал). Площадь под зданием, расположенным на столбах, проезды под зданием, а также выступающие части здания, консольно выступающие за плоскость стены на высоте менее 4,5 м включаются в площадь застройки. Дополнительно указывается площадь застройки подземной автостоянки, выходящая за абрис проекции здания.
6. Торговая площадь магазина определяется как сумма площадей торговых залов, помещений приема и выдачи заказов, зала кафетерия, площадей для дополнительных услуг покупателям.

Вы смотрели статью «Как считают объем и площадь здания»

Как рассчитать количество секций радиаторов

Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.

Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т.п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.

Есть еще один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.

Расчет радиаторов зависит от потерь тепла помещением и номинальной тепловой мощности секций

Расчет мощности котла отопления по площади

Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.

Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.

Указанная норма — 1кВт на 10м2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.

Расчет мощности котла отопления по площади — самый простой способ

Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.

Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:

• 1,5-2,0 для северных регионов;
• 1,2-1,5 для подмосковных регионов;
• 1,0-1,2 для средней полосы;
• 0,7-0,9 для южных регионов.

Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).

Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…

Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:

• Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
• Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.

Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.

При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.

Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.

Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м2 с потолками 3м, которая расположена в средней полосе России.

1. Определяем требуемую мощность по площади: 65м2/10м2=6,5кВт.
2. Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
3. Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
4. Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.

Теперь результат округляем и получаем: 11Квт.

Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления  ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе.  Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.

Немного советов по выбору

Каждый производитель сейчас старается обеспечить покупателя полным набором оборудования, которое только может ему понадобится, мощность учитывается тоже. Электрический котёл не стал исключением. В комплекте с ним идут программатор, насос для циркуляции теплоносителя, расширительный бак. Благодаря этому легко понять, каким должен быть показатель мощности у электрического котла. С этим справится даже начинающий пользователь.

Кроме того, обязательны устройства для защиты оборудования и специальных кабелей. Таким образом, установку можно полностью выполнить своими руками. Мощность котла не имеет значения.

Но иногда требуется и самостоятельная доукомплектация. Для тех, кто разбирается в электрических моделях, это решение зачастую становится наиболее актуальным. В том числе и по мощности. Систему электроснабжения можно использовать обычного типа, если устанавливается электрический котёл, мощность которого доходит до 6 кВт.

С недавнего времени потребление электроэнергии электрическим котлом стало не менее важным показателем, чем установка в системе специального насоса. Такое решение тоже помогает понять, сколько электроэнергии уходит, и почему. В данном случае расход заметно уменьшается. В системе можно будет использовать трубы с меньшим диаметром, чем в обычной ситуации. Насос с мокрым ротором – основный вид оборудования, который чаще всего можно увидеть в частных домах. Мощность его вполне соответствует требованиям.

• Ротор омывается жидкостью, которая электрическим оборудованием никогда не перекачивается. Потребление ресурсов становится более выгодным.
• Не требуется установки дополнительного вентилятора, поскольку устройство никогда не перегревается. Мощности котла хватает для нагрузок в нормальном режиме.
• Из-за того, что вентилятор отсутствует, работа всей системы становится практически бесшумной. В жилых помещениях это становится особенно актуальным, мощность от этого не страдает.

Такие насосы сами могут поддерживать автоматическую, либо ручную регулировку. Мощность в данном случае большой роли не играет. Первый вариант является наиболее предпочтительным, поскольку он позволяет экономить электроэнергию. Тогда более выгодным становится само отопление электрическим котлом.

Сколько обходится его работа? Чтобы произвести расчёт, достаточно знать о некоторых особенностях эксплуатации. Например, какая температура чаще всего поддерживается в помещении. Что касается общей схемы для отопления дома, то лучше выбирать принудительную циркуляцию. Это тоже оптимальный вариант, позволяющий добиться максимальных результатов при минимальных вложениях.

Порядок и правила определения строительного объема здания без чердачного пространства. тЗиС.

Строительный
объем наземной части здания без
чердачного перекрытия следует определять
умножением площади вертикального
поперечного сечения на длину здания,
измеренную между наружными поверхностями
торцовых стен в направлении,
перпендикулярном площади сечения на
уровне первого этажа выше цоколя.

Площадь
вертикального поперечного сечения
следует определять по обводу наружной
поверхности стен, по верхнему очертанию
кровли и по уровню чистого пола этажа.
При изменении площади поперечного
сечения выступающие на поверхности
стен архитектурные детали, а также ниши
учитывать не следует.

Отапливаемая площадь квартиры: правильно ли посчитали

Вероятно, в Вашем случае показатель «отапливаемая площадь» был посчитан до вступления в силу Правил предоставления коммунальных услуг (2006 г.) путём исключения из общей площади квартиры площадей неотапливаемых помещений (лоджий, балконов, веранд, террас и холодных кладовых, тамбуров) на основании правил подсчёта площади. Это может быть подтверждено тех. паспортом на квартиру.

Я оплачиваю центральное отпотление квартиры по тарифу (без счетчика). В техпаспорте на квартиру записано: Площадь жилая -55,8 кв.м, Площадь помещений вспомогательного использования — 18,4 кв.м, Площадь общая — 74,2 кв.м. В лицевом счете на оплату отопления ООО «ЛУКОЙЛ-Теплотранспортная компания» прописано: Отапливаемая площадь 62,2 кв. м.

Помещения со стандартной высотой потолков

Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
3. Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

Также можно воспользоваться таблицей:

Таблица для расчета количества радиаторов на М2

Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..

Помещения с высотой потолков более 3 метров

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:

Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

• Находится в панельном или плохо утепленном доме;
• Находится на первом или последнем этаже;
• Имеет больше одного окна;
• Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
5. Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .

Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.

• Расход дизельного котла отопления
• Биметаллические радиаторы отопления
• Как сделать расчет тепла на отопление дома
• Расчет арматуры для фундамента

Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

• для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
• для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.
