Как сделать расчет объема отопления: радиаторы, трубы, расширительный бак и другие компоненты системы

Определение диаметра труб

Для окончательного определения диаметра и толщины отопительных труб осталось обсудить вопрос относительно потерь теплоты.

Максимальное количество тепла уходит из помещения через стены – до 40%, через окна – 15%, пол – 10%, всё остальное через потолок/крышу. Для квартиры характерны потери в основном через окна и балконные модули

Существует несколько видов потерь теплоты в отапливаемых помещениях:

1. Потери давления потока в трубе. Этот параметр прямо пропорционален произведению удельной потери на трение внутри трубы (предоставляет производитель) на общую длину трубы. Но учитывая текущую задачу такие потери можно не учитывать.
2. Потери напора на местных трубных сопротивлениях – издержки теплоты на фитингах и внутри оборудования. Но учитывая условия задачи, небольшое количество фитинг-изгибов и число радиаторов, такими потерями можно пренебречь.
3. Теплопотери исходя из расположения квартиры. Существует ещё один тип тепловых издержек, но они больше связаны с расположением помещения относительного остального здания. Для обычной квартиры, которая находиться в средине дома и соседствует слева/справа/сверху/снизу с другими квартирами, тепловые потери через боковые стены, потолок и пол практически равны “0”.

В расчёт можно только взять потери через фасадную часть квартиры – балкон и центральное окно общей комнаты. Но это вопрос закрывается за счёт дополнения 2-3 секций к каждому из радиаторов.

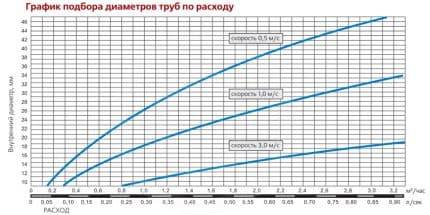

Значение диаметра труб подбирают по расходу теплоносителя и скорости его циркуляции в отопительной магистрали

Анализируя выше изложенную информацию, стоит отметить что для рассчитанной скорости горячей воды в системе отопления известна табличная скорость перемещения частиц воды относительно стенки трубы в горизонтальном положении 0,3-0,7 м/с.

В помощь мастеру представляем так называемый чек-лист проведения вычислений для типичного гидравлического расчёта системы отопления:

• сбор данных и расчёт мощности котла;
• объём и скорость теплоносителя;
• потери теплоты и диаметр труб.

Иногда при просчёте можно получить достаточно большой диаметр трубы, что бы перекрыть расчётный объём теплоносителя. Эту проблему можно решить увеличением литража котла или добавлением дополнительного расширительного бака.

Расчет объема воды в системе отопления с онлайн калькулятором

Каждая отопительная система обладает рядом значимых характеристик – номинальную тепловую мощность, расход топлива и объем теплоносителя. Расчет объема воды в системе отопления требует комплексного и скрупулезного подхода. Так, вы сможете выяснить, котел, какой мощности выбрать, определить объем расширительного бака и необходимое количество жидкости для заполнения системы.

Значительная часть жидкости располагается в трубопроводах, которые в схеме теплоснабжения занимают самую большую часть.

Поэтому для расчета объема воды нужно знать характеристики труб, и важнейший из них – это диаметр, который определяет вместимость жидкости в магистрали.

Если неправильно сделать расчеты, то система будет работать не эффективно, помещение не будет прогреваться на должном уровне. Сделать корректный расчет объемов для системы отопления поможет онлайн калькулятор.

Калькулятор объема жидкости в отопительной системе

В системе отопления могут использоваться трубы различных диаметров, особенно в коллекторных схемах. Поэтому объем жидкости вычисляют по следующей формуле:

Рассчитывается объем воды в системе отопления можно также как сумма ее составляющих:

В сумме эти данные позволяют рассчитать большую часть объема системы отопления. Однако кроме труб в системе теплоснабжения есть и другие компоненты. Чтобы произвести расчет объема отопительной системы, включая все важные компоненты теплоснабжения, воспользуйтесь нашим онлайн калькулятором объема системы отопления.

Совет

Сделать вычисление с помощью калькулятора очень просто. Нужно ввести в таблицу некоторые параметры, касающиеся типа радиаторов, диаметра и длины труб, объема воды в коллекторе и т.д. Затем нужно нажать на кнопку «Рассчитать» и программа выдаст вам точный объем вашей системы отопления.

Проверить калькулятор можно, используя указанные выше формулы.

Пример расчета объема воды в системе отопления:

Значения объемов различных составляющих

Объем воды в радиаторе:

• алюминиевый радиатор — 1 секция — 0,450 литра
• биметаллический радиатор — 1 секция — 0,250 литра
• новая чугунная батарея 1 секция — 1,000 литр
• старая чугунная батарея 1 секция — 1,700 литра.

Объем воды в 1 погонном метре трубы:

• ø15 (G ½») — 0,177 литра
• ø20 (G ¾») — 0,310 литра
• ø25 (G 1,0″) — 0,490 литра
• ø32 (G 1¼») — 0,800 литра
• ø15 (G 1½») — 1,250 литра
• ø15 (G 2,0″) — 1,960 литра.

Чтобы посчитать весь объем жидкости в отопительной системе нужно еще добавить объем теплоносителя в котле. Эти данные указываются в сопроводительном паспорте устройства или же взять примерные параметры:

• напольный котел — 40 литров воды;
• настенный котел — 3 литра воды.

Выбор котла напрямую зависит от объема жидкости в системе теплоснабжения помещения.

Основные виды теплоносителей

Существует четыре основных вида жидкости, используемых для заполнения отопительных систем:

1. Вода – максимально простой и доступный теплоноситель, который может использоваться в любых отопительных системах. Вместе с полипропиленовыми трубами, которые предотвращают испарение, вода становится практически вечным теплоносителем.
2. Антифриз – этот теплоноситель обойдется уже дороже воды, и используется в системах нерегулярно отапливаемых помещений.
3. Спиртосодержащие теплоносители – это дорогостоящий вариант заполнения отопительной системы. Качественная спиртосодержащая жидкость содержит от 60% спирта, около 30% воды и порядка 10% объема составляют другие добавки. Такие смеси обладают отличными незамерзающими свойствами, но огнеопасны.
4. Масло – в качестве теплоносителя используется только в специальных котлах, но в отопительных системах практически не применяется, так как эксплуатация такой системы обходится очень дорого. Также масло очень долго разогревается (необходим разогрев, как минимум, до 120°С), что технологически очень опасно, при этом и остывает такая жидкость очень долго, поддерживая высокую температуру в помещении.

В заключении стоит сказать, что если система отопления модернизируется, монтируются трубы или батареи, то нужно произвести перерасчет ее общего объема, согласно новым характеристика всех элементов системы.

Общие расчеты

Определять общую емкость отопления необходимо, чтобы мощности отопительного котла хватило для качественного обогрева всех помещений. Превышение показателей допустимого объема может привести к повышению износа отопительного прибора, а также значительному расходу электроэнергии.

Необходимое количество теплоносителя рассчитывается согласно следующей формуле: Общий объем = V котла + V радиаторов + V труб + V расширительного бачка

Отопительный котел

Определиться с показателем емкости котла позволяет вычисление мощности нагревательного агрегата. Для этого достаточно взять за основу соотношение, при котором 1 кВт тепловой энергии достаточно для эффективного обогрева 10 м2 жилплощади. Данное соотношение является справедливым при наличии потолков, высота которых составляет не более 3-х метров.

Как только станет известен показатель мощности котла, достаточно отыскать подходящий агрегат в специализированном магазине. Объем оборудования каждый производитель указывает в паспортных данных.

Поэтому в случае выполнения правильного расчета мощности проблем с определением нужного объема не возникнет.

Чтобы определить достаточный объем воды в трубах, необходимо вычислить поперечное сечение трубопровода согласно формуле – S = π × R2, где:

• S – поперечное сечение;
• π – постоянная константа, равная 3,14;
• R – внутренний радиус труб.

Рассчитав значение площади поперечного сечения труб достаточно умножить его на общую длину всего трубопровода в системе отопления.

Расширительный бак

Определить, какой емкостью должен обладать расширительный бак, можно, располагая данными о коэффициенте температурного расширения теплоносителя. У воды этот показатель составляет 0,034 при подогреве до 85 оС.

Выполняя расчет достаточно воспользоваться формулой: V-бака = (V сист × K) / D, где:

• V-бака – необходимый объем расширительного бачка;
• V-сист – общий объем жидкости в остальных элементах системы отопления;
• K – коэффициент расширения;
• D – эффективность расширительного бачка (указывается в технической документации).

В настоящее время существует широкое разнообразие отдельных типов радиаторов для отопительных систем. Помимо функциональных различий все они имеют разную высоту.

Чтобы рассчитать объем рабочей жидкости в радиаторах, необходимо для начала подсчитать их количество. После чего умножить данную сумму на объем одной секции.

Узнать объем одного радиатора можно, воспользовавшись данными из технического паспорта изделия. При отсутствии такой информации можно сориентироваться согласно усредненным параметрам:

• чугунные – 1,5 л на секцию;
• биметаллические – 0,2-0,3 л на секцию;
• алюминиевые – 0,4 л на секцию.

Понять, как правильно рассчитать значение позволит следующий пример. Допустим, имеется 5 радиаторов, изготовленных из алюминия. Каждый обогревательный элемент содержит по 6 секций. Производим расчет: 5×6×0,4 = 12 л.

Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.

Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.

В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.

Сколько литров воды в трубе диаметром 50, 32, 20, 16 мм (длиной 1 метр)?

Объем теплоносителя в различных трубопроводах, таких как полиэтилен низкого давления (ПНД труба) полипропиленовые трубы, металлопластиковые трубы, стальные трубы, необходимо знать при подборе какого либо оборудования, в частности расширительного бака.

К примеру в металлопластиковой трубе диаметр 16 в метре трубы 0,115 гр. теплоносителя.

Вы знали? Скорее всего нет. Да и вам собственно зачем это знать, пока вы не столкнулись с подбором, к примеру расширительного бака.Знать объем теплоносителя в системе отопления необходимо не только для подбора расширительного бака, но и для покупки антифриза. Антифриз продается в неразбавленном до -65 градусов и разбавленном до -30 градусов виде. Узнав объем теплоносителя в системе отопления вы сможете купить ровное количество антифриза. К примеру, неразбавленный антифриз необходимо разбавлять 50*50 (вода*антифриз), а значит при объеме теплоносителя равном 50 литров, вам.

Для того, что бы узнать, какой объем жидкости в одном метре трубы, существуют специальные таблицы, в том числе прилагаемые к трубам. К примеру, в одном метре трубы с внутренним диаметром тринадцать целых и две десятых миллиметра, жидкости будет в объёме ноль целых, сто тридцать семь тысячных литра. А вот к примеру у трубы с внутренним диаметром порядка семидесяти миллиметров, объем жидкости составит порядка четырех литров. Таким образом, зная протяженность трубопровода можно получить итоговое значение, перемножив объем жидкости приходящейся на один метр трубы, на всю длину трубопровода. Так же следует учесть, что помимо трубопровода, жидкость в системе содержится и в радиаторах, коллекторах, и прочих агрегатах и арматуре.

Чтоб узнать количество воды в трубе можно конечно высчитать площадь, потом объём и потом посчитать сколько её там всего, но можно поступить гораздо проще.

Нужно знать какая у вас труба и её.

Иногда требуется рассчитать количество воды, которое находится в трубе отопления или в трубе водоснабжения, либо просто рассчитать объём трубы. Так вот труба представляет собой геометрическую фигуру — цилиндр, только большой высоты, в случае с трубой это длина. Чтобы посчитать сколько воды находится в трубе, нужно воспользоваться формулой вычисления объёма цилиндра. Вычисляется объём цилиндра по следующей.

Широкое применение металлопластиковых труб в бытовых системах водоснабжения и отопления стало возможным благодаря уникальной конструкции, совмещающей в себе положительные черты металлических и пластиковых труб одновременно.

Металлопластиковые трубы – технические характеристики которых, несмотря на популярность изделий, знакомы далеко не каждому, отличаются высокими антикоррозионными свойствами, гибкостью и остаются при этом все такими же прочными. В данной статье мы дадим более подробную характеристику металлопластиковым трубам, опишем их строение и особенности использования.

Металлопластиковые трубы и фитинги для их соединения

Конструкция металлопластиковых труб

Состав труб из металлопластика

В качестве основы металлопластиковой трубы выступает внутренний слой полиэтилена, который придает трубе прочность и выполняет несущую функцию.

К нему посредством клеевого состава прикрепляется слой алюминиевой фольги, препятствующий диффузии.

Правильно определиться с диаметром труб для внутреннего трубопровода не менее важно, чем с материалом для труб. Ведь недостаточный диаметр труб вызывает турбулентность (извилистость) течения воды в них

Как следствие, движение воды в трубе будет сопровождаться сильным шумом, а на её внутренней поверхности в большом количестве будут откладываться известковые отложения.

Необходимо знать, что два метра в секунду – это предельная скорость движения жидкости в водопроводной системе. От этого и нужно отталкиваться в расчётах при выборе диаметра труб для водопровода. Исходя из этого и определяют следующие основные зависимости.

Как длина трубопровода влияет на выбор диаметра труб?

• Если длина трубопровода меньше десяти метров, то диаметр труб размером 20 мм будет достаточен.• Протяжённость трубопровода более тридцати метров предполагает использование труб — диаметром 32 мм.• Для трубопровода, длина которого составляет от 10 до 30 метров, лучше использовать.

Антифриз в качестве теплоносителя

Более высокими характеристиками для эффективной работы отопительной системы обладает такой тип теплоносителя, как антифриз. Заливая антифриз в контур отопительной системы, можно свести риск замерзания отопительной системы в холодное время года до минимума. Антифриз рассчитан на более низкие температуры, чем вода, и они не способны изменить его физического состояния. Антифриз выделяется многими преимуществами, так как он не вызывает отложений накипи и не способствует коррозийному износу внутренней области элементов системы отопления.

Даже если антифриз и затвердеет при очень низких температурах, он не будет расширяться подобно воде, а это не повлечет никаких поломок компонентов отопительной системы. В случае замерзания антифриз превратится в гелеобразный состав, а объем сохранится прежний. Если после замерзания температура теплоносителя в системе отопления повысится, он из гелеобразного состояния перейдет в жидкое, а это не вызовет никаких негативных последствий для отопительного контура.

Многие производители добавляют в антифриз различные присадки, которые способны увеличить эксплуатационный срок отопительной системы.

Такие присадки способствуют удалению из элементов отопительной системы различных отложений и накипи, а также устраняют очаги коррозии. Выбирая антифриз, нужно помнить, что такой теплоноситель не является универсальным. Присадки, которые в нем содержаться, подойдут только для определенных материалов.

Существующие теплоносители для систем отопления-антифризы можно разделить на две категории исходя из температуры их замерзания. Одни рассчитаны на температуру до – 6 градусов, а другие до -35 градусов.

Свойства различных видов антифризов

Состав такого теплоносителя, как антифриз рассчитан на полных пять лет эксплуатации, или на 10 сезонов отопления. Расчет теплоносителя в системе отопления должен быть точным.

Существуют у антифриза и свои недостатки:

• Теплоемкость антифриза на 15% ниже, чем у воды, а значит, они будут медленнее отдавать тепло;
• У них довольно высокая вязкость, а это значит, что в систему нужно будет монтировать достаточно мощный циркуляционный насос.
• При нагреве антифриз увеличивается в объеме больше чем вода, значит, отопительная система должна включать расширительный бак закрытого типа, а радиаторы должны обладать большей емкостью, чем те, которые используются для организации отопительной системы, в которой теплоносителем является вода.
• Скорость теплоносителя в системе отопления – то есть, текучесть антифриза, на 50% больше чем у воды, значит, все соединительные разъемы отопительной системы необходимо очень тщательно герметизировать.
• Антифриз, который включает в свой состав этиленгликоль, является для человека токсичным, поэтому его можно использовать только для котлов одноконтурного типа.

В случае использования в системе отопления такого типа теплоносителя, как антифриз, необходимо учитывать определенные условия:

• Система должны быть дополнена циркуляционным насосом с мощными параметрами. Если циркуляция теплоносителя в системе отопления и контур отопления является большой протяженности, то циркуляционный насос должен быть наружной установки.
• Объем расширительного бака должен быть не меньше, чем в два раза по сравнению с баком, который применяется для такого теплоносителя, как вода.
• В отопительную систему необходимо монтировать объемные радиаторы и трубы с большим диаметром.
• Запрещается использовать воздухоотводчики автоматического типа. Для отопительной системы, в которой теплоносителем является антифриз, можно использовать только краны ручного типа. Более популярным краном ручного типа является кран Маевского.
• Если антифриз разбавлять, то только с дистиллированной водой. Талая, дождевая или колодезная вода никак не подойдут.
• Перед тем, как будет производиться заправка системы отопления теплоносителем – антифризом, ее нужно хорошо промыть водой, не забывая и про котел. Производители антифризов рекомендуют менять их в системе отопления хотя бы раз в три года.
• Если  котел холодный, то не рекомендуется задавать сразу высокие нормативы температуры теплоносителя системе отопления. Она должны подниматься постепенным образом, теплоносителю необходимо некоторое время на обогрев.

Если зимой двухконтурный котел, работающий на антифризе, будет отключен на долгий период, то необходимо из контура горячего водоснабжения слить воду. В случае замерзания вода может расшириться и нанести ущерб трубам или другим элементам отопительной системы.

Как выбрать циркуляционный насос

Уютным жильё не назовёшь, если в нём будет холодно

И не важно, какая в доме мебель, отделка или внешний вид в целом. Всё начинается с тепла, а оно невозможно без создания системы отопления.

Недостаточно купить «навороченный» нагревательный агрегат и современные дорогие радиаторы — для начала нужно продумать и распланировать по деталям систему, которая будет поддерживать в помещении оптимальный температурный режим

И не важно, относится ли это к дому, где постоянно живут люди, или это большой загородный дом, маленькая дача. Без тепла жилым помещение не будет и находиться в нём будет не комфортно.

Для достижения хорошего результата нужно понимать, что и как делать, какие имеются нюансы в отопительной системе, и как они повлияют на качество обогрева.

Когда делают монтаж индивидуальной системы отопления, нужно предусматривать все возможные детали её работы. Она должна выглядеть как единый сбалансированный организм, требующий минимума вмешательства со стороны человека. Мелких деталей тут нет – важным является параметр каждого устройства. Это может быть мощность котла или диаметр и тип трубопровода, вид и схема подключений отопительных приборов.

Без циркуляционного насоса сегодня не обходится ни одна современная отопительная система.

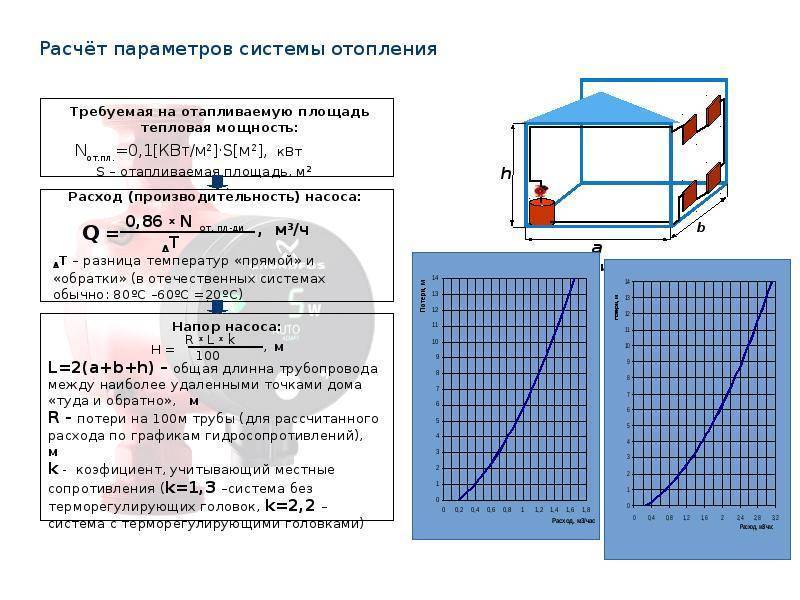

Два параметра, по которым выбирают этот прибор:

• Q — показатель расхода теплоносителя за 60 минут, выраженный в кубометрах.
• Н — показатель напора, который выражен в метрах.

Многие технические статьи и нормативные документы, а так же производители прибора пользуются обозначением Q.

Обзор программ для гидравлических вычислений

По существу любой гидравлический расчет систем водяного отопления считается непростой инженерной задачей. Для ее решения были разработаны ряд программных комплексов, которые облегчают выполнение такой процедуры.

Можно попытаться выполнить гидравлический расчет системы обогрева в оболочке Excel, воспользовавшись уже готовыми формулами. Однако при этом возможно появление следующих проблем:

• Большая погрешность. Во многих случаях как пример гидравлического расчета системы для отопления берутся с одной или двумя трубами схемы. Найти такие же вычисления для коллекторной проблематично;
• Для правильного учета сопротивления в плане гидравлики трубопровода нужны справочные данные, которые отсутствуют в форме. Их необходимо искать и вводить дополнительно.

Oventrop CO

Наиболее простая и ясная программа для гидравлического расчета теплосети. Интуитивный интерфейс и гибкая настройка смогут помочь быстро разобраться с невидимыми моментами ввода данных. Маленькие проблемы могут появиться при первой настройке комплекса. Потребуется ввести все параметры системы, начиная от самого материала труб и завершая размещением ТЕНОВ.

Отличается гибкостью настроек, возможностью делать самый простой гидравлический расчет теплоснабжения как для новой теплосети, так же и для модернизации старой. Выделяется от заменителей хорошим графическим интерфейсом.

Instal-Therm HCR

Программный комплекс рассчитывается для профессионального сопротивления в плане гидравлики теплосети. Бесплатная версия имеет очень много противопоказаний. Сфера использования – проектирование теплоснабжения в больших общественных и производственных зданиях.

В практических условиях для теплоснабжения автономного типа частных квартир и домов гидравлический расчет делается не всегда. Однако это способно привести к ухудшению работы системы обогрева и быстрой поломке его компонентов – отопительных приборов, труб и котла. Что этого избежать нужно вовремя высчитать параметры системы и сопоставить их с фактическими для последующей оптимизации работы теплоснабжения.

HERZ C.O.

Характеризуется гибкостью настроек, возможностью делать упрощенный гидравлический расчет отопления как для новой системы теплоснабжения, так и для модернизации старой. Отличается от аналогов удобным графическим интерфейсом.

Способы расчета объема

Величину внутреннего пространства изготовленных согласно гост батарей можно определить двумя способами:

1. Заглянуть в техническую документацию и найти среди указанных характеристик нужную цифру. Далее необходимо провести простые математические операции.
2. Залить воду и измерить ее объем или вес.

Определяем объем с помощью документации

Начальные цифры можно взять, как из документации с техническими характеристиками, так и со специальных составленных производителями таблиц. В обоих случаях указывается определенный показатель, которому соответствует такой объем воды, который может уместиться .

Этим определенным показателем является межосевое расстояние. Под ним понимают расстояние, которое разделяет верхний и нижний коллекторы. Многие производители выпускают батареи, соблюдая стандартные значения межосевого расстояния. Чаще всего оно составляет 30 и 50 см.

Расчет объема воды, которая может поместиться в отопительном устройстве, изготовленном согласно гост, предусматривает такие шаги:

1. Определение длины панельных радиаторов или алюминиевых или биметаллических батарей с гладкими внутренними стенками (такие стенки позволяют снизить гидравлическое сопротивление).
2. Определение объема воды на погонный метр. Для этого в таблице смотрят на такую характеристику, как межосевое расстояние. Напротив его величины ищут объем воды. Если устройство для отопления секционное, то узнают, сколько воды может поместиться внутри одной секции.
3. Перемножение полученных величин.

Этот метод довольно сложно использовать для трубчатых радиаторов и батарей, выполненных согласно индивидуальным потребностям.

Это потому, что для первых устройств производители используют различные, прошедшие проверку на гост, трубы. Они имеют разные диаметры, толщину стенок, а также длину. Поэтому таблиц с усредненными значениями объема и расстояния между коллекторами нет. Их невозможно составить. Конечно, на помощь может прийти документация с техническими характеристиками, а также составленная производителем таблица. В ней кроме межосевого расстояния также может указываться сопротивление нагретой жидкости и вес устройства с этой жидкостью.

Что касается устройства отопления, изготовленного по желанию клиента, то для него может и не быть технической документации с очень детальными характеристиками. Ведь оно выпускается только в малой партии, и нет смысла высчитывать все характеристики, включая объем и сопротивление воде.

Усредненные значения объема

Для примера взяты радиаторы с межосевым расстоянием 500 мм. Итак, объем таков:

• 1,7 л на каждую секцию рассчитанного на большое давление ЧМ-140;
• 1 л на каждую секцию этой же батареи, однако, нового образца;
• 0,25 л на каждые 10 см панельного устройства типа 11. Для конструкций с двумя и тремя рассчитанными на небольшое давление панелями этот показатель составляет 0,5 и 0,75 л на 10 см;
• 0,45 л на каждую легкую по весу секцию батарей из алюминия.
• 0,25 л на одну секцию биметаллического изготовляемого согласно гост радиатора.

Универсальный метод

Он подходит для любого типа нагревательного устройства с любым межосевым расстоянием. Для его реализации нужно запастись большим количеством воды и емкостью, объем которой является известным.

Измерение осуществляют так:

1. Устанавливают на два нижних отверстия. Можно было бы установить и третью заглушку на одно из верхних отверстий, однако лучше подождать. Это потому, что при наливании воды в одно отверстие, через другое должен выходить воздух.
2. Наливают воду до тех пор, пока она не начнет вытекать из второго свободного отверстия.
3. Ставят заглушку на этом отверстии и медленно заливают воду до тех пор, пока вся батарея не будет полностью заполнена. Во время наливания подсчитывают количество вылитых емкостей. Это можно делать и во время спускания воды из радиатора. Правда, придется спускать воду в ведро или что-то другое и потом ее выливать.

(1 голосов, рейтинг:5,00 из 5)

Чаще всего расчет объема теплоносителя в системе отопления необходим или при ее замене, или при реконструкции. Наиболее простой способ его проведения — использование расчетных таблиц. Их можно найти в специализированных справочных изданиях. Согласно содержащейся в них информации:

• секция радиатора из алюминия содержит 0,45 литра теплоносителя;
• секция новой/старой чугунной батареи — 1/1,75 литра;
• погонный метр 15-тимиллиметровой/32-хмиллиметровой трубы — 0,177/0,8 литра.

Способы расчета расширительного бака для отопления

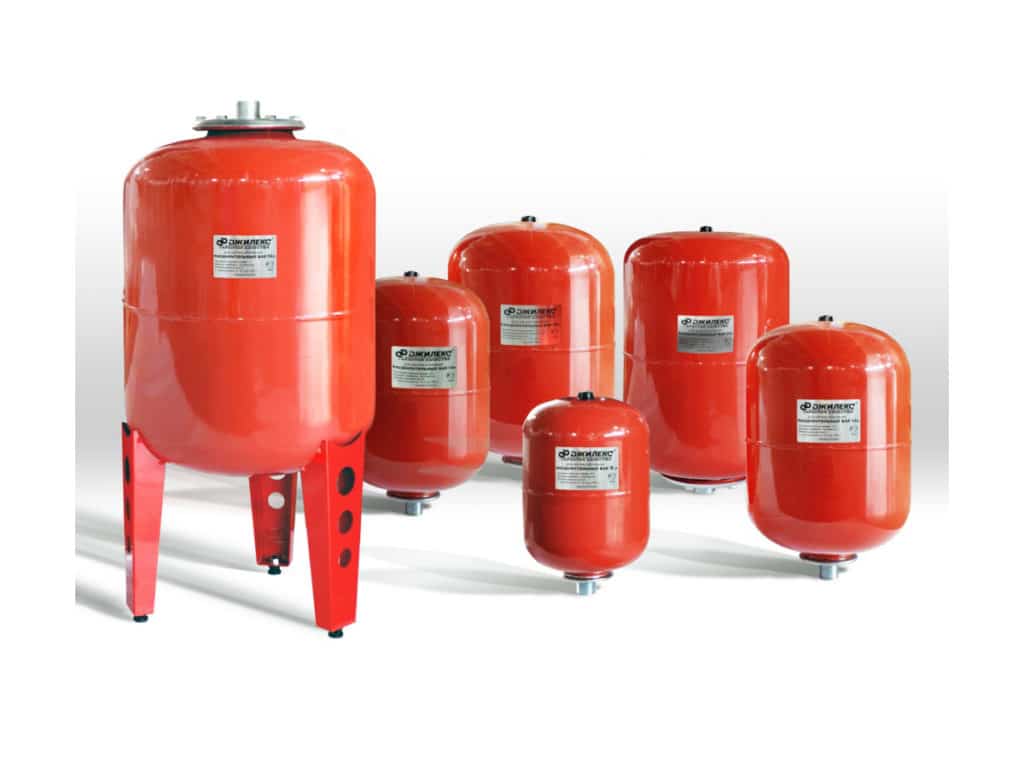

Расширительные баки для системы отопления

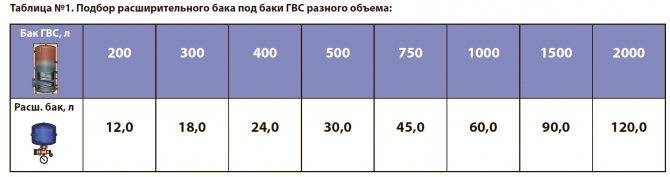

Как рассчитать объем расширительного бака? Существует способ общего подбора – объем мембранного сосуда подбирают из расчета 10% от общего внутреннего объема всего отопительного комплекса.

Чаще используют точный расчет по формулам. Его под силу провести любому человеку с помощью калькулятора. Объем расширительного бака для отопления рассчитывается по формуле:

А = ВхС/К, где В – объем теплоносителя; С – показатель теплового расширения теплоносителя; К – показатель эффективности мембранного бака.

Расчет объема теплоносителя производят тремя методами:

• Геометрический – по внутреннему объему отопительных приборов, котла и трубопроводов;
• При заполнении системы – по прибору учета или сложением при ручном заполнении;
• Обобщенный метод – на 1 кВт тепловой мощности котла принимается 15 литров в объеме системы.

Обобщенный метод имеет уточненную модификацию в зависимости от типа приборов отопления. При использовании радиаторов количество воды в них составляет в среднем 11 литров, в конвекторах – 7 литров, в контуре теплого пола – до 18 литров. Объем теплообменника указан в паспорте оборудования, количество воды в трубопроводах можно определить, посчитав их протяженность и внутренний объем. Эти показатели суммируются (котел, трубы, приборы) – результат составляет общий объем комплекса отопления.

После расчета объема системы производится по следующей формуле:

К = (ДМ – ДБ)/(ДМ+1), где ДБ – максимальное давление теплоносителя, обычно принимается равным давлению срабатывания предохранительного клана на группе безопасности (3 атм.); ДБ – установленное давление воздуха в воздушной камере расширительного бака.

Показатель теплового расширения воды составляет 4% при нагреве до 95 градусов Цельсия. В случае наличия в составе теплоносителя незамерзающих фракций показатель увеличивается в зависимости от процентного содержания добавок. При 10% добавки в общем объеме показатель воды 4% умножают на поправочный коэффициент 1.1, при 30% – на 1.3 и так далее.
