Рассчитать ленточный фундамент своими руками

Что влияет на величину расходов?

нужно закупать цемент, щебень и песок, или готовый бетон, плюс:

• материалы для гидроизоляции,
• теплоизоляции,
• арматуру,
• доски для съемной опалубки или несъемную опалубку.

Количество всего необходимого напрямую зависит от:

• глубины залегания,
• ширины ленты фундамента,
• его площади,
• высоты цоколя.

Но на эти параметры влияют такие факторы:

1. Площадь застройки – чем она больше, тем выше стоимость основания.
2. Особенности конструкции – этажность, используемые материалы. Характеристики основания напрямую зависят от массы дома, и есть разница между двухэтажным каркасным коттеджем и таким же кирпичным. Чем больше масса дома, тем прочнее должен быть фундамент, соответственно, увеличивается его ширина, нужно больше материалов.
3. Характеристики почвы. Несущая способность грунта должна быть не ниже 3,5. Чем больше этот показатель, тем меньше может быть глубина залегания ленты.
4. Уровень подземных вод. При высоком уровне нужны дополнительные работы по дренажу грунта, углубление фундамента.
5. Сложный ландшафт участка – потребуются дополнительные работы по подготовке или выравниванию площадки.
6. Транспортная доступность строительной площадки – чем проще подвоз материалов, тем дешевле доставка.
7. Возможность проживания бригады на участке или рядом делает стоимость услуг меньше.
8. Использование спецтехники – экскаватора, бульдозера, миксера и так далее.

В него, кроме земляных и монтажных работ, могут входить:

• геодезические и геологические исследования,
• разметка,
• вертикальная планировка откосов и площадей,
• шурфление,
• поиск подземных коммуникаций.

Все это – дополнительные расходы. Не стоит экономить на материалах, работах, включая дополнительные. Такая экономия приведет к ухудшению характеристик основания, его недолговечности.

Расчёт нагрузки на свайный фундамент

Особенностью расчёта свайного основания, является необходимость выявления массы здания (P), которая делится на количество опор.

Рассчитывать нагрузку на свайный фундамент необходимо для того, чтобы в дальнейшем при проектировании ее можно было сопоставить с максимально допустимой нагрузкой на грунт строительной площадки, и при необходимости увеличить число свай либо сечение используемых опор.

Чтобы сопоставить допустимые нагрузки на свайный фундамент и грунт необходимо выполнить следующие расчеты:

• Определить вес здания и все сопутствующие нагрузки, просуммировать их и умножить на коэффициент запаса надежности;
• Определить опорную площадь одной сваи по формуле: «r2 * 3.14» (r- радиус сваи, 3,14 — константа), после чего вычислить общую опорную площадь основания, умножив полученную величину на количество свай в фундаменте;
• Рассчитать фактическую нагрузку на 1 см2 грунта: массу здания разделяем на опорную площадь фундамента;
• Полученную нагрузку сопоставить с нормативной допустимой нагрузкой на грунт.

Для примера: дом массой 95 тонн. (с учетом снеговых и ветровых нагрузок) строится на фундаменте из 50 буронабивных свай, общая опорная площадь которых составляет 35325 см2. Грунт на участке представлен твердыми глинистыми породами, которые выдерживают нагрузку в 3 кг/см2.

Фактическая нагрузка на грунт: 95000/35325 = 2,69 кг/см2.

Как показывают расчеты, нагрузки от здания, передаваемые фундаментов на грунт, позволяют реализовывать данный проект в конкретных грунтовых условиях.

Расчет стройматериалов

На следующем этапе необходимо оценить объем строительных материалов, который потребуется для возведения основы дома: количество бетонной смеси, арматуры, опалубки – в отдельных случаях даже необходимо провести расчет кирпича на фундамент. Грамотный подход позволит избежать лишних транспортных расходов и существенно сэкономит время на возведение фундамента.

Арматура

Специфику расчета арматуры на фундамент мы описывали в соответствующей статье. Там же вы найдете подробное описание расчетов для разных типов железобетонных оснований. Для ленточного фундамента обычно используют каркас из двух поясов продольной арматуры по 2 прутка в каждом с шагом поперечной (горизонтальной и вертикальной) арматуры 0,3-0,5 м. В качестве примера расчета фундамента рассмотрим все то же основание дома 6×9 м с одной внутренней стеной, примем высоту ленты равной 1,5 м, ширину – 0,4 м.

Поперечное сечение ленты имеет площадь: 0,4×1,5=0,6 м2=6000 см2. Из них 0,001% должна занимать арматура, а это 6 см2. По таблице ниже определяем нужный диаметр прутков – 14 мм. Количество метров такой арматуры примерно равно: (6×3+9×2)×4=144 м Гладкой арматуры, которая, по сути, играет лишь роль связующего звена для продольных прутков, при шаге в 0,5 м потребуется: (36/0,5)×(0,4×2+1,5×2)=273,6 м, где (36/0,5)- количество соединений гладкой арматуры, (0,4×2+1,5×2) – периметр элемента прямоугольной формы, образованного гладкой арматурой.

Бетон

Неважно, планируете ли вы заказывать бетонную смесь на заводе-изготовителе, либо думаете над его самостоятельным приготовлением – прикинуть объем бетона просто необходимо! Сделать это очень легко, воспользовавшись простейшими математическими формулами и учитывая геометрию фундамента. О том, как рассчитать объем бетонной смеси, мы говорили в одной из статей, но на всякий случай приведем пример расчета для нашего случая: дом 6×9 с одной внутренней стеной, ширина ленты – 0,4 м, высота – 1,5 м

Объем нашего фундамента, он же – объем бетона, составит: (9×0,4×2+(6-0,8)×0,4×3)×1,5=20,16 м3 или 21 куб раствора

О том, как рассчитать объем бетонной смеси, мы говорили в одной из статей, но на всякий случай приведем пример расчета для нашего случая: дом 6×9 с одной внутренней стеной, ширина ленты – 0,4 м, высота – 1,5 м. Объем нашего фундамента, он же – объем бетона, составит: (9×0,4×2+(6-0,8)×0,4×3)×1,5=20,16 м3 или 21 куб раствора.

То же самое касается ситуаций, в которых вы решили своими силами готовить бетон. В этом случае вам поможет информация по характеристикам бетонной смеси для фундамента, а также статья о том, как рассчитать количество цемента на бетон. В них просто и доступно описан порядок работ и представлены все необходимые вычисления.

Расчет опалубки для фундамента

Конечно, если вы собираетесь заливать бетон в трубы – использовать буронабивной свайный фундамент, то вопрос с опалубкой решится сам собой. А вот при возведении ленточного или плитного железобетонного фундамента без опалубки обойтись проблематично. Можно арендовать строительные комплекты опалубки, но это дорого, особенно при непонятных сроках строительства. Поэтому в ряде случаев приходится делать опалубку самостоятельно – из пиломатериалов. Причем делать нужно таким образом, чтобы доски после распалубки можно было использовать, например, для чернового пола или строительных лесов. Дешевле всего обойдется покупка обычных дюймовых досок, которые можно сбить в достаточно надежные щиты. В статье, посвященной расчетам опалубки на фундамент, мы описали несколько примеров того, как можно подобрать опалубку: исходя из толщины досок и расстояния между раскосами – так, чтобы она была устойчива к нагрузкам со стороны бетонной смеси.

Надеемся, что представленная информация поможет вам решить непростые задачи строительства!

Рассчитать ленточный фундамент своими руками

Наиболее популярны в частном строительстве ленточные фундаменты. Они могут использоваться под разные дома на различных типах грунтов, расчет их можно сделать своими руками. Для этого не нужны знания высшей математики или сопромата. Есть метод, при котором все просто, правда, громоздко: придется собирать много данных. Этот расчет ленточного фундамента называется «по несущей способности грунта». Но предварительно вам нужно будет собрать нагрузки от дома: рассчитать какая масса будет приходится на каждый квадратный метр (сантиметр) основания. Затем, подбирая ширину подошвы фундамента, выбрать оптимальную ее ширину.

Требования СП и СНиП

Проектирование основания ведется по СНиП 2.02.01-83. Этот документ регламентирует все параметры фундамента, включая ширину. Эти параметры рассчитываются по предельным состояниям: несущей способности и деформациям, учитывая действие силовых и неблагоприятных факторов.

Расчет фундамента по несущей способности проводится в таких случаях:

1. Основание будет испытывать существенные горизонтальные нагрузки (есть подпорные стены, основания распорок и так далее).
2. Дом строится недалеко от откоса или на откосе.
3. На участке скальный или пучинистый грунт.

Учитываются такие деформации:

• просадки;
• оседания;
• осадки;
• сочетание подъема и осадки;
• провалы;
• горизонтальное смещение.

Для расчетов в СНиП приводятся таблицы и формулы, используя которые можно вычислить оптимальную ширину фундамента. В среднем, ширина ленты для стандартного двухэтажного дома составляет 0,4 м. Расчеты также проводятся по СП (Своду правил), основанном на СНиП и ГОСТ.

Сбор нагрузок

Сбор нагрузок осуществляется суммированием их каждого вида (постоянные, длительные, кратковременные) с умножением на грузовую площадь. При этом учитываются коэффициенты надежности по нагрузке.

Значения коэффициентов надежности по нагрузке согласно СП 20.13330.2011.

Нормативные значения полезных нагрузок в зависимости от назначения помещения согласно СП 20.13330.2011.

К постоянным нагрузкам относят собственный вес конструкций. К длительным – вес не несущих перегородок (применительно к частному строительству). Кратковременными нагрузками является мебель, люди, снег. Ветровыми нагрузками можно пренебречь, если речь не идет о строительстве высокого дома с узкими габаритами в плане. Разделение нагрузок на постоянные/временные необходимо для работы с сочетаниями, которыми для простых частных строений можно пренебречь, суммируя все нагрузки без понижающих коэффициентов сочетания.

По своей сути сбор нагрузок представляет собой ряд арифметических действий. Габариты конструкций умножаются на объемный вес (плотность), коэффициент надежности по нагрузке. Равномерно распределенные нагрузки (полезная, снеговая, вес горизонтальных конструкций) формируют опорные реакции на нижележащих конструкциях пропорционально грузовой площади.

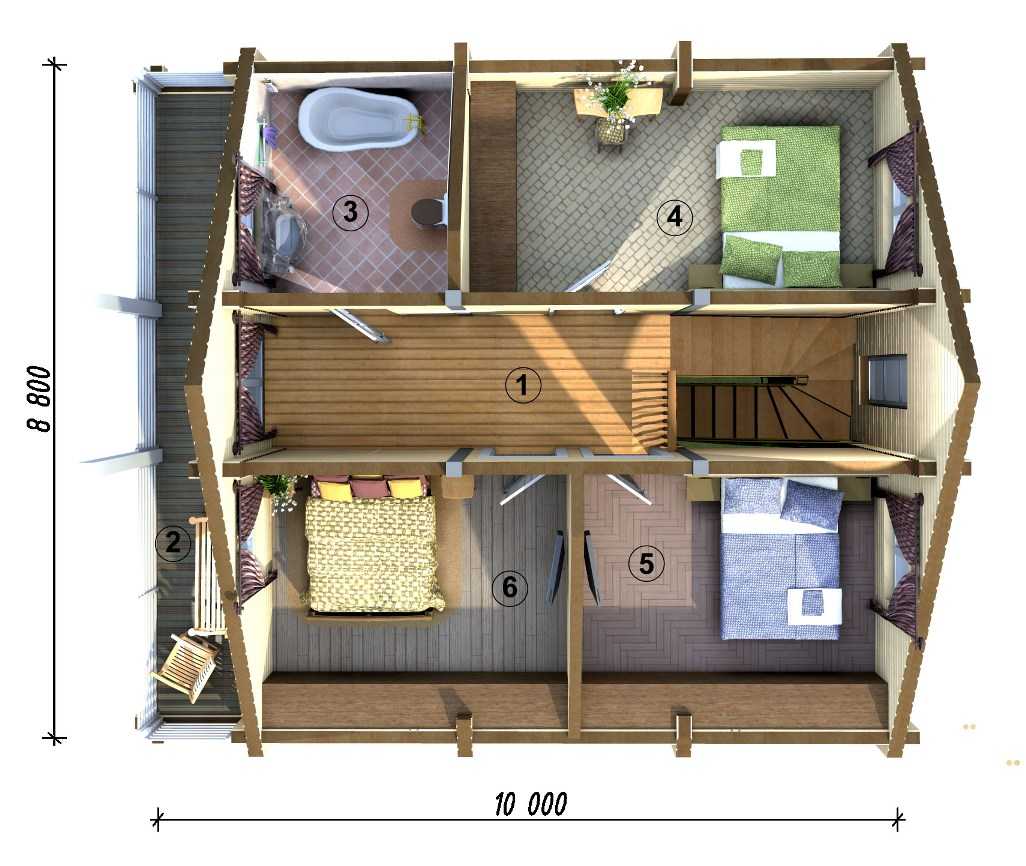

Сбор нагрузок разберем на примере частного дома 10х10, один этаж с мансардой, стены из газоблока D400 толщиной 400мм, кровля симметричная двускатная, перекрытие из сборных железобетонных плит.

Схема грузовых площадей для несущих стен в уровне перекрытия первого этажа (в плане.

Схема грузовых площадей для несущих стен в уровне кровли (в разрезе.

Некоторую сложность представляет собой сбор снеговой нагрузки. Даже для простой кровли согласно СП 20.13330.2011 следует рассматривать три варианта загружения:

Схема снеговых нагрузок на кровлю.

Вариант 1 рассматривает равномерное выпадение снега, вариант 2 – не симметричное, вариант 3 – образование снегового мешка. Для упрощения расчёта и для формирования некоторого запаса несущей способности фундаментов (особенно он необходим для примерного расчёта) можно принять максимальный коэффициент 1,4 для всей кровли.

Конечным результатом для сбора нагрузок на ленточный фундамент должна быть линейно распределенная (погонная вдоль стен) нагрузка, действующая в уровне подошвы фундамента на грунт.

Таблица сбора равномерно распределенных нагрузок

Наименование нагрузки	Нормативное значение, кг/м2	Коэффициент надежности по нагрузке	Расчётное значение нагрузки, кг/м2
Собственный вес плит перекрытия	275	1,05	290
Собственный вес напольного покрытия	100	1,2	120
Собственный вес гипсокартонных перегородок	50	1,3	65
Полезная нагрузка	200	1,2	240
Собственный вес стропил и кровли	150	1,1	165
Снеговая нагрузка	100*1,4 (мешок)	1,4	196

Всего: 1076 кг/м2

Нормативное значение снеговой нагрузки зависит от региона строительства. Его можно определить по приложению «Ж» СП 20.13330.2011. Собственные веса кровли, стропил, напольного перекрытия и перегородок взяты ориентировочно, для примера. Эти значения должны определяться непосредственным вычислением веса того или иного конструктива, или приближенным определением по справочной литературе (или в любой поисковой системе по запросу «собственный вес ххх», где ххх – наименование материала/конструкции).

Рассмотрим стену по оси «Б». Ширина грузовой площади составляет 5200мм, то есть 5,2м. Умножаем 1076кг/м2*5,2м=5595кг/м.

Но это ещё не вся нагрузка. Нужно добавить собственный вес стены (надземной и подземной части), подошвы фундамента (ориентировочно можно принять её ширину 60см) и вес грунта на обрезах фундамента.

Для примера возьмем высоту подземной части стены из бетона в 1м, толщина 0,4м. Объемный вес неармированного бетона 2400кг/м3, коэффициент надежности по нагрузке 1,1: 0,4м*2400кг/м3*1м*1,1=1056кг/м.

Верхнюю часть стены примем в примере равной 2,7м из газобетона D400 (400кг/м3) той же толщины: 0,4м*400кг/м3*2,7м*1,1=475кг/м.

Ширина подошвы условно принята 600мм, за вычетом стены в 400мм получаем свесы общей суммой 200мм. Плотность грунта обратной засыпки принимается равной 1650кг/м3 при коэффициенте 1,15 (высота толща определится как 1м подземной части стены минус толщина конструкции пола первого этажа, пусть будет в итоге 0,8м): 0,2м**1650кг/м3*0,8м*1,15=304кг/м.

Осталось определить вес самой подошвы при её обычной высоте (толщине) в 300мм и весе армированного бетона 2500кг/м3: 0,3м*0,6м*2500кг/м3*1,1=495кг/м.

Суммируем все эти нагрузки: 5595+1056+475+304+495=7925кг/м.

Более подробная информация о нагрузках, коэффициентах и других тонкостях изложена в СП 20.13330.2011.

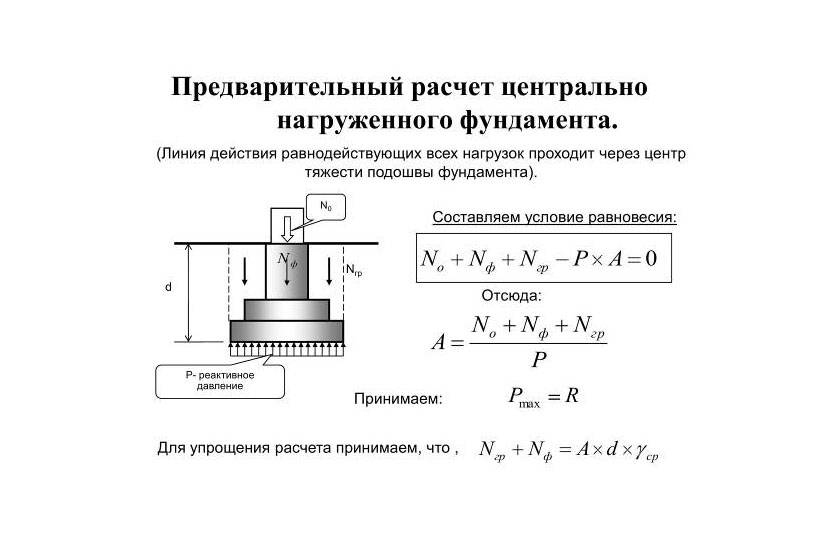

Метод расчета

Ленточный фундамент можно рассчитать двумя способами: по несущей способности грунтов под подошвой и по их деформации. Более прост первый способ. Его и рассмотрим.

Мы точно знаем, что первым строится фундамент. Но проектируется он в последнюю очередь. Его задача передать нагрузку от дома. А ее мы будем знать лишь после того, как определимся с типом всех строительных материалов и их объемов. Так что до начала расчета фундамента необходимо:

• начертить план всего здания со всеми простенками;
• решить, нужен или нет подвал, и какой он должен быть глубины, если нужен;
• знать высоту цоколя и материал, из которого он будет сделан;
• определиться с типом и толщиной используемых материалов для утепления, ветрозащиты, гидроизоляции, отделки как внутри, так и снаружи.

По всем используемым во время стройки материалам нужно найти их удельный вес. Желательно составить таблицу: работать будет проще. Только после этого можно приступать к расчету.

Для расчета ленточного фундамента вам понадобится проект с подробным указанием используемых материалов и их толщины

Ленточный фундамент чаще всего делают монолитным или сборным бетонным. Намного реже сегодня делают кирпичные или бутобетонные ленты: они менее надежны, но при этом для их строительства требуется большее количество материала, хотя стоимость его может быть меньше.

Условно расчет ленточного фундамента можно разбить на несколько этапов:

• Определение нагрузки на фундамент.
• Выбор параметров ленты.
• Корректировка в зависимости от условий.

Теперь обо всех этапах подробнее.

Расчет нагрузки на фундамент — калькулятор веса дома.

Расчет нагрузки на фундамент от будущего дома наряду с определением свойств грунта на участке застройки — это две первоочередные задачи, которые нужно выполнить при проектировании любого фундамента.

О приблизительной оценке характеристик несущих грунтов своими силами говорилось в статье «Определяем свойства грунтов на участке застройки» . А здесь представлен калькулятор, с помощью которого можно определить общий вес строящегося дома. Полученный результат используется для расчёта параметров выбранного типа фундамента. Описание структуры и работы калькулятора приводится непосредственно под ним.

Шаг 1: Отмечаем имеющуюся у нас форму коробки дома. Есть два варианта: либо коробка дома имеет форму простого прямоугольника (квадрата), либо любую другую форму сложного многоугольника (в доме больше четырёх углов, имеются выступы, эркеры и т.п.).

При выборе же второго варианта периметр и площадь необходимо рассчитать самостоятельно (на бумажке), т.к варианты формы коробки дома очень разнообразны и у всех свои. Полученные цифры заносятся в калькулятор

Обращайте внимание на единицы измерения. Расчеты ведутся в метрах, в квадратных метрах и килограммах

Шаг 2: Указываем параметры цоколя дома. Простыми словами, цоколь — это нижняя часть стен дома, возвышающаяся над уровнем грунта. Он может исполняться в нескольких вариантах:

1. цоколь является верхней частью ленточного фундамента выступающей над уровнем грунта.
2. цоколь является отдельной частью дома материал которой отличается и от материала фундамента и от материала стен, например, фундамент из монолитного бетона, стены из бруса, а цоколь из кирпича.
3. цоколь выполняется из того же материала, что и наружные стены, но так как он часто облицовывается другими материалами нежели стены и не имеет внутренней отделки, поэтому мы считаем его отдельно.

В любом случае высоту цоколя отмеряйте от уровня грунта до уровня, на который ложится цокольное перекрытие.

Суммарную площадь фронтонов также как и площадь оконных и дверных проёмов в наружных стенах необходимо рассчитать исходя из проекта самостоятельно и внести полученные значения в калькулятор.

В расчёт заложены среднестатистические цифры удельного веса оконных конструкций с двухкамерным стеклопакетом (35 кг/м²) и дверей (15 кг/м²).

Шаг 4: Указываем параметры перегородок в доме. В калькуляторе несущие и не несущие перегородки считаются отдельно. Сделано это специально, так как в большинстве случаев несущие перегородки более массивные (они воспринимают нагрузку от перекрытий или крыши). А не несущие перегородки являются просто ограждающими конструкциями и могут возводиться, к примеру, просто из гипсокартона.

Шаг 5: Указываем параметры крыши. В-первую очередь выбираем её форму и уже исходя из неё задаём нужные размеры. Для типовых крыш площади скатов и углы их наклона рассчитываются автоматически. Если же Ваша крыша имеет сложную конфигурацию, то площадь её скатов и угол их наклона, необходимые для дальнейших расчётов, придётся определять опять же самостоятельно на бумажке.

Далее для определения снеговой нагрузки необходимо по прилагаемой карте выбрать номер подходящего района.

где 1,4 — коэффициент надёжности по снеговой нагрузке принятый по пункту (10.12);

0,7 — понижающий коэффициент зависящий от средней температуры в январе для данного региона. Данный коэффициент принимается равным единице при средней январской температуре выше -5º С. Но так как практически на всей территории нашей страны средние январские температуры ниже этой отметки (видно на карте 5 приложения Ж данного СНиПа), то в калькуляторе изменение коэффициента 0,7 на 1 не предусмотрено.

Sg — вес снегового покрова на 1 м² горизонтальной проекции крыши, определяется исходя из выбранного нами снегового района по карте;

μ = 2 — α/30 , где α — угол наклона скатов в градусах

Шаг 6: Указываем параметры перекрытий. Помимо веса самих конструкций в расчёт заложена эксплуатационная нагрузка равная 195 кг/м² для цокольного и межэтажных перекрытий и 90 кг/м² для чердачного перекрытия.

Сбор нагрузок на фундамент

На этом этапе суммируется масса всех строительных материалов, которые используются для строительства:

• стен — внешних и внутренних (берется площадь общая, не учитывая вырезы на двери и окна);
• перекрытий пола и материалов для него;
• потолка и потолочного перекрытия;
• стропильной системы и кровельных материалов;
• лестниц и других внутренних элементов дома;
• наружной тепло- ветро- изоляции и отделки;
• цоколя и фундамента (для начала — ориентировочно);
• крепежа (гвозди, саморезы, шпильки и т.д.)

Как уже говорили, к этому моменту уже должен быть готов план здания с более-менее точными размерами. Расчет массы используемых строительных материалов несложен: находите площадь, на которой он будет расположен, умножаете на удельный вес, получаете массу.

Если рассчитываемый элемент прямоугольный, его площадь находите, перемножив длину сторон. Если считаете в метрах, получаете м 2 . Умножив на толщину материала в тех же единицах (в метрах) получаете объем в кубометрах — м 3 . Так работать будет удобнее: большая часть удельной массы стройматериалов дается в килограммах на кубометр (кг/м 3 ). Перемножив найденный объем с удельным весом материала получаете массу материала для этой плоскости.

Пример расчета массы стены

Чтобы стало понятнее, приведем пример. Посчитаем сколько весить будет стена из профилированного соснового бруса 150*150 мм, с обшивкой из липовой вагонки толщиной 14 мм, обрешетка из соснового бруска 50*20 мм. Стена длиной 4 м и высотой 2,8 м.

Удельный вес закупленного соснового бруса (может быть разным) 570 кг/м 3 , вагонки 530 кг/м 3 , бруска 510 кг/м 3 .

Площадь стены: 4 м * 2,8 м = 11,2 м 2 .

Объем бруса в стене будет 11,2 м 2 * 0,15 м (толщина бруса) = 1,68 м 3 .

Умножив объем на удельный вес бруса, получим массу стены: 1,68 м 3 * 570 кг/м 3 = 957,6 кг.

Теперь находим объем вагонки на стене: 11,2 м 2 * 0,014 м (толщина вагонки) = 0,16 м 3 .

Сколько весит вагонка узнаем, умножив ее удельный вес на объем: 0,16 м 3 * 530 кг/м 3 = 84,6 кг.

Количество обрешетки считают по-другому: определяем сколько планок прибивается. Мы будем прибивать обрешетку вдоль с шагом 60 см. Получится 5 планок длиной 4 м. Погонных метров всего будет 20. Теперь находим объем: 20 м.п. * 0,05 м * 0,02 м = 0,02 м 3 .

Теперь находим массу обрешетки: 0,02 м 3 * 510 кг/м 3 = 10,2 кг.

Теперь находим массу всех материалов для стены: 957,6 кг + 84,6 кг + 10,2 кг = 1052,4 кг.

Думаем, принцип понятен. Но считать так каждую стену долго. Дальше можно сделать проще: определить, сколько весит один квадратный метр стены, затем найти площадь всех стен, имеющих такую же отделку и получить общую их массу.

Мы рассчитали, что масса стены площадью 11,2 м 2 будет 1052,4 кг. Получается, что один квадрат весит 1052,4 кг / 11,2 м 2 = 93,96 кг/м 2 . Теперь посчитав, площадь всех стен с такой отделкой, можем найти их общую массу. Пусть общая их площадь 42 м 2 . Тогда весить они будут 42 м 2 * 93,96 кг/м 2 = 3946,32 кг.

По такой методике находите массу всех перечисленных элементов. Если они имеют сложную геометрию, разбиваете их на простые фигуры и так определяете площадь. С остальным проблем быть не должно.

Полезная нагрузка дома

Кроме стройматериалов на фундамент будет давить вся обстановка в доме: мебель, техника, люди и т.д. Считать все это очень уж долго, так что при планировании принимают, что на один квадратный метр площади полезная нагрузка составляет 180 кг/м 2 . Чтобы узнать общую полезную нагрузку дома, его площадь (всех этажей) умножаете на эту цифру.

Снеговая нагрузка

В большинстве регионов необходимо еще учитывать нагрузки на фундамент от снега. Снеговые нагрузки определены по регионам (смотрите фото), их значения приведены в таблице.

Но так как кровли разные, а них скапливается разное количество снега. Потому в зависимости от угла ската применяются коэффициенты:

• угол наклона меньше либо равен 25° — коэффициент равен 1 (снеговая нагрузка берется из таблицы без изменений);
• угол наклона больше либо равен 60° — коэффициент равен 0 — снеговая нагрузка не учитывается.

Во всех остальных случаях (угол наклона кровли от 25° до 60°) значения выбирают от 0 до 1 (строят график и по нему определяют коэффициент).

Как рассчитать снеговую нагрузку на кровлю? Вы нашил свой регион, знаете среднюю нагрузку на квадрат кровли, определили коэффициент. Теперь необходимо общую площадь кровли умножить на все эти цифры.

Пример: пусть снеговая нагрузка в регионе 180 кг/м 2 , общая площадь кровли 65 м 2 , коэффициент учета угла ската кровли 0,82 (угол наклона около 30°). Находим снеговую нагрузку: 65 м 2 * 180 кг/м 2 * 0,82 = 9594 кг.

Эту нагрузку необходимо будет добавить к массе дома и его полезной нагрузке.
