Провод ВВГ
Один из популярных и экономичных вариантов для скрытой проводки. В России почти повсеместно используется ВВГ кабель.
Расшифровка аббревиатуры:
- если не указан символ А — то внутри медные провода;
- В — означает ПВХ изоляцию;
- В — наружный слой также произведён из ПВХ;
- Г — голый, указывает что провод не бронированный.
Внешняя изоляция не распространяет огонь и не выделяет едкий дым. Такая оболочка безопасна, потому что при пожаре, огонь не пойдет по проводке дальше.
ВВГ кабель разрешается применять в разных целях, например для стационарной электропроводки с напряжением не больше 1кВ. Для применения в бытовых целях необходимо использовать кабель с изоляцией до 660В. Такие изделия могут служить до 30 лет при правильной эксплуатации. ВВГ модель применяется при температурах от −50 до 70 градусов, максимальный критический показатель 170 градусов. Что больше, чем в любом изделии, указанном ниже. Разрешается использовать в саунах, подвалах и местах с повышенной влажностью, предварительно поместив в защитную гофру. Стойко переносит перепады температур и дополнительные нагрузки.
Нормативно-правовые ограничения
Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.
На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.
Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.
После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.
Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.
Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах
Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.
Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье – Как рассчитать мощность, силу тока и напряжение: принципы и примеры расчета для бытовых условий
Расположение розетки для кондиционера
Нет регламентирующих документов о расположении точки подключения климатических систем к электросети. Но нужно учитывать общие правила обустройства линий. Если это делается на этапе ремонта, нужно формирование штроб – они проходят вертикально или горизонтально. Диагональное размещение запрещено. Альтернатива – установка проводки в защитных коробах поверх стены. Актуально для деревянных стен.
При выборе, где расположить точку подключения, нужно учесть:
- общий дизайн помещения;
- расположение мебели, других предметов интерьера;
- длина шнура питания от внутреннего блока.
Последний можно удлинить. Для этого снимите вилку, соедините контакты провода с другим с помощью специальной гильзы. Обязательно использовать изолирующую ленту и термоусадочный материал. Так можно правильно расположить точку соединения с электропроводкой независимо от расположения внутреннего блока кондиционера.
Планирование и разметка

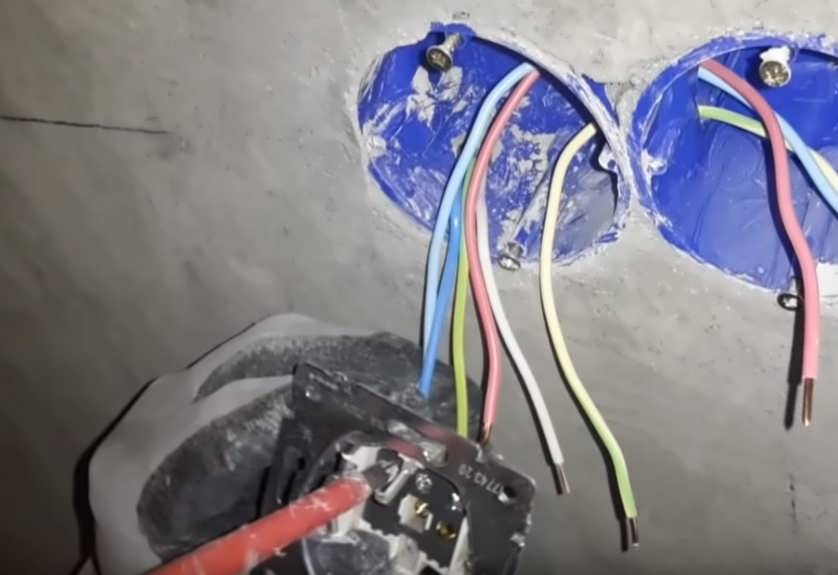

Прежде чем браться за дело нужно выбрать оптимальное место для установки розетки. Она должна располагаться в непосредственной близости от машины, но надо учитывать и расстояние до щитка. Не стоит забывать, что чем дальше щиток, тем больше провода потребуется, кроме того, тем больше работы по штроблению и последующей заделки канала придется выполнить.
Место установки розетки, как и трассу провода, отмечают маркером непосредственно на стене. Планируя маршрут, надо помнить о том, что провод должен проходить или строго вертикально, или строго горизонтально. Нарушение данного правила может послужить причиной аварии, не зная, где проложена проводка, можно крайне неудачно забить гвоздь или закрутить шуруп.
Закончив разметку, стоит еще раз все проверить, а заодно и убедиться в достаточном количестве провода и правильно выбранном его сечении
Тут важно понимать, что качественная проводка для стиральной машины — это сплошная проводка. В канале не должно быть соединений, скруток – это места потенциального возгорания
Предварительные параметры нашей электрической сети
Для того, чтобы решить, какой кабель использовать для проводки в квартире, нам сначала необходимо определиться с целым рядом параметров. Прежде всего, следует выбрать способ монтажа проводки, также следует определить количество жил кабеля, параметры помещений, в которых предстоит монтаж, количество проводов, проложенных совместно, и некоторые другие аспекты.
Способ монтажа проводки
На данный момент существует два основных вида монтажа проводки. Это скрытый и открытый монтаж.
Каждый из них имеет собственные преимущества и недостатки, и отдать предпочтение одному из них можно только после детального рассмотрения. Кроме ваших предпочтений в выборе не малую роль играют нормы ПУЭ по условиям электрической и пожарной безопасности.
Выбор способа монтажа проводки
- Открытая проводка достаточно проста в монтаже, имеет хорошую ремонтопригодность и относительно быстро монтируется. В то же время она портит дизайн комнат, забирает у нас свободное пространство и требует дополнительных коробов или труб для механической защиты.
- Хотя, с другой стороны, согласно 2.1.2 и 2.1.3 ПУЭ, требования к открытой проводке при монтаже по сгораемым конструкциям по многих параметрам не такие жесткие. Благодаря этому для монтажа по деревянным и другим сгораемым конструкциям выбирают именно этот тип монтажа.
- Проводка электрического кабеля в квартире скрытым способом позволяет скрыть все инженерные сети и не требует дополнительной защиты при монтаже по несгораемым конструкциям. В то же время трудоемкость выполнения работ значительно выше, ремонтопригодность не высока, а подключение дополнительных электроприборов может вызвать определенные трудности.
- Кроме того, согласно табл. 2.1.2 и 2.1.3 ПУЭ, выбор скрытой проводки для электроснабжения деревянного дома сопряжен с большим количеством трудностей и необходимости применения дополнительных средств защиты. Из-за этого конечная цена такой проводки будет значительно выше. В то же время п.12.22 ВСН59-88 рекомендует применять только скрытую проводку в ванных комнатах, санузлах и других комнатах с повышенной влажностью.
- Исходя из всего этого часто, приходится выбирать открытую проводку для одних комнат и закрытую для других. Это не является нарушением, но при дальнейшем выборе — какой кабель нужен для проводки в квартире, эти особенности следует учитывать.
Выбор количества жил провода
Чтобы определиться, каким кабелем делать проводку в квартире или доме, необходимо знать количество жил кабеля. Здесь все достаточно просто, и ПУЭ дает однозначный ответ.
Выбор количества жил провода
Итак:
- Согласно п. 6.1.20 ПУЭ, к розеткам в квартире от группового щитка должен быть подведен отдельный нулевой защитный провод. Исходя из этого, для однофазной сети 220В мы должны использовать трехжильный провод.
- Если вы используете трехфазную сеть, то вам необходим четырехжильный кабель. При этом, если она имеет ответвления к однофазному оборудованию, то она должна иметь защитный проводник. Поэтому в этом случае следует применять пятижильный провод.
Сечение кабеля для розеток
При выборе сечения кабеля для бытовых розеток в квартире, в первую очередь обращаемся к ПУЭ (правила устройства электроустановок) Таблица 7.1.1., в которой указано минимальное сечение для линий групповых сетей 1,5 мм.кв.
Но медный кабель, таким сечением, выдерживает ток всего в 18А, что соответствует примерной мощности 4,1 кВт. Если учесть то, что мы редко прокладываем отдельные кабели от распределительного щита на каждую розетку, а на одной линии, зачастую, подключены сразу несколько розеток, то такого сечения явно будет недостаточно.
Оптимальным же сечением кабеля для розеточных групп в квартире является 2,5 мм.кв., такой кабель выдерживает ток в 27 А, соответственно нагрузку общей мощностью около 6 кВт. Использовать жилы большего сечения, например, 4мм.кв, уже нет смысла, т.к. они физически не поместятся в клеммах механизмов розеток, а кроме того, такие кабели, тяжелее прокладывать и экономически, это будет более затратно.
Стоит отметить, что все выпускаемые бытовые электроприборы, которые включаются в розетку, редко бывают мощнее, чем 3,5 кВт. Поэтому, используя в электропроводке розеточных групп кабель сечением 2,5 мм.кв. вы можете быть уверенными, что они выдержат любой бытовой электроприбор, даже при длительной работе.
Выбор кабеля для проводки
Электрическая проводка состоит из кабелей, проводов и креплений между ними. Провод — это одна токопроводящая жила, покрытая в зависимости от места использования герметичной неметаллической оболочкой, обмоткой или оплёткой из самых разных материалов.
Кабель состоит из нескольких проводов, объединённых под одной оболочкой
Маркировка проводов
Между собой провода различаются:
- Материалом — медь, алюминий, алюмомедь.
- Типом оболочки.
- Сечением жил — от 0,35 до 70 мм2 и более.
- Изоляцией.
- Номинальным напряжением.
- Количеством жил.
Наименование проводов представляет собой аббревиатуру, в которой зашифрованы начальные символы материалов, из которых они изготовлены, число жил и площадь сечения. Например, под маркировкой АВВГ 4*2,5 скрывается алюминиевый кабель с 4 жилами в виниловой изоляции, покрытый виниловой оболочкой и не имеющий брони. Обычно такие кабели зовутся голыми. Когда кабель выполнен из меди, буквы «А» нет. Для обычных помещений чаще всего используются кабели таких марок:
- ВВГ — круглый или плоский провод для помещений с нормальной влажностью. Проводники медные, одножильные. Модификация ВВГнг — негорючая, не распространяет горение при монтаже в пучках. Исполнение ВВГнг-LS — то же самое, но с низким дымовыделением. Эти типы кабелей безопаснее всех. Количество жил в кабеле — от 1 до 4;
- АВВГ — круглый или плоский кабель для прокладки внутри помещений с нормальной влажностью. Проводники алюминиевые, одножильные. Горению не подвержен. Количество жил в кабеле — от 1 до 4;
- NYM — негорючий круглый кабель с одножильными медными проводниками. Аналог отечественного кабеля ВВГнг;
- ПВС — круглый кабель с многожильными медными проводниками;
- ШВВП — плоский кабель с медными многопроволочными проводниками. Максимальное сечение кабеля ШВВП — 0,75 мм2. Используется для подключения электроники и бытовой техники.
Таблица: силовые кабели с ПВХ и резиновой изоляцией
| Маркировка | Обозначение |
| АС | алюминиевая жила и стальная оболочка |
| АА | алюминиевая жила и алюминиевая оболочка |
| Б | броня из двух стальных лент с антикоррозийным покрытием |
| В (первая) | ПВХ-изоляция |
| В (вторая) | ПВХ-оболочка |
| Г | без защитного слоя поверх оболочки |
| Шв | оболочка из выпрессованного ПВХ-шланга |
| Шп | оболочка из выпрессованного полиэтиленового шланга |
| К | броня из круглых оцинкованных стальных проволок |
| С | свинцовая оболочка |
| О | отдельные оболочки поверх каждой фазы |
| Р | резиновая изоляция |
| НР | оболочка из резины, не поддерживающей горение |
| Пс | изоляция или оболочка из самозатухающего полиэтилена |
| Пв | изоляция из вулканизированного полиэтилена |
| нг | не поддерживает горение |
| LS | пониженное дымовыделение |
| КГ | кабель гибкий |
Критерии выбора провода
Для квартиры подойдёт изолированный электропровод, предназначенный для бытового применения и рассчитанный на напряжение 220–380 вольт, и он бывает:
- Медный. В настоящее время чаще всего используется медный кабель, так как сопротивление меди меньше, соответственно, такой провод может пропустить больший ток и обеспечить большую мощность. Также медный провод долговечен и прочен, легко поддаётся лужению, пайке и сварке при помощи самых доступных инструментов. Минус меди в том, что она быстро окисляется, а также дороговизна. Кроме того, если соединение не облудить, то оно со временем будет проводить ток всё хуже и начнёт греться.
- Алюминиевый. Это химически более активный материал, и он легче, чем медь. Зато проводимость у него в два раза ниже. Сварку алюминия осуществляют только в среде инертного газа, а пайку — с использованием припоя и флюса. И соединяется он только с алюминием — через болты и гайки. В процессе монтажа соединений (кроме сварки) требуется зачистка и смазка. Напрямую соединять алюминий и медь нельзя, так как место контакта быстро разрушится. Поэтому эти два провода соединяются только через клеммник или третий металл. Стоимость алюминиевого провода в несколько раз ниже, чем у медного.
Провода и кабели бывают одножильными и многожильными. Для скрытой проводки чаще используется одножильный провод, так как он жёсткий, поэтому многократно сгибать его нельзя. Многожильный провод мягкий и хорошо выдерживает многочисленные перегибы, поэтому годится для открытой проводки и использования в качестве шнура для подключения электротехники. Основное правило — остановиться на одном материале и всю проводку делать из него.
Многожильный кабель выдерживает изгибы и хорошо принимает форму сложных поверхностей
Подключение кабеля к электроплите
Для подключения электроплиты обязательно используют выделенную линию с защитным автоматом от квартирного щитка или домового. Номинал автомата подбирается также в зависимости от потребляемого тока плитой с округлением в большую сторону, чаще всего в пределах 40-50А.
Существует 3 основных способа подключения электроплит:
- проводом от клемм ввода к специальной силовой розетке
- через клеммную коробку
- напрямую силовым кабелем от щитка к клеммам ввода
Второй и третий способы считается более надежными, но неудобным, так как в случае необходимости отключить питание, нужно выключать автомат в щитке.

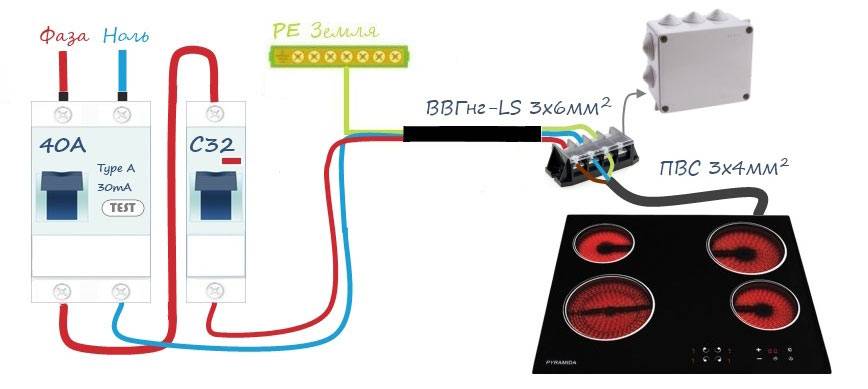

Схема подключения электроплиты через клеммную коробку
Подключение электроплиты с розеткой и вилкой наиболее распространенный и привычный способ. Для ознакомления с техникой подключения этим способом рекомендуем ознакомиться с видео ниже.
Информационный ресурс мастеров и инженеров, нормативные документы, экзаменационные билеты (тесты), образцы документов, справочные материалы.
Как выбрать сечение кабеля для частного дома
При строительстве дома, возникает вопрос, кабелем какого сечения будет проложена электропроводка и как будут подключены отдельные электроприборы. Как обычно, можно доверится профессионалам и заказать проект электроснабжения дома. Также можно имея общие знания по электрике, самостоятельно выбрать сечение необходимых кабелей. В данной статье я постараюсь объяснить, как правильно и проще всего выбрать сечение кабелей.
Сечение кабеля, проще всего выбрать по мощности присоединённых электроприборов. Чем выше присоединения мощность, тем больше сечение проводника. Так как кабель меньшего сечения дешевле, то возникает соблазн сэкономить. Только экономия в этом случае должна быть обоснована. Если кабель выбрать сечением меньше необходимого, тогда кабель будет греться и возникает опасность возгорания изоляции.
Кабели разделяются по материалу проводника, на кабели с алюминиевыми и медными проводниками. Раньше наиболее распространены были алюминиевые кабели. Но они обладают большим сопротивлением по сравнению с медными кабелями, имеют большее линейное расширение, подвержены коррозии и поэтому считаются менее безопасными. В настоящее, для электропроводки частных домов, применяются в основном медные проводники.
Для определения необходимого сечения кабеля электропроводки, необходимо посчитать всю присоединяемую мощность электроприемников дома. На каждом электроприборе написана мощность измеряемая в Ваттах или Киловаттах (русское обозначение – Вт, кВт международное – W, kW), 1 Киловатт = 1000 Ватт.
На электроприборах вместо мощности может указываться сила тока. В таком случае нужно воспользоваться формулой:
P – мощность, в Ваттах; I – сила тока, в Амперах; U – напряжение сети, в Вольтах (220 Вольт).
Например на вашем телевизоре указана сила тока – 0,9 А
Подставляем в формулу – Р = 0,9*220, получаем мощность телевизора Р = 198 Ватт
Общая мощность считается примерно, с увеличением в большую сторону. Если мощность неизвестна, так бытовую технику вы еще не приобрели, то можно воспользоваться ниже приведенной таблицей.
Приблизительная мощность бытовых электроприборов:
| Телевизор | 100-400 Вт |
| Обогреватель | 1000-2500 Вт |
| Кондиционер | 1000-3000 Вт |
| Холодильник | 300-600 Вт |
| Утюг | 2200 Вт |
| Электрочайник | 1000-2000 Вт |
| Водонагреватель накопительный | 1500 Вт |
| Пылесос | 400-2000 Вт |
| Электроплита | 7000-10000 Вт |
| Стиральная машина | 2500 Вт |
| Посудомоечная машина | 2000 Вт |
| Микроволновка | 800-1000 Вт |
| Компьютер | 200 Вт |
| Принтер | 350 Вт |
| Люстра с лампами накаливания | 100-500 Вт |
| Люстра с диодными лампами | 10-100 Вт |
Посчитав общую мощность планируемых к подключению электроприборов, мы определим общую нагрузку дома или квартиры. Определяя общую мощность подходите реально к тому сколько электроприборов может быть одновременно включены. Например кондиционер и обогреватель, скорее всего включать одновременно не будете. Исходя из общей нагрузки определяем сечение вводного кабеля. Далее распределяем приборы по группам электропроводки и определяем сечение кабелей электропроводки каждой группы. Сечение кабелей определяется по мощности, с помощью ниже приведенной таблицы.
Таблица выбора сечения кабелей и проводов скрытой электропроводки с медными жилами
| Сечение жилы кабеля, мм² | Мощность, кВт напряжение 220В | Мощность, кВт напряжение 380В |
| 1,5 | 4,1 | 10,5 |
| 2,5 | 5,9 | 16,5 |
| 4 | 8,3 | 19,8 |
| 6 | 10,1 | 26,4 |
| 10 | 15,4 | 33 |
| 16 | 18,7 | 49,5 |
| 25 | 25,3 | 59,4 |
Например общая нагрузка дома подключенного к сети 220В – 12 кВт, сечение вводного кабеля должно быть не менее 10 мм².
Как правило, в частных домах групповые линии прокладываю кабелем ВВГ 3Х2,5мм². В этом случае нагрузка на групповую линию должна быть не более 5,9 кВт.
К светильникам и люстрам обычно прокладывается кабель ВВГ 3Х1,5мм²
| Линии групповых сетей сечением ниже 1,5 мм² не допускаются, согласно правилам устройства электроустановок (ПУЭ) |
Для подключения мощного электроприемника, рекомендуется прокладывать отдельную линию от вводного щита. Например для подключения электроплиты мощностью 9 кВт к сети 220В, нужно проложить отдельный кабель сечением не менее 6 мм².
Правила выбора кабеля для проводки в доме
Выбранный кабель должен соответствовать следующим правилам:
- Обеспечивать нужный уровень электро- и пожаробезопасности.
- Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
- Допускать быстрый и удобный монтаж.
Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.
Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.
При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.
Маркировка
Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.
Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:
- В (Вр) — поливинилхлорид;
- П (Пс) — полиэтилен;
- С — свинец.
Цифры указывают на число жил и площадь сечения каждой из них.
Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.
Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.
Расчет сечения
Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.
Мощность
Сложив все значения потребляемой мощности одновременно подключаемых приборов, получим суммарную нагрузку на электросеть. Чтобы подбирать нужное сечение провода, удобно пользоваться таблицей:
| Вид проводки | Жилы | Суммарная мощность, кВт2,0 | Площадь сечения, мм² |
|---|---|---|---|
| Открытая | Из меди | 3,3 | 0,75 |
| 3,7 | 1,0 | ||
| 5,0 | 1,5 | ||
| 5,7 | 2,0 | ||
| 6,6 | 2,5 | ||
| 9,0 | 4,0 | ||
| Из алюминия | 4,6 | 2,0 | |
| 7,0 | 4,0 | ||
| 8,5 | 6,0 | ||
| 13,0 | 10,0 | ||
| Закрытая | Медные | 3,0 | 1,0 |
| 4,1 | 2,0 | ||
| 5,9 | 4,0 | ||
| 7,4 | 6,0 | ||
| 11,0 | 10,0 | ||
| Алюминиевые | 3,0 | 2,0 | |
| 4,6 | 4,0 | ||
| 5,7 | 6,0 | ||
| 8,3 | 10,0 |
По токовой нагрузке
По формуле I=P/U определяют, какое сечение кабеля нужно выбрать.
I — максимальный ток нагрузки.
P — суммарная мощность всех устройств, U=220 В — напряжение сети.
Зная, что 1 мм² алюминиевой жилы пропускает около 4-6 А, а медной — 10 А, высчитывают нужное сечение.
Этот расчет неточен, т.к. не учитывает необходимый запас мощности кабеля, вид проводки, материал жил и пр. В связи с этим при расчете нужно умножать полученное значение на 1,5, чтобы создать резерв максимально допустимой нагрузки.
Например, согласно инструкциям, мощности подключаемых приборов составляют:
- 2,3 кВт;
- 0,6 кВт;
- 1,2 кВт.
Тогда общая мощность одновременно подключенных устройств составит:
P = 2,3+0,6+1,2 = 4,1 кВт, т.е. 4100 Вт.
Ток нагрузки составит I = 4100/220 = 18,6 A.
Т.о., допустимое сечение медного провода составит 18,6/10=1,9 мм². Умножив это значение на 1,5, получим 2,9 мм².
В случае применения кабеля с алюминиевыми жилами показатель толщины провода увеличивается в 1,5 раза.
Расчет по длине
Наилучший вариант — по возможности не состыковывать отрезки кабеля, т.к. места соединения ухудшают качество проводки. Для этого стоит определять нужную длину кабеля с небольшим запасом. Резерв может потребоваться при изгибах, поворотах или ошибках монтажа.
Алюминиевый
Преимущества алюминиевого кабеля по сравнению с медью:
- небольшой вес;
- легкость монтажа;
- меньшая стоимость.
Среди его недостатков можно отметить недолговечность, низкую степень безопасности и необходимость применения переходников для соединения с медным проводом.
Медный
Преимущества медных проводов:
- улучшенные технические характеристики: высокая проводимость, устойчивость к сгибанию, повышенная прочность;
- большой срок службы.
Основным недостатком этого кабеля является его высокая стоимость.
Критерии выбора
Чтобы правильно подобрать кабель для проводки, учитывайте следующие рекомендации:
Проводник должен быть трехжильный (как на фото ниже), т.к
на сегодняшний день очень важно делать заземление в жилых домах. Даже если у вас нет еще заземления, но планируется замена электропроводки в квартире, лучше выбрать трехжильный проводник и просто временно не задействовать желто-зеленый провод (заизолировать его)
Материал жил — обязательно медь. Алюминиевая проводка уже не используется и к тому же запрещена правилами ПУЭ. О плюсах и минусах алюминиевой электропроводки можете прочитать в нашей отдельной статье.
Очень важно правильно выбрать сечение кабеля для проводки. Для этого нужно знать суммарную мощность всех электроприборов или же выполнить более точный расчет сечения — по токовой нагрузке
Зная силу тока достаточно воспользоваться таблицей ниже и выбрать подходящий размер жил. Подробнее узнать о расчете сечения кабеля по мощности и току вы можете в нашей статье. Если говорить о стандартных сечениях, то для освещения используют 1,5 мм.кв., а для силовой линии (розетки) нужно выбрать 2,5 мм.кв. Для подключения электроплиты и других бытовых приборов, где большое потребление электроэнергии, сечение электропроводки должно быть не меньше 4 мм.кв. Значения указаны для медного проводника.
Также одним из важнейших критериев выбора кабеля для электропроводки является его марка. Так как на рынке кабельной продукции существует достаточно много различных наименований изделий, нужно изучить характеристики часто используемых и выбрать подходящий вариант для собственных условий. Для домашней проводки рекомендуем использовать кабель ВВГ, ВВГнг или же NYM (два последних проводника не распространяют горение, поэтому их лучше всего выбрать для электропроводки в деревянном доме и предбанника в бане). ВВГ можно использовать для разводки электрики в квартире, а также в хозяйственных постройках, например, в гараже. Непосредственно в парилке бани советуют применять термостойкий провод РКГМ. На улице, от столба до дома лучше протянуть провод СИП.
Ну и последнее, на что вы должны обратить внимание при выборе — завод-изготовитель кабельной продукции. Остерегайтесь подделок и не проверенных брендов, ведь в этом случае из соображений экономии завод может сэкономить на сечении проводников, толщине изоляции и самом качестве изоляционного слоя
Это в результате может повлечь за собой неблагоприятные последствия, например, перегрев и возгорание электропроводки при подключении нагрузки, на которую он должен был быть рассчитан. О лучших производителях кабеля в России мы рассказывали в соответствующей статье. На сегодняшний день лидируют такие заводы, как ГК «Севкабель», ЗАО «Москабель», ООО «Рыбинсккабель», ООО «Камкабель» и ОАО «Электрокабель» Кольчугинский завод». Продукция этих изготовителей наиболее качественная, поэтому рекомендуем выбрать материалы именно от этих заводов.
Напоследок рекомендуем ознакомиться с мнениями экспертов на предоставленных видео:
Вот мы и рассказали, как выбрать кабель для электропроводки в квартире и частном доме. Надеемся, предоставленные советы помогли вам в правильном выборе сечения, марки и типа проводника!
Будет полезно прочитать:
Выбор розетки
В 90% случаев стиральные машины устанавливаются в ванной комнате. А это – помещение с повышенной влажностью. Поэтому розетка требуется с повышенным классом влагозащиты. Рекомендуется придерживаться следующей схемы:
- Розетка располагается на расстоянии до 0,6 метров от ванны/душа/мойки. Корпус розетки должен соответствовать нормативам IP X5 (вместо X будет стоять другое число – оно указывает на класс устойчивости к проникновению пыли и грязи внутри корпуса).
- Розетка располагается на расстоянии от 0,7 до 2,4 метров. В этом случае корпус должен соответствовать нормативам IP X4.
- Розетка располагается на расстоянии свыше 2,4 метров. Можно использовать обычную «бытовую» розетку.
Ещё один нюанс – следует отдавать предпочтение розеткам с керамическим, а не пластиковым корпусом. Они даже при коротком замыкании или сильном перегреве не плавятся, не загораются – это будет своего рода дополнительной защитой.
Условное обозначение «зон опасности». В зоне 1 размещать розетку не следует
Можно ли вместо розетки устанавливать «автомат» (автоматический выключатель)? В принципе, можно, но в такой схеме есть несколько существенных недостатков:
- автомат необходимо заключать в дополнительный герметичный корпус, который будет защищать подключение от попадания брызг, влаги, грязи;
- автоматы устанавливаются только наружно, в стену их можно монтировать только закрывая гипсокартонном, для миниатюрных ванных комнат формирование дополнительной фальш-стены – не вариант;
- по умолчанию в стиральных машинах имеется выход именно под розетку, для подключения через «автомат» приходится обрезать штекер вилки, из-за чего потребитель теряет гарантию (производитель получает право отказать в обслуживании, так как в конструкцию устройства внесены изменения).
Так что рекомендуется ставить именно розетки. Наличие защитной «шторки» на ней – не обязательно. А вот ставить так называемые «умные» розетки (с дистанционным управлением, измерением температуры проводки) – не следует. Из-за повышенных токов платы управления ими, как показала практика, часто выходят из строя.
Защитная шторка практически никакой защиты от влаги не предоставляет. Главное — наличие внутренних защитных мембран, которые автоматически открываются при подключении вилки
Допустимая нагрузка на розетку
При выборе розетки следует учитывать и допустимую пиковую нагрузку на неё. Большинство бытовых моделей рассчитаны на работу в сети 220 В. при силе тока в 16 А. Это означает, что максимальная мощность подключаемой к таковой розетке стиральной машины должна быть не выше 3,5 кВт. (220В*16А=3520 Вт). Если устройство потребляет от 3 кВт. и выше, то однозначно рекомендуется монтировать розетку с допустимой пиковой нагрузкой от 25 А. В этом случае риск перегрева контактов и самого корпуса исключаются.
Одно из распространенных последствий установки розетки, которая не рассчитана на высокие нагрузки. Такое же бывает, если внутреннее соединение на клеммах — не качественное
Монтаж розетки для кондиционера
Определившись, где должна быть точка подключения и выбрав модель, можно приступать к монтажу. Первое – убедитесь, что электросеть обесточена. Для этого нужен индикатор. Сечение провода минимум 2 мм. Не применять алюминиевую проводку, при высокой мощности она нагревается, нельзя напрямую подключать к металлическим элементам электрических цепей. Это приведет к окислению контактов. Используйте медные электропровода. Для деревянных стен допускается установка только накладных или наружных моделей.
Фактическая высота розетки должна соответствовать принятым нормам. Нужно правильно измерить расстояние от пола, потолка и окон. В качестве точки отсчета используйте центр, а не границы контура. При штробировании глубина и ширина должна быть больше габаритов кабеля на 1-2 мм.
Для работ нужен штроборез, дрель-перфоратор, насадка для формирования ниши в стене, изолента, термоусадочная лента. Во время обработки бетонных или кирпичных поверхностей будет много пыли, мебель рекомендуется закрыть пленкой или временно убрать из зоны монтажа.
Порядок установки
- Сделайте штробы и отверстие.
- Установите проводку.
- Зачистите концы проводов на 0,5-1 см.
- Для скрытых моделей ослабьте винты фиксации в монтажном отверстии стены, для накладных и наружных – снять заднюю крышку.
- Закрепите очищенные провода (фаза, ноль, заземление) в соответствующих клеммах.
- Проверьте надежность соединения.
- Установите корпус в стену, закрепить.
Кстати, рекомендуем полезную статью про домашние растения, которые обязательно нужно выращивать дома, чтобы очищать воздух.
С помощью индикаторной отвертки проверьте наличие электрической цепи. Корпус должен надежно крепиться к стене, при возможных резких рывках вилки он остается на месте.
Открытая и закрытая прокладка проводов
В зависимости от размещения проводка делится на 2 вида:
- закрытая;
- открытая.
Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.
При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.
Определение площади сечения проводника по его диаметру
Какая проводка лучше — сравнение медной и алюминиевой электропроводки
Какой провод лучше использовать для проводки в квартире и в частном деревянном доме?
Как рассчитать падение напряжения по длине кабеля в электрических сетях
Как перевести амперы в киловаты?
Способы вычисления потребления электроэнергии бытовыми приборами
