Что такое и как расшифровывается самонесущий изолированный провод (СИП)

Конструкция проводов СИП

Чтобы знать как правильно выбрать такой кабель, надо в первую очередь определиться каких он бывает конструкций. Первые символы маркировки, следующие сразу за аббревиатурой, обозначают разновидность СИП-кабеля, которая отмечается как 1, 1А, 2, 2А, 4, 4н, 5 и 5н. Они показывают из чего сделаны нулевые провода, есть ли на них изоляция и за счет чего обеспечиваются самонесущее свойство кабеля (стальная жила внутри нулевого провода или прочность общей конструкции)

СИП-1 и СИП-1А

Эти марки электрического провода СИП практически идентичны по своим характеристикам. Единственная разница между ними заключается в наличии изоляции на нулевой жиле: на СИП-1 ее нет, а на СИП-1А – есть. При этом сама нулевая жила имеет стальной сердечник и может быть большего, равного или меньшего сечения чем фазные провода, в зависимости от марки и назначения кабеля. Материал изоляции – термопластичный полиэтилен с рабочей температурой эксплуатации от -60 до +50 С°, без ущерба для своих свойств выдерживающий длительный нагрев до +70 С°. Количество жил – 2-4.

СИП-2 и СИП-2А

Имеет точно такое же строение и токопроводящие характеристики, как и провода марки СИП-1, но разработан он для эксплуатации в более жестких условиях, что выражается в применении изоляции из сшитого светостабилизированного полиэтилена. Это более прочный материал с улучшенными характеристиками термостойкости – рабочая температура от -60 до +50, но длительный нагрев он выдерживает до +90 С° и может использоваться в регионах с холодным климатом. Количество жил – 2-4.

СИП-3

В отличие от остальных марок кабелей СИП, этот делается исключительно одножильным, использующимся для линий электропередач напряжением 10-35 кВольт. Он состоит из стального сердечника, вокруг которого обвита проволока из алюминиевого сплава – AlMgSi. Этот материал обладает высокими токопроводящими и прочностными характеристиками, а также более устойчив к коррозии. В качестве изоляции применяется светостабилизированный полиэтилен, что позволяет использовать кабель СИП в регионах со сложными климатическими условиями.

СИП-4 и СИП-4н

Провод с жилами равного сечения от 16 до 120 мм², количество которых может быть 2-4 штуки. Несущие свойства в равной степени распределяются на все жилы. В качестве изоляции используется термопластичный полиэтилен. Может эксплуатироваться при температурах от -60 до +50 С°, при этом выдерживать длительный нагрев до +90 С°. Различия в маркировке обусловлены материалом из которого сделаны сами токопроводящие жилы – в СИП-4 это чистый алюминий, а СИП-4н – алюминиевый сплав. Также применяется маркировка СИПн-4, которая говорит что изоляция не распространяет горение.

СИП-5 и СИП-5н

По аналогии с проводами СИП-1 и СИП-2 отличаются от кабеля СИП-4 и СИП-4н материалом изоляции, которая сделана из сшитого светостабилизированного полиэтилена. Это позволяет на 30% увеличить ее устойчивость к длительному нагреву и переохлаждению, что определяет сферу использования как для умеренного и холодного климата.

Любой провод СИП имеют расчетный срок службы от 40 лет и при монтаже стребуют выдерживания радиуса изгиба не меньше 10 диаметров всего кабеля.

Условия прокладки кабеля

При прокладке придерживаются правил:

1. монтаж осуществляется при температуре не ниже -20С;
2. трассу планируют и расчищают так, чтобы СИП не касался деревьев, бетонных или металлических конструкций;
3. не допускается волочение кабеля по земле.

Порядок действий при монтаже:

1. на опорах бандажной лентой крепят кронштейны, раскаточные ролики с пластмассовым покрытием и поддерживающие зажимы. Из бандажной ленты делают подобие хомута, затем затягивают его специальным устройством. Им же обкусывают излишки ленты. Дополнительно хомут из ленты фиксируется специальным крепежом. Протяжка без раскаточных роликов не допускается — это приведет к повреждению изоляции;
2. тележка с намотанным на барабан проводом устанавливается между опорами;
3. на противоположном конце монтируемой линии устанавливается раскаточная лебедка. Допускается раскатка вручную при соблюдении следующих условий: сечение жилы не превышает 50 мм2, а длина линии не более 100 м;
4. так называемый канат-лидер протягивают по раскаточным роликам и затем крепят посредством монтажного чулка и вертлюга к СИПу. Без вертлюга СИП в процессе протяжки перекручивается, что приводит к развивке жил. Впоследствии из-за образования просвета между ними, при сильном ветре или падении дерева возможен обрыв одной из жил. Кроме того, это приспособление удерживает пучок жил на конце СИП в собранном состоянии. Монтажный чулок равномерно распределяет нагрузку на СИП, чем обеспечивается целостность его изоляции. Также применение данного приспособления ускоряет процесс раскатки;
5. потянув за канат, лидер вручную или лебедкой, раскатывают СИП. Фиксируют его конец в поддерживающем зажиме. Канат-лидер заправляют в раскаточные ролики одновременно с установкой последних. Монтаж роликов начинают со стороны лебедки;
6. крепят на противоположной стороне лебедку с динамометром и подтягивают СИП, следя, чтобы показания на динамометре не превышали допустимого для данной марки провода значения. Максимально возможное продольное усилие приводится в специальных таблицах;
7. визуально проконтролировав провис СИП между опорами, оставляют его в таком положении в течение некоторого времени;
8. демонтируют лебедку и перекладывают провод с раскаточных роликов в поддерживающие зажимы;
9. фиксируют провод и стягивают его хомутами по обе стороны от каждого зажима (отступают 15 см) и под ним.

Арматура для кабеля СИП 4х16

При устройстве ответвлений подключение СИП-4 к магистрали выполняют специальным прокалывающим зажимом. При завинчивании болта контактная пластина с зубцами прокалывает изоляцию и внедряется в материал токопроводящей жилы, обеспечивая надежный контакт. Болт завинчивают до срыва головки.

Прокалывающий зажим герметичен, потому атмосферная влага ему не грозит.

Маркировка и расшифровка типов

Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» кабель СИП выполняется из термопластичного светостабилизированного полиэтилена, а несущие жилы из алюминиевого сплава и подразделяется на следующие типы:

СИП-1 и СИП-1А

Самый распространенный и часто применяемый тип воздушного кабеля. Благодаря своей конструкции изоляция выдерживает нагрев жил до 90 °С при нормальном режиме работы и даже до 250 °С при кратковременном коротком замыкании.

Конструктивно он состоит из 3-4 алюминиевых жил, покрытых полиэтиленовой изоляцией. Нулевой провод также выполняется из алюминиевого сплава и имеет стальной сердечник, вплетенный в центр кабеля. Он может быть изолированным или неизолированным. Если кабель маркируется буквой «А» в конце названия, то нулевой проводник имеет полиэтиленовую изоляцию (аналогично и для СИП-2А).

Расшифровка маркировки:

СИП-1 4*35 + 1*25 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 35 мм2 с одной неизолированной нулевой жилой сечением 25 мм2.

СИП-1А 4*25 + 1*16 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 25 мм2 с одной изолированной нулевой жилой сечением 16 мм2.

СИП-2

Отличается от СИП-1 типом полиэтиленовой изоляции. Изоляция выполняется с повышенными защитными свойствами к механическим повреждениям и является очень прочной. Такой кабель импортного производства имеет в маркировке 2F для провода с несущей жилой и 2AF – без таковой.

СИП-2 используется в любых климатических зонах и погодных условиях, а также при воздействии агрессивных сред.

СИП-3

Такой тип кабеля используется при устройстве высоковольтных линий с изоляцией из светостабилизированного полиэтилена на 6-35 кВ с толщиной до 3,5 мм. Имеет одну многопроволочную жилу с алюминиевым сердечником и может использоваться при низких температурах воздуха, не теряя эластичности. Маркируется следующим образом:

СИП-3 1*185–35 кВ – предназначен для переменного напряжения до 35 кВ и имеет жилу 185 мм2.

Обладает стойкостью к механическим повреждениям, агрессивным средам и низким температурам. Изоляция может сохранять свои свойства при кратковременном перегреве до 250 °С.

СИП-4

Главной особенностью конструкции самонесущего изолированного провода такого типа является отсутствие несущей жилы, только токопроводящие. По этой причине применение СИП-4 несколько иное. Его применяют для коротких линий электропередачи, например для передачи энергии, от трансформаторной подстанции к зданию или сооружению или устройства ответвлений от больших магистралей. По этой причине СИП-4 часто называют ответвительным.

СИП-5

Является аналогом СИП-4 и визуально с ним схож. Но конструкция такого типа кабеля все же имеет отличия: изоляция выполняется из негорючего материала и способна выдерживать критические температуры. Используется для передачи электрического тока с напряжением до 1000 В к зданиям или уличному освещению.

Расчет сечения провода сип по мощности

Купить провод СИП-4 2х16 недорого бухтой 100 метров.

Электросеть садового некоммерческого товарищества (далее СНТ). Какое сечение провода выбрать, чтобы в конце линии электропередачи получить минимально допустимое напряжение на электроприборах потребителя в любом из домохозяйств окраины поселка ?

Допустим нужно смонтировать линию электропередачи до одного или нескольких домов на значительном расстоянии ( L – метров) от трансформаторной подстанции.

1. 1. L-200 метров
2. 2. L-300 метров
3. 3. L-400 метров

• Расчет сечения провода СИП по мощности делаем на калькуляторе сечений кабеля (провода) для суммарной потребляемой мощности потребителями домохозяйств: Р – 15 кВт., 30 кВт. и 45 кВт..
• Подставляем заданные значения в калькулятор. Материал токопроводящей жилы берем алюминий , количество фаз 1 ( U – 230 В.).
• Получаем при потребляемой мощности Р – 15 кВт. Сечение алюминиевой жилы провода СИП должно быть:

1. L – 200 метров S – 95 мм²

2. L – 300 метров S – 120 мм²

3. L – 400 метров S – 185 мм²

При потребляемой в конце линии электропередачи мощности Р = 30 кВт. , сечение токопроводящей жилы самонесущего изолированного провода (СИП) будет соответственно больше и равно:

1. L – 200 метров S – 185 мм²

2. L — 300 метров S — 240 мм²

3. L — 400 метров S — 320 мм² (не существует)

Для мощности Р = 45 кВт. получим еще более невероятный результат:

1. L – 200 метров S — 240 мм²

2. L – 300 метров S — 350 мм² (не существует)

3. L – 400 метров S — 468 мм² (не существует)

• Технически и материально многие позиции выполнить не возможно, поэтому расчет имеет ознакомительный характер и убеждает нас, что использовать однофазную схему электросети распределения (при U = 230 В.) в поселке экономически не рекомендуется.
• При использовании трех — фазной схемы распределительной электросети (при U = 380 В.) мы снимаем многие проблемы особо удаленных от трансформаторной подстанции потребителей электроэнергии. Особенно это ярко выражено при мощности потребления Р = 30 кВт. и Р = 45 кВт., что подтверждает нам предыдущий расчет.
• Сделаем расчет для трех фаз.
• Подставляем заданные значения в калькулятор. Материал токопроводящей жилы берем алюминий , количество фаз 3 ( U – 380 В.).
• Получаем при потребляемой мощности Р – 15 кВт. Сечение алюминиевой токопроводящей жилы провода СИП должно быть:

1. L – 200 метров S – 16 мм²

2. L – 300 метров S – 25 мм²

3. L – 400 метров S – 35 мм²

При потребляемой мощности Р – 30 кВт. :

4. L – 200 метров S – 35 мм²

5. L – 300 метров S – 50 мм²

6. L – 400 метров S – 70 мм²

При потребляемой мощности Р – 45 кВт.:

7. L – 200 метров S – 50 мм²

8. L – 300 метров S – 70 мм²

9. L – 400 метров S – 95 мм²

• Из проделанных расчетов хорошо видно, что если трансформаторная подстанция расположенная в середине сельского поселения, коттеджного поселка, деревни или садового общества (СНТ), то радиальная трехфазная схема электроснабжения поселения самый оптимальный вариант. Эта схема наиболее экономически выгодная и минимизирует затраты на строительство распределительной электросети и исключит потери электрической энергии в проводах поселка.
• P.S. От трансформаторной подстанция в посёлке можно построить проводом СИП-2-3х120+1х95 одну ЛЭП длиной L — 250 метров и нагрузить линию мощностью P — 100 kW и не более. При условии, что на каждой фазе ЛЭП будет нагрузка симметричной или желательно равна P — 33,3 kW. Для нагрузки P — 200 kW должен быть построен второй фидер (ЛЭП) длиной L — 250 метров , а для потребляемой мощности абонентами P — 300 kW нужен третий фидер и так далее. Расчет сделан при напряжении на клеммах трансформатора U — 380 В и при допустимых потерях напряжения — 5%, если на трансформаторной подстанции напряжение не меньше U — 400 В, то проектируемая длина ЛЭП увеличивается до L — 290 метров. Кто сомневается, сделайте расчет на калькуляторе!
• Рекомендуемые продавцы провода СИП в СПб и в других городах России.
• Провод СИП-4 2х16
• Провод СИП-4 2х16 (100 м)
• Провод СИП-4 4х16
• Провод СИП-4 4х16 (бухта 100 м)
• Провод СИП-4 2х25
• Расчет потерь напряжения в линии ЛЭП СНТ — Калькулятор расчет потерь напряжения онлайн
• Господа! Хватит греть проводами небо.

Все об электрике у нас на сайте

Начинается мега-стройка. Установка ВРУ и спор со строителями

загадка для электриков-профессионалов внутри.

Сравниваем микроуровни для электрика : STABILA Pocket Electric 17775 против Stanley 0-42-130

Микро уровни для электрика – что выбрать? Стоит ли переплачивать за бренд. Функциональность мини уровней. Читайте мой микро обзор.

Проводка в деревянном доме

На примере маленькой бани в Борисовском.
Материал для диванных экспертов прибыл, тролли я вам насыпал немного свежего корма – сегодня обсуждаем проводку в деревянном доме, каркаснике, срубе, клееном брусе, внутри деревянных конструкций – вообщем все что очень хорошо горит. Ожидание и реальность.

Супер лестница Svelt Scalissima Plus 12+12

Самая лучшая покупка за прошедший год, можно сказать моя надежда и опора как и великий могучий русский язык. Чем же хороша лестница итальянских производителей, вы можете узнать в статье.

Как расшифровывается кабель СИП-4 4х16

Изделие СИП-4 4х16 – это провод самонесущего типа, имеет четырехжильную структуру проводников с площадью по 16 мм2 на каждую жилу.

В роли основной изоляции применяется светостабилизиронный сшитый ПВХ материал. Такой провод очень часто используется при монтаже и подключении линий электропередач. Провод получил большое распространение, благодаря своим многочисленным техническим параметрам. Чаще всего, его используют при подключении отдельных потребителей, зданий и промышленных объектов.

Внешний вид изделия

Преимущества СИП кабеля:

• Долгий срок службы;
• Выдерживает экстремальные температурным условиям;
• Устойчивость к механическим повреждениям.

Виды самонесущих проводов

Расшифровка СИП-4 4х16 выглядит следующим образом:

• СИП – самонесущий изолированный провод;
• 4 – категория кабеля;
• 4 – четыре жилы внутри для перемещения тока;
• 16 – площадь сечения каждой жилы в мм2.

Важно! Также, в зависимости от конструкции и области применения, изделие может иметь дополнительную защиту в виде бронированного слоя. Подобный провод допускается прокладывать под землей в кабель-каналах или кабельной канализации. Далее в статье указана информация о проводе СИП 4 4х16, его технических характеристиках и правила прокладки изделия

Далее в статье указана информация о проводе СИП 4 4х16, его технических характеристиках и правила прокладки изделия.

Конструкция

Конструктивно все типы проводов СИП содержат жилы, выполненные в определенной форме с заданным количеством, одна из которых может выполнять функции несущей струны для линии.

По типу они различаются таким образом:

• СИП-1 – четырехжильный провод, в котором каждая из жил представлена скрученными друг относительно друга проводниками. В данной марке СИП три из них предназначены для трех фаз и оснащены термопластичной изоляцией, а четвертая для нулевого вывода, но она не изолирована. В нулевом проводнике центральная проволока выполнена из стали и является несущей. При наличии в конце маркировки буквы А (СИП-1А), нулевой вывод будет оснащен изоляцией. Рис. 1: конструкция провода СИП-1
• СИП-2 – такой же четырехжильный вариант, как и предыдущий, с единственным отличием в том, что нулевой провод имеет изоляцию. В классическом исполнении нулевая жила изолируется термопластичным полиэтиленом, а в марке СИП-2А сшитым полиэтиленом, так же как и фазные. Второй вариант применяется для участков с значительным воздействием атмосферных факторов. Как и предыдущая марка, этот СИП используется в линиях до 1 кВ. Рис. 2: конструкция провода СИП-2
• СИП-3 – в отличии от предыдущих марок, представляет собой одножильный вариант токоведущего провода. Конструктивно в центре этого СИП находится стальная несущая проволока, которая окружена алюминиевыми токоведущими жилами. Применяется в высоковольтных линиях напряжением 6 – 35кВ для прокладки фаз на большие расстояния. Рис. 3: Конструкция провода СИП-3
• СИП-4 – представляет собой парную систему, в которой каждая жила имеет свою пару, но, в отличии от предыдущих, у нее отсутствует несущий элемент и нулевой провод. Поэтому такая марка не может применяться для монтажа линий, так как существует вероятность ее разрыва при воздействии ветровых нагрузок. В качестве изоляции здесь применяется термопластичный полиэтилен. Существует вариант марки с буквой Н (СИП-4Н), которая свидетельствует о том, что токоведущие элементы изготовлены из сплава алюминия, если буква Н отсутствует, в конкретной марке используется чисто алюминиевая проволока. Рис. 4: Конструкция провода СИП-4
• СИП-5 – полностью идентичен с предыдущей маркой – также имеет парное число жил и не содержит нулевого провода с несущим элементом. Единственным отличием является тип изоляции, покрывающей проводники, в марках СИП-5 и СИП-5Н это сшитый полиэтилен, который позволяет повысить рабочий температурный предел до 30%. Рис. 5: конструкция провода СИП-5

Из истории самонесущего изолированного провода (СИП)

На российском рынке самонесущий изолированный провод (СИП) появились как импортная разработка в конце 80-х годов, причем одновременно двумя путями — из Финляндии (фирма Nokia Cables) и из Франции (компания Alkatel)

Трудно определить сейчас, кто из этих производителей первым обратил внимание на Россию, да это и не так важно. Главное, что системы проводов СИП у них были разные. И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы

Чуть позже начало развиваться производство проводов СИП и в России

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России

Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы. В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России. Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы. В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП.

Провода СИП предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ (СИП-1A; 2A; 4; 5) и до 20 кВ (СИП-3).

Преимущественная область применения СИП: для магистральных воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки.Преимущества самонесущих изолированных проводов:

1. Резкое снижение (до 80 %) эксплуатационных затрат, вызванное высокой надежностью и бесперебойностью энергообеспечения потребителей, т.к. исключены короткие замыкания из-за схлестывания при вибрационной пляске проводов, обрывы из-за падения деревьев, гололедообразования и снегоналипания.
2. Уменьшение затрат на монтаж ВЛИ, связанное с вырубкой более узкой просеки в лесной местности, возможностью вести монтаж проводов по фасадам зданий в условиях городской застройки, применением более коротких (4 метра вместо 6) опор, отсутствием изоляторов и дорогостоящих траверс (для ВЛИ-0,4 кВ), возможностью совместной подвески на уже существующих ВЛ низкого, высокого напряжения и линиях связи.
3. Снижение электропотерь в линии из-за уменьшения более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными.
4. Простота монтажных работ, возможность подключения новых абонентов под напряжением, без отключения остальных от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
5. Высокая пожаробезопасность ВЛИ , связанная с исключением коротких замыканий при схлестывании фазных проводников и применением грозозащитных устройств.
6. Значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства.
7. Улучшение общей эстетики в городских условиях.
8. Значительное снижение случаев поражения электротоком при монтаже, ремонте и эксплуатации линии.

Марка СИП-4

Одна из модификаций самонесущего провода, лишенная дополнительного силового элемента. Изделие поставляется в бухтах (в случае сечения до 25 мм2), имеющих вес до 25 кг. При превышении указанных значений применяется намотка на барабаны. Кабели малой протяженности (до 100 м) допускается раскручивать вручную, в остальных случаях используется лебедка и ролики.

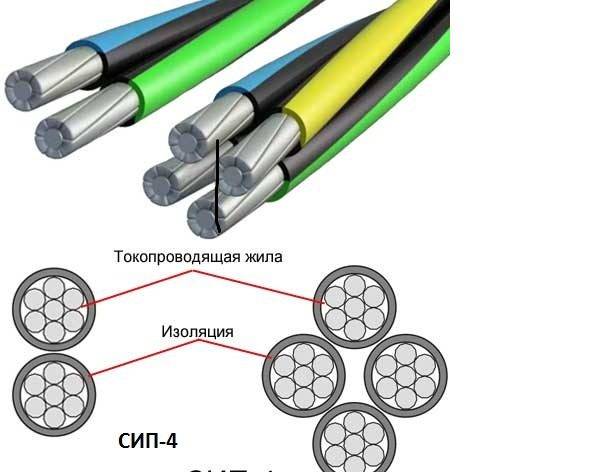

Конструкция кабеля СИП-4

В состав кабеля входят многопроволочные алюминиевые жилы основного и дополнительного назначения. Снаружи имеется покрытие из светостабилизированного полиэтилена (сшитого), имеющее толщину 1,3-1,9 мм (в зависимости от сечения жил). Жилы перекручены между собой в правом направлении, при большом сечении — в левом. Примером кабеля являются изделия СИП-4 2*50 или СИП-4 4*120.

Различные варианты кабеля СИП-4 (для однофазного и трехфазного подключения)

Особенности кабеля СИП-4

Конструктивной особенностью СИП-4 является отсутствие силовой жилы. Из-за этого прочность изделия понижена, оно применяется для обустройства коротких магистралей. Например, для выполнения подвода к частному зданию или между помещениями. Схема переплетения жил кабеля обеспечивает улучшенную самоочистку от налипающего снега и льда.

Область применения кабеля СИП-4

Провод используется для обустройства воздушных линий передачи электроэнергии, а также для формирования ответвлений. Подключается кабель к жилым зданиям или хозяйственным постройкам. Допускается использование изделия в осветительных сетях, функционирующих под напряжением до 1000 В (при частоте 50 Гц).

Область применения кабелей СИП-4 2х16 и 4х16

Данный тип проводки имеет минимальную стоимость среди СИП-4, что обусловило его популярность для подключения загородных домов и дач. Характеристики проводки допускают передачу электрического тока силой до 16А, чего вполне достаточно для жилого помещения.

Производители провода СИП-4 4х16

ТОО «KAZ TEL», Шымкент

Предприятие начало свою работу в 2010 году. За 10 лет завод стремительно развивался и расширял свои территории. В наличии имеется более 1000 типоразмеров изделий, а заказ можно сделать прямо на сайте компании. Логисты занимаются доставками по Европе и России. На заводе функционирует собственный испытательный центр, поэтому вся продукция проходит жесткий отбор. Предприятие работает по импортной технологии изготовления, активно сотрудничая с коллегами из Германии.

ООО «Завод Агрокабель», Великий Новгород

Предприятие начало функционировать с 1989 года, и в настоящее время оно сотрудничает со многими странами Европы и Азии. Продукция изготавливается на высокопрофессиональном оборудовании. На данный момент завод занимается разработкой нового вида проводов с функцией устойчивости к высоким температурам. В наличии имеется более 5000 тысяч типоразмеров изделий. Можно заказать продукцию прямо с сайта, так как в наличии имеется полный ассортимент продукции.

Процесс производства провода

ООО «АлтайКабель», Барнаул

Компания начала свою работу в 1990 году. На сегодняшний день в наличии имеется более 20000 тысяч типов изделий. Руководители занимаются перевозками продукции по воздуху и железнодорожным путям. Технологи могут изготовить изделие по индивидуальному заказу. Одни из немногих кто выпускает провода с устойчивостью от грибка и грызунов. Имеют много положительных отзывов как на сайте, так и на просторах интернета. Завод является одним из десяти лидирующих предприятий на территории России. Постоянно выпускаются новые провода с различными функциями устойчивости от повреждений и более продолжительным сроком службы.

Перед покупкой изделий мастера рекомендуют выбрать несколько подходящих фабрик и узнать о них больше на тематических форумах, так как многие отзывы могут быть сфальсифицированы.

Виды сечения

В заключении необходимо отметить, что без провода СИП-4 невозможно было бы получать бытовое электричество и передавать его потребителям. Изделие уже давно зарекомендовало себя на рынке не только высокими качествами, но и доступной ценой. Для того, чтобы правильно выбрать кабель, необходимо получить о нем как можно больше информации, рассчитать сечение и нагрузку, а также пропускную способность проводника.

Конструкция СИП

Фазные алюминиевые провода покрыты светостабилизирующим изоляционным покрытием черного цвета. Полиэтиленовое покрытие обладает высокой устойчивостью к влаге и ультрафиолетовым солнечным лучам, которые разрушают резиновую или обычную полимерную изоляцию.

Провода скручиваются в жгут вокруг нулевой алюминиевой жилы, в центре которой стальной провод. Сердечник нулевой жилы является несущей основой всего кабеля. Некоторые конструкции кабелей СИП с малым сечением и небольшим количеством жил имеют легкий вес, т. к. в этих видах отсутствует стальная жила. СИП расшифровывается как самонесущий изолированный провод.

Виды и строение

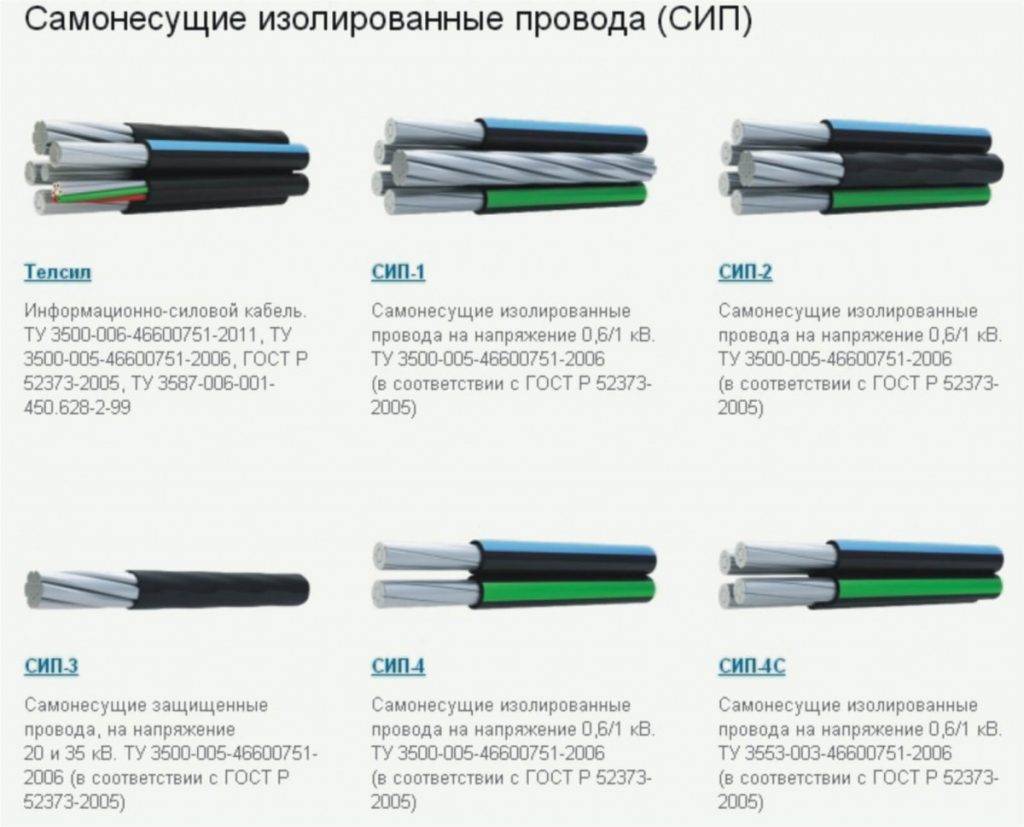

Производится пять основных типов СИП проводов:
