Какие возникают ошибки при применении NYM кабеля
Провод NYM в основном рекомендуется к монтажным работам в зданиях, при строительстве которых использовались древесина или легковоспламеняющиеся материалы.
Необходимо помнить, что провод не распространяет огонь только лишь при индивидуальной прокладке. Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ.
Разные сечения
Многие сталкиваются с проблемой прокладки провода в ванне, саунах или парилках. В таких помещениях разрешено устанавливать этот провод. Потому что каучуковый слой плотно прилегает к изоляции провода, тем самым, мешает проникновению влаги во внутрь кабеля. Это единственные проблемы, которые могут возникнуть при использовании изделия.
Области применения
Согласно маркировке, провода НУМ рекомендуется применять исключительно для внутренней одиночной стационарной прокладки. Без дополнительной защиты прокладка в пучке запрещена.
Применение кабеля вне помещений не рекомендуется в связи с тем, что ПВХ разрушается под действием ультрафиолетового излучения, присутствующего в солнечном свете. Если же необходимо протянуть провод вне помещения, следует заключить его в стальной или пластиковый короб. Также не рекомендуется укладывать провод в свежий бетон.
Watch this video on YouTube
Монтаж регламентируется рекомендациями изготовителя и нормами электро- и пожарной безопасности. Использование таких электрокабелей возможно в любых электромонтажных работах. Даже в зданиях с первым классом защиты электробезопасности и во взрывоопасных зонах В1б, В1г, ВПа.
NYM используется для прокладки под штукатурку, в бетонную кладку, в каналы стеновых панелей, в специализированных трубах и коробах.
Для использования в домах из натурального дерева существует ряд ограничений. Открытая прокладка осуществляется лишь в трубах и коробах, а внутри деревянных стен прокладка возможна только в металлических трубах.
Примеры расшифровки маркировки кабелей
Кабель ВВГ — 2х1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта антикоррозионным слоем. Состоит из двух медных жил с поперечным сечением 1,5 мм2.
Его подвид — ВВГп — тоже, только в плоском исполнении. ВВГнг — оболчка кабеля не поддерживает горения.
Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: жилы медные (нет буквы А). Изоляция жил из ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести.
Кабель КГ. Расшифровка буквенного обозначения звучит следующим образом. Жилы медные, кабель гибкий. На этом все. Провода без изоляции, если есть еще буква «н» — КГн — оболочка кабеля из негорючей маслостойкой резины.
Так выглядит кабель КГн
Как расшифровать АПвПу2г? Кабель с алюминиевыми проводниками (буква А первая), изоляция проводов из сшитого полиэтилена (Пв), оболочка кабеля из усиленного полиэтилена (Пу), двойная гидроизоляция (2г). В данном случае используется алюмополимерная лента в сочетании с продольными водонепроницаемыми лентами.
Кабель КСПВ. Это расшифровывается так: кабель (К), систем передачи (СП) в виниловой оболочке (В). То есть, это не силовой кабель, а используется для передачи различных данных (слаботочный). Проводники медные — так как нет буквы «А».
Продукция ААБл. Расшифровка такая: провода алюминиевые (А), оболочка — алюминиевая (А), покрыт броней из двух стальных лент (Бл), под броней есть защитная подушка из пластмассовых лент.
АПвПу — алюминиевые жилы (А), изоляция из сшитого полиэтилена (Пв), усиленная оболочка из полиэтилена (Пу).
МКЭШ — монтажный кабель (МК), экранированный (Э), в защитном шланге из ПВХ.

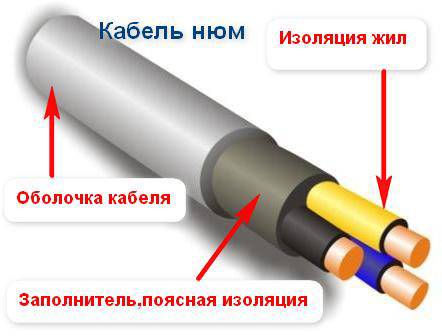

Строение кабеля
Фактически, образцом для провода марки nym немецкого производства послужил отечественный кабель ВВГ. Немецкие специалисты избавили его от некоторых недостатков, сказывавшихся на качестве.
Дополнительная информация. На рынке электропроводников можно встретить разновидности написания этого вида проводов, такие как нум или нюм.
Само название данного электротехнического изделия обозначает следующее:
- “N“ – кабельная продукция отвечает стандартам Normenleitung немецкой ассоциации электротехников, именно поэтому провода «НУМ» снабжены сертификатом соответствия мировым требованиям по качеству. Такой силовой кабель пригоден к использованию в местах с высоким уровнем пожарной опасности (на внешнем слое кабеля ставится обозначение «VDE»);
- “Y” – применение термопластичного полимера винилхлорида для изоляционного слоя;
- “M” – разнообразие условий использования изделия.
Внутренняя конструкция провода вида нум состоит из:
- Жил, производимых из промышленной меди: могут компоноваться как из одного, так и из нескольких проводков, что определяется заданным сечением провода;
- Каждая токоведущая жила покрыта изоляционной оболочкой из ПВХ-пластиката;
- Внешний слой изоляции также выполнен из поливинилхлорида;
- Промежутки между жилами и наружным слоем заполняются герметиком из невулканизированной мелонаполненной резиновой (каучуковой) смеси. Это сделано для того, чтобы при нарезании кабеля жилы легко отделялись от оболочки с помощью разрезания и отламывания.
Сечение провода nym
Внешняя ПВХ-оболочка, как правило, светло-серой расцветки. Количество жил может варьироваться от 1 до 7, они имеют одинаковую площадь сечения, но различную цветовую маркировку, соответствующую мировым правилам: для фазных проводников – любые цвета, кроме желтого, зеленого и желто-зеленого, которые применяются для проводов заземления.
Расцветка жил кабеля nym
Сечение каждой жилки – от 1,5 кв. мм до 0,35 кв. см. Если площадь поперечного сечения провода менее 10 кв. мм, они делаются монолитными, от 0,16 кв. см – только скрученными.
В зависимости от наличия заземляющей жилы, провода НУМ имеют две разновидности, что отражается в их названиях. Так, к марке nym добавляется префикс j, если число жил в проводе превышает три и среди них заземляющая. В компоновке жил от двух, но без «земли», а с нулевой жилкой (голубая маркировка) кабель получает наименование NYM-O.
Различие между кабелями nym-o и nym-j
Технические характеристики
Электрокабель NYM ГОСТ 22483 – это медный монтажный провод с изоляцией ПВХ. Данный шнур может проводить ток с напряжением до 660 Вольт и частотой до 50 Герц. Данная кабельная продукция является более современным и усовершенствованным аналогом ВВГ – силового кабеля. Его главным отличием является то, что для монтажа гофра может не использоваться, сама по себе изоляция коммуникации достаточно плотная и прочная.
Фото – nym 4 жилы
Достоинства НУМ кабеля:
- Повышенная эластичность. Благодаря наличию резинового уплотнителя, провод обладает отличной пластикой. Это способствует тому, что его устанавливают в труднодоступных местах, на больших расстояниях и под землей;
- Противостояние пожарной опасности. Кабель изготовлен из материалов, не подверженных горению. При этом нужно учитывать, что его нельзя прокладывать пучком, иначе данный параметр упрощается и повышается вероятность возгорания;
- Благодаря гибкости и противостоянию горения, этот кабель идеально подходит для разводки проводки деревянного дома, дачного строения и т. д.;
- Прокладку можно производить в земле, по воздушным столбам и в помещении;
- Жилы имеют оригинальную расцветку, которая способствует упрощению их монтажа. Чаще всего их цвет совпадает со стандартной цветовой гаммой.
Расшифровка кабеля NYM имеет следующий вид:
N – это символ, обозначающий Veiband Deutscher Electrotechniker. Это отметка немецкого союза электротехников, которая говорит о том, что продукция прошла обследование и соответствует необходимым стандартам. На проводе NYM всегда имеется сертификат соответствия качества, который говорит, что силовой кабель подходит для использования в пожароопасных помещениях и полностью соответствует мировым стандартам качества;
Y – изоляция изготовлена из поливинилхлорида (ПВХ);
M – провод подходит для монтажа в разных условиях.
Сейчас данный вид силового кабеля производится на многих отечественных и заграничных предприятиях: «СевКабель», «Технотон», завод «Конкорн» и другие. Продажа осуществляется непосредственно на заводе или в электромагазинах.

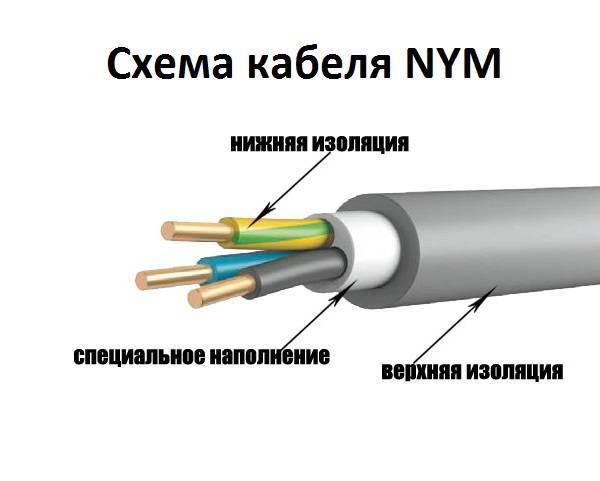

Фото – конструкция кабеля nym
Основные параметры кабеля NYM:
- Инсталляционный провод может быть изготовлен с 2, 3, 4 и более жилами;
- Материал для жил – медь;
- Номинальное рабочее напряжение –0,66 кВт;
- Диаметр жил зависит от области использования, наименьший – 1,5 мм;
- Гибкий кабель не нужно прогревать при монтаже, но устанавливать его разрешается только при температуре от -5 градусов;
- Класс пожарной безопасности NYMнг– LS, это означает, что устойчив к воздействию открытого источника огня и не распространяет горение и дым. Такой же показатель и у ВВГнг и ПУНП;
- Максимально допустимая нагрузка на кабель – 660 Вольт.
Видео: зачистка кабеля NYM
Провода и кабели маркируют буквами
Первая буква – материал жилы:
- А – алюминий
- Буквы нет – медь
Вторая буква – в обозначении провода:
- П – провод (ПП – плоский провод)
- К – контрольный
- М – монтажный
- МГ – монтажный с гибкой жилой
- П(У или Ш) – монтажный с гибкой жилой
Третья буква – в обозначении провода и кабеля; материал изоляции жил:
- В или ВР – поливинилхлоридная (ПВХ)
- П – полиэтиленовая
- Р – резиновая
- Н или НР – найритовая (негорючая резина)
- Ф – фальцованная (металлическая) оболочка
- К – капроновая
- Л – лакированная
- МЭ – эмалированная
- О – оплетка из полиамидного шелка
- Ш – изоляция из полиамидоного шелка
- С – из стекловолокна
- Э – экранированная
- Г – с гибкой жилой
- Т – с несущим тросом
Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.
Четвертая буква – особенности конструкции:
- А – асфальтированный
- Б – бронированными лентами
- Г – гибкий (провод), без защитного покрова (силовой кабель)
- К – бронированный круглыми проволоками
- О – в оплетке
- Т – для прокладки в трубах
Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).
В обозначении шнуров обязательно должна быть буква Ш.
Технические характеристики кабеля НУМ
Кабель NYM включает в себя медные жилы, заизолированные с помощью поливинилхлоридного пластиката. Все проводники покрываются с помощью негорючего слоя. Поверх него размещают наружную изоляцию. Максимально кабель работает на 660-ваттно допустимом напряжении при частоте номинального тока в 50 герц. Кабель имеет гибкий тип. Его не нужно подогревать при монтаже. Прокладывать его допустимо при минимальной температуре в -5 градусов. Работает проводник на температуре от -50 до 50 градусов в течение 40 лет. Допустимо изгибать его в четыре наружных диаметра. Он устойчив к возгоранию и не способен распространять горение.
Почему нет ГОСТа?
Изначально изделие было европейским, отсюда и использование латинских букв аббревиатуры. Сегодня его изготавливают в разных странах, в том числе и в России. Почему на него нет ГОСТа? Дело в том, что силовой кабель появился в Германии. Кабель использовался на промышленном, бытовом объекте для стационарного монтажа электрического питания. В нем оболочка выполнена из резины малонаполненного типа, поэтому его удобно зачищать во время монтажа. Он пожаробезопасный и гибкий.
В Германии сегодня, как и во всей Европе, он популярен и формируется по лицензии Союза немецких электротехников. На нем нанесена соответствующая маркировка. В России производят аналог функционального и конструктивного типа. Тот же создается по ТУ российского производства, регламентируется по ГОСТу от 1978 года. Кабели немецкого производства более безопасны, даже при незначительном повреждении. Их защита для пользователей гарантирована немецким институтом испытаний и сертификации. В России эту гарантию не дают. Поэтому среди представленных на рынке кабелей NYM нет ГОСТа на немецких моделях.
Область применения
Кабель эксплуатируется в разных климатических зонах, внутри производства, где наблюдается пониженный или повышенный уровень влажности, в бытовой или жилой комнате, на открытом воздухе
Во время наружного монтажа важно исключение прямого попадания ультрафиолета.. Внутри жилого дома провод применяется при открытой со скрытой электропроводкой
При помощи него осуществляется коммутация осветительного оборудования с электрическими розетками, выключателями и другими приспособлениями. Во время обустройства электролинии на открытом грунте кабель необходимо защитить гофрированными трубами или специальными коробами. При воздушной прокладке следует усилить его с помощью качественных эстакад. Для любых электроустройств на вводе должно присутствовать уплотнение.
Внутри жилого дома провод применяется при открытой со скрытой электропроводкой. При помощи него осуществляется коммутация осветительного оборудования с электрическими розетками, выключателями и другими приспособлениями. Во время обустройства электролинии на открытом грунте кабель необходимо защитить гофрированными трубами или специальными коробами. При воздушной прокладке следует усилить его с помощью качественных эстакад. Для любых электроустройств на вводе должно присутствовать уплотнение.
Расшифровка аббревиатуры
NYM состоит из латинских букв и расшифровывается так:
N – кабель в стандартном типе;
Y – оболочка изоляции из ПВХ;
M – наружная защитная оболочка.
Отсутствие буквы А говорит о медном происхождении проводника. Кроме стандартных трех букв, могут быть добавлены J и O. Они говорят о заземлении. После букв идут цифры. Они указывают на проводниковое сечение и количество жил. В стандартном кабеле находится от 1 до 5 жил с сечением от 1,5 до 30 квадратных миллиметров.
Что касается цвета, то жилы NYM проводника окрашиваются в черный, синий, белый, оранжевый и желто-зеленый цвет. Синий цвет имеет нейтральная жила. Желто-зеленый оттенок имеет заземляющая жила. Остальные жилы токопроводящие.
Обратите внимание! По российскому ГОСТу в представленном кабеле не должно присутствовать белого с бело-синим оттенком. Эти цвета указывают на подделку
Эксплуатировать такую продукцию нельзя. Может возникнуть короткое замыкание и возгорание.
Плюсы кабеля НУМ
NYM – это кабель как немецкого, так и российского производства, обладает повышенной эластичностью, удобным монтажом и эксплуатацией. Гибкость его обусловлена внутренним каучуковым изоляционным слоем. Провод не подвергается действию сырости, влаги. Его можно прокладывать в земле на большие промежутки. Продукт не способен поддерживать горение, гниение, из-за чего его можно использовать для подключения осветительных систем с силовыми цепями. Источник отличается продолжительным сроком эксплуатации. Недостаток модели заключается в высокой стоимости, но его технические характеристики затмевают этот незначительный минус.
Силовой кабель NYM (НЮМ): описание, применение, характеристики
Вступление
Силовой кабель NYM (НЮМ) предназначен для передачи и распределения электрической энергии на номинальное переменное напряжение 0.66 кВ с частотой до 50 Гц. В настоящее время кабель NYM приобретает все большую популярность и востребованность при проведении электромонтажных работ, так как он отвечает всем требованиям действующих нормативных актов и документов. Кабель NYM обладает пониженными горючестью и газо- дымо -выделением.
Область применения кабеля NYM
Силовой кабель NYM (НЮМ) предназначен для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах и в блоках. Силовой кабель NYM применяется для обеспечения электроснабжения в жилых и общественных зданиях и сооружениях в которых предъявляются повышенные требования к не горючести и малой дымности используемых материалов.
Также кабель NYM применяется для электроснабжения электроустановок, требующих уплотнения кабелей при вводе. Кабели не рекомендуются для прокладки в земле (траншеях). Также есть ограничения по возможности открытой прокладки в связи с тем, что силовой кабель NYM имеет оболочку подверженную воздействию ультрафиолета.
Описание кабеля
- токопроводящая жила — медная, круглой формы
- изоляция — из поливинилхлоридного пластиката (ПВХ).
- скрутка — изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены.
- поясная изоляция — из не вулканизированной резиновой смеси, одножильные кабели марки NYM исполняются без поясной изоляции.
оболочка — из ПВХ пластиката.
Силовой кабель NYM(НЮМ)
Характеристики
| число жил и сечениекабеля NYM (мм²) | наружный диаметркабеля NYM (мм) | массакабеля NYM (кг/км) |
| 2 x 1,5 | 8,80 | 128 |
| 2 x 2,5 | 9,90 | 169 |
| 3 x 1,5 | 9,20 | 146 |
| 3 x 2,5 | 10,40 | 198 |
| 3 x 4,0 | 11,90 | 273 |
| 4 x 1,5 | 9,90 | 172 |
| 4 x 2,5 | 11,20 | 235 |
| 5 x 2,5 | 12,20 | 280 |
| 5 x 4,0 | 14,80 | 427 |
| 5 x 6,0 | 16,10 | 550 |
| 5 x 10 | 19,40 | 843 |
| 5 x 16 | 23,30 | 1289 |
| 5 x 25 | 27,70 | 1924 |
| 5 x 35 | 30,80 | 2509 |
Технические и эксплуатационные характеристики кабеля силового NYM(НЮМ)
| Рабочее напряжение кабеля NYM | 0,66 кВ |
| Температура эксплуатации кабеля NYM | от -50°С до +50°С |
| Относительная влажность воздуха (при +35°С) | до 98 % |
| Кабели могут быть проложены без предварительного подогрева при температуре не ниже | -5°С |
| Минимально допустимый радиус изгиба кабеля силового NYM | 4 диаметра кабеля |
| Срок службы кабеля NYM | 30 лет |
| Гарантийный срок эксплуатации кабеля силового NYM | 5 лет |

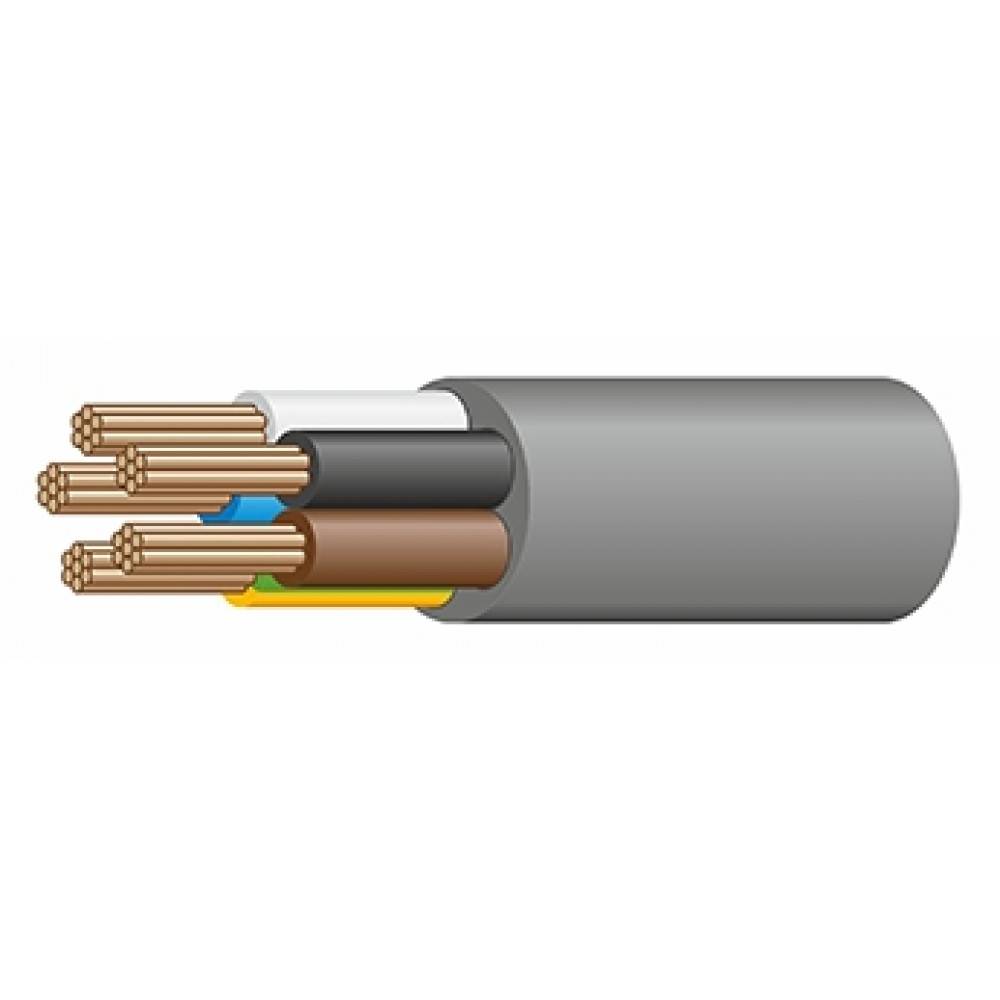

Конструкция кабеля силового NYM (НЮМ)
Кабель с медной однопроволочной жилой, с изоляцией из ПВХ-пластиката, в оболочке из ПВХ-пластиката, не распространяющего горение, с заполнением из резиновой смеси.Предназначен для промышленного и бытового стационарного монтажа цепей эл. освещения и силового оборудования.
Запрещена прокладка в открытом грунте и заделка кабеля в сырой бетон.Номинальное напряжение – 660 В (СК), 500 В.
1 – токопроводящая жила; 2 – изоляция – ПВХ-пластикат; 3 – заполнение – резиновая смесь; 4 – оболочка – ПВХ-пластикат.
| Токопроводящая жила (1) кабеля NYM | медная, круглой формы, 1 и 2 класса по ГОСТ 22483 |
| Изоляция кабеля (2) NYM | из поливинилхлоридного пластика (ПВХ), изолированные жилы имеют сплошную цветовую расцветку в соответствии с цветами, указанными в таблице цветов (см. ниже) |
| Скрутка кабеля NYM | изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены |
| Поясная изоляция кабеля NYM (3) | из не вулканизированной резиновой смеси, одножильные кабели марки НЮМ исполняются без поясной изоляции |
| Оболочка кабеля (4) | из ПВХ пластиката, серого цвета |
www.otdelochnik24.ru
Особенности маркировки проводов
В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.
Провод имеет меньшее сечение жил, обычно мягкий
Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).
- ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
- АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.
Маркировка проводов разного назначения
Провода могут быть двух сечений:
- круглые — в маркировке это никак не отображается:
- плоские, тогда ставится буква П.
Монтажные
Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.
Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.
Расшифровка в маркировке монтажных проводов
Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.
Самонесущие
Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.
В данной группе не так много изделий, их расшифровку можно запомнить:
- СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
- СИП-1 тоже с неизолированной нейтралью;
СИП-2 — то же, но нейтраль изолирована;
- СИП-4 — изолированные жилы одинакового сечения.
- А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь — все реже.
- АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.
Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.
Сравнение параметров
Сравнение данных нагляднее делать, объединив сведения одной табличной формой. Элементы несоответствия выделены:
| Техническая характеристика, типоразмер 3х4 | Значение для | |
| NYM | ВВГнг | |
| Номинальное напряжение переменного тока частотой 50 Гц, В | 660 | 660 |
| Температура | ||
| Диапазон нормальной эксплуатации кабеля, °С | -50 ÷ +50 | -50 ÷ +50 |
| Предельно допустимая температура, не более, °С | 70 | 70 |
| Аварийное длительное, не более 8 часов, повышение не более, °С | 80 | 80 |
| Допустимая при КЗ в течение до 4 сек, не более, °С | 160 | 160 |
| Температура воздуха, при которой разрешена укладка без предварительного подогрева, не холоднее, °С | -5 | -15 |
| Испытание | ||
| Испытательное напряжение, В | 2000 | 3000 |
| Время теста, мин | 5 | 10 |
| Механические | ||
| Номинальная толщина изоляции | 0.8 | 0.7 |
| Номинальная толщина промежуточного слоя | 0.4 | нет |
| Номинальная толщина оболочки | 1.6 | 1.5 |
| Вес 1 километра кабеля | 270 | 194 |
| Форма кабеля в сечении | Круглый | КруглыйПлоский |
| Допустимый радиус изгиба, наружных диаметров кабеля, не более, раз | 4 | 7.5 |
| Возможность уплотнения при вводе в оборудование | Да | Нет |
| Не распространяет горение при прокладке, | Одиночная | Групповая |
| Способность кабеля втягивать воду, гигроскопичность | Нет | Да |
| Стойкость оболочки к ультрафиолетовому излучению | Ниже | Выше |
| Удобство разделки концов кабеля | Выше | Ниже |
| Цвет наружной оболочки | Светло-серый | Черный |
| Номинальный срок эксплуатации, не менее, лет | 30 | 30 |
| Стоимость | Выше | Ниже |
Различие характеристик присутствует по многим позициям. Вопрос, приобретать ли кабель NYM или ВВГнг, невозможно решить без внимательного сравнения несоответствий, которые придают различные свойства при монтаже и эксплуатации:
- Практически одинаковые температурные диапазоны. Отличие в том, что пластикат позволяет проводить прокладку ВВГ без предварительного разогрева при более низкой температуре воздуха, -15°С. Композитная резина NYM не позволяет работы ниже -5 градусов;
- Более суровы электрические испытания отечественной продукции. 3000 вольт на 10 минут, против 2 кВ в течение 5 минут. Требовательность на проверке объясняется толстой изоляцией и оболочкой импортного кабеля, наличием дополнительного среднего слоя защиты. Эти обстоятельства повлияли на увеличение веса;
- Мягкий винил, слой эластичной резины повысили гибкость NYM. Это позволяет прокладывать его одиночно с меньшим радиусом, облегчает работу на фигурных участках трассы. Большое значение имеет возможность уплотнения мест ввода оболочки во взрывоопасных помещениях. Жесткий ВВГнг с оболочкой из модифицированного пластиката, обладает высокими противопожарными свойствами, обеспечивая возможность прокладки пучками. В отличие от европейского коллеги, он легче переносит прокладку без защиты от ультрафиолета на открытом воздухе;
- Слой мелованной резины, обеспечивая герметичность, позволяет применение в очень влажных местах. Он же облегчает разделку концов NYM при монтаже. Субъективно более приятный светлый цвет шланга хорошо маркируется фломастером или ручкой при укладке;
- Стоимость ВВГнг ниже.
Выбирать кабель для конкретного применения, необходимо учитывая особенности, характеристики, места и условия прокладки.
Для прокладки силовых или осветительных сетей используются специальные коммуникации. В основном для данных работ применяется электрический кабель NYM, у которого технические характеристики соответствуют использованию для промышленных или домашних нужд.
Чем отличается NYM от ВВГнг
NYM-кабель будет полезен исключительно при одиночной прокладке. Если планируется групповая, то выбор лучше сделать в пользу ВВГ. Конструктивно оба изделия состоят из нескольких медных жил с поливинилхлоридной изоляцией и такой же наружной оболочкой. Однако только ВВГнг (приставка «нг» указывает на негорючесть кабеля) способен остановить пламя и исключить его распространение при групповом монтаже нескольких проводников.
Перечислим основные технико-эксплуатационные характеристики NYM и ВВГнг и приведем их сравнения в таблице ниже:
| Характеристика | NYM | ВВГнг |
| Допустимое напряжение | 660 В | 660 В |
| Частота тока | 50 Гц | 50 Гц |
| Число жил | 2-5 шт. | 1-5 шт. |
| Площадь сечения одной жилы | 1,5-35 кв. мм | 1,5-240 кв. мм |
| Срок эксплуатации | 40 лет | 30 лет |
| Заполнение пустого пространства | Присутствует | Отсутствует |
| Не поддерживает распространение огня | Только одиночная прокладка | Любая прокладка, включая групповую |
| Возможность эксплуатации в сложных условиях | Защита от влаги, неустойчив к ультрафиолету | Можно использовать в любых ситуациях |
Лучший кабель для проводки в квартире. NYM и ВВГнг-LS — отличия, характеристики.
На сегодняшний день существует огромный выбор кабельной продукции и разобраться досконально в их обозначениях и названиях без специальной литературы могут даже не все электрики. Первый вопрос, который встает перед потребителем решившим сделать ремонт электропроводки у себя дома – а какой кабель мне выбрать?
Рассмотрим только те виды кабеля, которые чаще всего нужно использовать при монтаже и замене электропроводки внутри квартиры или дома. Найти их в строительных магазинах не составляет большого труда.
Однако при покупке вы должны точно знать, что означают их буквы в сокращении, когда нужно применять ту или иную марку, и можно ли заменить один кабель другим, если какого-то из видов не оказалось в продаже.
Первый самый распространенный и наиболее правильный вариант кабеля – это ВВГнг и его разновидность ВВГнг-LS. Кабель из себя представляет следующую конструкцию:
Бывает одножильным и многожильным. При этом жила однопроволочная до сечения 25мм2. Чаще всего имеет плоскую форму, что бывает очень удобным, при закладывании его в узкую штробу в вертикальном положении.
Да и в пластиковых кабельных каналах удобно укладывать провод именно такой формы. При этом не забывайте, что в кабельном канале после укладки должно оставаться еще 40% свободного места.
Прежде всего, расшифруем все буквы в аббревиатуре. Нередко многие задаются вопросом, что же они обозначают? означает, что изоляция сделана из полиВинилхлоридного материала оболочка кабеля также выполнена из полиВинилхлоридной изоляции кабель Голый, без какого-либо защитного бронированного покрова Чтобы просто запомнить, электрики между собой его называют:
Некоторые марки после ВВГ имеют в названии дополнительные буковки:
расшифровывается как ”плоский” обозначает что кабель не горючий, хотя более правильно будет “не поддерживающий горение” кабель не горючий даже при прокладке в пучках
Негорючий, по причине применения специальной изоляции, не поддерживающей горение, как основной жилы, так и внешней оболочки. При коротком замыкании такая изоляция обволакивает жилы и не дает им гореть.
Многие ошибочно рассказывают о добавлении меловой смеси в изоляцию жил данного кабеля, якобы для снижения горючести. Никакого мела там нет.
В саму изоляцию добавляют только краситель, иначе качественного изделия не получить.
Единственно для чего может быть использована мелонаполненная смесь – исключительно для разделения изоляции от оболочки.
Для этого жилы в процессе производства предварительно обваливают в меловой ванне. Кроме этого такая технология помогает не слипаться жилам внутри оболочки.
Помните, что свойство не гореть для кабеля, это только часть задачи. Нужно чтобы огонь затухал и не распространялись опасные продукты горения, а для этого необходимо вытеснить кислород из этой самой зоны. В ПВХ оболочке ВВГнг-LS есть хлор и другие добавки, которые и выполняют эту функцию.
Именно из-за этого, марку ВВГнг-LS в первую очередь и рекомендуют для монтажа проводки внутри дома, офиса, квартиры. это сокращение от Low Smoke, то есть низкое дымо- и газовыделение
Все технические данные наиболее применяемых сечений кабеля ВВГнг-LS, таких как номинальный ток, вес, сопротивление представлены в таблицах ниже:
Один немаловажный совет – даже если у вас в доме еще нет заземляющего провода и система TN-C, а не TN-C-S, все равно всегда покупайте только трехжильный кабель.
Таким образом, вам не придется заново переделывать все проводку при изменении системы заземления. Ну а в крайнем случае, третья жила всегда будет оставаться резервной, если на фазной или нулевой жиле случится обрыв.
Часто задаются вопросом, а можно использовать простой ВВГнг, без индекса LS? Правила, которые за последние годы существенно поменялись говорят, что для прокладки внутри жилых помещений, простой ВВГнг запрещен.
Такую марку можно использовать только снаружи здания. Смотри ГОСТ 31565-2012 – скачать.
Объясняется это тем, что он хоть и не горит, зато под воздействием пламени выделяет огромное количество токсичных веществ. А ведь именно из-за продуктов горения, а не от огня и погибает при пожарах большинство людей.
Следующая марка пригодная для монтажа проводки внутри помещений – кабель NYM. Это обозначение международное и пришло к нам из Германии.
Буква N (Normenleitung) означает соответствие немецкому стандарту VDE – союз немецких электриков. Y (Isolierung der Adem aus Polyvinylchlorid) – материал изоляции жил поливинилхлорид, также как и у ВВГ.
M (Mantelleitung) – монтажный кабель c защитной оболочкой для прокладки внутри зданий и сооружений
domikelectrica.ru
Технические характеристики
Чтобы определить возможность использования кабеля NYM в тех или иных устройствах, необходимо учитывать его техническими характеристиками. Такими характеристиками для NYM являются:
- Номинальное напряжение – может использоваться в электрических сетях с питающим напряжением не более 660 В и с частотой 50 Гц.
- Номинальный рабочий ток – определяется сечением проводника, как и смежный параметр – максимально допустимый ток, который может протекать кратковременно в аварийных ситуациях.
- Температурные пределы – величина температуры, в которой NYM может нормально выполнять свои функции без потери заданных параметров и разрушения каких-либо элементов. Для кабеля NYM предел составляет от – 50ºС до + 50ºС.
- Сопротивление жилы – устанавливается для каждого конкретного кабеля индивидуально и определяет его пропускную способность или допустимый ампераж.
- Сопротивление изоляции – определяет диэлектрические свойства изолирующего слоя, как между проводниками, так и от каждого проводника до токопроводящих элементов, которые могут касаться наружной оболочки.
- Радиус изгиба – не должен превышать 4 наружных диаметров самого кабеля.
Рис. 2: допустимый радиус изгиба кабеля
Силовые кабели
Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.
ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.
ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.
Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.
Выделяют такие виды силовых кабелей этого типа:
- АВВГ. Бывает многожильным или одножильным алюминиевым.
- ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
- ВВГп. Это плоский защищенный провод.
- ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.
NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.
Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.
Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.
По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.
Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.
ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.
Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:
- АВББШв. Внутри жилы из алюминия.
- ВББШвнг. Не горит.
- ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.
Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.
