Ознакомление с особенностями промышленного, напольного и автономного кондиционеров и их расчет

Виды кондиционеров

Системы кондиционирования воздуха, также можно разделить по типовой принадлежности:

• Сплит-системы. Данный вид систем имеет очень много разновидностей и является самым распространённым. Различают сплит-системы по форме и креплению: настенные, напольные, колонного типа. Также можно выделить различия в системе обслуживания: многозональные кондиционеры с расходом хладагента, имеющим возможность замены и кассетного типа.
• Системы с чиллер-фанкойл. Основным отличием является то, что охлаждающим элементом , является не хладагент, а вода. Специальное охлаждающее устройство «чиллер» понижает температуру воды. В некоторых системах чиллер-фанкойл, вместо воды используется незамерзающая жидкость. Чиллер- это фреоновый кондиционер, с одной лишь разницей, что через испаритель проходит вода, а не воздух. С помощью насоса по системе трубопровода вода поступает к фанкойлам. Количество подключенных фанкойлов может достигать большого числа- это зависит от мощности насоса чиллера.
• Прецизионные кондиционеры. Данный тип является высокоточным и предназначен для контроля микроклимата в помещениях с повышенной чувствительностью оборудования. Прецизионные кондиционеры, как правило относятся к шкафному типу. Стоит отметить, что помещения технологического типа обладают повышенными значениями тепловых нагрузок, в отличии от бытовых. Отличительной особенностью данного вида систем, является их бесперебойная работа 24 часа в сутки.
• Канальные кондиционеры. Система такого типа относится к разновидности сплит-систем. Наружный блок соединяется с внутренним посредством воздуховода. Особенностью данного типа, является то, что к внутреннему блоку, находящемся в меж потолочном пространстве, можно подключать несколько внутренних. Система канального кондиционера идеально подходит для помещений с натяжными потолками, кроме того изгибы воздуховодов можно корректировать индивидуально, что позволяет охлаждать несколько комнат при любой планировке квартиры. Стоит отметить, что данный вид кондиционера способен не только нагревать и охлаждать воздух, но и примешивать к нему наружный, что очень благоприятно сказывается на микроклимате в помещении.
• Мультизональные VRV и VRF системы. Данный вид имеет вид улучшенной системы мультисплит кондиционирования. К одному наружному блоку, как и в случае с мультисплит системой подключается несколько внутренних, но в случае с VRV может достигать нескольких десятков. Как и в случае со сплит-системами, системы типа VRV имеют свои разновидности (кассетные, напольные, настенные, колонные и т.п.). Мощность варьируется от 2-х до 25 Квт. Отличительной чертой данной системы, является, то что все её блоки подключаются к единой системе медных трубопроводов или так называемой трассе. Общая трасса состоит из двух- трёх медных труб, к которым в свою очередь возможно подключить до трёх внешних блоков и тридцати внутренних. Такое технологическое решение позволяет расширить систему, если в будущем появится необходимость. Интересным фактом о данной системе, является, то, что обозначение VRV(дословный перевод-переменный объём хладагента) принадлежит компании Daikin, которая первая запатентовала данную систему. На сегодняшний день у других производителей присутствует название VRF (переменный поток хладагента), что по-сути является обозначением той же самой технологии, но не нарушает авторских прав.

Как производится монтаж. Что необходимо знать о предприятии-установщике?

Купив сплит-систему, нужно обратиться к мастеру для её установки. Специалист проложит трассу для связующих коммуникаций. В стене делают отверстие диаметром 30-50 мм. Со стороны улицы монтируют наружный блок. В комнате устанавливают внутренний корпус. Далее их соединяют и продувают всю систему фреоном.

Чтобы агрегат работал эффективно и долго, устанавливать его должен человек с соответствующим опытом и знаниями. Лучше всего обратиться в фирму, занимающуюся поставкой кондиционеров. Чаще всего в их специализацию входит и монтаж.

Не рекомендуется искать мастера по объявлениям в газете. Хотя установка в этом случае обойдётся дешевле, но, если возникнут неисправности, вам будет некому предъявить претензии.

Что это такое?

Главным преимуществом установок такого класса является их способность создавать рабочие температуры в диапазоне от -150 до +10 градусов.

Эти системы предназначены для работы в жестких условиях, а их комплектующие имеют высокую степень надежности.

Главный принцип работы таких холодильных установок заключается в переносе энергии от теплоотдатчика к теплоприемнику (принцип теплового насоса). Зачастую теплоотдатчиком является окружающая среда, а в роли теплоприемника выступает холодильный агент (хладагент), представляющее собой вещество, закипающее при давлении в 1 атм и значительно отличающейся от значения внешней среды температуре.

Холодильное оборудование, используемое в промышленных целях, состоит из следующих компонентов:

• конденсатора;
• компрессора;
• испарителя;
• регулятора потока;
• вентилятора;
• соленоидного клапана;
• реверсивного клапана;
• холодильной камеры.

Пары хладагента всасываются в конденсатор, и там повышается их давление и температура. После, поступая в компрессор, вещество сжимается до рабочего объема.

Затем в конденсаторе нагретые пары хладагента охлаждаются, а выделяемая тепловая энергия передается в окружающую среду.

В испарителе осуществляется обмен тепловой энергией между охлаждаемой окружающей средой и парообразным холодильным агентом. Холодильные установки, применяемые в промышленности, подразделяют на:

• компрессионные – в качестве хладагента используется фреон или аммиак, т.к. температуропоглощение веществ более эффективно, а сжатия осуществляется компрессорными или турбокомпрессорными блоками;
• абсорбционные – конденсируют холодильный агент с помощью вещества-абсорбента, находящегося в твердом или жидком состоянии, из которого при нагреве под более высоким парциальным давлением испаряется рабочее вещество.

Холодильные системы компрессорного типа могут быть с открытым, полугерметичным и герметичным типом компрессора, а система охлаждения может быть основана на использовании воздуха или воды. Абсорбционные установки имеют большие габариты и вес и нуждаются в большем количестве воды, но при этом их конструкция более проста, бесшумны в работе и надежны.

Выбор кондиционера по мощности

Сплит-системы и охлаждающие агрегаты других типов выпускаются в виде модельных рядов с изделиями стандартной производительности – 2.1, 2.6, 3.5 кВт и так далее. Часть производителей обозначает мощность моделей в тысячах Британских Тепловых Единиц (kBTU) – 07, 09, 12, 18 и т. д. Соответствие климатических установок, выраженных в киловаттах и BTU, показано в таблице.

Зная требуемую производительность в киловаттах и британских единицах, подбирайте сплит-систему в соответствии с рекомендациями:

1. Оптимальная мощность бытового кондиционера лежит в диапазоне —5…+15% от расчетной величины.
2. Лучше дать небольшой запас и округлить полученный результат в сторону увеличения – до ближайшего в модельном ряду изделия.
3. Если определенная расчетом холодопроизводительность превышает мощность охладителя из стандартного ряда на сотую долю киловатта, округлять в большую сторону не следует.

Пример. Результат вычислений – 2.13 кВт, первая модель в ряду развивает холодильную мощность 2.1 кВт, вторая – 2.6 кВт. Выбираем вариант №1 – кондиционер на 2.1 кВт, что соответствует 7 kBTU.

Пример второй. В предыдущем разделе мы посчитали производительность агрегата для квартиры – студии – 3.08 кВт и попали между модификациями 2.6—3.5 кВт. Выбираем сплит-систему большей производительности (3.5 кВт или 12 kBTU), поскольку откат к меньшей не уложится в 5%.

Подавляющее большинство климатических систем способно работать в 2 режимах – охлаждение и нагрев в холодный период года. Причем производительность по теплу выше, поскольку двигатель компрессора, потребляющий электричество, дополнительно подогревает фреоновый контур. Разница мощности в режиме охлаждения и нагрева показана выше в таблице.

Принцип работы кондиционера

В основе принципа действия бытовых кондиционеров лежит нагрев хладагента. В процессе испарения, он поглощает тепло с поверхности – происходит образование конденсата, за счёт чего снижается температура воздуха.

Технические характеристики

Оборудование получает питание от электросети. Диапазон значений его энергопотребления – 1-2,5 кВт/ч. Мощность является тем параметром, от которого зависит, на какую площадь будет распространяться работа агрегата.

Назначение прибора

Бытовые кондиционеры нужны, чтобы остужать воздух в квартире. Наиболее востребованные места установки этих устройств – спальная комната и кухня.

Некоторые экземпляры могут не только остудить, но и подогреть воздух. Данную опцию обычно применяют перед началом отопительного сезона, когда в домах уже холодно, а отопление еще не дали.

Расчетная методика и формулы

Со стороны скрупулезного пользователя вполне логично не доверять цифрам, полученным на онлайн-калькуляторе. Чтобы проверить результат расчета мощности агрегата, воспользуйтесь упрощенной методикой, предлагаемой изготовителями холодильного оборудования.

Итак, требуемая производительность бытового кондиционера по холоду рассчитывается по формуле:

Расшифровка обозначений:

• Qтп – тепловой поток, проникающий в комнату с улицы через строительные конструкции (стены, полы и потолки), кВт;
• Qл – тепловыделения от жильцов квартиры, кВт;
• Qбп – теплопоступления от бытовой техники, кВт.

Теплоотдачу домашних электроприборов выяснить просто – загляните в паспорт изделия и отыщите характеристику потребляемой электрической мощности. Практически вся израсходованная энергия преобразуется в тепло.

Компрессор домашнего холодильника почти всю потребленную электроэнергию преобразует в тепло, но работает в периодическом режиме Теплопоступления от людей определены нормативными документами:

• 100 Вт/ч от человека, находящегося в состоянии покоя;
• 130 Вт/ч — в процессе ходьбы либо выполнения легкой работы;
• 200 Вт/ч — при тяжелых физических нагрузках.

Для вычислений принимается первая величина – 0.1 кВт. Остается определить количество теплоты, проникающей снаружи через стены по формуле:

• S – квадратура охлаждаемой комнаты, м²;
• h – высота перекрытия, м;
• q – удельная тепловая характеристика, отнесенная к объему помещения, Вт/м³.

Формула позволяет выполнить укрупненный расчет теплопритоков через наружные ограждения частного дома либо квартиры с использованием удельной характеристики q. Ее значения принимаются следующим образом:

1. Комната расположена с теневой стороны здания, площадь окон не превышает 2 м², q = 30 Вт/м³.
2. При средней освещенности и площади остекления берется удельная характеристика 35 Вт/м³.
3. Помещение находится на солнечной стороне либо имеет множество светопрозрачных конструкций, q = 40 Вт/м³.

Определив теплопоступления от всех источников, сложите полученные цифры, используя первую формулу. Сравните результаты ручного вычисления с показателями онлайн-калькулятора.

Большая площадь остекления предполагает увеличение холодильной мощности кондиционера

Когда необходимо учесть поступление тепла от вентиляционного воздуха, холодопроизводительность агрегата увеличивается на 15—30% в зависимости от кратности обмена. При обновлении воздушной среды 1 раз в течение часа умножьте результат вычисления на коэффициент 1.16—1.2.

Достоинства и недостатки мультизональных систем кондиционирования

Мы можем выделить следующие достоинства мультизональных систем кондиционирования:

• Экономия при подборе наружного блока. Теоретически его производительность должна быть не меньше суммарной производительности всех внутренних блоков. На практике вероятность того, что все внутренние блоки одновременно будут загружены на 100 %, очень низкая. По этой причине производительность наружного блока может быть ниже теоретической до 30 % без ущерба для работы всей системы. Соответственно, он будет дешевле, легче и компактней.
• Экономия в процессе эксплуатации. Мультизональные системы управляются централизованно и работают как единый организм, регулируя количество холода или тепла для разных помещений. Так, солнечную сторону здания по сравнению с теневой летом нужно сильнее охлаждать, а зимой меньше нагревать. Мультизональные системы отслеживают такие тонкости и экономят электроэнергию.
• Удобство эксплуатации. Мультизональные системы регулируют не только количество тепла или холода для каждого помещения, но и контролируют собственное состояние. Они предоставляют данные об основных параметрах работы, сообщают о необходимости замены загрязненных фильтров и даже могут рассчитывать плату за электроэнергию для каждого помещения.
• Легкость проектирования и использования в зданиях с неравномерной тепловой нагрузкой в разных помещениях. Это характерно, например, для пищевых производств. Тепловая нагрузка может меняться и в одних и тех же помещениях, например в залах для совещаний. В этом случае требуемое количество тепла или холода зависит не только от времени суток, но и от количества людей, находящихся в помещении.
• Универсальность. В одной мультизональной системе можно использовать внутренние блоки разных типов: кассетные, подвесные, канальные, настенные или напольные. А также разные по производительности в соответствии с особенностями помещений: складские, рабочие, жилые, архивные. Трехтрубные системы могут одновременно нагревать и охлаждать воздух в разных помещениях и подходят практически для любых зданий.
• Высокая точность работы. Расширительные вентили с электронной регулировкой точно дозируют количество фреона, поступающего во внутренние блоки, заданная температура поддерживается в помещениях с точностью до ±0,5 °С.
• Автономность работы. Мультизональные системы кондиционирования полностью автоматизированы, поэтому для них не нужен обслуживающий персонал.
• Не портят внешний вид зданий. Наружные блоки можно установить на крыше или в подвальном помещении.

Есть у мультизональных систем и недостатки:

• Единая фреоновая магистраль. Это значит, что при ее повреждении выйдет из строя вся система.
• Дорогой монтаж.

На что обратить внимание при покупке кондиционера

Выбирая модель кондиционера, проверьте показатель мощности – он должен позволять полноценно охладить комнату. Помимо этого, следует учитывать:

1. Тип компрессора (экономичность и надёжность у инверторного кондиционера выше, чем у неинверторного)
2. Уровень шума (идеальным уровнем считается 25-30 дБ).
3. Наличие фильтров (они служат для очистки воздуха от грязи и неприятных запахов).
4. Вентиляция (опцией подачи свежего воздуха оснащено не всякое устройство, у большинства остальных моделей в этом режиме не задействуется наружный блок).
5. Автоматический режим (данная опция обеспечивает возможность работы прибора без постоянного выставления параметров).
6. Дизайнерское решение (внутренний блок располагается на виду, вследствие чего его дизайн обязан соответствовать стилю помещения).

Мощность кондиционера

Мощность — это самый важный параметр прибора. Можно выделить три направления, которые указываются производителем. Это мощность охлаждения, нагрева и потребляемая мощность.

Мощность охлаждения (Холодопроизводительность)

Мощность охлаждения — самая важная характеристика, которая выражается в кВт либо BTU. Если с мощностью в кВт все понятно, то BTU — это британская тепловая единица. Именно в них ранее и измерялась мощность кондиционера.
От мощности прибора зависит площадь, которую он сможет охладить в нормальном рабочем режиме. Под нормальным режимом подразумевается работа прибора, без постоянных высоких нагрузок на компрессор, которые возникают в следствии не правильно рассчитанной мощности прибора и величины помещения.
Таким образом, если поставить сплит-систему, рассчитанную на охлаждение комнату из 20 квадратных метров, в комнату размером в 30 квадраных метров, то из-за нехватки мощности прибор будет всегда работать на повышенных нагрузках, что бы обеспечить выставленную температуру, что приводит к быстрому износу запчастей, и как следствие, скорейшем выходе прибора из строя.

При самостоятельно расчете мощности кондиционера для помещения, следует рассчитывать что 1 кВт (3412 BTU/h) холодопроизводительности кондиционера способен обеспечить 10 м. кв. площади помещения со стандартной высотой до потолка (2,5-3 м.). Таким образом6 для помещения, размером в 25 кв.м — необходимая мощность 2.5 кВт (примерно 9000 BTU).

Так-же, для самостоятельного расчета можности кондиционера Вы можете воспользоваться данной таблицей:

Расчет мощности кондиционера

Мощность обогрева (Теплопроизводительность)

Мощность обогрева — аналогичная характеристика холодпроизводительности. Измеряется и рассчитывается она полностью аналогичным образом, но только для тех устройств, которые имеют такую функцию. Сегодня это большинство бытовых сплит-систем, но встречаются и те модели, которые не поддерживают функцию обогрева.

Мощность электропотребления

Данный параметр не редко путают с холодпроизводительностью или теплопроизводительностью, посколько он так-же измеряется в кВт. Но это немного другое.
Мощность электропотребления кондиционера — это характеристика, которая выражает количество потребляемой электроэнергии прибора. Она так-же может быть различной (минимальная, максимальная, номинальная) — и как правило, в несколько раз ниже мощность охлаждения. Таким образом, при мощности охлаждения в 2.5 кВт — кондиционер потребляет примерно 0.8 кВт — меньше чем утюг, электрочайник и многие другие бытовые электроприборы.

Технические характеристики кондиционера, которые менее важны для пользователя

Менее важной характеристикой для пользователя является расход воздуха. Она обозначает, какой объем воздуха способен «проходить» через внутренний блок за определенное время

Существуют и другие дополнительные параметры, которые имеют значение к проектированию и процессу монтажа. Для пользователя они практически не представляют никакого интереса. Это следующие характеристики:

• габаритные размеры и вес блоков;
• диаметры трубок;
• максимальная и минимальная длина трубопроводов;
• максимальный перепад высот;
• тип хладагента;
• сечение силового и межблочного кабеля;
• и др.

Подведем итог: Для того чтобы выбрать кондиционер, необходимо учитывать наиболее важные технические характеристики, которыми являются холодопроизводительность, потребляемая мощность, энергоэффективность и уровень шума.

Внутренний блок

Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:

Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена.  По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Выгода использования кондиционеров на несколько комнат

Когда речь идет о нескольких помещениях, то не вызывает сомнений, что «мультисплит» выгоден. Но так ли уж он необходим на две комнаты? Почему стоит затратиться на такое оборудование вместо двух привычных кондиционеров?

Во-первых, потому что один внешний блок занимает гораздо меньше места, чем два, что может быть очень актуально и в многоэтажках, и в частном домовладении. Во-вторых, кондиционеры требуют обслуживания. А чистка и дозаправка одной наружной части однозначно будет стоить дешевле. Третья причина — это более тихая работа системы, ведь два блока будут создавать шума больше, чем один. Ввиду этих особенностей мультисплит-системы в конечном итоге будут и выгоднее, и удобнее.

Источники

• https://AeroClima.ru/kondicionirovanie/kak-ustroen-konditsioner-split-sistema/
• https://AeroClima.ru/kondicionirovanie/sistemy-kondicionirovaniya-vozduha/
• http://airducts.ru/sistemy-kondicionirovaniya/
• https://hiconix.ru/publications/articles/kak-rabotayut-multizonalnye-sistemy/
• https://www.air-ventilation.ru/Tipy-sistem-konditsionirovaniya.htm
• https://ruclimatexpo.ru/conditioners/multizone_system/
• https://oventilyacii.ru/ventilyaciya/kondicionirovanie/vidy-sistem-konditsionirovaniya.html
• https://sovet-ingenera.com/vent/cond/vakuumirovanie-konditsionera.html
• https://MirCli.ru/multi-split-sistemy/

Популярные функции

Возможность вентиляции (притока свежего воздуха)

На самом деле возможность вентиляции помещения имеет только канальный кондиционер, в виду своих технических особенностей. А вот большинство бытовых кондиционеров работают в этом режиме просто как «Вентилятор». Включается вентилятор внутреннего блока, а вот компрессор в этом режиме просто не включается. Используется для плавного распределения воздуха по периметру комнаты, например в зимнее время года, когда теплый воздух скапливается возле батарей и у потолка.

Хотя некоторые современные модели все-таки оснащены такой функцией, которая действительно берет свежий воздух с улицы и пускает его в помещение, но это довольно дорогие и редкие модели, которые довольно много стоят и имеют сложный монтаж.

Осушение воздуха

В режиме осушения кондиционер уменьшает количество влаги в воздухе. Рекомендуется для регионов с повышенной влажностью.
Стоить отметить, что режим осушения воздуха — сопутствует его охлаждению. Это связано с принципом его работы. Теплый воздух соприкасается с холодным теплообменником, вследствие чего выделяется конденсат из воздуха, который уходит в дренажный шланг прибора. Таким образом влаги в воздухе становится меньше.

Очистка воздуха

Очистка воздуха часто идет как дополнительная функция к кондиционера, хотя по сути она есть уже в каждом приборе, но в другой степени. Для очистки воздуха, перед теплообменником ставится фильтр, в канал подачи воздуха. Таким образом там оседает весь мусор (пух, волосы, шерсть и другие крупные частицы). В кондиционерах, с функцией очистки воздуха, ставится дополнительный фильтр тонкой очистки, которые очищает воздух от таких мелких частиц как пыль, пыльца и даже некоторых вредных микроорганизмов.

Ночной режим

В ночном режиме прибор, для уменьшения шума, переходит в режим пониженной скорости вращения вентилятора, и медленно повышает температуру воздуха на несколько градусов. Таким образом, создавая более комфортные условия для сна.

Функции кондиционера

Типовой расчет мощности кондиционера

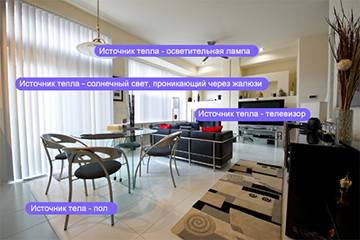

Теперь посмотрим, как определяется тепловая мощность каждого из перечисленных источников:

Q1

Проведем расчет мощности кондиционера по площади. Для помещений, расположенных на одном из средних этажей и имеющих одну наружную стену с окном площадью не более 2 кв. м Q1 в ваттах рассчитывают по формуле:

Q1 = SxHxK,

Где:

• S – площадь помещения, кв. м;
• H – высота помещения, м;
• K – мощность поступления тепла (Вт/куб. м), зависящая от инсоляции (освещенности).

K принимают равным:

• для хорошо освещенных помещений (окно смотрит на юг и не загораживается деревьями): К = 40 Вт/куб. м;
• при средней освещенности: К = 35 Вт/куб. м;
• для затемненных помещений (северная сторона или высокие деревья за окном): К = 30 Вт/куб. м.

Q2

Тепловыделение от людей зависит от вида их деятельности. Если обитатели квартиры не склонны проявлять физическую активность и ведут себя по большей части спокойно, как рыбки в аквариуме, то каждый из них будет выделять 100 Вт тепла. Если же кто-либо из жильцов имеет обыкновение заниматься дома спортом, его тепловая производительность в этот момент будет составлять уже 300 Вт.

Q3

Тепловыделение от бытовых приборов принимают таким:

• компьютер или копировальный аппарат: 300 Вт;
• телевизор: 200 Вт;
• прочее оборудование: 30% от потребляемой электрической мощности.

Мощность тепловыделения всех приборов не всегда следует учитывать в расчете полностью.

К примеру, если в квартире обитает один человек, вряд ли телевизор и компьютер будут работать одновременно.

Подходящим следует считать кондиционер с холодильной мощностью в диапазоне от 0,95Q до 1.15Q.

Составляющие проекта системы кондиционирования воздуха

Проект системы кондиционирования состоит из:

• спецификации оборудования и комплектующих устанавливаемых на объекте систем кондиционирования;
• пояснительной записки;
• ведомости проектной документации;
• общих сведений и условий, касающихся строительного объекта;
• расчета внутренних и наружных тепловых притоков;
• таблиц подробного описания инженерных систем, установленных в помещениях здания;
• схем расположения оборудования на объекте, объединенных в единый план;
• аксонометрических схем.

Составление проекта системы кондиционирования является сложным расчетным процессом, который непосредственно влияет как на денежные расходы при установке системы, так и на качество дальнейшего ее использования с учетом надежности и эффективности.
