Методика и схема прогрузки дифференциальных автоматических выключателей

Периодичность контроля исправности АВ

Регулярность проверок автоматических коммутационных аппаратов, а также их регламент отображаются в графике планово-предупредительных работ (ППР). Его разработкой занимаются соответствующие техслужбы предприятия, опираясь на требования ПТЭЭП (приложение 3, п. 28.6), рекомендации производителя АВ, местные эксплуатационные условия.

График утверждается и корректируется по решению руководителя предприятия. Например, может назначаться внеплановая прогрузка автоматов при возникновении сбоев в работе ЭУ либо после завершения их реконструкций (капитальных, текущих ремонтов).

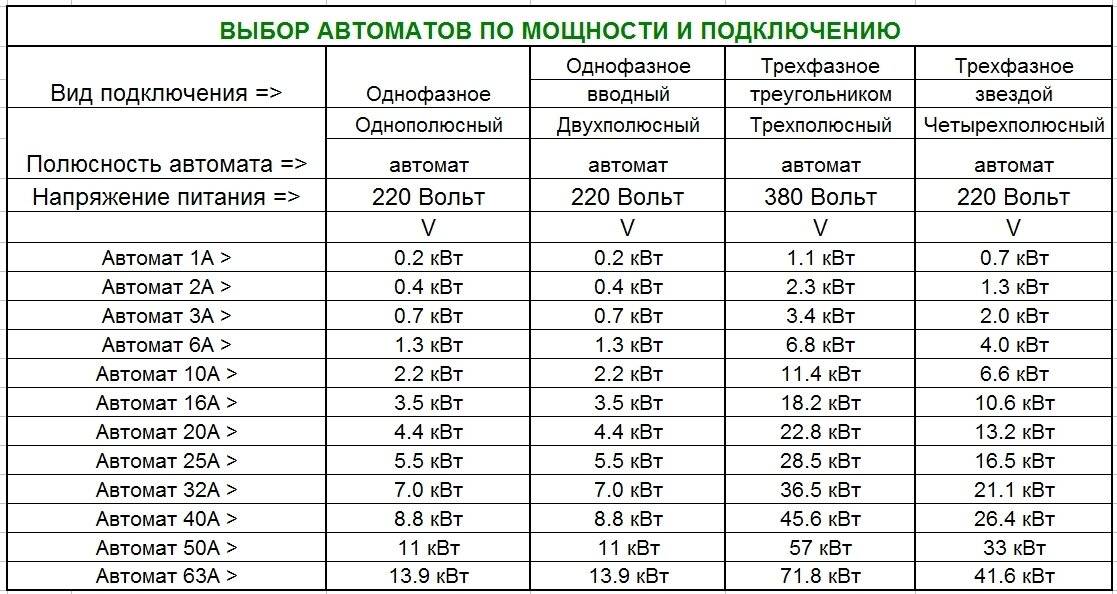

Основные характеристики автоматических выключателей

Выключатели-автоматы принадлежат к категории защитных приборов. Они предохраняют электрическую цепь от последствий короткого замыкания: когда случается инцидент, устройство должно сразу же выключиться, чтобы не возникло искрения или горения. Для электрического оборудования используются разные типы автоматов, подходящие по техническим характеристикам. Для работы с напряжением менее 1000 В применяют выключатели с литым корпусом (выдерживают ток до 3,2 кА), воздушные силовые (критический показатель – 6,3 кА), а также устройства с модульным строением.

К главным характеристикам приборов относятся:

• ток срабатывания – значение, при котором активируется переключатель в случае перегрузки или замыкания;
• временной интервал, по истечении которого срабатывает устройство;
• номинальное значение тока, при котором прибор может функционировать в обычном режиме.

Во время процедуры прогрузки выполняется замер этих показателей. Процедуру нельзя назвать простой, к ее реализации допускается только высококвалифицированный персонал электротехнической лаборатории после прохождения специального обучения.

Прогрузка автоматических выключателей с помощью спецоборудования

Чтобы автоматически был прогружен автомат, для этих целей необходимо применять спецоборудование. На это действие потребуется несколько минут. Во время операции можно оценить состояние работы. На основании требований правил методика расчетов для этого не подходит, так как получается большая погрешность.

Одновременно со сведениями, что аппарат исправен, исследуются и иные немаловажные значения:

• время действия контактов;
• целостность проводки;
• наличие проблем с подачей постоянного тока.

Методы испытаний

Несмотря на то, что информация становится доступной на месте, обслуживание осуществляется, чтобы устранить дефекты. Измерение проводится основных и дополнительных параметров, чтобы сравнить их с нормативами и избавиться от дефекта. Последовательность выполнения прогрузки одинакова для всех устройств.

Таким образом, при выполнении всех мероприятий по проверке приборов можно добиться безопасности в ходе дальнейшей эксплуатации. Аварийную ситуацию всегда лучше предотвратить, поэтому и была разработана прогрузка.

Формы протоколов ЭТЛ

Существуют различные формы протоколов электротехнических испытаний и измерений. На нашем сайте Вы можете скачать любую форму для собственного использования.

Название

Формы для скачивания

Протокол визуального осмотра

Визуальный осмотр проводится с целью выявления соответствия электрооборудования ПУЭ и СНиП и оценки качества проведенных монтажных работ.

Протокол наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)

Измерения проводятся с целью выявления соответствия защитного заземления (магистраль «РЕ»), предназначенного для защиты людей от поражения электрическим током при повреждении изоляции. Измерения производятся в объеме, предусмотренном ПУЭ 1.8.36 п. 1, 2, 4.

Протокол проверки сопротивлений заземлителей и заземляющих устройств

Измерения проводятся с целью выявления соответствия сопротивления заземляющих устройств требованиям ПУЭ, ПТЭЭП. Измерения производятся в объеме, предусмотренном ПУЭ 1.7.62 , ПТЭЭП приложение п. 24.3.

Протокол измерения сопротивления изоляции проводов, кабелей, аппаратов и обмоток электрических машин

Измерение сопротивления изоляции электросети производится мегаомметром на напряжении 1000 В или 2500 В. При производстве измерений отключаются все электроприемники. Измерения проводятся между фазами, между фазами и нулем и магистралью заземления «РЕ». Согласно ПУЭ (раздел 1.8.34 п. 1) сопротивление изоляции в силовых и осветительных лектропроводках должно быть не менее 0,5 МОм.

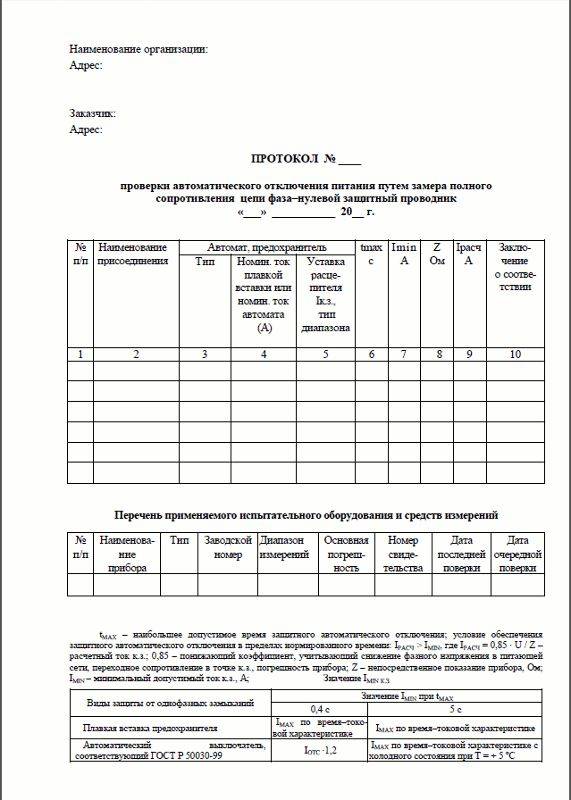

Протокол проверки цепи «фазный — нулевой провод» (фаза-нуль)

Измерение токов короткого замыкания и полного сопротивления петли «фаза-нуль» производится с целью проверки обеспечения селективного отключения поврежденного участка электросети при коротком замыкании. Измерения производятся в объеме, предусмотренном ПУЭ п. 3.1.8, п. 1.7.79, МЭК 364-6-61 «А» приложение п. 2.4.

Протокол проверки параметров срабатывания устройств защитного отключения (УЗО)

В соответствии с требованиями ГОСТ Р 50030.2-99, ГОСТ Р 50345-99, ГОСТ Р 51326-99, ГОСТ Р 51327-99, нормируемые и предпочтительные параметры устройств защитного отключения

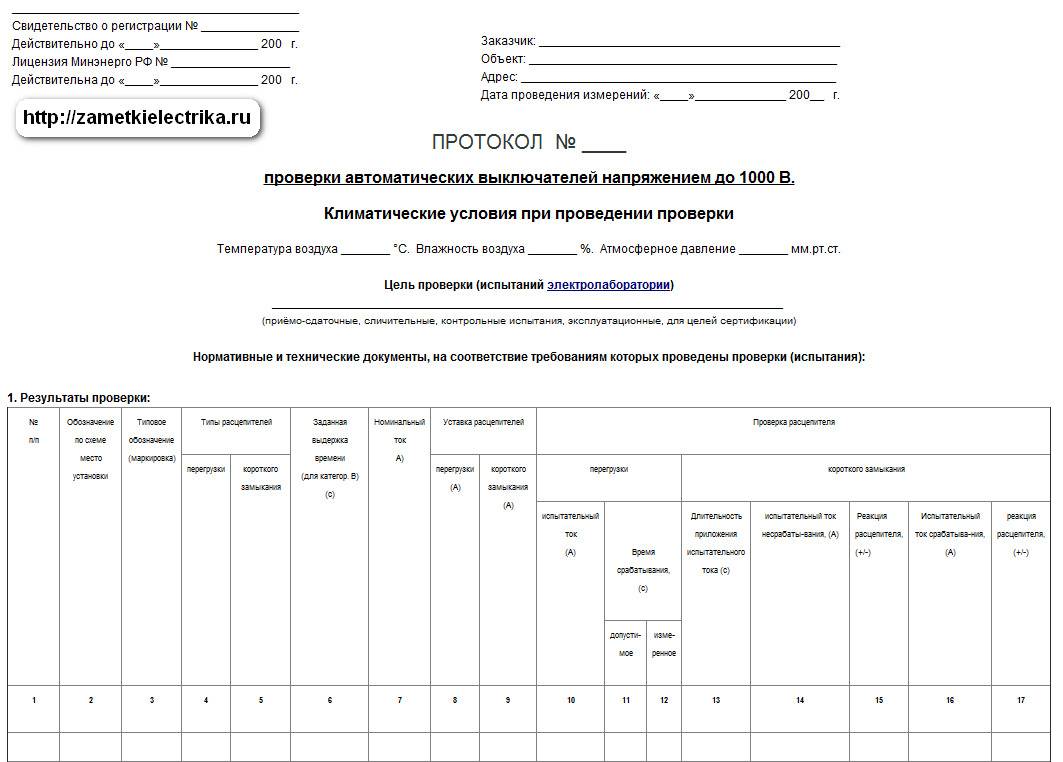

Протокол проверки автоматических выключателей напряжением до 1000 В (прогрузка автоматов)

Измерения проводятся с целью выявления соответствия устройств требованиям ПУЭ, ПТЭЭП, а так же выявления заводского брака, возможного при изготовлении. Измерения производятся в объеме, предусмотренном ПУЭ п. 3.8.37. п. 2, МЭК 364-6-61 «А» приложение 1.

Протокол проверки работоспособности системы автоматического включения резервного питания и оборудования (АВР)

Протокол Крюков светильников и узлов крепления розеток Протокол Крюков светильников и узлов крепления розеток-1.doc

Протокол проверки измерительных трансформаторов тока комплекса расчётного учета электроэнергии Протокол трансформаторов тока.doc

Технический отчет также содержит список документации, пояснительную записку, программу испытаний, копию акта о регистрации электролаборатории, копии свидетельств о поверке используемых приборов, результаты испытаний, ведомость дефектов, заключение и перечень применяемого испытательного оборудования и средств измерения.

Источник

Когда необходима проверка

Согласно требованиям ПУЭ и ПТЭЭП, контроль исправности защитных автоматов производится во всех случаях официальных электроизмерительных испытаний.

То есть, такая необходимость возникает:

• при сертификации изделия после его разработки;
• при вводе электроустановки в эксплуатацию (приёмосдаточные испытания);
• в ходе планово-профилактических проверок электросети;
• после капитальных, плановых или аварийных ремонтов.

В ходе испытаний производится прогрузка выключателя мощными импульсами тока и фиксируются временные показатели процесса срабатывания. Поскольку в данном случае граница между «годен» и «не годен» лежит в пределах нескольких миллисекунд, ни о каких самостоятельных выводах о работоспособности прибора и речи быть не может.

Любой вариант самостоятельных проверок (включая срабатывание по кнопке «тест» в тех устройствах, где она есть) подтвердит лишь факт исправности механической системы, но никак не правильность регулировок прибора.

Официальное экспертное заключение о соответствии характеристик автоматического расцепителя нормам и требованиям, озвученным в соответствующих стандартах, может дать лишь сертифицированная электроизмерительная лаборатория.

Основы прогрузки автоматов

Главными функциями автоматических переключателей являются активация и размыкание электрических цепей. Последний процесс инициируется, когда напряжение падает серьезно ниже нормы, цепь перегружается или происходит инцидент короткого замыкания. Когда мастера делают прогрузку автоматов, они преследуют цель проверить корректность функционирования расцепителей, пропуская через них электрический ток, идущий от специально сконструированной установки.

К числу ситуаций, в которых рекомендуется производить данную процедуру, относятся:

• капремонт выключателя или иного электрооборудования;
• приобретение нового прибора;
• окончание ремонта электрической установки.

Также производится плановая профилактическая прогрузка с определенной периодичностью, установленной на предприятии. Механизм процедуры основан на воздействии электромагнита на расцепитель, вследствие которого происходит активация последнего и прибор прекращает работать. Корректно организованная процедура позволит выявить, способно ли устройство предохранить сеть от разного рода неприятных инцидентов. Оно должно защищать от возгорания и избыточных нагрузок (частые явления при повреждениях изоляционного материала проводов и перепадах давления) и от получения пользователем удара электротока в короткозамкнутой цепи. Если прибор прошел испытания, он признается исправным и годным для рутинного использования.

Прогрузка автоматических выключателей лучшая цена в Москве

НАИМЕНОВАНИЕ РАБОТ	ЕДИНИЦА ИЗМЕРЕНИЯ	ЦЕНА
Испытание автоматических выключателей	1-полюсный автомат	90 руб.
3-полюсный автомат: до 50 А до 200 А до 1000 А> 1000 А	180 руб. 230 руб. 360 руб.430 руб.

Электротехническая лаборатория«МОСЭНЕРГОТЕСТ» предлагает услуги по проведению электроизмерения. Среди них – прогрузка автоматов и автоматических выключателей, которую мы осуществляем на коммерческих и жилых объектах в Москве по выгодным ценам.

Проверка работоспособности электроустановок играет важнейшую роль при монтаже различного оборудования. От нее зависит бесперебойная работа электросети, а также безопасность людей, находящихся в помещении. Проверка автоматов защиты входит в спектр услуг по тестировании элекроустановок: она дает гарантию безопасной работы оборудования. Проводится она на заключительном этапе электромонтажа. Согласно ПУЭ, аппараты защиты должны иметь показания, соответствующие номинальным данным.

Основные характеристики автоматических выключателей

К числу основных характеристик автоматических аппаратов защиты относятся следующие:

1. Номинальный ток: допустимая величина тока при работе сети в нормальном режиме.
2. Время отключения автоматического аппарата защиты. То есть время срабатывания защиты при коротком замыкании или перегрузке.
3. Ток срабатывания защиты. То есть характеристики величины тока во время перегрузки или короткого замыкания.

ГОСТ на автоматические аппараты защиты подразумевает соответствие всех перечисленных величин данным, указанным в технической документации. Во время проверки они и исчисляются.

Устройство прогрузки автоматических выключателей

Устройство прогрузки автоматических аппаратов защиты применяется для проверки первичным током. Выбор таких устройств достаточно широк, поэтому найти то, которое подходит для любого типа автомата и любой величины номинального тока, достаточно просто.

Стандартное устройство состоит из нескольких элементов, в частности:

• ключа управления;
• лабораторного автотрансформатора;
• нагрузочного трансформатора;
• амперметра;
• трансформатора тока;
• секундомера;
• соединительных проводов.

Проверяются с помощью такого оборудования автоматы с большим и малым током. При проверке автоматических аппаратов защиты с большим током подключается более мощный нагрузочный трансформатор и источник питания.

Методика прогрузки автоматических выключателей

При осуществлении проверки автоматов проверяются уровень его защиты, например, электромагнитная(то есть, мгновенная), а также тепловая (то есть, с выдержкой по времени). Чтобы осуществить прогрузку, специалисты знакомятся с информацией об автоматическом аппарате защиты, указанной в его техническом паспорте, и находят там график времятоковых характеристик срабатывания.

Электромагнитная защита проверяется восьмикратным током 48, тепловая – трехкратным током 18. В первом случае автомат должен отключиться максимум за 0,01 секунды, во втором – за период от 3-х до 80 секунд. Если при проверке автомат не выключается в течение указанного временного периода, это свидетельствует об его неисправности.

Периодичность проведения прогрузки автоматов и проверки выключателей

Периодичность проведения проверки аппаратов защиты определяется стандартами завода-изготовителя данных устройств. Но, согласно наблюдениям, автоматические выключатели могут выходить из строя гораздо раньше наступления сроков проведения испытаний. Именно поэтому рекомендуется тестировать их не реже, чем раз в три года. Это позволит избежать различных последствий, вызванных поломками в автоматических аппаратах защиты.

Кстати, касается все вышеизложенное не только автоматов, установленных на предприятиях, но и устройств, используемых в быту.

Протокол прогрузки автоматических выключателей по ПУЭ

После проведения проверки, все данные по наводимому току и выдержке по времени, полученные в результате испытаний первичным током, заносятся в протокол. В случае обнаружения неисправностей, составляется дефектная ведомость, в которой указаны неполадки и даны рекомендации по их устранению согласно ПУЭ

Электролаборатория«МОСЭНЕРГОТЕСТ» осуществляет прогрузку автоматических выключателей максимально качественно и профессионально. Наши специалисты имеют необходимые группы допуска для проведения таких типов работ.

Если вы решили сделать заказ, напишите нам в форме обратной связи, обозначив свою проблему. Спустя короткий промежуток времени с вами свяжется наш специалист.

Состав технического отчета испытаний и проверки электрических сетей и электрооборудования

На титульном листе содержится следующая информация: дата составления технического отчета сведения об исполнителе и заказчике испытаний адрес объекта цель электроиспытаний
Указывается содержание технического отчета с числом страниц по каждому разделу
Прилагается копия свидетельства о регистрации электролаборатории
В пояснительной записке указываются: цели и объемы  работ характеристика объекта (здания) техническое описание  объекта основные требования  и  нормы  ПУЭ  и  ПТЭЭП общие результаты  работы примечания
В протоколе указываются результаты проверки на соответствие требованиям нормативных документов и проекта.В случае выявления дефектов они указываются в заключении.
Проверка наличия цепи (металлосвязи) проводится согласно ПТЭЭП (табл. 28.5) и ГОСТ 10434-82В протоколе указываются измеренные значения переходных сопротивлений.В случае обнаружения дефектов, они указываются в заключении, к ним относятся: переходные сопротивления контактов выше нормы 0,05 Ом обнаруженное не заземленное оборудование
Проверка производится согласно требованиям ПУЭ  гл 1.8, ПТЭЭП Табл 37.В протоколе проверки сопротивления изоляции указывается: диспетчерское наименование линии марка провода (кабеля) , сечение,число жил величина сопротивления изоляции В заключении делается вывод о соответствии величины сопротивления изоляции нормативным значениям не менее 0,5 МОм.(ПУЭ, 1.8.34 п. 1)
Проверка производится на соответствие требований  ПУЭ п. 3.1.8, ПУЭ п. 1.8.34. п.п. 3. ГОСТ Р 50345-99, ГОСТ Р 50030.2-99В протоколе указываются следующие параметры: обозначение автомата на схеме, место его установки маркировка автомата типы расцепителей (тепловой, электромагнитный) номинальный ток автомата, (А) значения уставок расцепителей, (А) допустимое и измеренное время срабатывания, (с) длительность приложения, (с) и значение испытательного тока, (А) реакция расцепителя,(+/-) В заключении делается вывод о соответствии автоматических выключателей требованиям ПУЭ, ГОСТ и заводской документации.
Проверка производится на соответствие требований  ПУЭ гл. 1.7 табл. 1.7, гл. 1.8, п 1.8.39.В протоколе указываются следующие параметры: проверяемый участок цепи наименование автомата, тип расцепителя, номинальный ток и диапазон тока срабатывания электромагнитного расцепителя значение измеренного сопротивления цепи «фаза-ноль», (Ом) расчетное значение тока короткого замыкания, (А) допустимое время срабатывания автомата и по времятоковой характеристике (сек) В заключении делается вывод о соответствии аппаратов защиты проекту и требованиям ПУЭ и ПТЭЭП.
Проверка производится на соответствие требований ГОСТ Р 51326, ПУЭ гл. 1.8В протоколе указываются следующие параметры: Обозначение по схеме Тип УЗО Тип дифф. тока Номин. ток нагрузки In (A)Номиналь. отключ. дифф. ток IDn (мА) Ном. неотключаемый дифф. ток IDn0 (мА) IDn срабат. измеренн. (мА) Время отключ. (мсек) В заключении делается вывод о соответствии УЗО  требованиям ПУЭ, ГОСТ и заводской документации.
Проверка проводится на соответствие требований ПУЭ п.1.8.38, ПУЭ п.1.7.61 ПУЭ: п.1.8.39 (п.5)В протоколе указываются следующие параметры: вид грунта характер грунта удельное сопротивление грунта обозначение заземлителя, заземляющего устройства место, где проводится измерение расстояние до вспомогательных зондов, (м) допустимое, измеренное, приведенное сопротивление (Ом) В заключении делается вывод о соответствии норме значений сопротивления заземлителей и заземляющих устройств.
В случае обнаружения нарушений в дефектной ведомости указывается: выявленный дефект или несоответствие основание указания дефекта, как правило это пункт ПУЭ, ПТЭЭП или ГОСТ рекомендации по устранению Указывается ФИО, подпись инженера составившего дефектную ведомость. Ставится печать организации. После того как дефекты и недостатки, выявленные электроизмерительной лабораторией, устранены указывается: дата устранения дефектов дата проверки устранения дефектов ФИО, подпись представителя «Заказчика» ФИО, подпись представителя «Исполнителя» ставится печать организации В случае, если дефекты устраняются во время проведения электроизмерений делается запись: дефекты и недостатки, выявленные электроизмерительной лабораторией, устранены во время работ по измерениям. В случае, если дефекты отсутствуют указывается: на дату проведения измерений дефектов не выявлено.

Неисправность электропроводки

Неисправность электропроводки может быть вызвана коротким замыканием между фазой и нулевым проводом. В этом случае выбивает автоматический выключатель без подключения какой-либо нагрузки. Поиск места короткого замыкания может быть длительным.

Ускорить поиск места неисправности проводки можно, также заменяя отдельные участки электропроводки временным кабелем. На найденном участке электропроводки с местом короткого замыкания проверяются все розетки, светильники. Поврежденный участок можно проверить мегомметром, или в крайнем случае мультиметром (лучше стрелочным тестером) в диапазоне больших сопротивлений.

Прогрузка автоматических выключателей прибор

› Выключатели

03.04.2020

Электротехнический журнал. Статьи. Новости. Авторские публикации. Документы.

Стенд для прогрузки автоматов. Прогружаем автоматы. Часть 1 (из 4)

Как проверить срабатывание автоматического выключателя по заданной уставке? При помощи чего можно проверить характеристику срабатывания? В этой статье постараемся изложить принципы проверки автоматических выключателей, а так же рассмотрим устройства, с помощью которых можно данную проверку провести.

Для справки: автоматические выключатели (или автоматы) — это механические коммутационные аппараты, способные, во включённом положении, проводить токи при нормальном состоянии цепи, а также включать, проводить в течение времени заданного уставкой и автоматически отключать токи в указанном аномальном состоянии цепи, таких например, как токи короткого замыкания или токи перегрузки.

Время срабатывания при различных токах перегрузки или токах короткого замыкания, т.е. зависимость времени срабатвания (отключения) автоматического выключателя, называется характеристикой автомата (ещё её называют время-токовой характеристикой). Данную характеристику можно снять, имя подручные средства.

Стенд для проверки характеристик срабатывания автоматического выключателя конструктивно состоит из:

1. Источника переменного тока.
2. Контрольно-измерительной аппаратуры.
3. Соединительных кабелей, колодок и пр.
4. Столешницы из диэлектрических материалов или специально оборудованного рабочего места.
5. Диэлектрического коврика для защиты оператора стенда.

Такой стенд может стать неотъемлемой частью магазина электротехнических материалов, который будет служить для того, чтобы отбраковывать неисправные устройства ещё на стадии получения товара и избежать дальнейших проблем с покупателями.

В данной статье рассмотрим возможность самостоятельной сборки такого стенда, так как предлагаемые готовые устройства на электротехническом рынке дороги для среднестатистического предпринимателя, а также рассмотрим несколько комплексов проверки характеристик срабатывания автоматических выключателей для понимания того, какими качествами должен обладать данный проверочный стенд.

Владельцам испытательных стендов и комплексов для проверки характеристик срабатывания автоматических выключателей следует помнить, что протоколы проверки может выдавать специально аттестованная электролаборатория, имеющая в своём арсенале аттестованную методику проведения таких измерений, лицензию ростехнадзора на выполнение таких измерений, специально обученный и прошедший проверку знаний персонал. Вы же можете выдавать потребителю только акты о том, что автоматы прошли проверку характеристик срабатывания, эти характеристики соответствуют заводским, и устройства в целом пригодны для использования по назначению. Т.е. вы выдаёте АКТ о проверке соответствия автоматического выключателя заводским характеристикам срабатывания, но не протокол.

Рассмотрим специально разработанные комплексы, выпускаемые промышленностью для целей проверки характеристик автоматов.

Прогрузка автоматов: методы, протоколы и периодичность

Электромонтажные работы на любом объекте должны заканчиваться приёмо-сдаточными испытаниями и измерениями, которые выполняются по методикам, указанным в нормативно-технической документации (ПТЭЭП и ПУЭ). Одним из их видов является прогрузка автоматов, позволяющая проконтролировать соответствие параметров выключателей номинальным данным. Контроль состояния защитной автоматики, электромонтаж которой выполняется согласно проекту, позволяет предотвратить угрозу коротких замыканий (КЗ).

Общие сведения

При прогрузке, в первую очередь, выполняется проверка таких физических величин:

• номинальных значений силы тока, допустимых для нормальных рабочих режимов;
• токов срабатывания защитной автоматики – максимального значения, на которое реагирует автоматический выключатель при аварийной ситуации (при КЗ или перегрузке);
• периодов срабатывания системы – времени, которое требуется автоматам для отключения цепи.

Определение этих параметров и сравнение с нормативными значениями и является основной задачей проверок выключателей электролабораторией. При несовпадении результатов с проектными данными требуется доработка сети (с заменой автоматов) и выполнение повторной прогрузки.

Работа устройства дифференциального тока

Рассматривая стандартную конструкцию УЗО (УДТ), следует особо выделить три главных модуля:

1. Трансформатор тока суммирующий.
2. Расцепитель-преобразователь.
3. Устройство блокировки коммутирующих элементов.

Токоведущие проводники текущей схемы подключаются на контакты суммирующего трансформатора. Учитывая закон Ома, согласно которому сумма всех токов даёт нуль, магнитное действие токоведущих проводников трансформатора взаимно компенсируется.

Магнитного поля, вызывающего за счёт эффекта индукции появление напряжения вторичной обмотки трансформатора, не образуется. Такое состояние соответствует нормальным условиям прохождения тока в схеме.

Прибор УДТ: 1 – контакты входной цепи; 2 – контакты выходной цепи; 3 – кнопка взвода; 4 – замыкающие контакты; 5 – трансформатор суммирующий; 6 – вторичная обмотка; 7 – устройство слежения; 8 – кнопка «тест»; 9 – тестовый проводник

Однако формирование даже небольшого тока утечки этот баланс нарушает. Область сердечника трансформатора оказывается под действием остаточного магнитного поля. Как результат – вторичная обмотка выдаёт напряжение.

Естественным образом срабатывает расцепитель, преобразующий электрическую величину в механическое действие. Далее срабатывает блокирующее устройство дифференциального тока.

Подобная техника защиты характеризуется как высокоуровневая, потому что разрыв цепи осуществляется независимо от напряжения сети или напряжения вспомогательного источника энергии. Именно такой принцип действия на 100% гарантирует срабатывание защиты в любых обстоятельствах.

Конструкция каждого выключателя дифференциального тока, как правило, оснащается тестовой клавишей. Так называемая «контрольная кнопка» специально выведена на фронтальную панель устройства, чтобы пользователи могли проверять эксплуатационную готовность защитного устройства.

Тестовая кнопка используется с целью проверки работоспособности устройства. Обычное применение кнопки – после первой установки прибора и запуска в работу, а также в рамках технического обслуживания

Если клавишу «Тест» нажать, механизм устройства искусственно формирует ток утечки. В этом случае исправный прибор обязательно срабатывает. Обычно кнопкой «Тест» пользуются сразу после установки автомата в схему, при первом подключении электричества. В последующем тестируют по графику, примерно один раз в квартал.

Протокол прогрузки автоматических выключателей

После каждого проведенного испытания подготавливается протокол. Приборы, с помощью которых проводились проверки автоматических устройств, изначально должны быть поверены, что подтверждает наличие свидетельства.

Для заполнения протокола задействуют:

• сотрудников, которые прошли подготовку по специальной программе и аттестовались не ниже чем на 3 группу;
• главного специалиста, ответственного за работу, имеющего не ниже 5 разряда;
• проверяющих, которых должно быть не менее 2.

Важно! При проверке определяется работоспособность электроустановок и электросетей, поэтому неподготовленным работникам выполнять эту задачу не допускается. Специалисты, не прошедшие подготовку, к испытаниям не допускаются

Специалисты, не прошедшие подготовку, к испытаниям не допускаются

При заполнении протокола учитываются следующие нюансы:

• вверху справа указываются сведения о заказчике, объекте исследования и конкретное время проверки;
• слева вверху указывается информация о лаборатории (название, свидетельство, действие лицензии);
• в акте прописывается его номер, какие условия соблюдались при проведении, цель задачи, заполнение таблицы.

Табличные данные:

• выключатель с номером;
• маркировка и место на схеме;
• расцепители, их тип действия;
• номинальный ток;
• отклик (задержка);
• уставка;
• проведение проверки короткого замыкания и тока перегрузки.

Оформленные результаты

Важно! В документе необходимо поставить печать и обязательна подпись специалистов. Образцы и примеры для заполнения указаны в методичках
