Проектирование вентиляции: как правильно рассчитать воздухообмен в частном (загородном) доме

Под понятием воздухообмена понимается периодичность смены кислорода в пределах жилого пространства за заданный период времени. Соответствующие нормы четко регламентированы нормативной документацией. Традиционно пользуются 3 способами расчета. В этой статье рассмотрим наиболее доступные методы, подходящие для собственноручной реализации.

Расчет по площади объекта

Для подсчета рассматриваемого параметра, следует ориентироваться на действующие нормы – для объектов жилой недвижимости кислород должен сменяться по 3 м3 ежечасно, из расчета каждый квадратный метр. Например, для комнаты площадью 15 м2 соответствующее значение составит 45 м3/ч. Практически все примеры проектов вентиляции в современных многоквартирных домах, реализованы по данному стандарту.

Расчет по действующим санитарным нормам

Для проектирования системы воздухообмена проще всего воспользоваться действующими гигиеническими стандартами. Данные нормы учитываются при реализации новых домостроений. Учитывая действующие санитарно-гигиенические нормативы, средняя потребность в чистом кислороде для каждого человека составляет не менее 60 м3/ч, если речь идет о помещении, где он находится постоянно.

Величина воздухообмена, м 3/ч, не менее

Потребности в чистом воздухе наиболее полно регламентируются и соответствующим образом представлены в СНиПах 2.04.05-91.

Распределение воздушных масс по кратности

Под понятием кратности подразумевается периодичность смены воздуха в конкретной комнате

Рассматриваемый показатель предполагает учет такого важного показателя, как объем помещения. Для этой цели предусмотрены табличные данные для Жилых зданий (речь идёт о МГСН 3.01-96)

На первом этапе составляется техническое задание для установки. На втором – ТЗ загружается в программу, вводятся данные по параметрам комнаты. На третьем – осуществляется проектирование вентиляции.

Перечень актуальных табличных данных для частных загородных домов, коттеджей и городских квартир:

• ванная – приток чистого кислорода 3 кубометра ежечасно на каждый 1 м2 площади, вытяжка должна обеспечить отвод 25 кубометров грязных масс каждый час;
• санузел – приток – до 3 кубометров чистого воздуха для каждого 1 м2 помещения, вытяжная способность – от 90 м3/ч;
• столовая и кухня – приток до 3 кубометров, при отводе 90 м3/ч;
• гостиная – кратность притока – от 1;
• бытовки – приток – до 3 кубометров, вытяжка с кратностью 1.5.

Перед началом подготовки проектной документации для конкретного дома или определенных ее комнат, важно проанализировать доступную систему. На проектирование вентиляции уходит много времени, а главное – финансовых ресурсов

Для той же кухни может потребоваться только придаточная приточная установка, обеспечивающая внутреннее пространство свежим кислородом.

Итоговые данные должны полностью соответствовать нормам санитарным, пожарным, не говоря уже экономической целесообразности.

Каким образом осуществляется расчет

Если говорить в целом, то изначально осуществляется подсчет объема кислорода для каждых помещений, а затем и для всего дома. Осуществляется это простым образом: перемножается длина, ширина и высоты. Программа позволяет автоматизировать этот процесс.

Формулы по расчету аэродинамических показателей

1. Оптимальный уровень воздухообмена подсчитывается для каждой комнаты. Осуществляется все по простой формуле: L = n*V, где V – объем комнаты или любого помещения, n – кратность обмена кислорода.
2. Данные из п.1 подсчитываются для всех помещений квартиры, причем как по значению вытяжки, так и по притоку. Специализированные программы делают все подсчеты в автоматическом порядке.
3. В идеальном варианте – подготовка технического задания со сбалансированными значениями ∑ Lпр = ∑ Lвыт.

Только после этого осуществляется проектирование системы вентиляции или вручную, или посредством программы.

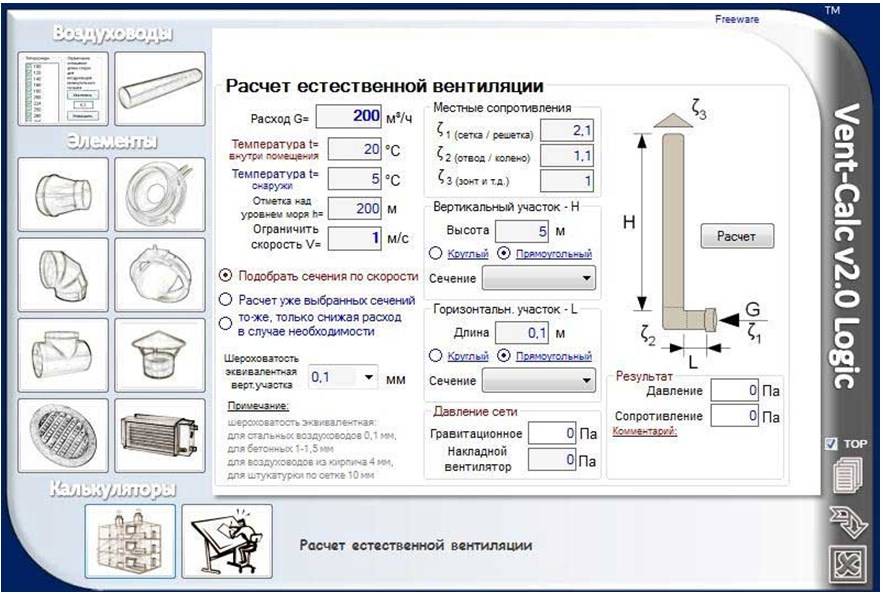

Ventcalc

Программа среди проектировщиков считается наиболее простой и функциональной. Действительно, для создания схемы вентиляционной сети достаточно ввести требуемые исходные данные и программа предоставит готовый эскиз со всеми необходимыми данными для дальнейшего подбора оборудования.

Независимо от выбранного типа вентиляционной системы, данная утилита одинаково хорошо справляется с необходимыми расчетами. Функционал программы позволяет:

• Сделать расчет сечения воздухооотводов с учетом всех переменных.
• Расчет сопротивлений шахт и каналов. На основании расчетов программа автоматически подбирает вентиляционное оборудование.
• Расчет аэродинамического сопротивления сети.
• Сделать грамотный расчет естественной вентиляции.

• Определить оптимальное сечение вентиляционной шахты, которое обеспечит преобладание тяги над сопротивлением воздушной смеси при определенном ее расходе.
• Сделать расчет мощности нагрева калорифера.

Vent calc в максимально короткий срок выполнит необходимые расчеты, чем значительно упростит работу проектировщика. Достоинством этого ПО является то, что с 2010 г. Vent calc распространяется бесплатно. Язык интерфейса ПО – мультиязычная.

Magicad

Эта мощная утилита предназначена для выполнения расчетов и трехмерного проектирования инженерных сетей. Программа для проектирования вентиляции magicad включает в себя несколько базовых модулей, среди которых есть блок Мagicad -Вентиляция.

В качестве графической платформы утилита использует АutoСad или RevitMap. Данный программный комплекс дает возможность для:

• Создания схем вентиляции с из трассировкой как в ручном, так и в автоматическом режиме.
• Расстановки фасонных частей и другого оборудования.
• Подбора сечений шахт, каналов и воздуховодов.
• Расчета аэродинамического сопротивления воздуховодов и оборудования.
• Акустического расчета.
• Балансировки системы вентиляции в автоматическом режиме.

Программа Magicad имеет следующие возможности:

• Использование базы вентиляционного оборудования.
• Работы с текстовыми обозначениями элементов.
• Создание спецификаций материалов и оборудования;
• Контроль  за пересекающимися элементами на эскизах и чертежах.
• Работа в 2D и 3D режимах.
• Экспорт данных в другие программы и многое другое.

Особенностью этой программы является наличие базы вентиляционного оборудования, которая содержит в себе огромное количество изделий, с полными данными о давлении расходе воздуха, размерах, и геометрии элемента, а также его шумовыми характеристиками и пр. При составлении чертежа, программа автоматически подберет фасонные изделия, при соединении двух воздуховодов – тройник или крестовину, если изменяется диаметр воздушного канала, то утилита Magicad сразу предложит необходимый переходник.

Программа Magicad позволяет проектировщику создавать проекты вентиляционных систем любой сложности в самый короткий срок.

Язык интерфейса –английский и русский. Стоимость полной локальной лицензионной версии – 4560 евро. Цена полной сетевой лицензии – 5700 евро. Есть специальные предложения по приобретению обновлений на 1, 2 и 3 года.

Для успешной работы с Magicad Вентиляция необходимо быть инженером, уметь работать с графической платформой  АutoСad. Официальные представители разработчика нередко проводят онлайн-обучения работе в программе. Средняя стоимость такого обучения от 10 до 16 тыс. руб. за курс.

Программы для расчета

Так как проводить вычисления и строить схему вентиляции вручную – это очень трудоемкий и длительный процесс, были разработаны простые программы, которые способны сделать все действия самостоятельно. Рассмотрим несколько. Одна из таких программ расчета системы вентиляции – Vent-Clac. Чем она так хороша?

Подобная программа для расчетов и проектирования сетей считается одной из наиболее удобных и эффективных. Алгоритм работы этого приложения основывается на использовании формулы Альтшуля. Особенность программы в том, что она справляется хорошо как с расчетом вентиляции естественного типа, так и механического типа.

Так как ПО постоянно обновляется, стоит отметить, что последняя редакция приложения способно проводить и такие работы, как аэродинамические расчеты сопротивления всей системы вентиляции. Также может эффективно рассчитать другие дополнительные параметры, которые помогут в подборе предварительного оборудования. Для того чтобы провести эти вычисления, программе понадобятся такие данные, как расход воздуха в начале и в конце системы, а также длина основного воздуховода помещения.

Так как вручную рассчитывать все это долго и приходится разбивать вычисления на этапы, то данное приложение окажет существенную поддержку и сэкономит большое количество времени.

Состав проектной и рабочей документации

Все эти задачи, решенные при проектировании систем вентиляции, находят свое отражение в документации по этой системе.

• Первым этапом работ является разработка проектной документации (проект вентиляции, стадия «П»).
• Рабочая документация (рабочий проект вентиляции, стадия «Р») включает полный пакет документов.

Разработка проектной документации вентиляционной системы (проекта вентиляции, стадия «П») является одним из этапов проектирования, а создание рабочей документации (рабочего проекта вентиляции, стадия «Р») — финальная часть проектных работ.

Чтобы было понятнее, кратко раскроем эти понятия.

Проектная документация (проект вентиляции, стадия «П»)

Проектная документация (проект вентиляции, стадия «П») — это схематичное обозначение вентиляционного оборудования и материалов, без привязок и размеров, без узлов и пересечений, схематично отображает установку приборов, без аксонометрии и без спецификации. Разработанный на стадии «П» проект можно использовать для выполнения монтажа вентиляционной системы. Однако, в некоторых случаях объема проектной документации в проекте стадии «П» недостаточно для выполнения качественных монтажных работ по созданию системы вентиляции. В этом случае производится полный перечень работ по проектированию системы, результаты которого отражаются в рабочем проекте системы вентиляции.

Рабочая документация (рабочий проект вентиляции, стадия «Р»)

Рабочая документация (рабочий проект вентиляции, стадия «Р») по ГОСТам * — это точное обозначение вентиляционного оборудования и материалов, с привязками и размерами, с узлами и пересечениями, точно отображает установку приборов, с приведением аксонометрии, всех расчетов, пояснений и спецификаций.

* Под ГОСТами мы имеем ввиду широкое понятие, которое включает в себя государственные стандарты, систему проектной документации для строительства (СПДС), строительные нормы и правила (СНиПы) и т. п.

На нашем сайте можно ознакомиться подробнее с составом проекта вентиляции.

Визуализация проектов

Заказчику для демонстрации проектов по вентиляции могут быть предложены различные визуальные решения: видеоролики, иллюстрации и другие различные графические материалы.

Здесь можно увидеть визуальное представление вентиляционной камеры в 3D-иллюстрациях для наглядного представления общеобменной приточно-вытяжной системы вентиляции частного жилого дома.

Видео ниже показывает результаты эскизного проектирования системы вентиляции офисного центра на одном из этажей.

Формулы расчета вентиляции

Расчет по площади помещения

Это самый простой расчет. Для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения, независимо от количества людей.

Расчет по санитарно-гигиеническим нормам

По санитарным нормам для общественных и административно-бытовых зданий
на одного постоянно пребывающего в помещении человека необходимо 60 м3/час свежего воздуха, а на одного временного 20 м3/час.

В случае жилого помещения можно ориентироваться на то, в каком помещении сколько времени проводят жильцы. Например, для спальни рекомендуется принять, что хозяева находятся там постоянно (8 часов подряд), а для кабинета можно принять 1 человек — постоянно, и 1-2 временно.

Расчет по кратностям

В документе (СНиП 2.08.01-89* Жилые здания, Приложение 4) приведена таблица с кратностями воздухообмена по типам помещений (табл.1):

Таблица 1. Кратности воздухообмена в помещениях жилых зданий.

Помещения	Расчетная температура зимой,ºС	Требования к воздухообмену
Приток	Вытяжка
Общая комната, спальня, кабинет	20	1-кратный	—
Кухня	18	—	По воздушному балансу квартиры, но не менее, м3/час	90
Кухня-столовая	20	1-кратный
Ванная	25	—	25
Уборная	20	—	50
Совмещенный санузел	25	—	50
Помещение для стиральной машины в квартире	18	—	0,5-кратный
Гардеробная для чистки и глажения одежды	18	—	1,5-кратный
Вестибюль, общий коридор, лестничная клетка, прихожая квартиры	16	—	—
Электрощитовая	5	—	0,5-кратный

Здесь приведена сокращенная версия таблицы, если вы не нашли свой тип помещения — обратитесь к исходному документу (СНиП-у).

Кратность воздухообмена — это величина, которая означает, сколько раз в течение часа воздух в помещении
полностью заменяется на новый. Она напрямую зависит от объема помещения. То есть, однократный воздухообмен это когда в
течение часа в помещение подали и удалили объем воздуха, равный объему помещения; 0,5 кранный воздухообмен –
половине объема помещения и т.д. В этой таблице в двух последних колонках
указаны кратности и требования к воздухообмену в помещениях по притоку и
вытяжке воздуха соответственно.

Формула расчета вентиляции,
включающая нужное количество воздуха выглядит так:

L=n*V (м3/час) , где

n – нормируемая кратность воздухообмена, час-1;

V – объём помещения, м3.

Когда мы считаем воздухообмен для группы помещений в пределах одного
здания (к примеру, жилая квартира) или для здания в целом (коттедж), их
нужно рассматривать как единый воздушный объём. Этот объём должен
отвечать условию ∑ L_пр = ∑ L_выт То есть, какое количество воздуха мы подаём, такое же должны и удалить.

Таким образом, последовательность расчета вентиляции по кратностям следующая:

1. Считаем объем каждого помещения в доме (объем=высота * длина * ширина).
2. Подсчитываем для каждого помещения требуемый воздухообмен по формуле L=n*V.

Для этого выбираем из таблицы 1 норму по кратности
воздухообмена. Для большинства помещений
нормируется только приток или только вытяжка. Для некоторых (например
кухня-столовая) и то, и другое. Прочерк означает, что для данного помещения нормы не установлены.

Для тех помещений, для которых вместо кратности
указан минимальный воздухообмен (например, 90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ L_пр и ∑ L_выт) у нас не сойдется, то значения воздухообмена для данных комнат будем увеличивать до требуемой величины.

Если в таблице нет какого-либо помещения, то норму воздухообмена для
него считаем, учитывая что для жилых помещений нормы регламентируют
подавать 3 м3/час свежего воздуха на 1 м2 площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=S_{помещения}*3.

1. Суммируем отдельно L тех помещений, для которых нормируется приток
   воздуха, и отдельно L тех помещений, для которых нормируется вытяжка.
   Получаем 2 цифры: ∑ L_пр и ∑ L_выт
2. Составляем уравнение баланса ∑ L_пр = ∑ L_выт.

Если ∑ L_пр > ∑ L_выт , то для увеличения ∑ L_выт до значения ∑ L_пр
увеличиваем значения воздухообмена для тех помещений, для которых мы во 2
пункте приняли воздухообмен равным минимально допустимому значению.
