Обзор проектов отопления частного дома: печного и газового

Как выполняется классическая схема разводки для двухэтажного дома?

Схема однотрубного водяного отопления в двухэтажном доме.

На изображении (ИЗОБРАЖЕНИЕ 1) представлена схема водяного отопления двухэтажного дома, которая подразумевает ручное регулирование уровня температуры в помещениях, которые обогреваются. В этом варианте монтируется горизонтальная разводка из 2-х труб с боковым подключением радиаторов.

Подобная система отопления выполняется из металлопластиковых труб. Есть возможность использования труб из меди или полипропилена. Соединительные и фасонные детали трубопроводов могут подбираться с учетом взаимного расположения всех элементов отопительной системы. Понадобится приобрести и разнообразные краны: радиаторные прямоточные, шаровые, радиаторные угловые и прямые. По результатам расчетов нужно закупить радиаторы отопления с необходимым количеством секций. Отопительные приборы можно повесить на кронштейны, чье число будет зависеть от количества секций.

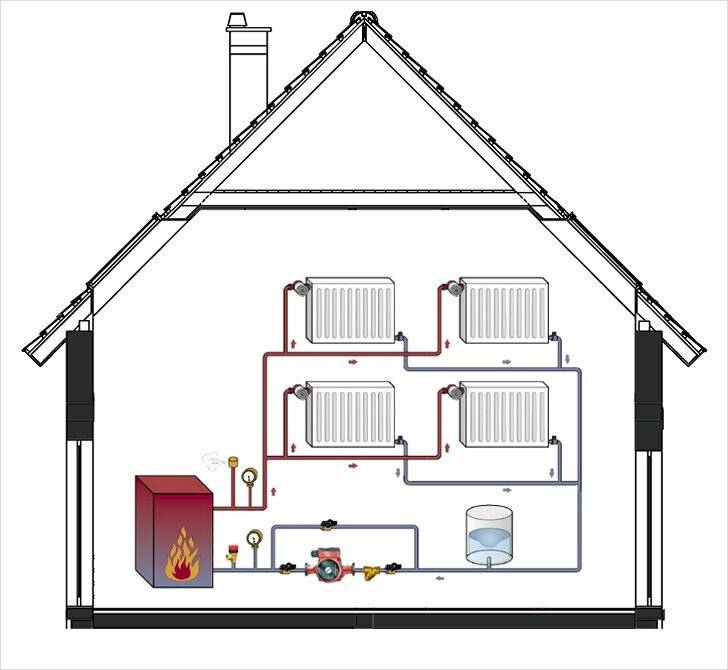

Схема двутрубного водяного отопления в двухэтажном доме.

Типовая схема отопительной системы в двухэтажном доме показывает расположение главного оборудования для отопления: котла (твердотопливного, газового, электрического), мембранного расширительного бака и циркуляционного насоса. Для того чтобы защитить насос от перегрузки, выполняется монтаж байпаса с перепускным клапаном.

Настенная модель отопительных котлов может быть установлена непосредственно в самом доме. Для этого следует только лишь выделить уголок в подсобке или на кухне. При этом необходимо учитывать тот факт, что оборудование в рабочем состоянии может быть источником небольшого шума. Отопительные напольные котлы нуждаются в наличии отдельной площади в доме либо специально отведенных помещениях для их размещения.

Важно заметить, что для удобства управления температурным уровнем необходимо произвести разделение отопительной системы этажей на 2 контура, которые не будут зависеть друг от друга. При этом появится возможность отключить систему отопления на каком-нибудь из этажей

Особенности проектирования жилья с печным отоплением

Печное отопление, в котором не предусмотрен водяной контур, будет эффективным только в том случае, если печь станет центром всех смежных помещений. Чтобы добиться этого, домашний очаг устанавливают в простенке между комнатами, а топку выводят в коридор или на кухню.

Один очаг на четыре изолированные комнаты

Некоторые архитекторы предлагают другой вариант решения задачи – установку двух и даже трех очагов в разных помещениях. Однако центральный тепловой узел предпочтительнее, чем строительство нескольких источников тепла – это позволяет обойтись одним дымоходом и существенно экономит расход топлива.

В проектах двухэтажных домов с печным отоплением придерживаются это же правила, но обязательно предусматривают надежное перекрытие между этажами, способное выдержать массу кирпичной постройки. Все тяжелые части (лежанку, духовку, варочную плиту) размещают на первом этаже, а вверху ограничиваются только отопительным щитком.

Если дом спланирован по принципу студии и состоит из одного большого помещения, русскую печь делают центральным звеном, попутно возлагая на нее задачи разделителя пространства. Таким образом, домашний очаг может разделить кухню и гостиную, спальную зону и общую комнату.

Русская печь с лежанкой в доме с большой гостиной и спальней

Увеличенный дверной проем в спальне не препятствует воздухообмену

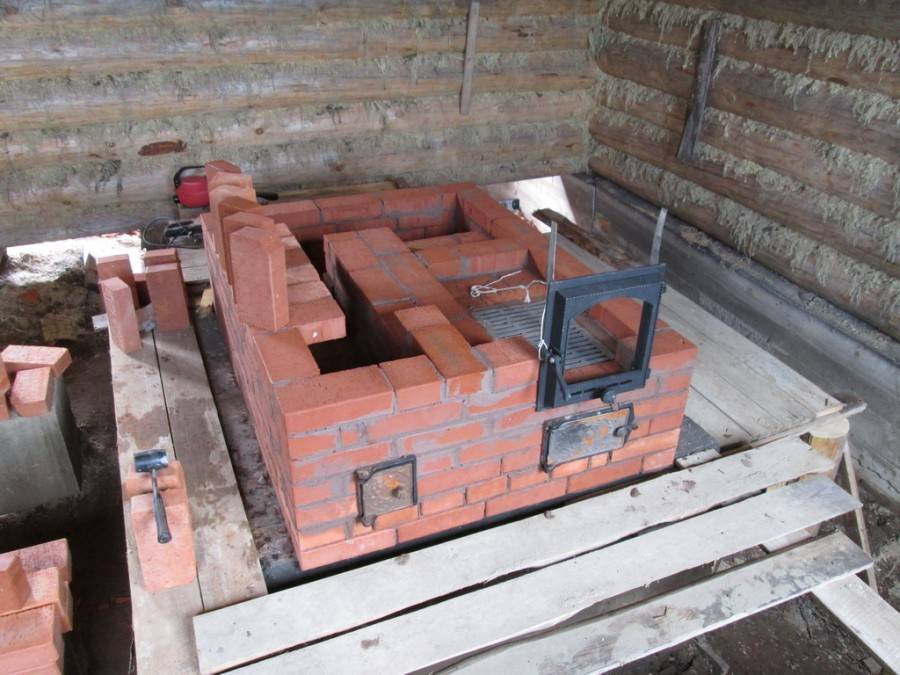

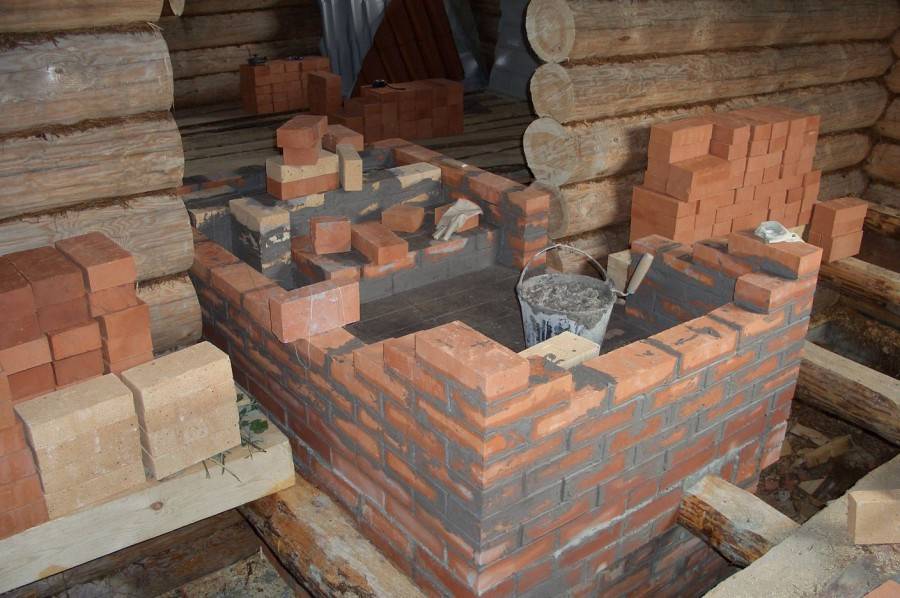

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

Что такое печное газовое отопление?

В данной системе теплоносителем является газ, поэтому помимо отопительных приборов в конструкцию входят газопроводы для поступления топлива, отдачи тепла, запорно-регулирующая арматура, автоматика для безопасного потребления топлива.

Для отопления можно применять магистральный газ. Система является централизованной, единой, топливо подается к потребителю по трубам. Также есть вариант использования сжиженного газа, поставляемого в баллонах разного объема или заливаемого в газгольдеры.

Преимущества и недостатки

Специалисты отмечают следующие достоинства применения газовой печи:

Эксплуатация в любое время года, суток

Газовая отопительная печь в доме не дает перебоев, важно лишь позаботиться о наличии самого теплоносителя.
Повышенная эффективность. Приборы обеспечивают комфортную температуру в доме в любых климатических условиях, в том числе в суровые зимние морозы.
Удобство

В отличие от твердотопливных котлов для агрегатов на газу не требуется много места, сырье стоит относительно дешево, а для его хранения не придется оборудовать отдельное помещение.
Простота эксплуатации. При наличии правильно сконструированной системы управления вся работа сводится к нажатию кнопки, запускающей оборудование в работу. Расходы на профилактику, обслуживание сведены к минимуму.
Долговечность. Газовая печь для дома является одним из самых длительно эксплуатируемых приборов. Срок гарантии составляет 10 лет, а при соблюдении технологии монтажа и применения, прибор прослужит намного дольше.

Основной недостаток – высокая цена. Но минус нивелируется невысокой стоимостью топлива, длительным сроком службы системы.

Выбор печи с водяным контуром

Выбор печи с водяным контуром имеет свои особенности. Здесь мы опустим вопрос расчета и сооружения кирпичной печи с теплообменником – выполнить самостоятельно весь комплекс довольно проблематично, лучшим решением будет приглашение специалистов в этой сфере. Причем строительство кирпичной печи рекомендуется изначально с теплообменником – с нуля, потому что встроить потом теплообменный аппарат не просто – это проблематично в монтаже, может внести изменения в технические и тепловые характеристики самой печи.

Что касается металлических печей, то здесь лучше обратиться к изделиям промышленного производства. Они обладают более привлекательным внешним видом, изготовлены из качественных материалов, в любом случае имеют больший КПД по сравнению с самодельными.

Тепловая мощность заводских изделий указана в паспортах оборудования

Здесь нужно обратить внимание на разделение мощности. Суммарная мощность делится на 2 части – производительность теплообменника и конвективно-лучевая мощность корпуса печи

Например, для печи мощностью 20 кВт она может составлять 12 кВт для корпуса и 8 кВт для теплообменника.

От разделения мощности зависит будущая конфигурация системы отопления – размещение печи, мощность и количество радиаторов. При этом печь выступает мощным отопительным прибором и размещается обычно в самом большом помещении. Мощность теплообменника распределяется по отдельным приборам отопления.

Также следует обратить внимание на функционал печи – печи с контуром ГВС продавцы зачастую именуют именно печами с водяным контуром. При этом теплообменник не обладает серьезной мощностью и не предназначен для нужд отопления

Печи с водяным контуром – рациональное решение по улучшению характеристик классической печи. Модернизация позволяет более качественно отапливать помещения, снизить потребление топлива. Выбор и установка этого оборудования зависят от желания владельца частного дома, доступности и стоимости топлива, требуемого функционала и режима работы оборудования.

Схемы газового отопления дома

Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).

Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества

Это важно в тех регионах, в которых свет отключают часто

Схема ситемы с естественной циркуляцией

Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.

Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.

Способ разводки

Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.

Схема однотрубной системы газового отопления частного дома

Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.

Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.

В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).

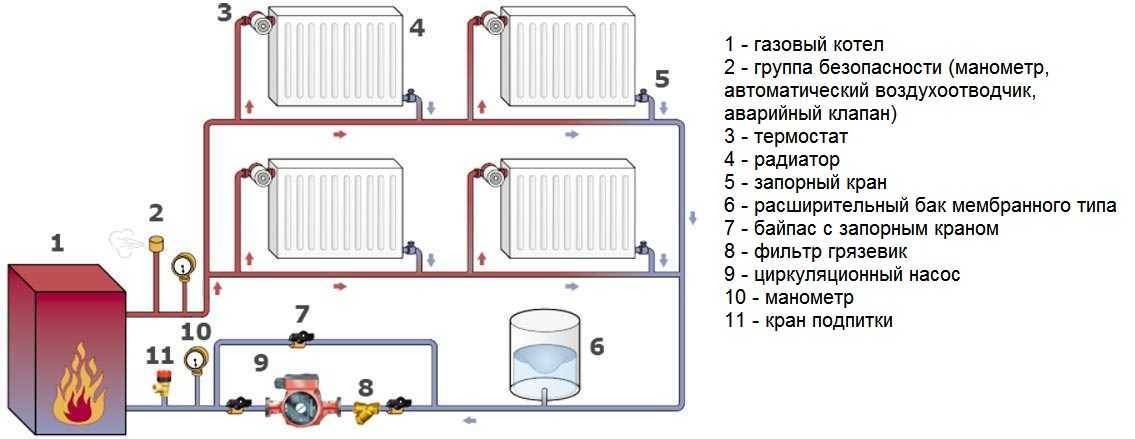

Пример двухтрубной схемы

В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.

Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.

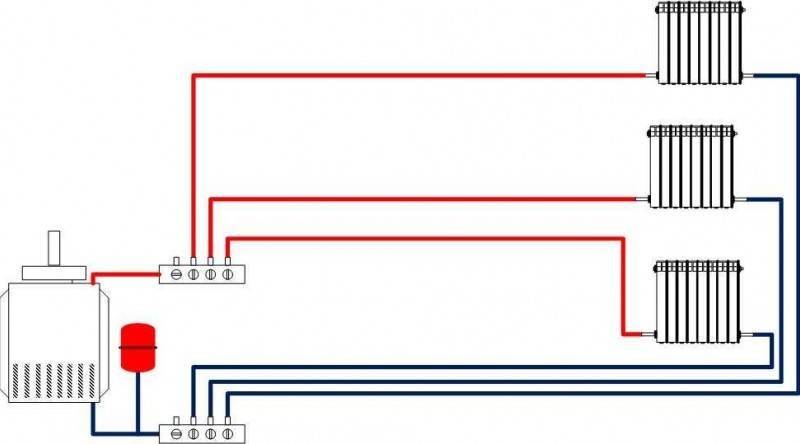

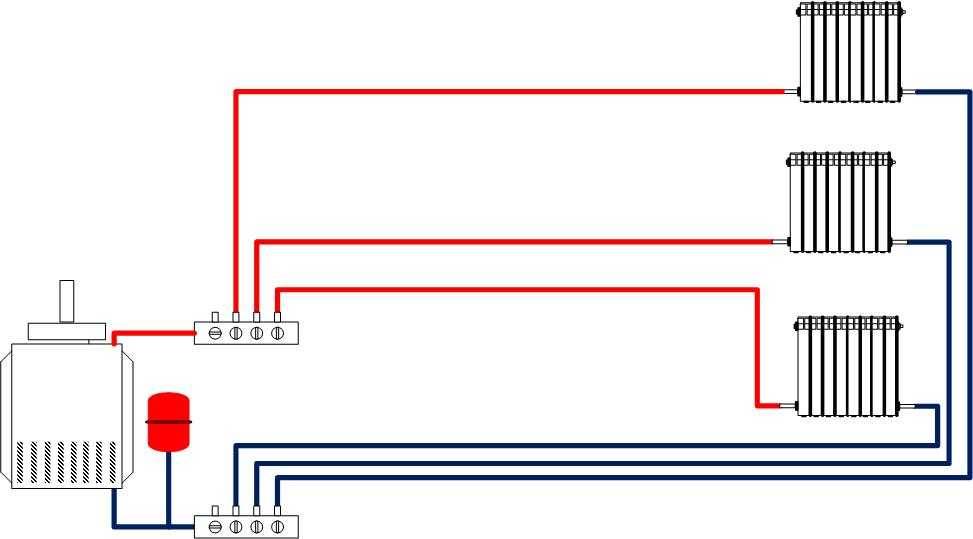

Лучевая схема разводки отопления

Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.

Основные правила эксплуатации

Печь – это сложный механизм, который требует особого ухода. Открытый огонь представляет большую опасность, особенно для деревянных построек. Именно правильный уход и соблюдение правил техники безопасности гарантируют безопасную и уютную жизнь.

Безопасность

Первое и основное правило – не оставлять открытый огонь без присмотра

Перед уходом важно убедиться, что абсолютно все угольки потушены, а вокруг нет ни одной искорки. Халатное отношение и неумелая эксплуатация печи – главная причина возникновения пожаров

Если все грамотно обустроить, то риск возникновения нежелательного возгорания практически исключен. Второе и не менее важное условие – не подпускать к системе детей. Не важно, насколько умный ребенок, он не способен дать полный отчет. Важно не оставлять детей наедине с раскаленной печью.

Проект дома с русской печью, будет по душе всем членам семьи Источник tunnel.ru

Для безопасности следует оббить пол в месте возможного попадания огня негорючим материалом. Обычно для таких целей используют лист тонкого металла или кафельную плитку. Также не помешает поставить ширму или защитный экран для улавливания опасных раскаленных щепок и углей.

Обслуживание

Элементы отопительной системы всегда должны быть в надлежащем состоянии

Для долгой работы без осложнений и поломок важно проводить регулярную диагностику и профилактику. В данную работу входит чистка дымохода от золы и вычищение пепла из колосников

Перед каждым отопительным сезоном важно осмотреть все элементы и, если есть неисправности, постараться их устранить.

Источник kaznews.kz

Отопительно-варочная двухэтажная печь

Эта двухэтажная печь может отапливать в небольших дачных домах две комнаты на первом этаже и комнату на мансарде. А наличие двухконфорочной плиты позволяет не только приготовить при необходимости пищу, но и быстро нагреть одну из комнат на первом этаже. На фото запечатлен процесс кладки печи и печь в готовом виде.

Рис. 1. Чертеж горизонтальных разрезов (порядовок) с указанием раскладки кирпичей в каждом ряду.

С 1 по 4 ряд формируют зольник, устанавливают поддувальную дверку.

На 4-5-м ряду ставят прочистные дверки, на 5-м — кладут колосник, на 6-8-м — устанавливают топочную дверку.

Все дверки крепятся в кладке с помощью проволоки диам. 2 мм, а рамки топочной дверки обматывают еще и асбестом.

Обратите внимание, что внутри топки порог и стенки могут быть выложены поставленными на ложок огнеупорными кирпичами, которые не перевязаны с остальными. Они получаются «независимыми» от основной кладки. Во время ремонта печи их можно легко заменить, сняв предварительно плиту

Во время ремонта печи их можно легко заменить, сняв предварительно плиту.

Двухконфорочную плиту устанавливают на 11 -м ряду. А поскольку ее длина чуть больше двух с половиной кирпичей, то на 12-м ряду слева и справа кирпичи стесывают или обрезают для того, чтобы плиту можно было свободно снять при текущем ремонте топливника.

Вертикальные дымовые каналы имеют размер 13,5×13,5 мм

Особо следует обращать внимание при кладке на тщательную затирку их внутренних поверхностей

На 16-17-м рядах в кладку вмуровывают отрезок трубы с заглушкой либо устанавливают стандартную дверку 140×140 мм для вентиляции варочной камеры, которая на 18-м ряду перекрывается кирпичами, опирающимися на стальные уголки либо металлические полосы.

Рис. 2. Общий вид печи и ее разрезы

В пространстве с 20-го по 24-й ряд можно, при желании, сделать нишу-полку под различные хозяйские нужды.

На 20-21-м и 25-26-м рядах для чистки горизонтальных участков дымового тракта следует установить еще две прочистные дверки или заложить вместо них две половинки кирпича.

На 30-м ряду устанавливают две задвижки.

Предлагаемый здесь вариант печи рассчитан для дома, где высота потолков на первом этаже составляет 2 м 60 см, а на втором — не ниже 2 м 40 см.

Конструкцию печи можно изменить так, что она легко впишется и в помещение с другими габаритами, если добавить (либо сократить) количество рядов в кладке.

После завершения кладки противопожарной распушки в потолочном перекрытии приступайте к кладке второго этажа печи с установкой на 2-3-м ряду прочистной дверки, а на 27-м ряду — задвижки.

Для того, чтобы растопить печь, необходимо открыть все задвижки. Горячие газы, миновав варочную плиту, начинают двигаться по двум направлениям: по печному массиву первого этажа и по массиву второго этажа. А если перекрыть задвижку № 1, будет нагреваться только массив первого этажа. Для нагрева же массива второго этажа следует перекрыть задвижку № 2, но задвижка №1 при этом должна быть открытой.

Хочется предупредить: возможно поддымливание через зазоры рамок задвижек № 1 и № 2. Чтобы избежать этого, рекомендуется эти задвижки заменить на поворотные заслонки (шибера).

Рис. 3. План размещения печи.

Для строительства такой печи (без учета трубы и фундамента) требуются следующие материалы и приборы:

Кирпич красный М-150 —1080 шт. Глина —185 кг. Песок — 77 ведер Уголок № (70×70 мм) 80 см — 2 шт.; № 94 (40×40 мм) 80см — 6 шт.; № 4 (40×40 мм) 40 см — 2 шт. Печное литье: дверка топочная — 1 шт. дверка поддувальная — 1 шт. дверка для чисток — 5 шт. задвижка — 3 шт. колосник — 1 шт. плита двухконфорочная — 1 шт. Проволока стальная диам. 2 мм — 20 м Асбест шнуровой диам. 5 мм — 10 м Кровельное железо — 1,5 м2

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка. Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Выбор оптимальной схемы отопления

Для начала определим, какая нам нужна отопительная – с естественной или принудительной циркуляцией. Если у вас большой двухэтажный коттедж, то выбирать нужно однозначно систему с насосом. Но если вы имеете небольшую дачу в удаленной от центральных магистралей местности, вам, возможно, подойдет самотечная система, способная работать без электричества.

Принимая окончательное решение важно помнить, что большинство домовладельцев предпочитают двухтрубную схему с принудительным принципом функционирования

Видео описание

Все вопросы, касательно воздушного отопления смотрите в данном видео:

Заключение

Установка отопительной системы, это сложный трудоемкий процесс, включающий проектирование, подбор оборудования, монтаж всех элементов. Это должны выполнять специалисты. Выбор схемы подключения тоже необходимо согласовать с профессионалами, так как без специальной квалификации невозможно учесть все факторы и нюансы.

Главное в данном вопросе стремиться получить качественное и надежное отопление, а экономичность установки должна отойти на второй план. Экономить на закупке оборудования тоже не стоит. Хорошая отопительная система будет стоить дорого, но зато она сэкономит вам немалые средства потом, в процессе эксплуатации.

Дополнительно

Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «АкваХит» за помощь в создании материала.

Компания «АкваХит» – специализируется на услугах по подбору, поставке, монтажу и обслуживанию оборудования для систем отопления, водоснабжения и учета тепла.

Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами:

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

  • выложить из кирпича;
  • заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.
