Нагревательные котлы
В основе отопительной конструкции находится нагревательный агрегат, от которого зависит источник получаемой энергии для обогрева.
На сегодняшний день производители предлагают потребителям такие виды котлов:
- Газовые приборы. Являются самыми популярными по причине дешевизны эксплуатации и наличия во многих населенных пунктах газовых магистралей.
- Электрические агрегаты. Обогрев с их использованием получается дорогостоящим.
- Твердотопливные приборы. Популярны в тех регионах, где существуют проблемы с газоснабжением и электричеством. Необходим постоянный запас угля или дров на несколько заправок в день.
- Жидкотопливные теплоагрегаты. Для их функционирования используют мазут, соляру, которые обходятся недорого. Но в данном случае имеются проблемы: загрязнение воздуха продуктами отработки и необходимость обустройства хранилища для жидкого топлива.
- Устройства на отработанном масле. Также дешевый источник энергии, но сейчас рынок такого топлива не налажен.
- Система теплый пол. Помогает решить проблемы с обогревом, но стоимость ее нельзя назвать дешевой.
За проекты системы отопления частного дома необходимо платить, поскольку их не раздают бесплатно. Это достаточно серьезная работа, требующая высокой квалификации.
Прежде, чем приступить к проектированию, от владельца недвижимости потребуется следующая информация:
- поэтажная планировка загородного дома;
- выбор варианта разводки труб — открытая или скрытая, одно- или двухконтурная. Возможно, в некоторых помещениях нет необходимости в отоплении, поскольку, например, в гостиной используется камин;
- уже выполненные мероприятия по утеплению здания;
- место, где планируется установка котла и площадь помещения для его размещения.
Одним словом, все предпочтения-пожелания владельцев загородных домов находят отражение в документе, который получил название «Техническое задание». Для заказчика желательно все взаимоотношения с проектными и подрядными организациями фиксировать на бумаге, оформляя их соответствующим образом.
Создание надежной и эффективной отопительной конструкции требует серьезного подхода, и доверяют такую работу специалистам-теплотехникам. Именно внутренняя и наружная планировка строительства дома определяет особенности будущей отопительной системы в нем. Дело в том, что проектирование теплоснабжения загородного деревянного коттеджа или кирпичного строения будут иметь значительные отличия. Носителем тепла обычно является вода, разогретая до определенной температуры, котлом, работающим на электричестве (природном газе, угле, жидком топливе и т.д.). Теплоноситель циркулирует по проложенным внутри здания трубам.
Пример проекта отопления частного дома состоит из следующих этапов:
- разработка предварительного эскиза;
- экономическое обоснование и необходимые расчеты;
- разработка схемы монтажа труб и отопительных радиаторов;
- создание рабочего проекта. Это позволит избежать множества ошибок, которые допускают в процессе монтажа начинающие строители.
Проект отопления частного дома — проектируем систему правильно
После того, как построен загородный коттедж, в нем еще невозможно жить, поскольку необходимо проложить все инженерные коммуникации и создать эффективную и надежную отопительную конструкцию. Чтобы обеспечить комфорт, требуется иметь профессионально выполненный проект отопления частного дома. Только учет всех нюансов и правильно произведенные расчеты позволят создать в помещениях микроклимат, способствующий уютной обстановке.
Проект отопительной системы домовладения предполагает наличие поэтажного плана теплоснабжающей конструкции, в котором указываются все требуемые размеры, допуски и прочие параметры (прочитайте: «Проект отопления двухэтажного дома — пример проектирования системы «). Проектные организации сейчас составляют трехмерные чертежи обустройства обогрева загородных коттеджей. Как выглядят такие проектные решения, видно на фото.
Когда речь идет о комплексном подходе, проектирование системы отопления частного дома предполагает соблюдение ряда принципиальных моментов:
разумное расположение здания относительно внешних коммуникаций, начиная от электрических сетей и заканчивая газоснабжением;
правильное местонахождение коттеджа в соответствии со сторонами света, поскольку необходимо, чтобы через окна проникало внутрь как можно больше солнечной энергии;
применение современных оконных технологий – тепло не должно покидать помещение через щели в рамах. Для этого желательно установить трехкамерные пластиковые окна с клапанами вентиляции;
не помешает использование эффекта теплицы – при надежных даже больших окнах в сильные морозы на солнечной стороне здания, при наличии источника тепла такого, как камин, не будет необходимости в других нагревательных приборах, поскольку температура в комнатах не будет опускаться ниже плюс 20-22 градусов;
желательно установить в помещении камин, даже электрический, который является автономным источником тепловой энергии и создает уют;
в обязательном порядке надо утеплить не только внешние стены, но и внутренние ограждения – потолки, напольные покрытия, перегородки между помещениями, расположенными на одном этаже
Необходимо обратить внимание на утепление верхнего этажа;
в комнатах нужно поставить мягкую уютную мебель, отлично сберегающую тепло.
Расчёт радиаторов
В нашем случае мы будем использовать стандартные алюминиевые радиаторы высотой 0,6 м. Мощность каждого ребра такого радиатора при температуре 70 °С составляет 150 Вт. Далее мы посчитаем мощность каждого радиатора и количество условных рёбер:
- комната 1: 28 м3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем 10 условных рёбер, но поскольку у нас два радиатора, оба под окнами, мы возьмём один с 6-ю рёбрами, второй с 4-мя.
- комната 2: 28 м3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем один радиатор с 10-ю рёбрами.
- комната 3: 56 м3 · 40 Вт · 1,2 = 2688 Вт Округляем до 2700 и получаем три радиатора: 1-й и 2-й по 5 рёбер, 3-й (боковой) — 8 рёбер.
- прихожая: 22,4 м3 · 40 Вт · 1,2 = 1075,2 Вт. Округляем до 1200 и получаем два радиатора по 4 ребра.
- ванная: 11,2 м3 · 45 Вт · 1,2 = 600 Вт. Тут температура должна быть немного выше, получается 1 радиатор с 4-мя рёбрами.
- туалет: 8,4 м3 · 40 Вт · 1,2 = 403,2 Вт. Округляем до 450 и получаем три ребра.
- кухня: 43,4 м3 · 40 Вт · 1,2 = 2083,2 Вт. Округляем до 2100 и получаем два радиатора по 7 рёбер.
В конечном результате мы видим, что нам необходимо 12 радиаторов общей мощностью:
900 + 600 + 1500 + 750 + 750 + 1200 + 600 + 600 + 600 + 450 + 1050 + 1050 = 10,05 кВт
Исходя из последних расчётов, видно, что наша индивидуальная система отопления без проблем справится с возложенной на неё нагрузкой.
Новейшие отопительные системы
Пример довольно доступной и в то же время эффективной системы, подходящей как для загородного дома, так и для квартиры, – электрический теплый пол. Понеся сравнительно небольшие расходы на устройство такого обогрева, можно обеспечить жилище теплом и не покупать никаких котлов. Недостаток один — стоимость электроэнергии. Но учитывая, что современный напольный обогрев довольно экономичен, да при наличии многотарифного счетчика данный вариант может оказаться приемлемым.
Для справки. При устройстве электрического теплого пола используется 2 вида нагревателей: тонкая полимерная пленка с нанесенными углеродными элементами либо греющий кабель.
В южных регионах с высокой солнечной активностью неплохо себя показывает еще одна современная отопительная система. Это водяные солнечные коллекторы, устанавливаемые на кровле зданий или других открытых местах. В них с минимальными потерями вода нагревается напрямую от солнца, после чего подается в дом. Одна беда – коллекторы абсолютно бесполезны ночью, а также в северных регионах.
Различные гелиосистемы, берущие тепло от земли, воды и воздуха и передающие его в частный дом – это установки, в которых реализованы самые современные технологии отопления. Расходуя всего 3—5 кВт электроэнергии, эти агрегаты способны «перекачать» извне в 5—10 раз больше тепла, отсюда и название – тепловые насосы. Дальше с помощью этой тепловой энергии можно нагревать теплоноситель или воздух, — на ваше усмотрение.
Примером воздушного теплового насоса может служить обычный кондиционер, принцип работы у них одинаков. Только гелиосистема одинаково хорошо обогревает загородный дом зимой и охлаждает летом.
Общеизвестный факт: чем инновация в системе отопления эффективнее, тем она дороже, хотя и требует меньших расходов при эксплуатации. И наоборот, дешевые в монтаже высокотехнологичные системы электрообогрева заставляют нас платить впоследствии за израсходованное электричество. Тепловые насосы же настолько дороги, что большинству граждан постсоветского пространства они недоступны.
Вторая причина, почему домовладельцы тяготеют к традиционным системам, — это прямая зависимость современного отопительного оборудования от наличия электроэнергии. Для жителей отдаленных районов этот факт играет большую роль, оттого они предпочитают строить печи из кирпича и топить дом дровами.
https://youtube.com/watch?v=eWUXWwH4UYk
Однотрубная схема
Она состоит из цепочки последовательно подключенных друг к другу радиаторов. Теплоноситель, имеющий нужную температуру, подает тепло прямо в отопительную систему из стояка. Он двигается из одного радиатора в другой, на постоянной основе передавая им часть тепла. Поэтому нагрев после установки такой схемы не будет равномерным.
Если выбрана однотрубная схема отопления с верхней разводкой, то труба магистрали прокладывается по всему периметру отопительной системы. Кроме того, она должна быть выше окон и приборов. Батареи в таком случае имеют подключение в верхней части, что выглядит не очень привлекательно. Также стоит отметить, что они оснащены и на входе, и на выходе специальными отсекающими задвижками. Еще на одной из сторон может стоять терморегулирующая головка.
Если схема имеет нижнюю разводку, то линия трубопровода будет проходить ниже всех приборов для обогрева. Такая конструкция чаще выбирается для современных домов, поскольку она выглядит привлекательнее. Но тут есть своя особенность: на каждую батарею необходимо установить кран Маевского. Они ставятся для того, чтобы убрать излишки воздуха из батареи, расположенной вверху.
Однотрубная схема имеет ряд преимуществ:
- простота в проектировании и установке;
- значительная экономия и на самом процессе, и на используемых материалах.
Есть также и минусы:
- сложный контроль температуры,
- прямая зависимость работы каждой батареи от того, в каком состоянии находится вся система;
- сложность отключения батареи от общей системы (чтобы не останавливать работу системы в целом, нужно под каждой из них проложить байпас, то есть обводную трубу, дополненную клапанами).
Схемы отопления по способы разводки
В частных домах трубопроводы водяной отопительной сети выполняется в следующих вариантах:
- Вертикальная система с нижней разводкой. Данным вариантом предусматривается прокладка труб через подвальное помещение или, как минимум, в бетонной стяжке пола.
- Вертикальная система с верхней разводкой. Подающая магистраль горячей воды монтируется на чердаке дома или в потолочном пространстве внутренних помещений.
- Однотрубная схема подключения. Основная особенность однотрубной схемы отопления заключается в последовательном подключении радиаторов отопления к подающей трубе горячей воды. При этом наблюдается разность в тепловом нагреве радиаторных батарей, расположенных в начале и конце отопительной линии. Поэтому однотрубная разводка применяется для обогрева комнат площадью не более 40 м2. Вертикальную однотрубную схему целесообразно применять в домах невысокой этажности.
Двухтрубная схема отопления. В этом случае к каждому радиатору одновременно подключается две трубы: для подвода горячей воды и обратного отвода остывшего теплоносителя. Прокладка трубопроводов выполняется параллельными линиями на небольшом расстоянии друг от друга.
На заметку: Двухтрубная разводка позволяет в индивидуальном порядке регулировать температуру в каждом помещении без ущерба для остальных комнат.
Лучевая разводка отопления
Лучевая или коллекторная обогревательная сеть предусматривает подключение каждого радиатора непосредственно к тепловому источнику (коллектору). Данная схема подключения упрощает замену вышедшего из строя нагревательного прибора без остановки всей отопительной системы. Иногда коллектор называют термином «гребенка», хотя это название чаще встречается в описании технологического процесса нагрева воды на промышленных предприятиях и котельных. Распределительный коллектор по своим габаритам занимает немало места и для его маскировки в частных домах используют небольшой шкаф или встроенную нишу с дверцей.
Схема «Ленинградка»
В частных домах небольшой площади чаще всего применяется однотрубная схема прокладки трубопровода. Данная модель отличается простотой монтажа и требует меньших затрат по сравнению с другими схемами прокладки трубопроводов.
Однако в случае поломки одного из радиаторов приходится останавливать работу обогревательной линии, сливать воду со всего крыла магистрали и лишь после этого устранять поломку.
Чтобы нивелировать этот недостаток и не оставлять в зимнюю стужу дом без обогрева, применяется однотрубная монтажная схема под названием «Ленинградка». В этом случае предусматривается установка отопительных радиаторов разной мощности и применение обводных байпасов. Трубная обводка параллельно соединяет входные и выходные отверстия радиаторов и в случае выхода из строя одного из отопительных элементов, его легко отключить и заменить.
Схема отопления частного одноэтажного дома с принудительной циркуляцией теплоносителя
Водяная система отопления частного дома работает в цикличном режиме по доставке горячей воды к радиатору отопления и перемещению остывшего теплоносителя обратно в котел для последующего нагрева. В современных условиях для частных домов практикуется устройство принудительной схемы циркуляции теплоносителя.
Главные достоинства данной схемы:
- Минимальный объем теплоносителя.
- Диаметр трубной разводки от 20 до 25 мм.
- Минимальный расход труб.
Главный недостаток
Зависимость системы от электричества.
Выбор котла и топлива
От того, каким видом топлива будет обогреваться дом, зависит тип генератора тепла. Существует несколько разновидностей отопительных котлов:
- Твердотопливные. Традиционный вариант, могут функционировать на доступных видах топлива: дровах, угле, пеллетах, брикетах, торфе. Их КПД составляет всего 75%. Такой котёл способен показывать высокую эффективность лишь при постоянной подаче топлива. Если в течение 4−5 часов в него не будет добавлено сырья для горения, температура воздуха в помещении быстро упадёт до некомфортных значений.
- Дизельные. Работают от солярки, имеют очень большие размеры (около 750 л), оснащаются автоматической системой включения и выключения. Работающий дизельный котёл нельзя оставлять без присмотра.
- Газовые. Имеют большое количество разновидностей, которые успешно работают как на природном, так и на сжиженном газе. Одноконтурные модели предназначаются только для отопления и могут быть отключены от магистрали. Двухконтурные имеют дополнительную функцию газовой горелки, на которой можно готовить пищу. Отключить их от системы значительно сложнее.
- Электрические. С первого взгляда использование таких котлов кажется самым простым и очевидным решением, но возможность их применения ограничивается параметрами электросети. При стандартной силе тока и напряжении максимальная допустимая мощность электрического котла составляет чуть больше 3500 Вт. Для небольшого дома этого будет достаточно, а в случае с более крупной площадью придётся использовать мощные автоматы, установка которых может быть осуществлена только по предварительному разрешению.
Покупая котел, внимательно изучите его технические характеристики
Мощность котла
- Как выполнить тепловой расчет отопительной системы при известных параметрах отапливаемого дома?
Потребность дома в тепле рассчитывается по формуле Q=V*Dt*k/860, в которой:
- Q — мощность котла в киловаттах;
- V — отапливаемый объем (в м3);
- Dt — разница между уличной температурой и температурой в помещении;
- k — коэффициент теплопотерь, связанный с качеством утепления дома.
Распределение температур самой холодной пятидневки по территории России.
Вот значения санитарных норм для жилых помещений:
| Описание помещения | Температура, С |
| Комната в середине дома, абсолютный минимум зимней температуры выше -31С | 18 |
| Комната в середине дома, абсолютный минимум зимней температуры ниже -31С | 20 |
| Угловая или торцевая комната, абсолютный минимум зимней температуры выше -31С | 20 |
| Угловая или торцевая комната, абсолютный минимум зимней температуры ниже -31С | 22 |
Коэффициент утепления подбирается из следующего ряда:
Утепленный фасад, энергосберегающее остекление или тройные стеклопакеты — 0,6-0,9;
Наружное утепление фасада пенопластом.
- Стены в 2 кирпича, окна с остеклением в две нитки — 1-1,9;
- Стены толщиной в кирпич, окна с остеклением в одну нитку — 2-2,9;
- Полное отсутствие утепления (холодный склад, ангар) — 3-4.
Давайте в качестве примера рассчитаем проект системы отопления для следующих условий:
- Одноэтажный дом размером 6х8 метров с потолками высотой 3 метра расположен в Инкермане (температура самой холодной пятидневки — -11 С);
- Толщина каменных стен — около 50 см;
- Остекление окон — в одну нитку.
Я привел параметры вполне реального дома, стоящего прямо перед моими окнами.
Очевидно, что в небольшом по площади доме все комнаты будут угловыми или торцевыми. Поэтому внутреннюю температуру мы принимаем равной 20С.
Толщина стен и остекление окон дают коэффициент утепления 1,8 — 2,0.
Считаем: Q=6*8*3*(20 — -11)*2/860=10 КВт (с округлением до целого значения).
Наш выбор — 10-киловаттный котел.
Расчетная часть системы отопления — основные этапы и параметры
Программа для расчета отопления
Можно ли самостоятельно сделать проект отопления коттеджного дома? В большинстве случаев эта задача будет непосильна для простого обывателя, незнакомого с методикой и технологией расчетов. Однако даже поверхностное изучение и знание принципов проектирования помогут проконтролировать выполнение этой работы наемными специалистами.
На первом этапе необходимо определиться с тепловыми потерями здания. Они напрямую зависят от материала его изготовления, а также расчетной температуры наружного воздуха, необходимого для проектирования отопления. Затем на основе полученных данных рассчитывается оптимальная мощность системы, составляется график ее нагрузки в зависимости от внешних факторов – температура на улице, этажность дома.
Дальнейшие этапы проектирования отопительной системы заключаются в следующем:
- Подбор элементов теплоснабжения – трубы расчетного диаметра с требуемыми эксплуатационными показателями.
- Котел. При хороших характеристиках теплоизоляции дома лучше всего выбирать низкотемпературные модели. Это позволит сэкономить на текущих затратах.
- Системы безопасности и контроля работы отопления .
Все это можно сделать самостоятельно, но только после детального анализа каждого компонента теплоснабжения. В противном случае даже небольшое несоответствие характеристик какого-либо элемента может привести к значительному ухудшению работы всей системы. Это же станет причиной возникновения аварийных ситуаций.
В видеоматериале показан пример профессионального подхода к проектированию отопительной системы.
Отопление и теплоснабжение
В общих данных проекта отопления указываются расчетные температуры наружного и внутреннего воздуха, а также параметры теплоносителя для систем радиаторного отопления и систем теплых полов.
В данном проекте отопления указаны следующие параметры температур:
- расчетная температура наружного воздуха для системы отопления t=−28 градусов;
- расчетные температуры внутреннего воздуха приняты:
- для жилых помещений — + 22 градуса;
- для санузлов и ванных комнат — + 24 градуса.
Система отопления имеет следующие параметры теплоносителя:
- для системы радиаторного отопления — +80/+60 градусов;
- для системы теплых полов — +35/+30 градусов.
Обогрев трубопроводов большой протяженности
Для трубопроводов большой протяженности на первый план выходит задача минимизации количества точек подключения питания, т.к. для данного вида объектов существенно увеличивается стоимость распределительной сети. К нагревательному кабелю предъявляется требование обеспечения максимально возможной его длины. В связи с этим использование саморегулирующегося и резистивного кабеля ограничено длиной трубопровода до 1км. Это связано с увеличением количества соединительных коробок и силового кабеля для подвода питания к этим коробкам. Для трубопроводов протяженностью более 1км применяется обогрев на основе трехжильного нагревательного кабеля постоянной мощности или СКИН-эффекте.
Задачи обогрева
- Поддержание технологической температуры – разогрев объекта до температуры, требуемой в технологическом процессе и дальнейшее поддержание этой температуры.
- Защита от замерзания – тепловыделение греющего кабеля обеспечивает поддержание положительной температуры стенки трубопровода и тем самым препятствует замерзанию жидкости внутри трубопровода.
- Стартовый разогрев – разогрев технологической жидкости до температуры, при которой возможно ее перекачивание без изменения вязкости.
- Компенсация теплопотерь – использование греющего кабеля предотвращает понижение температуры жидкости до недопустимых значений при понижении температуры окружающей среды.
Современные котлы отопления
Котловое оборудование по-прежнему востребовано, но на смену традиционным агрегатам в отопления пришли новые устройства, соответствующие всем критерием качества и обладающие очень достойными техническими характеристиками.
Конденсационный котёл
Работа нового типа теплового генератора базируется на образовании углекислого газа и воды в процессе сгорания топлива с высвобождением большого количества энергии. Конструкция такого котла включает в себя камеру сгорания с горелкой, систему топливной подачи и вентилятор для нагнетания воздуха, а также камеру доохлаждения и резервуар, в котором собирается конденсат.
Показатели КПД газового конденсационного котла достигают 97% (у традиционных максимум 93%), что заметно превосходит аналогичные данные оборудования, работающего с применением жидкого и твёрдого топлива. Таким образом можно добиться не только максимальной эффективности работы отопительной автономной системы, но и сделать потребление энергоресурсов максимально экономичным.
Многие страны Европы отказываются от использования традиционных газовых котлов и переходят на современное новое решение в системах отопления – на конденсационные котлы.

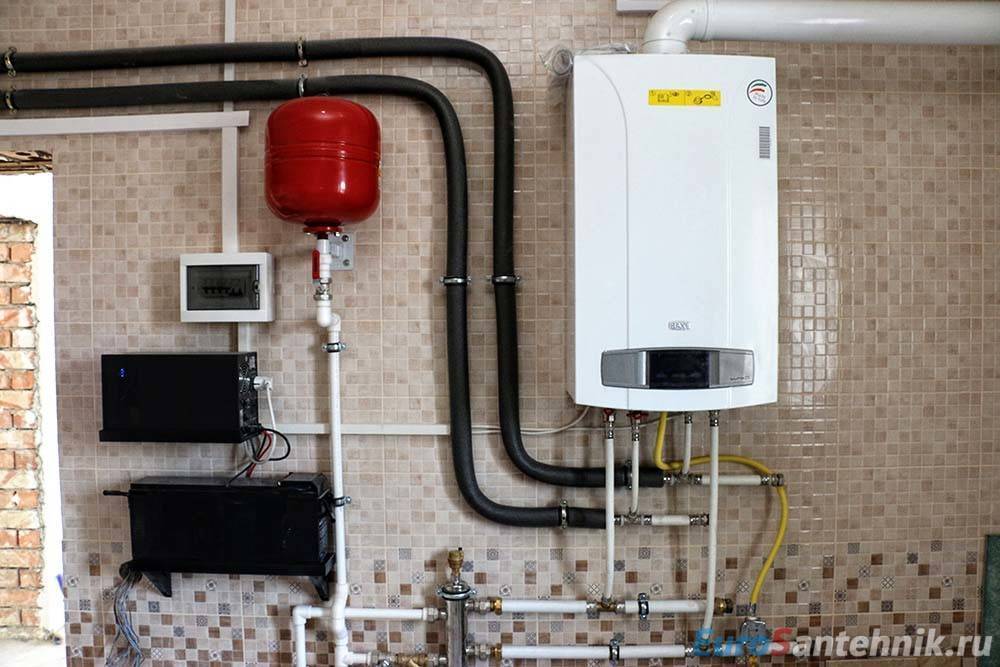

Настенные газовые котлы
Напольные версии используются в последнее время всё реже. Актуальным становится монтаж настенных моделей, работающих на сжиженном или магистральном газе. Он обеспечивает не только обогрев помещений, но и бесперебойное горячее водоснабжение дома. Оборудование настенного типа обладает рядом преимуществ, среди которых компактные размеры и вполне современный дизайн.
С конструктивной точки зрения различаются устройства с открытой и закрытой камерой сгорания в одно- и двухконтурном исполнении. При выборе модели целесообразно ориентироваться на показатели мощности агрегата, его габариты (особенно актуально в небольших помещениях), а также наличие необходимого функционала.
По экономичности с настенными газовыми котлами могут тягаться только конденсационные котлы, но и стоят они достаточно дорого.
Электрический котёл с автоматикой
Последнее слово в обустройстве системы обогрева загородного дома – это электрические котлы, оснащённые погодозависимой автоматикой или опцией автоматического повышения/понижения мощности. Целый комплекс дополнительного дорогостоящего оборудования обеспечивает управление расходом топлива, а также предупреждает излишнее охлаждение или сильный перегрев воздуха в помещении.
Стоимость таких котлов достаточно высокая, но и преимущества эксплуатации вполне очевидны. Отсутствует необходимость регулярно вручную изменять параметры температурного режима в зависимости от погодных условий. Хорошо зарекомендовавшие себя модели долговечны и просты в обслуживании, отличаются высокой степенью надёжности и безопасны в эксплуатации.
Угольные котлы бункерного типа
Если взглянуть на новые решения в системах отопления на базе угольных котлов, то тут выделяются бункерные решения. Твёрдотопливные агрегаты бункерного типа различаются вместимостью встроенного топливного резервуара и другими немаловажными техническими характеристиками. Высокий спрос на такие модели обусловлен автоматическим шнековым механизмом топливной подачи, принудительным нагнетанием воздуха и удалением продуктов сгорания, функцией самоочистки.
В устройствах нового типа бесперебойную работу обеспечивает микропроцессорный контроллер и система электророзжига. При порционной подаче топлива происходит его полное сгорание и наблюдается минимальное количество недогара с максимально тепловой отдачей. Бункерное оборудование чаще всего оснащается ретортной горелкой или горелочным устройством АКМ.
Отопление с принудительной и естественной циркуляцией теплоносителя
Схемы с двумя типами циркуляции
В те времена, когда циркуляционные насосы были большой редкостью или еще совсем не применялись в отопительных системах, использовалась естественная циркуляция горячей воды. Она происходила под действием законов физики. Такой подход к решению вопроса отопления считался оптимальным и никаких проблем не создавал. Но со временем научно-технический прогресс позволил совершенно по-другому подойти к решению этой задачи. Появились технологии, которые походили на системы центрального отопления. В них применялись насосы для создания давления внутри магистральных трубопроводов. Это было удобно и эффективно.
Небольшие циркуляционные насосы решили многие проблемы, касающиеся не только качества и эффективности отопления. Это оборудование создало условия, при которых можно было экономить топливо за счет равномерного распределения тепла внутри всей системы. И это оказалось серьезной причиной, по которой схема стала использоваться практически во всех частных домах.
Правда, созданные насосным оборудованием преимущества не всегда давали положительный эффект. И дело здесь не в качестве насосов или неправильной их установке. Дело в ситуации с подачей электроэнергии. К сожалению, отечественные поставщики электрического тока не могут гарантировать его беспрерывную подачу. Отключения и сниженное напряжение — дело обычное. А это большой минус для всей системы отопления с принудительной циркуляцией теплоносителя.

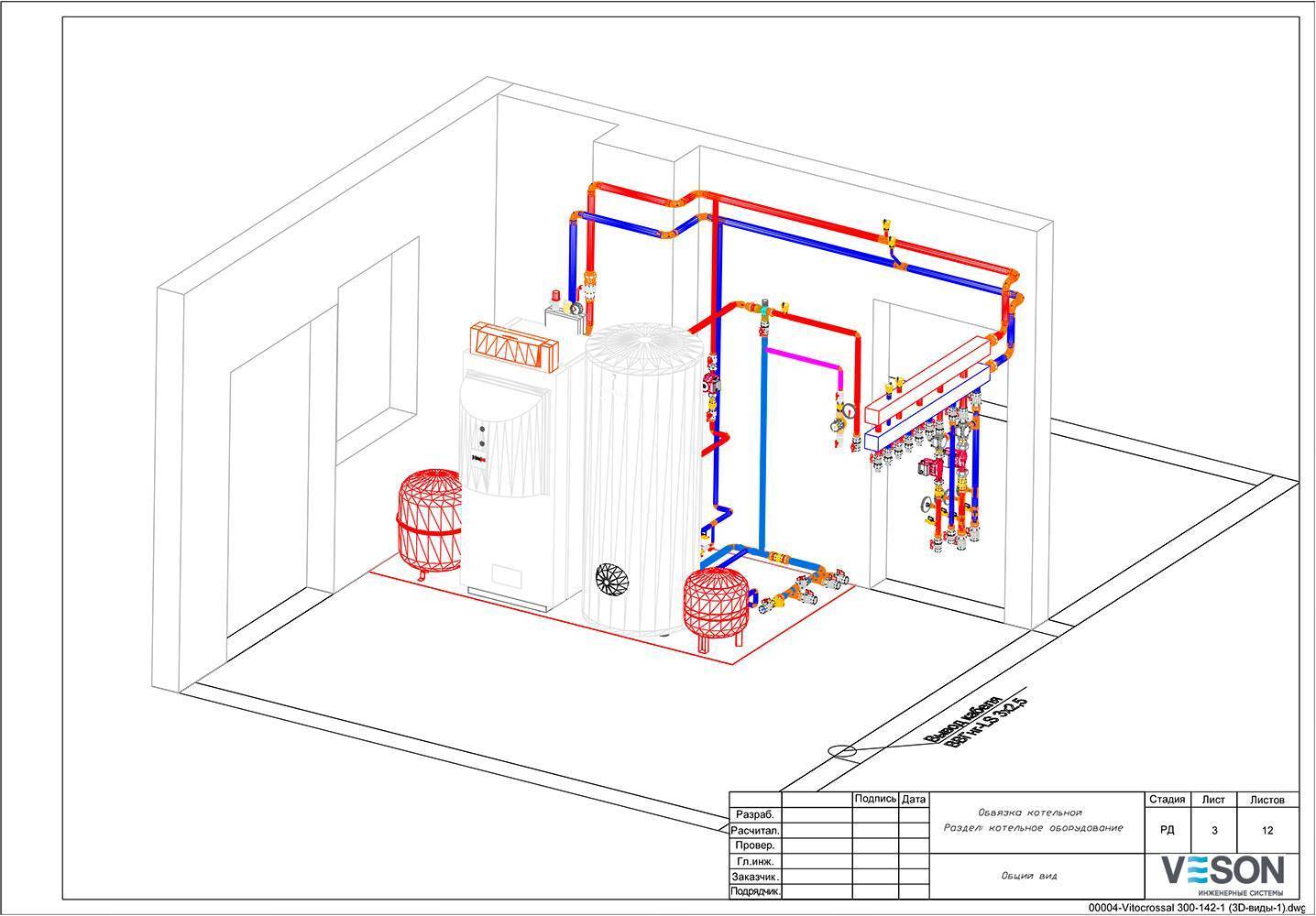

Котельная в доме
Правда, выход все-таки нашелся. Для бесперебойной работы отопления необходимо установить в магистраль байпас и вмонтировать в него насос. Получается достаточно простая схема. В байпас устанавливается циркуляционный насос, который с двух сторон отсекается вентилями. Их перекрывают, если последний перестает качать теплоноситель. А на прямой магистрали под байпасом тоже устанавливается отсекающий вентиль, который закрывается во время работы насоса.
Некоторые заказчики, чтобы исключить прерывистость работы, связанную с выходом из строя насоса, устанавливают в магистраль сразу два агрегата. Один будет основным, а второй запасным. Конечно, это потребует дополнительных вложений, но такой подход повышает эффективность работы системы отопления.
У многих может возникнуть вопрос — будет ли влиять потребление электроэнергии, которая затрачивается на работу насоса, на семейный бюджет? Затраты, конечно, есть, но современные циркуляционные насосы потребляют незначительное количество электрического тока, поэтому их использование существенно не влияет на бюджет. То же самое можно сказать и о шумовом эффекте, который, конечно, присутствует. Современное насосное оборудование является малошумным и практически не вибрирует. И это огромный плюс.
Обратите внимание, что циркуляционные насосы любого типа устанавливаются только на обратной магистрали около отопительного котла. Это делается с единственной целью — не подвергать различные уплотнительные материалы (кольца, манжеты и прочее) действию высоких температур, от которых они быстро выходят из строя
