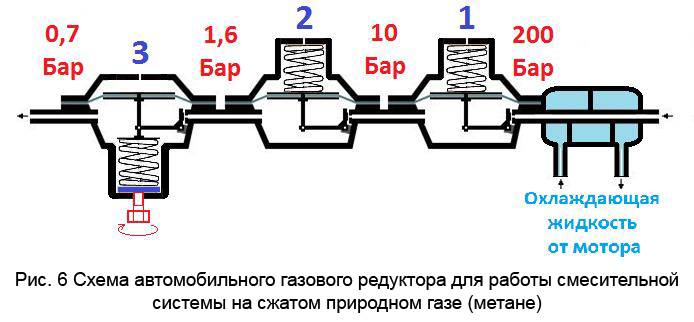

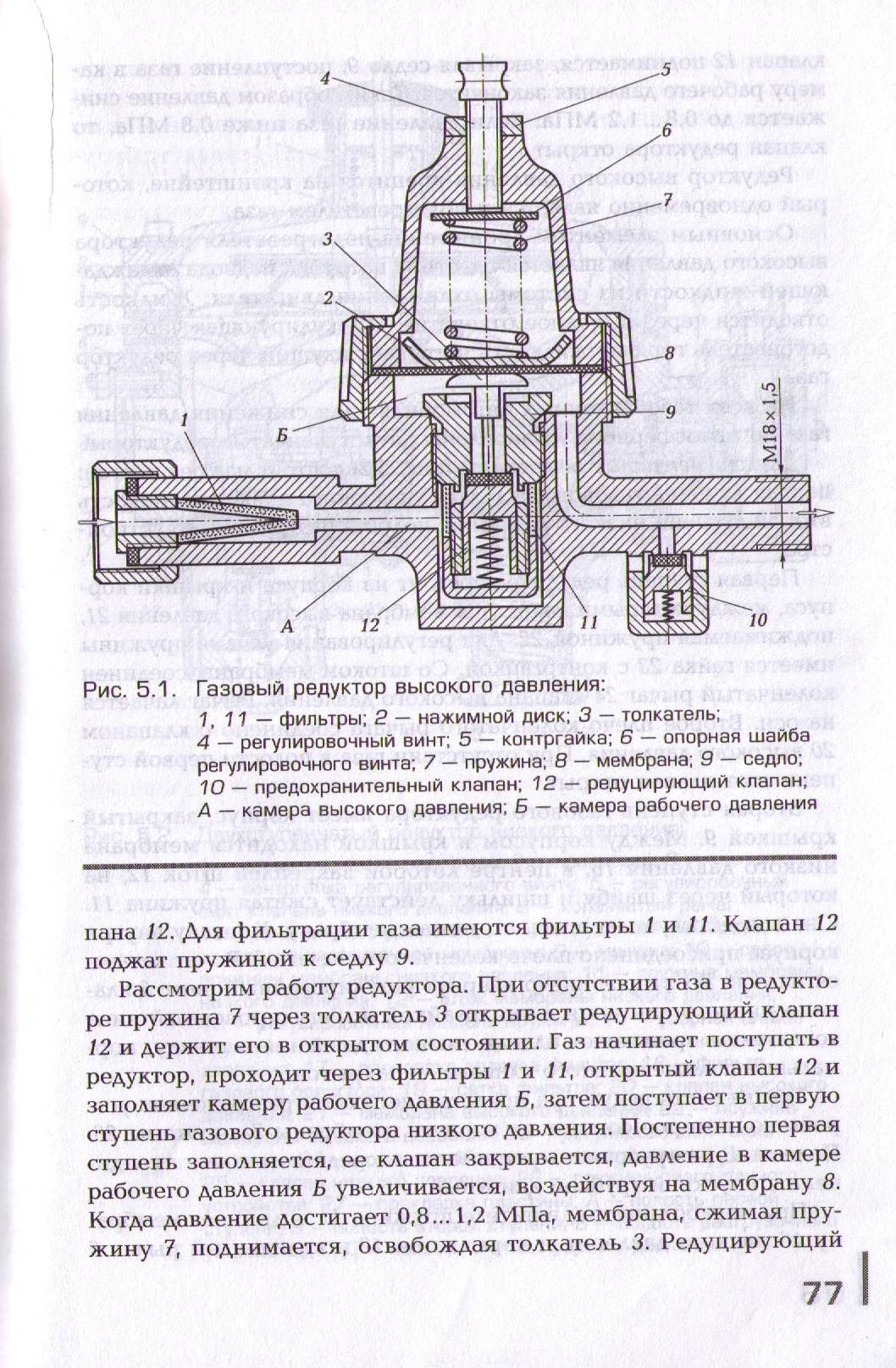

Принцип действия и схема газового редуктора

Ремонт и настройка редукторов

Из-за того, что редукторы современных установок ГБО имеют различные принципы и схемы построения, способы их настройки также многогранны. Основные различия имеются в методиках настройки электронных и вакуумных редукторов, которые мы и рассмотрим. В любом случае, перед тем как отрегулировать редукторную систему своего ГБО, автомобилисту нужно:

1. В случае с использованием вакуумного оборудования подготовить шлицевую отвёртку, при использовании электронного редуктора – диагностическую аппаратуру (кабель ГБО, ноутбук и специальную программу для настройки);
2. Узнать необходимые показатели настройки для своего типа оборудования;
3. Ознакомиться с представленными ниже способами регулировки.

Отвечая на вопрос о том, как настроить редуктор под правильный лад работы, стоит разграничивать понятия вакуумной и электронной аппаратуры, принципы регулировки которых, повторимся, имеют существенные различия. Наиболее проста регулировка электронных систем. Настройка редуктора ГБО такого формата проходит в следующем порядке:

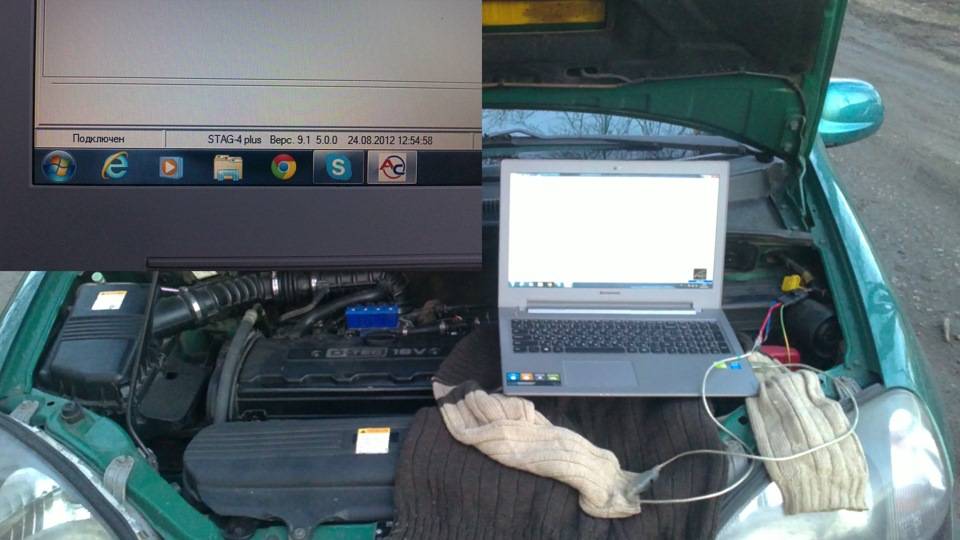

1. Автомобилист подключает диагностическую аппаратуру к блоку управления газового оборудования;
2. Включает на ноутбуке программу настройки;
3. Выставляет необходимые для своего ГБО показатели давления в исправительных камерах, холостого хода и тому подобных значений. Также на этом этапе имеется возможность выявить неисправность узла или необходимость слива конденсата из редуктора.

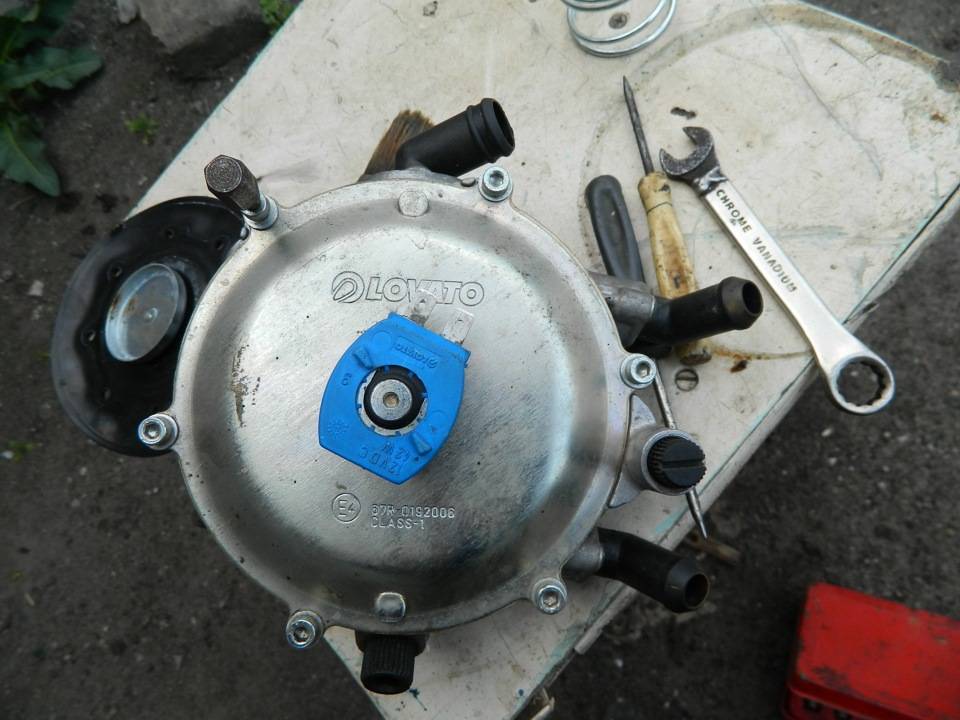

В случае же с использованием вакуумных редукторных систем порядок настройки заметно сложней и заключается в следующем:

На корпусе редуктора находятся регулировочные элементы, которые могут быть представлены винтами холостого хода, чувствительности и «жадности» (мощности);
После этого, не заводя мотор, винт холостого хода нужно закрутить до упора, затем на 6 оборотов открутить винт чувствительности и полностью выкрутить винт «жадности»;
Далее нужно завести мотор и закручивать винт чувствительности до тех пор, пока автомобиль не заглохнет. Заглох? Откручиваем его на половину оборота и снова запускаем двигатель;
Затем остаётся лишь проредактировать положение холостого винта и регулятора «жадности»

На этом этапе важно добиться наибольшей устойчивости в работе мотора на всех этапах его раскрутки, холостые, в свою очередь, должны иметь наименьшее значение при стабильной работе мотора.

На настроенном редукторе двигатель машины должен работать плавно и стабильно, то есть без каких-либо провалов. При наличии данных обстоятельств можно констатировать – редукторная аппаратура ГБО настроена удачно.

Если есть причины полагать, что редуктор неисправен, то необходимо:

1. В первую очередь, постараться настроить его работу;
2. Результата нет? Разберите и прочистите узел, осуществив слив имеющегося конденсата;
3. Опять нуль эффекта? Примените ремкомплект редуктора, заменив все мало-мальски изношенные элементы его конструкции.

В той ситуации, когда описанный выше алгоритм ремонта детали был бесполезен, стоит обратить внимание на другие элементы ГБО и поискать сбои в их работе

Классификация редукторов

По ГОСТу 13.861 – 1989 редукторы классифицируются по месту расположения в системе и назначению, бывают рамповые, баллонные, сетевые. По передаваемому газу делятся на водородные, пропан-бутановые, ацетиленовые, кислородные, метановые.

По количеству ступеней изменения классифицируются на виды:

• одноступенчатые с регулировкой давления пружиной;
• двухступенчатые с пружинным обеспечением напора;
• одноступенчатые с пневматическим методом задания давления.

Регулировка газа в магистрали со значительными расходными показателями проводится одноступенчатыми устройствами. Двухступенчатое снижение напора применяется для устранения вибрации на входе и для исключения затрат топлива на стабильность работы прибора. Такая система ставится в домовых редукторах, которые пропускают до 25 м3/ч и используются индивидуальными потребителями.

Бытовые нерегулируемые

В проточных редукторах напор понижается с разделением поступающего потока на мелкие струи внутри коробки. Нерегулируемые выполняют функцию настройки газа, стабилизации колебаний топлива, подающегося из баллона. Регулятор отличается простой конструкцией и используется для поддержки рабочего давления при снабжении газом бытового оборудования.

Бытовые редукторы имеют малую пропускную характеристику и настройку на низкий или средний входной напор. Давление обеспечивает безопасность работы с газом в доме и квартире и рассчитывается на подачу топлива к бойлерам, горелкам плит, духовкам.

В конструкции нерегулируемого бытового прибора комбинируется:

• запорный предохранительный клапан;
• сбросной защитный автоклапан;
• фильтр;
• глушитель шума.

Универсальные регулируемые

Приборы для коммерции и промышленности отличаются большим разнообразием входных и выходных параметров и работают в разных отраслях народного хозяйства.

Простые модели имеют 1 стадию редуцирования, комбинированные — 2 ступени. Иногда в составных типах предусмотрено прохождение основного регулятора и дополнительно регулятора-экрана. Универсальные виды работают надежно за счет ступенчатой редукции, независимости от перепадов напора на входе и выходе.

Настраивать рабочие показатели можно по категориям:

• высокое – среднее;
• высокое – низкое;
• среднее – низкое.

Редукторы защищают потребителя от подачи газа под высоким давлением за счет встроенных ПСК и ПЗК (сбросного и защитного клапана). Регулятор-монитор устанавливает регулярную подачу топлива при поломке основного регулятора. Пружинные редукторы быстро реагируют на изменение напора, отличаются малым пропускным диаметром и действуют в узких рамках выходного давления. Пилотные типы пропускают до 10 – 30 тыс. кубометров за час, но скорость перехода уменьшена по сравнению с пружинными моделями.

Профессиональные

Двухступенчатая система регуляции подразумевает, что редуктор большого давления ставится на баллоне, а низконапорный прибор нужно установить у потребителя. Отрегулировать газовое оборудование одноступенчатыми устройствами можно с верностью до 1 кПа, но профессиональные редукторы можно настраивать на работу с точностью до 0,25 кПа. Такие требования предъявляются к трубопроводу высокоэффективных газовых установок для стабильного воспламенения горелок и равномерного пламени.

Плюсы и минусы

Кроме заметного снижения расходов на заправку топливом, газ более экологичный. В выхлопе находится меньше углекислого газа и твердых частиц. Еще одним преимуществом является дополнительная топливная система. Это значительно увеличивает запас хода при полной заправке. Также появляется возможность по собственному выбору использовать то или иное топливо, а также увеличивается максимальный запас хода на полностью заправленных баках и баллонах.

Комплект ГБО четвертого поколения

Разумеется, существует и несколько минусов ГБО:

• Баллон для газа занимает много места.
• Окупаемость для личного автомобиля с небольшими пробегами может занять много времени.
• Требуется регистрация оборудования.
• Может уменьшиться мощность мотора при работе на газе.

Особенности подсоединения редуктора

Подсоединяя редуктор, шланг одевается на штуцер и фиксируется хомутом. К баллону редуктор прикручивается шестигранной накидной гайкой. Для герметичного соединения используют резиновую прокладку.

Меняя редуктор – меняйте прокладку. Периодически проверяйте герметичность, при необходимости меняйте прокладку. Со временем резина растягивается и нарушается герметичность. Герметичность проверяется мыльным раствором. Нанеся раствор на соединение не должен вздуваться. Если надуваются пузыри, то нарушена герметичность.

Меры предосторожности

Прежде чем начать пользоваться газовым редуктором РДСГ 1-1,2, ознакамливаются с техникой безопасности.

1) Перед установкой перекрывается подача газа. 2) После установки проверяется герметичность соединений. Обнаружив утечку, проверяется целостность прокладки, при повреждении прокладки производится замена или устраняется другая причина утечки. 3) При поломках редуктора  РДСГ 1-1,2, регулятор меняется или ремонтируется работниками газовой службы. 4) Закручивая гайку, регулятор удерживается за штуцер. 5) После пользования газом, вентилем перекрывается подача газа. 6) Редуктор защищается от попадания прямых лучей солнца и атмосферных осадков. 7) Обнаружив утечку газа: — перекрываются вентили с подачей газа; — запрещается включать электроприборы; — об утечки сообщается в газовую службу; — проветривается помещение; — запрещается зажигать огонь.

Технические характеристики

1. Предназначение – для углеводородных газов по ГОСТ 20448-90.
2. Давление газа при входе в редуктор от 0,7 до 1,6 МПа.
3. Расход газа 1,2 м3/час.
4. Выходное давление от 2 до 3,6 МПа.
5. Допустимая температура, при которой редуктор работает стабильно -30 до +45 С.
6. Срок службы 6 лет или 7000 циклов.
7. Масса редуктора – 310 г.

В комплект поставки входит:

1. Регулятор газового давления РСДГ 1-1,2 – 1 шт.
2. Резиновая прокладка – 1 шт.
3. Паспорт с гарантийным талоном – 1 шт.

Гарантийные обязательства

1. Производитель обязан гарантировать соответствие ГОСТ 21805-94. При соблюдении правил хранений и транспортировки.
2. Гарантийный срок эксплуатации – 36 месяцев. Гарантийный срок хранения – 24 мес.
3. После окончания гарантийного срока редуктор проверяется газовой службой. Если редуктор не проходит своевременную проверку, производитель снимает с себя ответственность.
4. Нельзя нарушать целостность пломбы. Нарушив целостность пломбы, производитель вправе не принимать претензии по работе редуктора.

Устройство и принцип работы регулятора газа

На сегодняшний день существует большое количество разновидностей регуляторов газа, но в целом их устройство и принцип работы схожи. Так, у любого устройства для регулирования давления газа есть две основные части:

измеритель; клапан.

Измеритель определяет расход газа и в зависимости от полученных показаний подает сигнал на клапан на открытие или закрытие. Таким образом осуществляется регулирование подачи смеси. Многие современные модели имеют встроенный процессор, позволяющий автоматизировать регулировку и тем самым исключить человеческий фактор. Это особенно актуально при работе со взрывоопасными газовыми смесями. Конечно, полагаться на автоматику можно только при абсолютной исправности оборудования, поэтому для установок высокого давления рекомендуется использовать регуляторы с ротаметром – устройством, позволяющим осуществлять визуальный контроль за работой прибора.

Классификация регуляторов газа

Прежде чем купить регулятор газа, нужно определить, какой тип данного прибора необходим в конкретном случае. Для этого стоит познакомиться с классификацией регуляторов газа, они отличаются по следующим параметрам:

• по назначению;
• по способу задания регулируемой величины;
• по типу чувствительного элемента;
• по типу регулирующего воздействия;
• по связям между входным и выходным значением;
• по характеристике клапанов.

По назначению регуляторы бывают двух типов: «до себя» и «после себя». Первый тип используется для поддержания нужного давления в емкостях при различных технологических процессах. Второй тип – для регулирования подачи газа потребителям.

По способу задания регулируемой величины устройства бывают механическими, пневматическими, электрическими и пневмо-электронными.

По типу чувствительного элемента выделяют поршневые, мембранные, сильфонные и с трубкой Бурдона.

По типу регулирующего воздействия приборы бывают астатические и статические.

По характеристике клапанов различают измерительные, турбинные, вихревые, термомассовые, электромагнитные.

Как подобрать устройство для регулировки газа

Приборы для регулировки газа подбираются с учетом особенностей объекта газорегулировки, показателей входного и выходного давления, требуемого расхода газа

Немаловажно обратить внимание на скорость срабатывания, герметичность затвора регулятора при его закрытии и точность регулировки (возможную погрешность). Также перед тем, как купить регулятор газа стоит оценить уровень шумового сопровождения. Наличие шума – это не только дискомфорт, но и преждевременный износ, как самого прибора, так и соединенных с ним элементов

В некоторых случаях приходится дополнительно устанавливать гаситель шума, он продлевает срок службы оборудования

Наличие шума – это не только дискомфорт, но и преждевременный износ, как самого прибора, так и соединенных с ним элементов. В некоторых случаях приходится дополнительно устанавливать гаситель шума, он продлевает срок службы оборудования.

Учитывая специфику и опасность работы с газом, при выборе любого оборудования нужно тщательно изучить все детали и подбирать приборы в строгом соответствии с поставленными задачами. Однако даже правильно подобранное устройство не гарантирует безупречной работы. Чтобы минимизировать возможные риски отдавайте предпочтение только сертифицированным приборам от зарекомендовавших себя производителей.

ГБО

Практически ежемесячно автомобилисты приходят в шок от новых цен на бензин. Возникает естественное желание уменьшить расходы на заправку. Наиболее доступный способ — это установка ГБО.

Что такое ГБО в автомобиле? Этой теме будет посвящена наша статья на сайте Vodi.su.

Данная аббревиатура расшифровывается, как газобаллонное оборудование, благодаря установке которого наряду с бензином в качестве топлива можно использовать газ: пропан, бутан или метан. Наиболее часто у нас используют именно пропан-бутан. Эти газы являются побочным продуктом при перегонке нефти для получения бензина. Метан — это тот продукт, которым торгует Газпром, но он не так сильно распространен по целому ряду причин:

• намного разреженнее пропана, поэтому его закачивают в более тяжелые баллоны, выдерживающие давление до 270 атмосфер;
• в России пока что нет разветвленной сети метановых заправок;
• очень дорогая установка оборудования;
• высокий расход — примерно 10-11 литров в смешанном цикле.

Одним словом, около 70 процентов всех автомобилей с ГБО ездят на пропане. Литр пропана на заправках Москвы на начало лета 2020 года стоит 20 рублей, метана — 17 р. (если, конечно, найдете такую АЗС). Литр же А-95-го обойдется в 45 рублей. Если двигатель объемом 1,6-2 литра потребляет примерно 7-9 литров бензина в смешанном цикле, то пропана он «скушает» 10-11 литров. Экономия, как говорится, на лицо.

Устройство и принцип работы

На сегодняшний день насчитывается целых шесть поколений ГБО, основные компоненты которых примерно одинаковые:

• баллон;
• мультиклапан, регулирующий поступление газа в систему;
• заправочное устройство выносного типа;
• магистраль для подачи голубого топлива к цилиндрам;
• газовые клапаны и редуктор-испаритель;
• смеситель для воздуха и газа.

При установке ГБО на щиток приборов выносят переключатель видов топлива, чтобы водитель мог, к примеру, завести машину на бензине, а затем по мере прогрева двигателя перейти на газ. Стоит также отметить, что ГБО бывает двух видов — карбюраторного типа или инжекторного с распределенным впрыском.

Принцип работы достаточно простой:

• при переключении на газ открывается мультиклапан в баллоне;
• газ в сжиженном состоянии движется по магистрали, по ходу которой установлен газовый фильтр для очистки голубого топлива от различных взвесей и смолистых накоплений;
• в редукторе давление сжиженного газа понижается и он переходит в свое естественное агрегатное состояние — газообразное;
• оттуда газ поступает в смеситель, где смешивается с атмосферным воздухом и через форсунки впрыскивается в блок цилиндров.

Чтобы вся эта система работала безотказно и безопасно, ее установку доверять нужно лишь профессионалам, ведь работа не заключается лишь в установке баллона в багажник. Нужно еще установить массу различного оборудования, например рампу на 4 цилиндра, датчики разряжения и замера давления. Кроме того, при переходе газа из жидкого состояния в газообразное он очень сильно охлаждает редуктор. Чтобы редуктор полностью не замерз, эту энергию используют для системы охлаждения двигателя.

Выбор ГБО для автомобиля

Если посмотреть на характеристики газобаллонного оборудования разных поколений, можно заметить эволюцию от простого к сложному:

• 1 поколение — обычная вакуумная система с редуктором для карбюраторных или инжекторных двигателей с моновпрыском;
• 2 — редуктор электрический, электронный дозатор, лямбда-зонд;
• 3 — распределенный синхронный впрыск обеспечивает электронный блок управления;
• 4 — более точная дозировка впрыска за счет установки дополнительных датчиков;
• 5 — установлен газовый насос, за счет чего газ до редуктора передается в сжиженном состоянии;
• 6 — распределенный впрыск + насос высокого давления, благодаря чему газ впрыскивается непосредственно в камеры сгорания.

В более высоких поколениях, начиная с 4 и 4+ электронный блок ГБО может управлять и подачей бензина через форсунки. Таким образом двигатель сам выбирает, когда ему лучше ехать на газу, а когда на бензине.

Выбор же оборудования того или иного поколения — задача сложная, ведь 5 и 6 поколения не пойдут на любую машину. Если у вас обыкновенная малолитражка, то вполне будет достаточно 4 или 4+, которое считается универсальным вариантом.

Его преимущества:

• срок службы в среднем составляет 7-8 лет при условии регулярного техобслуживания;
• соответствует экологическим стандартам Евро-5 и Евро-6, то есть можно спокойно ехать в Европу;
• автоматическое переключение на бензин и обратно, без ощутимых провалов в мощности;
• стоит дешевле, а падение мощности по сравнению с бензином не превышает 3-5 процентов.
