Технические характеристики
Эксплуатационные характеристики насосной станции водоснабжения для частного дома (цена за оборудование):
- напор (максимальный) – 35 м;
- расход (предельный) – 60 л/мин;
- максимальная манометрическая глубина всасывания – 9 м;
- диаметр отверстия для присоединения входного патрубка – 1”;
- диаметр выходного отверстия – 1”;
- во всасываемой воде (через пластиковый обратный клапан — как установить, написано в этой статье) допускается присутствие механических твердых примесей с линейными размерами до 0.8 мм и в концентрации, не превышающей 150 г/куб.м;
- максимально допустимая температура перекачиваемой жидкости — +50 градусов;
- диапазон допустимых температур окружающей среды — +1..+35градусов.
Как выбрать незамерзающий теплоноситель для систем отопления, прочитайте здесь.
На странице: http://ru-canalizator.com/kanalizatsiya/avtonomnaya/ustrojstvo.html написано, прочистить канализацию в частном доме своими руками.
Приводной электромотор
- мощность – 0.6 кВт;
- потребляемый ток – 2.7 А;
- синхронная частота вращения – 3000 об/мин;
- частота питающей сети – 50 Гц;
- напряжение питающей сети – 220В;
- допускаются отклонения параметров питающей сети по частоте – не более 5%, по напряжению – не более 10%;
- режим эксплуатации – кратковременный, повторно-кратковременный, повторно-кратковременный с частыми пусками (S2-S4 по классификации ГОСТ 183);
- максимальная частота включений в час – 20 циклов (почему насосная станция включается очень часто, написано здесь);
- степень защиты двигателя – IP54.

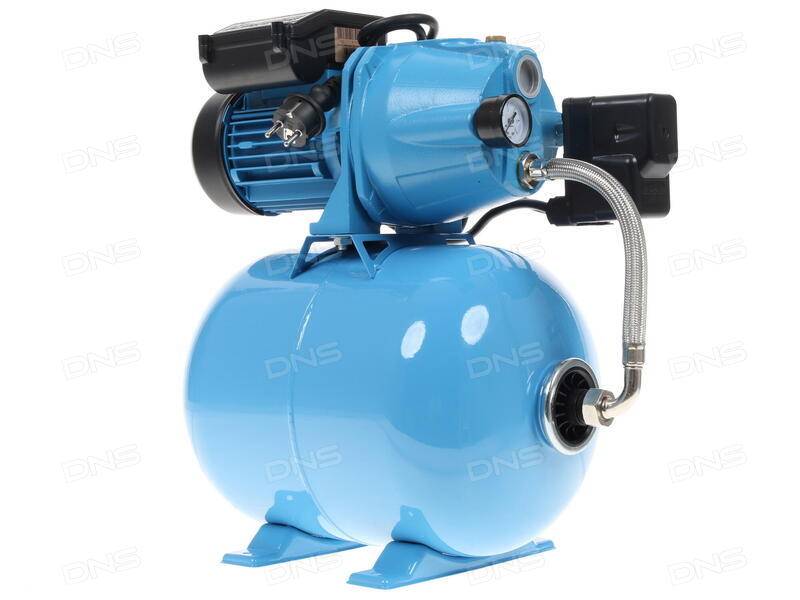

Гидроаккумулятор
Корпус накопителя выполнен из углеродистой стали, окрашен в голубой цвет (краска предохраняет внешнюю поверхность от коррозии).
Давление воздуха внутри диафрагмы при незаполненном накопителе составляет 1,5 атм.
Материал диафрагмы (пищевой полимеризованный каучук) позволяет использовать насосную станцию для перекачки питьевой воды.
Эксплуатация гидроаккумулятора с жидкостями, нагретыми до температур более 50 градусов, не допускается.
Блок автоматического управления
Контроль циклов включения/выключения насоса-автомата Джамбо 60/35 П-24 осуществляет реле давления.
При заполненной системе и отсутствии водоразбора давление в гидроаккумуляторе растет до верхнего предела, после чего реле давления срабатывает, отключая насос (почему насосная станция не набирает давление — причины описаны в этой статье).
При включении водоразборной арматуры жидкость, накопленная в из гидроаккумуляторе, под давлением поступает к точкам водоразбора.
Давление в гидроаккумуляторе
Вода с выхода насоса питает потребителей и заполняет гидроаккумулятор.
При достижении верхнего порога срабатывания реле давления насосной станции (регулировка своими руками), выключается, и процессы повторяются.

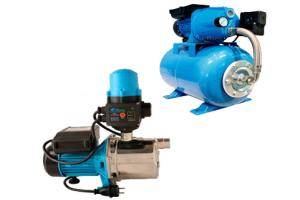

Насосы Джамбо могут комплектоваться блоками автоматики с датчиком наличия потока.
В этом случае включение насоса осуществляется при снижении давления в системе до минимального уровня, а выключение – при отсутствии потока.
Установка гидроаккумуляторов в такой системе — не обязательна.
Важно! Насосная станция не допускает эксплуатацию без воды. В случае опасности появления такого режима автоматику с реле давления рекомендуется заменять блоком с датчиком потока. В случае опасности появления такого режима автоматику с реле давления рекомендуется заменять блоком с датчиком потока
В случае опасности появления такого режима автоматику с реле давления рекомендуется заменять блоком с датчиком потока.
В этом блоке предусмотрено защитное отключение насоса в случае «сухого» хода.
Наличие гидроаккумулятора для эксплуатации системы с датчиком потока препятствием не является.
Технические характеристики
Эксплуатационные характеристики насосной станции водоснабжения для частного дома (цена за оборудование):
- напор (максимальный) – 35 м;
- расход (предельный) – 60 л/мин;
- максимальная манометрическая глубина всасывания – 9 м;
- диаметр отверстия для присоединения входного патрубка – 1”;
- диаметр выходного отверстия – 1”;
- во всасываемой воде (через пластиковый обратный клапан — как установить, написано в этой статье) допускается присутствие механических твердых примесей с линейными размерами до 0.8 мм и в концентрации, не превышающей 150 г/куб.м;
- максимально допустимая температура перекачиваемой жидкости — +50 градусов;
- диапазон допустимых температур окружающей среды — +1..+35градусов.
Приводной электромотор
- мощность – 0.6 кВт;
- потребляемый ток – 2.7 А;
- синхронная частота вращения – 3000 об/мин;
- частота питающей сети – 50 Гц;
- напряжение питающей сети – 220В;
- допускаются отклонения параметров питающей сети по частоте – не более 5%, по напряжению – не более 10%;
- режим эксплуатации – кратковременный, повторно-кратковременный, повторно-кратковременный с частыми пусками (S2-S4 по классификации ГОСТ 183);
- максимальная частота включений в час – 20 циклов (почему насосная станция включается очень часто, написано здесь);
- степень защиты двигателя – IP54.
Гидроаккумулятор
Для гашения гидроударов, оптимизации циклов включения и выключения насоса, подачи потребителю воды под давлением, непосредственно, после включения водоразборной арматуры, в состав насосной станции Джамбо 60/35 П-24 включен гидроаккумулятор общим объемом 24 л с горизонтальной установкой.
Корпус накопителя выполнен из углеродистой стали, окрашен в голубой цвет (краска предохраняет внешнюю поверхность от коррозии).
Давление воздуха внутри диафрагмы при незаполненном накопителе составляет 1,5 атм.
Материал диафрагмы (пищевой полимеризованный каучук) позволяет использовать насосную станцию для перекачки питьевой воды.
Эксплуатация гидроаккумулятора с жидкостями, нагретыми до температур более 50 градусов, не допускается.
Блок автоматического управления
Контроль циклов включения/выключения насоса-автомата Джамбо 60/35 П-24 осуществляет реле давления.
При заполненной системе и отсутствии водоразбора давление в гидроаккумуляторе растет до верхнего предела, после чего реле давления срабатывает, отключая насос (почему насосная станция не набирает давление — причины описаны в этой статье).
При включении водоразборной арматуры жидкость, накопленная в из гидроаккумуляторе, под давлением поступает к точкам водоразбора.
Давление в гидроаккумуляторе уменьшается, и при достижении порога, реле давления (нижнего) подает сигнал на запуск насоса.
Вода с выхода насоса питает потребителей и заполняет гидроаккумулятор.
При достижении верхнего порога срабатывания реле давления насосной станции (регулировка своими руками), выключается, и процессы повторяются.
Насосы Джамбо могут комплектоваться блоками автоматики с датчиком наличия потока.
В этом случае включение насоса осуществляется при снижении давления в системе до минимального уровня, а выключение – при отсутствии потока.
Установка гидроаккумуляторов в такой системе — не обязательна.
Важно! Насосная станция не допускает эксплуатацию без воды. В случае опасности появления такого режима автоматику с реле давления рекомендуется заменять блоком с датчиком потока. В случае опасности появления такого режима автоматику с реле давления рекомендуется заменять блоком с датчиком потока
В случае опасности появления такого режима автоматику с реле давления рекомендуется заменять блоком с датчиком потока.
В этом блоке предусмотрено защитное отключение насоса в случае «сухого» хода.
Наличие гидроаккумулятора для эксплуатации системы с датчиком потока препятствием не является.
Предназначение насосной станции
Для чего предназначены установки подачи воды? Это перекачка воды потребителю от источника водоснабжения (скважина, река, резервуар), а для этого необходимо специальное насосное повысительное устройство.
Именно насосная установка забирает воду через всасывающие трубопроводы и передает ее в жилой дом или производственное здание по напорным трубопроводам. Ни одна система водоснабжения не будет работать без насосных установок.
Насосы нужны для подачи воды на питьевые нужды, для тушения пожаров, перекачки бытовых и производственных сточных вод, осушение шахт и подвалов, скважинные и песчаные насосы. Существуют насосы для перекачки растворов, фекалий, чистых вод, нефтепродуктов. Подбор типа и марки насоса производится для каждого конкретного случая.
Популярные модели: al ko (алко), grundfos, гардена 3000 4, грундфос, джилекс джамбо 60 35, марина, вихрь и др.
Особенности эксплуатации и обслуживания

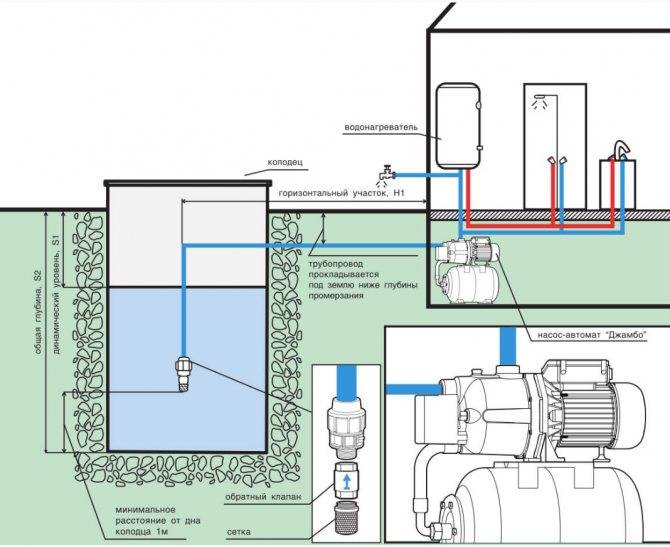

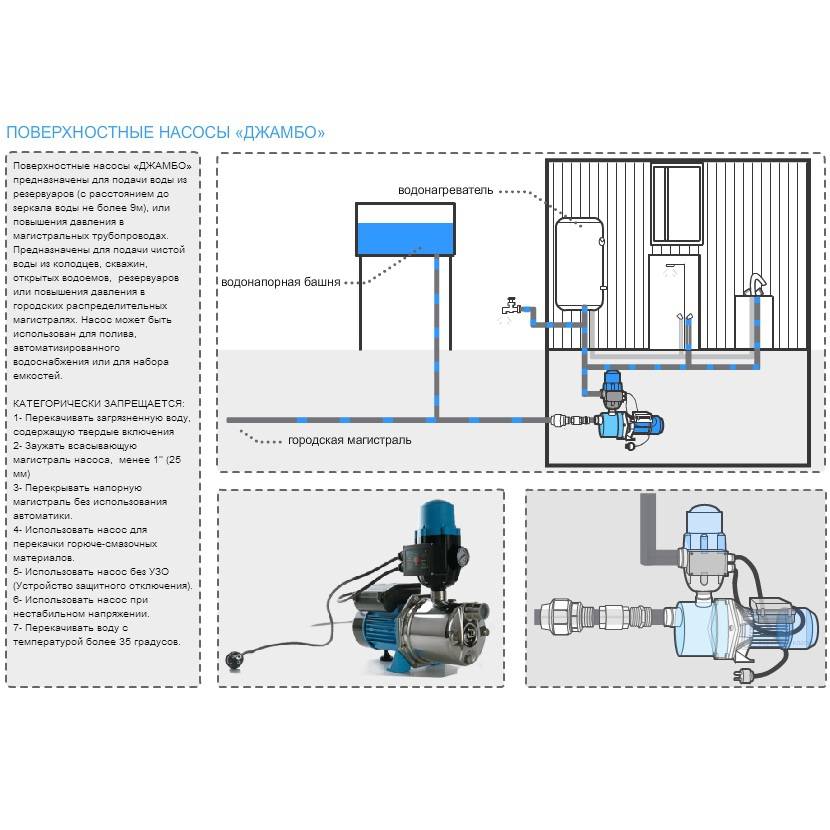

Схема установки
Насосные станции Джамбо продаются уже готовыми к установке. Главное правило при монтаже — не запускать оборудование на сухую. Нужно обязательно залить воду в систему.
Перед постоянной эксплуатацией следует отрегулировать рабочее давление с помощью манометра.
Раз в год желательно смазывать рабочие узлы станции. Если эксплуатация в зимнее время не предусмотрена, технику демонтируют и убирают до следующего сезона.
Ежегодно желательно проверять оборудование: отслеживать герметичность труб, следить за зеркалом воды в источнике.
Чтобы избежать вибрации техники при работе, лучше ставить агрегат на прорезиненную основу. Она же будет несколько глушить шум работающего оборудования.
При любых поломках стоит обращаться в сервисный центр. Хотя станции Джамбо от Джилекс согласно отзывам ломаются крайне редко.
Модельный ряд и технические характеристики
Несмотря на то, что все модификации станций Metabo собираются в Китае, немцы (владельцы бренда) тщательно следят за качеством выпускаемой продукции.
Metabo HWW 4000|20 GL
Модель относится к агрегатам средней мощности. Корпус станции выполнен из чугуна. Производительность составляет 3,3 м3/час. Вес — всего 16 кг. Мощность – 1,5 кВт. Напор – 55 м. Максимальное рабочее давление – 5,5 бар. Объем бака – 24 л. Высота подъема жидкости – до 9 м. Модель успешно перекачивает воду с небольшими включениями (до 5 мкм). Агрегат имеет отдельное водозаливное отверстие, что упрощает запуск станции. Дополнительно модель оснащена прочными уплотнительными кольцами. Это повышает ее срок службы.
Metabo HWW 4000|20 GL
Модель имеет следующие технические характеристики:
- производительность — 4 м3/час;
- глубина всасывания — до 9 м;
- напор — 48 м;
- мощность – 1 300 Вт;
- максимальное давление – 4,8 бар;
- объем гидроаккумулятора – 24 литра.
Станция при своей высокой мощности очень экономно расходует электроэнергию.
Metabo HWW 4000|20 S
Для станции Метабо присущи следующие технические показатели:
- мощность — 1,3 кВт;
- производительность — 4 м3/час;
- напор — 48 м;
- вес — 17,2 кг;
- объем накопительного бака — 24 л;
- корпус – нержавеющая сталь.
Установка оборудована приводным валом из нержавейки. В результате внутренние механизмы защищены от коррозии.
Metabo HWW 4000|20 S Plus
Одна из самых мощных моделей. Способна качать 9 м3 воды в час при мощности 1,9 кВт. Напор — 51 м, глубина всасывания — 9 метров. Максимальное рабочее давление – 5,1 бар. Эту модель насосной станции чаще используют для организации автономного водоснабжения сразу на несколько объектов. При этом установка способна перекачивать воду с включением мелких примесей (до 10 мкм).
Metabo HWW 4000|20 S Plus
Корпус установки выполнен из нержавейки. Станцию можно эксплуатировать даже без устройства специального помещения под неё. Глубина всасывания воды — до 8 м; напор — 48 метров; мощность агрегата — 1300 Вт; производительность — 4 м3/час. Объем накопительного бака – 24 литра.
Техника безопасности
Правильное подключение и безопасная эксплуатация насоса-автомата Джамбо 60/35 П-24 требует выполнения некоторых обязательных условий:
- эксплуатация насоса без воды не допускается;
- при работе насоса, необходимо избегать попадания воздуха во всасывающую магистраль;
- диаметр всасывающей магистрали должен быть выбран не менее диаметра входного отверстия насоса, а при глубине скважины (как найти воду участке) более 4 м и длине горизонтального участка всасывающей магистрали более 20 м – превосходить его;
- минимальный непрерывный наклон от насоса к источнику должен превышать 1 градус, отрицательные углы при монтаже всасывающей магистрали не допускаются.
Осторожность при работе с электрической частью
Пользователями станций Джамбо 60/35 П-24, в обязательном порядке, должны выполняться правила безопасности при эксплуатации электрооборудования.
Соответственно, работы по монтажу питающей сети, электрических розеток, и подключение устройства должны быть выполнены квалифицированными специалистами по электромонтажу.
В случае нарушения этого требования, продавец и компания-производитель не несут ответственности при возникновении неисправностей, вызванных нарушениями в питающей сети насоса-автомата.
Отклонение параметров сети электропитания свыше установленных пределов также могут являться причиной отказа от гарантийного и постгарантийного обслуживания насосной станции.
Должны выполняются следующие требования:
- эксплуатация насосной станции допускается только при наличии заземления;
- установка устройства автоматической защиты при утечке (УЗО), настроенного на ток утечки не более 30 мА – обязательна.
Следует помнить, что попытки открыть крышки насоса, подключенного к питающей сети, чреваты поражением электрическим током.
Некоторые дополнительные условия
Во время эксплуатации насосного оборудования рекомендуется придерживаться следующих условий:
- ремонт или разборка насосной станции собственными силами пользователя не допускаются;
- на зимний период или при длительных перерывах в работе насосной станции, ее необходимо демонтировать и отправить на хранения в сухое отапливаемое помещение (температура воздуха +1..+35 градусов), не допуская прямого воздействия солнечного излучения и нагрева со стороны нагревательных приборов;
- консервация на период хранения не требуется;
- отключить и убрать на хранение насос следует при опасности снижения температур ниже допустимого предела и замерзания жидкости в насосе и магистралях;
- насос во время работы не нуждается в обслуживании;
- периодически, необходимо, контролировать характеристики максимального напора (как стабилизировать давление воды в частном доме, написано здесь) и потребления электроэнергии – при отклонении от указанных в паспорте значений следует обращаться в сервисный центр;
- давление воздуха в накопительной емкости требуется контролировать ежемесячно (измерение проводится обычным автомобильным манометром).
При необходимости, следует подкачивать воздух до установленного значения – 1,5атм.; - контроль давления воздуха в гидроаккумуляторе (схему водоснабжения частного дома посмотрите здесь) осуществляют при слитой воде в напорной магистрали;
- не допускается эксплуатация насоса в помещениях, где существует опасность его затопления.
Насосные станции Джамбо пользуются популярностью среди владельцев частных домов, благодаря надежности и длительным сроком безаварийной работы. Строгое выполнение инструкции производителя — залог успешной эксплуатации оборудования на длительное время.
О предназначении насосных станций Джилекс, как выглядят и какую модификацию выбрать — узнаете во время просмотра видеоролика.
Какую выбрать для дома? Основные критерии выбора
Каждый житель частного дома должен сам выбирать модель и тип насосной станции, опираясь на свои потребности. Перед тем как остановиться на каком-либо устройстве стоит выделить основные параметры, которым оно должно соответствовать.
Такими критериями могут быть:
- Производительность – то, сколько аппарат должен выкачивать воды за определенное время.
- Глубина всасывания – максимальная высота, с которой необходимо качать жидкость.
- Напор воды.
- Объём гидробака – кол-во жидкости, которое можно будет использовать при внеплановом отключении электричества.
- Материалы, из которых сделан агрегат. Влияют на сроки эксплуатации и износа.
- Расстояние от места, на котором будет установлена система до точки извлечения воды.
В зависимости от нужд человека этот список может пополняться или уменьшаться.
Расчет нижнего предела давления – момент включения НС
Любая калибровка начинается с самого начала – определения минимально требуемого давления в кране, находящегося на самой высокой точке системы водоснабжения. К примеру, требуемый уровень в кранах на 2 этаже вашего дома – 2 бара. При этом помните о том, что давление в 1 бар создает столб воды, высота которого составляет 10 м.
Разумеется, на первом этаже давление будет выше. Просчитайте высоту, на которую будет подниматься вода от гидроаккумулятора до крайней точки водозабора. Если перепад, предположим, составил 8 м, то давление составит 0,8 бар. Дальше простая математика: сложить величину требуемого давления на втором этаже и высоту водяного столба, получится минимальное давление в трубах на уровне гидроаккумулятора. В нашем примере это 2,8 бар.
Далее следует определить давление воздуха в баке гидроаккумулятора. Хорошо использовать для этого шинный насос с манометром. При этом емкость должна быть пустой, а станция отключена от сети. Иначе сложно будет понять, на какое суммарное давление воздуха и воды настроено реле: в соотношение 2:1, или 1,5:1,5.
Регулировка верхнего и нижнего давления осуществляется аккуратным, постепенным вращением прижимных гаек: по часовой стрелке для увеличения показателя, против часовой – для уменьшения. При этом некоторые заводы-изготовители рекомендуют уровень включения выставлять на 0,1 бар выше желаемого, то есть в примере эта величина составит 2,9 бара.
Проверить достаточно просто: когда система включена, открываем кран, сливаем воду из бака и отслеживаем по водяному манометру тот момент, когда реле включит насос. Минимальный предел давления воздуха в гидроаккумуляторе – 0,78 бар.
Расчет верхнего уровня давления – момент выключения НС
Теперь нужно определиться с верхним давлением, то есть моментом, когда реле будет отключать насос.
Мастера, как правило, выставляют разницу между точками включения и выключения до 1 бара. Объясняется это тем, что вода в смесителях будет выдаваться одной температуры. Конечно, пользователям удобно. Есть одно «но»: гидроаккумулятор будет слишком часто запускаться и глохнуть, что негативно сказывается на сроке бесперебойной службы устройства.
Именно поэтому, согласно расчетам производителей, разнос между Pи ΔP должен составлять не менее 1,4 бар при любых значениях давления. Для нашего примера получается 2,9+1,4=4,3 бара.
Устанавливая значения Pи дельта-P, обязательно надо учитывать предельное давление, на которое рассчитан гидроаккумулятор и стараться не превышать его. Данные, как правило, указываются в техническом паспорте изделия. Кроме того, слишком высокое давление может негативно сказаться на смесителях и резиновых подводных шлангах, для которых также устанавливается максимально допустимый уровень.
Большинство проблем с регулировкой давления и работой реле связаны с нарушением работы мембраны гидроаккумулятора. Нарушение режима включения-отключения происходит из-за того, что мембранная камера в отсутствии воды лежит на дне бака. Поскольку в ее составе есть бутилкаучук, в неработающем механизме она слипается и перестает выполнять свои функции
Проблема устраняется путем осторожного продувания: стравливается воздух из аппарата до 0,5 бар, включается насос и постепенно накачивается до 1 бара воды. Мембрана расправится. Следом уже по схеме: слить воду, заново накачать воздух при помощи автонасоса
Дальнейшая регулировка реле будет осуществляться без проблем
Следом уже по схеме: слить воду, заново накачать воздух при помощи автонасоса. Дальнейшая регулировка реле будет осуществляться без проблем.
Как правильно провести регулировку
Реле РДМ-5 предусмотрено для насоса с гидроаккумулятором и состоит из металлического кожуха, внутри которого располагается контактная группа, управляемая резиновой мембраной, связанной с подающей магистралью. Прибор автоматически запускает станцию при снижении напора в трубопроводе до нижнего заданного предела и отключает питание при достижении максимального уровня.
- напряжение: 220-230 В;
- температура: 0…+40°С;
- рекомендуемый размер давления: 1,1-4,8 атм;
- нижняя граница срабатывания – 1,2 атм;
- верхний уровень – 3,1 атм;
- разница давления: 1,8 атм.
Подключение и настройка реле РДМ-5:
- Подключить устройство к выпускному штуцеру насоса.
- Открыть защитный кожух.
- Подсоединить контакты РД к центральной электрической сети при помощи трехжильного кабеля сечением 1,5 мм² (паспорт прибора).
- Запустить установку, при этом все краны в системе должны быть открыты. После удаления воздуха из водопровода перекрыть подачу и отключить питание.
- Установить кожух РД.
- Запустить станцию и зафиксировать нижний порог срабатывания.
- Подождать какое-то время, пока давление в магистрали не достигнет предельного уровня, при этом станция должна отключиться автоматически. Запомнить или записать значение, которое было на шкале манометра.
- Полученные результаты сравнить с заводскими рекомендациями. Если снятые параметры отличаются от нормативов или работа реле не обеспечивает достаточную силу напора, можно подкорректировать настройку самостоятельно.
Как настраивается нижний предел давления
Технические показатели РД, установленные на заводе, могут не соответствовать местным условиям эксплуатации. Конструкция прибора предусматривает регулировку параметров реле своими руками. Перед началом корректировки необходимо убедиться, что давление перед расширительным баком будет равно 1,3-1,4 атм. В противном случае все проделанные манипуляции не приведут к желаемому результату, так как контакты электроприбора не будут смыкаться и станция не заработает.
Под кожухом приспособления расположены маленькая и большая гайка с пружинами. При вращении регулировочного механизма вправо максимальный предел срабатывания увеличится. Снижение границы отключения происходит при движении гайки в противоположную сторону.
Точная регулировка – инструкция по стабилизации давления в домашней системе водоснабжения:
- Отключаем гидроаккумулятор и присоединяем РД к точке приема.
- Запускаем насос, проверяем непроницаемость системы и работу агрегата на стандартных настройках.
- Манометр зафиксировал 3 атм.
- Снимаем кожух реле.
- С помощью большого механизма корректируем порог остановки насоса, рекомендуемые значения – 2,5-3,1 атм.
- Устанавливаем гидроаккумулятор на место и проверяем в нем давление (норма – 1,5 атм).
- В самой высокой точке водозабора открываем кран, отслеживаем силу напора и фиксируем момент запуска насоса (нижний уровень).
- Закрываем кран, наблюдаем повышение давления и отмечаем верхнюю границу остановки устройства.
Начальную границу срабатывания можно отрегулировать ослаблением или усилением затяжки маленькой гайки с пружиной, а также путем снижения концентрации воздуха в расширительной камере гидроаккумулятора.
Регулировать или нет — как определить?
В случае, когда оборудование покупается в собранном виде, необходимо убедиться, что давление в насосной станции находится в допустимом диапазоне.
Стандартные заводские настройки лежат в пределах:
- включения – 1,5-1,8 атм.;
- выключения – 2,5-3 атм.
Далее остается проверить, устраивают ли такие параметры семью.
Изменяют параметры системы также, если начинают чувствовать дискомфорт во время пользования водопроводом. Потребитель, для которого удобен средний напор для мытья посуды и принятия душа, выберет низкий порог включения двигателя.
Когда человек активно пользуется гидромассажным устройством, хочет, чтобы ванная и стиральная машина заполнялись водой максимально быстро, ему необходима интенсивная работа станции с частым включением мотора.
