Основные разновидности насосов для полива
Современные насосы очень разнообразны по своему функционалу, поэтому при выборе такого устройства следует точно знать, для каких целей он будет использоваться.
Виды насосов для полива:
- Бочковой. Данный тип насосов удобно использовать при отсутствии постоянного источника воды. Достаточно набрать в любую ёмкость требуемое количество воды, сверху закрепить насос и можно начинать полив. В комплекте к устройству идут поливочный шланг с удобной рукояткой, регулятор потока и фильтр. Насосы такого типа обладают малым весом (не более 4 кг), это позволяет переносить их без приложения усилий. Также, во время полива, в ёмкости можно размешивать различные добавки, таким образом, проводя дополнительное опрыскивание.
- Поверхностный. Такой тип устройств не требует монтажа, насос достаточно установить на поверхности, а в колодец или скважину вывести водозаборный шланг. Также к прибору подключают трубу основной магистрали, через которую будет происходить полив. Основным недостатком этого устройства является невозможность его установки на открытом воздухе, это приведёт к его скорой поломке.
- Погружной. Чаще всего используются для скважин. Основной принцип работы устройства – поднятие воды с глубины. Чем глубже скважина, тем мощнее должен быть насос. Основной недостаток заключается в необходимости демонтажа устройства на время зимнего и осеннего периода. Также, для монтажа, потребуется вызывать специалистов.
- Дренажный. Для полива используется очень редко, так как функционал данной разновидности насосов предназначен для откачки фекальных масс. Но, многие хозяева дачных участков подбирают устройство малой мощности, что позволяет использовать его в качестве прибора для полива.
Сравнительные характеристики
В таблице приведены сравнительные характеристики погружного, полупогружного и поверхностного насосов.
| Погружной насос | Полупогружной насос | Поверхностный насос | |
| Надежность | Невысокая. Мотор, а также торцевые уплотнения испытывают химический износ. В результате возможно попадание жидкости в мотор. | Высокая. Мотор, а также торцевые уплотнения, не соприкасаются с жидкостью. Опасности попадания жидкости в мотор нет. | Средняя. Необходим контроль мотора и всех составляющих частей перед запуском двигателя. |
| Ремонтопригодность | Низкая. В случае поломок необходимо ждать специальных запасных частей, так как конструкция мотора и уплотнений специфическая. Для ремонта требуется извлечение насоса из жидкости, или емкости, что увеличивает временные затраты. | Высокая. В случае поломок демонтаж устройства не требуется. Для ремонта подходят отечественные детали и торцевые уплотнения. | Высокая. В случае поломок демонтаж устройства не требуется. Для ремонта подходят отечественные детали и торцевые уплотнения. |
| Мобильность | Возможность быстрого перемещения, самостоятельного монтажа, установки практически на любой поверхности. | Необходимы крепления для монтажа, а также специальные подъемные механизмы, без которых установка усложняется в разы. | Легко монтируется на подвижной раме или легкой тележке. |
| Цена | В результате использования мотора погружного насоса стоимость выше остальных агрегатов в 1,5 — 3 раза. | Относительно невысокая стоимость. | Относительно невысокая стоимость. |
| Температура перекачиваемой жидкости | Осуществляется охлаждение двигателя, что ограничивает температуру до + 90 градусов. | Насос способен перекачивать жидкость температурой выше + 450 градусов. Это обусловлено тем, что двигатель расположен вне жидкости. | Двигатель не погружен в жидкость, однако температура перекачиваемого материала не более 260 градусов. |
| Простота монтажа | Высокая простота. Не нуждается в специальных устройствах, можно установить самостоятельно. | Средняя. Необходимы специальные монтажные крепления. Проводятся работы по закреплению насоса на крышке резервуара специальными болтами. | Высокая простота. Не нуждается в специальных устройствах, можно установить самостоятельно. |
| Глубина всасывания/погружения | Не ограничена | До 6 м. Изготовление насоса большей длины производится под заказ. | До 8 метров. При большой длине патрубка в горизонтальной части или высокой удаленности насоса от источника, длина сокращается. |
| Создаваемый напор | До 100 м — одноступенчатым насосом, до 3 000 м — многоступенчатым. | До 160 м — одноступенчатым, до 2 000 м — многоступенчатым. | До 77 м максимум. |
| Подача насоса | Не более 7000 м3/ч. | Не более 90 000 м3/ч. | Не более 1200 м3/ч. |
Отличие полупогружного и погружного, как можно сделать вывод, не слишком большое. Разница в принципе монтажа является существенной в том случае, когда необходимо осуществлять перекачку жидкости с большей глубины, с которой не справится полупогружной насос. А выбирая, поверхностный или погружной насос необходимо приобрести, учитывают все параметры жидкости и скважины.
Производители
В процессе выбора подходящего товара также следует учитывать имя производителя. Как показывает практика, наиболее надежными являются товары следующих производителей:
Grundfos
Известная датская компания, занимающаяся изготовлением и продажей оборудования насосного направления разного типа, которая ведет свою деятельность с 1945 года.
В ассортименте предприятия можно найти агрегаты, предназначенные для перекачивания питьевой, минеральной, дождевой, морской воды в системах индивидуального и производственного водоснабжения.
Speroni
Это итальянская компания, которая занимается выпуском насосов и насосных станций с разными характеристиками. В каталоге производителя можно найти скважинные многоступенчатые конструкции для 4 и 6-дюймовых скважин, изготовленные из нержавейки и более бюджетных материалов.
Джилекс
Крупный российский производитель систем водоснабжения, очистки и водоотведения. В каталоге производителя представлены погружные скважинные агрегаты с показателем мощности от 470 до 2200 Вт и разным диаметром корпуса. В линейке устройств предложены преимущественно системы для перекачивания чистой воды.
Belamos
Компания производит насосы и насосные станции разного назначения. В каталоге производителя можно найти скваженные винтовые, вихревые и центробежные модели. Здесь также можно найти устройства серий SP и TM, предназначенные для перекачивания сверхбольших объемов воды.
Такие агрегаты применяются в основном для подачи воды из больших колодцев, резервуаров и других объемных источников.
Выбор места для скважины
Обычно профессиональные бурильщики не дают четких рекомендаций по поводу того, где именно следует копать шахту. Воду они найдут везде, а вот пользоваться в итоге водопроводом придется вам
Какие параметры важно учитывать при обустройстве скважины?
- В санитарных нормах четко прописано расстояние от водозабора до других объектов. Это 5 метров от жилого строения и 25 от септика. Вам необходимо решить, где будет парковка или гараж, курятник или другие строения для скота и птицы. Кроме того, скважина обязательно должна быть размещена на расстоянии не менее 10 метров от соседского забора. Не редки ситуации, когда соседские постройки могут просто-напросто испортить воду, например, как в случае с установленной неподалеку уборной. Помните об этом, ведь даже самая герметичная шахта со временем может начать пропускать вредные стоки.
- На участке с выраженным рельефом нельзя бурить скважины для воды в низинах. Во время весеннего таяния снега вода может загрязниться за счет стоков. К примеру, кишечная палочка способна жить в воде более года! Причем участок должен быть оценен профессионалами. Уклон в 3 градуса невозможно заметить, однако этого может быть достаточно для загрязнения воды.
- Если же другого выхода нет и вам придется проводить буровые работы в низине, перед тем, как подключить скважину, необходимо сделать качественную дренирующую систему.
- В радиусе 5-7 метров не должно быть растений и деревьев даже в планах на будущее.
- Учтите, что также понадобится место, на котором будет размещаться оборудование для бурения и укладки труб ПНД. Площадка для доступа техники должна иметь такие размеры – не меньше 4 метров в ширину и не менее 9 метров в длину.
- Обязательно следует оставить запасное место для другого водозабора. Дело в том, что в крайне редких случаях возможно сделать ремонт существующей системы.
- Ни в коем случае нельзя размещать источник в подвале дома! Обычно там делают подключение насоса к так называемым абиссинским скважинам. Однако вода из нее годится разве что для полива растений.
Идеальным местом для бурения может стать свободная лужайка, которая находится на нужном расстоянии от всех построек. Скрыть люк можно при помощи небольшой садовой скульптуры или фонтана.
Устройство и принцип действия поверхностного насоса
Устройство поверхностных насосов состоит из прочного корпуса, расположенных в нем рабочих колес и двигателя, который приводит вал с колесами в действие. Для более плавной работы между валом и мотором находятся подшипники.
Принцип работы оборудования основан на разрежении давления. На входе в агрегат образуется перепад давления, который толкает воду внутрь насоса. В условиях полного вакуума внутри рабочих камер прибора жидкость всасывается активнее. Тем не менее, внутри шланга постоянно будет присутствовать небольшое количество воздуха. Из-за этого подача воды устройством никогда не будет максимальной. В связи с такой особенностью, поверхностные насосы никогда не применяются для работы на глубине более чем 7–8 м.
Как выбрать и установить насос в скважину
Перед тем как выбрать центробежный насос для скважины, нужно проанализировать следующие параметры:
Требуемый расход воды. От него зависит, какой мощности и производительности должен быть агрегат. Например, только для водоснабжения дома из скважины для семьи из 2-4 человек будет достаточно насоса производительностью 50-60 л/мин. Более мощное устройство потребуется, если вода нужна ещё и для полива, наполнения бассейна и т.д.
Глубина скважины. Инструкция к насосу содержит сведения о том, на какую высоту он способен поднять воду. Это значение должно быть хотя бы на 10% больше полной глубины вашей скважины, чтобы оборудование не работало на предельной мощности.
Диаметр обсадной трубы
Так как в скважинах чаще всего используют погружные (глубинные) насосы, то их габариты обязательно следует соотносить с этим параметром.
Для поверхностных моделей это не важно, так как подключение центробежного насоса к скважине выполняется вне сооружения.
Более подробно следует остановиться на выборе агрегата по месту его установки. Речь идет о выборе между поверхностными и глубинными моделями.
Первым предпочтение отдают в том случае, если глубина, с которой будет забираться вода, не превышает 8-10 метров – они дешевле, проще в монтаже и обслуживании, но при условии круглогодичного использования требуют установки в утепленном помещении.
Установка поверхностного насоса
Для глубоких артезианских скважин единственным вариантом являются погружные насосы, работающие не на всасывание, а на выталкивание воды на большую высоту. Информация о предельной глубине, на которой они могут работать, указывается в паспорте изделия.
Установка центробежного насоса в скважину выполняется путем его подвешивания на прочном тросе или металлической цепи.
На фото – подготовка насоса к погружению
Сложность состоит в том, что вместе с насосом в воду опускается силовой кабель, подающий электропитание к двигателю
Важно обеспечить его качественную гидроизоляцию, и эту работу лучше поручить профессионалам

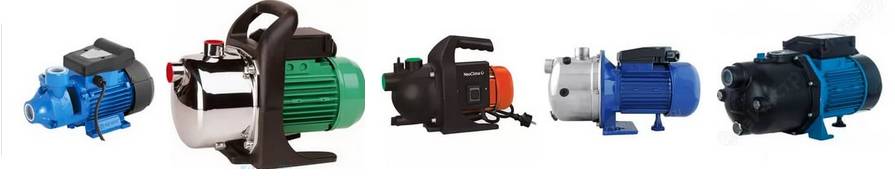

Виды и описание поверхностных насосов
Поверхностный насос для частного дома может иметь разную конструкцию. Все имеющиеся на рынке агрегаты делятся на несколько видов:
- Центробежные насосы – приборы этого типа обладают высоким КПД – около 92 %, надежностью и длительными сроками эксплуатации. Вместе с тем, такие агрегаты не способны создать высокое давление. Устройство центробежного насоса состоит из рабочего вала и двух рабочих колес;
- Эжекторные насосы – большинство таких агрегатов являются двухконтурными, то есть к ним необходимо подключать две трубы. По первой трубе вода попадает в эжектор, где поддается воздействию разных давлений. По второй трубе вода проходит непосредственно к насосу. В наши дни эжекторные насосы встречаются все реже, так как их вытесняют более совершенные погружные устройства.
Поверхностные насосы также делятся между собой по предназначению. В зависимости от этого в магазинах можно встретить:
- Дренажный насос – этот агрегат используется для сильно загрязненной воды. Такого рода прибор идеально подходит для полива и для других бытовых нужд, где не требуется чистая вода. Максимальный диаметр твердых частиц в воде не должен превышать 12 см. Поверхностные насосы такого типа часто используются для бочки, бака и других хозяйственных резервуаров;
- Фекальный насос – применяется для очистки выгребных ям. Устройство этого типа оборудовано ножами, которые измельчают всякого рода мусор, имеющийся в жидкости. Самовсасывающий насос этого типа изготавливается из прочных надежных материалов, не требует частого ремонта и специального обслуживания.
Классификация поверхностных насосов для дачи поможет выбрать подходящее оборудование с минимальным потреблением энергии и достаточным запасом мощности.
Преимущества глубинных насосов для скважины
Основным их преимуществом считается бесперебойная и бесшумная работа.
А именно:
- Оборудование такого типа имеет простую и быструю установку.
- Рассчитано его использование на больших глубинах, на которых простые насосные станции не смогут справиться с забором воды.
- Имеют довольно длительный срок использования и гарантию от производителя или продавца.
- Форма оборудования — цилиндрическая.
- Двигатель в нем погружен в специальную жидкость для охлаждения, что не дает возможности в процессе работы перегреваться оборудованию.
- Глубинные насосы устанавливаются на дно скважины или недалеко от него.
- Имеет стойкое покрытие, а также плавающую подвеску.
Особенности эксплуатации поверхностных насосов
Поверхностные насосы, как понятно из названия, устанавливают на поверхности. Это относительно недорогие и вполне надежные устройства, хотя для очень глубоких скважин они не подходят.
Редко найдешь поверхностный насос, который может подавать воду с глубины более 10 метров. И это только при наличии эжектора, без него показатели еще ниже.
Если на даче имеется скважина или колодец подходящей глубины, можно смело выбирать для участка поверхностный насос.
Можно взять модель с относительно невысокой производительностью для полива или более мощное устройство, которое эффективно обеспечит водой частный дом. Удобство поверхностных насосов очевидно: прежде всего, это свободный доступ для настройки, технического обслуживания и ремонта.
Кроме того, установка такого насоса на первый взгляд выглядит очень простой. Насос нужно установить в подходящем месте, опустить шланг в воду, а затем подключить устройство к электропитанию.
Если насос нужен только для полива, можно приобрести и поставить его без каких либо дополнительных элементов.
Галерея изображений Фото из
Для извлечения воды из абиссинского колодца используются только поверхностные насосы
Насосные станции могут применяться в откачке воды из неглубоких скважин
Перекачка воды из открытого водоема преимущественно выполняется поверхностным насосным оборудованием
Вариант 1: забор воды из колодца
Вариант 2: откачка воды из скважины-иглы
Вариант 3: откачка из глубокой скважины
Вариант 4: перекачка из открытого водоема
Для оптимизации работы прибора рекомендуется позаботиться об устройстве автоматизированного управления. Такие системы могут отключить насос при возникновении опасной ситуации, например, если вода в него не поступает.
“Сухой ход” не рекомендован практически всем моделям поверхностных насосов. Можно также автоматизировать отключение насоса, если окончилось время полива, заполнен необходимый объем и т.п.
Виды гидробаков
Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.
По назначению они бывают трех видов:
- для холодной воды;
- для горячей воды;
- для систем отопления.
Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.
Два вида гидроаккумуляторов
По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.
Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.
Типы поверхностных насосов
Такие устройства бывают двух типов:
Вихревые. Имеют очень малую глубину всасывания. Используются такие аппараты, чаще всего, для того, чтобы отрегулировать уровень давления в водопроводе, а не для забора жидкости. Их цена не очень высокая, но они достаточно капризны при подаче воды, в которой есть механические примеси.
Вихревой поверхностный насос
- Центробежные. Изготавливаются больших размеров, более дорогие, но и устойчивее.
- Поверхностные насосы для грязной воды или напорные. Очень часто хозяину частного дома приходится решать задачи по откачке грязной воды. Такое оборудование предназначено для выкачивания жидкости из дренажных колодцев и специальных котлованов, отвода сточных вод.
- Самовсасывающие устройства перекачивают относительно чистую воду, возможно закачивание жидкости с воздухом.
Основной характеристикой поверхностных насосов служит глубина всасывания воды – глубина колодца, откуда насос может выкачивать жидкость самостоятельно, при его абсолютном заполнении водой. Сделать стабильным процесс всасывания может помочь установка в корпусе центробежного насоса эжектора, что позволяет недососу нормально работать, даже при наличии в системе воздуха или небольших размеров воздушных пробок.
Такие агрегаты широко применяются в индивидуальных системах обеспечения водой. Они могут производить подъем жидкости с глубины колодца до 8 метров. При глубине колодца от 8 до 15 метров, можно использовать двухтрубный центробежный насос с внешним эжектором.
Центробежный самовсасывающий насос
Помимо поверхностных насосов используются и насосные станции, которые дополнительно включает в себя напорный накопитель и блок управления. В некоторых моделях встроено устройство, способное предохранить станцию от сильного нагрева. Важным элементом оборудования является гидроаккумулятор.
Порядок работы насосной станции имеет такую последовательность:
- Насос в гидроаккумулятор подает воду.
- Устройство выключается и вода используется из гидроаккумулятора.
- После падения в устройство воды до фиксированного уровня, насос вновь включается.
Поверхностные насосы используются:
- На предприятиях, осуществляют подачу воды в системы пожаротушения и оборотного водоснабжения из накопительных водоемов.
- Для сельского хозяйства, в организации систем ирригации и полива.
- В строительстве с их помощью можно подавать техническую воду для приготовления растворов.
- В ЖКХ помогают при осушении затопленных помещений.
- На приусадебных участках они используются для подачи воды из скважин, для обеспечения полива приусадебного сада и огорода.
Конструкции поверхностных насосов
Назначение поверхностных агрегатов определяет их принцип действия и отличия в исполнении отдельных узлов.
Например, по методу образования рабочего давления различаются такие типы аппаратов:
- Струйные.
- Многоступенчатые.
- Центробежные.
Для первых типа могут поднимать воду с глубины до нескольких метров, даже если всасывающий шланг будет пустым, что особенно удобно когда агрегат используется нерегулярно. Именно такие поверхностные насосы представляют собой идеальный вариант для дачи.
Использование сразу нескольких рабочих колес в многоступенчатых насосах гарантирует более высокое рабочее давление при низком потреблении электроэнергии, что делает их использование экономичными. Если вода сильно грязная, необходимо использовать центробежные поверхностные аппараты, у которых открыто рабочее колесо, что дает возможность применять их при перекачке фекальных жидкостей, откачивать воду из строительных котлованов, из подвалов затопленных домов, в ирригационных системах.

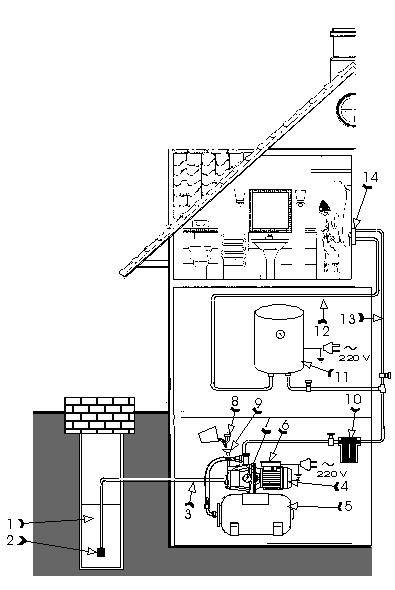

Примерная схема водоснабжения, с устройством поверхностного насоса и автоматической системой управления им, показана на фото.
Схема водоснабжения дома
Здесь: поз. 1 – колодец; 2 – клапан обратный; 3 – шланг для всасывания; 4 – насос поверхностный; 5 – гидроаккумулятор; 6 – реле для контроля давления; 7 – манометр; 8 – пробка, закрывающая заливное отверстие; 9 – отверстие для заливки воды; 10 – фильтр, используемый при механической очистки; 11 – водонагревательное устройство; 12 – горячая вода; 13 – холодная вода; 14 – точка для потребления жидкости.
Как работают поверхностные насосы хорошо видно на видео в этой статье.
Установка насосной станции в скважину
Разумеется, сама станция в скважину не монтируется. В шахту источника вводят либо заборную трубу, либо две трубы, которые соединяют с выносным эжектором.
Причем технически обе операции осуществляются практически аналогично, а именно:
Схема установки насосной станции с выносным эжектором
- В грунте возле каркаса шахты скважины или колодца делается подкоп (траншея), на глубину промерзания грунта.
- У дна траншеи в обсадной трубе скважины или в кольце колодца высверливается отверстие, диаметром от 32-34 миллиметров. Или два отверстия с аналогичными габаритами (для станции с выносным эжектором).
- Далее нужно использовать специальный адаптер – угловой фитинг, с помощью которого можно обустроить сопряжение внутреннего трубопровода, проложенного в шахте колодца или скважины, и внешнего участка, протянутого (по траншее) до заборного патрубка станции. Этот адаптер состоит из двух частей: внутренней, к которой монтируют водозаборный шланг с эжектором (или без него) и внешней, стыкуемой с траншейным трубопроводом. Обе части соединяются с помощью резьбовой пары – ниппель внутренней части и накидная гайка внешней части.
- После сборки адаптера траншея засыпается.
В итоге, с помощью адаптера удается собрать не только надежное, но и герметичное сопряжение внутреннего и траншейного участков водозаборной трубы.
Причем станция со встроенным эжектором предполагает относительно малый объем земляных работ – траншея роется лишь до пристройки, и применение одного адаптера. Станция с внешним эжектором нуждается в достаточно объемных земляных работах – траншея роется до самого фундамента строения (максимальная длина 40 метров).
Выбор по чистоте воды
Для определения критерия выбора по чистоте воды используют следующие показатели:
- Чистая вода: содержание твёрдых микрочастиц не более 150 гр/м – допустимо применение всех видов поверхностных насосов, скважинных установок и их различных модификаций.
- Средняя степень загрязнённости: содержание микрочастиц и примесей не превышает 200 гр/м – такая вода подходит только для фонтанных агрегатов, некоторых видов насосных станций с циркуляционным типом двигателя и дренажных систем.
- Тяжёлая грязная вода: показатель концентрации механических микрочастиц более 200 грамм на кубометр. Применяют только дренажные и канализационные поверхностные устройства.
Самостоятельная оценка чистоты воды при установке колодца или скважины на питьевую воду недопустима. Кроме скорого износа всей локальной гидросистемы, вы рискуете получить элементарное пищевое отравление
