Разрешено ли проводить электрику без подрозетников
Подрозетники для бетона
Главное назначение установочной коробки — надежная фиксация в стене розетки и кабеля. Они могут расшатываться, если их просто вмуровать в бетонную смесь без подрозетника. Вилка любого электроприбора туго входит в гнезда точки питания. При ее обратном отключении приходится прикладывать усилие, попросту тянуть. Если в стене не будет подрозетника, со временем скрытая проводка просто вывалится из стены в руки пользователю. Это чревато опасными аварийными ситуациями.
Особое значение имеет накладной (наружный) элемент при монтаже проводки по деревянным стенам. Здесь без установочной коробки не удастся зафиксировать точку питания.
Инструкция по монтажу
Разметка
Перед тем, как приступить к просверливанию отверстий для установки, необходимо точно определить, где будут размещаться в помещении розетки и выключатели. Такую систему продумывают в зависимости от наибольшей функциональности, внешнего вида помещения и удобства использования.
В настоящее время ни в одном нормативном документе не содержится достаточно жестких норм относительно установки данных систем, входящих в конструкции электрической проводки. Стоит отметить, что это справедливо не только для квартиры, но и для частного дома.
Тем не менее здесь также есть ряд определенных правил:
- В жилом помещении розетка размещается на высоте 30 см от поверхности чистого пола. В случае с выключателями данный показатель возрастает до 90 см. Во всяком случае подобное решение является наиболее удобным при использовании электричества для бытовых нужд.
- При планировании установки выключателя стоит помнить, что от края дверной коробки он должен находиться на расстоянии минимум 10 см.
- В кухонном помещении розетки ставятся на высоте хотя бы 15 см от поверхности столешницы.
Когда точное местоположение будет установлено, на стене делают метку, которая и будет ролью центральной части подрозетника. От центра проводят 2 линии, пересекающиеся между собой под прямым углом. Они условно обозначают вертикальную и горизонтальные плоскости соответственно. Когда эти линии будут нанесены и все разметочные работы будут завершены, в дальнейшем заделывать отверстие под розетку будет значительно проще, например, с помощью гипсовой или алебастровой смести.

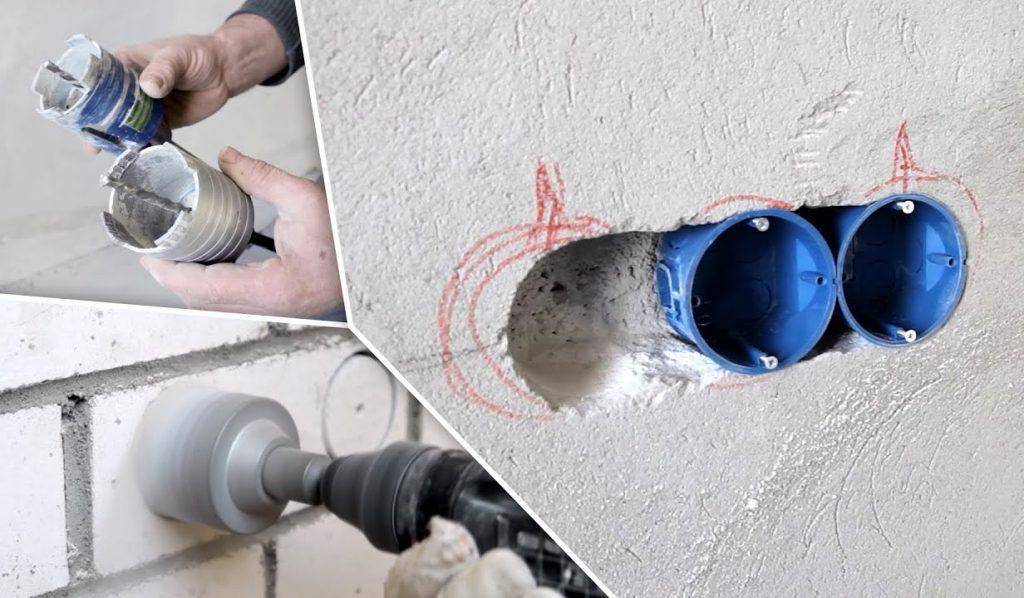

Отверстие для подрозетников
При проделывании в бетонной стене отверстий под последующую установку подрозетника лучше всего приобрести коронку с победитовыми зубьями. Ее диаметр составляет 70 мм. С ее помощью сверлятся отверстия, куда в дальнейшем и будут устанавливаться разного рода электрические приборы.
Для того, чтобы точно просверлить в бетоне отверстие для подрозетника, у коронки есть сверло с победитовым наконечником. Метод здесь будет такой – сначала в центральной части с помощью обыкновенного победитового сверла просверливают отверстие диаметром 6-8 мм, после чего уже начинают работать коронкой. В итоге получаются весьма ровные отверстия, не нуждающиеся в дальнейшей обработке.
Когда отверстие будет подготовлено, пробуют вставить туда подрозетник. Если сделать это не получается, то необходимо отверстие несколько расширить. Для этого можно взять коронку немного большего диаметра, увеличить отверстие при помощи болгарки, стамески или любым иным способом.
После того, как отверстие будет подготовлено под установку, приступают к заведению проводов. Для этого проделывают небольшую штробу и пропускают по ней электрический провод, заводя его в специальную нишу, имеющуюся в подрозетнике. Сделать это довольно легко, главное здесь следить за тем, чтобы провод не находился под напряжением.
Фиксация в стене
Как правило, для того, чтобы подрозетник был надежно закреплен в бетонной стене, применяют строительный гипс или алебастр. Непосредственно перед нанесением раствора нишу тщательно очищают от пыли и мусора, потом смачивают грунтовкой. Последний пункт также обязателен, так как гипсовые или алебастровые растворы способны вытягивать влагу, а при ее нехватке значительно ослаблять соединения.
Не нужно разводить слишком много раствора, так как он очень быстро застывает. Вполне достаточно будет сделать количество, необходимое строго на 1 подрозетник.
Нюансы установки нескольких подрозетников
В принципе, такая работа ничем не отличается от установки одинарного подрозетника, однако здесь для прокладки провода придется применять специальные соединительные элементы – так называемые бабочки.
Здесь также несколько сложнее будет с разметкой, так как нужно будет сразу рассчитывать на то, что рядом будут находиться несколько подрозетников. Ниши для размещения бабочек пропиливают болгаркой.
Как правильно выбрать коронку для подрозетника
Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.
Распространенные виды напаек:
- Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
- Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
- Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.
Выбор коронки для подрозетника зависит от материала, из которой построены стены
Обратите внимание! Коронки с алмазным напылением, в отличие от карбидно-вольфрамовых и твердосплавных, не разрушаются при попадании на арматуру. Они пригодны для ее нарезки
Оптимальный диаметр коронок для подрозетников в стенах из разных материалов
Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.
Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.
В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.
Размеры коронок соответствуют стандартным габаритам подрозетников
С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.
В качестве отделки для стен из кирпича используется:
- вагонка;
- гипсокартонные листы;
- штукатурка и т.п.
Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.
Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.
Для сверления отверстий в бетонных стенах используются специальные инструменты и насадки
Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки
очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.
- Предыдущее: Охранная сигнализация для гаража: 9 советов по выбору
- Следующее: Базальтовые маты и их применение: лаконично о популярном материале
Разбираемся с видами и типами
Классифицируются подрозетники по многим признакам, но основным считается их деление по материалу изготовления. Так, встречаются следующие модели:
Пластиковые, являющиеся самыми удобными и практичными, так как основа выполнена из негорючего материала, что повышает безопасность проводки и делает возможным его использование на деревянных поверхностях.
Металлические коробки более долговечные, но из-за способности нагреваться и проводить электрический ток, отходят на задний план, уступая место более безопасным и практичным вариантам. Однако с производства данные модели не сняты, так как монтирование скрытых розеток в деревянных домах возможно только с металлическим подрозетником.
Деревянные накладки ранее часто использовались при наладке проводки открытого типа, являясь удобным промежуточным основанием для крепления розетки непосредственно к стене. Сейчас они практически не встречаются, только при монтаже самодельной проводки в банях, гаражах и других хозяйственных построек.
Также разнятся модели по особенностям конструкции:
- Наличие или отсутствие фиксирующих лапок (в полых гипсовых стенах они необходимы, а подрозетники для гипсокартона, бетона, кирпича и газобетона закрепляются слоем алебастра).
- Открытые или скрытые.
- Одиночные и составные (составные имеют специальные крепления, позволяющие собирать в один блок до пяти стаканов).
- Стандартные и углубленные.
Размеры подрозетников также могут отличаться. Стандартной считается круглая модель с диаметром 65 см и глубиной 40 см, однако встречаются узкие варианты высотой в 25 мм или углубленные на 80 мм. Габариты коробок квадратной формы чаще всего 70 на 70 мм, однако бывают и отступления от стандартов.
С этим читают
Карбидно-вольфрамовая коронка
Насадки с режущей кромкой из карбида вольфрама одинаково легко сверлят бетон, кирпич и кафель. Это удобно, когда требуется сделать отверстие для подрозетной коробки на отделанной кафелем стене. Бур предназначен для работы дрелью или перфоратором мощностью не менее 800 Вт безударным способом. При попадании на арматуру напайка снимается, поэтому при сверлении лучше использовать карбидно-вольфрамовые буры в сочетании с алмазными аналогами того же внешнего диаметра. Цена карбидно-вольфрамовых устройств от 250 руб.
Основные виды коронок для сверления бетона
Как штробить стены под проводку — требования, подбор инструмента, технология штробления
Как выбрать ступенчатое и конусное сверло по металлу?
Какой лучше выбрать детектор скрытой проводки?
Как закрепить провода силового кабеля на стене — все способы
Как провести проводку в квартире своими руками?
О некоторых распространённых ошибках
Подрозетники для бетона чаще всего связаны со следующими ошибками:
- Монтаж подрозетников до того, как выполнена финишная отделка стен. Из-за этого возникают сложности с последующим выравниванием. Потом придётся вытаскивать подрозетники, заново их монтировать. Лучше использовать дополнительной слой штукатурки, он обеспечит безопасность.
- Отсутствие переходных элементов при монтаже. Изоляция между материалами из-за этого отсутствует. Портятся сами подрозетники по бетону, размеры которых бывают разными.
- Перекос розеточного блока в горизонтальной плоскости. Расстояние между центрами монтажных коробок тоже часто распределяется с ошибкой. Из-за этого появляются щели, потом поверхность требует дополнительной обработки.
- Для фиксации подрозетников нельзя использовать монтажные разновидности пены. Есть негорючие пены класса B1, но прочность такого материала уступает стандартным решениям.
Главное – правильно выбрать коронки по бетону для различных материалов. Тогда работа принесёт нужный результат.
Особенности монтажа
Процесс установки делится на несколько главных этапов, которые должны соблюдаться в обязательном порядке. Если игнорировать все предупреждения, можно получить хлипкую сборку, которая сломается через пару недель эксплуатации.
Начальный этап – выбор материалов
Перед тем, как начать сверлить отверстия, человеку важно определиться с материалом изготовления монтажной коробки. Для этого лучше покупать изделие, которое прошло тестирование на пожарную безопасность и обладает соответствующими сертификатами
Особенность пластмассы у таких приборов в том, что она склона к самостоятельному затуханию. Использовать противоположные варианты запрещено.
После этого, человек должен понять, какое расстояние полости необходимо выбрать. Размещение монтажных коробок в стандартную гипсокартонную стену исключает этот вопрос, так как такая конструкция обладает широкой пустотелостью. Противоположный случай, когда расстояние до обшивки небольшое, тогда выбирается продукт конкретного размера, использовать обычные модели не рекомендуется. Прочие габариты подбираются индивидуально, ориентируясь от показателей, которые были получены в процессе проведения замеров.
Второй этап – подготовка стены
Чтобы подрозетник прослужил весь установленный срок, то необходимо не только выбрать правильный материал, но и подготовить рабочую поверхность.
Большинство экспертов рекомендуют сначала осуществить шпатлевку. Так человек сделает поверхность более плотной и крепкой, что позволит хорошо сохранить форму при сверлении. Перед установкой монтажной коробки, необходимо будет купить грунт
Он пропитает весь материал, что исключит попадание мелких частей внутрь коробки, что также очень важно
После засыхания шпатлевки начинается процесс сверление отверстий в стене. Если установкой занимаются обученные люди, то они привезут с собой специальное оборудование, которое мгновенно создаст дырку нужного диаметра, при этом не портя внешний вид стены и никак ее не деформируя. Когда человек решает заняться ремонтом самостоятельно, то в ход может пойти стандартный монтажный нож, а также сверло.
Посадочное отверстие должно полностью соответствовать диаметру подрозетника, лучше, если изделие будет вставляться впритык
При этом важно знать, что практически каждые подрозетники обладают собственными размерами, на которые человеку необходимо ориентироваться при создании отверстий
Завершающий процесс – обработка отверстия специальным материалом, чтобы устранить возможные заусенцы и неровности. Это позволит укрепить будущую розетку и придать ей надежность и устойчивость.
Окончательный этап – установка
Сначала человеку необходимо убрать все лишние элементы из подрозетника, чтобы сделать монтаж более легким и проложить кабели. Следующий этап – установка коробки в стене, при этом розетки размещают в удобном для крепежа положении. Для фиксации необходимо вращать винты до тех пор, пока лапки, которые находятся на изделии, не прижмут конструкцию с противоположной стороны. Как это правильно сделать, рассказано во многих обучающих курсах в интернете, однако степень закручивания они передать не смогут, здесь лучше довериться профессионалам этой области, которые рекомендуют крутить до тех пор пока, человек не почувствует сильное сопротивление
После этого важно сделать еще половину оборота для надежности
Далее все место шпаклюют, чтобы обеспечить подрозетник большей прочностью и долговечностью. Специалисты рекомендуют проводить это мероприятие, только тогда, когда все провода подсоединены и передают электричество, раньше нельзя. Это главные моменты, которые необходимо учитывать при монтаже подрозетников в гипсокартон.
Стандартные размеры розеток
Общие международные стандарты на розетки уже созданы, но различий еще много. В разных странах размер розетки, расстояния между штырьками и их форма могут отличаться. Схемы подключений в основном совпадают, благодаря их простоте. Ко многим из них не подходят отечественные вилки с круглыми штырями, если предусмотрены плоские. Различия могут быть по количеству отверстий и расстояниям между ними. Габариты у всех приблизительно одинаковы.
Стандартный размер встроенной розетки составляет 185х190х85 мм. Если она содержит контакты заземления, габариты немного увеличиваются: 230х190х85. Меняется также схема подключения, так как появляется третий провод.
Монтаж подрозетников
Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.
Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).
При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:
- разметить стены в зоне предполагаемого монтажа;
- высверлить посадочные отверстия в необходимом количестве;
- закрепить подрозетники в отверстиях;
- выполнить окончательную отделку поверхности стены;
- смонтировать механизмы и подключить кабели питания;
- установить внешнюю крышку, а затем протестировать работу приборов.
Разметка
Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.
Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.
Делаем отверстия
Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.
Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).
Установка коробочек
Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.
Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.
Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.
Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.
Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).
