Утепление теплого пола с помощью фольгированной подложки

Фольгированная

Широко используются изделия на основе:

  • плитного экструдированного пенополистирола;
  • пенопласта;
  • полиэтилена;
  • пробкового материала.

Совет

Фольгированная плёнка обеспечивает повышение технических характеристик любого материала-основы, переносит на него свои рефлекторные качества.

В качестве отражающего внешнего покрытия используются алюминий и лавсан. В зависимости от толщины фольгированного слоя меняется степень теплоотражающих свойств. Лавсан обладает высокой стойкостью к агрессивным условиям внешней среды – даже при длительном соприкосновении с бетонной стяжкой его отражающая функция, гидроустойчивость сохраняются.

Особенности укладки утеплителя

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

№1 — технология укладки плит

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

С целью предотвратить образование теплопроводящих мостиков, контурные швы между примыкающими друг к другу плитами проклеивают фольгированным скотчем

Последовательность выполнения действий при укладке изоляционных плит:

  1. На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
  2. Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
  3. Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.

Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

В укладке плит из экструдированного пенополистирола необходимо соблюсти некоторые нюансы:

№2 — монтаж рулонных материалов

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча. Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами.

Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами и облегчает укладку труб. Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем. Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции

Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

№3 — схема монтажа матов

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент: при укладке матов не допускается задействовать металлический крепеж, поскольку он может повредить целостность не только теплоизолятора, но и гидроизоляции.

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.

Какую подложку лучше выбрать и почему?

На современном рынке представлено большое количество изделий, которые применяются в качестве отражающей подстилки под тёплый пол.

Выбирая подложку под плёночный пол, не стоит руководствоваться только экономией, требуется отталкиваться от технических особенностей, характеристик помещения и материала. Рассмотрим самые эффективные и безопасные виды.

Экструдированный пенополистирол

Структура экструдированного пенополистирола — равномерно расположенные закрытые ячейки. Материал имеет низкую плотность и высокую степень влагостойкости.

Он не гнётся, поэтому часто используется как подложка под ламинат. Кроме того, обладает большой прочностью и хорошими теплоизоляционными свойствами.

Выпускается изделие в рулонах и листах. Ик плёнка стелиться прямо на данную подложку.

Лавсановая

Подложка из вспененного полиэтилена с лавсановым металлизированным слоем — изделие устойчивое к агрессивным химикатам и микроорганизмам.

Настил из лавсана стелется под плёнку, тем самым сводит к минимуму энергопотери, повышает эффективность работы пола, и в конечном итоге приводит к экономии средств.

Данный вид отражающей подложки наиболее подходящий для инфракрасных полов. Он имеет определённый показатель удельной мощности. Поэтому, при выборе лавсановой подстилки учитывается напольное покрытие, которое планируется укладывать на пол с обогревом.

Пробковая

Пробковая подложка — это натуральный материал, изготавливается из измельчённой и спрессованной древесной коры. Изделие экологически чистое и безопасное для здоровья. Стоит не дёшево, но зато прослужит долго. Выпускается в рулонах или листами.

Кроме того, пробка устойчива к деформациям (способа принимать исходную форму), обладает хорошей тепло и шумоизоляцией, проста в монтаже. Главный минус пробковой подстилки — восприимчивость к влаге

Но данный недостаток важно учитывать при обустройстве водяных полов, а для инфракрасных систем пробка вполне подходящий материал

Самоклеящаяся подложка

Самоклеящаяся подложка с одной стороны оснащена теплоотражающим фольгированным слоем, а с другой — клеевой прослойкой, с помощью которой изделие крепится к бетонной основе. Материал идеально подходит для использования на неровных и нестандартных поверхностях.

Плюсы данных подкладок — высокая звуко и гидроизоляция, и простота монтажа, в связи с возможностью изделия самоклеиться (не требуется дополнительная фиксация).

Изолон, Пенофол

Эти виды утеплителя состоят из вспененного полиэтилена. Их преимущества в том, что они одновременно выступают как отражатель, так и как теплоизолятор.

Данные подложки прочны, имеют отличные шумоизолирующие свойства, долговечны и практичны. Рекомендованы для укладки в «пирог» плёночного пола с финишным покрытием из ламината или паркетной доски.

ДВП

ДВП — плиты из волокон целлюлозы и различных добавок. Обладает повышенной жёсткостью и надёжностью, поэтому идеально подходит для укладки под плёнку с финишным покрытием из керамических плит или ламината.

Магнезитовые плиты

Магнезитовые плиты — влагостойки, с хорошей звукоизоляцией, прочны, имеют повышенную плотность. Изделие экологично, так как изготавливается из натурального сырья.

Данный вид рекомендован для монтажа в «пирог» инфракрасного пола, так как обладает достаточной плотностью, несмотря на хорошую гибкость. Поэтому, отлично выравнивает любую поверхность.

Значение теплоизоляционной подложки

Изоляционный материал – промежуточный слой между черновым полом и водяным трубопроводом с теплоносителем. Основное назначение подложки – сохранение и переадресация тепловых потоков вверх, то есть, в жилую зону помещения.

Кроме задачи по сохранению тепла, промежуточный слой выполняет ряд не менее значимых функций:

  1. Гидроизоляция. При аварийных ситуациях водостойкая подложка удержит воду, защитит нижние слои подпольного «пирога» и предотвратит протечку воды к цокольному этажу. Кроме того, она исключит поступление паров влаги от стяжки к финишному напольному покрытию.
  2. Теплоизоляция. Прослойка выступает своеобразным барьером между элементами с разной температурой. Иначе, контакт с холодным полом будет способствовать выпадению конденсата и снижению характерных качеств утеплителя.
  3. Равномерность распределения тепла. Подложка минимизирует вероятность явных температурных перепадов – нет чрезмерно теплых или холодных зон. Эта особенность снижает негативное термическое воздействие на финишное напольное покрытие, технику и мебель.
  4. Звуковой барьер. Большинство подкладочных материалов поглощают шумовой эффект от ходьбы по полу и улучшают общую звукоизоляцию помещения.

Подложка смягчает ударные нагрузки на основание, распределяя точечно давление – это способствует сохранению целостности стяжки.


Изоляционная прослойка, благодаря низкой теплопроводности материала, дает теплоотражающий эффект – основной поток энергии тепла устремляется вверх. При отсутствии подложки КПД отопительного контура резко снижается, а счета за энергоресурсы возрастают (+)

При обустройстве водяного пола, подложка обычно укладывается на утеплитель для максимального сохранения тепла – реализуется «эффект термоса», сокращающий теплопотери.


Подклад с бубышками облегчает инсталляцию – можно использовать разные варианты размещения отопительного контура, выбрав оптимальные места для соединения системы и установки контрольных датчиков

Разновидности теплых полов

Существует три разных конструкции систем электрического обогрева полов. У них разные способы обогрева, соответственно совершенно разные цены. Особенно отличается от двух других способов ИПО. Это инфракрасное пленочное отопление. Два оставшиеся способы — нагревающиеся кабели, только в одном случае кабель зафиксирован на специальных матах, в другом — нет.

От ИПО исходит инфракрасная энергия, которая нагревает предметы, получается, что они нагревают помещение. Кабель, естественно, греется сам. В этом разница этих конструкций обогрева.

Человеку тоже тепло от инфракрасного излучения, т. к. он является физическим телом. А вот воздух не нагревается, это очень полезно для здоровья человека. Конвекционные обогреватели воздух нагревают.

Водяные теплые полы также обогревают помещение конвекционным способом. Они эффективны и экологичны, не уступают в этом электрическим.

Важно. Монтаж контура осуществляется трубой, полиэтиленовой или металлопластовой

На устройство пола это совершенно не влияет.

Теплый пол любой конструкции обеспечивает более здоровую атмосферу в помещении, чем радиаторное отопление. При теплом поле температура внизу всегда выше температуры вверху, это хороший вариант для здоровья. При таком раскладе температур человек чувствует себя комфортнее.

Виды и характеристики отражающей теплоизоляции

Фольгированный утеплитель – комбинированный материал, состоящий из теплоизоляционной подложки и отражающего слоя. Между собой элементы плотно соединены термической сваркой. В качестве отражающего слоя выступает лавсановая металлизированная пленка или алюминиевая фольга. Подложка – различные варианты утеплителя, наделяющие материал теми или иными качествами.

Пенофол – фольгированный пенополиэтилен

Рулонная изоляция, объединяющая теплоэффективность вспененного полиэтилена с теплоотражающей способностью алюминия. Уникальный продукт задерживает тепло на трех этапах распространения: конвекция, теплопроводность и излучение. Пенофол изготавливают разной толщины, с одно- или двухсторонним фольгированием.

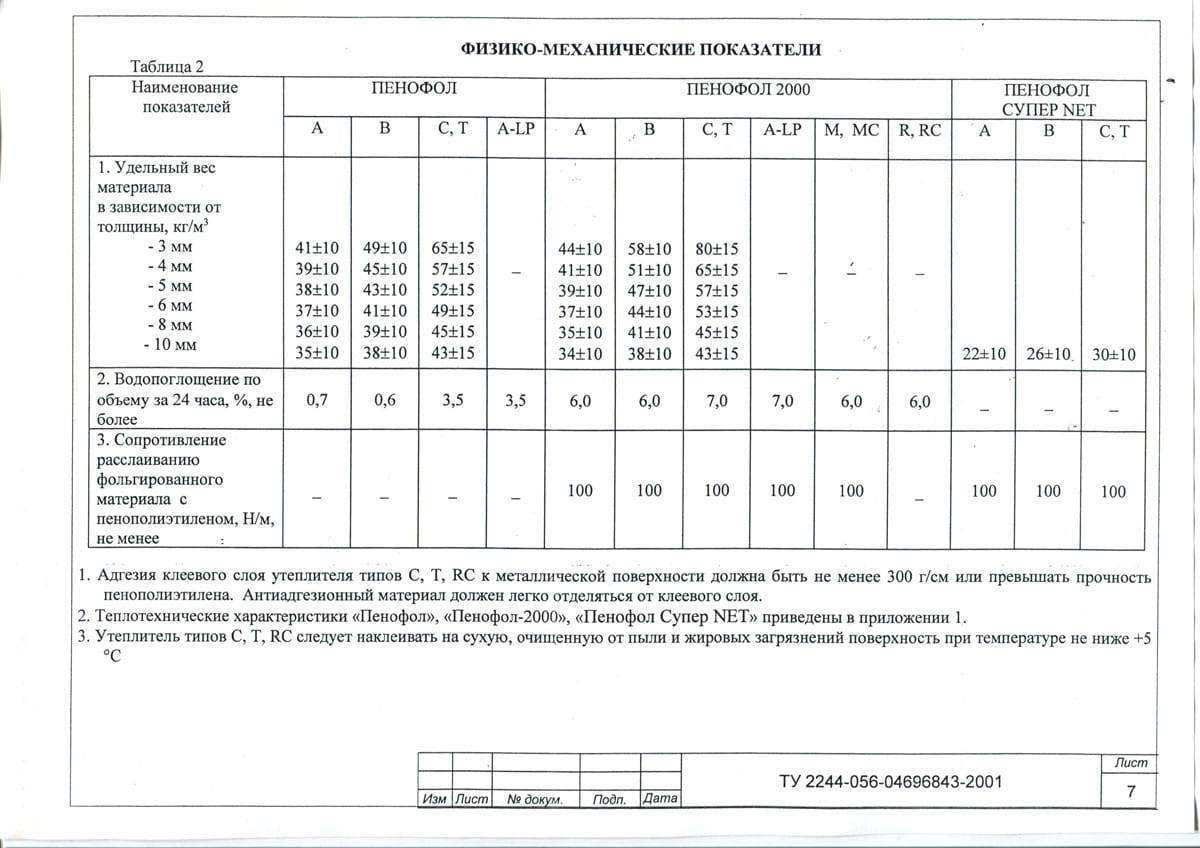

Характеристики пенополиэтилена с односторонним отражением:

  • теплопроводность – 0,037-0,049 Вт/м°С;
  • водопоглощение – 0,7 %;
  • паропроницаемость – 0,001 мг/м*ч*Па;
  • прочность на сжатие – 0,035 МПа;
  • теплоемкость – 1,95 Дж/кг°С;
  • толщина – 3-10 мм.

Рулонная отражающая теплоизоляция востребована при обустройстве теплого пола, утеплении парных бань, как финишная подложка под линолеум или ламинат. Пенофол толщиной свыше 5 мм используют для термоизоляции балконов, для труб канализационных и вентиляционных коммуникаций.

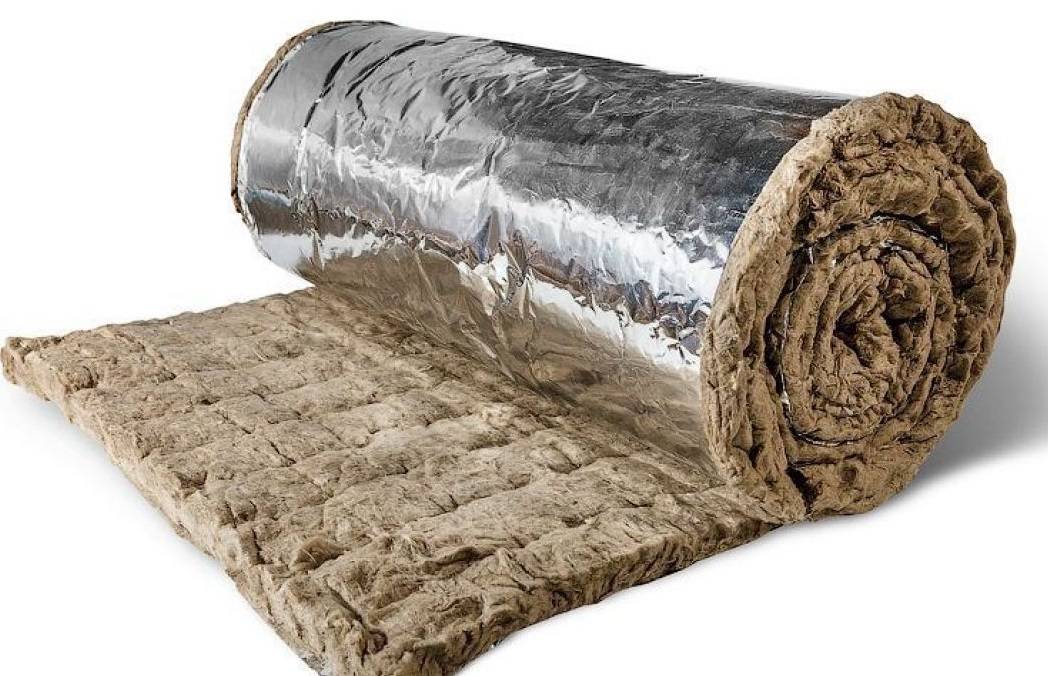

Утеплитель на основе минеральной ваты

Теплоэффективность минваты заметно увеличивается после ее фольгирования. Двуслойная изоляция наделена дополнительным плюсом – защитой минераловатного утеплителя от водяных паров, влаги. Итоговые характеристики и сфера применения материала зависят от формы выпуска отражающего материала.

Возможные варианты:

  1. Рулонная изоляция. Коэффициент теплопроводности – 0,04-0,041 Вт/м°С, толщина изделий – 20-100 мм. Рулоны поставляют длиной 5-12 м. Плотность утеплителя зависит от технологии его изготовления. Компания Isover предлагает полотно плотностью 11 кг/м3, Knauf – 36 кг/м3.
  2. Секционные плиты. Теплопроводность матов – 0,036-0,039 Вт/м°С, толщина – 50-100 м, плотность 32-40 кг/м3. Достойные варианты: Rockwool «Сауна Баттс»,  продукция компании Paroc.
  3. Цилиндры и полуцилиндры. Утеплители специального назначения – термоизоляция трубопроводов. «Теплые рукава» изготавливают с односторонним внешним фольгированием.

Рулонные и плитные материалы на основе минваты оптимально подходят для сауны – утепления потолков, стен. Благодаря стойкости к высоким температурам, фольгированную вату можно использовать для изоляции котлов, бойлеров и других накопительных емкостей.

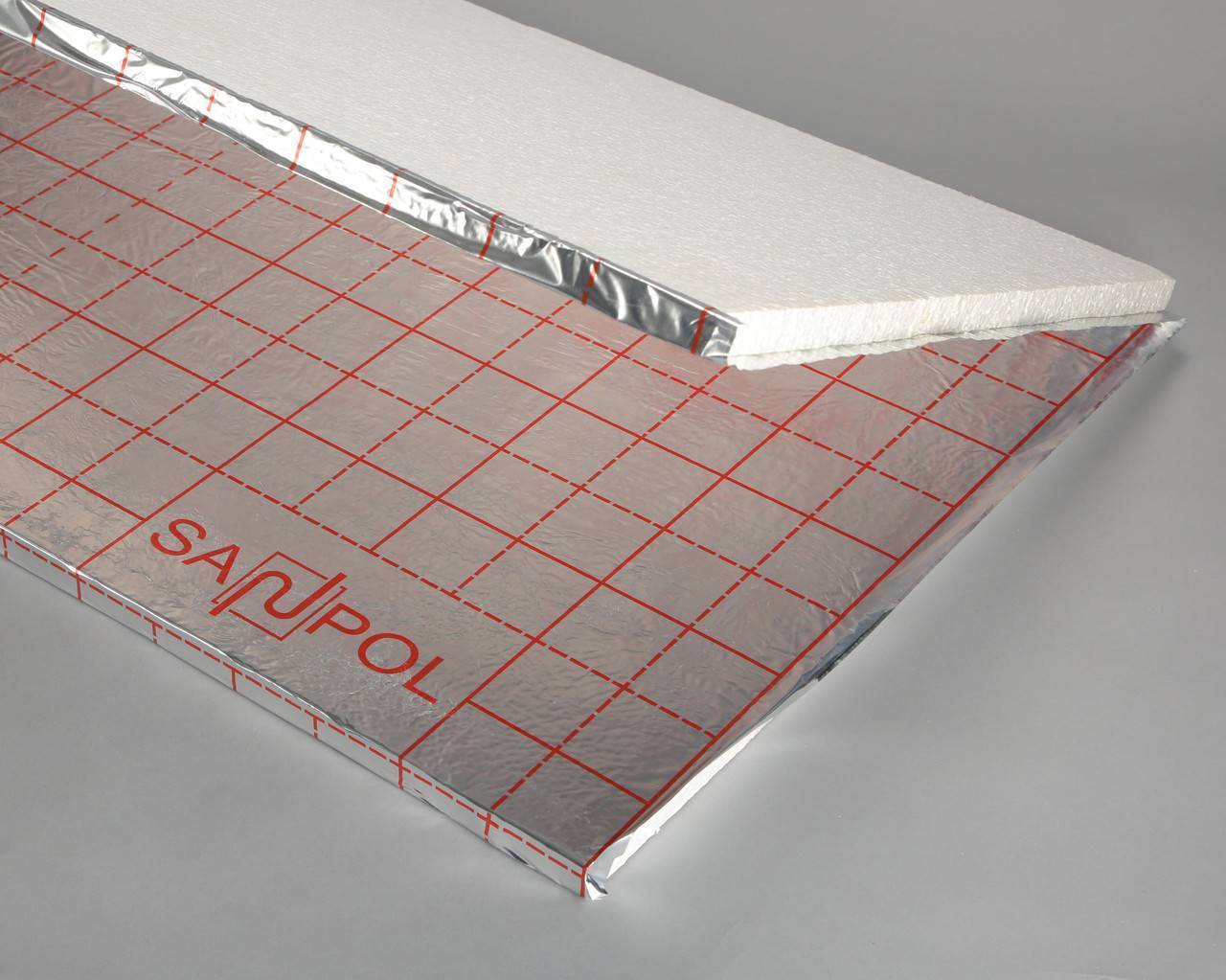

Пенополистирол с отражающим покрытием

Прочный термопласт, изготовленный методом сплавления гранул полистирола. Одна сторона термоизолятора покрыта алюминиевой фольгой.

Возможно две формы выпуска фольгированного пенополистирола:

  • одиночные маты – плиты разных размеров с металлизированным покрытием одной стороны;
  • секционные рулоны – на фольгированной пленке размещены вставки пенополистирола.

Отражающий утеплитель отлично противостоит механическим нагрузкам и высокой влажности. Материал не плесневеет, не гниет, не боится вредителей. Фольгированная теплоизоляция сохраняет свойства в температурном диапазоне от +180°С до -180°С.

Технические характеристики:

  • теплопроводность – 0,035 Вт/м°С;
  • плотность – 40-45 кг/м3;
  • коэффициент паропроницаемости – 0,05 мг/мчПа;
  • толщина – до 200 мм.

Чаще всего фольгированный пенополистирол используют для теплого пола. Алюминиевый отражатель перенаправляет тепловые потоки вверх на подогрев финишного напольного покрытия. Достигается экономия затрат на отопление – энергия не тратится на нагрев чернового пола и плит перекрытий.

Многие производители для облегчения монтажа наносят на теплоизолятор разметку – линии для фиксации системы теплого пола.

↑ Виды теплоизоляции для теплого пола

Рынок теплоизоляционных материалов может похвастаться своим обилием и разнообразием. Большинство из этих материалов применяются и для теплых полов. Это могут быть маты минеральной ваты, техническая пробка, экструдированный пенополистирол, вспененный полиэтилен и полипропилен, Пеноплекс или другие материалы. Но при выборе теплоизоляции для теплого пола все-таки следует прислушиваться к производителям теплых полов. Их рекомендации относительно теплоизоляции сводятся к нескольким материалам, которые наиболее подходят для водяных и электрических теплых полов.

К таким материалам относятся:

Полиэтиленовая пленка — не основной, а дополнительный утеплитель в системе «теплый пол»

Полиэтиленовая плёнка с разметкой для теплого пола. От обычного полиэтилена ее отличают высокая прочность и надежность. Сам материал не является 100% утеплителем, но он используется в качестве дополнительного утепления.

Фольгированная пленка для теплоизоляции хорошо отражает тепло внутрь помещения

Фольгированная плёнка с разметкой для теплого пола. Основным преимуществом этого материала является его способность отражать тепло обратно. Это помогает сохранить и направить в нужном направлении 97% тепла от общего теплового потока. Существуют 4 типа такой пленки: A, B, C и D. Они отличаются между собой количеством слоев, количеством сторон с фольгой, а также эксплуатационными характеристиками. Самый простой тип – А, самый «навороченный» – D. Пленка типа D является полноценной отражающей теплоизоляцией и обладает звуко-, тепло- и пароизоляционными свойствами.

Полотно вспененного полиэтилена с ламинированной поверхностью устойчиво к механическим нагрузкам и служит гидро-, звуко- и теплоизоляцией

Полотно из ламинированного вспененного полиэтилена с фольгированной поверхностью (с разметкой для теплого пола) толщиной 2 – 5 мм. Данный материал по своей структуре напоминает фольгированную пленку типа А, но имеет ряд качественных отличий. Во-первых, в ее основании – вспененный полиэтилен. Он является тепло-, звуко- и частично гидроизоляцией. Во-вторых, поверхность с фольгой ламинирована, что повышает устойчивость полотна к механическим повреждениям.

Плиты экструдированного пенополистирола с разметкой для теплого пола способны выдерживать большие механические нагрузки

Плиты из экструдированного пенополистирола без или с канавками для труб или кабелей теплого пола. Такие плиты обладают рядом преимуществ, среди которых высокая прочность и простота монтажа. Один из вариантов плит обладает встроенными внутрь утеплителя трубами. Такая теплоизоляция для водяного теплого пола является практически идеальной конструкцией в силу простоты и скорости монтажа всей системы.

Техническая пробка. Пожалуй, это единственный абсолютно натуральный материал, который используется для теплоизоляции теплого пола. Пробка обладает прекрасными теплоизоляционными свойствами, что в сочетании с экологичностью и делает её весьма популярным теплоизоляционным материалом.

Помимо перечисленных теплоизоляционных материалов используются еще и следующие расходные материалы для создания качественного изоляционного покрытия:

  1. Демпферная лента шириной 100 – 120 мм и толщиной 8 – 10 мм. Так как зачастую теплый пол укладывается под бетонную стяжку, а бетон при нагревании немного расширяется, приходится оставлять компенсационные зазоры возле стен. Но сквозь эти небольшие щели может теряться часть тепла. С этим помогает бороться демпферная лента, которая обладает достаточной эластичностью и хорошими теплоизоляционными качествами.
  1. Т-образный демпферный профиль (вспененный полиэтилен). Для помещений с большой площадью приходится укладывать несколько контуров теплого пола и соответственно делать стяжку с небольшой площадью, оставляя между квадратами компенсационные швы. Чтобы сохранить тепло и изолировать контуры с разной температурой, как раз и применяется Т-образный демпферный профиль.
  1. Фольгированный скотч. Этот расходный материал требуется для изоляции стыков между листами или полотнами основной теплоизоляции.

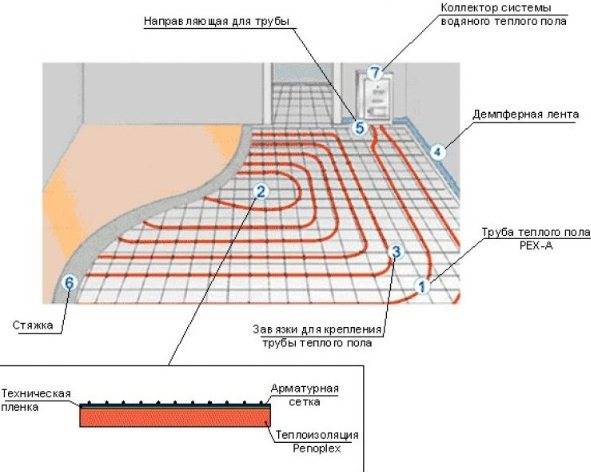

Укладка теплоизоляции под теплый водяной пол

Под систему теплый пол маты укладывается по следующему алгоритму:

  • Работу необходимо начать с подготовки основания. Половая поверхность для этого выравнивается с помощью цементно-песчаного раствора. Главная цель этого процесса — заделка выбоин и трещин.
  • Подготовленную поверхность необходимо накрыть слоем рулонной гидроизоляции. Это необходимо для того, чтобы защитить перекрытие от влаги, которая может попасть на него вследствие аварийных ситуаций.
  • В зоне установки плинтуса необходимо закрепить полосу на основе вспененного полиэтилена. Это предотвратит попадание раствора под маты.

  • Теперь выполняется непосредственная установка матов. При укладке обязательно нужно обеспечить плотное прилегание плит друг к другу.
  • Необходимо распределить трубопровод, для крепления которого применяют специальные хомуты.
  • Можно приступать к заливке стяжки. Используется цементно-песчаный раствор, который должен быть подвижным, но при этом не слишком жидким. Толщина вылитого слоя не должна превышать 5 см.
  • После того как финишная стяжка схватится, необходимо приступать к финишной отделке напольного покрытия. Может применяться плитка, ламинат, паркет, ковровое покрытие.

Крепление

Наиболее просто крепить профильные маты, которые достаточно просто уложить на гидроизоляционный слой и скрепить между собой, применив замковое соединение.

Монтаж тонких плит, выполненных их пенополистирола, также прост. Они могут скрепляться между собой замковым соединением, а могут приклеиваться к предыдущему слою.

Трудности могут возникнуть с узкорулонным материалом, который легок и обладает подвижностью

При выполнении стяжки необходимо проявить особую осторожность, чтобы не сдвинуть трубопровод, расположенный на утеплителе

Разновидности и характеристики подложки

Итак, покупая теплоизолирующий настил, вы, в первую очередь, должны сориентироваться в его многообразии типов:

  1. Лавсан – покрытие на пленочной основе (вспененный полиэтилен) с металлизированным отражающим верхним слоем. Характеризуется стойкостью к агрессивной среде. Лавсановая подложка под пленочный теплый пол подходит как нельзя лучше.

На фото уложенный лавсан.

Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м². Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева.

  1. Пенополистирол – ячеистый утеплитель. Отличается высоким температурным порогом: от -180° до +180°, несминаемостью. Является отличным звукоизолятором, обладает повышенной устойчивостью к бактериологическому воздействию. Имеет фольгированное либо полипропиленовое покрытие. Считается отличным вариантом подложка для водяного теплого пола.

Плиты пенополистирола.

Отличительная особенность данного теплоизолятора заключается в том, что он выпускается в плитах с готовой разметкой (50 на 50), что значительно упрощает последующий процесс монтажа пола. В продаже доступны плиты с различной толщиной: от 20 до 50 мм.

  1. Техническая пробка, пробковая подложка. Отличается экологичностью, а значит и гипоаллергенностью. Её состав – спрессованная кора пробкового дуба + вяжущее вещество – суберин. Не поедается грызунами. Как правило, пробка используется как подложка под ламинат на теплый пол.

Несмотря на такой свой состав, утеплитель не является горючим, и показывает отличную устойчивость к механическим воздействиям. Является оптимальным при обустройстве водяного пола.

Пробковая подложка в листах.

  1. Полипропилен (пенофол). Комбинированный утеплитель, состоит из вспененного полиэтилена. Одна его сторона покрыта фольгой. Благодаря такой структуре, полипропилен имеет высокие показатели по удержанию тепла. Несколько уступает пробковому аналогу по своим качествам. Такая подложка фольгированная под теплый пол отличается практичностью и долговечностью.

Полипропиленовый утеплитель.

Функции теплоизолирующего настила

Если вы интересуетесь, нужна ли подложка под инфракрасный теплый пол, то вам следует обратить внимание на следующие функции настила:

Основная задача – уменьшение теплопотерь. Подложка направляет ИК-лучи внутрь помещения, препятствуя их распространению на нижние этажи или подвал здания. Вследствие такого отражения тепло не расходуется впустую, а КПД системы соответствует 95-100%. Применение такой изоляции позволяет сократить теплопотери в среднем на 20-30%.

  • Как было упомянуто выше, подложка является гидроизоляционным слоем, предохраняя напольное покрытие от пара и влаги.
  • Способна выровнять незначительные изъяны поверхности, что является очень актуальным при использовании полов пленочного типа.
  • Качественная изоляция, к примеру, подложка для теплого пола Valtec,позволяет значительно сократить количество шумов. Она изготавливается из вспененного полистирола и имеет фольгированную сторону.

Устройство пленочного пола.

Как выбрать качественное изделие

Основным критерием выбора данного материала является не цена, а технические характеристики, которые должны опираться на два критерия:

  • Финишное покрытие. К примеру, если вы планируете стелить ламинат, то выбирать следует мягкую подложку, поскольку она отлично выравнивает основание. Для линолеума рекомендуется выбирать твердую теплоизоляцию, поскольку данное покрытие является мягким материалом, потому вместе с мягким утеплителем может легко продавливаться ножками мебели.
  • Ровность пола. Если вы имеете дело с покрытием, характеризующимся значительными перепадами уровня, то вам следует выбирать мягкую теплоизоляцию, поскольку она является более пластичной. Если неровности небольшие, то лучше выбрать более жесткий настил.

Какую подложку укладывают под теплый пол

Для этой цели традиционно используются магнезитовые или ДВП листы. Еще одним материалом, который хорошо зарекомендовал себя, является Пенофол. Благодаря использованию Пенофола, толщина отражающей пленки теплоизоляции для ИК пола может быть сведена к минимуму. Преимущество Пенофола в том, что он является одновременно изолирующим и отражающим материалом и препятствует распространению:

  1. Тепла.
  2. Конвекции воздушных потоков.
  3. Излучению.

При выборе подложки необходимо ориентироваться не только на экономические соображения, но и на фактические технические особенности помещения.

Какую дополнительную теплоизоляцию надо под ИК пол

Применяемая теплоизоляция при настиле пленочных теплых полов предназначена для достижения двух целей:

  1. Предотвратить поступление холодного воздуха извне помещения (подвала, цокольного этажа и т.д.).
  2. Не допустить свободного перемещения нагретого воздуха из здания.

При выборе изоляционного материала следует руководствоваться рекомендациями производителей теплых полов. Изготовители считают, что лучше теплоизоляция из вспененного полиэтилена с отражающим покрытием из металлизированной лавсановой пленки.

Материал с использованием алюминиевой фольги категорически не рекомендовано прокладывать под теплые полы. Как показали недавние исследования, применение фольгированной изоляции приводит к перегреву ИК системы отопления и выходу из строя отдельных элементов.

На эффективность ИК полов не влияет тип изоляции, которую планируется использовать. Поэтому материал, может быть практически любой, исходя из желаний и возможностей заказчика. Единственным ограничением является монтаж теплоизоляции с алюминиевой фольгой.

Для теплоизоляции надо использовать материал, который сможет остановить возможные теплопотери, будет предохранять полы от перегрева и не допустит поступления холода в отапливаемое помещение.

Система отопления с помощью ИК элементов эффективно отапливает помещение. Немалую роль в обеспечении работоспособности и результативности играет выбор подложки и теплоизоляции. Подбирая необходимый материал, надо ориентироваться на мнение производителя, который предоставляет исчерпывающие рекомендации в инструкции по эксплуатации.

Расчет мощности и температуры тёплого водяного пола

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

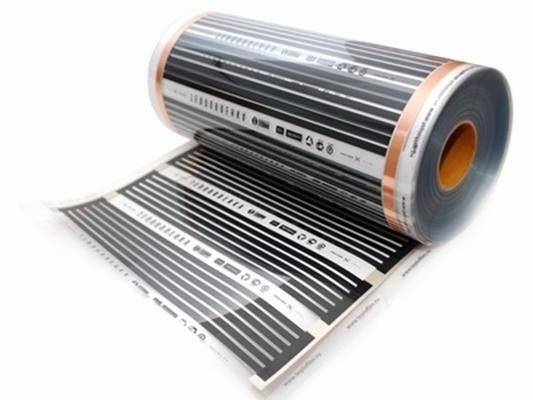

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов.

Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

С этим читают

Особенности монтажа фольгированного материала

Планируя укладку рассматриваемой продукции, стоит учитывать следующие моменты:

  • отражающая теплоизоляция в плиточном исполнении преимущественно используется под системы подогреваемых полов;
  • на основе фольгированных матов сооружают плавающую стяжку и укладывают их между лагами.

Так как щелочная среда жидкого бетона способна разрушить целостность структуры фольги, подложку с алюминиевым покрытием укладывают исключительно после полного высыхания цементного основания.

Необходимые инструменты

Для раскроя и монтажа теплоизоляционной подложки с отражающим эффектом необходимо иметь под рукой следующие инструменты и приспособления:

  • ножницы или канцелярский нож;
  • рулетку;
  • алюминиевый скотч.

Также необходимо подготовить расчетное количество теплоизоляционного материала.

Этапы монтажа

Технология укладки фольги под пол с подогревом предусматривает следующие этапы:

  1. Плиты перекрытия очищают от мусора и пыли, при необходимости выравнивают основание при помощи строительных растворов, устраняют неровности, трещины и другие дефекты поверхности.
  2. Заготавливают отрезки отражателя нужной длины.
  3. С углового сегмента поверхности начинают укладывать теплоизолятор вплотную к стене, отражающим слоем вверх.
  4. Аналогичным способом прорабатывается вся поверхность пола, полосы подложки укладываются стык в стык.
  5. Монтажные швы обрабатываются с применением алюминиевого скотча, чтобы исключить щели между элементами отражающего полотна и обеспечить качественную тепло- и влагоизоляцию.

Монтаж фольги для теплого пола

После укладки фольгированной подложки сразу же можно приступить к монтажу системы подогрева.

Примечательно, что под водяной или кабельный варианты теплого пола подходит любой из видов утеплителя, а при обустройстве инфракрасных систем используют исключительно фольгированную подложку.

Важные функции

Выбор подложек для теплого пола — важный момент.


Укладывая подложку, необходимо хорошо соединять стыки

Необходимо уделять внимание следующим характеристикам:

  1. Теплопроводность. Чем она меньше, тем лучше работает подложка. Этот параметр зависит от материала изготовления изделия и толщины слоя. В современных подкладках имеется фольгированный поверхностный слой для улучшения эффекта благодаря отражению инфракрасных лучей. Параметры теплосбережения удаётся увеличить на 30%. Применяемые сегодня материалы соответствуют стандартам строительства.
  2. Технологичность. Чем проще материалы в работе, тем легче с ними иметь дело. Максимально технологичным принято считать пенополистирол. Из него получаются тонкие подложки, толщина которых редко бывает больше 5 мм. Чтобы разрезать их, используют обычные ножницы.
  3. Дополнительные свойства. У некоторых изделий имеются особые выступы на поверхности. Также может присутствовать и сетка, нарисованная на лицевой стороне. Эти компоненты упрощают процесс укладки труб и дают возможность фиксировать их одновременно с прокладкой. В результате не только удаётся ускорить монтаж изделий, но и обеспечить длительное и стабильное функционирование системы.

В этом видео вы узнаете, нужен ли пенофол под стяжку теплого пола:

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
