Подключение газовой плиты своими руками: инструкция по монтажу

Два в одном

Для того чтобы сократить количество обращений на заправочные станции и снизить транспортные расходы на доставку газа, можно соединить несколько баллонов в единую систему. Такая связка называется рампой. Как подключить два газовых баллона к плите? Для этого нужно в схему подключения добавить несколько устройств:

  1. Дополнительный баллон.
  2. Штуцер М4 с гайкой для подсоединения шланга.
  3. Вентильный разветвитель М16. Он соединяет воедино 2 газовых шланга, открывает и закрывает подачу газа.
  4. Пропановый редуктор N080. Этот прибор поддерживает постоянную величину давления в системе по мере снижения давления в баллонах.
  5. Штуцер СП 21,8. Он нужен, чтобы соединить шланг с редуктором.
  6. Латунный ниппель Ду9 (3 шт.). Этими деталями шланги соединяются с разветвителем.
  7. Гайка накидная М 16х1,5 (3 шт.) фиксирует золотники.

Подобным образом можно соединить сколько угодно баллонов. Также такие схемы применяют при отоплении домов.

Инструменты

Чтобы выполнить самостоятельное подсоединение, помимо шланга и шарового крана, специально предназначенного для бытовых газовых систем, потребуется приобрести уплотнительный материал.

Набор инструментов

Также потребуется развести среднее-концентрированный мыльный раствор, что бы при помощи смоченной в нем кисточки, можно было поверить места соединений на герметичность и исключительно вероятность утечки газа.

Проверка утечки

Главный элемент подключения – шланг, физические характеристики которого должны учитывать специфику его применения. Это должен быть сертифицированный товар, отвечающий требованиям, которые предъявляются к газовому оборудованию и сопутствующим элементам. Шланг должен быть прочным и гибким.

Сильфонный шланг

Рынок – не то место, где следует приобретать газовый шланг. Для этого есть специализированные магазины и фирменные пункты продаж, где можно получить квалифицированную консультацию о товаре и чек, гарантирующий обмен при обнаружении дефекта во время монтажа оборудования. Учитывая специфику условия эксплуатации, ясно, что не каждый шланг подойдет. Те, что предназначены для воды (с красной и синей отметкой) в газовой системе придет в негодность меньше, чем через месяц. Газовые шланги представлены в трех разновидностях. Важный показатель для всех видов заключается в гибкости и прочности изделия.

Лучший газовый шланг тот, на который есть сертификат. В нем должно быть четко прописан срок службы изделия и условия, при которых он эксплуатируется.

ПВХ шланг

К наиболее востребованной разновидности относится резиновый шланг. Для него характерна высокая прочность, гибкость и доступная стоимость. Для его изготовления применяется вулканизированная резина.

Газовый переходникРезиновый шланг

Гофрированная металлопластиковая трубка называется сильфонным шлангом. Для него характерны отличные эксплуатационные свойства – устойчив и перед интенсивным давлением и его перепадами, эластичен, оснащен прочной защитной оболочкой. Стоимость такого шланга выше, чем у других аналогов, но рекомендации работников газовой службы сводятся к применению именно этого типа шлангов для обеспечения качественного и безопасного подключения.

Сильфонный газовый шланг

К соединительному газовому шлангу предъявляются особые требования:

  • длина шланга ограничена и не превышает 1,5 м;
  • нам всем протяжении шланг должен иметь одинаковый диаметр;
  • изделие должно быть ровным, без перекрученных участков;
  • изделие должно обладать долговечным сроком службы, подтвержденным сертификатами;
  • на поверхности изделия должны отсутствовать трещины, надрезы, подвеска и другие дефекты.

Металлическая труба в качестве элемента подключения применяется редко из-за высокой трудоемкости процесса и необходимости применения специализированного профессионального оборудования.

Принцип подключения при помощи трубы

Особенности

Настольная газовая плита — это устройство, которое можно установить на столе или в ином удобном месте за счет компактных размеров. Она не требует стационарного монтажа и подключается к газопроводу при помощи гибкого шланга. Маленькая плитка может подключаться также к баллону со сжиженным газом.

Мини-плита – это упрощенный вариант традиционного газового прибора. Обычно она имеет ограниченные функции и дополнения. Важными показателями такой плиты являются габариты и вес. Назначение и использование зависит главным образом от числа конфорок. Они располагаются на верхней части прибора, которая называется варочной поверхностью. Количество конфорок может быть от 1 до 4.

Одноконфорочные плиты являются портативными. Они работают от баллончиков, их можно брать с собой в поездки, на пикники. Модели с двумя конфорками подходят для кухонь с небольшой площадью. Они не занимают много места, но на них можно приготовить настоящий обед. Их также можно с успехом использовать на даче.

Настольные газовые плитки с 3 и 4 конфорками обладают несколько большими габаритами, но их функциональные возможности шире, что позволяет одновременно готовить несколько блюд. Конфорки на них различаются габаритами. Они бывают большого, среднего и маленького размера. Это очень удобно при приготовлении блюд, требующих силы пламени разной степени.

Настольные газовые приборы могут иметь мощность в пределах 1,3-3,5 кВт. Расход топлива при этом составляет от 100 до 140 г в час.

Рабочая варочная поверхность может быть стальной, выполненной из нержавейки или иметь покрытие из эмали. Эмалевое покрытие может быть не только белым, но и цветным. Оно дешевле, чем стальное или из нержавейки, но не такое надежное. Панель из нержавейки более прочная, она не подвергается коррозии и имеет длительный срок службы.

На варочную панель устанавливаются решетки. Они могут быть 2 видов: из чугуна или изготовленные из стальных прутьев и покрытые эмалью. Чугунные решетки более прочные и долговечные. При этом они более дорогие.

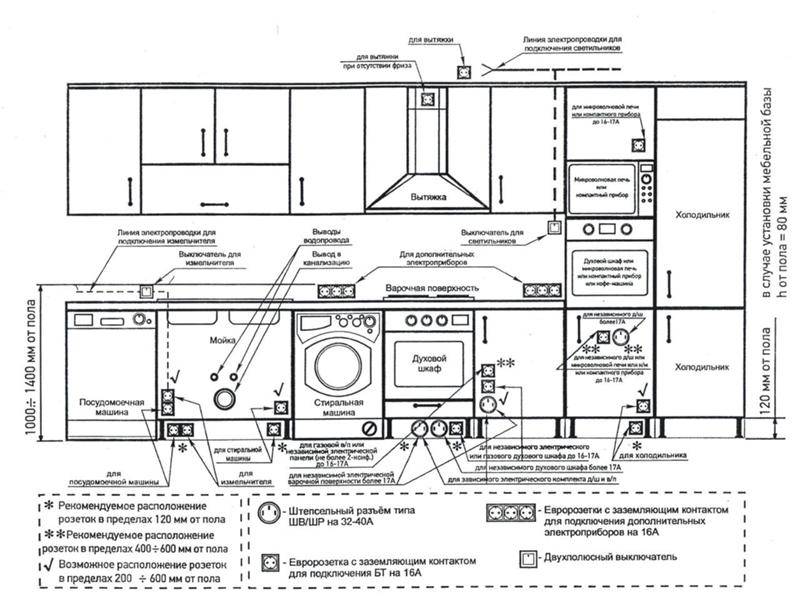

Способ подключения плиты к системе

Важно использовать шланги, конструкция которых разработана специально для доставки газа от централизованного стояка к потребителям. Важно, чтобы они были прочными и гибкими. При этом заламывать их нельзя

Проверяют герметичность и наличие сертификата соответствия качества

При этом заламывать их нельзя. Проверяют герметичность и наличие сертификата соответствия качества.

Этот документ указывает, что товар изготовлен с учетом требований действующих ГОСТов и международных стандартов по безопасности. Приобретайте только сертифицированную продукцию у проверенных поставщиков.

Некоторые все же решают выполнить самостоятельный монтаж газовой плиты с подключением к металлической разводке. Однако устройство трубопровода – процедура трудозатратная, и имеет ряд недостатков. Отсутствует возможность отодвинуть печку. Малейший перекос может стать причиной разгерметизации.

Соединения могут быть сварными или резьбовыми, а для этого потребуется специализированное дорогостоящее оборудование и навыки работы с ним. В качестве уплотнителей используется все та же ФУМ-лента либо нить Локтэйл 55.

Типы современных газовых шлангов

Водяные шланги выделяют цветом:

  1. Синий для холодной.
  2. Красный для горячей.

Газовый же имеет желтый цвет или отметки. Пытаться проигнорировать такую классификацию не стоит, да и не получится. Водяные трубки прослужат максимум две недели, и их придется менять. Хорошо, если утечка не приведет к печальным последствиям в виду отравления или взрыва.

Но и здесь есть своя характерная классификация шлангов по гибкости и прочности. Выбирать придется до того, как установить газовую плиту, чтобы потом не делать незапланированный ремонт.

Резиновым модификациям отдают предпочтение ввиду дешевизны. Такой шланг достаточно гибки и прочный. Он эксплуатируется при температурном режиме от -35 до +50 градусов по Цельсию. Поэтому установка плиты на газу на даче, выполняется именно с применением резиновой трубки.

Это удобно, когда к ней подключается баллон, стоящий вне дома в специальном железном коробе, или же если портативный резервуар находится на кухне. Его можно будет перемещать без риска разгерметизации.

Но есть усовершенствованная модель. Это резиновая трубка с бронированной металлической оплеткой, которая является дополнительной защитой от механических воздействий. Металл не позволить шлангу заломаться, перегнуться, и проходимость будет всегда достаточной.

Поэтому утечка в течение положенного срока службы практически исключена, и возможна только в местах соединения, где через специальные переходники система подключается к центральной разводке или баллону с газом. Сильфоновая модификация – новая веха в индустрии. В этом случае предусмотрена возможность растягивания, правда, в допустимых пределах.

Основные требования к шлангам

Есть ряд условий, обязательных для всех случаев. По правилам установки газовой плиты в квартире:

  1. Длина гибких соединителей (трасс) не превышает полутора метров.
  2. Сочленение нескольких отрезков недопустимо. Используется цельная трубка.
  3. Перегибать, скручивать, придавливать шланг категорически запрещено.
  4. Не должно быть надрезом, коррозии, трещин, даже незначительных повреждений.
  5. По истечению максимального срока службы, установленного производителем, требуется замена.

В целях обеспечения безопасности шланг с металлической оплеткой нельзя прислонять к электрическим проводникам, твердым поверхностям, предметам, изготовленным из горящих материалов. Пускай он свободно провисает за плиткой, не соприкасаясь ни с чем.

Подключение с помощью трубы

Несмотря на то, что жесткое крепление к стояку считается устаревшим, его часто выбирают из-за надежности и долговечности. Однако трудоемкость и необходимость применения специализированных навыков и инструмента часто является непреодолимым препятствием для тех, кто решился на монтаж собственными руками.

Еще один повод отказаться от затеи – стационарность конструкции. Плитку нельзя отодвинуть для уборки, перенести на новое место без прокладки новой трассы из цельнокатаных стальных труб.

Подключение баллона к газовой плите

Если человек не знает правила подключения газового баллона, лучше обратиться к квалифицированному специалисту. Но, бывают моменты, когда вызвать специалиста невозможно, скорее всего такие случаи встречаются на дачных участках. Если, соблюдать правила установки, то подключить баллон сможет любой человек.

Подготовка материалов

Подготовка к подключению баллона, должна иметь наличие обязательных элементов:

  • Специальная плита для дачного дома, рассчитана на установку баллона.
  • Соответствующая ёмкость, то есть баллон с пропановым газом.
  • Специальный механизм, для нормированного использования газа, редуктор.
  • Газовый шланг, должен иметь длину не меньше метра, это в соответствии правильного расстояния между плитой и ёмкостью с газом. При этом шланг не должен стоять внатяжку. Лучший вариант длины, это 2 метра.
  • Для резинового шланга, необходимо иметь штуцеры и винтовые хомуты, которые между собой соединяются. Если шланг сильфонный, нужны переходники с резьбой.
  • Для проверки соединений между шлангом и баллоном, необходимо иметь раствор на основе мыла. После монтажа, он используется как проверяющее средство, если есть утечка появляются мыльные пузыри. Тогда надо тщательно пересмотреть соединение.

Справка! Для качественного монтажа баллона к печи, лучше покупать шланги эластично гибкие, чтобы избежать деформации и трещины, приводящие к утечке.

Как правильно выбирать жиклер

Редукторы с возможностью обратного регулирования, рекомендуется использовать в применении пропановых ёмкостей. Одно требование, редуктор должен подходить по размеру, используемого баллона.

При выборе редуктора, нужно учитывать и температуру помещения в котором будет использоваться баллон с газом. Нередко бывает, что подача газа через редуктор затрудняется, так как низкая температура делает газ жидким. В таких случаях, нужно купить редуктор со специальной системой подогрева.

Особенности выбора оборудования

Установка баллона в квартире, доме или на даче, должна проходить по всем правилам безопасности.

В монтаже газового оборудования, есть несколько вариантов. Рассмотрим три вида подключения.

  1. Использование сгибающихся шлангов, предназначенных для вещества сгорания. Установка редуктора, проходит с помощью штатного штуцера и винтового хомута, на входе газовой плиты также устанавливается штуцер. Для соединения газопровода, используют конусную резьбу. При выборе шланга нужно придерживаться длинны, она не должна быть больше полтора метра, для хорошего обзора состояния оболочки и выявления разного рода повреждений. Можно использовать и сильфонные шланги, они устойчивы к перепадам температуры и разным повреждениям. Устанавливать гибкие шланги через стены, категорически запрещено. Если же, такая необходимость существует нужно придерживаться все инструкции, а это означает что бетонированное отверстие стены, должно быть со специальным фуляром из металла. В середине, должна присутствовать металлическая труба меньшего размера. Остальное пространство, можно заполнить герметиком на силиконовой основе.
  2. Подключение, имеет установку газового крана, используют его для прекращения подачи горючей смеси. Блокировка, также нужна для безопасности печи. Используют два вида, шаровой или пробковый кран, используемый для периодического обслуживания.
  3. Дополнительные материалы, это прибор учёта, его подключают в доставляющее звено газа. Учёт необходимый, так как при расходе газа, прибор реагирует и проводит доставку горючей смеси. Такой прибор устанавливают на магистральных сетях.
  4. При подключении нескольких баллонов используется соединяющая рампа. Устройство снижает испарения газа и делает минимальным риск охлаждения в жиклере. Установку устройства возможно сделать самому, при наличии материала газопровода.

Определение места для газового баллона

Для правильной установки газового баллона и плиты, существуют некоторые рекомендации, которые обеспечат проживание людей. Ведь самое главное, это безопасность. Запрещено, монтаж емкости в комнатах, предназначенных для обитания жителей дома. Газ пропан тяжелее воздуха, при малейшей утечке, газ будет накапливаться на нижних этажах.

Виды и их технические характеристики

Существует несколько критериев, по которым разделяют настольные плиты. Прежде всего, это количество конфорок, от которого зависит сфера применения.

  • Портативная одноконфорочная плитка часто используется в поездках, походах, на рыбалке. Она может обслужить одного-двух человек. Устройство имеет небольшой размер и маленький вес, работает от цанговых баллонов. Представлена моделями бренда «Следопыт».

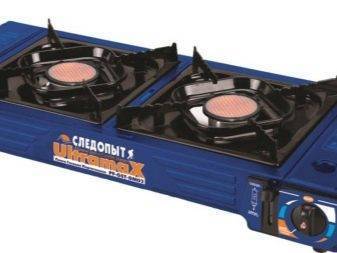

  • Портативная двухконфорочная плита может обслужить несколько людей. Представлена также разными моделями марки «Следопыт». Особенностью данных приборов является возможность подключения каждой конфорки к собственному баллону.
  • Портативная трехконфорочная или четырехконфорочная модель порадует обладателя более широкими функциональными способностями. Такое устройство можно полноценно использовать и дома, и на даче.

Все портативные настольные плитки часто бывают дополнительно укомплектованы переходниками для подсоединения к разным источникам газа, чехлами или кейсами для перевозки и специальным экраном, защищающим от ветра.

Также настольные плиты могут иметь разные по размеру, виду и даже форме конфорки. На выбор размера конфорки влияют габариты используемой посуды.

Что касается формы, наиболее распространенными являются конфорки с круговым пламенем. Некоторые современные плиты имеют особые горелки с двумя или тремя контурами. Это означает, что одна и та же горелка может иметь два диаметра (большой и маленький), что позволяет экономить газ и определять наиболее подходящий режим приготовления пищи.

Существуют также модели с керамической горелкой, конфорками в виде овала (очень удобные для посуды соответствующей формы), треугольные, на которых можно готовить без решетки. Что же касается решетки на плитах, она чаще всего бывает чугунной или выполненной из нержавеющей стали.

По типу использования газа настольные плиты бывают:

  • для природного газа, которые подключаются к стационарному газопроводу в малогабаритной квартире;
  • для баллонов со сжиженным газом для дачи;
  • комбинированные, в конструкции которых предусмотрено подключение и к магистральному газу, и к баллону.

Примером плиты, предназначенной для магистрального, газа является мини-модель Flama ANG1402-W. Это 4-конфорочная плита, в которой одна из конфорок большей мощности обеспечивает быстрый нагрев, а остальные являются стандартными. Поворотные ручки регулируют силу огня.

Плитка покрыта белой эмалью. Металлические решетки тоже эмалированные. Модель дополнена крышкой, невысокими ножками с насадками из резины, полочками для посуды.

Модель Дельта-220 4А является настольной стационарной мини-плитой. Она работает от баллонного газа. Варочная панель снабжена 4 конфорками различной мощности. Корпус и варочная панель имеют белое эмалированное покрытие. Специальная защитная крышка предохраняет стену от загрязнения брызгами жира и жидкостей.

Особым видом настольных плит является комбинированная настольная плитка с духовкой (газовой или электрической). Такая модель ни в чем не уступает обычной стационарной плите и намного расширяет возможности приготовления пищи. Подобные плиты имеют дверцы из двухслойного термостойкого стекла, указатель температуры, часто укомплектованы грилем.

Компактная 4-конфорочная плита с духовкой Hansa FCGW 54001010 имеет небольшие габариты (0,75х0,5х0,6 м), позволяющие установить ее на небольшой площади. Духовка с подсветкой имеет объем около 58 л. Она оснащена термостатом, который помогает проверять температуру внутри. Дверца духовки изготовлена из двухслойного термостойкого, слабо нагреваемого стекла, исключающего возможность обжечься.

Конфорки имеют разный размер: большая – 9 см, маленькая – 4 см, а также две по 6,5 см. Их общая мощность составляет 6,9 кВт. Электроподжиг осуществляется через поворотные ручки. Предусмотрена опция газ-контроля, отключающая газовую подачу в случае затухания огня.

Общие правила монтажа газового оборудования

  • Газовое оборудование монтируется только в помещениях, которые подходят по площади (в соответствии с ТУ на прибор) и эффективности вентиляции.
  • Если это частный дом, то мини-котельная должна иметь окно, габариты которого соответствую требованию – численное выражение площади ˃ 0,02 «кубатуры» комнаты, в которой размещается газовое оборудование (все требования к котельной описаны здесь).
  • Оконная рама должна открываться и обеспечивать безопасность домочадцев при вероятном взрыве газа. Ударная волна должна быть направлена наружу. С этой целью остекление помещений с газовыми приборами делается «легким», одинарным, без установки в топочной (котельной) стеклопакетов или массивных рам с 2-мя стеклами.
  • Баллоны и иное газовое оборудование, располагающееся вне частного дома, помещается в специальную клеть у стены. Доступ к ней должен быть свободным (для удобства контроля и проведения ТО).
  • Все работы по монтажу и подключению газового оборудования проводятся специалистами ресурсоснабжающей или иной аттестованной на данный вид деятельности организации. Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.

Требования по монтажу оборудования

Они подробно изложены в инструкции на каждый газовый прибор. Их соблюдение – гарантия не только безопасности, но и того, что в случае отказа техники пользователь сможет рассчитывать на бесплатную замену как отдельного узла (комплектующего), так и всей установки в указанный период. Поэтому ТУ на котел (плиту или иное газовое оборудование) – один из основополагающих документов по порядку монтажа.

Газовые котлы напольные

  • Основа под оборудование – огнестойкая. Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.
  • Минимальные расстояния от конструкций: горючих – 50 см, негорючих – 100 см.
  • Для удобства проведения осмотров, обслуживания и ремонта газового оборудования по его периметру должна быть свободная зона (в пределах 1 м с каждой из сторон).
  • Площадь мини-котельной в частном доме – от 4 «квадратов» при потолке высотой не менее 2,5 м. При этом должно быть обеспечено минимальное свободное пространство в помещении объемом 8 м³.

  • Ширина полотна двери – от 80 см и более.
  • Приток воздуха – естественный, из расчета площади продушин 8 см2 на каждый кВт газового прибора.
  • Система дымоудаления с выводом трубы наружу. Конфигурация канала, сечение элементов рассчитываются индивидуально для конкретного частного дома в зависимости от материала стен, розы ветров и ряда других факторов.

Для системы дымохода целесообразно привести общие правила монтажа газового оборудования:

  • Минимально допустимое возвышение над крышей (коньком): плоской – 1,2 м, скатной – 0,5 м.
  • В пределах потолочного перекрытия стыков труб быть не должно.
  • По всей протяженности трассы дымоход не должен располагаться ближе 100 см относительно материалов категории «легковоспламеняющиеся».

Котлы настенные

С учетом того, что данное оборудование имеет ограничение по мощности, требования к его монтажу не такие многочисленные.

  • Минимальное расстояние до других приборов, горючих материалов – 0,2 м.
  • Отстояние от напольного покрытия – от 0,8 до 1,5 м (по нижнему краю газового прибора).
  • Для частных домов из древесины обязательно наличие негорючего слоя между стеной и котлом (например, асбестовое полотно). Минимальная толщина «защиты» – 3 мм.

Плиты газовые

Монтаж такого оборудования значительно проще. Плита ставится на кухне, следовательно, и открывающаяся створка окна, и вытяжка есть по определению. Где прибор разместить, решает сам хозяин, в зависимости от удобства пользования и общего дизайна помещения. Но подключение к магистрали вправе осуществлять только лицензированный специалист. Необходимо лишь учесть, что высота потолка (предельная, минимальная) – 2,20 м.

Запрещается

  • Использовать для отделки топочной горючие материалы, устраивать фальш-полы и так далее.
  • Производить сварные соединения при монтаже газового оборудования – только на резьбе.
  • Прокладывать внутреннюю газовую магистраль из иных труб, кроме стальных. В отдельных случаях допускается подключение газовых приборов специальным гибким шлангом.
  • Газовое оборудование, работающее от сети пром/напряжения, следует подключать через стабилизаторы.
  • С целью упрощения монтажа системы дымоудаления и повышения КПД котла целесообразно устанавливать дымоходы коаксиального типа.

Получение согласования для замены газопровода

Возможен или нет перенос, могут решить только уполномоченные органы, то есть служба газа вашего города (района). Заниматься любыми демонтажными и монтажными работами имеет право только специалист, имеющий квалификацию. Безусловно, без согласования перенос труб осуществлять нельзя.

Даже такой простой шаг, как обрезка трубы на 10 см, необходимо согласовать, так как все работы, связанные с газовым трубопроводом, входят в категорию связанных с риском

Разрешение оформляется в такой последовательности:

  1. Выясняете контактные данные газовой службы по месту регистрации, связываетесь со специалистами, объясняете ситуацию, консультируетесь.
  2. Составляете заявление (по стандартной форме), которое «запустит» процесс согласования.
  3. На основании заявления к вам домой прибывает представитель газовой службы. Время уточняется заранее.
  4. Специалист производит осмотр, выслушивает пожелания, отвечает на вопросы. Часто на этом этапе приходится менять планы, так как желательный перенос не соответствует требованиям безопасности (предварительное изучение норм монтажа газопровода избавит от этого неприятного момента).
  5. Утверждение окончательной схемы переноса, составление сметы. Все документы оформляет организация, предоставляющая услуги. Без согласия собственника жилья работы не производятся.
  6. Если условия переноса удовлетворяют, оплачиваете услугу по квитанции и договариваетесь о времени начала работ.

Процедура согласования обычно занимает несколько дней, растянуться на длительный период она может только по одной причине: если владельцы собственности и представители газовой службы не нашли компромиссного решения.

Любые факторы, нарушающие нормы установки газовых плит (котлов, счетчиков, колонок), могут стать причиной отказа в переносе труб.

Выводы и полезное видео по теме

Чтобы было легче представить варианты решений, предлагаем посмотреть видео по теме.

Чем заменить двери в кухню? Виды перегородок:

О тонкостях перепланировки помещений можно узнать из следующего видеоролика:

А если вы не решились на перепланировку или не имеете такой возможности, узнайте несколько лайфхаков по удобному и компактному хранению:

Учитывая всё вышесказанное, дверь в кухню в большинстве случаев снять можно, но регулируется этот вопрос местными властями, а потому требования по стране отличаются. Лучше, чтобы в квартире без кухонной двери, закрывались комнаты, а квартиры-студии безопаснее вообще без газа, с электроплитой.

А у вас дома есть кухонная дверь? Если нет, оформлено ли её отсутствие документально, возникали ли проблемы? Расскажите об этом нашим читателям, присоединяйтесь к обсуждению ниже.
