Делаем отопление ПЛЭН своими руками: особенности монтажа, подбор и стоимость комплектующих, отзывы о работе системы

Монтаж системы Плэн

Смонтировать потолочное отопление Плэн возможно лишь имея навыки работы. Она сопряжена с трудностями следующего плана:

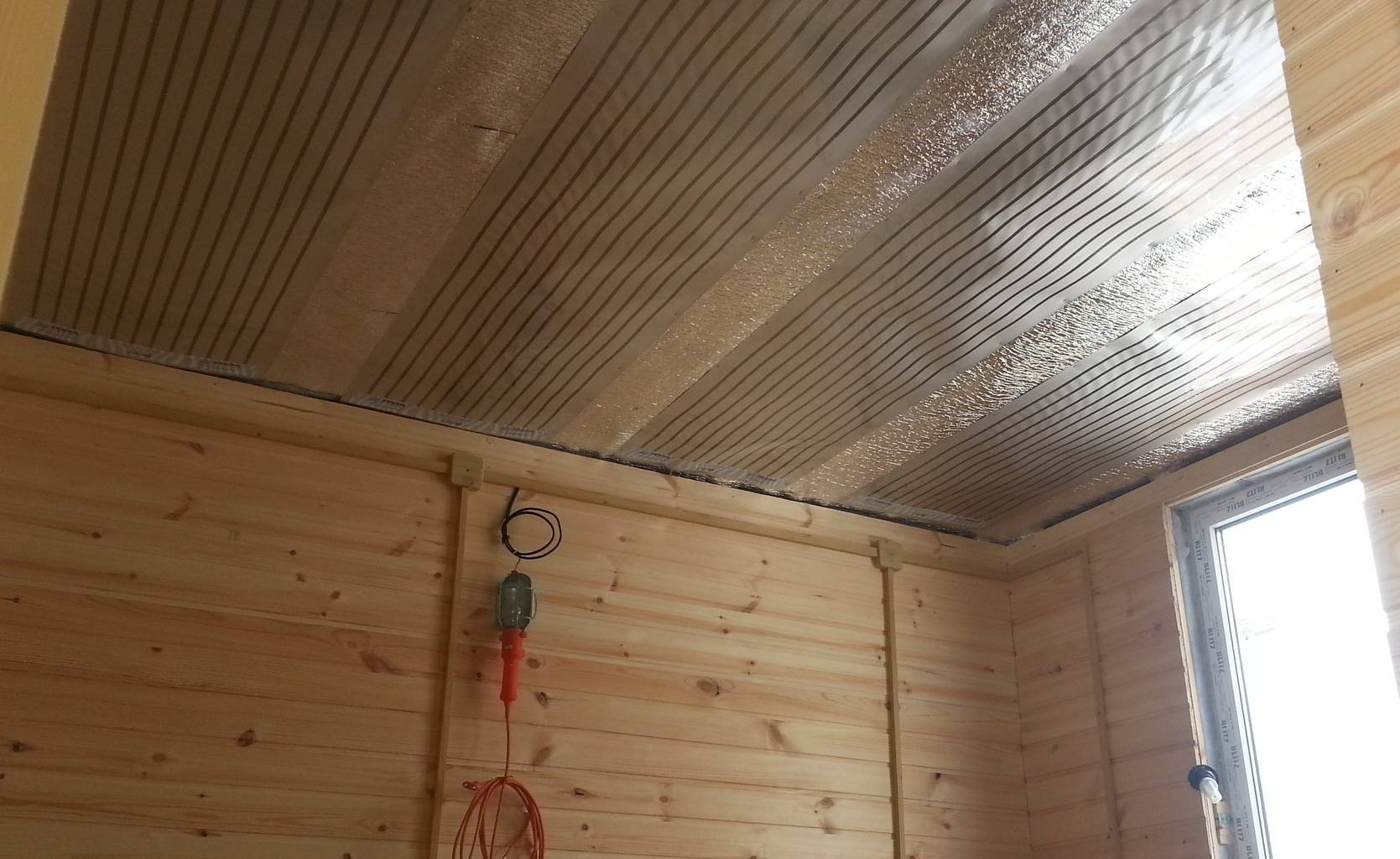

Пластиковые элементы монтируют на поверхность, выстеленную отражателем. Для этого приобретается фольгированная основа. Идеально подойдёт паровая мембрана – она с одной стороны оснащена блестящей поверхностью. Стоит внимательно наблюдать за положением направления лучей и не допустить их рассеивания за пределы помещения.
Крепятся полосы при помощи пластикового крепежа. Однако сложность заключается в том, чтобы случайно не пробить полосу проводника, по которым потечёт ток, если это случится. А при самостоятельном монтаже возможно всё, может, придётся заменить полосу, а это весьма недёшево.
Закрепляют пластины в небольшом отдалении друг от друга. Это позволит в большей степени добиться равномерного прогрева всего объёма помещения. Если потолочное перекрытие представляет пространство, разделённое лагами, то манёвра для расположения, конечно, меньше.
Само плёночное отопление Плэн выглядит не слишком презентабельно, поэтому его придётся закрывать каким-либо декоративным материалом. Пространство потолка зашивается навесным материалом, гипсокартоном или натяжной тканью

Важно следить, чтобы материалы не соприкасались с обогревателями.

Выбирая для определённой комнаты плэн отопление, технические характеристики каждой полосы будут важны – для размеров 4*5 м потребуется 3 пластины длиной в 4 м.

Ширина, как правило, стандартна – 0,5 м. Суммарная мощность окажется равной 1,2 кВт/час. Реальное потребление окажется гораздо меньшего значения – это означает, что в комнате будет всегда тепло.

Прогресс с каждым годом подкидывает потребителю очередную инновацию в виде нового изобретения, облегчающего жизнь владельцу частного дома. Плёночные обогреватели сделали в этом направлении большой прорыв.

Подводя итоги, можно сказать, что инфракрасное отопление плэн – уникальный источник тепла. Обладает большими достоинствами, может размещаться как на самом пустом участке помещения, так и на самом активном – система успешно работает как тёплый пол. Конечно, приобретение этого вида отопления, недёшево, но, в конце концов, удобство пользования и достоинства окупают всю установку.

Общий бал: 0Проголосовало: 0

Схема отопления ленинградка в частном доме: основные нюансы монтажа

Как и в любой другой системе отопления, при монтаже ленинградки имеется масса нюансов, не обращать внимания на которые будет безрассудно. Следует понимать, что именно от так называемых «мелочей» в большей степени зависит эффективность работы системы. К этим мелочам относятся следующие моменты.

  1. Подающая труба (магистраль) просто обязана проходить по всему периметру дома. А если речь идет о системе с естественной циркуляцией теплоносителя, то она должна проходить еще и под уклоном, направленным вниз по ходу движения теплоносителя.
  2. Расширительный бак устанавливается традиционно – в самой верхней точке системы. Если бак мембранный, то, в принципе, без разницы, где он будет смонтирован – единственное условие заключается в том, что стоять он должен не далеко от котла.
  3. Радиаторы подключаются либо снизу, либо по диагонали – в этом отношении система не капризная. Лучше использовать нижнее подключение, так как в этом случае на виду остается минимальное количество труб – магистраль всегда можно спрятать в короб.
  4. Пряча трубы в пол, нужно будет позаботиться об их утеплении – это не теплый пол, и прогревать подполье не имеет никакого смысла. Единственное, чего вы добьетесь, игнорируя утепление, это чрезмерного расхода энергоносителя.
  5. Однотрубная система отопления с естественной циркуляцией ленинградка имеет одну особенность – она часто завоздушивается из-за своей схемы. Именно по этой причине наличие кранов Маевского на каждой батарее обязательно.
  6. Если вы счастливый владелец двухэтажного дома, то спешу вас обрадовать, что такая система может монтироваться как горизонтально, так и вертикально. Вертикальная ленинградка имеет несколько иную схему, но, по большому счету, она мало чем отличается от горизонтальной – в принципе, это комбинация вертикальных и горизонтальных трубопроводов.

  7. Диаметры труб. Выше уже упоминалось о том, что они должны быть большими – речь идет о трубе диаметром 1,5-2 дюйма, в зависимости от размеров системы.
  8. Циркуляционный насос лучше монтировать после расширительного бака по ходу движения теплоносителя – в такой ситуации насос не будет оказывать пагубное влияние на бачок, особенно если он имеет мембранную конструкцию.

В принципе, это все нюансы. Да, совсем забыл о подводках, они делаются стандартно из трубы диаметром полдюйма – на них лучше поставить краны, хотя если система небольшая, то можно обойтись и без запорной арматуры.

И в заключение темы один небольшой совет – он касается не только системы отопления ленинградка, а вообще любой отопительной системы. В процессе монтажа трубопроводов старайтесь избегать резких перепадов высот, особенно если речь идет о системах с естественной циркуляцией теплоносителя. Перепад высоты – это гарантированная воздушная пробка. Если уж приходится прибегать к таким уловкам, то в этих местах нужно ставить кран для сброса воздуха – можно использовать автоматический клапан, который работает без участия человека.

Автор статьи Александр Куликов

Инфракрасное излучение и длина волны в ПЛЭН

Как работает инфракрасное излучение в пленочном нагревателе? Электрический ток нагревает резисторы до 35-55°С и они испускают инфракрасные волны в диапазоне 9-15 мкм.

ПЛЭН греет предметы в радиусе действия волны. Накопив тепло, объекты в комнате излучают тепло сами, прогревая воздух. Традиционное конвекционное отопление наоборот — греет воздух, который затем прогревает предметы.

Продавцы заявляют, что наиболее естественным для человека является инфракрасное излучение с длиной волны 9,6 мкм, но любое твердое тело излучает в определенном диапазоне волн, а не на одной длине волны. Якобы, излучение длиной 9,6 мкм мягко прогревает наше тело естественным «лучистым теплом» на глубину до 4 см.

Однако, волна длиной более 3 мкм прогревает только верхние слои кожи на глубину до 0,2 мм, не глубже. Об этом можно прочитать в учебнике «Биофизические основы физиотерапии», Г.Н. Пономаренко, И.И. Турковский, стр. 17-18 (ВУЗовский курс), или в: Международная Организация Труда, «Энциклопедия по охране и безопасности труда», издание второе, 1988.

Если бы в «пике излучения» человека наблюдался идеальный обогрев, то мы могли бы «отапливаться» друг другом. Но второй закон термодинамики нам такого не позволит — тепло передается только от более нагретого тела к менее нагретому. Заявленный пленкоделами диапазон, конечно, тоже греет, но с минимальной интенсивностью и весьма инертно. А «лучи жизни», полученные посредством пленочного отопления, остаются сказкой.

Чем выше температура излучающей поверхности, тем эффективнее греется поверхность, на которую воздействуют ИК лучи. Иными словами, на нагрев больше влияет мощность излучения, а не диапазон. Достичь баланса на основе длины волны довольно сложно, и низкотемпературный потолочный нагреватель сомнителен с этой точки зрения.

Инфракрасные лучи частично экранируются древесиной, гипсокартоном, подвесными и натяжными потолками (которыми часто закрывают пленку на потолке в помещении). Справедливости ради, чем выше влажность отделки (например, вагонки), тем выше проникающая способность лучей.

Достоинства и недостатки системы отопления ПЛЭН

В следующем списке приведены преимущества, особенности и некоторые важные параметры качественных систем данной категории:

  • Преобразование электроэнергии в тепло осуществляется эффективно, без лишних потерь. КПД достигает 90-95%, что на 15-20% лучше по сравнению с типовыми масляными нагревателями.
  • Температура внешних поверхностей пленок отопления ПЛЭН не превышает +50°C. Это значит, что не нужны дополнительные меры для соблюдения самых строгих требований правил пожарной безопасности.
  • Допустимо близкое размещение пленочного нагревателя ПЛЭН около деревянных и пластиковых деталей. Это упрощает монтаж и выбор подходящих элементов конструкции, отделочных материалов.
  • При такой температуре не сгорают механические частицы, которые содержатся в атмосфере помещения.
  • Конвекционные потоки при любом варианте размещения системы отопления ПЛЭН минимальны. Это предотвращает перемещение пыли, загрязнение помещений, возникновение аллергических реакций.
  • Небольшая толщина пленки подразумевает экономное использование свободного пространства.
  • ИК-излучатели этого типа скрывают за декоративными панелями и функциональными покрытиями. Они не оказывают никакого влияния на эстетику интерьера.
  • Для подключения такой системы отопления не нужна близость магистрального газопровода.
  • Прокладка кабельных трасс дешевле, чем монтаж труб. Рабочие операции упрощает малый вес, высокая прочность пленочных конструкций.
  • Потолочное инфракрасное отопление выполняет свои функции без дымоходов, циркуляционных насосов, котлов и бойлеров.
  • Пленочные излучатели обеспечивают быстрый нагрев, работают совершенно бесшумно.
  • Их минимальная инерционность вместе с принципами управления хорошо подходят для включения в состав современных управляющих комплексов категории «умный дом».
  • При соответствующем оснащении не сложно поддерживать температуру в отдельных помещениях с высокой точностью (±1-1,5°C).
  • Хорошая защищенность от внешних воздействий в совокупности со щадящими температурными режимами обеспечивают длительный срок службы. Современные модели сохраняют хорошие потребительские характеристики на протяжении 50 лет и более того.

«Плюсы» ПЛЭН: простой монтаж, недорогие комплектующие детали, рациональное распределение температуры воздуха

Как свидетельствуют отзывы, обогреватель пленочный действительно обладает многими преимуществами. Однако для объективного анализа необходимо рассмотреть «минусы», которые упоминают владельцы и некоторые профильные специалисты.

Область нагрева ограничена направленностью излучения. Вне соответствующих зон температура воздуха ощутимо ниже. Для равномерного поддержания температуры в помещении необходимо покрывать пленочными излучателями большие площади.

Несмотря на высокий КПД и сравнительно небольшое потребление на 1 м кв. ПЛЭН придется учесть значительные эксплуатационные затраты. Стоимость отопления с применением электроэнергии выше в наши дни по сравнению с газом. Для подключения понадобится соответствующий по мощности источник питания.

Можно сэкономить дополнительно, если установить простейшую «буржуйку» и заняться незаконной вырубкой леса

Серьезный анализ поможет более точно оценить реальные затраты при сравнении ПЛЭН с альтернативными системами отопления. Его сделать можно самостоятельно с учетом индивидуальных потребностей, условий эксплуатации

Обратите внимание на следующие нюансы:

  • Для применения жидкостных систем отопления нужно приобрести и установить радиаторы, трубы, запорные устройства, котел, другие компоненты.
  • В процессе использования такого оборудования необходимо обеспечить надежную защиту от промерзания, предотвратить образование накипи.
  • Для хранения относительно недорого твердого топлива потребуется склад. Обращение с ним сопровождается дополнительными трудозатратами.

Теплый потолок своими руками просто и доступно

Для создания комфортных условий проживания в доме необходимо решить вопрос сохранения в нем тепла. Кроме теплоизоляции пола и стен дома, необходимо утеплить и потолок. Через него может уходить свыше 50% тепла. Теплый потолок в доме снизит потери тепла и сократит затраты на его отопление в холодное время года.

Схема утепления кровли и потолка.

Чтобы эту работу выполнить правильно, необходимо знать, как это сделать? Утеплить его можно 3-мя способами:

  • изнутри помещения;
  • снаружи (со стороны чердачного помещения);
  • методом комбинированного утепления (изнутри и снаружи).

В качестве теплоизоляции могут использоваться различные материалы. Наиболее распространенные из них:

  • различные виды минеральных ват (рулонные или в виде плит);
  • пенополистирол;
  • керамзит;
  • теплый шлак;
  • опилки древесные;
  • утепляющие смеси на основе глины и разных полимерных примесей.

Схема утепления, пароизоляции и вентиляции жилой мансарды.

Сделать теплый потолок своими руками несложно. Вначале необходимо измерить его площадь и подготовить необходимый материал. Для выполнения работ понадобится следующий материал и инструмент:

  • утепляющий материал;
  • пароизоляционная пленка;
  • гидроизоляционный материал;
  • бруски размером 50х50 мм;
  • ножовка по дереву;
  • нож для резки утеплителя;
  • перфоратор;
  • молоток;
  • дюбели;
  • саморезы и гвозди;
  • строительный степлер.

Наружное утепление

Утепление мансарды изнутри и снаружи.

Если чердак в доме не используется в качестве мансардного помещения, лучшим вариантом будет сделать наружное утепление со стороны чердака. Для этого необходимо:

  1. Очистить чердак от мусора.
  2. Поверхность застелить гидроизоляционным материалом.
  3. На высоту закладываемого утеплителя установить лаги (для сыпучего высотой около 200 мм, для минваты или пенопласта порядка 100 мм). Если утеплитель будет закладываться в форме плит, лаги устанавливаются на их ширину.
  4. Пространство между лагами засыпается утеплителем до верхнего края или заполняется плитами утеплителя (полистиролом или минватой). В качестве утепляющего материала могут применяться древесные опилки, смешанные с известью или глиной.
  5. Поверхность уложенного слоя закрывается пароизоляционной пленкой.
  6. Поверх лаг, чтобы не повредить установленный утепляющий слой и пароизоляцию, устанавливается черновой пол.

Утепление изнутри помещения

Схема основных теплопотерь зданий.

Необходимо учитывать, что при установке утепляющего слоя изнутри помещения, на его толщину уменьшиться высота потолка. Лучшим вариантом является установка утеплителя при создании подвесных или натяжных потолков. В таком варианте утепляющий материал размещается между потолочным перекрытием и поверхностью отделки потолка.

В качестве утеплителя при использовании его в помещении применяется минеральная вата в виде плит. К поверхности потолка она может крепиться 2-мя методами: при помощи клея или внутри каркаса. При наклеивании необходимо соблюдать следующий порядок работ:

  1. Внутренняя поверхность очищается от побелки, до бетона.
  2. На основание наносится слой грунта (жидко разведенный клей).
  3. На бетонное основание наносится клей, плита утепляющего материала с усилием прижимается к основанию и удерживается 15 секунд. Аналогично крепятся все остальные плиты.
  4. Зазоры между плитами заполняются монтажной пеной, после высыхания пены выступившие кусочки срезаются острым ножом.
  5. На поверхность крепится пароизоляционная пленка.
  6. На поверхность наклеивается полимерная сеточка, поверхность шпаклюется, зачищается и затем выполняется его финишная отделка.

При установке внутри каркаса порядок работ следующий:

  1. Для установки подвесного потолка устанавливается каркас. Лаги каркаса крепятся с шагом равным ширине плит утеплителя.
  2. Между лагами вставляется минеральная вата.
  3. Зазоры заполняются монтажной пеной. После ее высыхания выступившие части пены срезаются.
  4. Поверх установленного слоя устанавливается пароизоляционная пленка.
  5. На каркас устанавливаются листы гипсокартона.
  6. Поверхность готовится к финишной отделке.

Утепленный потолок создаст комфортные условия для проживания в доме, значительно снизит потери тепла и позволит сэкономить средства на оплату энергоносителей.

Как сделать теплый потолок в доме своими руками?

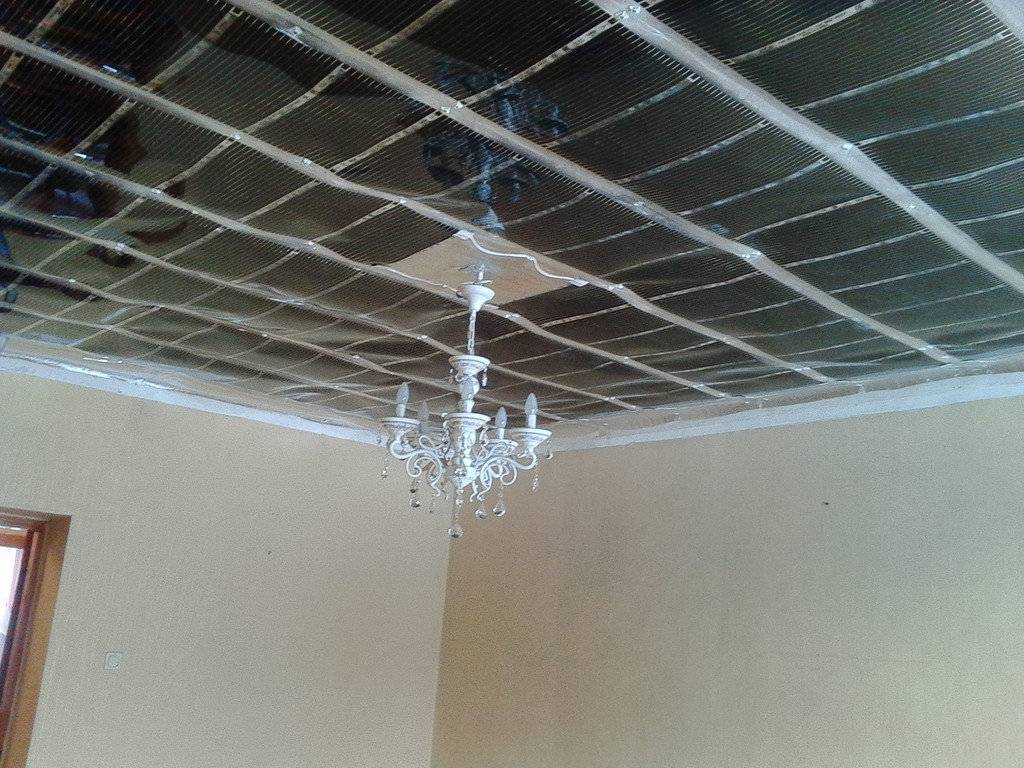

Монтаж инфракрасной пленки на потолок происходит в несколько этапов:

  1. теплоизоляция потолка;
  2. расчет площади пленки;
  3. монтаж пленки, терморегулятора и датчика;
  4. подключение к сети и проверка работоспособности.

До начала монтажа термопленки необходимо закончить все работы по строительным и отделочным работам на потолке, исключая финишную отделку. Также провести все работы по прокладке коммуникаций и осветительных проводов.

Теперь рассмотрим этапы монтажа теплого потолка подробнее.

Теплоизоляция потолка

Она необходима для того, чтобы не греть чердак или соседей этажом выше. Правильно изолированный потолок все тепло будет возвращать в помещение, увеличивая таким образом коэффициент полезного действия прибора и снижая энергозатраты. Теплоизоляция с отражающим слоем крепится на всю поверхность потолка и заходит на несколько сантиметров на стены. Это предотвратит потерю тепла через зазоры между потолком и стеной. Стыки в теплоизоляционном материале заклеивают скотчем. Сам материал должен иметь толщину не менее 5 мм.

Как рассчитать площадь инфракрасной пленки?

Для правильного расчета необходимой площади нужно учесть следующее:

  • насколько хорошо теплоизолировано само здание. Для кирпичного дома или легкого каркасного строения эти данные будут различаться;
  • планируется ли жить в доме в зимний период, постоянно или наездами;
  • объем обогреваемого участка. Это может быть как все помещение, так и часть его;
  • будет ли инфракрасный обогрев основным или дополнительным.

Если теплый потолок планируется как основной вид обогрева, он должен занимать не менее 70% площади всего потолка. В качестве дополнительного эту цифру можно снижать соответственно мощности основной системы отопления. Средняя мощность пленки составляет примерно 0,2 кВт на 1 квадратный метр. Разделив мощность терморегулятора на это число, можно узнать площадь пленки, которую можно к нему подключить.

Монтаж теплового оборудования

Термопленку можно разрезать только по специальным линиям, обозначенным на ней. Каждый вид пленки имеет свою максимальную длину отрезка. Эту информацию можно узнать в прилагаемой документации или спросить у продавца. Между пленкой и изоляцией потолка не должно быть зазоров и воздушных прослоек.

Далее нужно соединить медные контакты токопроводящей шины с электрическими проводами с помощью контактных клипс. Одна половина клипсы должна располагаться на медной шине, а другая – внутри обогревателя. После этого битумным скотчем изолируют концы пленки с двух сторон.

Датчик крепится в вырез теплоизоляции и подключается к регулятору и нагревательным элементам.

Подключение к электрической сети

Подключать термопленку через регулятор к сети следует параллельно. Если теплый потолок будет иметь большую мощность, лучше подключать его через отдельный автомат.

Правильно смонтированный теплый потолок при включении должен излучать комфортное равномерное тепло, нигде не перегреваться и своевременно отключаться при достижении заданной температуры.

Финишная отделка

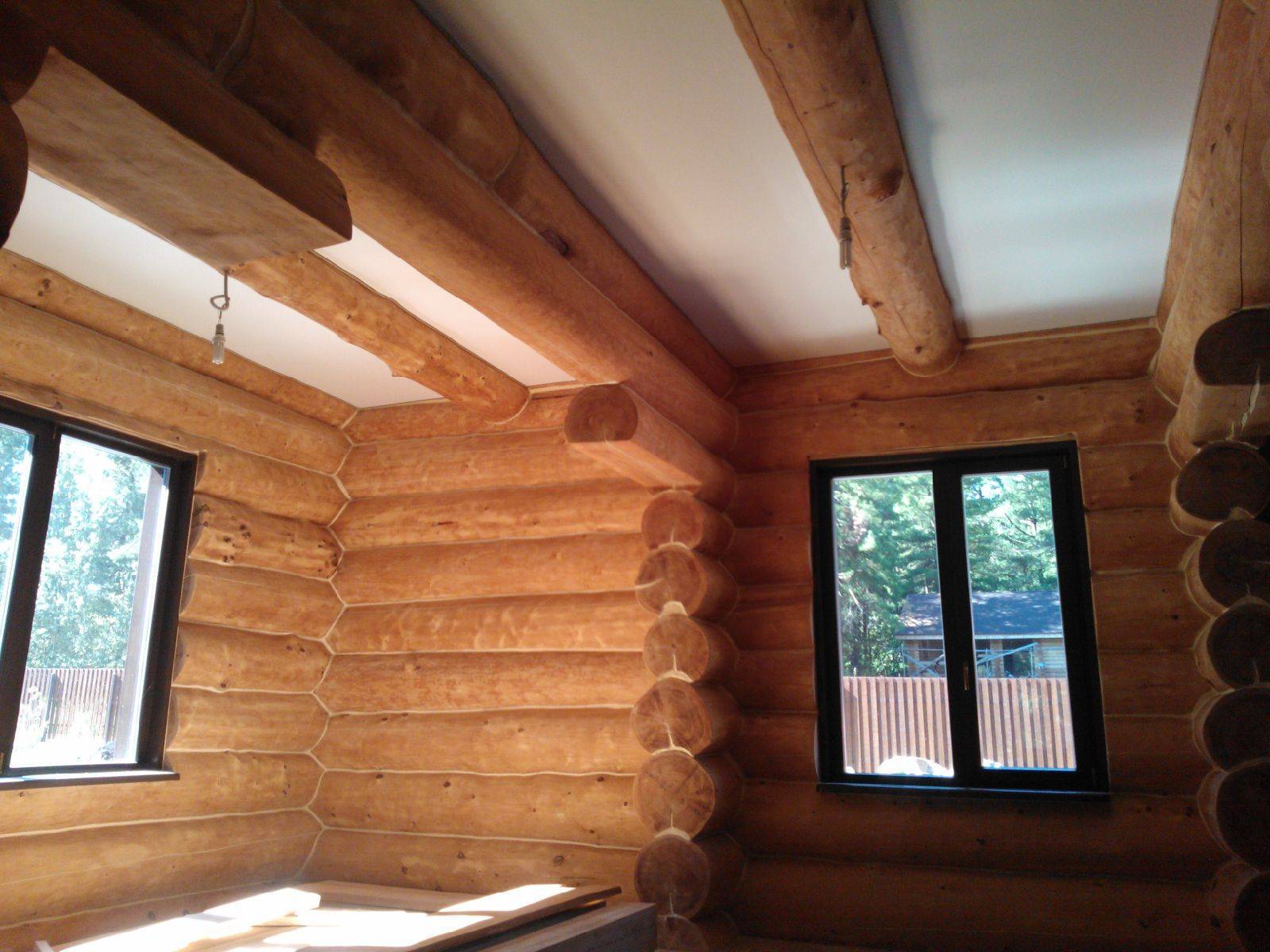

Далее производят окончательную отделку потолков. Это может быть натяжной потолок со специальной микроперфорацией. Она отлично пропускает инфракрасные волны. Натяжной потолок в этом случае монтируют по краям стены, не затрагивая сам потолок.

Также можно закрыть конструкцию подвесным потолком: гипсокартонными листами, вагонкой или пластиковыми панелями. Между натяжным или подвесным потолком и системой инфракрасного отопления нужно оставлять небольшой зазор. Для отделки потолка следует выбирать водонепроницаемые материалы толщиной не более 16 мм.

Система инфракрасного обогрева для потолков – самая современная, безопасная и эффективная из всех вариантов электрического отопления. При правильном монтаже она прослужит долго, наполняя дом теплом и уютом и оставаясь при этом совершенно незаметной.

Принцип работы системы отопления ПЛЭН

ПЛЭН — это отопительная система, основанная на использовании плёночного электронагревателя, специальная конструкция которого вырабатывает инфракрасное излучение. Прототипом такой технологии являются природные процессы теплообмена, а эффект от её использования сопоставим с теплом, исходящим от солнца.

Плёночный инфракрасный обогреватель имеет многослойную лавсановую конструкцию, общая толщина которой не превышает 1−1,2 мм. Внутри лавсановых плёнок встроенные специальные нагревательные металлические элементы, а также алюминиевая фольга, которые могут разогреваться до максимальной отметки —45 градусов. Выше упомянутый лавсановый материал выполняет как электроизолирующую функцию, так и внешне отделочную. При включении данной системы ток поступает к резистивным элементам, которые в свою очередь нагревают фольгу. Выделяемые в результате инфракрасные лучи, длина волн которых составляет 9,4 мкм, нагревают предметы интерьера, технику, пол и даже присутствующих людей, заряжается их тепловой энергией и отдаёт её обратно. Таким образом, ощущение тепла и уюта сохранятся во всех жилых помещениях.

Системе ПЛЭН можно отнести как основную, так и дополнительную роль для отопления загородного дома, квартиры, складов или офисных зданий.

Монтаж всего оборудования отличается:

  • простотой;
  • небольшими трудозатратами;
  • быстротой выполнения.

Для удобства плёночный обогреватель выпускается различных параметров, а именно: его длина может варьироваться от 1 до 5 метров, а ширина составлять 0,35 — 0,65 м.

Устанавливается она на80% потолочной поверхности и вполне подходит под гипсокартонные конструкции, натяжные или подвесные потолки. После активизации системы, инфракрасные потоки медленно разогревают дом и по истечении 10−14 дней полностью устанавливаются на уровне нормального распределения тепловой энергии. Площадь дома, на который возможен монтаж такой системы, не имеет значения, а высота не должна превышать 3,5 метров.

Область применения систем отопления ПЛЭН

ПЛЭН отопление можно применять в качестве основного и вспомогательного. Не существует никаких медицинских ограничений на его использование. Более того пленочные ИК-обогреватели рекомендуется применять в детских дошкольных учреждениях, школах, больницах и т.п.

В квартирах и коттеджах ПЛЭН пленку можно использовать в любом помещении, в том числе с повышенной влажностью. Единственным условием является более тщательная изоляция соединительных контактов. Монтаж можно осуществлять на любой поверхности: пол, потолок, стены.

Благодаря своей экономичности и безопасности такой тип нагрева получил применение и в производстве. К примеру, комплект УКЛС-14-5 используется для сушки древесины. Его производственная мощность 25 м3/мес.

ПЛЭН панели расположены между слоями древесины, что ускоряет процесс сушки

Еще одним интересным решением на базе ПЛЭН технологий является компактная переносная инфракрасная сауна СПИ-220/1. Она получила широкое применение в качестве приспособления для похудения и SPA-процедур.

Более подробно о возможностях ее использования в этом видео:

Watch this video on YouTube

Технические особенности пленочных инфракрасных систем отопления

Почему инфракрасные системы отопления пользуются такой популярностью? Все очень просто, данный вид обогрева имеет ряд существенных преимуществ по отношению к альтернативным видам отопления. Низкий расход электроэнергии – самый главный «плюс» данного вида обогрева. Всего от 10 до 20 Вт на 1 м² отапливаемой площади система отопления тратит, для того чтобы поддерживать комфортную температуру около 22 °C. Такие затраты электроэнергии стали возможны благодаря принципу работы инфракрасных систем отопления. Еще одним преимуществом является долговечность работы, при этом обслуживания оборудование не требует. Средний срок службы системы потолочных систем обогрева составляет 50 лет.

При использовании систем «Теплый потолок» температура в помещении на 10 °C поднимается всего за 40 минут, ни одна из конвективных систем отопления не может «похвастаться» такими результатами. При этом температура контролируется в каждом помещении при помощи специальной автоматики – терморегуляторов. Системы «Теплый потолок» полностью безопасны, исключена вероятность возгорания, полная защита от поражения электрическим током и применяются в помещениях любого типа.

ПЛЭН или ЗЕБРА ЭВО-300, что установить?

При установке инфракрасных систем отопления своими руками особого значения не имеет, какие нагревательные элементы вы будете использовать – ПЛЭН или ЗЕБРА ЭВО-300. Основным условием для данных видов отопления является необходимая мощность системы на 1 м² отапливаемой площади, которая составляет не менее 120 Вт.

Монтаж инфракрасной системы отопления

Для эффективной работы инфракрасной системы отопления необходимо соблюдать следующие рекомендации:

  • Помещение должно быть утеплено согласно СНиП 23-02-2003 «Тепловая защита зданий»
  • Максимальная высота расположения нагревательных элементов ПЛЭН и ЗЕБРА-300 не более пяти метров
  • Стабильное напряжение электросети 220 Вт.

Если у Вас есть сомнения в том, что вы не сможете установить систему отопления своими силами, рекомендуем воспользоваться услугами наших специалистов.

Для того, чтобы получить консультацию достаточно позвонить нам по телефону (3452) 605-484 или приезжайте к нам в офис по адресу: г. Тюмень, ул. Пермякова, д.1, БЦ «Нобель», оф.510

Нюансы монтажного процесса

Сразу же надо оговориться, что отопительную систему ПЛЭН устанавливают на фольгированный утеплитель, который не только будет создавать теплоизоляционный слой, но и отражать с помощью фольги излучаемые волны в сторону помещения. Поэтому поверхность, на которую будет монтироваться нагревательная пленка, необходимо закрыть, к примеру, изолоном.

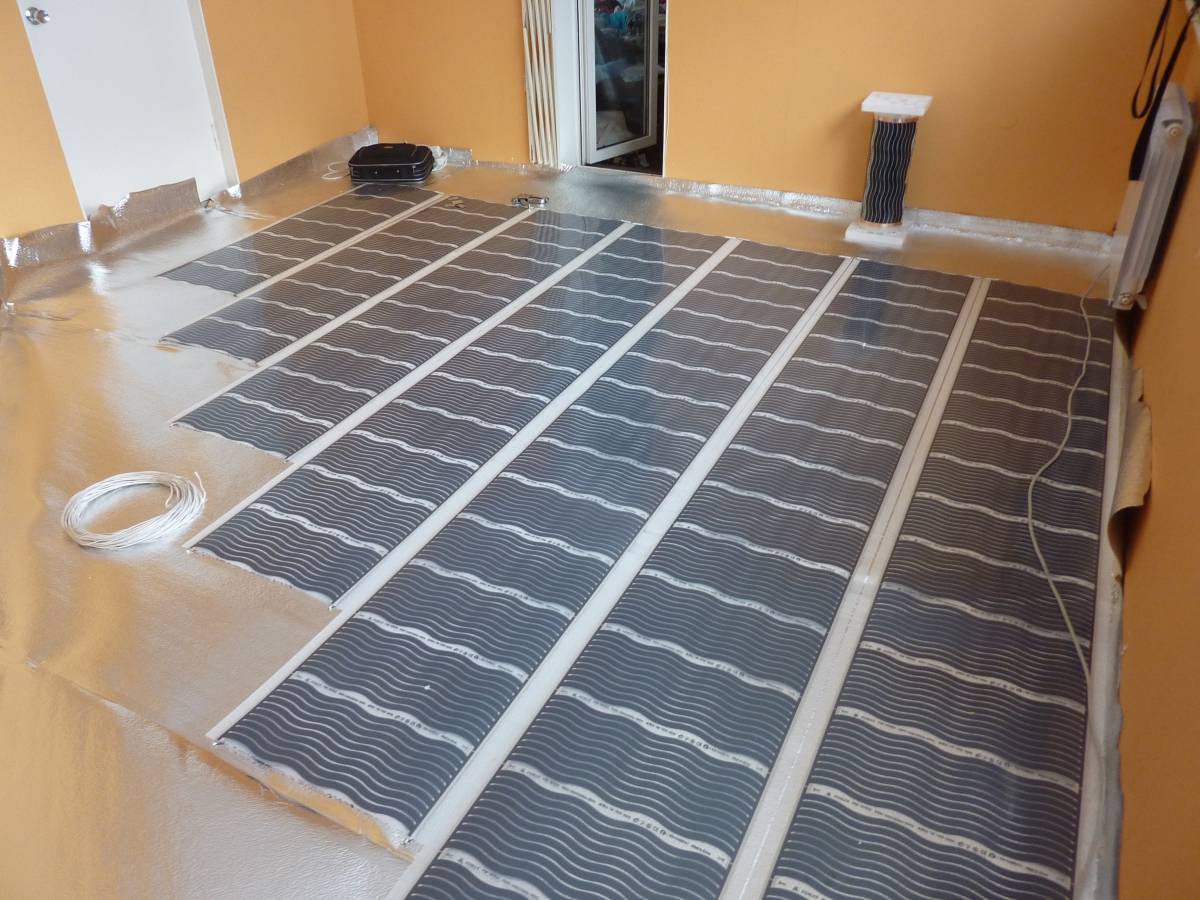

Под ПЛЭН обязательно укладывается изолон

Теперь, что касается крепления самого нагревателя. Все будет зависеть от того, к какому материалу он будет крепиться.

  1. Если это дерево, то оптимальный вариант – металлические скобы и степлер. Можно в этом случае использовать гвоздики или саморезы по дереву.
  2. Если это бетон, тогда в нем придется сверлить отверстия, вставлять в них пластмассовые дюбеля, а уже в них через пленку вкручивать саморезы.

Что касается принципа укладки пленки, то в первую очередь надо определиться, в какой стороне будет располагаться подключение к питанию током. Чем меньше расстояние между точками подключения, тем меньше придется использовать кабеля для подводки. А это экономия.

В зависимости от выбранной модели и размеров нагревателя определяется и площадь его покрытия. Данный показатель варьируется в пределах 50÷100%, но оптимально считается 80%.

Обязательно оставляется зазор между пленочным нагревателем и натяжной или подвесной конструкциями. Величина зазора в пределах 10÷15 см. Все работы, связанные с подключением, строго проводятся по электрическим схемам, поставляемым в комплекте к ПЛЭН.

Зазор между ПЛЭН и потолочной отделкой

Нюансы подключения

В зависимости от того, какие приборы по напряжению были выбраны, используются и свои схемы:

  1. Если выбраны пленки с напряжением 220 В, то их соединяют друг с другом только параллельно.
  2. Если применяются приборы на 110 В с подключением к сети 220 В, то между собой они подключаются парами. Последние между собой подключаются параллельно.
  3. То же самое и с нагревателями ПЛЭН напряжением 73 В. Они соединяются между собой последовательно по 3 штуки.

То есть, в любом случае, на выходе должно получиться 220 В: 110 + 110 = 220; 73×3 = 219.

Правильное подключение пленок между собой

Установка терморегулятора

Этот прибор контролирует температуру воздуха внутри помещения, отключая и включая систему ПЛЭН. Есть три нюанса правильной установки терморегулятора:

  1. Его врезают в фазный провод.
  2. Место установки на стене на высоте 150 см. Важная составляющая – устанавливать прибор надо на внутренней стене, а не на наружной, которая контактирует с улицей. Лучше всего монтаж проводить подальше от окон и дверей, чтобы на него не падали солнечные лучи.
  3. Если суммарная нагрузка от всей системы превышает 9 А, то терморегулятор подключают через специальный контактор модульного типа. Последний просто снижает нагрузку.

Установка терморегулятора

Лучевая разводка и теплый пол

Лучевую схему можно применять и для обустройства системы «теплый» пол. При грамотно составленном проекте с учетом всех факторов можно отказаться от радиаторов, сделав теплый пол основным источником для отопления.

Тепловые потоки будет равномерно распределяться по всему помещению, не создавая эффект конвекции в отличие от радиаторов. В результате отсутствует циркуляция пыли в воздухе.

Перед тем, как взяться за реализацию идеи по устройству водяных теплых полов, важно учесть следующие особенности:

  • на бетонное или деревянное основание укладывается отражающий экран со слоем теплоизоляции;
  • сверху укладывается трубы по петлеобразной схеме;
  • перед заливкой бетоном производится гидравлическое испытание системы под давлением на протяжении суток;
  • финишным слоем выступает стяжка или настил.

Коллектор каждого контура должен оснащаться расходомерами и термостатическими клапанами, которые позволяют вести точный контроль расхода теплоносителя и регулировать его температуры.

При разводке труб можно использовать термостатические головки и сервоприводы. Данные устройства позволяют автоматизировать работу теплого пола. Система будет реагировать на изменения в температуре помещения, настраивая комфортный режим для каждой комнаты.

Лучевая разводка для теплого пола требует оснащения коллектора несколькими комплектующими, которые позволяют контролировать, автоматизировать и управлять напольным отоплением для достижения максимального комфорта и энергоэффективности

При монтаже крайне важно правильно зафиксировать трубы, перед тем, как все заливать стяжкой. Для этого можно использовать утеплитель с пазами, арматурную сетку или скобы

Перед укладкой трубопровода необходимо четко определить маршрут, который теплоноситель будет преодолевать для обогрева пола (не допускать скрещивания труб)

Отрезать трубу лучше всего только после полной укладки и подводки к обратному и подающему коллекторам

Перед укладкой трубопровода необходимо четко определить маршрут, который теплоноситель будет преодолевать для обогрева пола (не допускать скрещивания труб). Отрезать трубу лучше всего только после полной укладки и подводки к обратному и подающему коллекторам.

Важно, чтобы при заливке трубопровод находился под давлением. Пока бетонная смесь не затвердеет полностью и не пройдет три недели, подавать теплоноситель с рабочей температурой нельзя

Только потом начинаем с 25ºС и через 4 дня заканчиваем проектной температурой

Только потом начинаем с 25ºС и через 4 дня заканчиваем проектной температурой.

Технические характеристики

Длина, м1-5
Ширина, м0,35-0,65
Толщина, мм0,4-0,55
Мощность, Вт60-575
Напряжение, В170-220
КПД, %85-90
Рабочая температура поверхностидо +50 °C

Цена ПЛЭН зависит от размеров пленки и мощности. В среднем по Москве и Московской области стоимость составляет 1 200 руб/м2. Если сравнивать с обычными масляными радиаторами, эффективность которых не более 75 %, то исходя из данных таблицы получается, что благодаря ПЛЭН расход электроэнергии на 100 м2 уменьшается на 10-15 %. На самом деле эффективность зависит от степени утепления жилья, термопроводности финишного покрытия, под которое монтируется нагреватель, и правильности установки. Кроме того, как известно из физики, количество затраченной энергии равно объему выработанного тепла. То есть отзывы об эксплуатации ПЛЭН, как экономичном отоплении, не соответствуют действительности.

Удобство системы ИК-отопления заключается в том, что оно позволяет организовать локальные зоны. Пленочно-лучистые электронагреватели достаточно легкие и не создают дополнительной нагрузки на несущие конструкции. Они подходят для любых поверхностей: пол, стены, потолок. Области применений не ограниченны: от малогабаритных квартир до торговых павильонов.

Обзор инфракрасного отопления на основе ПЛЭН позволяет выявить довольно широкий перечень преимуществ:

  • Не сжигает кислород – не создается эффект духоты в помещении.
  • Не сушит воздух.
  • Не требуется сервисное обслуживание.
  • Заявленный срок эксплуатации – в среднем 25 лет.
  • Простая и быстрая установка ПЛЭН своими руками.
  • Бесшумность во время работы.
  • Отсутствие токсичных выделений и неприятных запахов.
  • Высокая степень пожаробезопасности даже в деревянных домах.
  • Практически не занимает место.
  • Способствует устранению сырости.
  • При монтаже под напольное покрытие ПЛЭН поддерживает комфортную температуру пола.
  • Подходит под любой финишный слой кроме металлического и зеркального.

По отзывам отопление загородного дома с помощью ПЛЭН, смонтированного на верхнее перекрытие, не слишком эффективно. Теплый воздух скапливается у потолка, по ощущениям греется в основном голова и верхняя часть тела, а ноги, наоборот, мерзнут. Отсюда можно вывести следующие недостатки системы инфракрасного отопления:

Нерациональное распределение тепловых потоков.
Охлажденное помещение прогревается очень долго, то есть налицо лишние затраты электроэнергии.
Любое механическое воздействие обогреватель повредит его, поэтому надо соблюдать осторожность при работе.
Поверхность под пленочно-лучистый излучатель должна быть идеально ровной, твердой и сухой.
Максимальный КПД достигается в хорошо утепленном сооружении.

Отзывы об инфракрасном отоплении ПЛЭН

«Насмотрелся рекламы и решил в строящийся дом купить потолочный обогреватель. К сожалению, быстро разочаровался. Масляный радиатор той же мощности греет гораздо лучше, чем инфракрасный. При этом эффект от нагревателя чувствуется, только если под ним стоять, в остальном – выброшенные на ветер деньги».

Константин Боругов, Кострома.

«Привлекло в системе то, что самому установить пленочно-лучистый электронагреватель несложно. Главное – соблюдать последовательность. Практика показала, что инфракрасное отопление хорошо в качестве дополнительного, то есть когда дом прогрелся от котла, его можно выключить, а ПЛЭН будет поддерживать температуру не выше +22 градусов. Больше не тянет, почему – непонятно».

Максим Богун, Выборг.

«Повесил на даче под потолком ПЛЭНы 4 года назад. Пока стоишь под пленкой, уши горят, а ноги мерзнут. Только выйдешь за пределы зоны – замерзаешь полностью. Чтобы прогреть дом, им требуется не полчаса, как утверждает реклама, а не менее 5 часов. И если посчитать, сколько стоит система отопления частного дома ПЛЭН с учетом расходных материалов (фольга и прочее), то получается, что конвекторы той же мощности выходят в 2,5 раза дешевле».

Сергей Бондарев, Москва.

«У меня две системы отопления – водяное с алюминиевыми радиаторами и ПЛЭН. Уходя на работу, в целях экономии убавляю температуру на 10 градусов, после работы ПЛЭНа она до вечера не опускается ниже 18 и даже если вообще отключить. А если при использовании электрокотла выключить отопление, то холод наступает в течение часа, дом у меня панельный».

Николай Карпов, Уфа.

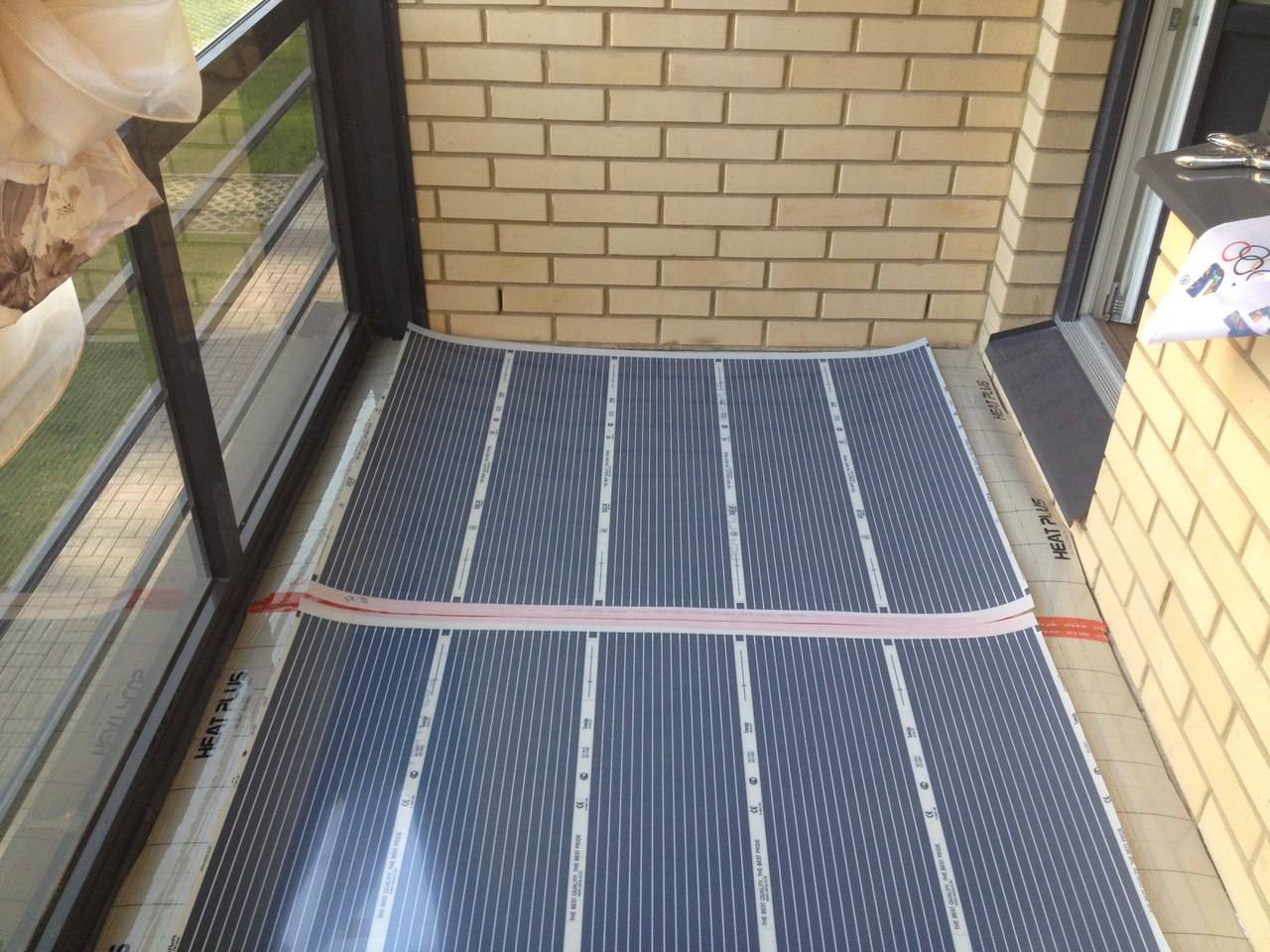

Установка пленки в доме

Используя элементы крепления, можно самостоятельно сделать монтаж «Плэн». Отопление при этом регулируется блоком управления. В установке он довольно прост, переключать режимы сможет любой человек. Для фиксации пленки нужно сделать все замеры и подготовить крепежные элементы. Работу всегда нужно начинать от края. Если повредить нагревательный элемент, то полотно можно сразу выбросить. Таким образом, скреплять листы нужно предельно аккуратно.

Минимум накладку необходимо делать на 5 см. Крючки в данном случае использовать не рекомендуется. В противной ситуации через некоторое время лист может провиснуть, а это нежелательно. В этом плане с дюбелями все делается очень быстро. Стоят они на рынке дорого, но зато такие элементы надежны

В результате можно много лет не обращать на них внимание

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
