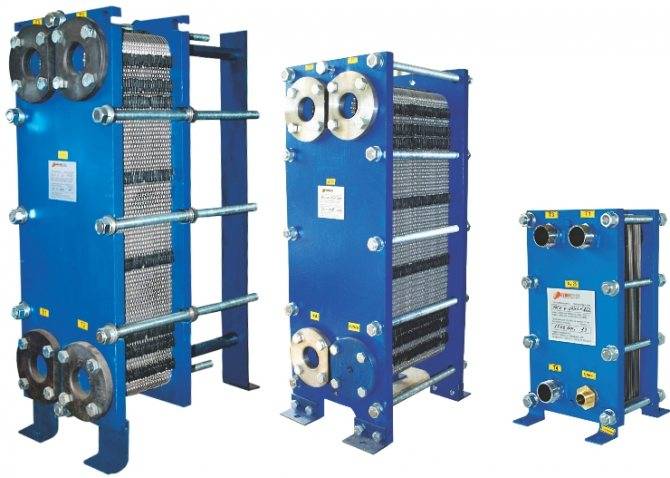

Особенности устройства пластинчатого теплообменника

Устройство и принцип работы

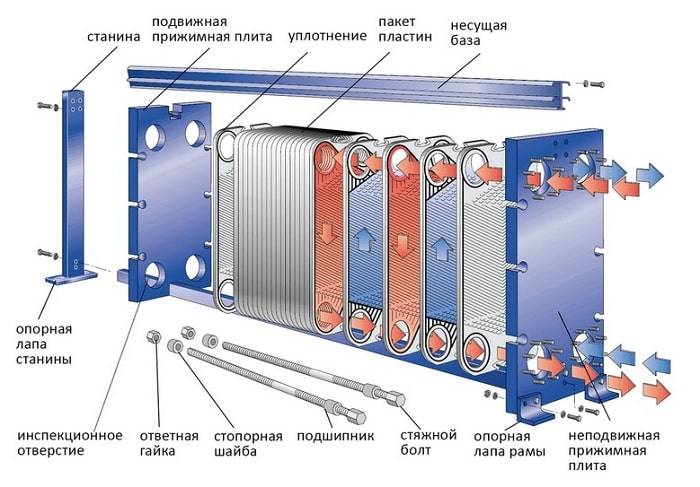

Конструкция разборного пластинчатого теплообменника включает в себя:

• стационарную переднюю плиту на которой монтируются входные и выходные патрубки;
• неподвижную прижимную плиту;
• подвижную прижимную плиту;
• пакет теплообменных пластин;
• уплотнения из термостойкого и устойчивого к воздействию агрессивных сред материала;
• верхнюю несущую базу;
• нижнюю направляющую базу;
• станину;
• комплект стяжных болтов;
• Набор опорных лап.

Такая компоновка агрегата обеспечивает максимальную интенсивность теплообмена между рабочими средами и компактные габариты устройства.

Конструкция разборного пластинчатого теплообменника

Чаще всего, теплообменные пластины изготавливаются методом холодной штамповки из нержавеющей стали толщиной от 0,5 до 1 мм, однако, при использовании в качестве рабочей среды химически активных соединений, могут использоваться титановые или никелевые пластины.

Все пластины, входящие в состав рабочего комплекта, имеют одинаковую форму и устанавливаются последовательно, в зеркальном отражении. Такая методика установки теплообменных пластин обеспечивает не только формирование щелевых каналов, но и чередование первичного и вторичного контуров.

Каждая пластина имеет 4 отверстия, два из которых обеспечивают циркуляцию первичной рабочей среды, а два других изолируются дополнительными контурными прокладками, исключающими возможность смешивания рабочих сред. Герметичность соединения пластин обеспечивается специальными контурными уплотнительными прокладками, изготовленными из термостойкого и устойчивого к воздействию активных химических соединений материала. Устанавливаются прокладки в профильные канавки и фиксируются с помощью клипсового замка.

Принцип работы пластинчатого теплообменника

Оценка эффективности любого пластинчатого ТО осуществляется по следующим критериям:

• мощности;
• максимальной температуре рабочей среды;
• пропускной способности;
• гидравлическому сопротивлению.

Исходя из этих параметров подбирается необходимая модель теплообменника. В разборных пластинчатых теплообменниках регулировать пропускную способность и гидравлическое сопротивление можно, изменяя количество и тип пластинчатых элементов.

Интенсивность теплообмена обусловлена режимом течения рабочей среды:

• при ламинарном течении теплоносителя интенсивность теплообмена минимальна;
• для переходного режима характерно увеличение интенсивности теплообмена за счет появления завихрений в рабочей среде;
• максимальная интенсивность теплообмена достигается при турбулентном движении теплоносителя.

Рабочие характеристики пластинчатого ТО рассчитываются для турбулентного течения рабочей среды.

В зависимости от расположения канавок, различают три типа теплообменных пластин:

1. с «мягкими» каналами (канавки расположены под углом 600). Для таких пластин характерна незначительная турбулентность и небольшая интенсивность теплообмена, однако «мягкие» пластины обладают минимальным гидравлическим сопротивлением;
2. со «средними» каналами (угол рифления от 60 до 300). Пластины являются переходным вариантом и отличаются средними показателями турбулентности и интенсивности теплопередачи;
3. с «жесткими» каналами (угол рифления 300). Для таких пластин характерна максимальная турбулентность, интенсивный теплообмен и значительное увеличение гидравлического сопротивления.

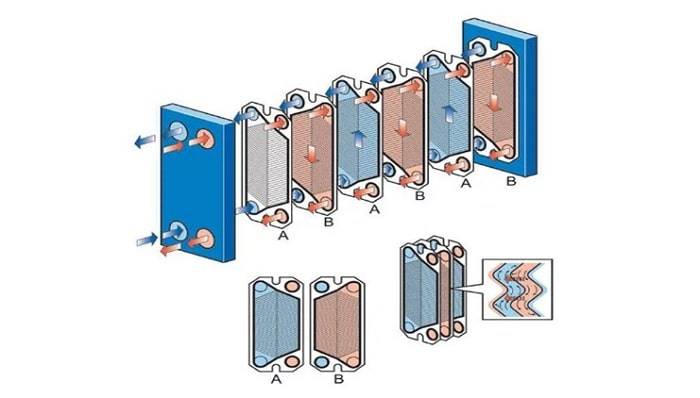

Для увеличения эффективности теплообмена движение первичной и вторичной рабочей среды осуществляется в противоположном направлении. Процесс теплообмена между первичной и вторичной рабочими средами происходит следующим образом:

1. Теплоноситель подается на входные патрубки теплообменника;
2. При перемещении рабочих сред по соответствующим контурам, сформированным из теплообменных пластинчатых элементов, происходит интенсивная теплопередача от нагретой среды нагреваемой;
3. Через выходные патрубки теплообменника нагретый теплоноситель направляется по назначению (в отопительные, вентиляционные, водопроводные системы), а остывший теплоноситель снова попадает в рабочую зону теплогенератора.

https://www.youtube.com/watch?v=YFKOUSMERHI Принцип работы пластинчатого теплообменного аппарата Для обеспечения эффективной работы системы необходима полная герметичность теплообменных каналов, которая обеспечивается уплотнительными прокладками.

Особенности конструкции

Основное предназначение любого вида пластичного теплообменника состоит в преобразовании нагретой жидкости в охлажденную среду. Конструкция пластинчатого теплообменника имеет разборные части, а состоит устройство из следующих элементов:

• набора пластин;
• подвижной и неподвижной плиты;
• верхней и нижней направляющей округлой формы;
• элементов крепления, которые объединяют плиты в общую раму.

Размеры рам разных изделий могут значительно различаться. Они будут зависеть от теплоотдачи и мощности нагревателя — с большим количеством пластин повышается продуктивность оборудования и, естественно, увеличивается вес и габариты.

На теплообменнике можно управлять мощностью – увеличивать или уменьшать

Преимущества пластинчатых приборов:

• незначительные производственные и инвестиционные затраты;
• высокоэффективная теплопередача;
• малые габариты;
• эффект самоочистки с помощью высокого турбулентного потока;
• возможность увеличить КПД благодаря добавлению пластин;
• высокая степень надежности;
• легкость промывки;
• небольшая масса;
• легкость монтажа;
• минимальное загрязнение поверхностей;
• невозможность смешения жидкостей за счет особой конфигурации уплотнения;
• высокая устойчивость к коррозии;
• минимальная поверхность теплообмена благодаря высокому КПД;
• незначительные потери давления благодаря оптимальному выбору пластин с разными видами профилей;
• эффективная регулировка температуры за счет небольшого объема теплоносителя.

В этом видео вы узнаете, как образуется горячая вода благодаря теплообменнику:

Стальной агрегат

Стальные теплообменники — самые распространенные ввиду доступности материала и простоты обработки. Себестоимость изделий низкая, поэтому цена для конечного покупателя — самая доступная. Стальные агрегаты отличаются долгим сроком службы и пластичностью. Последний параметр очень важен ввиду контакта материала с высокотемпературной средой. Пластичность не дает формироваться трещинам на участках, где воздействие горелки провоцирует тепловое напряжение. К недостаткам стальных теплообменников относят подверженность коррозии — распространенная проблема для металлов. Ее разрушительное действие снаружи и внутри конструкции снижает общий срок эксплуатации агрегата. Другой недостаток — большие масса и габариты, что само по себе для многих неприемлемо, вдобавок увеличивается расход топлива из-за увеличенного объема теплоносителя. Причина — в желании производителей обеспечить высокую инертность, для чего объем внутреннего пространства и толщина стенок агрегата увеличиваются.

Какой материал лучше

Котловые теплообменные аппараты изготавливаются из разных металлов, выбор которых выполняется производителем в процессе проектирования источника нагрева.

В основном современные устройства комплектуются теплообменниками из стали, чугуна, меди и алюминия. Они имеют разные коэффициенты теплопередачи, допустимую температурную среду и стойкость к коррозионным процессам. Напольный газовый котел с чугунным теплообменником наиболее экономичный и долговечный.

Стальной

Стальной нержавеющий нагревательный аппарат технологически наиболее простой, как в изготовлении, так и в эксплуатации. Поэтому он обладает самой демократичной ценой, что влияет на общую стоимость котла.

Сталь имеет неплохую пластичностью, поэтому такая конструкция в среде высокотемпературных горячих газов менее подвержена температурной деформации.

Алюминиевый

Многие западные модели комплектуются алюминиевыми теплообменниками, которым специалисты приписывают большое будущее в бытовой теплоэнергетике.

Они при высокой пластичности имеют теплопроводность выше в 9 раз, чем у стали. Кроме того они обладают высокой функциональностью при незначительном весе.

В таких конструкциях не создаются зоны напряжения при сварном соединении, подобно нержавеющим аппаратам, а, следовательно, будут отсутствовать коррозионные опасные участки.

Компоненты из алюминия характеризуются сильной химической устойчивостью, которая используется в низкотемпературных режимах или котлах конденсационного типа.

Тем не менее, алюминиевые конструкции прослужат меньше, если будут использовать жесткую водопроводную воду, они практически сразу забиваются накипью.

Медный

Медные поверхности в устройствах котлового теплообмена компактны и обладает малым весом, поэтому их устанавливают на газовый котел Навьен.

Медь по существу не коррозирует в агрессивных кислотных средах. Котлоагрегаты с подобными аппаратами компакты и удобны в использовании. По причине низкой инертности, медные устройства стремительно прогреваются и охлаждаются.

Плюсов у медных теплообменных аппаратов больше, чем отрицательных качеств. Медная конструкция владеет малый весом, компактностью, небольшой емкостью.

Она не боится коррозийных процессов и требует меньшего расхода газа для нагрева теплоносителя. К недостаткам пользователи относят высокую стоимость и ненадежность при нестандартных холодных пусковых режимах.

Газовые котлы с чугунным теплообменником

Чугунный котловой теплообменный аппарат, считается самым эффективным и долговечным, поскольку не подвержен коррозии. При этом, поскольку материал очень хрупкий, он требует правильной эксплуатации.

Неравномерный нагрев конструкции, который происходит в момент пуска из холодного состояния или в местах накипеобразования, приводит к возникновению различных трещин в стенках конструкции.

Пользователям такого устройства потребуется контролировать качество питательной воды, устанавливать систему очистки и при появлении накипи для газовых котлов с чугунным теплообменником проводят промывку теплообменника.

Обычно ее выполняют 1 раз в году перед началом отопительного сезона. Если питательная вода предварительно очищается перед подачей в котел, то периодичность промывки составляет 1 раз в 4 года.

Устройство и принцип работы

Конструкция разборного пластинчатого теплообменника включает в себя:

• стационарную переднюю плиту на которой монтируются входные и выходные патрубки;
• неподвижную прижимную плиту;
• подвижную прижимную плиту;
• пакет теплообменных пластин;
• уплотнения из термостойкого и устойчивого к воздействию агрессивных сред материала;
• верхнюю несущую базу;
• нижнюю направляющую базу;
• станину;
• комплект стяжных болтов;
• Набор опорных лап.

Такая компоновка агрегата обеспечивает максимальную интенсивность теплообмена между рабочими средами и компактные габариты устройства.

Чаще всего, теплообменные пластины изготавливаются методом холодной штамповки из нержавеющей стали толщиной от 0,5 до 1 мм, однако, при использовании в качестве рабочей среды химически активных соединений, могут использоваться титановые или никелевые пластины.

Все пластины, входящие в состав рабочего комплекта, имеют одинаковую форму и устанавливаются последовательно, в зеркальном отражении. Такая методика установки теплообменных пластин обеспечивает не только формирование щелевых каналов, но и чередование первичного и вторичного контуров.

Каждая пластина имеет 4 отверстия, два из которых обеспечивают циркуляцию первичной рабочей среды, а два других изолируются дополнительными контурными прокладками, исключающими возможность смешивания рабочих сред. Герметичность соединения пластин обеспечивается специальными контурными уплотнительными прокладками, изготовленными из термостойкого и устойчивого к воздействию активных химических соединений материала. Устанавливаются прокладки в профильные канавки и фиксируются с помощью клипсового замка.

Оценка эффективности любого пластинчатого ТО осуществляется по следующим критериям:

• мощности;
• максимальной температуре рабочей среды;
• пропускной способности;
• гидравлическому сопротивлению.

Исходя из этих параметров подбирается необходимая модель теплообменника. В разборных пластинчатых теплообменниках регулировать пропускную способность и гидравлическое сопротивление можно, изменяя количество и тип пластинчатых элементов.

Интенсивность теплообмена обусловлена режимом течения рабочей среды:

• при ламинарном течении теплоносителя интенсивность теплообмена минимальна;
• для переходного режима характерно увеличение интенсивности теплообмена за счет появления завихрений в рабочей среде;
• максимальная интенсивность теплообмена достигается при турбулентном движении теплоносителя.

Рабочие характеристики пластинчатого ТО рассчитываются для турбулентного течения рабочей среды.

В зависимости от расположения канавок, различают три типа теплообменных пластин:

1. с «мягкими» каналами (канавки расположены под углом 600). Для таких пластин характерна незначительная турбулентность и небольшая интенсивность теплообмена, однако «мягкие» пластины обладают минимальным гидравлическим сопротивлением;
2. со «средними» каналами (угол рифления от 60 до 300). Пластины являются переходным вариантом и отличаются средними показателями турбулентности и интенсивности теплопередачи;
3. с «жесткими» каналами (угол рифления 300). Для таких пластин характерна максимальная турбулентность, интенсивный теплообмен и значительное увеличение гидравлического сопротивления.

Для увеличения эффективности теплообмена движение первичной и вторичной рабочей среды осуществляется в противоположном направлении. Процесс теплообмена между первичной и вторичной рабочими средами происходит следующим образом:

1. Теплоноситель подается на входные патрубки теплообменника;
2. При перемещении рабочих сред по соответствующим контурам, сформированным из теплообменных пластинчатых элементов, происходит интенсивная теплопередача от нагретой среды нагреваемой;
3. Через выходные патрубки теплообменника нагретый теплоноситель направляется по назначению (в отопительные, вентиляционные, водопроводные системы), а остывший теплоноситель снова попадает в рабочую зону теплогенератора.

Для обеспечения эффективной работы системы необходима полная герметичность теплообменных каналов, которая обеспечивается уплотнительными прокладками.

Схема теплообменника: как работает подогреватель

Основу разборного теплообменника обеспечивает рама, состоящая из прижимной и неподвижной плит, направляющих планок и задней стойки. Верхняя направляющая скрепляет заднюю стойку с плитой. Внутри рамы установлен комплекс пластин с различным во всех устройствах количеством пластин.

Особенности подогревателя:

• В разборных теплообменниках пакет с пластинами находится между прижимной и неподвижной плитами, и крепко прижат с помощью резьбовых шпилек к неподвижной плите;
• Пластины разделены между собой с помощью пластичных, обеспечивающих герметичность, резиновых или полимерных уплотнителей;
• Уплотнительные прокладки во всех моделях теплообменников или же приклеиваются в предназначенных для этого пазах, или же прикрепляются к пластине зажимами;
• Если же теплообменник паяный, то пластины между собой соединены прочным припоем, который скрепляет пластины друг с другом и обеспечивает прибору герметизацию.

Благодаря этому повышается сопротивляемость давлению, которое создается между пластинами, и обеспечивает оптимальное КПД теплообмена.

Подключение пластинчатых теплообменников

Классическая схема подключения пластинчатых теплообменников имеет патрубки входа и выхода теплоносителей на передней плите. В большинстве случаев входы и выходы расположены таким образом, чтобы обеспечить противоток теплообменных сред. Работа пластинчатого теплообменника с противотоком рабочих сред показана на видео:

Существуют конструкции пластинчатых теплообменников, в которых патрубки входа и выхода теплоносителей расположены как на передней, так и на задней плите:

Присоединение к входам и выходам рабочих сред осуществляется с помощью фланцевых соединений, соединений под сварку (стальная труба) или резьбового соединения. Возможно также отсутствие какого-либо патрубка на входе или выходе теплоносителя. В таком случае вокруг отверстия на плите выполняются отверстия с внутренней резьбой под шпильки, с помощью которых можно подсоединить трубопровод с теплоносителем с применением термостойкого резинового или каучукового уплотнения.

Конструктивные особенности пластинчатого теплообменника

    Отличительной чертой устройства переноса теплоты является наличие пакета, состоящего из пластин. Они представляют собой гофрированные элементы, изготовленные из металла. Если точнее, то пластины производятся в большинстве случаев из нержавеющей стали, так как она прекрасно выдерживает воздействия теплоносителя, обладающего низким качеством.

Эти элементы соединяются между собой. При этом их крепление осуществляется с поворотом на 180 градусов относительно друг друга. Помимо пакета пластин, в состав теплообменника этого типа еще входит:

• подвижная плита;

• неподвижная плита, на которой расположены патрубки для присоединения трубопроводов;

• элементы крепления, благодаря которым происходит стягивание 2-х плит и создается рама;

• две направляющие (верхняя и нижняя), имеющие вид круглого прута.

     Такая продуманная компоновка устройства позволяет создавать аппараты, отличающиеся компактными габаритами.

     Рама пластинчатого теплообменника служит для закрепления пластин, которые изготавливаются не только из нержавейки, но и из меди или графита. Благодаря тому, что поверхность устройства является своеобразной, она создает довольно сильную турбулентность средам, использующимся для переноса тепла и движущимся по трубам. За счет этого возрастает теплопередача у аппарата.

      После установки гофрированных пластин на свои места образуется две герметичные системы, полностью изолированные друг от друга. Именно по ним движется холодная и горячая среда. Благодаря такой конструкции происходит теплообмен.

      Из гофрированных пластин собирается пакет. При этом они располагаются крест-накрест. Такое их размещение позволяет создать жесткую конструкцию. Все гофрированные пластины оснащаются прокладками для уплотнения соединений. Это очень важные элементы, обеспечивающие хорошую герметичность устройства особенно в рабочем состоянии. Прокладки позволяют теплоносителям бесперебойно протекать в противоположных направлениях по трубам. Они имеют особую конфигурацию. Благодаря такой конструктивной особенности уплотнительных элементов не допускается смешивание холодной и горячей среды.

     Высокий требуемый коэффициент передачи тепла будет обеспечен, если правильно подобрать размер теплообменника в соответствии с заданным объемом проходящей среды. Тем более в таком устройстве наблюдается повышенная турбулентность носителя тепла.

     Теплообменник, состоящий из гофрированных пластин — это устройство поверхностного типа. По нему движется нагреваемая и нагревающая среда. Между ними происходит передача тепла через стенку из металла. Именно она получила название — поверхность теплообмена. Основными элементами такого теплообменника являются гофрированные пластины. Эти элементы достаточно тонкие и изготавливаются методом штампования.

     Применяются пластинчатые теплообменники, как нагревательные или охладительные устройства. Их используют в разных технологических процессах, а также в нефтяной, газовой промышленности и во многих других отраслях. На фото ниже представлен пластинчатый теплообменник в индивидуальном тепловом пункте многоквартирного дома.

Здесь он используется для подогрева холодной воды в систему ГВС дома, система горячего водоснабжения при этом закрытая.

Неисправности, ремонт

Газовые обогреватели имеют световую индикацию. Она предназначена для оповещения о неисправностях. Каждый производитель создает свой код знаков, содержащийся в паспорте. Если паспорта нет, можно скачать в интернете. Неисправности можно разделить на две категории:

• те, что можно устранить своими силами;
• требующие вмешательства специалиста.

Что можно исправить самому, в паспорте не оговаривается. Распространенные поломки теплообменника:

• разгерметизация;
• засор.

Устранение протечки производится паяльником, сваркой, в зависимости от металла. Вторая неисправность возникает из-за некачественного теплоносителя, накипи. Устраняется промывкой. Для удаления накипи можно использовать кислоту ортофосфорную, лимонную. Первая более эффективна. Как сделать, показано в ролике:

Иногда встречается заводской брак, но чаще неисправность возникает из-за неправильного использования аппаратов. Если строго следовать рекомендациям изготовителя, изделие прослужит долго, качественно. Ремонт котла:

Положительные стороны прибора

Пластинчатый теплообменник является новым и универсальным прибором для обогрева и охлаждения помещений. При этом он во многом, превосходит конкурирующие изделия благодаря своей компактности и высокой производительности. Помимо своих размеров и высокой теплоотдачи такой прибор обладает множеством других положительных характеристик:

• возможность монтажа и демонтажа устройства непосредственно на месте где будет эксплуатироваться пластинчатый теплообменник;
• установка в тепловых системах без должной водоподготовки;
• достаточно незначительный вес;
• возможность быстро и легко изменять тепловую мощность путём дополнительной установки пластин;
• гибкая регулировка температурного режима в системе.

Если было решено приобрести пластинчатый теплообменник и поближе ознакомиться с принципом его функционирования, то не стоит откладывать это в долгий ящик. Такое универсальное устройство поможет не только нагреть любое помещение, а, и в нужный момент охладить его.

Классификация

Классификация теплообменников предусматривает их деление на такие виды:

• пластинчатые;
• трубчатые.

Пластинчатые устройства включают набор пластин с волнистыми каналами со штамповкой и поверхностями, предназначенными для циркуляции жидкостей. Пластины соединены при помощи прорезиненных прокладок и стяжек. Преимущества подобных устройств – легкость в применении и компактность.

Пластинчатые теплообменники находят все более широкое применение. Сфера их использования не ограничивается только промышленным оборудованием, возможен также монтаж этих устройств в жилых домах для монтажа отопительных систем.

Пластинчатые теплообменники классифицируются на группы:

• неразборные (они же сварные и паяные);
• полусварные;
• разборные.

Разборные устройства наиболее популярны. В них пластины разделены при помощи резиновых уплотнителей. Установка не занимает много времени, а эксплуатация не вызывает трудностей.

Классический вариант пластинчатых теплообменников имеет входные и выходные патрубки на поверхности передней плиты. Некоторые устройства имеют патрубки и на передней, и на задней панелях. Рабочие среды подсоединяются к патрубкам посредством фланцевых, резьбовых, стальных соединений. Некоторые модели имеют меньшее количество патрубков, тогда теплоносители подсоединяются непосредственно к плите.

Трубчатые теплообменники включают трубы малого диаметра, вваренные в другие трубы. Достоинствами устройства считается применение в условиях повышения давления.

По критерию способа теплообмена техника подразделяется на смесительную и поверхностную. Устройства смесительного типа передают тепло при плотномконтактировании носителей. Поверхностные теплообменники содержат два контура, в которых происходит перемещение сред с отличными температурами. Обмен теплом между ними возможен через поверхностные элементы пластин, стенок, листов или труб, которые выполнены из теплопроводящих материалов (нержавеющей или высокоуглеродистой стали, сплавов цветных металлов). Этот тип оборудования применяется в жилищно-коммунальном хозяйстве, промышленных предприятиях и в организации малого бизнеса.

Поверхностные теплообменники делятся виды: рекуперативные и регенеративные. Рекуперативные теплообменники характеризуются константным обменом тепла посредством стенок контуров при однонаправленном движении носителей. В регенеративных устройствах происходит поочередный контакт носителей с теплообменивающей поверхностью.

Рекуперативные теплообменники тоже классифицируются:

1. Погружные. Принцип работы предусматривает движение одного теплоносителя по змеевику, который погружен в бак, содержащий второй жидкий теплоноситель. Модель отличается удобством в применении, характеризуется оптимальной стоимостью.
2. Оросительные. Сфера применения – как конденсаторы в системах охлаждения. Теплобменники выглядят как змеевики из горизонтальных труб, которые размещены в вертикальной плоскости. У каждого ряда труб есть желоб, по которому на них стекает вода пониженной температуры. Вода, которая не испарилась, возвращается в систему благодаря насосу.
3. Витые. Представляют собой систему труб, намотанных на сердечник. Компактны и высокоэффективны.
4. Спиральные. Для оборудования характерен вид двух спиральных каналов, которыми обвита центральная перегородка. Предназначены для охлаждения и нагрева вязких жидкостей.
5. Кожухотрубные. Трубные решетки присоединены к кожуху посредством сварки. В них закрепляются трубы. Крепление их происходит плотно при помощи развальцовки. Решетки закрыты крышками на шпильках, болтах и прокладках. Кожух включает штуцера (патрубки). Принцип работы заключен в циркуляции носителя тепла в межтрубном пространстве и по трубам. Увеличение теплоотдачи происходит при помощи оребрения.
6. Секционные – последовательность секций, которые представляют собой кожухотрубные устройства.
7. Пластинчатые. Включают набор пластин с волнистыми поверхностями со штамповкой и каналами для движения жидкостей. Возможна работа только при пониженном давлении.
