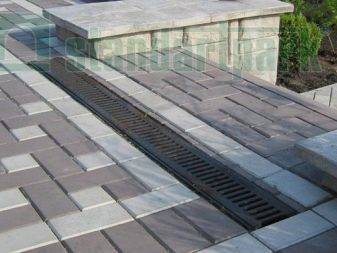

Как установить пластиковый водоотводный лоток с решеткой

Уход за ливневой канализацией из лотков

Для того чтобы система отвода воды с территории функционировала максимально эффективно, за ней нужно следить и регулярно чистить. Если вы купите бетонные водоотводные лотки (или другой вариант) и смонтируете из них систему открытого типа, то для устранения засора в ней достаточно будет просто снять решетку и убрать мусор при помощи лопаты или совка.

Если же засорилась подземная часть канализации, то удалить засор будет немного сложнее. Нужно снять и прочистить фильтры, установленные для улавливания мелкого мусора. В случае если эта мера не помогла, стоит использовать специальный сантехнический трос. Иногда достаточно просто пробить в образовавшейся пробке отверстие, и вода сама размоет преграду.

В особо сложных случаях для систем закрытого типа используется гидродинамическая прочистка. Она заключается в том, что в систему под очень большим давлением подается вода. Для проведения очистки такого типа требуется специальное оборудование, однако его использование имеет ряд преимуществ. Во-первых, вода под большим давлением удаляет все засоры в канализации, а во-вторых, она очищает стенки системы, что снижает риск возникновения засоров в будущем.

Процесс монтажа

Линейный водоотвод монтируют из водоотводных лотков в такой последовательности:

• в месте, где запланирована дренажная конструкция, маркируют осевую линию обустраиваемого водоотвода, применяя колышки и бечевку;
• затем собирают информацию относительно метеорологических наблюдений в данном регионе и на ее основании определяют среднедневное количество стоков. Исходя из этих данных, подбирают пропускную способность желоба;
• согласно пропускному диаметру подбирают тип и внешние размеры водоотводящей конструкции;
• зная необходимые размеры и увеличив их на 30-40 сантиметров, определяют требуемый объем траншеи и объем грунта. При этом глубина канавы должна превышать высоту лотков примерно на 10-15 сантиметров, поскольку необходимо, чтобы после завершения работы их края располагались на 5 миллиметров ниже нулевой отметки;
• потом вырывают траншею, утилизируют выбранный грунт и формируют подсыпку (с ее помощью очерчивают уклон и используют для укрепления дна канавы);
• дальше в траншею укладывают водоотводные пластиковые лотки с решетками или изделия другого типа, а также пескоуловители. Крайний из уловителей подсоединяют трубой DN100 к основной дренажной системе;
• в завершении монтажа в свободное пространство между лотками и стеной траншеи заливают бетон, который зафиксирует водоотвод.

Из каких материалов изготавливают водосточные системы

Как правило, водосточные конструкции бывают металлическими, пластиковыми, либо применяют комбинирование материалов, когда элементы из металла покрывают полимерами. Все материалы имеют свои достоинства и недостатки.

Металлические водостоки

Металлические элементы выполняют:

1.из стали.

2.из алюминия.

3.из меди.

Оцинкованные изделия из стали стоят недорого, имеют долгий срок службы, переносят большие перепады температур, не портятся под воздействием солнца.

Полимерное покрытие

Металлические водосточные системы, покрытые полимерными материалами широко применяют для установки на кровле, выполненных с помощью металлочерепицы. Материал крыши и водостока имеют одинаковый срок износа, следовательно, замену всей кровельной конструкции придется делать в одно время.

Водостоки, вылитые из меди, украшают фасад здания и практичны в применении. Через некоторое время на поверхности образуется патина, и изделия не окислятся. Элементы водостока тяжелые и дорогие.

Пластиковые водостоки

Во время обустройства водостоков в загородном доме применяют изделия из пластика.

Как материал, пластик имеет свои плюсы:

1.Изделия выполнены качественно, имеют соответствующую цену. Элементы водостока из пластика стоят дороже металлических оцинкованных, но считаются более дешевыми по отношению к другим.

2.Пластик имеет большое разнообразие цветового решения.

3.Обладают шумоизоляцией.

4.Не подвергаются образованию коррозийных изменений.

5.Монтаж элементов легко произвести своими руками.

Из недостатков можно отметить, что изделия хрупкие, не переносят очень низкие температуры. Чтобы не перегружать водостоки из пластика во время сезонного таяния снега, нужно на кровле монтировать снегозадержатели.

Водостоки из пластика выполняют из винила и поливинилхлорида, которые специально для этой конструкции изготавливаются по особой технологии. Винил выдерживает крайние степени механического воздействия, способен после ослабления нагрузки восстанавливать свои формы, не ломается. Пригоден для районов с обильным выпадением снега, где нагрузка на водостоки способна поломать изделия из металла.

Как монтировать?

Работы по монтажу начинают с раскопки траншеи, которая должна быть в два раза шире размеров водоотводного желоба. Поскольку пластиковые каналы монтируются на бетонное основание, при копке траншеи нужно учитывать высоту бетонного основания. После этого выполняется бетонирование. Если на участке не планируется движение автотранспорта, бетонное основание можно заменить отсыпкой из гравия и речного песка. Непосредственный монтаж системы поверхностного водоотведения начинается с нижней точки трассы. Если в системе предусмотрен пескоуловитель, то монтаж начинается с его установки. В случае угловых и поворотных соединений лотки и решетки разрезают обычной пилой, либо используют угловую шлифмашину с отрезным диском.

Варианты дождевых лотков из полимерных материалов довольно удобны не только в эксплуатации, но и в монтаже. Их можно стыковать в установленных местах и присоединять к ним дополнительные модули. Полимерный материал, из которого изготавливаются модули, выдерживает высокие механические нагрузки и стойко переносит перепады температурного режима.

Установка водоотводных лотков: основные правила

Монтаж водоотводных лотков это очень ответственная операция. Ведь поверхностная дренажная система находится в досрочно сложном грунте, в состав которого входит и супесь и плодородная почва. То есть, на высокую опорную способность можно и не рассчитывать.

Схема монтажа водоотводного лотка

К тому же, такой грунт промерзает на 1-1,2 в глубину практически каждую зиму. Поэтому на опорную поверхность лотка будет действовать еще и деформация пучения, выталкивающая изделие из почвы.

Именно поэтому при монтаже водоотводных лотков стоит руководствоваться следующим сводом правил:

Водоотводные лотки с разной пропускной способностью

• Во-вторых, выбирайте оптимальный вариант конструкции лотка и материал, из которого будет изготовлено изделие, по месторасположению желоба. Ведь бордюрный лоток не годится на аэродроме (исходя из прочностных характеристик). В свою очередь, аэродромный лоток не подойдет к домашней ливневой системе (исходя из экономических соображений).
• В-третьих, минимальный уклон погонного метра лотка – 10 миллиметров.
• В-четвертых, не скупитесь на подложку – монтируйте лоток хотя бы на 10-сантиметровую песчано-гравиевую подсыпку, а лучше – на 10 сантиметровую подсыпку из щебенки. Такая «подушка» улучшит прочностные характеристики грунта и частично нивелирует деформацию пучения.
• В-пятых, решетки из нержавеющей стали легче монтировать (они весят меньше чугунного варианта). К тому же, они прослужат дольше аналога из серого или ковкого чугуна.
• В-шестых, в системе должен присутствовать пескоуловитель – единственная защита водоотвода от заиливания.
• В-седьмых, решетку нужно зафиксировать с помощью особого механизма с винтовым замком.

Следуйте этим рекомендациям, и ваш водоотвод прослужит вам очень долго.

Размеры водоотводных лотков

Дорожные коммуникации отличаются тем, что могут монтироваться из различных конструктивных элементов. Различаются пластиковые лотки для водоотвода по своим геометрическим параметрам, в которые включают не только размеры, но и форму. Преимущество полимерных изделий состоит в том, что они имеют широкое разнообразие размеров.

Размер водоотводных лотков зависит от количества выпадающих осадков в конкретном регионе

В зависимости от ширины пропускного канала определяется их пропускная способность. Этот показатель может составлять 140–500 мм. Благодаря такому разнообразию появляется возможность прокладки дренажной системы, которая сможет удалять большое количество атмосферных осадков и талых вод без необходимости организации глубокого канала.

Все лотки для отвода воды классифицируются по нагрузке, которую они могут выдержать. В зависимости от эксплуатационной нагрузки, выделяют несколько классов дренажных желобов. Они указаны в таблице.

Таблица 1

Обозначение класса	Нагрузка, т	Эксплуатационная зона
A15	1,5	пешеходные дорожки; велосипедные дорожки.
B125	12,5	парковочные зоны для легковых машин; гаражи для легковых машин.
C250	25	пешеходные тротуары; мастерские автосервиса.
D400	40	обочины; автозаправки; объекты транспортной инфраструктуры с небольшой интенсивностью движения.
E600	60	Промышленные предприятия; причалы; складские помещения; автомобильные магистрали; объекты транспортной инфраструктуры с высокой интенсивностью движения.

Ещё одним важным показателем является высота лотка. Как правило, этот параметр не превышает отметки в 800 мм. Лотки с высотой, которая превышает 120 мм, используется крайне редко. Для организации дренажа в частных хозяйственных случаях применяются изделия высотой от 60 до 120 мм. Радиус (завершённый по окружности) этих конструктивных элементов для дренажа в большинстве случаев составляет 100 мм.

Лотки также различаются по высоте, максимальный показатель этого параметра — 800 мм

Водоотводные лотки могут иметь вес от 9 до 14 кг. Это очень небольшая цифра, если сравнивать их вес с аналогичным показателем бетонных лотков или желобов из других материалов.

Как изготовить лоток Пошаговая инструкция.

Если вы решили изготовить водоотводящий лоток своими руками, то действовать следует в контексте следующей схемы:

Начать следует с подготовки форм для заливки. Вопреки расхожему мнению, они могут быть не только металлическими, но и полимерными

Крайне важно тщательно обработать внутренние стенки формы машинным маслом. После смазывания формы, необходимо закрепить в ней арматуру; Крепить части арматуры следует не только относительно формы, но и относительно друг друга

Как правило, этот этап работ реализуется с помощью газовой или электрической сварки. Зафиксировать формы следует еще до начала заливки, даже незначительная подвижность выбранных ёмкостей считается недопустимой и может отразиться на качестве готового изделия не лучшим образом. Спустя неделю нужно аккуратно вытащить сформировавшийся канал из трубы, при необходимости нужно покрыть его слоем краски или любым антикоррозийным составом, не отличающимся шершавостью после высыхания

Это поможет повысить эффективность канализации за счет гладкой внутренней структуры.

Как правило, этот этап работ реализуется с помощью газовой или электрической сварки. Зафиксировать формы следует еще до начала заливки, даже незначительная подвижность выбранных ёмкостей считается недопустимой и может отразиться на качестве готового изделия не лучшим образом. Спустя неделю нужно аккуратно вытащить сформировавшийся канал из трубы, при необходимости нужно покрыть его слоем краски или любым антикоррозийным составом, не отличающимся шершавостью после высыхания. Это поможет повысить эффективность канализации за счет гладкой внутренней структуры.

На этом видео — кустарный метод изготовления

Даже при тотальном соблюдении описанной технологии срок службы лотка, изготовленного в домашних условиях может существенно отличаться от периода эксплуатации фабричного изделия, что само по себе логично. Однако, если следовать описанной схеме, то изготовленный вами лоток не будет уступать тому, который был изготовлен в заводских условиях по степени эффективности в процессе работы.

Смотрим как изготовить U — образный блок для отвода воды

Дороги для автомобилей и вспомогательные агрегаты на их территории серьезно страдают от деструктивного воздействия осадков и других атмосферных факторов. Осадки в виде дождя серьезно меняют режим эксплуатации дорог, поэтому их эффективный и своевременный отвод играет принципиальную роль.

Максимальный вред устойчивости конструкции оказывает т.н. свободная вода. Процесс эксплуатации сопровождается значительной усталостью дорожных покрытий, разрушением температурных швов, появлением трещин. Для того, чтобы максимально отсрочить этот процесс, применяются водоотводящие конструкции.

Предназначение

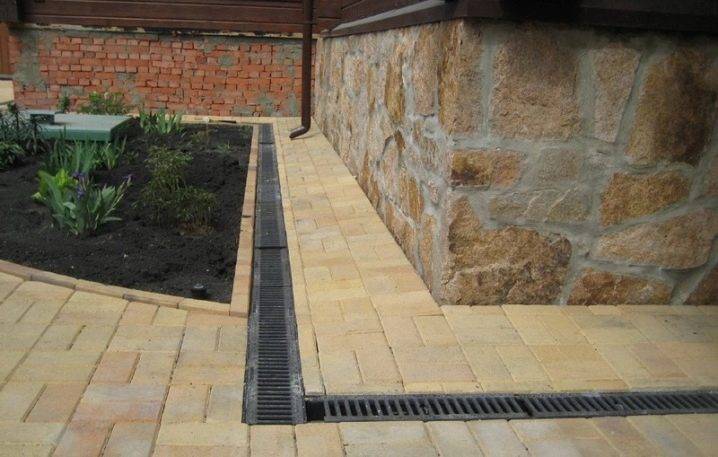

Что касается сферы применения водоотводных лотков, то об этом уже свидетельствует их название. Лоток является главным элементом всей дренажной системы, он поможет содержать в чистоте территорию, а также продлить эксплуатационный срок находящихся поблизости строений, защищая фундамент строений от разрушительного воздействия воды.

Внешняя привлекательность участка земли или придомовой зоны в разы возрастет, поскольку благодаря наличию водосборных лотков на дорожках не будет луж, а имеющиеся растения не пострадают от переизбытка влаги в грунте.

Конструкции используются в следующих случаях:

• сбор и отвод воды с основания пешеходных дорожек, разного рода площадок и отмосток;
• защита от затопления подвальных помещений различных строений и конструкций, которые в силу своей конфигурации углублены в грунт;
• поддержание почвы в сухом состоянии;
• продление срока службы тротуаров и дорог;
• обрамление автомобильных трасс и железнодорожных путей;

• отведение воды на промышленных предприятиях, с территории цехов или складов;
• в качестве трапов для стока на автомобильных стоянках и автомойках;
• лотки повсеместно используют в парковых зонах, на площадях и других территориях общественного пользования;
• участки загородных домовладений, где требуется вывод скопившейся влаги.

Вблизи объектов, к которым предъявляются повышенные требования по безопасности, лотки устанавливаются в систему ливневых стоков. Это могут быть участки как городского, так и загородного типа. Инженерно-коммуникационные лотки размещаются под каждой трубой для отвода воды из строений. Дорожно-коммуникационные элементы требуют монтажа под подъездными трассами, газонными дорожками, на площадке возле строений гаражного типа.

Виды водоотводных бетонных лотков

По варианту прокладки различают два основных вида бетонных водоотводных каналов:

• обычные (горизонтальные);
• с водосливом, расположенным вертикально.

Решётки к бетонным каналам, выполняются из разных материалов, а именно:

• чугун;
• сталь;
• высокопрочные полимеры.

Поверхность чугунных решёток может иметь защитный слой оцинковки, который предохраняет изделия от коррозии. Стальные решётки, как правило, изготавливаются из нержавейки. Пластиковые решётки применяются гораздо реже, чем вышеперечисленные аналоги, однако, их можно встретить в случае отсутствия больших нагрузок на изделие.

Помимо этого, все решётки по конструктивному исполнению подразделяются на два типа:

• ячеистые;
• щелевые.

Бетонные лотки применяются в разных ситуациях. В зависимости от эксплуатационных особенностей и назначения они могут быть:

• для водоотведения талых и дождевых вод;
• для организации защитного футляра, в котором прокладывается кабельная проводка;
• для монтажа теплопроводных коммуникаций.

Отверстия в решетке могут быть в виде щелей или ячеек

Монтаж бетонных водоотводных конструкций может производиться двумя методами:

• под определённым уклоном (для качественного удаления воды);
• без уклона.

Все лотки железобетонные (ЖБИ) водоотводные можно разделить на классы по нагрузке, которую они могут переносить, на четыре категории:

1. С250. Такие жёлоба используются для отвода дождевых и талых вод от автомобильных дорог, которые отличаются небольшой интенсивностью движения. Их также монтируют на парковочных площадках для легковых автомобилей.
2. D400. Изделия, которые относятся к этому классу нагрузки, прокладываются около автомобильных трасс с большой интенсивностью движения, возле заправок.
3. E600. Приспособления, относящиеся к этому классу нагрузки, монтируют для отвода дождевых и талых вод от магистральных автомобильных дорог, а также на больших производствах.
4. F900. Наиболее надёжные бетонные лотки, которые применяются для водоотвода в аэропортах.

Размеры водоотводных бетонных лотков могут быть разными, однако, существует стандартная длина жёлоба — 1 метр. Размеры сечения могут варьировать от 100 до 500 мм. Объём лотка высчитывается исходя из его размеров индивидуально.

Перед монтажом лотков необходимо подготовить траншею

Основные функции точечного водоотвода

Точечные водоотводы уместно устанавливать при наличии проблем, связанных с сильными потоками воды во время ливней или паводков, так как их главное предназначение – локальный сбор воды. Данный вид сбора воды станет очень хорошим дополнением для линейной системы отвода влаги.

Сама конструкция этой системы является набором водоприемников, расположенных в наиболее проблемных местах участка. Определяются эти места путем наблюдения за теми точками скопления воды, где она скапливается и задерживается больше всего.

При установке точечного водоотвода можно использовать такие дождеприемники как колодцы или бордюры, а также пластиковые дождеприемники. Торцевые стенки сосудов предусматривают специальные соединения с трубами, имеющими диаметр 50-160 мм.

Добиться наилучшего результата в борьбе с осадками можно путем рационального использования двух вышеописанных систем одновременно.

Рекомендации по выбору материалов для установки поверхностного водоотвода

Правильный подбор материалов для монтажа водоотвода зависти от таких факторов, как тип имеющегося покрытия, рельеф участка, климатические условия. При учете всех этих нюансов, к моменту начала работ рекомендуется иметь в наличии:

• лопату для рытья траншеи;
• бетон для заливки траншеи;
• дождеприемники, лотки, желоба;
• решетки для сбора технических примесей крупного размера;
• пескоприемник для фильтрации воды.

Все вышеперечисленные материалы должны быть очень качественными, так как от них будет потом зависеть надежность поверхностного водоотвода и его долговечность.

Виды лотков и дождеприемников для системы водоотвода

Лотки и дождеприемники являются главными элементами водоотвода. Они делятся на тир категории – бетонные, пластиковые и полимербетонные. Выбор материала в каждом конкретном случае будет зависеть от назначения того участка, где предполагается их конструирование.

• Бетонные лотки бывают обычно защищены решетками из чугуна или стали и оснащены специальными креплениями, благодаря которым возрастает надежность системы в целом. Среди главных достоинств этих лотков можно выделить высокую прочность, влагостойкость и самоочищаемость. Стоят бетонные желоба не очень дорого и спокойно выдерживают нагрузки до 90 т.
• Пластиковые лотки просты в монтаже, обладают повышенной пропускной способностью, долговечны, относительно мало весят. Учитывая то обстоятельство, что максимальной нагрузкой для пластиковых лотков является норма в 25 т, не рекомендуется их применение на участках обладающих повышенной нагрузкой. Данный совет не распространяется на лотки F класса, имеющим стальные насадки и чугунную решетку. Бетонные и пластиковые дождеприемники можно успешно использовать даже при небольшом бюджете. Пластиковые лотки устанавливаются в пешеходных зонах, а бетонным стоит отдать предпочтение при более высоких нагрузках, например, там, где имеет место движение автотранспорта.
• Полимербетонные лотки являются своего рода синтезом бетонных и пластиковых дождеприемников, так как совмещают в себе все их лучшие качества. Они прочны, влагостойки, устойчивы к динамическим воздействиям, обладают отличной пропускной способностью. Стоят они правда дороже, но окупаются достаточно быстро, так как прекрасно сохраняют все свои технические достоинства и после истечения заявленного производителем срока годности.

Решетки для водоотводных дождеприемников могут быть следующих видов: стальные, чугунные, оцинкованные, полимерные, металлические, пластиковые и штампованные. Все они имеют свои преимущества, но наиболее практичными являются чугунные решетки. Срок их службы достигает 30 лет. У металлических решеток он составляет максимум 10 лет, а у полимерных только 5 лет.

Класс нагрузки лотков и дождеприемников

При выборе лотков и дождеприемников, являющихся важными составляющими частями поверхностного водоотвода, необходимо в обязательном порядке учесть и класс их нагрузки, который зависит от места применения и требуемой пропускной способности.

При обустройстве скверов, парковых зон, пешеходных участков, применяют изделия с особой маркировкой – А 1,5 т.
При установке водоотвода на дорогах с малой и средней интенсивностью движения автотранспорта следует приобрести изделия с маркировкой В 12,5 т или С 25 т.
Для дренирования поверхности таких крупных объектов как заводы, погрузочные терминалы, аэропорты или заправки для автотранспорта, наиболее подходящими изделиями станут изделия класса D 40 т или Е 60 т.
В случае частного строительства в пешеходных зонах, обратить внимание следует на решетку класса А 15. Для парковочных зон лучше всего подойдут изделия класса В 125.

Водоотводы из стекловолокна (стеклопластика)

Одно из самых современных решений, которое обладает потрясающим набором преимуществ. Лоток производят на основе полистирола, который армируют стекловолокном. В отличие от обычных пластиковых желобов, которые рассчитаны на незначительную нагрузку, стеклопластиковые аналоги могут эксплуатироваться даже на загруженных дорогах, вблизи предприятий и складов.

Плюсы:

• универсальность. Лотки могут использоваться практически во всех сферах строительства, в т.ч. и в частном;
• минимальный вес и простота транспортировки;
• простота монтажа;
• долговечность;
• гладкая поверхность;
• устойчивость к перепадам температур, заморозке и разморозке;
• не очень высокая цена.

Минусы:

по прочности все же уступает бетону, потому не может использоваться на площадках, где нагрузки будут максимальными (военные базы, аэродромы и т.д.).

Вывод

Прежде чем, осуществлять монтаж водоотводных лотков, необходимо определить какие объекты и места в наибольшей степени нуждаются в защите от талых и дождевых вод. Таковыми могут являться тротуары, автомобильные дороги, постройки либо целые участки. Учитывая, что вся влага скапливается в низинах, то главную систему стока сначала организуют там и соединяют её с общим дренажем. Впоследствии именно туда направляют линии и уклоны стоков от периметра участка, домостроений, дорожек, а в масштабах населенных пунктов с улиц, тротуаров, площадей и парковых зон.

Монтаж водоотводных лотков начинают с оценки их прочности и грузоподъемности, в зависимости от места их установки:

• на взлетных полосах используют лоточные блоки F900 — грузоподъемностью до 90тонн;
• на площадях и дорогах, относящихся к складам, логистическим центрам, промышленным предприятиям, г-подъемностью Е600 — до 60тонн;
• на транспортных магистралях, автопредприятиях и промышленных зонах, где предусмотрено движение всех видов автомобильной техники, применяют D400 — до 40тонн;
• близ мастерских, сервисов, моек, автозаправочных станций, обслуживающих все виды транспорта, прокладывают С250 — до 25тонн;
• на участках, где предусмотрено движение легковых автомобилей, включая гаражи, приусадебные участки и автомобильные стоянки, используют В125 — до 12,5тонн;
• под садовыми тропами, пешеходными переходами, спортивными площадками, велосипедными дорожками рекомендуется монтировать А15 — до 1,5тонн.

Пошаговая технология монтажа:

1. Разметка и рытье траншеи по внешним габаритам лотков с учетом уклона в сторону дренажа, высоты бетонной подушки не менее 100мм. и заглубления решетки под уровень асфальтового или цементно-песчаного покрытия не менее 4мм. Для малопрочных полимерных изделий предусматривается заливка стенок толщиной не менее 90мм.
2. Приготовление раствора и укладка подушки
3. На сырую бетонную подушку в начале устанавливают пескоуловитель, а в конце трубу для сопряжения с дренажной системой так, чтобы обеспечивался оптимальный уклон для стока, затем между ними натягивают бечевку.
4. По уровню бечевки на сырой раствор укладывают блоки, попутно заделывая стыки.
5. После полного высыхания бетона производят заполнение боковых полостей соответствующим материалом. В частности, боковины малопрочных полимерных изделий заливаются раствором.
6. По направлению линии дренажа организовывают специальные температурные швы, посредством насечек на расстоянии 20мм друг от друга, во избежание деформации лоточной системы от сезонных перепадов температур.
7. На заключительном этапе устанавливаются решетки.
8. В местах, где планируется организовать дорожное покрытие, на решетку укладываются листы из металла, толщина которой выбирается с учетом ожидаемой нагрузки.

Дальнейшая эксплуатация комплекса сбора и отвода талых и ливневых вод сводится к периодической очистке пескоуловителя и канавы вплоть до соединения с дренажной трубой.

Лотки водоотводные – это простые детали, предназначенные для создания открытой системы дождевой канализации. В последнее время распространено применение пластиковых лотков, так как они намного удобнее бетонных. Рассмотрим, как выбрать детали для устройства дождевой канализации и осуществить монтаж водоотводных лотков.

Открытая система дождевой канализации достаточно эффективно справляется с поставленными задачами, для ее строительства требуется минимальный расход финансов и затрат труда.

Служит система многие десятилетия, а ее обслуживание предельно простое. Основным элементом является лоток, закрытый сверху защитной решеткой для предотвращения попадания мусора. Собрать систему можно с использованием бетонных лотков, но в последнее время гораздо популярнее лотки из пластика.
