Принцип действия, материалы и классы воздушных, угольных и других видов приточных и вытяжных фильтров

Вытяжная вентиляция

Задача вытяжной вентиляции – удалять из квартиры отработанный воздух, воздушные взвеси и неприятные запахи. Системы вытяжной вентиляции делятся на локальные и общеобменные. Они могут работать как автономно, так и в комплексе с естественной или принудительной приточной вентиляцией.

Особенность всех систем вытяжной вентиляции – наличие выводящих каналов, по которым отработанный воздух выводится за пределы помещения. При этом воздухозаборные решетки всегда устанавливаются в кухне и санузле. Благодаря такому расположению выводящих путей неприятные запахи и влага не распространяются по квартире и «запираются» в ограниченной зоне.

Типичный пример локальной вытяжной вентиляции, совмещенной с системой естественной вентиляции – кухонная вытяжка.

Достаточно часто небольшие вентиляторы устанавливаются в вентиляционных шахтах ванны и санузла – чтобы удалять из помещений лишнюю влагу и неприятные запахи.

Виды и производство материалов для фильтра

Фильтрующий материал от пыли изготавливают из натуральных или синтетических волокон, диаметр которых составляет 10-30 мкм. В дальнейшем из них получают нить толщиной до 0,5 мм, из которой получают полотно в виде сетки путем переплетения продольных и поперечных нитей с расстоянием между ними от 100 до 200 мкм. Для достижения повышенного эффекта фильтрации нить производят с наличием ворсинок, являющихся дополнительным препятствием для прохождения частиц загрязнений. Очищенный воздух свободно проходит через образующиеся ячейки материала фильтрующего элемента, а пыль задерживается на нитях и ворсинках и оседает на полотне. Для увеличения срока службы и исключения деформации материала большое значение имеет  структура плетения нитей, способ и материал для их изготовления.

В настоящее время можно купить фильтрующий материал, изготовленный из различных видов натурального и синтетического сырья:

  • бельтинг, фильтромиткаль — производятся из хлопка, отличаются способом плетения, имеют плотность 900 г/м2 и 490 г/м2, соответственно;
  • серпянка — изготавливается из хлопка или льна, имеет повышенные размеры ячеек, внешний вид напоминает марлю;
  • полиамидное полотно — изготавливается из нитей капрона, имеет диагональное направление рядов;
  • полипропиленовый материал — имеет повышенную стойкость к химическим веществам и механическому воздействию, повышенный срок использования, при дополнительной термической обработке сохраняет размеры в процессе использования;
  • полиэфирное полотно — суровое, высокая стойкость к ультрафиолетовому излучению, микроорганизмам, отличается наличием начеса, что повышает фильтрующую способность;
  • стеклоткань — разработана для использования в среде с наличием агрессивных химических веществ и высокой температуры, имеет повышенную прочность, стойкость к истиранию;
  • полиэстер — изготавливается способом термического крепления синтетических нитей при температуре 100°C, отличается оригинальной структурой нитей, которая предполагает увеличения плотности и уменьшения диаметра волокон по направлению движения воздуха;
  • мета-арамид (Номекс) — имеет повышенную стойкость к высокой температуре очищаемого потока газов (200°C);

Наибольшее распространение получил полипропиленовый рулонный фильтрующий материал, который обладает универсальностью применения и высокими эксплуатационными свойствами:

  • высокая степень очистки (99,99%);
  • стойкость к химическим веществам;
  • повышенная износостойкость;
  • высокая воздухопроницаемость (160-220 л/дм2 в минуту);
  • превосходная гидрофобность.

Материалы, из которых производят фильтры

Для фильтров используются традиционные и недавно проявившиеся материалы. Наиболее популярный и удобный в эксплуатации, кассетный фильтр воздушный, может изготавливаться из следующих материалов:

  • Тканных. Для фильтрующего полотна используют нити полиамида, бельтинга, фильтромиткаля, стекловолокна, других материалов. Их фильтрующая способность зависит от структуры полотна и диаметра нитей. Тканые материалы обеспечивают качество грубой – тонкой очистки;
  • Нетканых. Фильтрующие материалы класса ФМР могут использоваться для сухой вентиляции, установок рециркуляции, систем кондиционирования зданий. Широко применяются для заполнения различных фильтров, например в установках фанкойлов. Исходными веществами, для изготовления нетканого полотна могут быть полиэстер, полиэфир, другая синтетика. Пропускная способность нетканого холста и качество фильтрации полотна обеспечивается процедурой напыления. Другие производители, для придания особенных свойств материалу используют иглопробивную технологию или прошивку. Обработанный нетканый холст обеспечивает пропускную способность, необходимую для микрофильтрования;
  • Ретикулированные материалы получают в результате спецобработки полиуретана. После приобретения специфической пористой структуры, полиуретановая губка раскраивается и прессуется и продается рулонами, плитами, пластинами и другими видами заготовок.

Ошибки при проектировании

На этапе создания проекта нередко встречаются ошибки и недоработки. Это может быть превышенный шумовой фон, обратная или недостаточная тяга, задувание (верхние этажи многоэтажных жилых домов) и другие проблемы. Часть из них можно решить и после завершения монтажа, с помощью дополнительных установок.

Яркий пример низкоквалифицированного расчета — недостаточная тяга на вытяжке из производственного помещения без особо вредных выбросов. Допустим, вентканал заканчивается круглой шахтой, возвышающейся над крышей на 2 000 – 2 500 мм. Поднимать её выше не всегда возможно и целесообразно, и в подобных случаях используется принцип факельного выброса. В верхней части круглой вентшахты устанавливается наконечник с меньшим диаметром рабочего отверстия. Создаётся искусственное сужение сечения, которое влияет на скорость выброса газа в атмосферу — она многократно увеличивается.

Пример проекта

Как установить новый сменный блок

Самая главная рекомендация при установке новых кассет или замене старых – внимательно читайте инструкцию производителя. В ней указан порядок действий и некоторые важные нюансы, которые касаются конкретных моделей.

Например, простой по конструкции угольный картридж, установленный не той стороной, правильно работать не будет, и вместо чистого воздуха вы получите пустые траты на электроэнергию.

Инструкция часто представлена в виде плана – пошагового описания действий, иногда сопровождается картинками. Ответственные производители комплектуют продукцию дисками с видеоинструкциями или просто дают ссылку на сайт производителя, где можно найти всю интересующую информацию.

Предлагаем примеры инструкций, которые вам помогут при установке фильтров для различных моделей.

Вариант №1. Замена фильтра для модели Shindo Aliot PS – сменный элемент всего один, имеет вид прямоугольной панели.

Галерея изображений

Фото из

Шаг 1 – распаковка угольного фильтра

Шаг 2 – фиксация установочной скобы

Шаг 3 – открывание откидной дверцы

Шаг 4 – демонтаж жироулавливающего фильтра

Шаг 5 – установка угольного фильтра

Шаг 6 – закрепление фильтра винтом

Шаг 7 – установка жироулавливающего фильтра

Шаг 8 – закрывание откидной дверцы

Вариант №2. Некоторые вытяжки с комбинированным способом очистки имеют два фильтра, которые крепятся с обеих сторон мотора. Рассмотрим, как производится установка круглых угольных кассет для вытяжки Пирамида.

Галерея изображений

Фото из

Шаг 1 – изучение инструкции

Шаг 2 – распаковка фильтров

Шаг 3 – демонтаж жироулавливающих фильтров

Шаг 4 – поиск правильного положения

Шаг 5 – проверка исправности креплений

Шаг 6 – установка правого фильтра

Шаг 7 – установка левого фильтра

Шаг 8 – Монтаж жироулавливающего фильтра

Когда вытяжка работает в проточном режиме, угольные фильтры устанавливать не обязательно. Если они все же установлены, а оборудование работает в различных режимах, то срок годности фильтра увеличивается за счет непостоянного использования.

Недорогие угольные фильтры легче всего приобрести там, где продаются вытяжки для кухни – в супермаркетах техники для дома. Например, комплект угольных фильтров для вытяжки Крона легче обнаружить в магазине, где продается оборудование этого производителя.

Если вы не обнаружили расходники нужной марки, поищите вариант среди универсальных предложений. Вот некоторые фильтры универсального типа.

Галерея изображений

Фото из

Угольный фильтр кассетного типа Kronasteel KU

Угольный фильтр Pyramida для вытяжек НЕS 30 D

Угольный фильтр Tophouse TH CFi

Угольный фильтр Elikor Ф-02

Кроме продукции названных производителей можно встретить фильтры Filtero, ZEMAN, CATA, Hansa и др.

ПРЕИМУЩЕСТВА СОТРУДНИЧЕСТВА С ООО «ЭлВент»

  • Уникальные технологии.
  • Собственное производство фильтров, класса очистки G2-G4; F5-F9, H10-H14
  • Наличие экспериментального стенда для проверки фильтров очистки воздуха на эффективность фильтрации, в соответствии с ГОСТ Р ЕН 779;
  • Широкий перечень фильтров и фильтрующих материалов, изготовление нестандартных позиций;
  • Высокое качество продукции и высокие показатели очистки воздушных масс;
  • Увеличенный срок эксплуатации фильтров;
  • Технические консультации по вопросам фильтрации воздуха;
  • Наличие региональных представительств и складов;
  • Собственный транспорт для доставки продукции от 5 до 15 дней;

Наше кредо — сделать нашу работу удобной для наших клиентов!

Благодаря контролируемой системе нашей работы у нас не бывает ошибок.

Список лучших вытяжек с отводом

Среди данной разновидности изделий наиболее популярными считаются такие:

  1. Hansa OKC 6726 IH – модель с угловым типом конструкции. Отвод воздушных масс в вентиляцию осуществляется в 3 скоростных режимах. При этом агрегат работает очень тихо. Сенсорное управление, светодиодная подсветка, таймер и ряд других опций делают этот агрегат очень привлекательным вариантом.
  2. Gefest BO-2501 – плоская конструкция, которая может быть подключена к домашней вентиляционной системе. Простой монтаж и понятное управление делают эту модель популярной для широкого круга потребителей. Доступная цена Gefest BO-2501 – еще одно приятное преимущество.

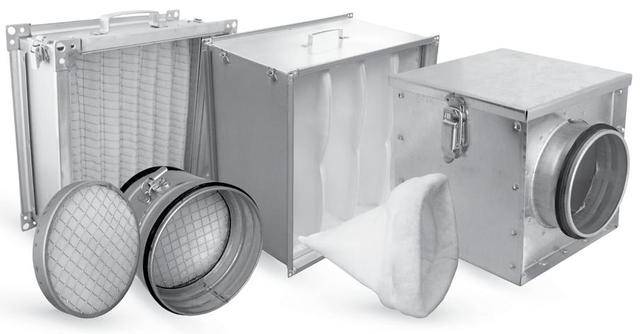

Виды и конструкции фильтров вентиляции

разнообразные фильтры для вентиляции

В системах приточно-вытяжной вентиляции устанавливают следующие типы фильтров:

  1. Рулонные. Материалом для вентиляционных фильтров чаще всего бывает полиэстер. Чем толще рулон, тем выше класс очистки фильтра.
  2. Ячейковые. Разделяются на две категории:
  • Кассетные фильтры вентиляции. Хороши почти для любой вентиляционной системы с прямоугольными воздуховодами, поэтому очень широко используются. Кассетные фильтры вентиляции устанавливают на производствах, в общественных зданиях или жилых домах. Кассетные фильтры вентиляции качественно осуществляют грубую очистку воздуха,
  • Карманные фильтры вентиляции или мешочные. Очень эффективно осаждают крупную пыль, поэтому часто используются в качестве первичного этапа грубой очистки. Но существуют разновидности с тканями для фильтров вентиляции из полиэстерных, полипропиленовых или полиэтиленовых волокон, обеспечивающих классы EU5- EU Тогда карманные фильтры вентиляции могут использоваться в качестве единственного очищающего устройства. Они выдерживают до 220 градусов Цельсия и обладают повышенной пылеемкостью (до 300 г/кв. см).
  1. Канальные. Канальные угольные фильтры для вентиляции хороши тем, что их можно встроить в любой участок воздуховода уже смонтированной системы. Кроме способности улавливать пыль и зловоние, канальный угольный фильтр в вентиляции очень заметно заглушает звуки. Поэтому его часто устанавливают после вентилятора в качестве шумоглушителя.
  2. Электростатические или электрические. Очищают воздух производственных цехов от мельчайших частиц краски, масел, твердых материалов. За счет воздействия электростатических полей частицы приближаются к поверхности и удерживаются на ней. Нуждаются в своевременной очистке, иначе эффективность фильтра резко снижается.
  3. Панельные фильтры для вентиляции. Подходят для вытяжных, приточных систем, в том числе с повторным использованием воздуха. Достаточно просты и эффективны. Панельные фильтры для вентиляции представляют собой решетчатое основание из металла, обрамленное сеткой. На него укладывают фильтрующий материал, плотность которого определяется классом вентиляции. Панельные фильтры для вентиляции производят с шириной профиля от 25 до 96 мм.
  4. Самоочищающиеся. Широко применяются в промышленности, где нельзя остановить технологический цикл для проведения очистки или смены фильтровальной ткани в вентиляции.
  5. Аэрозольные. Устанавливаются на вредных производствах (химических и ядерной энергетике). Улавливают пыль, микроорганизмы и вредные химические примеси, делают отработанный воздух идеально чистым.
  6. Высокотемпературные. Можно выделить в специальную категорию, хотя высокотемпературными могут быть и карманные фильтры для вентиляции, и любых других конструкций. Они устанавливаются в саунах, банях, сушилках древесины. Все элементы корпуса и фильтровальный модуль изготавливаются из материалов, выдерживающих температуру до +300 градусов, не деформируясь и не снижая эффективность.
  7. Бактерицидные. Еще одна категория узкоспециализированного оборудования бактерицидные фильтры для вентиляции. Устанавливаются они на притоке и рециркуляции воздушных масс. Перед подачей в помещение воздух тотально очищается от микробов, проходя через поток ультрафиолета. Антибактериальные фильтры для вентиляции соответствуют классу Н11. Они задерживают опасные для жизни микробы, вирусы, бактерии, споры плесени и грибков, а специальная пропитка уничтожает их. Эффективность антибактериальных фильтров вентиляции более 95%. Бактерицидные фильтры всегда устанавливают в вентиляциях лабораторий, больниц, поликлиник, чистых производств.
  8. Жироулавливающие. Фильтры-жироуловители для вентиляции выполняют в виде кассет. Они представляют собой фильтрующую ткань, закрепленную на рамке из оцинкованного профиля. Устанавливаются жироулавливающие фильтры в вентиляции предприятий общепита непосредственно в вытяжные зонты над варочными панелями.

В качестве фильтрующей ткани для вентиляции используется просечно-вытяжная сетка в 5-7 слоев с ячеей 0,35 х 0,6 см. Фильтр жироуловитель для вентиляции можно мыть, замочив предварительно в горячей воде с моющим средством.

Главные параметры вентиляционной системы

Основным рабочим элементом является вентилятор, но не привычный всем пропеллер, а импеллер, который представляет собой колесо с лопастями – такая конструкция позволяет уменьшить размеры оборудования.

Эффективность работы смонтированной конструкции напрямую зависит от точности и правильности предварительных расчетов. Например, одинаково плохо, если выбрана недостаточная или избыточная мощность двигателя. В первом случае двигатель будет работать на износ и достаточно скоро его придется менять. Если мощность избыточная, то это означает регулярно завышенные расходы на обслуживание и оплату электроэнергии.

Расчеты производительности и динамических параметров потоков воздуха производятся алгебраическими формулами. Рекомендуется доверить проведение вычислений специалисту, который не только сделает это верно, то и получит необходимые согласования пожарной инспекции.


Работу приточно вытяжной вентиляции проверяют пожарныеИсточник aireng.ru

При расчетах учитывают следующие данные:

  • Параметры помещения: назначение – жилое либо нежилое, внутреннюю площадь, этажность, уровень влажности.
  • Количество и род деятельность людей, одновременно находящихся внутри здания.
  • Необходимый уровень воздухообмена по СНиПу 2.04.05-91. Например, в жилых комнатах он составляет в час 3 м. куб на 1 метр жилой площади.
  • Сечение трубопровода и схемы его монтажа.

Разновидности конструкций и типы фильтров

Для вентиляционных установок приточно-вытяжного типа используют несколько типов очистных решений.

  1. Рулонные фильтры. Изделия из полиэстера. Поставляются в рулонах, толщина которых пропорциональна классу очистки воздуха.
  2. Канальный фильтр. Главная особенность этих решений заключается в возможности установки в уже работающую систему воздухообмена. Угольные фильтры для вентиляции помимо устранения неприятных зловоний и пыли, способны заглушать громкие звуки.

    Чаще всего монтируют после вентилятора, что позволяет использовать их в качестве глушителя акустических волн, шумов.

  3. Ячейковые изделия. Представлены в продаже 2 категориями продукции:
  4. Кассетные фильтры для вентиляционных систем. Получили широкое распространение ввиду простоты установки (монтировать можно в любой воздуховод с прямоугольным сечением). Встречаются как в жилых домах и общественных сооружения, так и в производственных ценах. Кассетный фильтр для вентиляции предназначен главным образом для грубой очистки воздушного потока.
  5. Мешочные фильтровальные элементы. Используются для начальной очистки кислорода. Эффективно улавливают крупные частички и пыль. Недавно в продаже появились карманные фильтры для вентиляции из полиэтиленовых и полипропиленовых волокон. Они могут применяться в качестве самостоятельного очищающего решения, т.к. соответствуют классам EU5- EU. Характеризуется пыле ёмкостью на уровне 100-300 г/кв. см.
  6. Самоочищающиеся. Получили широкое распространение в производственных цехах, металлургической и обрабатывающей промышленности с высокой интенсивностью работы. Используются для вентиляционных каналов, где невозможно оперативно заменить фильтрующий материал.
  7. Электростатические. Предназначены для очистки воздушных масс от твёрдых частичек, масел и краски. Работают на основе электростатического эффекта (притягивают пылинки и крупицы). Эффективность очистки зависит от степени загрязненности самого фильтра, поэтому ему требуется регулярная профилактика.
  8. Панельные. Оборудование применяется для приточных и вытяжных каналов, в том числе и рециркуляционного типа.

    Фильтрующие материалы – сетка на металлическом основании, дополненная тканью соответствующего класса.

  9. Высокотемпературные решения. Речь идёт о специальной категории продукции, устанавливаемой в промышленных сушилках, банях и саунах – помещениях, где главенствует высокая температура. Эффективность материалов сохраняется даже при +300 °С.
  10. Жироулавливающие кассетные фильтры. Зачастую это улавливающая мелкие частички копоти и жира ткань, закрепленная на оцинкованной рамке. Широкое распространение приобрели в заведения общепита, столовых, а также ресторанных комплексах, где над варочными поверхностями установлены вытяжные зонты. Для фильтров используется 5-8-слойная сетка с размером ячеек 0,35 х 0,6 см. Периодически жироулавливатель замачивают с моющим средством в горячей воде, чтобы избавиться от слоя остаточных продуктов.
  11. Бактерицидные фильтры. Узкоспециализированное оборудование комплектуется изделиями (Н11) первого класса (см. классификация для фильтров по классам очистки). Бактерицидный улавливатель эффективно задерживает небезопасные для человеческого организма грибковые споры, плесень, бактерии и микробы. Обработка материала специальной пропитки позволяет уничтожать эти вирусы за несколько минут. Уровень эффективности этого типа фильтров вентиляции приближается к 95%. Их монтируют на чистых производственных линиях, в больницах и лабораториях.

Характеристики перечисленных выше решений зависят от используемых материалов и тканей.

Циркуляция воздуха при принудительной вентиляции

Естественная вентиляция эффективна в период, когда между пространством внутри и вне него, устанавливается значительная разница температур. В остальных случаях пользоваться таким типом вентилирования нерентабельно. Без принудительного воздухообмена не обойтись. В его основе – направление чистого кислорода за счет его нагнетания вентилятором.


Принцип действия децентрализованной принудительной приточно-вытяжной вентиляции

Вентилятор устанавливается в стене, либо в окне. Дополнительно монтируется вытяжка для принудительного отвода загрязненного воздуха из комнаты. Мощность подбирается с учетом степени загрязнения кислорода.

Системы принудительной вентиляции для жилых комнат

Для циркуляции воздуха в жилых комнатах, устанавливают приточно-вытяжную систему моноблочного типа. Установка состоит из нескольких функциональных узлов:

  • вентилятор;
  • теплообменник;
  • фильтры.

В процессе работы такая установка практически беззвучна, а ее конструкцию легко скорректировать под индивидуальные требования заказчика.

Перемещение кислорода в системах принудительной вентиляции на кухне

80% загрязненного воздуха концентрируется на кухне. И чем чаще работает плита или духовка, тем ниже процентное содержание чистого кислорода в помещении. Зачастую стандартной отдушины недостаточно для отвода всего объема посторонних запахов, копоти и мелких частичек жира. Эти продукты горения и готовки пищи оседают на потолке, что не прибавляет им привлекательности, эстетической ценности.

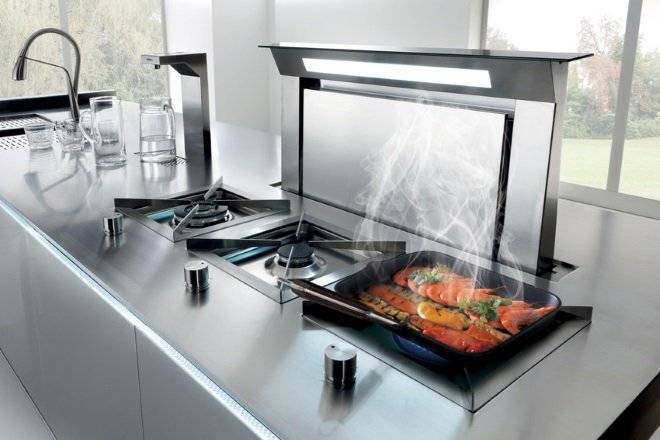

Сегодня правильная циркуляция воздуха в кухне обеспечивается встраиваемыми или навесными вытяжками. Они устанавливаются над плитой и оперативно корректируют отток загрязненных масс. В некоторых моделях предусмотрено 2 независимых вентилятора, что гарантирует высокую производительность даже для самых требовательных хозяек.

Кухонные вытяжки бывают:

  • приточными;
  • рециркуляционными.

Последние не отводят загрязненный воздух во внешнее пространство, а очищают его, благодаря установленным внутри фильтрам

Важно акцентировать внимание на одном важном аспекте – для многоквартирных домов установка такого оборудования осложняется несколькими проблемами

Закрытое отверстие для отвода воздуха усложняет движение масс.
Мощная вытяжка направляет большой объем загрязненного кислорода в основной канал. В случае его небольшого сечения вывод загрязненных потоков будет просто невозможен.
Запахи часто проникают в соседние квартиры по общему каналу.
Иногда такое совмещение является противозаконным

Здесь важно ориентироваться на региональные акты, нормативные документы и предписания.

Оптимальный вариант для кухни с одним воздуховодом – оборудовать дополнительный канал у потолка или в стене.

Правильная циркуляция воздуха в квартире обеспечит отсутствие посторонних запахов и прочих неприятностей в виде копоти на потолке. Самыми эффективными считаются принудительные установки. Они гарантируют направленную циркуляцию кислорода с минимальными финансовыми инвестициями и затратами нервных клеток.

2 Три класса очистки

Производство фильтров поставлено «на поток» и компании выпускают разные очистные изделия. Выбор в пользу той или иной конструкции осуществляется на основе желаемого уровня очистки, степени загрязнения кислорода. Чтобы оборудование функционировало исправно и не засорялось, его дополняют вентиляционными фильтрами.

По степени очистки выделяют 3 класса изделий, обеспечивающих:

  • абсолютное очищение – фильтрующий материал препятствует проникновению частиц размером до 0.1 микрона. Основная область их применения – операционные, производственные комплексы, специализирующиеся на выпуске высокоточной техники, военный комплекс;
  • тонкую очистку – решения, улавливающие микрочастицы от 1 до 10 микрон. Фильтровальные механизмы обеспечивают эффективность до 94%. Встречаются они в пищевой промышленности, фармакологии, лабораториях;
  • грубую очистку – в помещение не проникают частицы более 10 микрон. Данные изделия улавливают до 90% загрязнений. Основная область применения – системы предварительной обработки воздуха на объектах с высокой концентрацией пыли.

Если необходимо обеспечить чистый кислород в помещении посредством тонкой очистки, гораздо дешевле предварительно обработать воздушные массы решениями класса ниже. Кассетные фильтры не придется так часто менять и можно сэкономить приличную сумму на расходных материалах.
