Монтаж
Чтобы сделать систему отопления из пластиковых труб, не нужно нанимать строителей. Для этого нужно подготовить инструменты, материалы и выполнить работы самостоятельно. Этапы выполнения работ:
- Подготовить трубки для отопления в частном доме, в квартире. Они разрезаются по требуемым размерам с помощью специальных ножниц. Края зачищаются от грязи, пыли, обезжириваются.
- Соединения отдельных элементов могут выполняться с помощью соединительных муфт или встык. Для этого нужно использовать специальный паяльный аппарат.
- После нагрева отдельных деталей на разогретом паяльнике, они соединяются друг с другом.
Останется дождаться остывания пластика, выполнить пробный запуск трубопровода.
Пластиковые трубы становятся популярнее с каждым годом. Это связано с техническими характеристиками материала, низкой ценой. Для сборки систем отопления, можно использовать разные виды полимеров. При выборе материала нужно учитывать ряд требований, особенностей. После покупки отдельных элементов трубопровода можно выполнить сборку самостоятельно. Для этого нужно изучить технологию, провести монтажные работы.
Практические рекомендации
Неправильный выбор диаметров изделий чреват многими неприятностями: протечками (из-за гидродинамических ударов или превышения давления в магистрали), повышенным расходом эл/энергии (топлива) по причине низкой эффективности системы и рядом других. Поэтому монтировать ее по принципу «как у соседа (кума, свояка)» не следует.
Если контур состоит из разнородных труб, то придется делать специальные расчеты для каждого участка (линии) трассы. Отдельно – для пластика, металла (сталь, медь), применять различные коэффициенты и так далее.
Решить такую задачу может лишь специалист. В подобных ситуациях самостоятельно заниматься расчетами не стоит, так как ошибка может быть весьма значительной. Услуги профессионала обойдутся гораздо дешевле, чем последующая переделка коммуникаций, да еще и в отопительный сезон.
Подключение всех приборов (расширительный бак, батареи и других) контура осуществляется трубами одного сечения.
Для исключения образования воздушных пробок (в случае некоторых ошибок в расчетах) на каждой линии следует установить так называемые воздухоотводчики.
Расчет диаметра труб системы отопления
Когда рассчитывается диаметр труб для отопления дома, учитывается, в первую очередь, тепловая нагрузка. Для обеспечения в помещении комфортных условий на каждый квадратный метр комнаты достаточно 100 Вт тепловой мощности (при высоте потолков до 3 метров).
Оптимальное значение скорости движения жидкости находится в диапазоне 0,3-0,7 м/с.
Подобрать оптимальный диаметр труб можно подобрать по специальной таблице. Для этого необходимо рассчитать тепловую мощность, требуемую для отопления конкретного помещения.
Пример расчета диаметра труб отопления
Двухтрубная система разводки
К примеру, площадь помещения 30 кв.м. Соответственно производится расчет труб отопления частного дома:
для его отопления требуется 30*100Вт=3000Вт, плюс запас 20% – 3600Вт. То есть, чтобы перекрыть эту величину необходимы радиаторы такой мощности.
Если в помещении два окна, то требуется 2 радиатора по 1,8 кВт под подоконниками. Иногда приборы отопления размещают для обогрева глухих стен – это решается в зависимости от дизайна помещения и возможности монтажа.
Согласно полученному значению тепловой мощности, подбирается по таблице необходимый диаметр труб. Данная таблица рассчитана для двухтрубной системы разводки.
Таблица для подбора внутреннего диаметра труб отопления
При условиях данного примера по полученной тепловой мощности 3600 Вт в таблице выбирается верхнее значение, которое соответствует полученному тепловому потоку. Голубая зона – значения при оптимальной скорости движения жидкости.
Результат: внутренний диаметр трубы 10 мм. Надеемся, что на основе приведенной методики, вы сможете легко и просто рассчитать необходимые параметры и выбрать подходящий трубопровод для вашего дома.
Трубы для отопления в многоквартирном доме. В чём секрет её работы? Особенности системы отопления в многоэтажном доме
Обычно жители многоквартирных домов не интересуются, почему в их квартирах тепло.
Вопросы появляются в двух случаях: в квартире слишком холодно или жарко; хочется изменить внешний вид источников тепла в квартире.
Сейчас мы коротко расскажем о том, какие системы отопления многоквартирных домов существуют.
Виды систем отопления в многоквартирном доме
Все отопительные системы делятся по следующим характеристикам:
- По расположению источника тепла: централизованное и децентрализованное (поквартирное; индивидуальное на дом).
- По характеристикам теплоносителя: водяное, паровое.
- По схеме разводки: однотрубная, «ленинградка», двухтрубная, лучевая.
По расположению источника тепла
По расположению источника тепла различают несколько разновидностей отопительных систем в многоквартирном доме.
Поквартирное
Система поквартирного обогрева представляет собой мини-котельную , которая находится в каждой квартире. Основные элементы : отопительный котёл, радиаторы, оборудование для удаления дыма и подачи воздушных масс. Самый доступный вид поквартирного обогрева — тот, в котором источником энергии станет природный газ.
Преимущества:
- Вы управляете уровнем температуры горячего водоснабжения в системе теплоснабжения.
- Исчезает проблема «двухнедельного отпуска» летом.
- Вы экономите газ на 30—40% и поэтому тратите меньше на коммунальные платежи.
- Система экологична, так как камера сгорания топлива закрыта и никак не влияет на вентиляцию в квартире.
Фото 1. Настенный газовый котел, установленный на кухне в квартире. Прибор скрыт в специальном шкафчике.
Недостатки:
Природный газ — взрывоопасное топливо, поэтому котёл в каждой квартире должны быть оснащены контролем пламени, датчиками контроля тяги и температуры.
Индивидуальное на один дом
Провести индивидуальное отопление на дом — максимально удобное и экономное решение. Жители сами управляют отоплением в своей квартире и любой комнате соответственно. Комфортную температуру поддерживает терморегулятор. Он экономит электричество и радует микроклиматом. Не нужно включать дополнительные обогреватели когда мёрзнете, и не открываете окна если слишком жарко.
Центральное

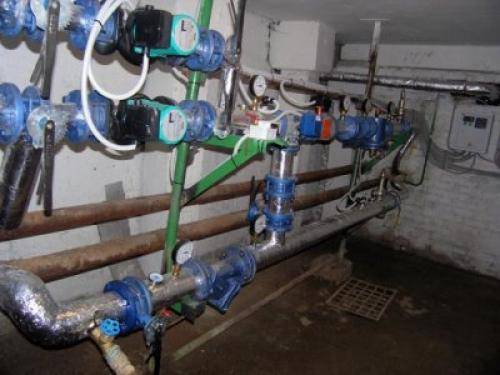

Элементы центрального теплоснабжения: котельная или теплоэлектроцентраль, которая используется для передачи тепловой мощности в жилые дома, паровая турбина (в ТЭЦ) производит электрическую энергию, сеть трубопроводов.
Магистральный транспортирует горячую воду от котельной к людям в дома.
Плюсы:
- Надёжность, подкреплённая государством.
- Экологично безопасное оборудование внутри здания.
- Простота (за жителей многоквартирного дома все решается инженерами на теплоснабжающих предприятиях).
Минусы:
- Сезонность: отопление есть только зимой.
- Невозможность регулирования температуры (регулирование только форточками и конвекторами).
- Теплопотери из-за протяжённости трубопроводов.
По характеристикам теплоносителя
По характеристикам теплоносителя бывает водяное и паровое отопление.
Водяное
Водяное отопление — самый распространённый вид теплоснабжающих систем. В систему входят:
- Отопительный котёл.
- Трубопроводы.
- Радиаторы.
- Насос циркуляционный.
- Датчики температуры.
- Термостаты.
Справка. Принцип работы максимально прост. Вода, которая проходит через котёл, подогревается до требуемых параметров, по трубам доставляется в нужное помещение. Через трубы и радиаторы излучается тепло, вода охлаждается и идёт обратно в котёл.
Преимущества:
- Вода — самый доступный и недорогой теплоноситель. Она поглощает в четыре тысячи раз больше тепла, чем воздух.
- Так как система замкнутая, объём воды после окончания монтажа и запуска не меняется.
- Есть возможность регулировать температуру на каждом радиаторе. Нет необходимости вентилировать помещение.
Недостатки:
Водопроводная неподготовленная вода агрессивна для металлических элементов, так как в её составе присутствуют соли и щелочи. Происходит коррозийный процесс, осаждается накипь, поэтому замедляется поток жидкости и снижается коэффициент теплоотдачи.
Какие пластиковые трубы лучше для отопления
Качественные коммуникации – одна из важнейших составляющих функционирования любого сооружения. Нарушение работы систем подачи горячей и холодной воды не только создает дискомфорт, но может нанести значительный материальный ущерб. Приходится не только восстанавливать трассы, но и ликвидировать последствия аварий: компенсировать нанесенный протечками ущерб, восстанавливать отделку помещений. А в многоквартирных домах – дополнительно решать проблемы с соседями. Встает естественный вопрос: какие пластиковые трубы лучше использовать для отопления?
Виды пластиковых труб и таблица маркировок:
| Материал изготовления | Маркировка русская/ международная |
| Полиэтилен | ПЭ / PE |
| Сшитый полиэтилен | ПЭС / PEX |
| Полипропилен | ПП (ППР) / РР(PPR) |
| Полибутилен | ПБ / PB |
| Поливинилхлорид | ПВХ / PVC |
Поливинилхлорид (ПВХ) несколько отличается от остальных тем, что является полимером винилхлорида – термически не очень стойкого материала, который выдерживает температуры до +66°С.
Такую маркировку можно встретить на всех видах пластиковых труб.
Системы отопления из полипропилена
Этот вид пластиковых труб предлагается в трех исполнениях:
- полипропиленовые низкотемпературные для холодного и горячего водоснабжения;
- с армирующей вставкой из стекловолокна для отопления;
- армированные алюминиевой фольгой, имеют маркировку STABI.
Как нетрудно догадаться, для монтажа водяного отопления применяются только армированные пластиковые трубы. Низкотемпературные изделия для этой цели использоваться не могут, хотя некоторые горе-мастера все же пытаются это сделать. Дело в том, что полипропилен отличается высоким коэффициентом теплового расширения. Под воздействием высокой температуры теплоносителя 1 м ППР трубы может «вырасти» на целых 60 мм. Армирующий слой сдерживает это удлинение, 1 м изделия со стекловолокном при нагреве на 50 °С прибавит от 15 до 30 мм, а с алюминиевой фольгой – не более 11 мм.
Что привлекает в системах из ППР, так это стоимость самих труб и фитингов. Особенно радует цена последних, по сравнению с другими видами соединителей она самая низкая. К сожалению, на этом все достоинства материала заканчиваются и вот почему. Простота монтажа, о которой так любят говорить сторонники ППР, на самом деле – мнимая.
Чтобы осуществлять качественный монтаж пластиковых труб своими руками, надо иметь высокую квалификацию и хорошее оборудование. Стоит только неправильно выдержать температуру пайки или время выдержки соединяемых деталей, и стык может получиться бракованным. Малая выдержка неизбежно приведет к течи соединения спустя какое-то время, а перегрев расплавит внутреннюю часть пластмассы и она перекроет половину внутреннего диаметра. Причем заглянуть внутрь трубы с целью проверки не получится. Брак обнаружится позже, когда он приведет к низкой пропускной способности магистрали.
Другой бич трубопроводов из ППР – это линейное удлинение. Невзирая на армировку, труба заметно прибавляет в длину при нагреве. И снова нужна высокая квалификация мастера, чтобы правильно отмерить заготовки, провести отопление пластиковыми трубами и закрепить их к стене, иначе магистраль потом неизбежно изогнется дугой. Это бывает, когда ее концы после монтажа упираются в стены по углам или использованы неподвижные крепления вместо подвижных.
Разновидности труб для отопления
Монтаж отопительной системы — долгосрочное вложение средств и затратное. Делают её надолго
Поэтому важно выбрать такие материалы, которые не нужно будет менять через короткий промежуток времени.
Для отопительных систем в частных домах, как правило, применяют следующие трубы из следующих материалов:
- стали (черный прокат, нержавейка, оцинкованная сталь, очень редко – чугун и медь);
- металлопластика;
- полиэтилена;
- полипропилена.
У каждого вида труб для отопления есть свои особенности.
Алюминиевый слой у металлопластиковых труб помогает перенести линейное расширение и высокие температуры. Кроме того, они обладают хорошей эластичностью.
Прочные и термоустойчивые полиэтиленовые трубы несут небольшие гидравлические потери. Для системы отопления лучше брать трубы с армирующим слоем, который держит форму.
Трубы из полипропилена применяют при нагреве теплоносителя не долее 70-и градусов. Они легко растягиваются от горячей воды, поэтому их дополнительно фиксируют. Таким образом, можно избежать провисания.
Металлические
Такие трубы отличаются прочностью и способностью выдерживать высокую температуру. Но при этом нужно учесть, что их довольно сложно изгибать (понадобится трубогиб), придется нарезать резьбу и надежно герметизировать стыки.
Медь
«Плюсы»
- металл сравнительно мягкий, поэтому легко обрабатывается;
- можно устанавливать без «маскировки», так как внешний вид труб довольно привлекательный;
- есть мнение, что медь «очищает» теплоноситель, поэтому отложение солей – минимальное;
- небольшой вес, поэтому не будет сложностей при креплении;
- не нуждаются в покраске;
- срок эксплуатации – порядка 100 лет.
«Минусы»
- высокая цена;
- ограничение в применении отопительных приборов. К примеру, радиаторы из алюминия (самые дешевые) в такую систему устанавливать нельзя;
- особенности монтажа, которые известны только профессионалам. Например, как правильно сочленить трубу медную и стальную (или пластиковую)? Нюансов более чем достаточно.
«Оцинковка»
«Плюсы»
учитывая материал покрытия, такие трубы не ржавеют, следовательно, их не придется часто красить (если это предусматривается по месту установки).
«Минусы»
- сталь стоит дорого;
- некоторые ограничения в применении. Большое количество стыков (к примеру, при «лучевой» разводке) влечет дополнительные риски по возникновению протечек.
«Нержавейка» гофрированная
Ее редко используют, несмотря на удобство в монтаже. Для обжима фитингов необходимо спецприспособление, которое стоит дорого и имеется практически только у профессионалов.
Металл черный
«Плюсы»
пожалуй, единственный – низкая стоимость по сравнению с аналогами.
«Минусы»
- шероховатость полости, что вызывает интенсивное отложение солей;
- подверженность коррозии. Как следствие – частички ржавчины в теплоносителе, которые забивают не только фильтры, но и теплообменник котла;
- необходимость в периодической «подкраске».
Параметры систем с естественным или принудительным типом циркуляции
Решение, какие трубы лучше использовать для отопления, будет зависеть еще и от способа циркуляции теплоносителя.
- с самопроизвольным циркулированием;
- с принудительным циркулированием.
При самопроизвольном типе движения теплоносителя никаких дополнительных приборов не потребуется – достаточно отопительного котла. А вот принудительную циркуляцию обеспечивает установленный насос.
А вот в отоплении с насосом есть возможность регулирования КПД и давления в системе. В данном случае работа оборудования выполняется вне зависимости от температурных показателей воды в трубах, их протяженности или перепадов уровней.
Особенности выбора труб для отопления в квартире многоэтажного дома
Материал для монтажа системы отопления выбирают, исходя из следующих соображений:
- надежность и безопасность;
- удобство установки;
- месторасположение в квартире;
- стоимость материалов и монтажных работ.
Надежность и безопасность
Это главные критерии для выбора: материал является одной из важных характеристик, оказывающих влияние на стабильную работу системы отопления без возникновения аварийных ситуаций.
Причины, по которым могут произойти аварии:
- Разрушение материала под действием температуры и давления теплоносителя в системе.
- Нарушение герметичности в соединениях.
С точки зрения безопасности, самым надежным считается металлический трубопровод отопления. Все детали и узлы, изготовленные из таких материалов, с запасом выдерживают температуру и давление теплоносителя в системе. В населенных пунктах Крайнего Севера, металлические трубы – единственный и безальтернативный вариант для центрального отопления.
Немаловажный фактор в пользу этого материала состоит в том, что выход из строя элементов системы (например, под действием коррозии) происходит постепенно и может быть своевременно обнаружен, а неполадки устранены без особого ущерба для владельца квартиры. Например, при протечке металлического изделия из-за возникновения свища, его можно временно закрыть хомутом.
Внимание! Пластиковый трубопровод такой возможности не имеет, при его разрушении последствия будут более печальны. Поломки пластиковых конструкций происходят в следующих ситуациях:
Поломки пластиковых конструкций происходят в следующих ситуациях:
- при установке контрафактной продукции (подделок);
- при несоответствии характеристик материала значениям температуры и давления в системе;
- при несоблюдении технологии монтажа.
Необходимо помнить:
- Чтобы избежать приобретения подделок, покупать материал следует только у официальных дилеров фирмы-изготовителя.
- Изделия должны быть сертифицированы и рассчитаны на существующую температуру и давление в системе.
- Монтаж следует выполнять в соответствии с официальным руководством по установке (которое имеется на сайте фирмы-изготовителя системы).
Удобство в монтаже
В плане скорости и удобства монтажа вне конкуренции трубопроводы из пластиковых материалов, которые не требуют определенной профессиональной квалификации, быстро и легко устанавливаются, нуждаются в минимуме инструментов для сборки.
Монтаж металлических систем менее удобен, так как более длителен по времени, трудоемок, требует высокой квалификации сварщика.
Самым удачным вариантом для установки является полипропилен. Комплект инструмента для монтажа (сварочный аппарат) недорогой и может быть взят напрокат. Тогда как инструмент для крепления пресс-фитингов на металлопластик имеет более высокую стоимость.
Место в интерьере
Трубы отопления в квартире всегда стараются скрыть, так как они портят своим видом интерьер и могут мешать установить или передвинуть мебель. Их можно спрятать в стены или уложить в стяжку пола.
Если принято решение о скрытой прокладке системы отопления, то выбирать следует конструкции из пластиковых материалов, которые можно и нужно прятать в стены или пол, так как они разрушаются под действием ультрафиолета, содержащегося в солнечном свете.
При этом нужно учитывать, что все скрытые соединения должны быть неразборными (металлопластик должен соединяться пресс-фитингами, а не компрессионными фитингами с накидной гайкой).
Стальные изделия в плане скрытой проводки очень сильно уступают полимерным материалам. Чтобы изогнуть стальную трубу для ее захода в штробу, нужно приложить много усилий, поэтому такие изделия, как правило, прокладывают открыто. Выглядят они непрезентабельно.
Медные и нержавеющие по внешнему виду выигрывают у стальных. Их тоже прокладывают открытым способом, но, в отличие от изделий из стали, они лучше смотрятся в интерьере. В стенах или полу такие трубопроводы обычно не скрывают, для этого существуют более дешевые варианты из полимерных материалов.
Стоимость материалов и монтажных работ
Самыми экономными являются системы из полипропилена – они недорогие, затраты на установку небольшие, поскольку монтаж выполняется быстро.
Чуть выше по стоимости системы отопления из черной стали. Цена материала сравнима с полипропиленом, однако, из-за высокой трудоемкости работ общая стоимость системы окажется выше, чем полипропиленовая.
Системы из металлопластика и сшитого полиэтилена находятся в средней ценовой категории.
Самыми дорогими вариантами являются медь и нержавейка. Цена на материалы превышает в 2-3 раза стоимость полипропилена, монтаж тоже недешев. Такой вариант выбирают, как правило, для воплощения дизайнерских решений.
Какие варианты труб можно использовать
При проведении работ по монтажу отопительного котла могут применяться элементы, выполненные из металлов и полимеров
При выборе следует обращать внимание на такие характеристики, как теплоизоляционные свойства, легкость в установке и эксплуатации, долговечность, а также стоимость изделий
Исходя из суммы этих критериев, для выполнения обвязки применяются следующие виды труб.
Качественные, но дорогие изделия из меди
Медная обвязка встречается относительно редко, поскольку такие трубы стоят достаточно дорого, а также требуют особого мастерства при укладке.
В то же время выполненные из этого металла конструкции имеют ряд существенных преимуществ, а именно:
- хорошую теплоотдачу;
- устойчивость к коррозии и агрессивным веществам;
- стойкость к замерзанию;
- высокую теплостойкость.
Медь быстро и хорошо прогревается при минимальном количестве тепловой энергии, поэтому детали, выполненные из этого материала, будут постоянно выделять тепло в процессе транспортировки теплоносителя.
Медные трубы способны выдерживать значительно большие температуры, нежели пластиковые (до +300°С), при этом они практически не изменяются в размерах. Горячий теплоноситель может циркулировать и в стальных конструкциях, но в этом случае увеличивается риск коррозии
Трубы из этого металла стойко выдерживают воздействие окружающей среды. Со временем они могут лишь покрыться тонким слоем окисла, что совершенно не влияет на эксплуатационные характеристики.
В отличие от труб, выполненных из стали или полимеров, пластичные медные конструкции не разрываются при замерзании находящегося в них теплоносителя.
К недостаткам медных труб для отопления, относятся невозможность их применения для создания закрытых конструкций в штробах, а также уже упомянутая дороговизна.
Бюджетные изделия из стали
Еще одним распространенным вариантом являются изделия, выполненные из стали.
К их преимуществам относятся:
- Высокая прочность, позволяющая легко переносить механические нагрузки.
- Низкий температурный коэффициент линейного расширения, благодаря чему длина деталей остается неизменной даже при высоком нагреве.
- Высокая теплопроводность, позволяющая эффективно производить теплоотдачу.
К недостаткам, прежде всего, относится склонность к коррозии, разрушающей металл, из-за чего подобные элементы требуется покрасить или покрыть антикоррозионным составом.
Недостатком стальных элементов является сложность в укладке, требующая специального оборудования и профессиональных умений. Изготовление конструкций из подобных элементов необходимо доверять специалистам
При выборе лучше отдать предпочтение стальным трубам из нержавейки: они стоят дороже, однако демонстрируют большую устойчивость к воздействию окружающей среды и лучшие рабочие характеристики.
Прочные и легкие полипропиленовые трубопроводы
Подобные изделия, сделанные из современных видов пластиков, получили широкое распространение благодаря множеству положительный сторон.
Основные преимущества:
- Доступная стоимость: цены на подобные изделия значительно ниже, нежели на металлические аналоги.
- Легкий вес. Такие элементы весят совсем немного, благодаря чему можно сэкономить силы и средства на их складирование, транспортировку и установку.
- Простота монтажа. Пластиковые трубы легко собираются в готовые конструкции. С помощью специального паяльника даже неспециалист сможет быстро устроить обвязку.
- Скорость циркуляции теплоносителя. В полипропиленовых трубах, даже если они имеют сложную форму, практически не образуются засоры. Это облегчает течение воды, скорость которой остается неизменной на протяжении всего срока эксплуатации (20-50 лет).
- Хорошая устойчивость к высокому давлению. Это позволяет использовать пластиковые элементы даже при сложных условиях эксплуатации.
Основной недостаток PPR-труб – высокий показатель коэффициента теплового расширения, благодаря чему эти изделия при нагревании несколько увеличиваются в длину. Для противодействия этому явлению приходится принимать меры, устанавливая компенсаторы.
Полипропиленовые трубы позволяют создавать контуры отопления любой степени сложности. Однако конструкции с большим количеством элементов затрудняют проведение монтажа и негативно сказываются на КПД отопительной системы
Кроме того, существуют специальные варианты труб, к которым относятся армированные алюминиевой фольгой изделия с маркировкой PN 25 – их можно использовать в системах с давлением до 2,5 мПа и температурой +95°С, а также усиленные элементы PN 20, допускающие эксплуатацию в условиях температуры +80°С и давления 2 мПа.
