Принцип работы и характеристика пиролизных котлов

Классификация

Котлы имеют отличия по расположению камер для дожигания газов:

  • с верхним расположением;
  • с нижним расположением.

Котлы с верхней камерой более громоздкие, требуется больше материала для сборки дымоотвода. Зато чистить их придётся намного реже, ведь частицы от сгоревшего топлива не попадают в камеру для дожигания газов.

В котлах с нижним расположением секции топливо располагается в верхней части, а газы выводятся в нижнюю, и там догорают. Это удобно, но придётся часто удалять мелкие дровяные частицы из камеры утилизации газов.

По энергозависимости котлы бывают:

  • без применения электричества: котлы с естественной тягой;
  • с принудительной тягой.

Энергонезависимые котлы подразумевают включение в конструкцию высокого дымохода (не менее 5–6 метров) для увеличения тяги и обеспечения достаточного разрежения в отсеке сгорания.

Эффективность обогрева у таких котлов будет несколько ниже, чем у котлов с принудительной тягой.

Устройства с принудительным поддувом оснащаются одним или двумя вентиляторами, которые могут работать в режиме нагнетания воздуха или откачки сгоревших газов.

В некоторых моделях котлов применяется комбинированный способ с участием нагнетающих и отсасывающих газ устройств для увеличения мощности.

Справка! Механизмы, откачивающие отработанные газы, изготавливаются из особых жаропрочных (аустенитных) сплавов, их стоимость значительно выше, чем у нагнетающих вентиляторов.

По способу обогрева:

  • Водяного обогрева — к теплообменнику котла подключаются водяные трубопроводы, по которым нагретая рабочая жидкость разносится по различным помещениям.
  • Воздушного обогрева — вместо воды используется воздух, получающий тепло посредством того же теплообменника и распространяемый по воздухопроводам. Эффективность ниже, чем у водяного способа, применяется на производственных площадках, складах.

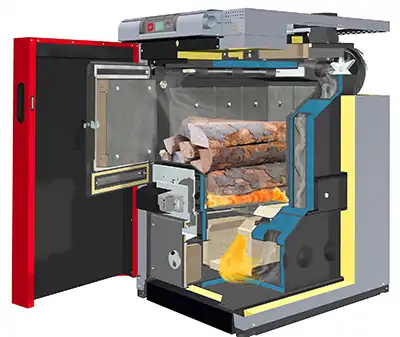

Фото 1. Пиролизный котел с теплообменником, предназначен для водяного обогрева, работает на дровах.

Чертеж: общий вид, рабочий процесс

Вариантов исполнения пиролизного котла много. Наипростейший вид по чертежу устроен таким образом.

  • Камера сгорания котла.
  • Отсек газификации.
  • Секция дожигания газов.
  • Колосниковые решётки.
  • Теплообменник (входной/выходной патрубки).
  • Трубопровод отвода газов (дымоход).
  • Отверстия для поддува.
  • Дверка в отсек для закладки топлива.

В котел могут быть включены температурные датчики и приборы для контроля и поддержания нормальных режимов работы.

А также аппаратная часть котла для автоматизации функционирования всего отопительного комплекса.

Суть происходящего внутри пиролизного котла характеризуется следующими процессами:

  • Поток воздуха извне поступает в отсек газификации с находящимся там топливом.
  • Некоторая часть кислорода будет поддерживать процесс горения (тления). Газы, являющиеся продуктами горения, через сопло попадают в камеру сгорания котла и там окисляются в присутствии вторичного кислорода, который поступает вместе с воздухом снаружи.
  • Часть пиролизных газов восстанавливается при наличии углерода из топлива до угарного газа и окиси азота, потребляя при этом часть энергии. Смесь проходит в секцию дожигания газов и окисляется там с возвратом отнятой им энергии.

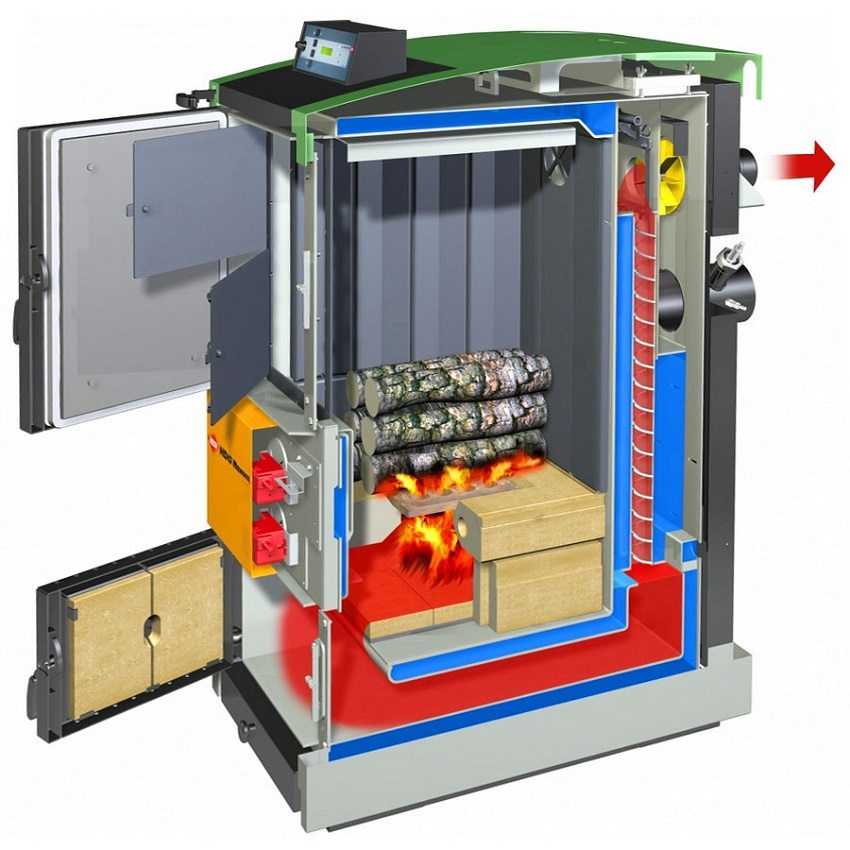

Фото 2. Чертеж пиролизного котла длительного горения, собранное по нему устройство может обогреть большой дом.

Участвующие в реакции пиролиза газовые смеси выводятся наружу через дымоход, минуя при этом теплообменник котла.

Внимание! Так как функционирование пиролизных котлов связано с большим количеством энергии, генерируемой внутри оборудования и возможном выделении разного рода вредных газов, осуществлять самостоятельную постройку котлов рекомендуется только при полном понимании всех физико-химических процессов, возникающих при его работе. Температурные фазы:

Температурные фазы:

  • сушка, пиролиз древесины — 450 °C;
  • сгорание древесного газа и вторичного воздуха — 560 °C;
  • продувание пламени и возврат тепла — 1200 °C;
  • отвод оставшихся продуктов горения — 160 °C.

Отличия устройства от обычных котлов

Включая древесину (дрова), специальные топливные брикеты (пеллеты) и отходы, получаемые на производстве. Одно из главных отличий котлов — применение различных видов твёрдого топлива, практически любого вещества, которое может гореть.

Длительность процесса сжигания топлива намного больше, чем у обычных котлов. От 8–10 часов и выше. Есть модели котлов с крупным отсеком для дров, продолжительность непрерывной работы — до 24 часов. Это значит, что пополнение камеры сгорания новыми порциями топлива осуществляется 1–2 раза в сутки.

Важно! За счёт того, что происходит почти полное разложение твёрдых материалов, пирокотлы менее вредны для окружающей среды

Что такое пиролиз и какова его эффективность

Средневековые европейцы в результате долгих веков сжигания дров установили, что эту энергию можно использовать более рационально, если в печи класть не дрова, а древесный уголь. Производили его путем сжигания обычных дров без достаточного доступа кислорода. Для этого копали специальные ямы в земле, где и происходил весь этот процесс, в последствии названный пиролизом.

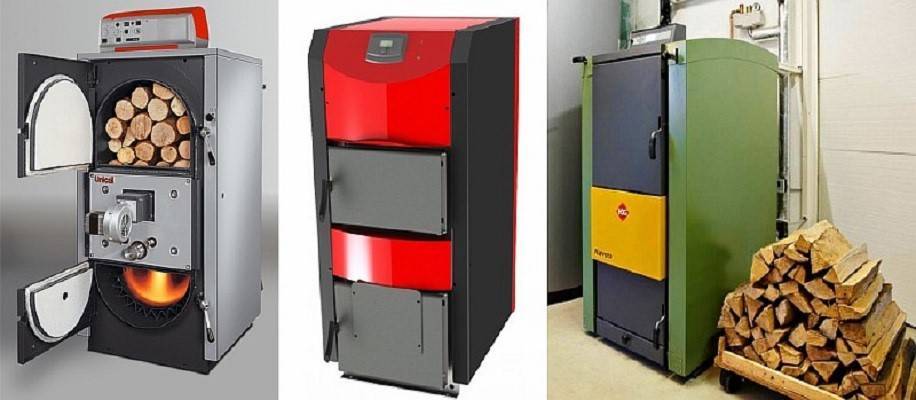

Некоторые виды пиролизных котлов длительного горения.

Такие ямы прекрасно справлялись с задачей получения древесного угля, но та энергия, которая выделялась в ходе этих процессов, тратилась без какой-либо пользы. Стоит сказать, что количество, выделяемой энергии было очень приличное. Поэтому современные технологии не обошли стороной такой подарок природы. Были созданы пиролизные котлы длительного горения с водяным контуром, которые смогли обуздать это тепло, используемое ранее впустую. Сегодня их с успехом используют, не только как вспомогательные источники отопления, но и как основные. Это и не удивительно, ведь кроме обычных дров, в них можно загружать и другое, более современное и эффективное топливо на древесной основе.

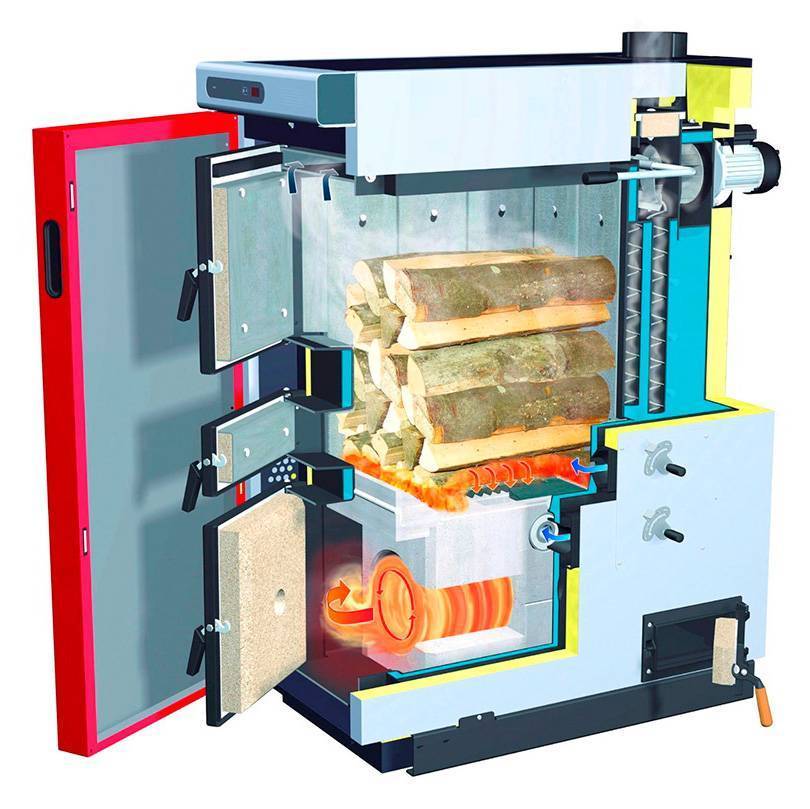

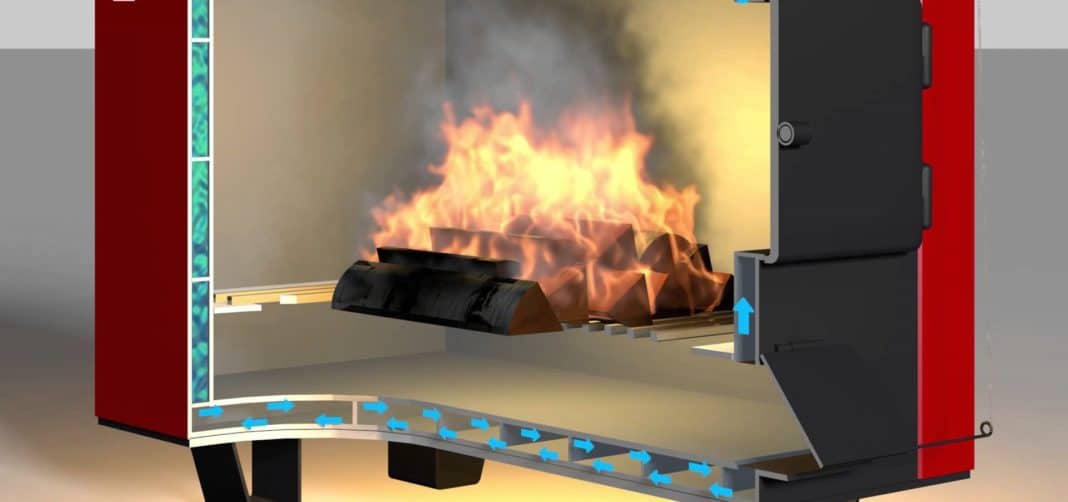

Пиролизный котёл длительного горения с водяным контуром — вид в разрезе.

Плюсы и минусы

Преимущества и недостатки такого оборудования, сведенные здесь в одну таблицу, позволят вам более объективно подойти к оценке возможного приобретения.

ЗаПротив
Это так называемые котлы длительного горения: можно загрузить партию дров, которые будут гореть очень долго, около 12 часов (на угле при определенных условиях и еще дольше)Но за это придется платить кровными. Эти котлы определенно дороже традиционных твердотопливных. Иногда разница в цене составляет 50–100 %
Топливо сгорает практически полностью, а это значит, что мы используем большую часть его энергетического потенциала. К тому же это минимизирует количество отходов и избавляет от частой чистки котлаИспользуется система принудительного нагнетания воздуха, а это значит, что котел энергозависим, то есть потенциальные перебои электричества превращаются в большую проблему
В качестве топлива могут использоваться крупные дрова. В большинстве случаев можно ограничиваться закладкой неколотого топливаЭффективность работы котла во многом зависит от влажности дров. Обычное требование – влажность не должна превышать 25 %

В видео ниже представлено еще одно мнение. Не стоит его рассматривать как истину в последней инстанции, но задуматься над отдельными вопросами определенно нужно.

А вот еще одно видео от того же ярого противника пиролизных котлов. Некоторые доводы звучат вполне убедительно, но ко многим нужно относиться критически.

Как видите, эксплуатация такого оборудования может иметь некоторые нюансы. В любом случае перед покупкой котла желательно дополнительно ознакомиться с различными предложениями заводов-изготовителей, благо оных на сегодняшний день немало.

Как грамотно выбрать топливо?

Теоретически пиролизные системы могут работать на различных видах твердого органического топлива. Это может быть уголь, торф или древесина. Последнее, а точнее, дрова, считается наиболее экономически выгодным топливом. Его размеры определяются параметрами топки. Чаще всего для пиролизных устройств используются поленья, длина которых составляет 400 мм, а диаметр – до 200 мм. Размеры топливных брикетов должны составлять порядка 300х30 мм. Кроме того такие системы очень требовательны к влажности. При ее избытке выделяется большое количество пара, что снижает тепловые характеристики оборудования и приводит к образованию копоти.

Для нормальной работы приборов необходимо, чтобы влажность топлива не превышала 45%. Лучше всего, чтобы она составляла 20%. Исследования показали, что при сгорании килограмма древесины, влажность которой 20%, выделяется тепло, эквивалентное 4 кВт/ч. Тогда как такое же количество дерева влажностью 50% даст тепла ровно в два раза меньше

Именно поэтому на влажность топлива следует обратить особое внимание. Вместе с дровами или топливными брикетами можно использовать опилки или другие древесные отходы. Их количество не должно превышать трети от общего объема топлива

Их количество не должно превышать трети от общего объема топлива.

Топливом для пиролизных котлов теоретически может служить почти любая твердая органика: древесина, торф, уголь и т. д. Однако наиболее эффективно оборудование работает на дровах, влажность которых не превышает 20%

Плюсы и минусы

Преимущества и недостатки такого оборудования, сведенные здесь в одну таблицу, позволят вам более объективно подойти к оценке возможного приобретения.

За и против пиролизных котлов

ЗаПротив
Это так называемые котлы длительного горения: можно загрузить партию дров, которые будут гореть очень долго, около 12 часов (на угле при определенных условиях и еще дольше)Но за это придется платить кровными. Эти котлы определенно дороже традиционных твердотопливных. Иногда разница в цене составляет 50–100 %
Топливо сгорает практически полностью, а это значит, что мы используем большую часть его энергетического потенциала. К тому же это минимизирует количество отходов и избавляет от частой чистки котлаИспользуется система принудительного нагнетания воздуха, а это значит, что котел энергозависим, то есть потенциальные перебои электричества превращаются в большую проблему
В качестве топлива могут использоваться крупные дрова. В большинстве случаев можно ограничиваться закладкой неколотого топливаЭффективность работы котла во многом зависит от влажности дров. Обычное требование – влажность не должна превышать 25 %

В видео ниже представлено еще одно мнение. Не стоит его рассматривать как истину в последней инстанции, но задуматься над отдельными вопросами определенно нужно.

А вот еще одно видео от того же ярого противника пиролизных котлов. Некоторые доводы звучат вполне убедительно, но ко многим нужно относиться критически.

Как видите, эксплуатация такого оборудования может иметь некоторые нюансы. В любом случае перед покупкой котла желательно дополнительно ознакомиться с различными предложениями заводов-изготовителей, благо оных на сегодняшний день немало.

Пиролизные котлы: принцип действия

Принцип действия пиролизного котла

В отличие от обычных котлов, в которых дрова сгорали за естественные 3-4 часа, соответственно именно на этот промежуток времени помещение и отапливалось, пиролизные котлы продлевают свое действие до 12 часов. С чем это связано? Давайте рассмотрим.

Пиролиз, или иначе процесс сухой перегонки, заключается в полном сгорании твердого топлива с выделением большого количества тепла. За счет меньшего присутствия кислорода в баке, сгорание происходит медленнее. Отсюда и длительное время теплоподачи – 12 часов.

Процесс пиролиза гораздо более эффективен и выгоден, его КПД составляет до 90%.

Таким образом, положительными качествами пиролизных котлов являются:

  • Значительно повышенное КПД;
  • Длительное время теплоподачи;
  • Автоматическое поддержание температуры горения;
  • Широкий выбор твердого топлива

Однако, как и в любом другом устройстве, пиролизные котлы имеют ряд некоторых минусов, а именно:

  • Объемные габариты. Пиролизному котлу необходимо большее пространство для сгорания топлива, чем обычному котлу;
  • Обязательное требование к топливу. Дрова, закладываемые в пиролизный котел, должны быть абсолютно сухими. В противном случае эффективность и длительность работы котла заметно упадут;
  • Зависимость от электропитания. В устройстве котла немаловажную роль играют вентилятор и различная автоматика, без которых его деятельность осуществляться не будет;
  • Стоимость. Лучшее качество и характеристики соответственно образуют большую цену. Зачастую высокая именно высокая цена останавливает собственников частных домов, при покупке. Однако есть возможность установить в своем доме такую полезную вещь и без траты огромной кучи денег – это собирание пиролизного котла своими руками

Пиролизные системы

Ученые давно заметили, что при сгорании любого твердого топлива выделяется углекислый газ, которые можно использовать как дополнительное топливо. Такой процесс и получил название пиролиз. При сгорании дров такого газа выделяется довольно много. поэтому дровяные пиролизные котлы и получили такое широкое распространение. Принцип действия таких устройств довольно прост. В первую камеру топки помещается топливо. При малом поступлении воздуха дрова тлеют и высвобождают пиролизный газ. который поступает во вторую камеру. Здесь газ сжигается и нагревает теплоноситель системы отопления дома.

Такое устройство позволяет существенно повысить эффективность дровяного котла. Коэффициент полезного действия таких устройств доходит до значения в 90 % и выше. Кроме этого, пиролизные котлы длительного горения обладают и другими преимуществами, а именно:

  • топливо сгорает практически полностью. Нет необходимости постоянно удалять многочисленные продукты горения;
  • увеличивается время работы котла на одной закладки. Достаточно «подкидывать» дрова в топку один раз в 15 часов;
  • значительно уменьшается расход топлива, что влечет за собой экономию на отоплении дома;
  • устройства экологически безопасны. Во время сгорания пиролизного газа в атмосферу не выпускаются вредные вещества. При их сгорании получаются углекислый газ и водяные пары;
  • появляется возможность полного контроля над температурой горения;
  • пиролизные дровяные котлы длительного горения неприхотливы в обслуживании.

Но, несмотря на все свои преимущества, пиролизное оборудование не лишено и недостатков. Среди них можно выделить следующие:

  • пиролизные котлы довольно дорогое оборудование. Многим семья оно может быть просто не по карману. Но зато такие устройства позволят сэкономить на отоплении дома, что компенсирует затраты на покупку оборудования;
  • котлы обладают большим весом и внушительными габаритами, из-за своего сложного устройства;
  • довольно требовательны к качеству топлива. Дрова должны быть сухими, от этого зависит КПД устройства;
  • потребность в постоянной подаче электроэнергии. В составе устройства имеются нагнетательные вентиляторы, которые нуждаются в электричестве.

Высокая стоимость пиролизных отопительных котлов длительного горения значительно снижает их популярность. Но многие мастера самостоятельно изготавливают такие устройства. Схемы и чертежи можно легко найти в интернете.

Устройство и принцип действия пиролизных котлов

Пиролизный котёл промышленного производстваВ основе работы газогенераторных котлов лежит принцип пиролиза, который заключается в том, что под воздействием высокой температуры при ограниченном доступе кислорода происходит разложение топлива на пиролизный газ и твёрдый остаток топлива. В основной камере происходит тление твёрдого топлива при температуре, достигающей 800 градусов. В результате этого выделяется тепло, необходимое для нагрева теплоносителя. Однако если в устройствах, имеющих традиционную конструкцию, выделяемый в результате горения газ, сразу удаляется через дымоход, в данных устройствах он смешивается с кислородом, который подаётся принудительно и догорает во второй камере. Здесь же происходит дополнительный нагрев воды, выполняющей чаще всего роль основного теплоносителя.

По сравнению с котлами, работающими по традиционной схеме, газогенераторные котлы имеют целый ряд преимуществ, среди которых можно выделить следующее:

  1. Высокий КПД, а в некоторых устройствах данного типа этот показатель превышает 80%, в то время как в других устройствах это обычно 60-70% и даже меньше.
  2. Минимальное количество вредных отходов, чему способствует взаимодействие пиролизного газа и активного углерода, что на треть сокращает выброс в атмосферу вредного углекислого газа.
  3. Универсальность пиролизных котлов, которая заключается в возможности использования различных видов твёрдого топлива, среди которых древесина, древесные пеллеты и даже опилки.
  4. Лёгкое обслуживание, заключающееся в том, что загрузка топлива во многие газогенераторные котлы происходит не чаще 1 раза в сутки.
  5. Доступная цена – учитывая тот факт, что эффективность котлов, работающих на основе пиролиза, гораздо выше даже традиционных газовых котлов, а стоимость отходов производства деревообрабатывающих предприятий и вовсе незначительна, можно отметить, что использование пиролизных котлов способно приносить ощутимый экономический эффект.
  6. Минимальное количество твёрдых отходов горения – золы и сажи, что облегчает обслуживание котлов.

Несмотря на это стоит отметить, что при работе пиролизных котлов следует учитывать, что не любое топливо подходит для их работы. В частности, чаще всего для работы котлов пиролизного типа, используемых для обогрева дома, используется древесина. Однако не любая древесина будет одинаково пригодной. Суть процесса пиролиза заключается в том, чтобы выделялось как можно больше горючих летучих веществ, а это возможно только в том случае, если влажность древесины имеет небольшие значения – не более 20%. В противном случае эффект пиролиза достигнут не будет и эффективность такого котла будет гораздо ниже. Кроме этого, пиролизные котлы, изготавливаемые промышленным способом, напрямую зависят от электроэнергии, необходимой для организации подачи воздуха. В случаях отключения последней, они могут в лучшем случае работать только на поддержание температуры, нисколько не обогревая помещение.

Делаем агрегат верхнего горения

Как уже говорилось выше, подобные котлы проще всего изготавливать из пропановых баллонов емкостью 50 литров. Для этого из резервуара нужно выкрутить вентиль и заполнить его водой, а потом отрезать верхнюю часть болгаркой по заводскому шву. Дальше надо сварить такие элементы:

  • колосниковую решетку из арматуры, как это сделано на фото;
  • трубу с дисковым грузом и распределителями воздушного потока;
  • загрузочную и зольную дверцу с ручками;
  • согните из листового металла обшивку водяной рубашки.

Сборка теплогенератора производится согласно представленному чертежу. Сначала устанавливаются колосники, потом – труба с грузом и верхняя крышка. После чего приваривается дымоход и устраивается водяная рубашка с наружным утеплением. Больше подробностей показано в следующем видео:

Пиролизный котел – схема изготовления, основные этапы

Чтобы самостоятельно собрать газогенераторный отопительный агрегат, следует придерживаться следующих требований:

Необходимые элементы следует резать посредством болгарки.
Отверстие для загрузки топлива размещается несколько выше, чем у твердотопливных устройств.
Для осуществления контроля над поступающим в топочную камеру количеством воздуха, необходимо вмонтировать ограничитель. Его можно изготовить с помощью трубы диаметром 70 мм, при этом длина должна быть немного больше, чем корпус котла.
С помощью сварочного аппарата приваривается стальной диск, который совместно со стенками трубы должен образовывать зазор примерно 40 мм.
Чтобы установить в крышке котла ограничитель, нужно проделать соответствующее отверстие. Оно должно иметь прямоугольную форму. Отверстие закрывается дверцей, укомплектованной накладкой из стали. Это обеспечит надежное прилегание. Ниже располагается отверстие, предназначенное для удаления воды.
С помощью трубогиба необходимо согнуть трубу, предназначенную для перемещения внутри котла теплоносителя. Таким образом обеспечивается максимальная отдача тепла.
Регулирование количества теплоносителя, направляемого в устройство, может осуществляться посредством вмонтированного снаружи вентиля.
Как только будет выполнен первый запуск оборудования, в продуктах горения не должно быть угарного газа. Если данное условие соблюдается, обвязка пиролизного котла (схема указана) сделана правильно

Важно регулярно следить за состоянием сварных швов устройства и своевременно удалять с него образовавшуюся копоть и золу.

Прекрасным вариантом может стать совместное использование пиролизного котла не с классическим водяным отоплением, а с системами воздушного обогрева. В результате передача воздуха будет производиться по трубопроводам, а его возврат в систему – по полу. Такая система обладает многочисленными достоинствами: при сильных морозах не замерзает, во время отъезда хозяина отсутствует необходимость слива теплоносителя.

Преимущества и недостатки

К плюсам такой установки можно отнести:

  • Самый высокий КПД среди всех твердотопливных котлов, он составляет 90–93%.
  • Выделяется примерно в 3 раза меньше вредных веществ, что делает их более экологичными.
  • Большой интервал между загрузками топлива, порядка 12 часов для мягких пород древесины и 24 часа для брикетов, пеллет и твердых сортов.
  • Низкое количество смол в отработанных газах продлевает срок службы дымоходов.

Недостатки:

  • Необходимо топливо низкой влажности. Лучший вариант это 20%.
  • Стоимость таких котлов выше всех остальных типов такого оборудования.
  • Установка с принудительной тягой делает ее зависимой от электричества.

Как влияет влажность дров на эффективность

Древесина для пиролизных котлов должна быть просушена до 15-20% влажности. Такой результат сложно получить при естественной сушке, поэтому можно считать это главным недостатком такого типа котлов.

Сырые дрова выделяют большее количество водяного пара, который перемешивается с газо-кислородной смесью и снижает ее энергоемкость. Пример такого снижение в цифрах:

  • Сжигание 1 кг дров с влажностью 20% – мощность 4 кВт;
  • Сжигание 1 кг дров с влажностью 50% – мощность 2 кВт.

Виды пиролизных котлов

В зависимости от технических особенностей газогенераторные агрегаты бывают энергозависимые и энергонезависимые, с нижней или верхней камерой дожига.

Энергозависимые

Наиболее распространенный вид — дутьевые энергозависимые котлы. Этот тип оборудования подразумевает принудительную тягу, то есть наличие электрического вентилятора, который перегоняет выделенный газ из отделения для загрузки в камеру сжигания через специальную форсунку. Как правило, такие пиролизные котлы оснащены электрической панелью управления.

К достоинствам можно отнести:

  1. Наличие автоматики, с помощью которой можно контролировать мощность оборудования и интенсивность горения, учитывая температуру в комнатах.
  2. Более продолжительное время эффективной работы, чем у приборов с естественной циркуляцией.
  3. Повышенную экологичность.

К основным недостаткам можно отнести:

  1. Необходимость подключения к электросети.
  2. Более дорогой ремонт в случае поломки, так как присутствует сложная электроника.
  3. Повышенные требования к используемому топливу: многие виды горючих материалов не подойдут для использования в дутьевых пирокотлах.

Энергонезависимые

Газогенераторное оборудование, не оснащенное электроникой, вентиляторами и дымососами, называется безнаддувным или энергонезависимым. Рабочий процесс здесь происходит за счет естественной циркуляции, то есть выделяемые газы переходят в отсек сжигания без принудительной тяги.

Мощность регулируется посредством механического регулятора тяги за счет изменения объема поступающего первичного воздуха. Внутренние отсеки, как правило, выполняют функцию теплообменника, поэтому им не требуется дополнительная обмуровка, в отличие от котлов с принудительной тягой, работающих от источников питания.

Для работы котла подходит практически любое твердое органическое топливо. Энергонезависимые устройства должны быть оснащены высоким дымовым трактом, чтобы обеспечить лучшую циркуляцию воздуха.

Преимущества приборов с естественной тягой:

  • работа без электроэнергии;
  • меньшая стоимость;
  • большая свобода в выборе топлива.

Недостатки:

  • уступают тепловым генераторам с принудительной тягой по эксплуатационным характеристикам;
  • обязательна высокая дымовая труба;
  • менее экологичны.

С нижней камерой дожига

За счет большего удобства эксплуатации этот вариант наиболее распространен. Топливо требуется загружать в верхнюю часть, что наиболее рационально. Выделяемые при горении газы направляются сверху вниз через форсунку. Дымоход расположен внизу.

Так как при естественной циркуляции летучие вещества перемещаются вверх, в конструкциях с нижней камерой сжигания необходима принудительная тяга.

Главное неудобство такой конструкции состоит в том, что зола из камеры загрузки попадает в отделение для сгорания газов. Поэтому процесс чистки прибора более сложный, и такую процедуру требуется проводить чаще.

С верхней камерой дожига

При такой конструкции возникает меньше проблем с чисткой прибора, так как зола скапливается в отделении для загрузки топлива. Принудительная тяга здесь не обязательна — газ поднимается в камеру сгорания посредством естественной циркуляции.

Однако КПД таких котлов ниже, потому что дым уходит из камеры быстрее, температура его выше, в результате он успевает отдать меньше тепла. Основной принцип работы газогенераторного котла всегда остается неизменным, даже при смене места расположения камеры сгорания.

Принцип работы пиролизного котла

Применительно к отопительным котлам пиролизом называется горение топлива при недостаточном количестве кислорода. При этом топливо выделяет большое количество газов, практически все из них горючие. Эти газы направляются в специальную камеру сгорания и дожига, куда подается вторичный воздух. Газовоздушная смесь вспыхивает, выделяя большое количество тепла. Тепловой энергии выделяется намного больше, чем можно извлечь при обычном горении дров или угля. Дело в том, что многие из образовавшихся при горении топлива летучих веществ, имеют очень высокую температуру сгорания. В результате, из того же количества топлива, пиролизные котлы извлекают больше тепла.

Конструктивная особенность пиролизных котлов — топка, состоящая из двух камер. В одну закладывается топливо (часто это верхняя часть топки), в ней же происходит выделение газов, и потому эта часть называется камерой газогенарации. Через неширокую горловину газы попадают во вторую камеру — дожига. Тут перемешиваются с вторичным воздухом, вспыхивают и сгорают практически без остатка.

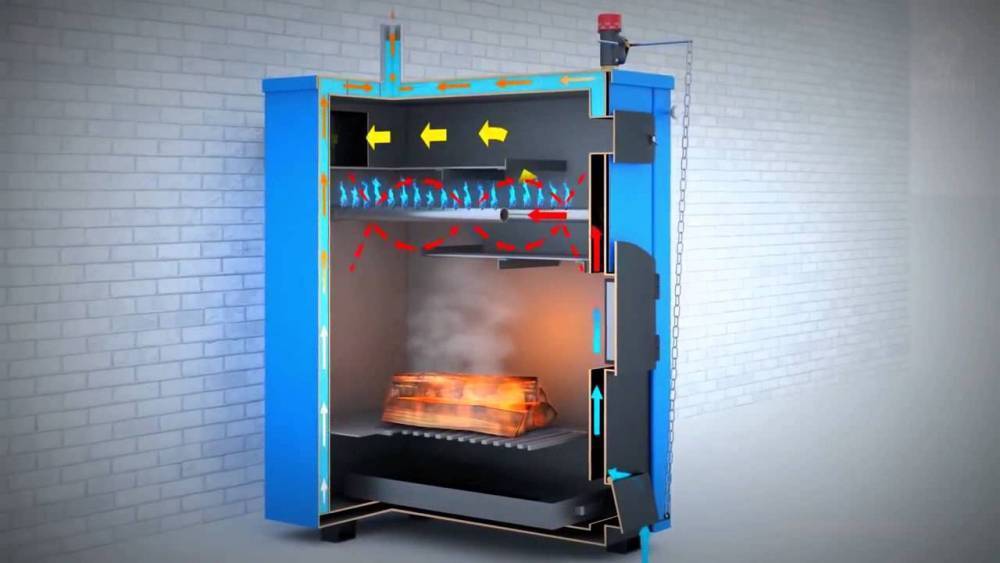

Пиролизный котел с нижней камерой дожига

В среднем КПД пиролизников — выше 85%. Есть модели, способные выдавать 92% и даже немного больше. Но данные показатели возможны только и исключительно при использовании сухого топлива. Его влажность должна быть 5-8%. При 40% содержании влаги горение может полностью затухнуть, а при 20% просто буде неэффективным. И это — один из главных недостатков этой технологии: дрова и уголь приходится предварительно сушить, например, сделав площадку возле дымовой трубы. Просто дрова, просушенные в дровнике не пойдут, как и уголь, взятый из кучи на улице.

В видео продемонстрирован котел, в котором камера дожига находится вверху. Хотя котлы такого типа имеют более простое строение (образовавшиеся газы сами поднимаются вверх), самодельщики предпочитают камеру с нижним располодением камеры дожига (как на фото выше).

Особенности пиролизных агрегатов

Генерирование горючих газов и дальнейшее сжигание наблюдается во всех типах котлов, функционирующих на твердом топливе. Этот процесс называется пиролиз. Он и был взят за основу при разработке новых агрегатов, которые превосходят своих предшественников.

Схема пиролизного котельного оборудования довольно простая. В камере топливо разгорается, после чего автоматика перекрывает поступление воздуха. Это дает возможность дровам тлеть намного дольше. При этом выделяется угарный газ и множество зольных частичек.

Агрегат состоит из вентилятора мощностью 50–100 Вт. Присутствует принудительная подача воздуха. В комплектации есть датчики и специальная автоматика, отвечающая за установку режимов работы.

Какими бывают пиролизные котлы

Устройства классифицируют в зависимости от типа строения и ведущих узлов. Существует два вида: с верхней и нижней камерой дожига. Первая разновидность встречается реже. Плюс агрегата в беспрепятственном прохождении дымового газа непосредственно в камеру дожига, после чего он попадает в дымоходную систему для охлаждения. Недостаток заключается в неэкономичном размещении.

Агрегат с нижней камерой дожига – наиболее популярный и комфортный вид. Пользователю удобно отправлять топливо в горелку. Присутствует прямой вход в нижний дымоотвод, после которого идет переход в дымоход. Но данная конструкция имеет и недостатки: необходимость создавать усиленную тягу и засорение камеры золой, требуется ее частая уборка.
