Принцип работы дренажной трубы с перфорацией

Зачем нужны дренажные трубы

Дренажная канализация – это сеть полностью или частично перфорированных дренажных труб. Полная перфорация проходит по всей трубе, частичная располагается только сверху. Как работают дренажные трубы:

  • через перфорацию (отверстия в 1,3 мм) дрены вбирают в себя воду прямо из почвы;
  • по расположенному под уклоном трубопроводу стоки выводятся в коллектор или дренажный колодец.

Если на участке грунтовые воды подходят близко к поверхности, целесообразно обустраивать водоотведение на этапе строительства дома. В этом случае делается глубокий дренаж, то есть трубы укладываются в глубокие траншеи ниже уровня промерзания почвы.

Почитайте нашу популярную статью про дренаж участка за 5 шагов.

Поверхностный дренаж предусматривает отведение талых и ливневых вод, чтобы они не смывали плодородный слой почвы и не заболачивали низинные места. Для таких систем можно использовать трубы без перфорации. Их задача – эвакуировать в коллектор поступающую из дождеприемников воду.

Для предотвращения заиливания и засорения перфорации трубу оборачивают слоем кокосового волокна или геотканью. Они работают как фильтры и избавляют от необходимости постоянно чистить систему. Удобнее пользоваться готовыми дренажными трубами в геотекстиле.

Особенности проектирования

Эффективность работы системы дренажа водоотведения на участке неразрывно связана с особенностями проекта

При выборе или самостоятельном создании проекта, особое внимание следует уделить следующим параметрам:

  • глубине укладки водоотводящих труб;
  • минимальной дистанции между траншеями, предназначенными для прокладки труб;
  • уклону дренажных каналов;
  • рельефу участка, на котором будет производиться монтаж системы дренирования;
  • глубине залегания водоносных пластов;
  • физико-техническим свойствам используемых специальных материалов.

Методика монтажа дренажной системы выбирается с учетом геологических свойств почвы в месте проведения работ. Максимальная дистанция между обустроенными дренажными каналами не должна быть более 11 м для глинистых грунтов. Если работы ведутся на песчаных и супесчаных почвах, эта дистанция может быть увеличена до 22-25 м. В общем случае расстояние между каналами неразрывно связано с глубиной дренажной траншеи.

Важно! Целесообразно заблаговременно выбрать место слива дренажных вод. Для этих целей может использоваться ближайший овраг или водоем, если таковой имеется в непосредственной близости от участка. Глубина канавы, предназначенный для прокладывания трубы должна находиться в пределах от 0,5 до 1,2 м

Это значение обусловлено рядом факторов: величиной уклона, размерами участка, его рельефом и другими объективными особенностями. Величина уклона на каждый погонный метр трубы должна находиться в пределах от 15 до 20мм

Глубина канавы, предназначенный для прокладывания трубы должна находиться в пределах от 0,5 до 1,2 м. Это значение обусловлено рядом факторов: величиной уклона, размерами участка, его рельефом и другими объективными особенностями. Величина уклона на каждый погонный метр трубы должна находиться в пределах от 15 до 20мм.

Пропускная способность трубы обусловлена его диаметром. Чем меньше диаметр трубы, тем больший уклон потребуется для увеличения пропускных характеристик. Кроме того, дренажная труба малого диаметра больше подвержена засорению.

Для монтажа любого вида дренажной системы водоотведения потребуются следующие инструменты и стройматериалы:

  • гравий;
  • щебень или галька (желательно разных фракций);
  • песок;
  • кокосовое волокно;
  • комплект перфорированных труб;
  • комплект дренажных колодцев;
  • лопата.

Как производится монтаж дренажных труб: пошаговая инструкция

Современные дренажные трубы имеют легкий вес, доступность и простоту монтажа, для их прокладки нет необходимости использования тяжелой техники, а также нанимать сверх квалифицированных специалистов, достаточно соблюдать поэтапность работ и наши рекомендации, а монтаж дренажных труб осуществляют в следующей последовательности:

Подготовка траншеи

  • В открытую траншею насыпают дренажный (фильтрующий) слой из мелкого щебня фракции (размер зерен) 10-20 мм высотой не менее 15 см.
  • Дренажный слой планируют с постоянным уклоном, минимум 10-15 мм на 2 м длины. Для контроля можно использовать водяной уровень и шнур или уровень, закрепленный на двухметровой рейке, на одном конце которого закрепляют бобышку, фиксирующую размер уклона. При этом проектный уклон будет достигнут при положении пузырька в центре уровня.

Укладка труб

Укладка монтаж дренажных труб начинается от верхней отметки к низовому колодцу (водоему).

Трубопровод собирается из отдельных дрен (дырчатых труб) и фасонных деталей (переходников, отводов, тройников, заглушек) и укладывается на спланированный дренажный слой.

В случае применения керамических и бетонных труб зазоры в их стыках (5-15 мм) следует использовать в качестве водоприемных отверстий, защищая их от заливания дерном, уложенным травой вниз, мхом или другими волокнистыми материалами.

Соединение асбестоцементных труб должно осуществляться на муфтах с уплотнительными кольцами.

Готовый трубопровод обсыпают дренажным (фильтрующим) слоем из щебня фракции 10-20 мм, высотой не менее 20 см над верхом трубы, не нарушая соединений и не изменяя созданного уклона.

По верху дренажного слоя можно укладывать слой заготовленного дерна травой вниз. Траншея засыпается водопроницаемым грунтом, таким как песок. до поверхности земли, а сверху укладывается плодородный слой земли.

Монтаж дренажных труб:

  1. дренажный (фильтрующий слой) из щебня фракции 10 — 20 мм, толщиной 20 мм,
  2. дренажная труба,
  3. водопроницаемый грунт (песок) — 90 — 100 мм,
  4. плодородный слой земли (дерн) — 10 — 15 см.

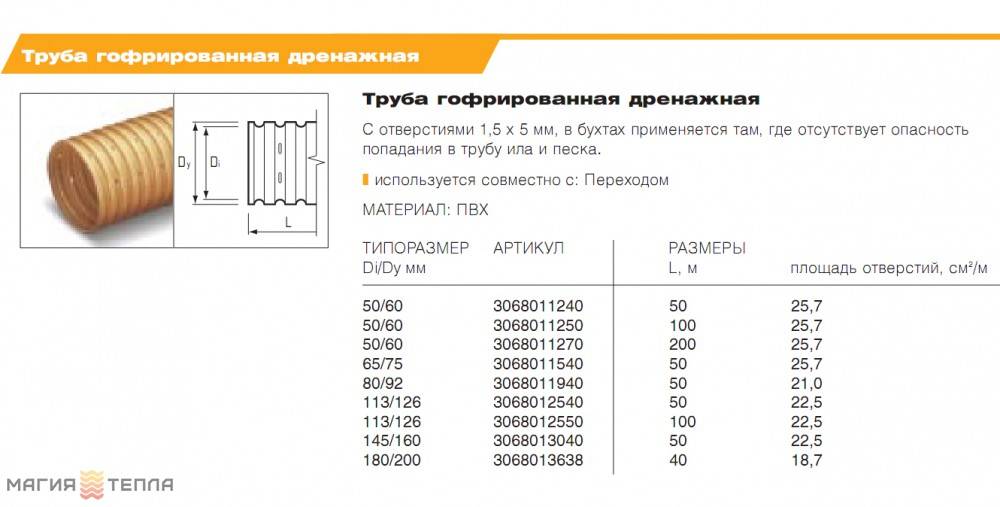

Появление на рынке новых изделий для устройства дренажа, таких, как гофрированные перфорированные трубы из поливинилхлорида (ПВХ) с фильтрами для различных типов грунтов, значительно упростило производство работ. Подобные трубы с ребрами жесткости позволяют легко производить монтаж дренажных труб, они равномерно распределять нагрузки по всей трубе, что делает практически неограниченным срок их службы.

Дренажные трубы из ПВХ укладываются на глубину не выше уровня промерзания, сообразуясь с глубиной существующего фундамента, монтаж дренажных труб выполняют в указанной выше последовательности. Для предохранения дренажной системы от заиления применяют фильтры. Труба с фильтром из геоткани предназначена для песчаных и супесчаных грунтов. Трубу с фильтром из кокосового волокна укладывают в торфяниках, глинах и суглинках.

Помимо указанных материалов, в качестве дренажа могут быть использованы свежесрубленный хворост без листьев и связанные из него пучки фашины, жерди толщиной 6-10 см, камни лещадной (плоской) формы, булыжники, кирпич.

Дренаж вдоль забора можно устраивать отдельными участками. Канаву длиной 2,5—3 м, шириной 0,5 м выкапывают на глубину 1-1,5 м и постепенно заполняют хозяйственными, плохо утилизируемыми отходами (бой стекла, консервные банки, строительный мусор, камни и др.). После послойного уплотнения заполненную до нижнего уровня плодородного, слоя канаву засыпают. Затем откапывают в стык другую канаву. И так, в течение ряда лет, создается дренажная система.

Как производится монтаж дренажных труб: пошаговая инструкция Чтобы правильно осуществить монтаж дренажных труб, необходимо правильно следовать определенной инструкции и последовательности. данном материале описано как произвести монтаж дренажных труб самостоятельно.

Какую систему выбрать?

Устройство системы всегда одинаковое, а ее расположение вокруг дома бывает разным. По этому параметру она разделяется на 2 типа дренажа:

Кольцевая система призвана отводить подземные воды. Она устраивается по периметру дома на расстоянии от него 5-8 м. Таким образом, создается контур, внутри которого грунт остается сухим. Данный тип системы устраивают на песчаных грунтах с хорошим проникновением воды.

Иным способом устраивается пристенный дренаж фундамента, который подходит для глинистых и суглинистых почв. Он буквально примыкает к наружной стене основания дома. Глубина залегания обоих типов систем находится на уровне подошвы фундамента.

Если нет возможности вырыть траншею так глубоко, допустимо установить систему выше, но не выше уровня промерзания грунта. Пристенный дренаж устанавливают для профилактики от излишнего увлажнения почвы и для отвода грунтовых вод смешанного типа.

Подготовка к работе

Итак, определившись с типом системы, можно начинать своими руками ее монтаж. Работы лучше проводить летом, когда мало дождей. При этом следует учесть, что два человека будут делать дренаж фундамента дольше месяца. Для защиты выкопанных траншей от дождей рекомендуется соорудить временные навесы.

Устройство пристенной системы начинают с откапывания фундамента, если дом уже построен. Стены основания очищают, высушивают и наносят на них новый слой гидроизоляции (битум или обмазочную).

Разновидности схем дренажа

Укладка дренажной трубы производится открытым или закрытым способом. Первый способ рекомендован для глинистых грунтов, когда достаточно удалить атмосферную и талую воду с верхнего слоя почвы. Дренаж для отвода грунтовой воды прокладывается в земле закрытым способом.

Иногда дренажная система выполняется комбинированным способом. В этом случае для качественного водоотведения грунтовых вод выполняется дренаж из труб с отверстиями — дрен, а ливневая канализация проводится открытым способом в наземных бетонных лотках. Сброс воды осуществляется в общий дренажный колодец.

Открытая система дренажа

Устройство дренажа открытым способ выполняется водоотводящими канавками или траншеями, вырытых непосредственно в земле. Канавы выкапывают в земле на глубину до 700 мм, ширина углубления составляет 500 мм. Для свободного передвижения воды земляные стенки располагают в виде трапеции с углами не менее 30 градусов.

Дренаж открытым способом прокладывают по периметру вокруг дома или участка. Траншеи сводятся к единой водоприемной яме, расположенной в самой нижней части земельного участка.

Обычно стенки водоприемников обмазываются глиняным раствором, полость траншеи заполняется наполнителем из веток без листьев, каменной крошкой, битым кирпичом. Траншею с наполнителем доверху засыпают грунтом

Чтобы не портить внешний вид участка и «замаскировать» открытый дренаж, применяют удобные лотки из бетона или керамики, которые сверху накрываются декоративными решетками из металла или прочного пластика. Такой дренаж выглядит эстетично и удобен в обслуживании, хотя стоимость его намного дороже.

Закрытая система

Дренаж закрытого типа укладывается в грунт и после монтажа система засыпается землею. Грунтовая и дождевая вода, попадая в трубопровод, отводится в канализационный дренажный колодец.

Закрытый дренаж можно применять для отвода воды от дома, построенном на обычном и даже заглубленном фундаменте.

В случае заиливания дренажа его можно прочистить специальным оборудованием, не разбирая при этом всей системы.

  • Долговечность.
  • Надежность.
  • Не затрудняет перемещение вокруг дома или дачи.
  • Легко вписывается в любую ландшафтную планировку.
  • Возможность комбинирования с другими дренажными системами.

Другая разновидность дренажных труб – с покрытием из геоткани

На проблемных грунтах перфорация дренажных систем постепенно забивается мелкими частицами – крупный песок, мелкие камни и органические наслоения. Из-за этого функционал водопропускных коммуникаций снижается, становится неэффективным. Для противодействия этой тенденции производителями предлагается техническая геоткань для обмотки элементов системы. Это дополнительный фильтр, защищающий отверстия от засорения.

Фильтрующая обмотка не снижает свойств дренажной системы и может с успехом служить многие годы. Это приспособление позволяет обходиться на дачном участке без дополнительных систем защиты и фильтрации подобных коммуникаций. Без этой оболочки при укладке труб на подложку рекомендуется укладка геотекстиля. Он идет под утрамбовку некрупного щебня, после чего все засыпают песком и восстанавливают дерновой слой или благоустраивают территорию другим способом.

Специалисты по укладке перфорированных трубных изделий давно оценили преимущества этой разновидности металлических изделий для благоустройства приусадебных участков. Отечественные предприятия давно наладили выпуск качественных изделий с подобными характеристиками. Указанный сортамент для водоотвода отвечает всем эксплуатационным требованиям. Эти коммуникации служат также долго, как все другие трубы – обсадные, дымовые, водопроводные.

Что собой представляет и для чего она нужна

Дренажная система – сложная система труб (дрен) и колодцев, иногда насосов, для сбора и отвода от домов и заболоченных участков высоких грунтовых вод и осадков.

Вопрос о необходимости устройства дренажа на участке не так уж и прост. Отвод излишков воды необходим в следующих случаях:

  • если вода регулярно попадает в подвал под домом или цокольный этаж, используемый как спортзал, библиотека, кинозал, котельная;
  • если трескаются и проседают стены дома;
  • если вода в колодце находится выше уровня фундамента (и особенно – если близко к поверхности);
  • при заболачивании участка, если после ливня на земле долго не впитывается вода и стоят лужи;
  • на глинистых участках;
  • если участок находится на склоне или в низине.

Дренаж бывает поверхностный и глубинный. Глубинный дренаж выполняется вокруг дома отвода грунтовых вод и для защиты фундамента здания и цокольного этажа, по конструкции его всегда делают закрытым. Отвод воды с участка производится с помощью поверхностного дренажа (по конструкции он может быть открытым и закрытым). Ливневая канализация – обычно выполняется открытой.

В нашей статье мы рассматриваем самый прогрессивный вид материала для закрытого дренажа – перфорированные трубы.

Советы по монтажу

Тем, кто собирается делать дренажную систему своими руками, необходимо уделить внимание следующим моментам:

  • от правильного выбора диаметра трубы зависит эффективность дренажа;
  • дренажная труба с перфорацией, диаметр которой 110 мм, собирает воду в радиусе пяти метров (это следует учитывать при планировании системы водоотвода);
  • для отвода грунтовых вод необходимо соблюдать уклон в сторону септика или дренажного колодца;
  • соединяя между собой все элементы системы, следует придерживаться технологии этого процесса;
  • в обязательном порядке должна производиться обсыпка труб когда делается их укладка, также нельзя забывать о дренирующем слое.

Правильная установка дренажной трубы вокруг дома показа на рисунке.

Организация дренажа вокруг здания

Обозначения, указанные на рисунке:

  • А – насыпной грунт или дерн;
  • B – водоупорный слой (в этой роли может выступать пленка из полиэтилена);
  • С – слой теплоизоляции, рекомендуемая толщина 100мм;
  • D – угол уклона, как правило, один сантиметр на один метр (в сторону накопительного колодца);
  • Е – наполнитель;
  • F – гидроизоляционное покрытие цоколя строения;
  • G, К – дренажный слой;
  • H – ливневая канализация;
  • J – труба дренажной системы;
  • L – отверстие в основании фундамента.

Теоретически можно организовать дренажную систему без канавы, но ее эффективность будет невысокой, поэтому такой вариант мы рассматривать не будем.

Определение параметров дренажной канализации

Чтобы дренажный трубопровод был эффективен, важно произвести правильные расчеты его параметров. Наиболее популярной является кольцевая схема, когда каналы располагаются по периметру строений

В расчетах определяют глубину пролегания фундамента постройки и углы наклона. Для любого вида материалов, используемых в монтаже, закладку выполняют на 0,3–0,5 м глубже, чем расположена подушка фундамента строения. Рекомендуемый перепад канала в месте стока должен быть более 1% в расчете на метр трубы.

Видео описание

Подробнее о дренажных системах и правилах их монтажа смотрите на видео:

В кольцевых системах удаленность верхних частей траншей от фундамента или стен дома должна быть не менее 3 м. Бетонная отмостка вокруг стен здания – не уже 1 м.

При проведении расчетов сначала планируется самая нижняя точка системы, где будет происходить сброс воды. Отталкиваясь от полученной величины, определяют глубину прокладывания верхней части канала. Измеряют удаленность самой верхней точки от нижней и задают уклон в 1%.

Верхняя точка, как правило, располагается на уровне угла строения, а нижняя в месте установки коллекторного колодца.

Для систем, где невозможно установить колодец на нужной глубине, рекомендовано применение дренажных насосов, которые будут принудительно откачивать поступающую воду.

Схема дренажной системы с насосомИсточник kanalizaciya-expert.ru

Последовательность монтажа водоотводящей сети

Работы по установке дренажной системы выполняются в следующем порядке:

  • Участок размечается, определяются местоположения водоотводящих каналов.
  • Выкапываются траншеи для труб прямоугольной либо трапециевидной формы. Их ширина должна быть на 0,4 м больше диаметра трубопровода. Удаленность траншей зависит от типа почвы.
  • Дно траншей уплотняется.
  • Вниз укладывается прослойки из песка и щебня. Толщина слоев должна быть не менее 0,2 м. Для систем, где применяют трубы без фильтров, необходима прокладка фильтрующего геотекстиля на щебневую подушку.
  • Производится нарезка труб на нужную длину и их укладка в траншеи с использованием соединительных фитингов. Частично перфорированные трубы укладываются отверстиями вниз.
  • Трубы оборачиваются геотекстилем, который фиксируется шнуром.

Укладка дренажных труб в траншеюИсточник sbagry.com

  • Концы трубопровода выводятся к смотровым колодцам, которые позволят использовать собранную воду для технических нужд или распределять ее назад в почву.
  • Поверх проложенных каналов производят засыпку щебнем и песком, толщина слоев не менее 0,2 м.
  • Канавы полностью засыпаются грунтом.

При верном выборе материалов и качественном монтаже срок службы собранной системы составит до 50 лет.

Применение труб в системах кондиционирования

Изделия имеют расширенное использование, они активно применяются в системах кондиционирования для вывода конденсата, образуемого на внутренних частях кондиционеров. Отвод влаги происходит в канализационную сеть либо на улицу. При этом соединение с канализацией позволяет получить полностью автономную систему.

Использование дренажной трубы для отвода конденсатаИсточник trubamaster.ru

В таких системах применяются пластиковые изделия, отличающиеся влагостойкостью, прочностью, высокой пропускной способностью. Поверхность их может быть гладкой либо гофрированной. Первые имеют невысокую стоимость, но требуют соединительные элементы на поворотах. Гофрированные трубы эластичнее и проще в сборке.

Распространенные ошибки монтажа систем

Проведение неверных расчетов и выбор плохих материалов может полностью нарушить функционирование системы. Наиболее часто допускают следующие ошибки:

  • Не учитывается тип грунта при выборе разновидности трубопровода.
  • Отсутствие или неверный расчет угла наклона каналов.
  • В системе не предусмотрен отвод собранной воды из колодца в естественный водоем или канализационный коллектор.
  • Отсутствие или недостаточный слой фильтрующей отсыпки, геотекстиля.
  • Не предусмотрены отверстия в трубах.
  • Плохой монтаж.

Рассматривая представленные на рынке трубы для дренажа участка, какие выбрать можно думать долго, ведь их много. Конечно же, это личное дело каждого, но если обратиться к специалистам, они быстрее помогут выбрать подходящие для монтажа дренажной системы в вашем дворе трубы, а если доверить им работу, то и распространенных ошибок при установке можно избежать.

Заключение

Необходимость сооружения водоотводящей системы на любом участке не вызывает сомнений. Для хорошей работы системы нужно предварительно изучить грунт, провести расчеты и выполнить качественную сборку.

Принцип работы и области применения

Общеизвестна и широко используется система ливневой канализации для сбора воды с больших площадей с твердым покрытием, для этого на территории делают уклон и все сточные воды стекают в желоб, по которому затем отводятся в нужное место.

По аналогичному принципу работают и подземные дренажные трубы, заменяя желоб в системе — они собирают и отводят воду на участках с открытым грунтом. Для реализации процесса водосбора в их оболочке размещен ряд мелких прорезей, занимающих сегмент 120 или 180 градусов, при его верхнем расположении осадки проникают во внутреннюю полость через щели и транспортируются к дренажному колодцу (отправляются за территорию участка).

При работе в системах очистки канализационных стоков трубный дренаж происходит по другому принципу – в трубу подаются стоки, которые очищаются и отправляются в землю на большую глубину. В этом случае сегментная перфорация направлена вниз или прорези размещаются со всех сторон трубной оболочки.

Дренажные системы с использованием трубопроводов широко применяются в следующих сферах народного хозяйства и быта:

  • При отведении избыточной влаги с земельных участков: спортивных сооружений на открытом грунте (футбольных полей, теннисных кортов), частных территорий вокруг жилых домов.
  • При осушении заболоченной местности в мелиорации.
  • В дренажных системах цокольных этажей, подвалов индивидуальных домов и хозяйственных построек при высоком уровне грунтовых вод, ведущих к подтоплению и повышенной влажности в расположенных ниже уровня земли помещениях.
  • В сельском и подсобном хозяйстве при отведении воды с заболоченных полей.
  • Для направления глубоко в грунт дождевых вод из дождеприемников и лотков в системах ливневой канализации частных домов и построек различного назначения.
  • В системах очистки канализационных стоков и серых вод индивидуальных жилых домов и прочих объектов при размещении в полях аэрации.

Рис. 2 Способы использования дрен

Основные правила укладки перфорированных дренажных труб

Устройство отвода воды от фундамента не так просто, как кажется на первый взгляд. Здесь мы опишем все особенности процесса укладки дрен.

Пристенный глубинный дренаж вокруг дома располагается ниже глубины промерзания грунта, ниже фундамента и в любом случае, не выше, чем 1,2 м от уровня земли. Его располагают на расстоянии от стен не менее 1,5 м, от отмостки – 0, -1,2 м. Канавы копаются шириной не менее трех диаметров трубы. К необходимой расчетной глубине необходимо прибавить 0,3 м – толщину подсыпки из щебня и песка (щебень осуществляет первичную фильтрацию грунтовых вод).

Первым этапом на дно канавы насыпают подсыпку. Сначала укладывают широкие и узкие ленты геотекстиля – для заворачивания щебня и песка.

Затем насыпается слой песка толщиной 100-150 мм, трамбуется, заворачивается в текстиль. Насыпают щебень фильтрующим слоем, равным диаметру дрены, разравнивают куском доски, прибитым к палке. Фракция щебня – 16-32 мм. Перед засыпкой щебень моют водой с сильным напором из шланга в течение 10-15 минут. Удобно это делать, ссыпав щебень в небольшие кучи. Затем его или используют, или фасуют в мешки и хранят не более недели.

Начиная от коллекторного колодца, укладывают перфорированные трубы. Засыпают мытым щебнем на высоту одного диаметра трубы, заворачивают большим куском геотекстиля. Засыпают мелким немытым щебнем фракции 8-40 мм слоем 100-200 мм. Засыпают землей.

Уклон дренажной системы определяются СНИП 2.04.03 и варьируется в пределах 2-10 мм на погонный метр. Уклон должен немного увеличиваться по направлению к коллекторному колодцу. При равномерном уклоне система быстрее заиливается.

Колодцы необходимо устанавливать на каждом втором повороте труб и на их соединении. Выпуски трубопровода должны быть выше дна колодца хотя бы на 250 мм.

Посмотрите наше видео – оно поможет Вам увидеть все тонкости процесса устройства дренажа.

Принцип работы

Территория участка может располагаться в заболоченной местности, влажной низине или недалеко от водоема, то есть в  местах, которые не отвечают принятому стандарту. В этом случае устанавливается дренажная система вокруг дома и участка.

Такой вариант решения обеспечит надежную защиту фундаменту, а также не позволит дождевым и грунтовым водам скапливаться на прилегающей территории.

Принцип действия дренажной системы следующий:

  • поверхностные и грунтовые воды через перфорированные отверстия в трубе, заложенной в почву, попадают в систему канализации;
  • по ней они отводятся к месту накопления или утилизации (например, дренажный или коллекторный колодец).

Способы обустройства дренажной конструкции

Размышляя, как проложить дренажную трубу, нужно понимать, что существует несколько способов монтажа водоотводящих конструкций:

  • Траншеи с щебнем и песком. Дренаж закрытого типа, представляющий собой выкопанные в грунте канавки, заполненные слоем щебня, поверх которого укладывается песок. Для лучшего эффекта могут выполняться в форме «елочки», при этом центральная траншея, к которой подходят второстепенные, должна быть выполнена с уклоном, направленным в сторону точки сброса воды. Расстояние между дренами выбирается в зависимости от состава почвы. На глинистых оно не должно превышать 10, суглинках – 20 и песчаных – 50 м.
  • Открытый дренаж. Наиболее простой в устройстве и дешевый вариант. Представляет собой канавки, шириной в полметра и глубиной около 70 см, выкопанные по периметру участка. Бортики в дренах делают скошенными, под углом около 30°. Сброс воды из системы осуществляется в общую водосточную канаву. Главный недостаток конструкции – неэстетичный внешний вид, несколько портящий ландшафт участка.
  • Конструкция с использованием перфорированного трубопровода. Самая распространенная технология укладки дренажных труб. Глубинный дренаж, предназначенный для отвода высоко залегающих грунтовых вод. В грунт укладываются керамические или асбестоцементные трубы с высверленными в них отверстиями. Более современный вариант – пластик с перфорацией или готовые к укладке дренажные системы, которые можно найти в продаже.
  • Дренажные лотки. Это поверхностный дренаж, позволяющий отводить с участка влагу, попавшую на него в виде атмосферных осадков. Для обустройства сооружения используются особые лотки, которые могут быть изготовлены из модифицированного бетона или пластика. Траншеи ведутся от водоприемников к месту сброса, при этом обязательно соблюдается небольшой уклон, порядка 2-3°. Детали устанавливаются в небольшие канавки, их бортики должны находиться на уровне почвы.  Сверху лотки обязательно накрываются декоративными решетками.

Если территория расположена на возвышении, открытые дренажные канавки прокапываются поперек склона. Таким образом удастся «перехватить» воду, стекающую сверху.

Недостатком открытой дренажной системы считается несколько неэстетичный вид конструкции

Эта наиболее популярная система устройства дренажа для владельцев частных участков и загородных домов

Для отвода лишней влаги, попадающей на участок в виде атмосферных осадков, используются дренажные лотки

Требования ГОСТ

Практически, при планировании дренажа, к рабочим и владельцу участка предъявляются довольно жёсткие требования, которые регламентируются в ГОСТ 286-82. В соответствии с упомянутым документом, они должны соответствовать следующим пунктам:

  • диаметр быть минимум 100 мм и максимум 600 мм, что не годится для устройства внутренней канализации;
  • толщина стенки варьироваться от 2 до 4 см, а длина – до 1,5 м;
  • элементы должны иметь правильную, прямолинейную форму, без серьёзных технических отклонений;
  • соединение производятся с помощью раструба (включая наружные насечки в кол-ве 5 шт.) или муфтами;
  • трубы должны обладать хорошими водоотталкивающими свойствами (допустимый уровень – не более 8 %);
  • внутреннюю поверхность стоит покрыть слоем специальной глазури (коэффициент устойчивости к химическим реагентам 90 — 95 %);
  • изделия в обязательном порядке должны проходить гидравлические испытания и выдерживать давление от 240 до 350 МПа.

Исходя из всего вышеперечисленного, указанный стандарт распространяется на установки, предназначенные для строительства безнапорных сетей канализации, которые транспортируют сточные воды.

Но дополнительно стоит изучить и рекомендации в остальных законодательных актах:

  • ГОСТ 4.225-83 – устанавливает номенклатуру показателей качества при разработке параметров, аттестации труб и составлении отчётов.
  • ГОСТ 1811-97 – предназначен для приёма и отведения в канализацию сеть сточных вод с поверхности пола, которые располагаются в пределах жилых, общественных и производственных зданий.
  • ГОСТ 6942-98 – распространяется на системы из чугуна и фасонные части к ним, необходимые для организации внутренней канализации.
  • ГОСТ 8411-74 – охватывает керамические дренажные трубы, изготовляемые из глин и обожжённые, применяемые для устройства закрытого дренажа с защитой стыков фильтрующими материалами.
  • ГОСТ 22689.0-89 – общепринятый стандарт на перфорированные и иные трубы из полиэтилена низкого или высокого давления и фасонные части к ним.

Именно упомянутые там обозначения считаются обязательными для применения в документации всех видов, включая справочную литературу и отчётный комплект бумаг.

Основные правила укладки перфорированных дренажных труб

Устройство отвода воды от фундамента не так просто, как кажется на первый взгляд. Здесь мы опишем все особенности процесса укладки дрен.

Пристенный глубинный дренаж вокруг дома располагается ниже глубины промерзания грунта, ниже фундамента и в любом случае, не выше, чем 1,2 м от уровня земли. Его располагают на расстоянии от стен не менее 1,5 м,  от отмостки – 0, -1,2 м. Канавы копаются шириной не менее трех диаметров трубы. К необходимой расчетной  глубине необходимо прибавить 0,3 м – толщину подсыпки из щебня и песка (щебень осуществляет первичную фильтрацию грунтовых вод).

Первым этапом на дно канавы насыпают подсыпку. Сначала укладывают широкие и узкие ленты геотекстиля – для заворачивания щебня и песка.

Затем насыпается слой песка толщиной 100-150 мм, трамбуется, заворачивается в текстиль. Насыпают щебень фильтрующим слоем, равным диаметру дрены, разравнивают куском доски, прибитым к палке. Фракция щебня – 16-32 мм. Перед засыпкой щебень моют водой с сильным напором из шланга в течение 10-15 минут. Удобно это делать, ссыпав щебень в небольшие кучи. Затем его или используют, или фасуют в мешки и хранят не более недели.

Начиная от коллекторного колодца, укладывают перфорированные трубы. Засыпают мытым щебнем на высоту одного диаметра трубы, заворачивают большим куском геотекстиля. Засыпают мелким немытым щебнем фракции 8-40 мм слоем 100-200 мм. Засыпают землей.

Уклон дренажной системы определяются СНИП 2.04.03 и варьируется в пределах 2-10 мм на погонный метр. Уклон должен немного увеличиваться по направлению к коллекторному колодцу. При равномерном уклоне система быстрее заиливается.

Колодцы необходимо устанавливать на каждом втором повороте труб и на их соединении. Выпуски трубопровода должны быть выше дна колодца хотя бы на 250 мм.

Посмотрите наше видео – оно поможет Вам увидеть все тонкости процесса устройства дренажа.

Виды дренажных труб

Дренажные трубы отличаются между собой материалами, устройством и даже формой.

По виду материала существует следующая классификация:

  • керамические;
  • асбестоцементные;
  • полимерные.

Все перечисленные материалы имеют хорошую морозостойкость, высокую устойчивость к влаге и не подвержены гниению. Но отличаются между собой по другим параметрам.

Керамические

Как и для внешней канализации, это традиционный материал, который был повсеместно распространен до «эпохи полимеров». Существует даже советский ГОСТ, который регламентирует форму дренажных труб из керамики. Внутри они имеют форму полого цилиндра, а снаружи бывают не только цилиндрическими, а еще в виде шести- и восьмигранника.

Еще одним отличием от канализационных керамических труб служит отсутствие глазированного слоя на внешней поверхности.


Керамические дренажные трубы – без перфорации, глазированного слоя и раструбовИсточник o-trubah.com

Обычно стенки дренажной трубы имеют отверстия в виде канавок или прорезей, но иногда они отсутствуют. Неперфорированные трубы используют не для сбора воды, а только для ее отвода с участка.

Достоинства: абсолютная экологичность и довольно высокий срок службы (до 30 лет).

Недостатки: высокая стоимость, хрупкость, сложность в транспортировке, тяжело проходит подгонка по размеру и укладка дренажной трубы при монтаже системы.

Асбестоцементные

Для устройства дренажа используют обычные асбестоцементные безнапорные трубы и муфты с маркировкой БНТ и БНМ. В отличие от керамических, у них универсальная специализация – организация наружных трубопроводов канализации и дренажа, защита подземных кабелей телефонной связи.

Достоинства: универсальность, невысокая стоимость, простота в подгонке по размеру.


Дренажная асбестоцементная труба с перфорациейИсточник vse-o-kanalizacii.ru

Полимерные

В эту категорию входят изделия из полиэтилена, полипропилена и ПВХ.

Они бывают:

  • жесткие и гибкие;
  • гладкие и гофрированные;
  • однослойные и двухслойные;
  • с защитной обмоткой из геотекстиля и с дополнительным фильтрующим слоем.

По степени «кольцевой» жесткости различают несколько классов, которые обозначаются маркировкой SN2- SN24, и чем больше цифровой индекс, тем больше труба способна выдержать давление насыпного щебня, песка и грунта.


Полимерная дренажная труба с перфорациейИсточник otdelkagres.ru

Помимо «стандартной» цилиндрической формы, есть плоские гофрированные дренажные трубы. У них не такая высокая пропускная способность, но, благодаря дополнительному ребру жесткости, они в горизонтальном положении более прочные на сжатие. А в вертикальном положении – занимают меньше места и не требуют масштабных земляных работ.

К новинкам можно отнести дренажные трубы, которые имеют дополнительный фильтрующий слой из гранулированного пенополистирола. Он расположен между стенкой и обмоткой из геотекстиля. А при укладке в траншею для них не требуется засыпка слоя щебня.

Разновидности дренажных труб в зависимости от материала и типа грунта, в котором их будут укладыватьИсточник papamaster.su

Общевидовых недостатков у полимерных труб нет. А широкий ценовой диапазон и большой ассортимент по видам материалов, размерам и устройству позволяют выбрать оптимальный вариант для каждого случая.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
