Огнеупорная кладочная смесь для кладки печей

Как подобрать жаростойкий материал для склеивания?

При выборе термостойкого клея для кирпичной печи и камина учитывают тип отделочного и строительного материала и сферу его применения:

  1. Для декорирования камина кафелем или природным камнем используют смеси с высокой пластичностью и хорошей адгезией.
  2. Для кладки показатель пластичности может быть ниже. Здесь главное — жаростойкость и прочность.
  3. Для топки обязательно использовать огнеупорный раствор.

Место расположения будущей печи также влияет на выбор клея:

  1. Для уличной постройки выбирают смеси, выдерживающие отрицательную температуру, а также её резкие колебания.
  2. Для печи, которая будет построена в бане, используют паро- и водонепроницаемые материалы.

На заводской упаковке производитель указывает сферу и особенности применения своей продукции.

Для монтажа металлической топки или дымохода производители предлагают специальный клей с уникальным составом. Клеевая смесь для металла выдерживает температуру до 400 ˚C.

Секреты выбора ингредиентов для качественного глиняного раствора

Основу раствора для кладки кирпичей составляют следующие ингредиенты:

  • вода. Главное требование к ней — полное отсутствие всевозможных примесей, наличие которых может негативно отразится на качестве готового раствора и привести к заметному снижению прочности конструкции. Долговечность вяжущего состава также напрямую зависит от качества и чистоты воды, поэтому следует ответственно отнестись к данному вопросу и сразу же отказаться от идеи использования воды из ближайшего водоёма;
  • песок. Следует использовать чистый песок, в котором отсутствует щебень и камни. Лучшим решением станет покупка однородного песка, который следует предварительно просеять через сито. Диаметр отверстий в сите не должен превышать значения в 1,5 мм;
  • глина. Она является главным ингредиентом, который обеспечивает отличные вяжущие свойства готового раствора и надёжность конструкции печи. Правильный выбор данного ингредиента гарантирует долговечность конструкции и её отличную герметичность.

Перед тем, как сделать окончательный выбор, проведите несколько простых испытаний, которые помогут определить качество глины. Желательно сделать несколько смесей с разным количеством песка и глины, сформировав небольшие лепешки. Оставьте их на 10-12 дней в тёплом помещении, чтобы убедиться в отсутствии трещин и правильном выборе пропорций ингредиентов раствора.

Важно помнить, что растворы на основе глины и шамота могут быть использованы только для определённого вида кладки, поскольку в противном случае у вас не получится добиться желаемых результатов! Такая смесь идеально подходит для топочной и теплоаккумулирующей областей, а также её можно использовать для укладки фундамента и дымохода. Эта особенность обусловлена повышенным уровнем стойкости к длительному воздействию высоких температур глиняной смеси и устойчивости к механическим повреждениям. Но учтите, что при длительном воздействии конденсаторной влаги такие конструкции не проживут долго, на них будут появляться многочисленные трещины и сама конструкция прослужит короткое время

Но учтите, что при длительном воздействии конденсаторной влаги такие конструкции не проживут долго, на них будут появляться многочисленные трещины и сама конструкция прослужит короткое время.

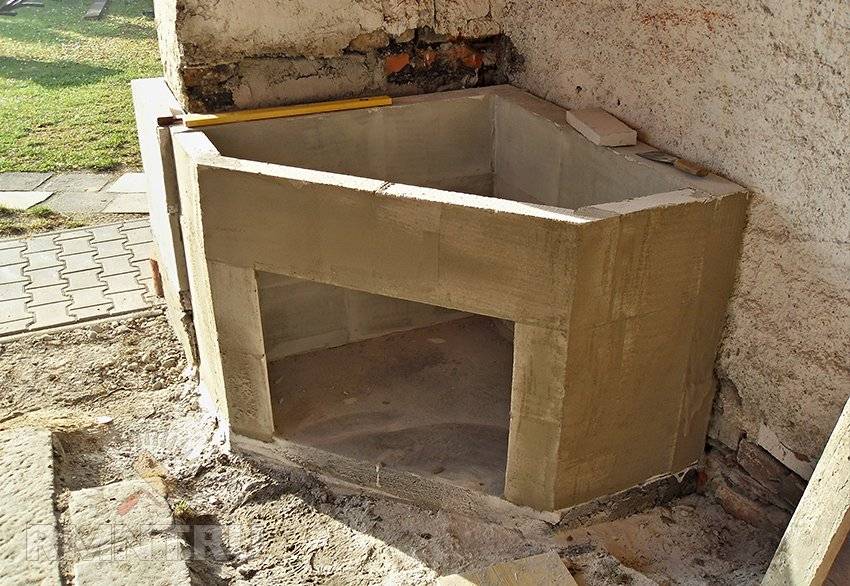

Для выкладки дымоходной трубы и фундамента лучше использовать растворы на основе цемента или смеси негашеной извести и песка. Они отличаются отличными показателями стойкости к негативному воздействию повышенной влаги, а также обеспечат долговечность конструкции печи. Глиняные растворы используйте в «горячих точках», где нужно добиться максимальной герметичности и безупречной надёжности конструкции.

Огнеупорная штукатурка

Как и в смесях общестроительного назначения, растворы для кладки и штукатурки мало чем отличаются по ингредиентам. Функциональное отличие кладочного раствора от штукатурного в том, что штукатурный слой является защитным, воспринимает «удары» внешней среды, а значит должен быть более выносливым (устойчивым).

Самый простой и доступный способ придать штукатурке огнеупорные свойства — силикатизация. На практике это означает добавление кремниевого клея, в просторечии «жидкого стекла». Для достижения свойств, достаточных для применения на внутренней поверхности печи или камина, необходимо 20% жидкого стекла от объёма раствора. На 1 куб. м (1000 л) раствора нужно 200 л жидкого стекла.

Заводские огнеупорные штукатурки и шпатлёвки производятся из каолиновой глины, шамотной пыли (отход производства шамотных изделий) и жаростойкого связующего. Они гарантировано выдерживают температуру 200 °С.

Заводские огнеупорные штукатурки

Наименование штукатуркиПроизводительУпаковка, кгЦена упаковки, руб.Цена 1 кг, руб.
«ПечникЪ»Пермь2037018,5
«ПЛИТОНИТ-СуперКамин»Кировск ЛО2085042,5
«Стройзащита» «Нертекс-У»Москва1526517,6
«Экабуд»Санкт-Петербург2542016,8
Bergauf BauTermoЕкатеринбург2545018
«Дюна» ШТ-60Челябинск252108,4

Делаем известковый раствор

Из-за большого количества влаги глиняный раствор в этих частях отопительного устройства может трескаться. А известной более прочный. Этот вид растворы подходит для дымохода и фундамента.

  1. Основной способ изготовления. Нужно взять три части воды и одну часть материала чтобы получить известковое тесто. Процесс гашения извести продолжается примерно две недели. В воздух выделяются опасные для здоровья пары, поэтому все работы нужно проводить в специальной защитной одежде. Сам раствор готовится так: часть известкового материала смешивается с тремя частями песка. Эта смесь разбавляется водой. Готовая консистенция должна напоминать сметану.
  2. Добавление цемента. Чтобы готовое устройство отличалось прочностью, строители печей добавляют цемент. Сначала смешиваются сухие песок с цементом, потом добавляется известь и вода. Консистенция должна быть такая же, как у обычного строительного известкового раствора. Соотношения могут быть разными, значения можно взять из таблицы.

Технология изготовления

Приготовить раствор для кирпичной кладки обычно не составляет большого труда. В основном все компоненты имеются в свободной продаже. Проще всего приготовление цементного раствора. В соответствующих пропорциях смесь доводится до однородного состава, после чего необходимо развести ее водой и перемешать до состояния вязкой массы

Важно не налить воды слишком много, так как смесь получится слишком жидкой, что затруднит процесс кладки и будет оставлять подтеки. К тому же жидкий раствор понизит прочность конструкции

Известковый раствор готовится на основе известкового теста, которое можно приготовить самостоятельно из негашеной извести либо купить готовое. Для приготовления в указанных выше пропорциях замесить известковое тесто и песок. После этого разбавить все водой

Важно правильно подобрать консистенцию, она должна напоминать сметану по густоте

Для приготовления глиняных растворов необходимо проверить жирность глины. Для этого глину необходимо развести водой и перемешать гладкой дощечкой до консистенции сметаны, после чего оценить количество глины, остающейся на дощечке после извлечения её из раствора. Если слой глины слишком тонкий, около 1 мм, то она считается тощей и непригодной для кладки.

Толстый слой означает, что глина слишком жирная, ее следует разбавить песком в большем количестве, чем обычно. Оптимальной считается глина, если её толщина на дощечке будет составлять 3–5 мм с небольшими сгустками. Глина перемешивается с песком, разводится водой до консистенции сметаны и после этого готова к работе.

Штукатурная смесь для печи

Для финишной отделки поверхности печей применяют облицовочные материалы или штукатурные смеси. Второй вариант является универсальным и более бюджетным, поэтому пользуется большим спросом. По аналогии с кладочной смесью состав представлен одним или двумя связующими, кварцевым наполнителем и проточной или технической водой.

Если применяется глина для печи, то она должна быть жирной. Тогда адгезия будет высокой. Для армирования можно добавить асбест, пеньку, микрофибру или измельчённую солому. Также не исключаются цемент и поваренная соль

При наличии в составе гипса важно отслеживать рабочее время раствора, так как он быстро затвердевает и не подлежит повторному замешиванию

Как оштукатурить печь без трещин, смотрите в этом видеоролике:

Как выбрать глину

Заменить каким-либо другим компонентом глину в растворе для кладки печи практически невозможно. Поэтому к качеству этой составляющей предъявляются высокие требования. Изготовление раствора для печных работ преследует еще одну цель — создать состав, который при эксплуатации не будет расширяться и сужаться, как огнеупорный кирпич.

Глина, которая соответствует этим требованиям, должна подбираться для каждой части печи. При этом необходимо учитывать следующее:

  • соотношение песка и глины в приготавливаемых составах должно быть оптимальным. Поэтому для кладки печи лучшее решение — использование смесей, обладающих высокими свойствами в плане жаростойкости;
  • при выполнении кладки готовыми растворами расход находится на уровне 25 кг на каждые 90 кирпичей при условии, что толщина шва составляет 3 мм;
  • для печных работ не следует использовать жирную глину. Хотя с её укладкой на поверхность кирпича не возникает проблем, но после высыхания происходит ее растрескивание, и она не в состоянии держать кладку;
  • для приготовления раствора для кладки используют глину средней жирности. При этом для того, чтобы повысить прочностные характеристики, в состав добавляется цемент. Для обеспечения быстрого высыхания дополнительно вносится известь;
  • качество материала проверяет тогда, когда завершён замес глины. Обычно при приготовлении состава в него вносится различное количество песка, а потом делают заготовки из каждого полученного состава. Когда они высохли, то необходимо выбирать тот состав, который не имеет трещин и обладает высокой прочностью;
  • чтобы не возникало перерыва при проведении работ, необходимо заранее готовить состав для каждого дня.

Если зайти в любой строительный магазин, то там можно обнаружить различные компоненты, которые можно использовать при приготовлении раствора

Что следует принимать во внимание при выборе глины?

  • Белая глина – этот материал присутствует во многих огнеупорных составах в качестве главной составляющей. Однако использовать ее для кладки печи можно лишь тогда, если сооружение будет топиться дровами, а температура в ней в процессе эксплуатации будет превышать 1000 градусов.
  • Шамот — для кладки печей использование шамотной глины — самое лучшее решение. На этапе создания наружной части дымохода можно также использовать раствор на основе цемента.
  • По той причине, что процесс изготовления глины требует больших затрат времени, чаще всего владельцы частных домов при кладке печей используют уже готовые печные смеси заводского производства.
  • Для того чтобы придать определенные свойства смеси, используют специальные добавки, вносимые в раствор. Для кладки печей с огнеупорным кирпичом может использоваться нормальная глина без необходимости внесения в её состав добавок и примесей. Однако чистую глину найти довольно проблематично.
  • Песок — является одним из важных компонентов, добавляемым в составы для печных работ. Его вносят в пропорции 1:1. Однако это соотношение может изменяться. Все зависит от качества глины.
  • Когда необходимо, чтобы кладка быстро схватилась, используется известь.
  • Цемент – в смесь этот компонент добавляют вместе с глиной и песком. Внесение его в готовый материал позволяет повысить прочностные характеристики состава. Если поверхности сильно греются, то добавлять цемент не следует. Иначе это может привести к тому, что с поверхности шва будет сыпаться цемент. В результате трещина возникнет на поверхности шва.

Есть также целый ряд требований к растворам, которые также должны учитываться на этапе работ по сооружению печной трубы.

На основе глины

Один из самых дешевых и доступных типов соединительных печных смесей. Глиняный раствор для кладки печей характеризуется повышенной жирностью, которая определяет степень пластичность, жаростойкости и прочности готового материала.

Раствор для печи из натуральной глины бывает:

  • Жирный – отличается пластичностью, прочностью, но быстрым появлением трещин после высыхания;
  • Нормальный – достаточно пластичен и устойчив к растрескиванию, дает небольшой процент усадки после сушки. Способен выдерживать высокие температуры до 110 градусов;
  • Тощий – непластичен и недолговечен, восприимчив к быстрому расслаиванию и крошению.

Огнеупорный раствор из глины готовится на основании трех компонентов: глины, песка и воды. Подобный состав устойчив к растрескиванию и пересыханию, обеспечивает надежное обустройство печи из кирпича.

Чтобы построить печник, рекомендуется использовать жирные и нормальные составы, которые обладают повышенной прочностью, пластичностью и устойчивостью к расслаиванию.

Качество глины определяет количество песка, необходимого для замеса раствора. Для работ используется глина и очищенная вода с низким содержанием примесей. Для кладки 100 кирпичей в среднем используется до 20 литров чистой воды.

Для приготовления раствора используется карьерный или речной песок мелкой фракции без дополнительных примесей. Перед использованием его обязательно просеивают через мелкоячеистое сито. Если в нем имеются примеси гравия, тогда рекомендуется использовать сито с размером ячеек до 10 мм. Для мелкофракционного материала подойдет сито с 2 мм ячейками.

Перед добавлением других компонентов глиняную основу рекомендуется проверить на пластичность. Как сделать подобную проверку? Для этого небольшую доску следует опустить в полученную смесь для кладки печи и определить ее толщину. Она должна быть в меру густой и тягучей. Если имеется лишняя жидкость, тогда стоит добавить немного вяжущего компонента, периодически размешивая и тестируя смесь на пластичность.

Оптимальная толщина соединительного материала – 2 мм, что свидетельствует о правильном соблюдении пропорций всех компонентов. Готовая кладочная масса получается тягучей и не очень плотной.

Подходящая плотность раствора для кладки зависит от соотношения основных компонентов в ней – глины и песка соответственно:

  • Жирная масса – 1:2;
  • Нормальная масса – 1:1;
  • Тощая масса – 2:1.

Способы приготовления глиняного состава

Как приготовить качественную соединительную массу на основе глины? Существует несколько проверенных способов.

Способ №1

Нужный объем глины замачивается на 24 часа, добавляется вода для получения густой массы. Полученный материал аккуратно процеживается, затем в него добавляется песок и еще раз замешивается

Важно избегать образования глинистых луж, которые можно устранить небольшой порцией вяжущего компонента

Способ №2

В емкости соединяется шамотный песок и глина в равных пропорциях, добавляется очищенная вода (1/4 часть от объема глины). Все компоненты тщательно перемешиваются до получения однородной массы.

Способ №3

Состав замешивается на основе суглинков. Этот рецепт предусматривает приготовление 10 различных вариантов раствора, из которого выбирается лучший.

Для первого: 10 объемов суглинки, 1 объем песка и 1 объем цемента и т.д. по убыванию объема суглинки. Десять полученных основ помещаются в разные емкости и оставляются на просушку в течение 5-6 дней. По завершению отведенного времени определяется наиболее качественный состав раствора с минимальной степенью усадки и устойчивостью к растрескиванию.

Способ №4

К глине добавляется песок и ¼ воды. Все компоненты перемешиваются для получения густой тягучей массы. Для повышения прочности в подобную смесь рекомендуется добавить каменной соли или цемента. На ведро смеси – до 250 г соли и ¾ литра цемента. Соль предварительно растворяют в воде, а цемент разводят водой до густой консистенции, после чего добавляют в готовую основу.

Виды смесей для кладки

Для кладки печей разработаны растворы, которые подразделяются на 3 вида. Материалы выпускают жаростойкие, жаропрочные либо огнеупорные.

Жаростойкий скрепляющий материал способен выдерживать повышенные температурные режимы, после остывания структура смеси не деформируется. Раствор может держать статические перегрузки и в нагретом положении.

Жаропрочный раствор разработан с учетом сохранения механических качеств даже в перегретом состоянии, способен выдерживать динамические нагрузки. Но возможность переносить тепловые деформации у раствора меньше, чем у жаростойких составов.

Огнеупорный материал сочетает качества жаростойкости, жаропрочности и способен переносить агрессивные печные испарения.

По виду вяжущего сырья смеси для печей подразделяются на цементные, гипсовые, глиняные, смешанные, известковые и т. д.

Смесь известковая сочетает песок и известковую массу. Сырье можно подготовить самостоятельно, соединив негашеную известь и воду в пропорциях 1:3. Готовое тесто представлено и в специальных торговых отделах. Недостатки известкового состава — длительное время на высыхание укладки, появление испарений.

Для цементного состава требуются просеянный песок, вода и цемент. На пропорции влияют марки вещества. Для повышения прочности состав дополняют известковым тестом, материал требуется использовать оперативно, чтобы избежать застывания смеси. Цементный раствор с жаростойкими характеристиками производят с помощью добавления в смесь битого кирпича и портландцемента.

Требования к глиняной смеси — однородность состава, сметанообразная консистенция. Качественный материал позволяет создавать тонкий и прочный рисунок швов кладки. Для глиняных составов важна жирность, показатель проверяется перед замешиванием.

Виды штукатурки

Разберем основные виды, преимущества и недостатки, нюансы использования.

Глиняно-песчаная

Это хороший состав штукатурки для печи из кирпича. Стоит недорого. Ее легко приготовить самостоятельно.

Глину получится даже накопать, если позволяет рельеф местности. Но для замеса ее придется очистить от мусора и тщательно просеять.

Среди плюсов применения глиняного раствора:

  1. Низкая теплопроводность, поэтому сырье долго удерживает тепло.
  2. Экологичность, безопасность для здоровья.
  3. Невысокая цена.
  4. Паропроницаемость.
  5. Длительный срок хранения. Не портится даже в разведенном виде.
  6. Не относится к быстро твердеющему сырью.
  7. Пластичность материала. Им удобно выполнять обмазку.
  8. Покрытие поддается ремонту.
  9. Не горит даже под действием высокой температуры.
  10. После нанесения не остается отходов, которые подлежат утилизации.

Отношение компонентов следующее: на одну часть глины идет две части песка. Добавляется 1:10 распушенный асбест (на усмотрение хозяев).

Цементно-глинопесчаная

По классификации относится к сложному типу. Такой состав раствора чаще применяется для кладки банных и печей в доме, каминов. Формирует высокопрочное покрытие. Но в сравнении с глиняно-песчаной штукатуркой хуже схватывается. Быстро твердеет, поэтому замешивают ее небольшими порциями.

Оптимальная марка цемента – М150.

Для приготовления берется три части песка, по одной части цемента и глины.

Известково-глинопесчаная

Добавка извести придает раствору пластичности, улучшает адгезию с поверхностью, обеззараживает смесь от личинок насекомых, бактерий.

Для замеса рекомендуется брать по одной части глины, извести к двум частям воды.

На основе гипса

Но в качестве вспомогательного компонента гипс увеличит вязкость, плотность состава.

Такие смеси застывают за короткое время, поэтому лучше готовить небольшими порциями. От замешивания до застывания пройдет максимум 15–20 минут.

В продаже есть смесь, где гипс заменяет цемент и отвечает за скрепление состава. Комбинируют его и с известью, чтобы придать прочности штукатурке.

С добавлением асбеста

При самостоятельном замесе асбест должен засыпаться в смесь небольшими порциями. Кроме измельченного порошка добавляют волокна.

Асбест отличается:

  • долговечностью;
  • влагостойкостью;
  • огнеупорностью.

Этот компонент защищает штукатурку от образования трещин.

Альтернатива асбесту  –  измельченная солома (гораздо дешевле), волокна стеклосетки.

Укрепляем смесь солью

Кроме того, соленый раствор не интересен насекомым, что станет большим плюсом, если печь находится в частном доме, жилой даче.

Общая характеристика глиняного раствора для кладки печей

Печи с каминами выстраивают из кирпича, сырьём для изготовления которого является глина. Аналогичное связующее в основе кладочного раствора обеспечивает конструкции монолитность за счёт высокой адгезии материалов. Особенностью такого состава также является то, что его можно размочить и использовать повторно.

Достоинствами глиняной огнеупорной смеси для кладки печей и каминов считаются следующие свойства:

  • низкое температурное расширение;
  • устойчивость к открытому огню;
  • долговечность;
  • нулевая паропроницаемость;
  • инертность к агрессивным продуктам горения.

Но глина размокает при контакте с водой, что ограничивает применение раствора в сухих помещениях. Для кладки печей нужно внимательно выбирать связующее, наполнитель и присадки по составу и пропорциям. Это связано с разными нагрузками относительно температуры.

Распределение температурной нагрузки в печиИсточник yandex.net

Рабочее состояние кирпича подразумевает предварительное вымачивание. Толщина швов может составлять 3-5 мм для основной части и до 12 мм в облицовочной. Средний расход сухой смеси составляет 10 кг на 17-20 кирпичей. 25 литров приготовленного раствора хватит на 100 штук.

Растворы для кладки различных отделов печи

Конструктивно печь состоит из 11 отдельных участков. Каждый из них имеет функциональные различия и к материалу предъявляются разные требования

Так, для фундамента важно обеспечить высокую прочность к механической нагрузке. Для этого в кладочный раствор для печи добавляются армирующие присадки. Для изоляции основания от жара прокладывают минеральные листы или асбест

Далее повышается температура до 600 градусов по Цельсию, появляется агрессивность условий эксплуатации

Для изоляции основания от жара прокладывают минеральные листы или асбест. Далее повышается температура до 600 градусов по Цельсию, появляется агрессивность условий эксплуатации

Здесь важно использовать раствор с добавками, инертными продуктам горения

Применение различных кирпичей для кладки печиИсточник clubsamodelok.ru

Для топки используется раствор на глиняно-шамотной основе. Это огнеупорная печная смесь для кладки печи с допустимым пределом использования в условиях до +1000 градусов по Цельсию. Все, что связано с дымоходом по составу кладочного продукта должно быть устойчивым к нагреванию до +400 градусов по Цельсию и продуктам горения.

Готовые смеси для монтажа печей

Готовая продукция классифицируется на основе показателей теплового расширения, устойчивости к высоким температурам и химической инертности. Это могут быть жаростойкий, жаропрочный или огнеупорный раствор. Также есть различия в составе и допустимых механических нагрузках.

Для жаростойкого состава характерны следующие моменты:

  • рабочее время составляет около 60 минут;
  • работать можно при температурах от +5 до +35 градусов по Цельсию;
  • полное высыхание происходит в течение 50 часов;
  • слой нанесения должен быть в пределах 10-12 мм;
  • предел нагревания равен 400, 600, 1000 или 1300 градусам по Цельсию;
  • экологичность и пластичность относительно состава;
  • лёгкость в отношении нанесения и выравнивания.

Готовая жаростойкая кладочная смесь для печи и каминаИсточник kostroy.ru

Относительно связующих компонентов существуют следующие варианты смесей:

  1. Глино-песчаная. Для такого продукта свойственна устойчивость к температуре до +250-400 градусов по Цельсию, высокая газовая плотность. Применяется для кладки кирпича около топки и основания дымохода.
  2. Цементно-глиняная. Относительно первого пункта отличие заключается только в более высокой прочности. Поэтому такой раствор актуален для устройства габаритных печей, лежанок.
  3. Известково-глиняная. Прочная смесь для кладки печи со средним показателем газовой плотности. Применяется для эксплуатации в условиях среднего нагревания, активного прохождения дыма.

Однокомпонентные составы имеют более конкретные сильные стороны. Например, цементный раствор актуален для устройства фундамента. Шамотный устойчив к высоким температурам, поэтому используется для топочной части печи и камина. А известковая смесь хуже справляется с агрессивными условиями эксплуатации, поэтому пригодны для основания.

Заводские кладочные смеси для кладки печей

Речь идет об огнеупорных сухих порошках, которые после растворения в воде превращаются в однородную массу. Рецепт приготовления обычно указывается в сопровождающей инструкции. Наряду с обычными компонентами (песком и цементом) в составе раствора имеются специальные термостойкие добавки.

Огнеупорная смесь для кладки печей, изготовленная на предприятии, обладает целым рядом достоинств:

  • Хорошо выверенный состав. В производственных условиях осуществляется тщательная дозировка каждого компонента, согласно проверенных временем рецептов и пропорций.
  • Специфические добавки. Компоненты, сообщающие огнеупорным смесям их «фирменные» характеристики, зачастую не поступают в свободную продажу (а иногда даже держатся в секрете).
  • Универсальность. Как правили, промышленные растворы обладают многофункциональностью: с их помощью можно укладывать печи, а затем проводить штукатурку готовых стен.
  • Внешняя эстетичность. Хотя поверх кладки или штукатурки все равно применяется финишная отделка, но работать привлекательным на вид раствором намного приятнее.

Особенно полюбилась нашим печникам продукция таких производителей кладочных смесей для печей и каминов: «ПЛИТОНИТ», «ТЕРРАКОТ», «Печной дом Макаровых», «ПечникЪ», «Сканэкс», «СПО». Что касается недостатков этой разновидности материалов, то обычно называется их дороговизна. В тех случаях, когда необходимо сэкономить финансы, стараются использовать самостоятельно приготовленные термостойкие растворы.

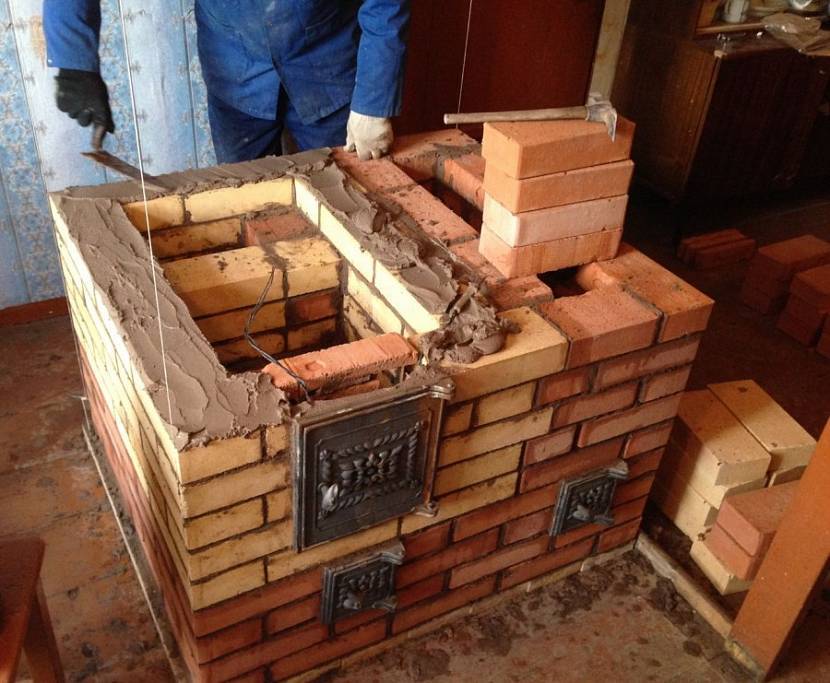

Работа со смесью и шамотным кирпичом

Смеси для кладки печей огнеупорные надо делать качественно

Но не менее важно и делать их правильную укладку

Особенно необходимо уделить внимание, заполняя раствором швы. При некачественном заполнении может произойти попадания в швы воды, а в случае ее замерзания рассыпание кладки произойдет намного раньше, чем планировалось. Выбор категории укладки кирпича зависит непосредственно от будущего температурного состояния

Чем больше температура, тем меньше должен быть шов:

Выбор категории укладки кирпича зависит непосредственно от будущего температурного состояния. Чем больше температура, тем меньше должен быть шов:

  • 1 мм – первая категория;
  • 2 мм – вторая категория;
  • 3 мм – третья категория;
  • более 3 мм – четвертая категория.

Для выявления качества шва применяю специальный щуп шириной 15 мм, а толщина необходима равная шву.

  • Щуп обязан проникать в шов на 20 мм. Чтобы кирпичи расположились правильно, их простукивают ручкой мастерка. Чтобы швы были определенной горизонтальностью, используют рейки-порядовки и приделывают к ним шнур. После первого пласта укладки определяются лишь по этому шнуру.
  • Характеристики и надежность кладки во многом зависит от равномерности нанесения на поверхность раствора.

Внимание: Кирпич высасывает влагу из смеси, предотвращая высыхание. Поэтому кирпич в процессе укладки периодически смачивают или же вовсе замачиваю предварительно. Огнеупорная смесь поможет вам сделать качественное строение, только никогда не стоит торопиться

Следует посмотреть фото и видео, понять весь процесс приготовления. Ведь строительство требует качественных материалов

Огнеупорная смесь поможет вам сделать качественное строение, только никогда не стоит торопиться. Следует посмотреть фото и видео, понять весь процесс приготовления. Ведь строительство требует качественных материалов.

Это интересно: Как выбрать набор сверл: поясняем вопрос

Готовые смеси для кладки печей

Вариант самостоятельной заготовки материалов для кладочной смеси является самым экономичным, но при этом очень трудоемким, особенно когда дело касается глиняной смеси.Ускорить работу и избежать ошибок при приготовлении кладочного раствора помогут готовые смеси. Их существует множество, но рассмотрим только несколько:

  • Емеля – эластичный, жаростойкий готовый материал. Отличается высокой устойчивостью к образованию трещин, почти не пахнет. Смесь хорошо очищается с рук и инструмента. Используется для керамического и шамотного кирпича. Во время кладки печи кирпич можно даже не мочить, так как смесь отлично удерживает влагу.
  • Терракот – экологически чистая, жаростойкая, эластичная смесь. В ее составе содержатся высококачественная каолиновая глина, каолиновый песок и шамот. Выдерживает температуру до 1300 градусов. Единственный минус – долго сохнет.
  • Огнеупор – используется для кладки внутренних конструкций печей и дымоходов из огнеупорного кирпича. Может использоваться для облицовки наружных поверхностей печей и каминов керамогранитом и керамической плиткой.
  • Экабуд – кладочно-затирочный состав для печей их огнеупорного и керамического кирпича.
  • Ветонит – глиняный раствор, предназначенный для кладки печей и дымоходов из керамического кирпича внутри помещений. В состав смеси входят глина, цемент, песок и добавки, улучшающие свойства смеси.

Использование готовых смесей требует соблюдения определенных правил:

  • В то время как самодельный раствор замешивается в основном вручную, готовые составы нужно смешивать с водой исключительно при помощи миксера.
  • Повторное замешивание смеси после ее застывания запрещено.
  • Объем одного замеса должен быть таким, чтобы его можно было использовать в течение часа.
  • Кладка печи должна производиться при температуре не менее 10 градусов.
  • Наличие в смеси пластификаторов, не позволяющих раствору слишком быстро сохнуть, способствует тому, что швы не растрескиваются. Поэтому не следует производить прогрев печи ранее, чем через три дня после окончания работ.
  • Для устройства печной трубы нужно приобретать специальную смесь, которая имеет соответствующее обозначение на упаковке.
  • Если решено облицевать печь. то делать это нужно не ранее, чем через 20 – 30 дней после начала интенсивного использования.
  • После первой топки на швах кладки могут появиться высолы, которые удаляют после остывания печи при помощи влажной тряпочки.

По качеству готовые смеси значительно лучше самодельных, но стоимость их достаточно высока. По этой причине каждый выбирает тот вариант, который лучше соответствует выделенному на устройство печи бюджету.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
