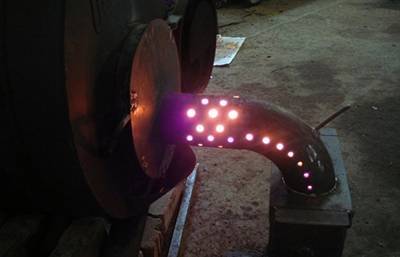

Использование печки на отработанном масле

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаСверлю отверстияПодшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камерыУстановил горелку

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

3 Требования к печам с водяным обогревательным устройством

Особых условий к таким конструкциям не предъявляется. Это может быть обычное сооружение, даже классическая русская печь, в топливнике которой установлена емкость с водой, подключенная к трубам и радиаторам. Вариантов множество, в том числе варочные печи. Главное – обеспечить хорошую тягу, чтобы горение происходило интенсивно, нагревая кирпичное устройство и теплоноситель. Конструкции с особыми условиями протекания процесса не всегда подходят.

Регистр в дымовом канале

Длительное горение извлекает энергию из дров медленно. Конструкция критична к температуре газов: при недостаточной гаснет, образуется спекшаяся масса, которую трудно удалить. Повышение, наоборот, приводит к появлению пламени, что для устройства – аварийная ситуация. Требуется точно поддерживать тепловой баланс. Поэтому подобные изделия пригодны для совмещения с водяной системой только вместе с автоматикой, регулирующей подачу воздуха, или могут нагревать воду в аккумулирующем баке с последующей запиткой оттуда в систему отопления.

Схема установки водяного контура

Регистр необязательно размещать в топке, расположение над ней тоже может оказаться эффективным, только следует знать, как это сделать. Этот вариант оправдывает себя при использовании печи с колпаковым дымоходом, где размещается теплообменник. Там задерживаются горячие газы, пока не остынут, нагревая воду. В топливнике с котлом дрова сгорают не полностью – газы охлаждаются от контакта с ним, температура недостаточная, чтобы процесс протекал, не оставляя много сажи и копоти.

Топливник в печи с варочной плитой

В колпаковой печи горению в топке ничто не препятствует. Конструкция нагревательного устройства очень простая – прямой вертикальный регистр из труб. Именно возле него собираются самые горячие газы, а охладившиеся опускаются и двигаются в дымоход. Подобным образом циркулирует вода в теплообменнике: холодная поступает снизу, нагреваясь, поднимается, где под колпаком самая высокая температура. Отсюда направляется по трубам в систему.

Все чаще для обогрева применяется, кроме твердого топлива, отработка моторного масла. В печи также устанавливают водяную рубашку, помещение нагревается от стенок и теплоносителя. Конструкция особая, ведь сгорает не масло, а его пары. В домашних условиях создать можно, но требуется хорошо разобраться в устройстве.

Преимущества эксплуатации печки с водяным контуром

Печи с водяным контуром уместны во многих домах, наибольшее распространение они получили при строительстве бани. Они могут быть чугунными либо кирпичными. Преимущества самодельных печных устройств:

• простые и понятные функционирование и принцип работы;
• многочисленные отзывы владельцев подтверждают высокую экономичность их эксплуатации;
• широта диапазона использования: для дома, бани, гаража и т. д.;
• компактность и автономность конструкции;
• быстрота нагревания и длительность поддерживания нужной температуры;
• в процессе горения не выделяются отходы;
• возможность их изготовления своими руками.

Прежде чем приступить к самостоятельному сооружению печи, нужно определиться с ее выбором, учесть особенности бани или другого помещения, расходы на сооружение и функциональные особенности каждого вида. Печи с котлами водяного отопления устанавливаются двумя способами.

1. Составляется схема и чертежи, конструкция проектируется и устанавливается под индивидуальный регистр (теплообменник).
2. В существующую печь вставляется сделанный своими руками теплообменник. Демонтаж, безусловно, будет более материалоемким и затратным. Он может осложниться возможной заменой элементов, для этого потребуются дополнительные вложения и время. Толщина «водяной рубашки» должна быть не менее четырех сантиметров, чтобы избежать возможного закипания воды. Наличие специального приспособления, так называемого регистра, то есть змеевика или теплообменника, обязательно. Это и отличает ее от обыкновенной печи.

Совет от мастера!

Примером надежных, безопасных и качественных котлов для бань и других сооружений являются котлы «Дон».

Их изготовление соответствует всем необходимым требованиям и стандартам, что делает их одними из самых популярных и востребованных. За все время выпуска котлов «Дон» (на протяжении более 50 лет), они прошли модернизацию и усовершенствование, поэтому их приобретение не вызовет проблем и трудностей.

Увеличение количества изгибов трубы

Увеличение изгибов дымохода буржуйки

Бак на выводе из стиральных машин будет удерживать определенное количество тепла, но все тепло он удержать будет не в состоянии. Большое количество тепла будет продолжать вылетать в трубу.

Поэтому одно из усовершенствований, обеспечивающих дополнительное сохранения тепла, является увеличение длины выводной трубы. Длинная труба, проходящая по помещению, но обладающая хорошей вытяжкой обеспечивает передачу тепла со своей поверхности, которое ранее терялось.

Материалы и инструменты

• несколько колен, которые можно будет беспроблемно разместить в помещении после буржуйки,
• кронштейны для крепления колен трубы,
• сварочный аппарат и инструмент по обработке металла.

Инструкция

Для начала необходимо разметить место прокладки трубы. Она может проходить с большим количеством изгибов и зигзагов, обеспечивая этим максимальное сохранение тепла, не забывая при этом о потере вытяжной тяги. После разметки места прокладки трубы необходимо установить кронштейны крепления трубы

Особое внимание следует уделить местам стыков колен трубы и углов. Кронштейны должны быть выполнены из термостойких материалов

Произвести прокладку труб с обеспечением плотного герметичного соединения, при необходимости произвести доработку колен, для обеспечения прокладки трубы по размеченному маршруту. Жестко закрепить колена в кронштейнах, проверить рабочую тягу (поджечь газету перед трубой), проверить герметичность соединений, подсоединить входное колено к печи.

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

• стальная труба диаметром 100 м, длиной 2000 мм;
• вентиль с резьбой ½ дюйма;
• стальной уголок с полкой 50 мм, метр или немного больше;
• хомуты;
• петли;
• кусок шланга для подачи топлива;
• автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
• еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

1. спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;

2. вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;

3. из стального листа делаем дно камеры дожига;

4. из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;

5. готовую горелку вваривают в дно камеры дожига;

6. из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;

7. для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;

8. выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;

9. на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;

10. трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Печь на отработке из стальных листов

Материалы и инструменты

Весьма популярны среди умельцев из народа конструкции печей на отработанном масле, выполненные из стальных листов. Такая печь имеет компактные размеры (70/50/35 см без дымохода), весит 27 кг, к ней можно подключить отопление, её можно использовать на морозе, а верхнюю часть печи можно использовать для приготовления пищи. Для изготовления такой печи нам понадобится:

• стальной лист толщиной 4 мм
• стальной лист толщиной 6 мм
• болгарка
• напильник
• сварочный аппарат и электроды
• труба с внутренним диаметром 10 см, длиной не менее 4 м и толщиной стен 4−5 мм для дымохода
• стальные уголки высотой 20 см 4 штуки в качестве ножек для печи
• чертёж
• уровень и рулетка
• молоток
• трубы для горелки из стали, меди или окрашенной жести

Этапы изготовления печи из стальных листов

Для начала распечатываем чертёж будущей печи с нарисованными на нём деталями.

Далее делаем детали согласно чертежу. Детали для резервуара делаются из стального листа толщиной 4 мм, а для дна топливника и крышки резервуара из листа в 6 мм толщиной. Листы раскладываются на ровной поверхности, на них делаются разметки и с помощью болгарки вырезаются детали. Все сварочные швы проверяются на герметичность и зачищаются напильником.
Из листа толщиной 4 мм вырезается полоса шириной 115 мм, и складываем на листогибочном станке полосу в кольцо диаметром 34−34,5 см.Привариваем электросваркой полосу. У нас получилась труба ёмкости для масла.
Из того же стального листа вырезаем круг диаметром 34,5 см. Это будет крышка ёмкости для масла. Привариваем крышку к трубе для ёмкости масла. Также к крышке привариваем с 4-х сторон уголки. Ёмкость для масла готова!
Из стального листа толщиной 6 мм вырезаем полосу шириной 6 см и сворачиваем из неё кольцо, чтобы получился диаметр 35,2 см.
Из того же листа в 6 мм врезаем круг диаметром 35,2 см. Делаем ровно посередине круга отверстие диаметром 10 см. В него будет вставляться труба дымохода. Справа от отверстия отступаем 4 см и делаем ещё одно отверстие в 5−6 см, куда будет вливаться масло. Свариваем кольцо диаметром 35,2 см с кругом диаметром 35,2 см. Бак для заливки масла готов!
Изготавливаем нижнюю часть резервуара. Из стального листа толщиной 6 мм вырезаем круг диаметром 35,2 см. Отступаем несколько сантиметров от края круга и вырезаем отверстие диаметром 10 см. От центра отверстия до центра самого круга должно быть примерно 11 см. Это будет отверстием для патрубка, в который вставиться дымоходная труба.
Из трубы диаметром 10 см отрезаем часть высотой 13 см. это будет патрубок.
Из листа толщиной 6 мм вырезаем прямоугольник шириной 7 см и длиной 33 см. Это будет перегородка. Её надо поместить в круг диаметром 35,2 см ближе к отверстию диаметром 10 см и приварить. Вставляем в отверстие 10 см выхлопной патрубок высотой 13 см.
Подготавливаем трубу для горелки. На ней снизу на расстоянии 36 см делаем равномерно 48 отверстий в 9 мм, 6 кругов по 8 отверстий через 6 см друг от друга.
Вставляем трубу с отверстиями в крышку ёмкости для масла, изготовленную из листа толщиной 4 мм. С помощью уровня смотрим, чтобы труба была вставлена ровно. Если есть какие-то отклонения, то они устраняются с помощью напильника и болгарки. Детали должны плотно входить друг в друга, но не привариваться.
В отверстие бака для заливки масла вставляем выхлопной патрубок высотой 16 см.
Соединяем нижнюю и верхнюю часть резервуара

ВНИМАНИЕ! Не свариваем! Детали должны вставляться друг в друга. Для укрепления делаем уплотнительное кольцо диаметром 35,4 см и надеваем поверх конструкции резервуара

Проверяем уровнем точность прилегания деталей.
Привариваем электросваркой бак для заливки масла к трубе с 48-ю отверстиями. С другой стороны трубы с отверстиями привариваем конструкцию, скреплённую уплотнительным кольцом. Перед сваркой внимательно выверяем уровнем точность установки деталей! Отверстие для заливки масла оснащаем круглой пластиной, которую можно легко сдвигать-отодвигать по принципу дверного глазка.
Теперь из трубы длиной 4 м монтируем дымоход. Если в помещение он может располагаться под наклоном, то на улице строго вертикально, чтобы не происходило задувание ветра. ВНИМАНИЕ! Ни в коем разе нельзя проводить дымоход горизонтально! Если наклонные трубы длинные, то их можно укрепить специальными отводами из стальных прутьев.

Типы печей для гаража

В продаже можно встретить газовые и электрические приборы, они эффективны, но дороги, требуют регулярной заправки и аккуратного обращения. Самые популярные варианты используют энергию сгорания дров, солярки или отработанного масла.

Из газового баллона или трубы

Вариант привлекателен простотой изготовления. Расположенные вертикально, эти печи очень компактны. Газовый баллон можно найти на свалке или пункте приема металла, после чего он легко превращается в печку.

Конструкция печи может быть вертикальной и горизонтальной. Первый вариант компактнее, во втором случае удобнее складывать длинные дрова. Толщина стенки – не менее 3 мм, лучше всего – 5–6 мм.

Дымовая труба также не должна быть слишком тонкой. Такая печь будет служить очень долго, а топить ее можно отходами деревянного производства, ДСП, опилом, пеллетами, углем.

Можно применять систему из двух бочек, расположенных одна в другой, промежуток между ними заполняется галькой или песком. Нагревается конструкция дольше, зато она излучает ровное тепло и долго не остывает. Вообще, стандарта изготовления обычной дровяной печи не существует.

Главное, надо соблюсти простые правила: использовать толстую стальную стенку, топливник и поддувало, колосники для улучшения горения и вытяжную трубу диаметром не меньше 10 сантиметров.

Преимущества дровяных печей:

• простота эксплуатации;
• низкая стоимость самого прибора и топлива для него;
• устанавливается без фундамента в любое подходящее место;
• высокий КПД и очень быстрый прогрев гаража;
• можно использовать для приготовления пищи.

Конструкция длительного горения на дровах

Чтобы часто не подкидывать дрова в топку, были придуманы печи с ограниченным доступом воздуха в зону горения, такие приборы могут работать до 12 часов на одной заправке. В качестве корпуса используется тот же газовый баллон.

Фото 1. Самодельная печка в гараже, работающая на дровах, на которой удобно подогреть посуду, например, чайник.

Горение идет сверху вниз под действием груза, в результате чего происходит сгорание самих дров и пиролизных газов, образующихся при нагреве. Эффективность такой печи высока, да и дрова в ней сгорают практически без остатка.

Масляная на отработке и дизельная печки

​Идея использовать старое моторное масло привела к появлению устройства способного сжигать его с выделением большого количества тепла.

Нижняя емкость прибора служит резервуаром для топлива, а основной процесс горения происходит в верхней половине, поэтому толщина стенок у нее должна быть выше. Температура нагрева может достигать 850–900 °C.

Фото 2. Масляная печь в гараже. Устройство небольшого размера, с хорошими свойствами теплоотдачи и отсутствием копоти.

Преимущества использования отработки:

• доступность топлива;
• отсутствие в процессе сгорания дыма и копоти;
• безопасность и экологичность, сгорают только пары масла;
• компактность;
• хорошая теплоотдача.

Важно! Дымовая труба должна быть высотой до 4 метров для обеспечения хорошей тяги и стабильной работы. Конструкция печи на дизельном топливе аналогична агрегату, функционирующему на отработке. Конструкция печи на дизельном топливе аналогична агрегату, функционирующему на отработке

Конструкция печи на дизельном топливе аналогична агрегату, функционирующему на отработке.

Для увеличения эффективности могут применяться простейшие форсунки в нижней части горелки.

Такие печи используют:

• дизельное или печное топливо;
• мазут;
• керосин;
• трансформаторное, машинное масло.

Необходимые материалы и инструменты

Для изготовления устройства понадобится листовая сталь от 4 мм

Толщина металла имеет важное значение: чем она больше, тем долговечнее получится готовая конструкция печи. Специалисты рекомендуют использовать лист-пятерку, чтобы обеспечить надежность и устойчивость конструкции к температурным деформациям

Для работы понадобятся инструменты:

• газовый резак;
• болгарка;
• сварочный аппарат, электроды;
• сверлильный станок, электродрель, набор сверл (в частности, сверло диаметром 10 мм для изготовления отверстий на поверхности камеры сгорания);
• измерительный инструмент: рулетка, линейка, штангенциркуль.
